Катушка Balzer Master Piese 8400LF.

,
962 просмотра, 5 комментариев

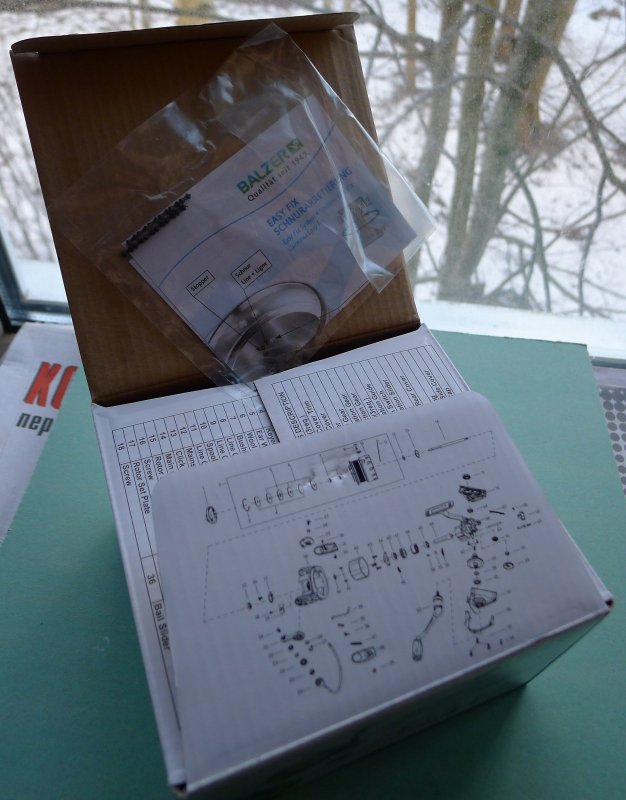

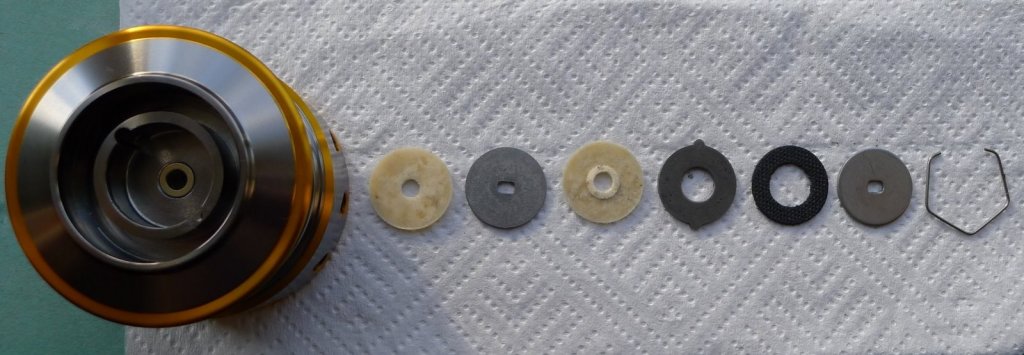

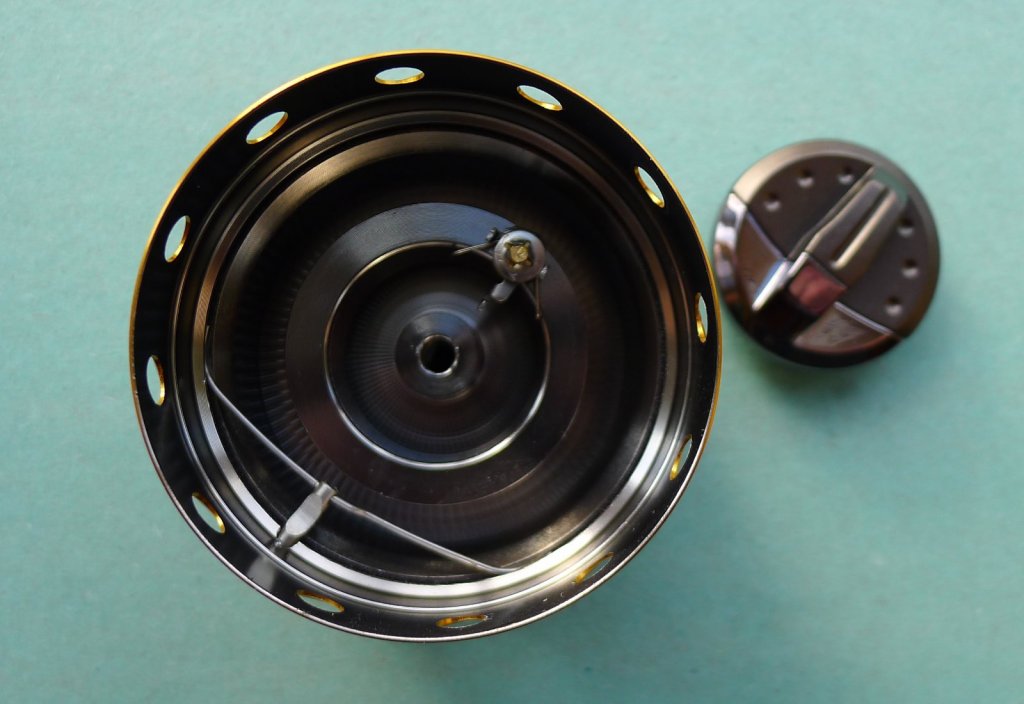

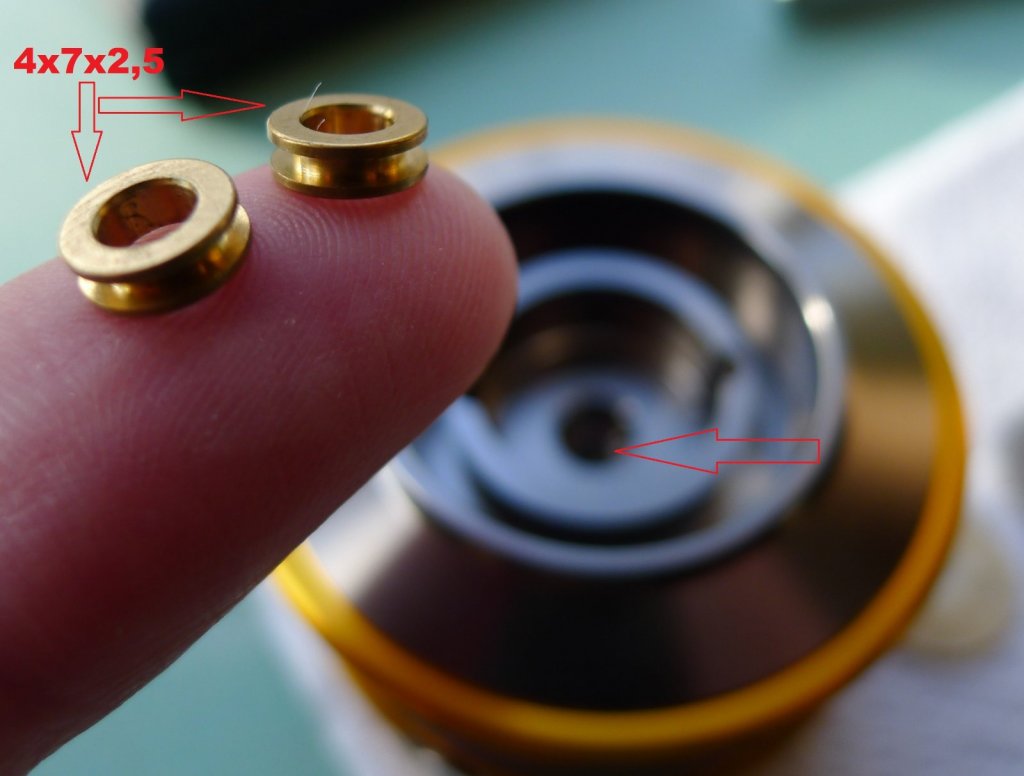

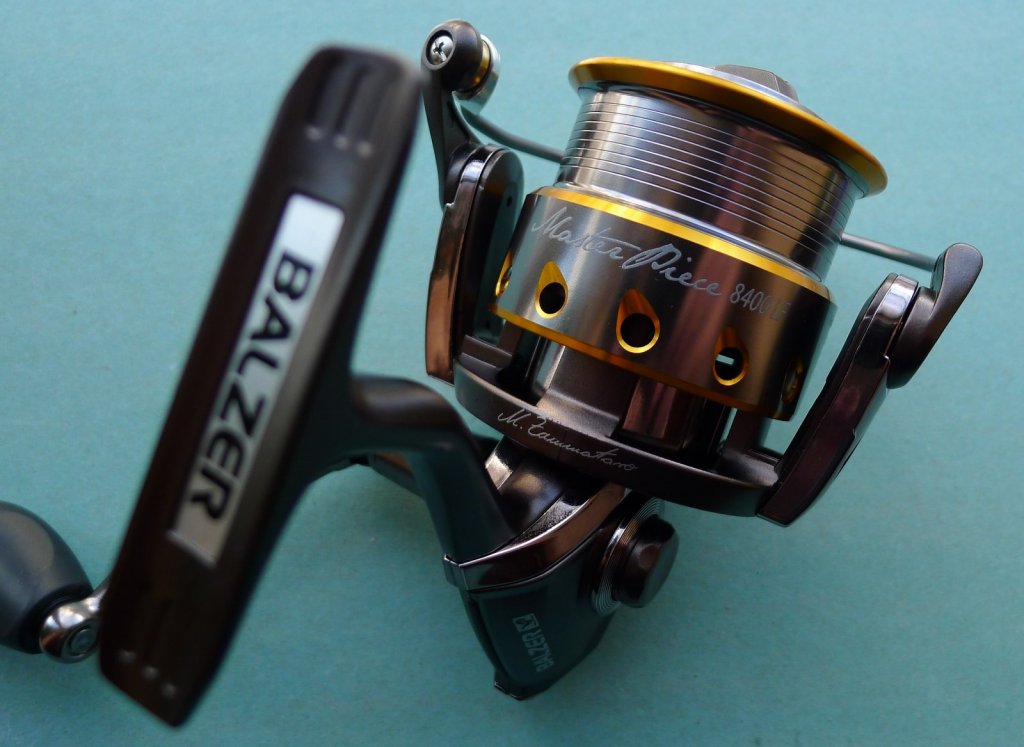

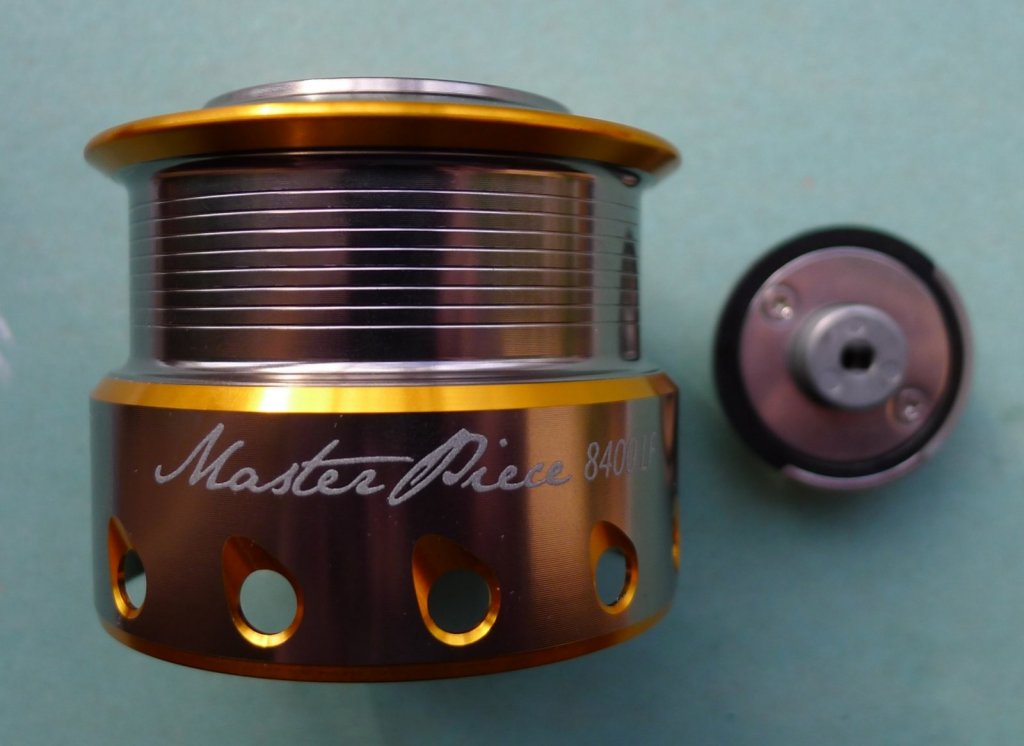

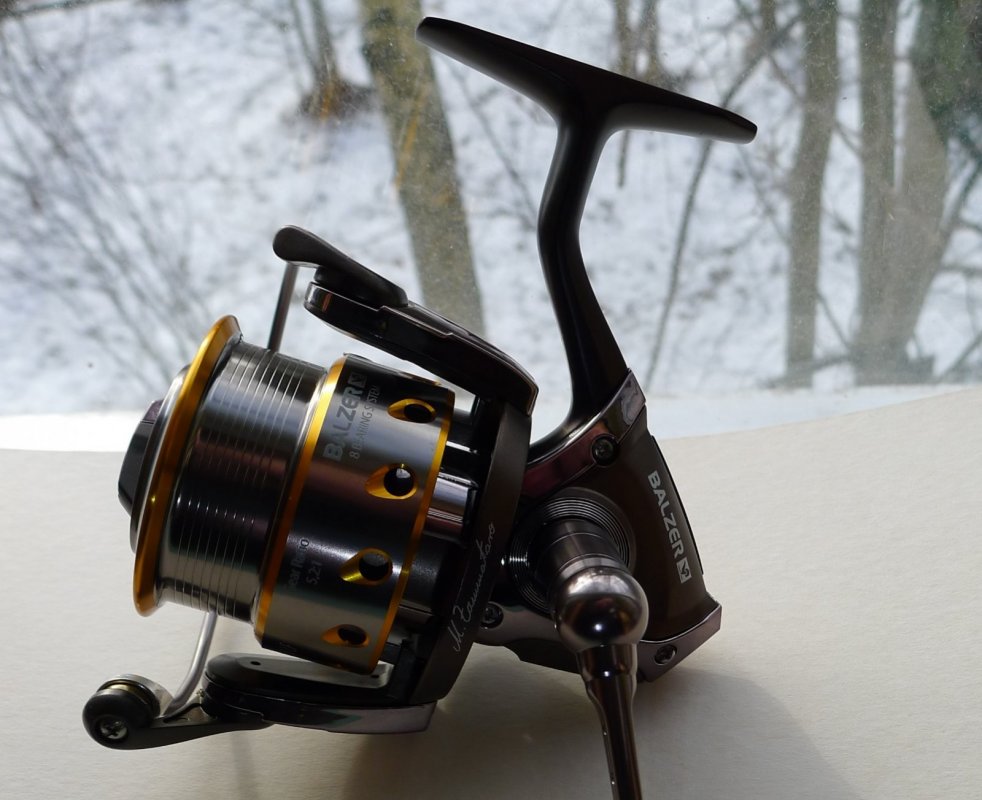

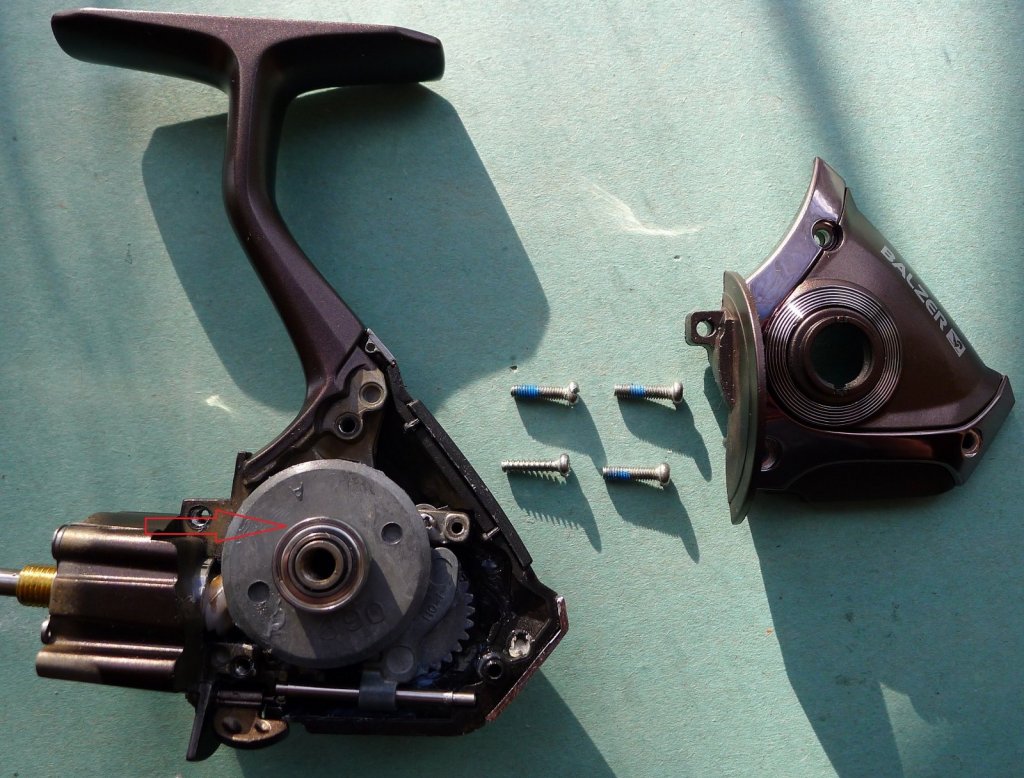

Данная новая катушка была разобрана и осмотрена на предмет проведения в будущем ТО, проверке соответствия схеме, возможности апгрейда и вариантов применения. Судя по названию и своим габаритам, предназначена для использования с легкими фидерными снастями, хотя на мой взгляд  вполне подойдет и для джиговой ловли спиннингом. Рассмотрим всё по порядку. На глянцевой коробке присутствует фото известного чемпиона фидерной ловли и эксперта – родбилдера Michael  Zammataro, который и представляет собственно свое детище. Кроме того на коробке присутствует вся необходимая информация на нескольких языках, немецкий штрих-код и взрыв-схема катушки с перечнем деталей, а так же пакетик с оригинальными фирменными стопорами Balzer для крепления лески к шпуле с внутренней стороны. Передача  5,2:1, вместимость шпули 0,10/200м,  0,12/160м,  0,14/120м, масса агрегата 300г, стоимость в AvekGroup на сегодня около 6700р.Катушка укомплектована одной алюминиевой мелкой шпулей с цилиндрическим профилем, диаметр шпули 58 мм. На шпуле имеется подпружиненная металлическая клипса для крепления лески. Фрикционный тормозной пакет состоит из гибридного набора карбоновой, двух фетровых и трех стальных шайб. Под пакетом шайб фрикциона расположены две втулки из желтого металла (латунь или бронза), которые можно при желании, заменить подшипниками соответствующего размера (4х7х2,5мм). На шпуле имеется отверстие для привязывания лесок с внутренней стороны шпули с помощью входящих в комплект фирменных стоппоров BALZER, упомянутых выше. Масса шпули в сборе без малого 92г.Ручка катушки металлическая, точеная из алюминиевого сплава,  с выборкой металла, несколько облегчающей конструкцию, вкручивается в шестерню главной передачи по резьбе, исключающей люфт. Кноб небольшой, ухватистый, вращается, судя по плавному ходу на подшипнике, но разобрать его не удалось, судя по всему конструкция запрессована.  Масса этой мощной рукояти около 31,5г.Подшпульный узел устроен стандартно и просто, из легко-съемного пакета пластиковых шайб, стальной трещотки, гайки М10 с левой резьбой и стопорного кольца с фиксирующим саморезом. Сняв шайбы, выкрутив саморез и гайку, снимаем ротор. Он выполнен из пластика, ажурной, но жесткой и прочной конструкции, усилен стальной втулкой. Масса ротора в сборе без малого  60г.Сняв ротор, обнаруживаем на металлическом корпусе интересную деталь – пластиковый хромированный защитный колпачок. Штука однозначно полезная, особенно учитывая ажурную конструкцию ротора. От попадания воды при экстремальном утоплении катушки он, конечно, не сильно спасет, но вот при работе  в нормальных условиях, этот кожух вполне надежно защитит от брызг, песка и пыли. Снимается эта защита легко, нужно лишь выкрутить два крепежных винтика. Под ним все довольно стандартно и просто. Выкрутив три винта, снимаем защитную крышку и получаем доступ к осмотру подшипника, закрывающего сверху обгонную муфту. Разбирать этот узел полностью в новой катушке нет смысла, поэтому собираем все в обратном порядке и взвешиваем корпус, который потянул на  128г.Выкрутив один саморез и три винта, снимаем боковую пластиковую крышку с декоративной накладкой. Видим внушительное колесо главной передачи с  подшипником на его оси. Под ним можно увидеть второй опорный подшипник, плотно сидящий в своем гнезде в корпусе катушки. Так же можно рассмотреть и второй подшипник, закрывающий обгонную муфту со стороны желтой нарезной шестерни. Сам по себе механизм имеет кулисную схему работы. Выкрутив крепежный винт, отсоединяем алюминиевую каретку от стального штока и, откинув каретку в сторону, повернув ее на стальной направляющей, получаем доступ к паразитной шестерне, сняв которую обнаруживаем под ней еще один искомый подшипник.Рычажок стопора обратного хода расположен внизу корпуса катушки, он достаточно ощутимый, но при  ловле в толстых перчатках нащупать его будет уже наверно не так просто.Узел ролика лесоукладывателя порадовал наличием подшипника и втулки, которую при желании апгрейда, можно легко заменить на второй подшипник размеров аналогичных первому (5х8х2,5мм).Сама по себе конструкция корпуса катушки порадовала прочностью гибридной конструкции из металла и пластика. Все винты, вкручивающиеся в металлические части корпуса оказались посажены на фиксатор резьбы. Катушка поразила не только красотой дизайна, но и продуманной механикой. К тому же в ней, как и в других  моделях от Zammataro, оригинально решена проблема крепления тонких шнуров к шпуле, ведь  на шпуле такого невысокого профиля даже небольшой узел будет заметен и станет препятствием на пути схода шнура. Инженеры Balzer  нашли способ, как спрятать узел внутрь детали, зафиксировав его на стопоре, набор которых входит в комплект поставки. Как выяснилось при разборке, внутри всех механизмов катушки присутствует смазка в достаточном количестве, а сам процесс разборки и сборки не представляет большой сложности, нужен лишь минимальный набор инструментов из крестовой отвертки и ключа или накидной головки размера 10мм. После обратной сборки, на шпулю катушки был намотан шнур, который  Balzer Master Piece 8400LF намотала ровно и аккуратно.  Следует отметить возможность небольшого апгрейда, позволяющего добавить в катушку еще три подшипника – один в ролик лесоукладывателя и пару в шпулю.

,
962 просмотра, 5 комментариев

Комментарии (5)

20 февраля 2017, 2:37
рейтинг: 111
откуда: Обь
констуктив 5 +++
+0 0
20 февраля 2017, 13:58
рейтинг: 1328
откуда: Бердск

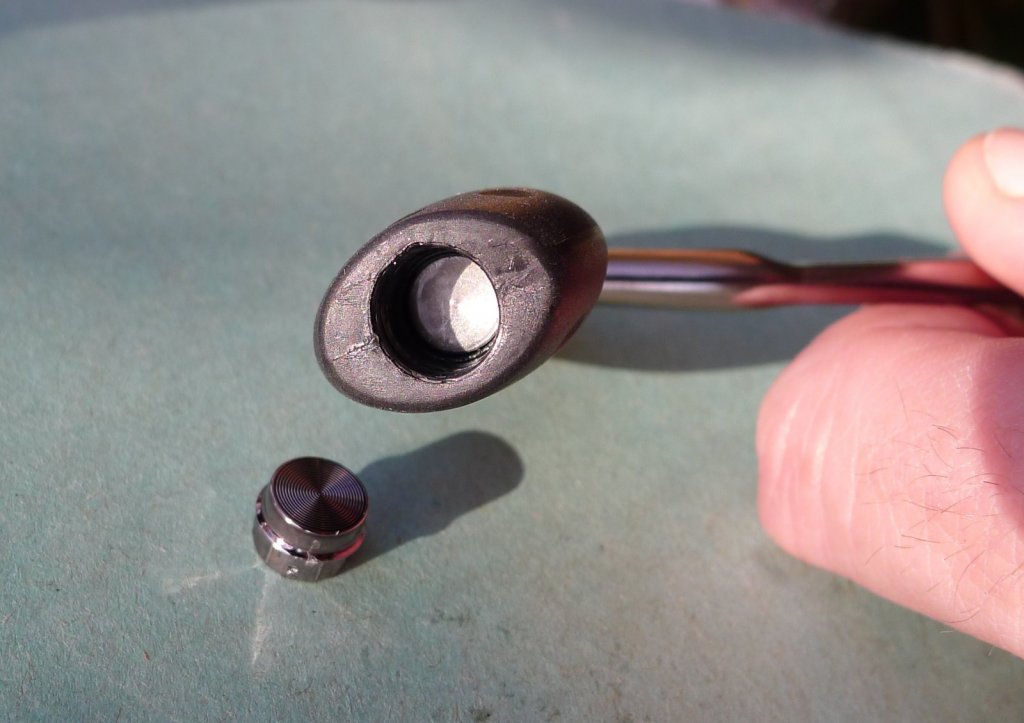

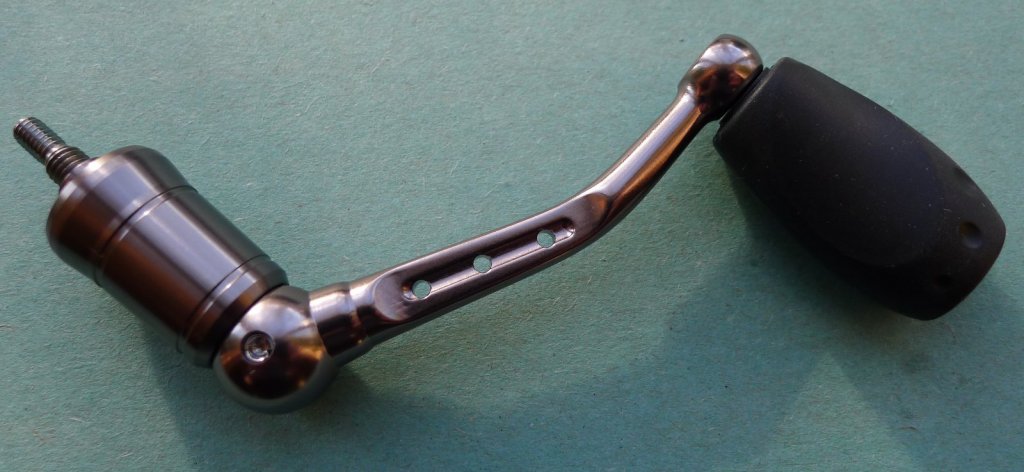

Спасибо за подробный обзор. В лодку бы её под шнуры 1.5-2, да шпуля мелковата; на берегу поджиговать, да тяжеловата; однако на вес можно прикрыть глаза т.к. ручка которая вкручивается- это хорошо, и большой диаметр шпули- это тоже хорошо. Уважаемый KPF67 (Не знаю как обратиться к автору, ибо имени в профиле нет), вы не могли сфотографировать качество намотки шнура?
+0 0
20 февраля 2017, 19:45
рейтинг: 1059
откуда: СПб
sanymaks,

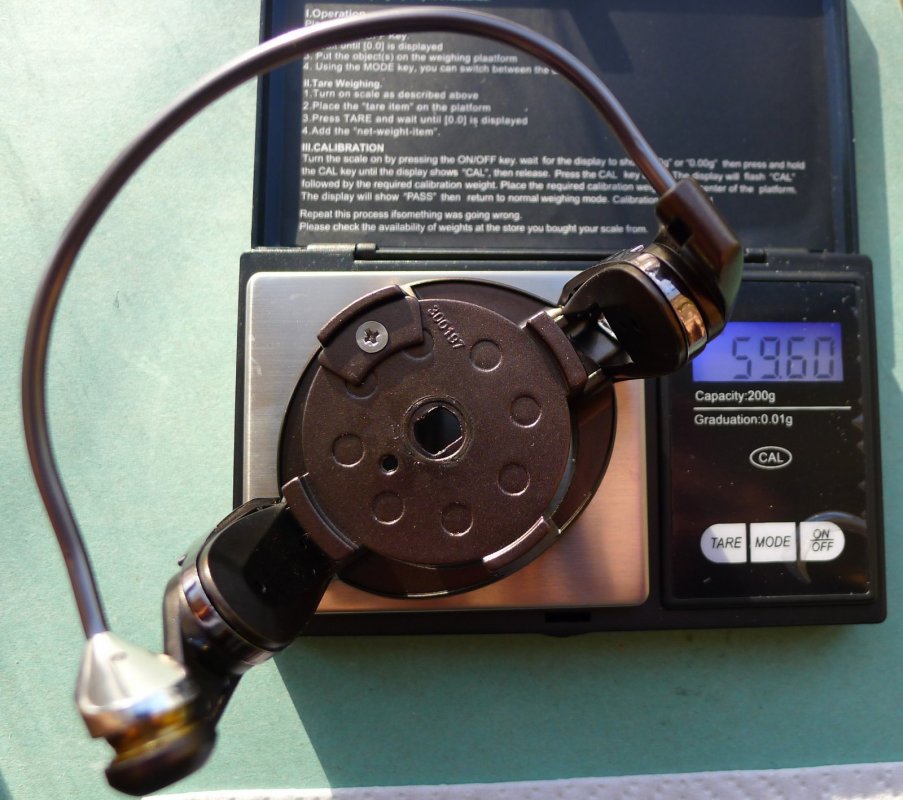

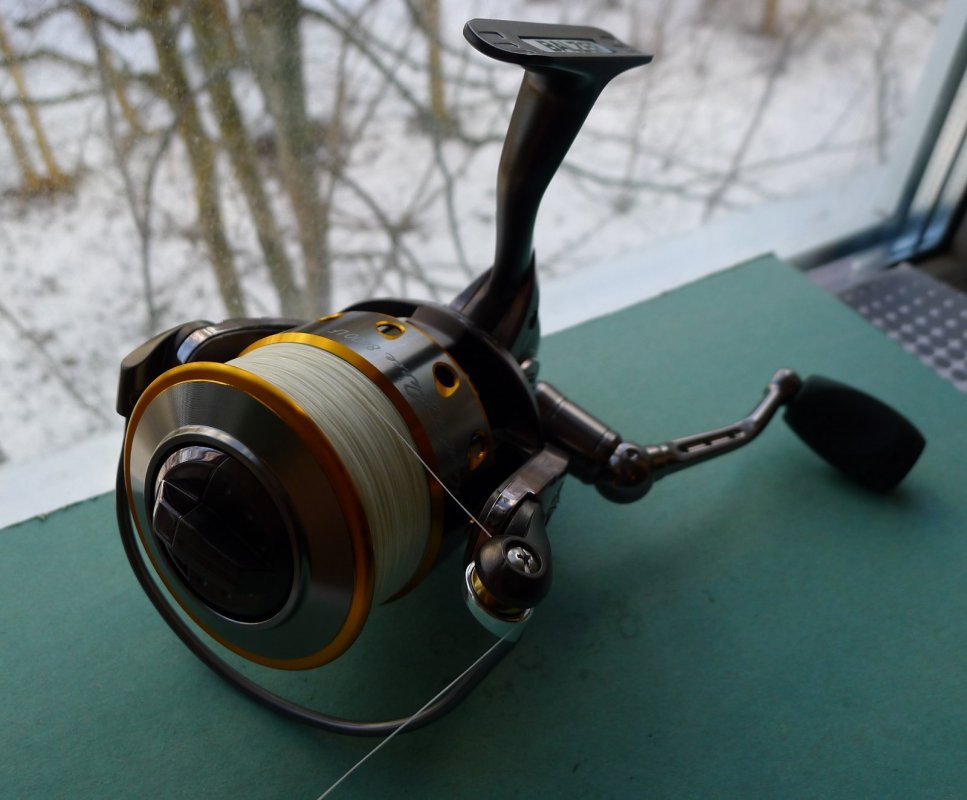

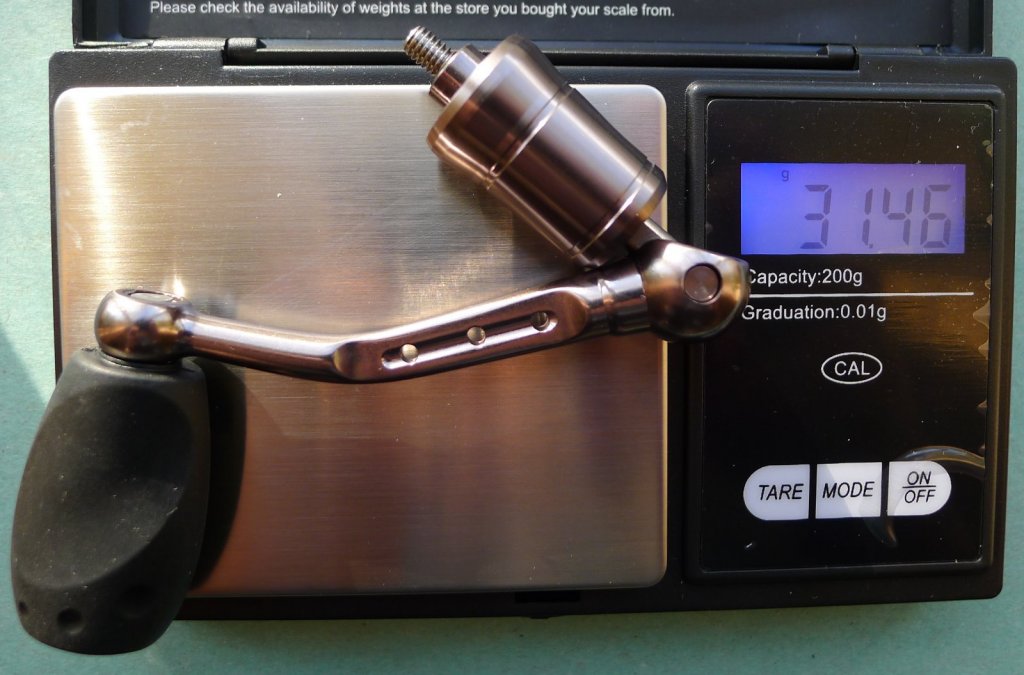

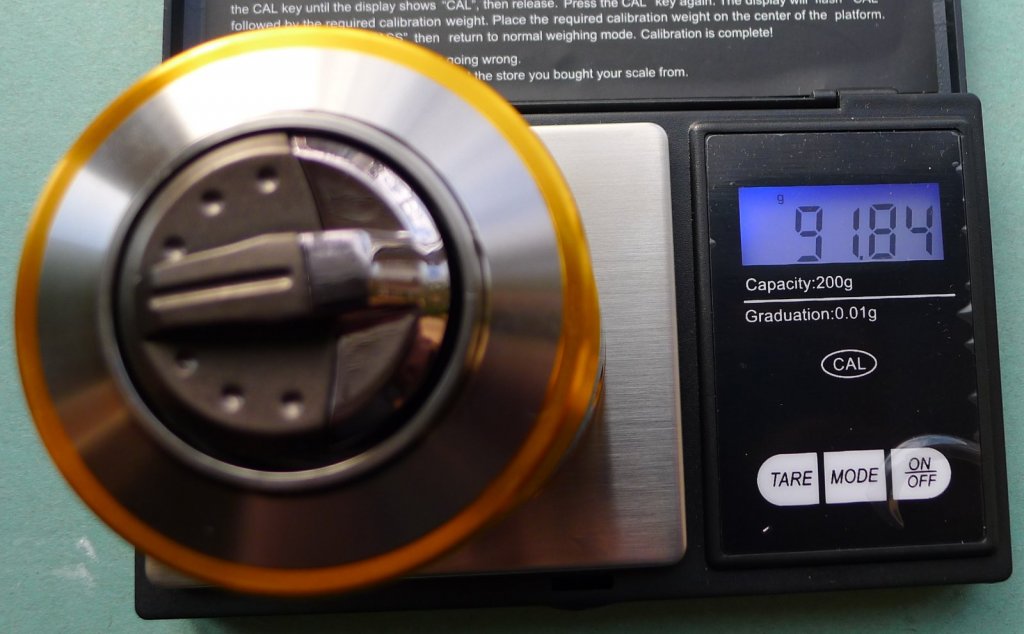

Спасибо за отзыв! Зовут меня Павел. Шнур намотал самый жесткий из всех, что нашел, что бы сразу видно было все косяки, но вполне ровно намотала, с мягким более тонким получилось бы совсем красиво. Катушку вернул владельцу. Что касается массы, то она на 10г тяжелее Риоби Эксия, при чем весит больше шпуля.
+0 0
24 февраля 2017, 13:16
рейтинг: 2974
откуда: Бердск.

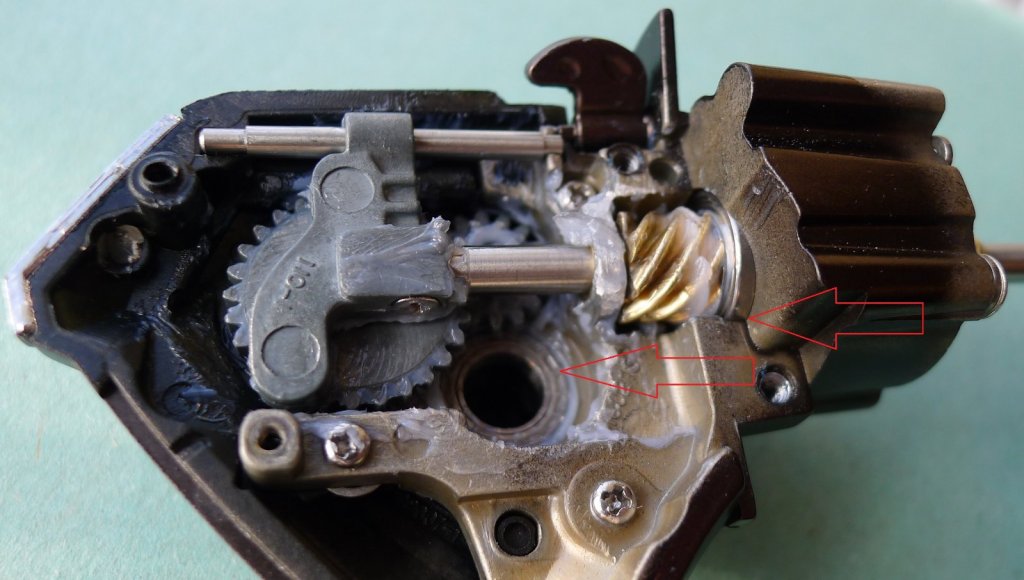

KPF67, Схемой с перечнем деталей Balzer, так-же как и DAM комплектовались всегда, по крайней мере на моей памяти. Ролик ЛУ подходящего размера, при пропиле можно легко найти, с осциляцией слегка намудрили, но скорее это для более правильной укладки лесы, на смазке внутрянки конечно не экономили)).

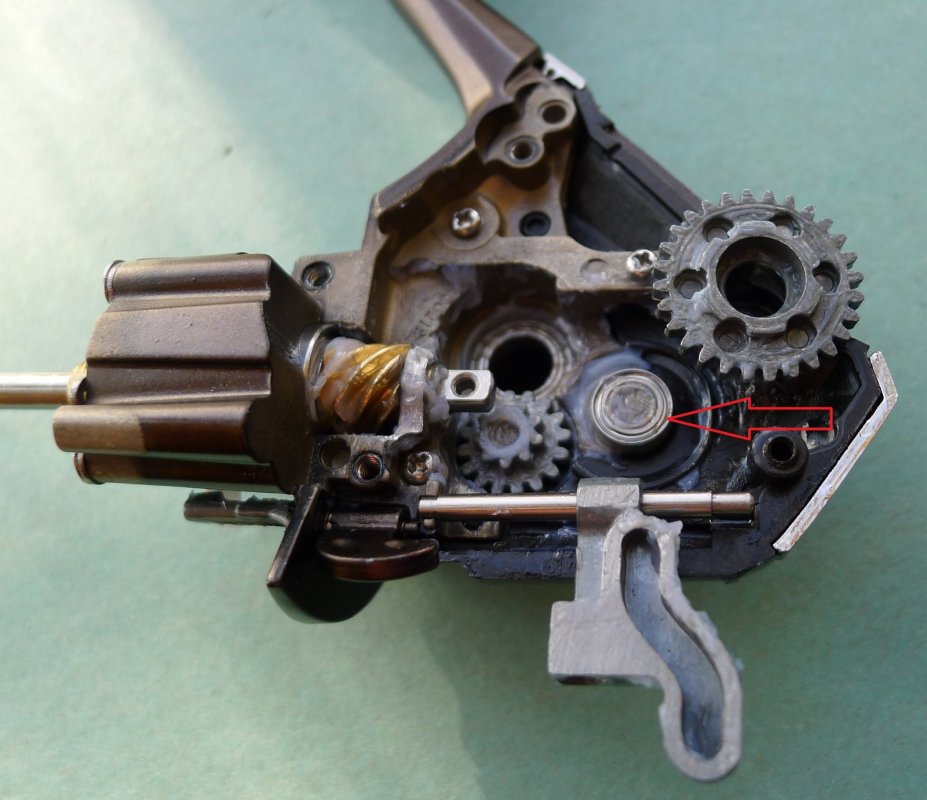

По схеме два ШП на ведомой шестерне, это радует.
+0 0
отредактировано 24 февраля 2017, 13:19
25 февраля 2017, 16:58
рейтинг: 1059
откуда: СПб
соловей,
Согласен по всем пунктам. Агрегат понравился, есть конечно куда расти, но и с этой механикой проблем быть не должно. К тому же есть возможность добавить шариков, если кому интересно.
+0 0
