Самодельный мотобуксировщик

,
11828 просмотров, 12 комментариев

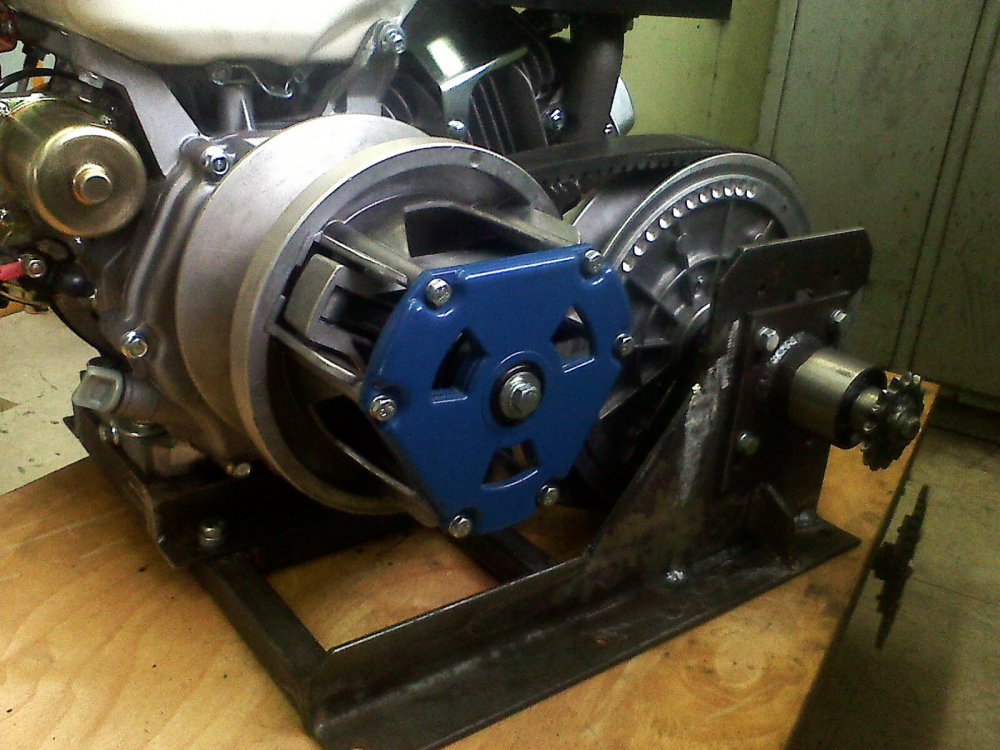

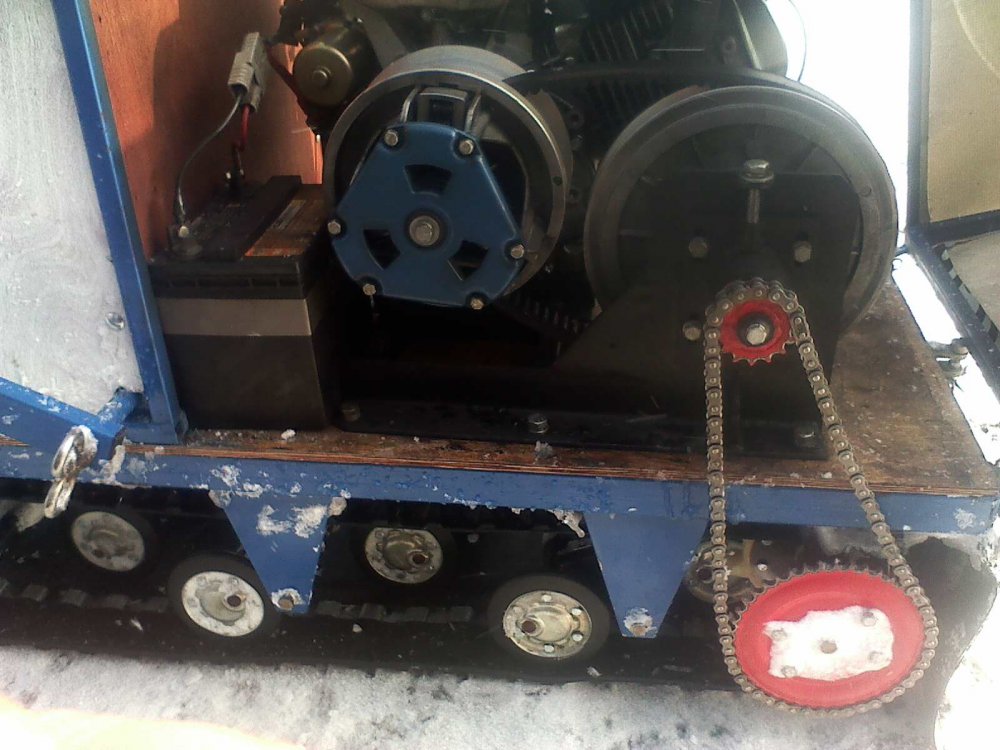

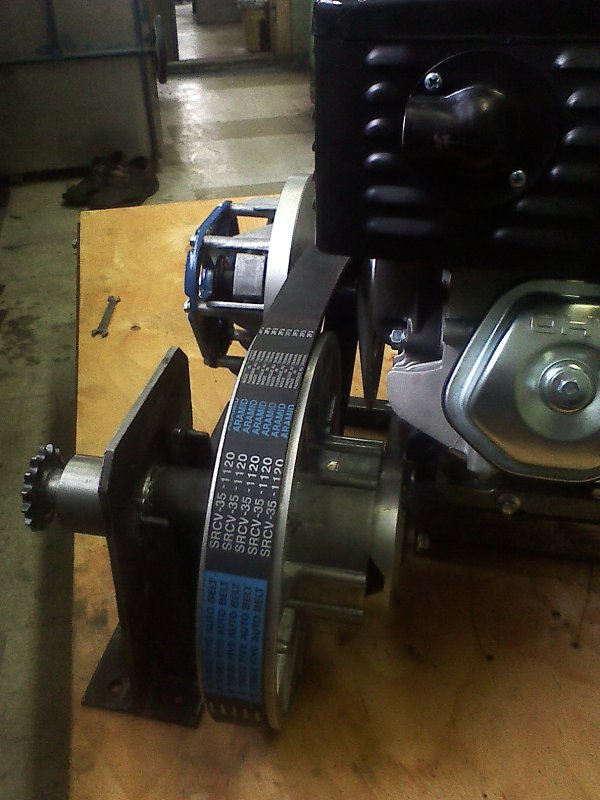

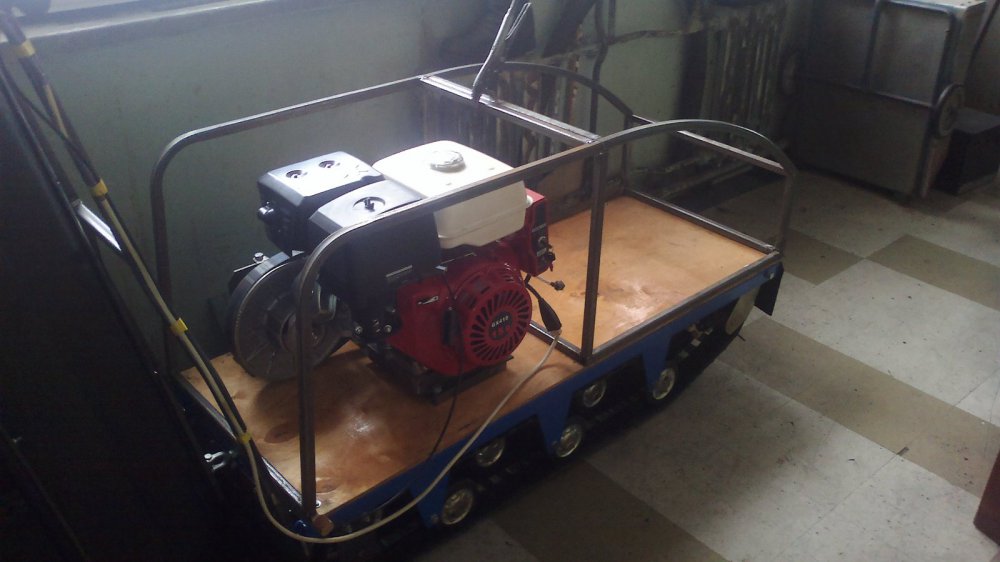

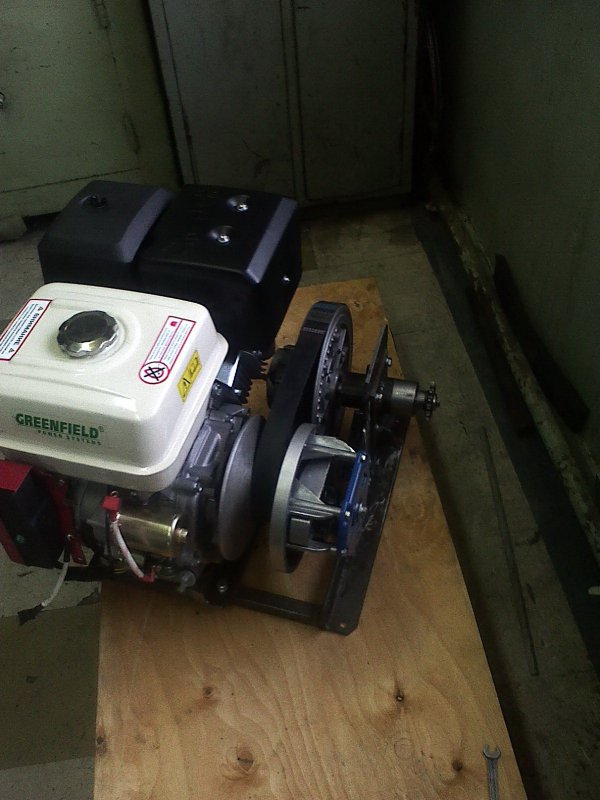

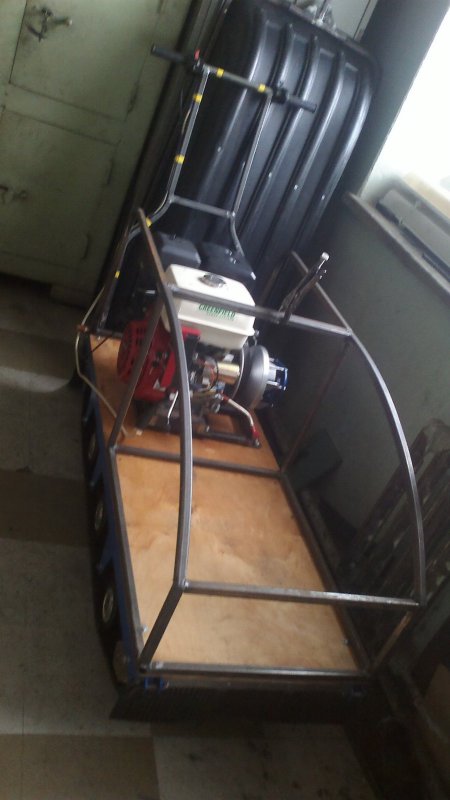

После продажи аэросаней было решено изготовить мотобуксировщик на базе мотора Greenfield 15л.с, гусеницы Райда и катковой подвески Бурана... С ведущим вариатором Сафари от Бурана и ведомым от снегохода Тайга. Вариаторы и мотор собраны на отдельной раме, для быстрой разборки на блоки...

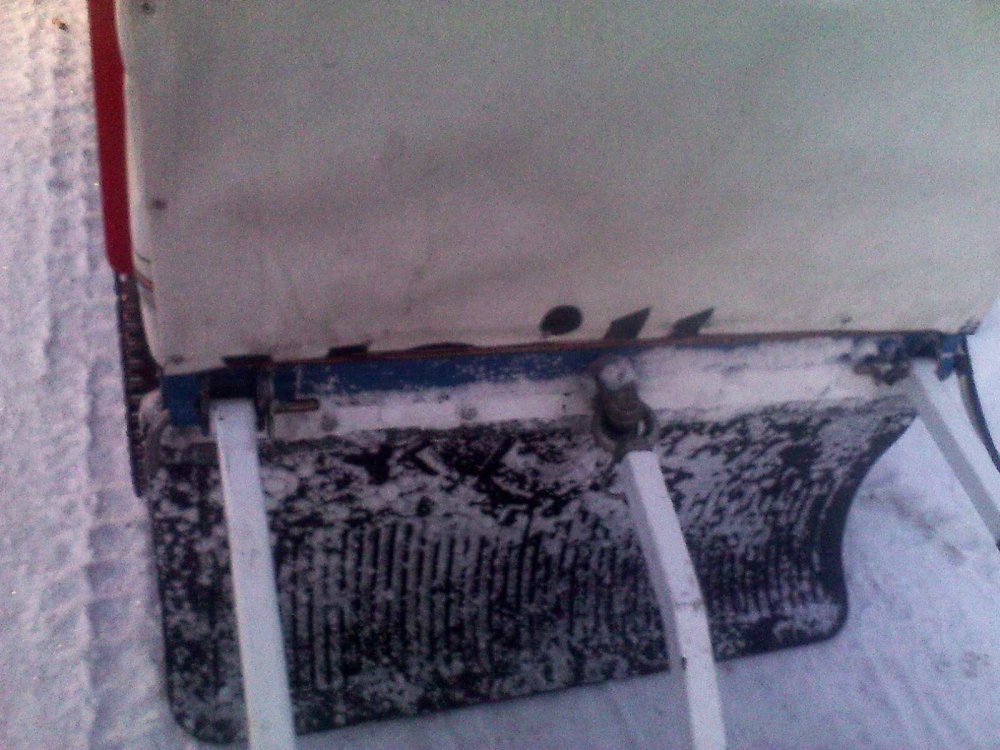

Бурановские тележки переделаны в симметричные + расширены под гусеницу 500 мм. Направляющий вал - расширенный Бурановский, ведущий точил сам, по своим наброскам... В роли брызговика установлен задний Камазовский, разрубленный на две части, длинная сзади - короткая спереди...

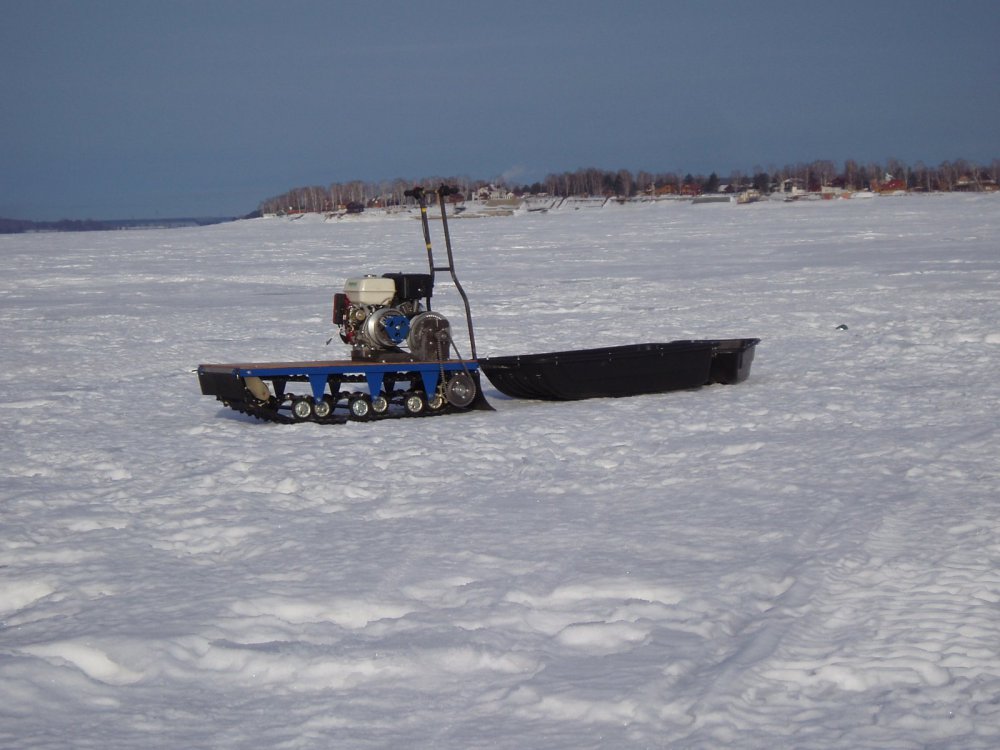

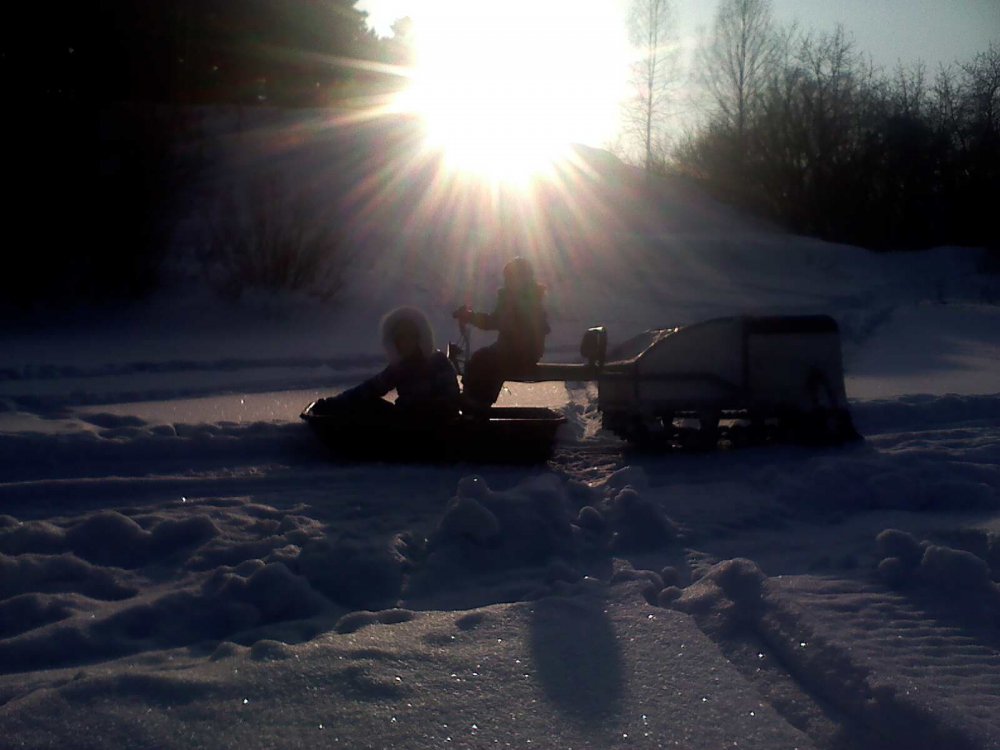

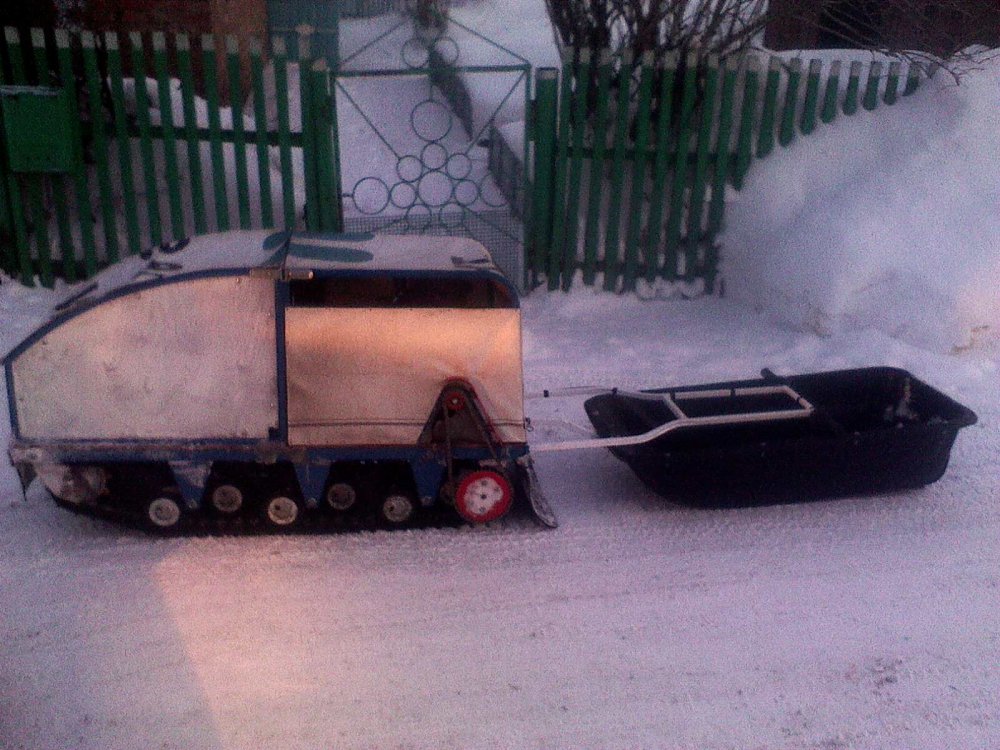

Фото первого выезда на рыбалку в Морозово

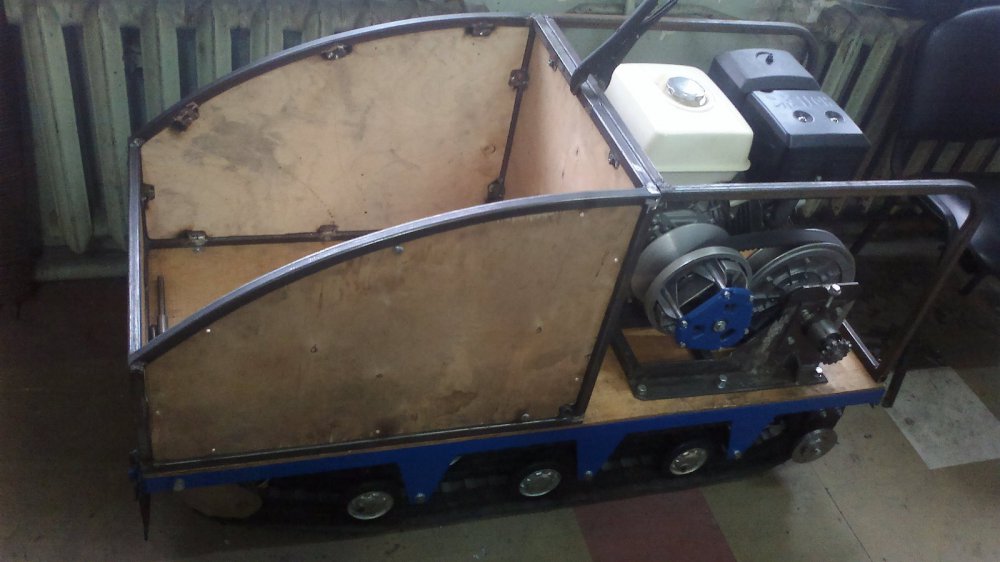

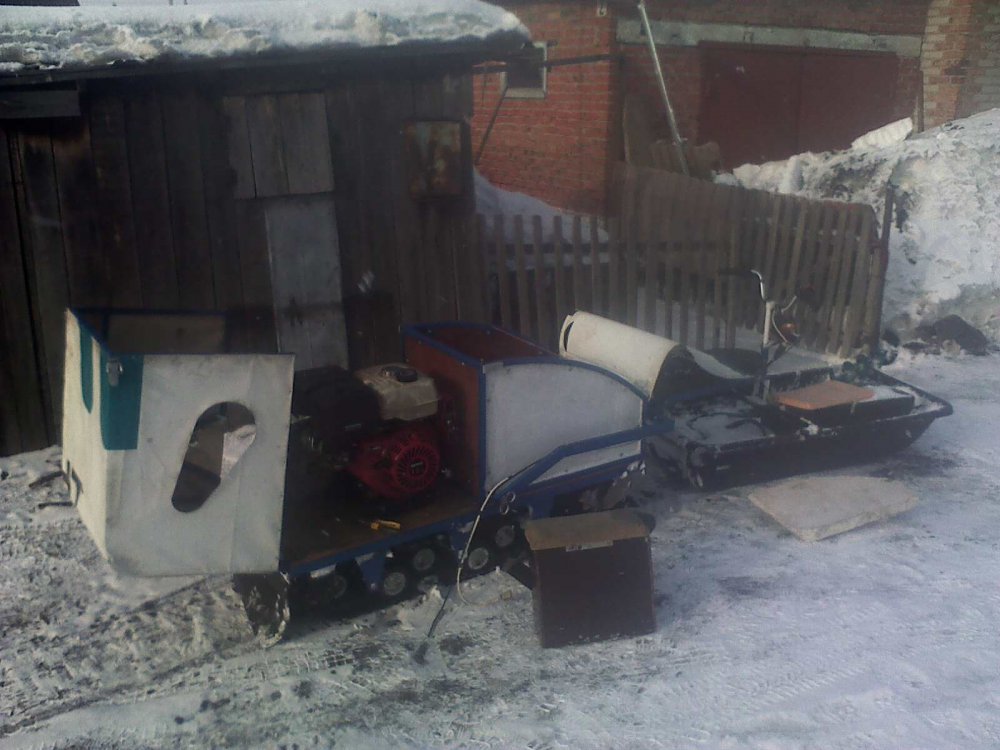

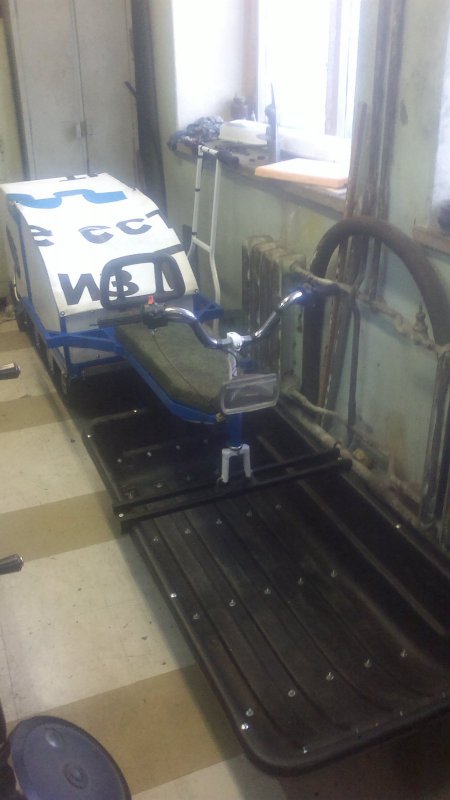

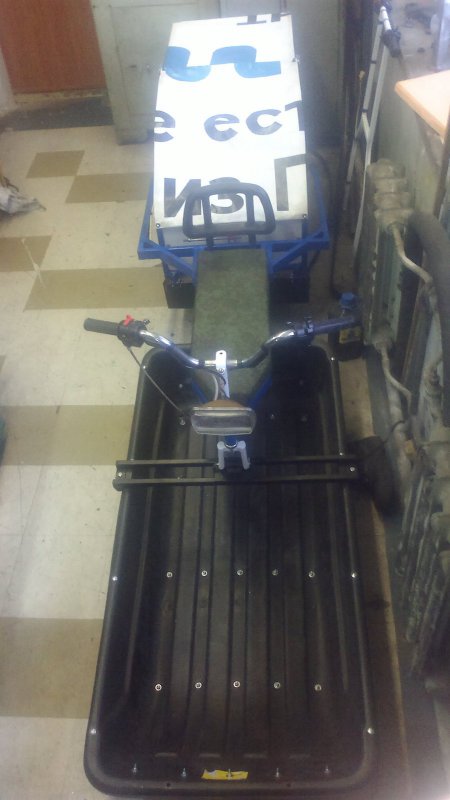

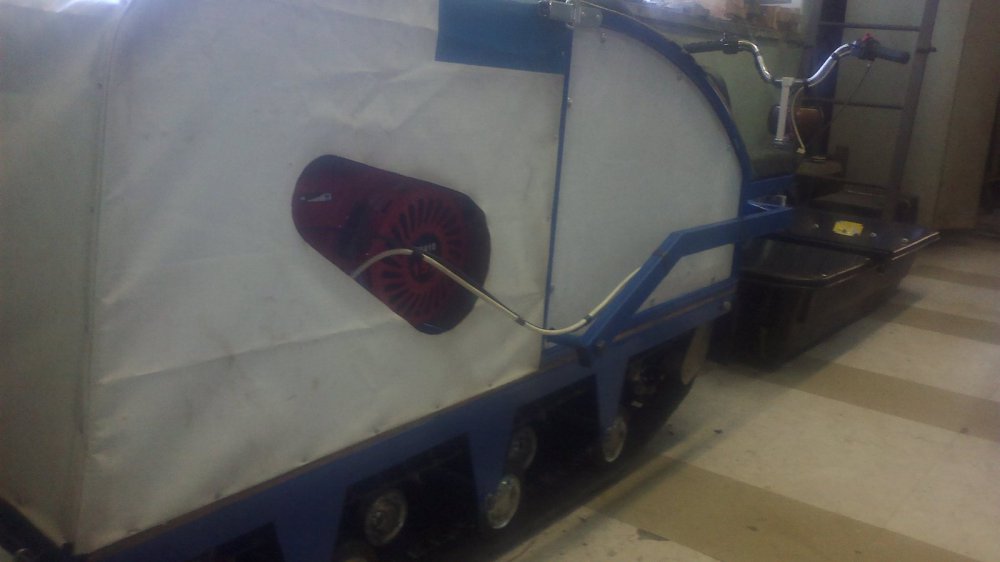

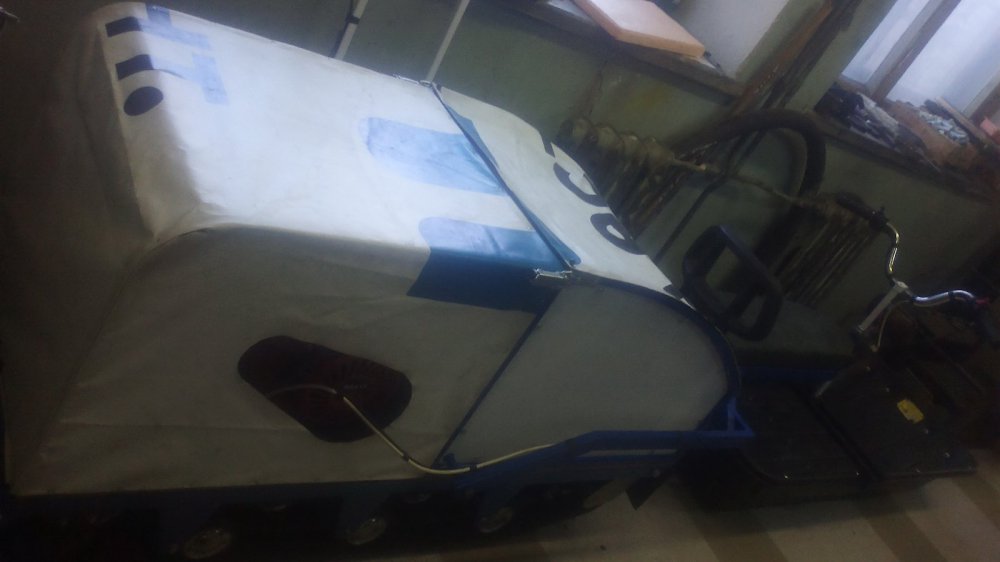

После чего был изготовлен обвес и буксировщик был переделан в толкач, теперь при желании можно кататься на рыбалку, как на толкаче, так и в компоновки буксировщика, в зависимости от условий рыбалки...

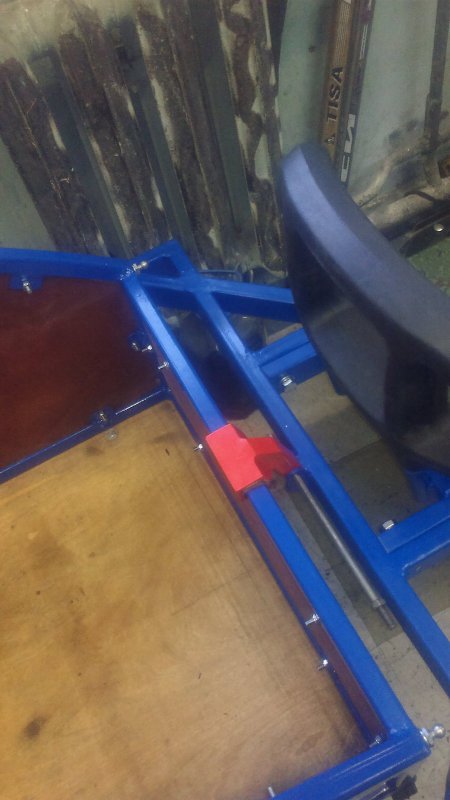

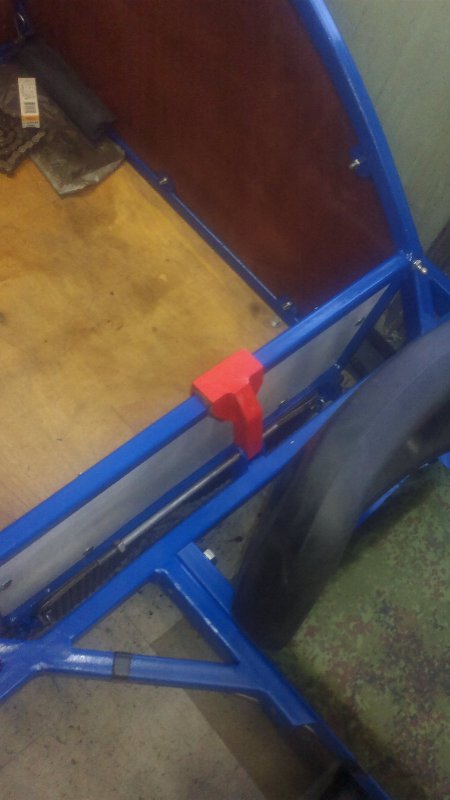

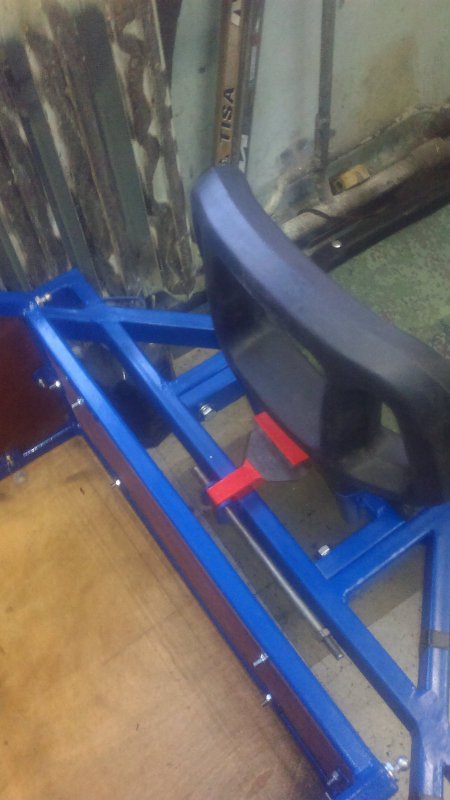

Чтоб в глубоком снегу толкач не задирал нос установлен специальный фиксатор, который не даёт гусеничному блоку делать свечки,увеличивая тем самым хорошую проходимость...

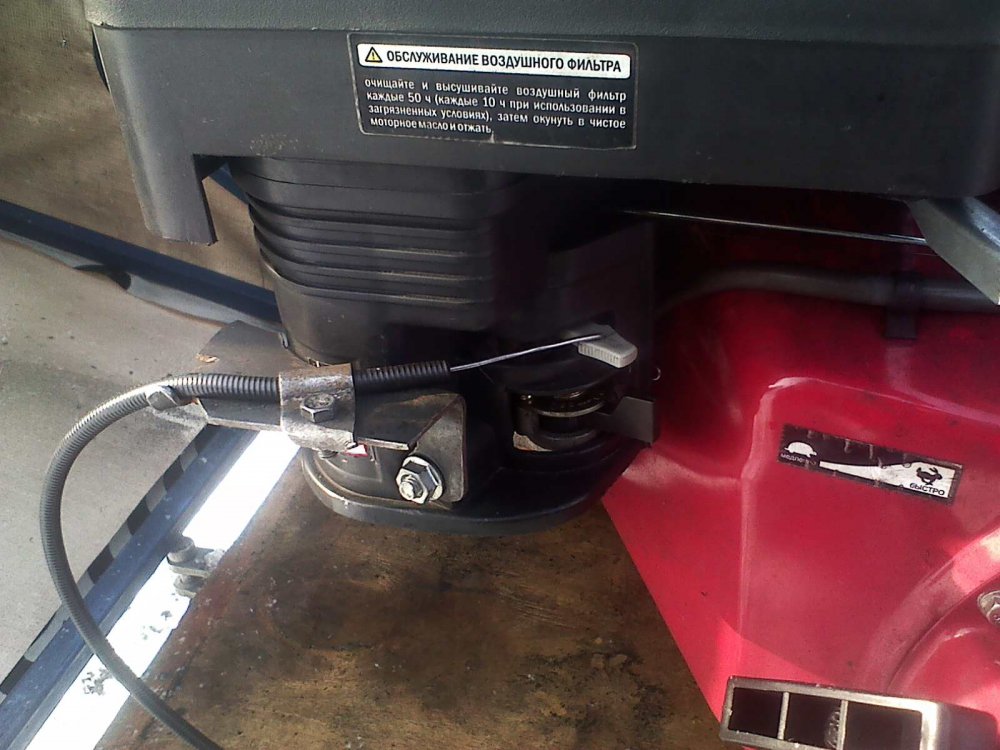

Для дистанционного управления подсосом в комплектации толкача установлен тросик подсоса от ваз 2108, а ручка подсоса выведена на переднюю стенку толкача за сиденьем...

Из недостатков - для транспортировки нужен либо прицеп либо большая машина типа буханки... Валкий в режиме толкача (нужна сноровка)...Ну а из плюсов хорошая проходимость и моща...

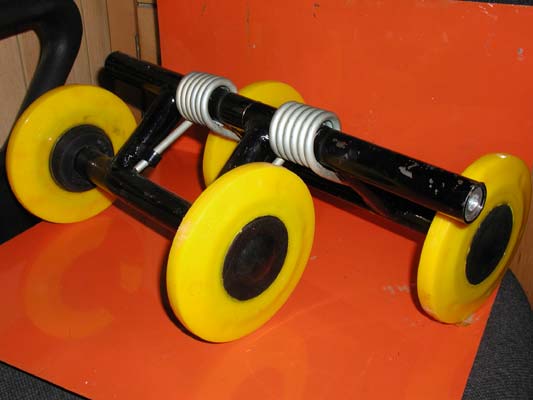

P.S Зимой выявился большой недостаток старых Бурановских катков - при попадании в наледь вода попадает в подшипники катков, после чего там она замерзает со всеми вытекающими... Чтобы этого не происходило необходима установка пластиковых катков, в них предусмотрена установка уплотнительных сальников... Весной на своём буксе поменял катки на пластиковые...

Немного коротких фото и видео

http://www.youtube.com/watch?v=InTHOY7dQvw&list=UUWO-Q2tTX0x3Wqt82HbDQKA

http://www.youtube.com/watch?v=ETN66w9R7k0&list=UUWO-Q2tTX0x3Wqt82HbDQKA

http://www.youtube.com/watch?v=etyl4N2Iq-A&list=UUWO-Q2tTX0x3Wqt82HbDQKA

http://www.youtube.com/watch?v=NPyHgr66a_c&list=UUWO-Q2tTX0x3Wqt82HbDQKA

Рассказать друзьям:
,
11828 просмотров, 12 комментариев

Комментарии (12)

22 ноября 2014, 9:51
рейтинг: 1190
откуда: Новосибирск
Молодец! Рукастый. Аэросани вообще огонь!
+0 0
22 ноября 2014, 11:04
рейтинг: 17883
откуда: Новосибирск
Вещь!
+0 0
22 ноября 2014, 12:09
рейтинг: 1732
откуда: уже в Бердске.
Что за пластиковые Катки? От чего они?
+0 0
22 ноября 2014, 12:35
рейтинг: 478
откуда: Новосибирск
Новая разработка буран шасси http://www.burans.ru/balansir.php Катки взаимозаменяемые со старыми, заказывал почтой с этого же сайта.
+0 0
отредактировано 22 ноября 2014, 12:37
22 ноября 2014, 16:56
рейтинг: 2294
откуда: Новосибирск
в проектное бюро пора!!!!!!! А эту МАШИНУ - запатентовать!!!!!!!!!
+0 0
23 ноября 2014, 19:05
рейтинг: 1127
откуда: Новосибирск
ryzhoff, вместо подшипников установи медные втулки и проблема намерзания исчезнет. Как бы подшипник не закрывали, вода всё равно найдёт щель. Сам с такой проблемой сталкивался.
+0 0
отредактировано 23 ноября 2014, 19:09
23 ноября 2014, 21:39
рейтинг: 478
откуда: Новосибирск
Алекс1973, Да ну его :)... Увлечение должно оставаться увлечением, а не становится работой :)...
+0 0
отредактировано 24 ноября 2014, 8:38
23 ноября 2014, 21:43
рейтинг: 478
откуда: Новосибирск
сибиряк72, Вода не должна попасть... Да и подшипники должны быть долговечнее втулок... Моет я и не прав...
+0 0
24 ноября 2014, 18:09
рейтинг: 1145
откуда: новосибирск
достойный аппарат. сделан красиво и изящно. на своих подшипники мажу трансмиссионкой - ходят более менее.
+0 0
24 ноября 2014, 21:27
рейтинг: 478
откуда: Новосибирск
Спасибо за совет!
+0 0
25 ноября 2014, 17:10
рейтинг: 769
откуда: Новосибирск
НЕ ну просто афигеть!
+0 0
9 декабря 2014, 18:39
рейтинг: 944
откуда: Новосибирск
Я занимаюсь примерно тем же в свободное от жизни время. Познакомимся? Моя почта: prok_58@mail.ru. Покажу свои изделия.
