Тележка для лодочного мотора

,
4021 просмотр, 10 комментариев

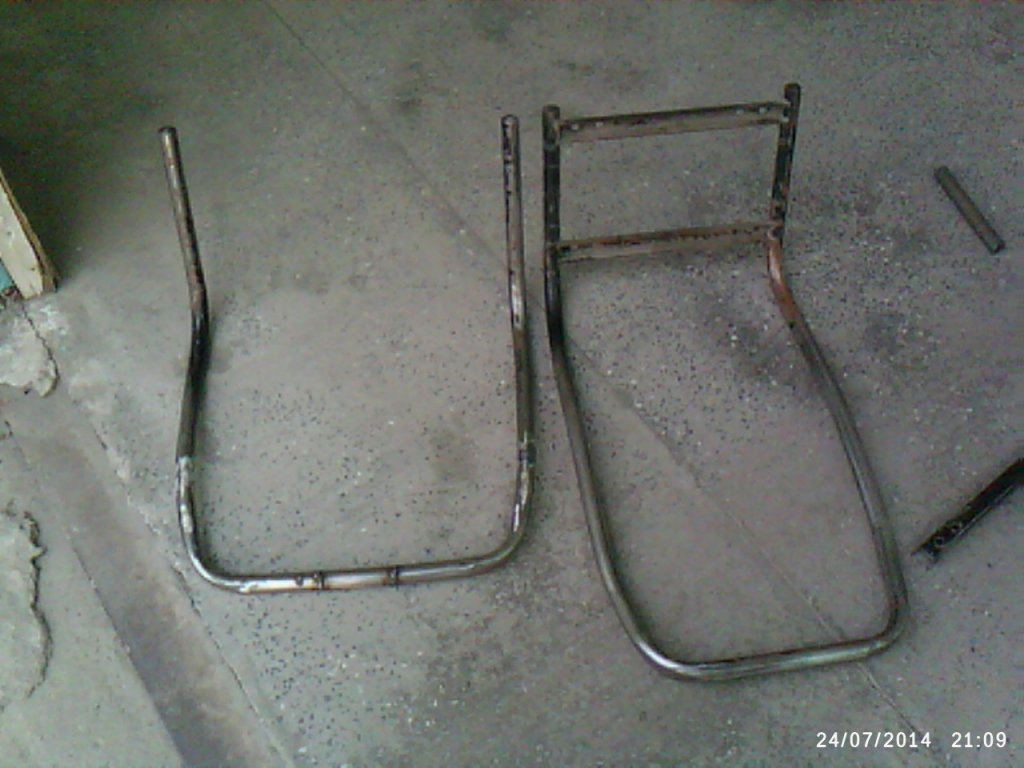

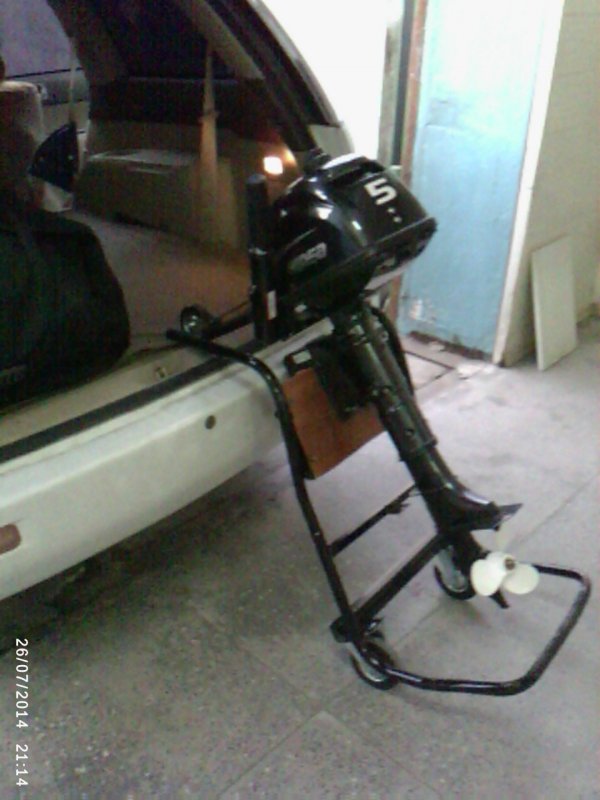

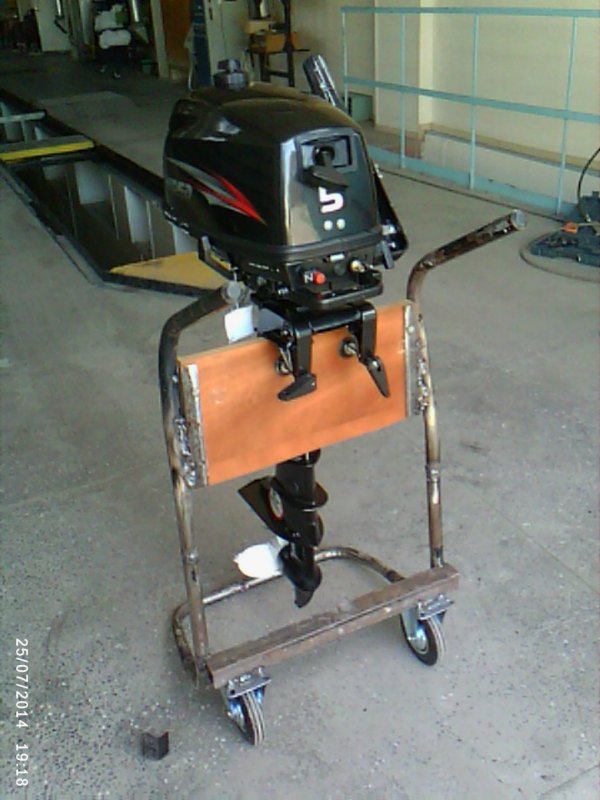

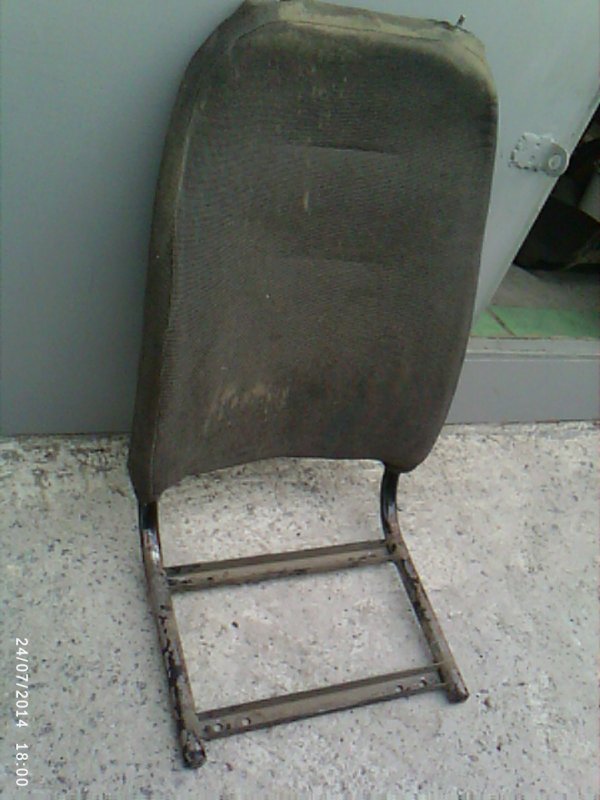

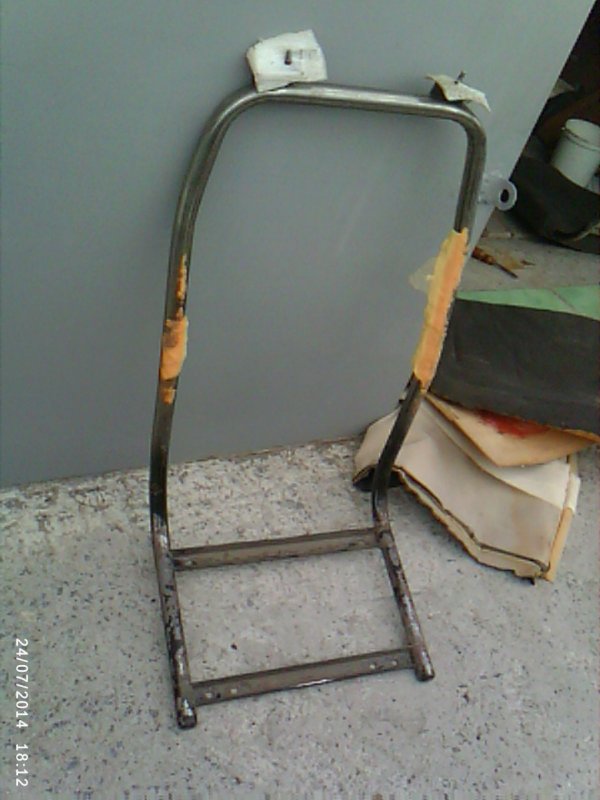

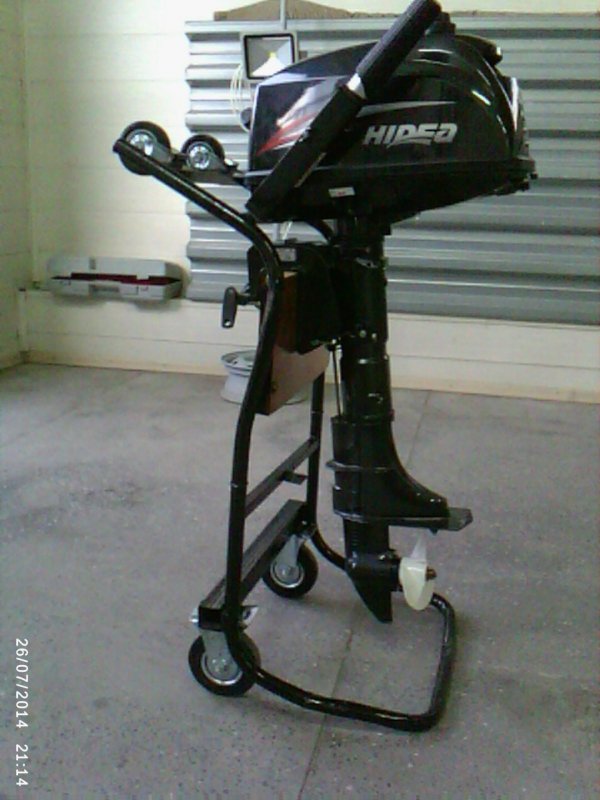

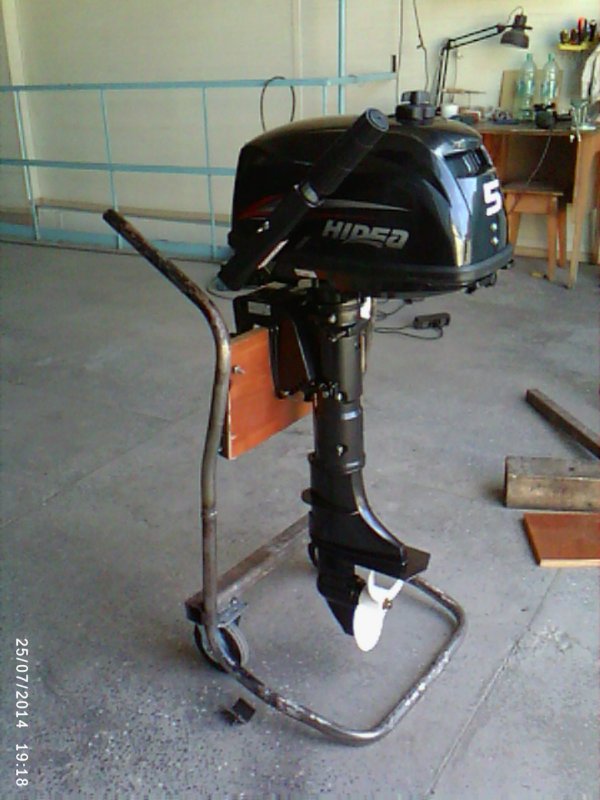

Летом решил сделать тележку для лодочного мотора, пересмотрел инете кучу вариантов. Сначала думал сделать просто, чтобы можно было по гаражу перекатывать мотор , вроде и стоика для хранения и тележка. Потом прикинул, что багажный отсек позволяет вместить в него лодочный мотор вдоль автомобиля, решил доделать тележку с возможностью закатывания прямо в багажник вместе с мотором. Подумал из чего сделать, решил сделать из труб от каркаса автобусных сидушек. Их взял со списанных автобусов у нас в Бердском ПАТП, в Колорлоне купил 4 колеса: Два диаметром примерно на 120мм и два на 90мм.В пункте приема металла несколько обрезков квадратной трубы один 40х40мм и 20х20мм (изначально были мысли сделать из них тележку), уголок 30 и кусок доски от шкафа для "транца". На тележку ушло 2 каркаса от спинок сидушек. За два вечера сварганил. Варил Спутником.

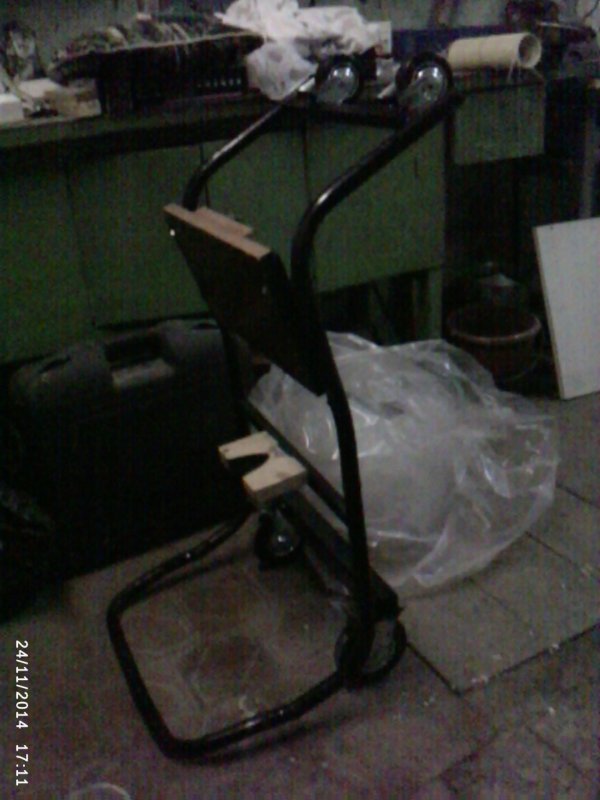

Единственное после испытаний изменил наклон "транца" на тележке. Получалось, что когда тележку с мотором закатываю в машину, нога была выше головы. И добавил деревянную вилку для фиксации ноги мотора и чтобы при переездах мотор не крутился.

Кто-то скажет зачем нужна тележка для 5-ки, она весит всего 21кг. Но 21кг тоже не удобно класть в багажник вдоль автомобиля. К тому 5-ку уже продал, сейчас 9.8

Рассказать друзьям:
,
4021 просмотр, 10 комментариев

Комментарии (10)

23 ноября 2014, 21:05
рейтинг: 1723
откуда: уже в Бердске.
Даже 12-15 кг, поднятые "неудобно"- это "удар" по позвоночнику. Да и лодочный мотор конструкционно предназначен не для плеча, а для транца. Поэтому : ЗАЧЁТ!
+0 0
23 ноября 2014, 22:12
рейтинг: 248
откуда: Бердск
ЯМАЛ-БЕРД, Спасибо! Из этих соображений тоже исходил.
+0 0
23 ноября 2014, 23:12
рейтинг: 17689
откуда: Новосибирск
Хорошая статейка +
+0 0
25 ноября 2014, 21:03
рейтинг: 2294
откуда: Новосибирск
просто и грамотно!Толково замутил!
+0 0
26 ноября 2014, 7:23
рейтинг: 1127
откуда: Новосибирск
Я тоже себе самопал делал под 15, но и 30 держит на 5+. Только нижние колёса с камерй, так удобней таскать по рыхлому или сырому грунту. Варил из проф.трубы 16/16. Получилось легче и надёжней заводской. А главно - Дешевле! Кстати: Внизу сапога, возле кав.плиты, я установил дополнительную опору и присобачил к ней ризиновый "отбойник" от валика для гипсокартона(в хоз.товарах есть). Этим решил проблему вибрации при перевозке, да и вокруг оси почти не крутится.
+0 0
отредактировано 26 ноября 2014, 7:33
26 ноября 2014, 13:19
рейтинг: 248
откуда: Бердск

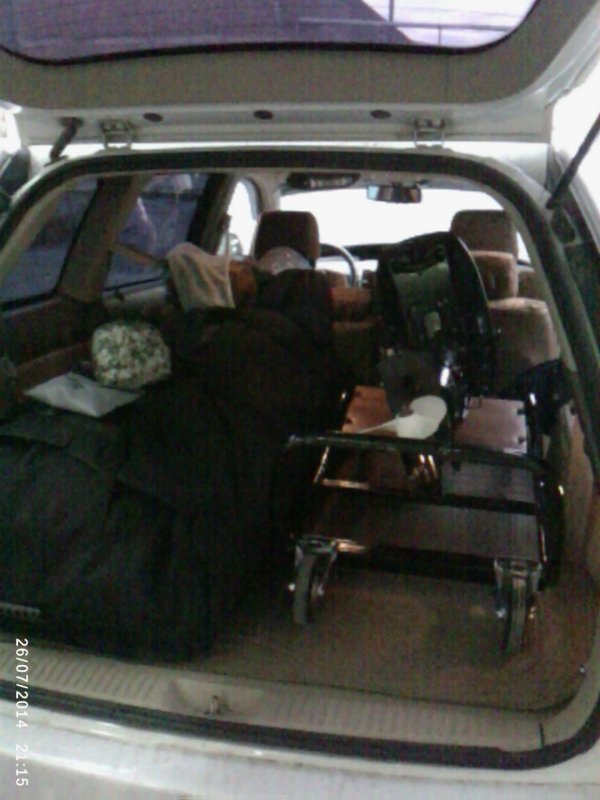

сибиряк72, Я решил не заморачиваться большими колесами для небольшого мотора, главное условие было, что мотор с тележкой влез не двигая 2-й ряд сидений, чтобы посадить всю семью и чтобы лодку с мотором с собой взять. Не на многих автомобилях это возможно, в основном 2-й ряд сидений приходиться складывать. В этот китайский автомобиль все входит без проблем.
На фотках нету , сделал позже снизу из дерева типа вилки для крепления ноги, чтобы и поддерживала и мотор не прокручивался, а по краю этой вилки приклеил полоску от камеры велосипедной.
+0 0
отредактировано 26 ноября 2014, 13:23
8 декабря 2014, 20:18
рейтинг: 0
откуда: Бердск
У меня муж нечто подобное делал, только в машину не закатывал, надо посоветовать. А то таскает свои мотор.
+0 0
9 декабря 2014, 13:04
рейтинг: 0
откуда: Десногорск
Интересная задумка, надо запомнить
+0 0
9 декабря 2014, 21:50
рейтинг: 0
откуда: Новосибирск
По теме - хитро и просто одновременно, плюсую!
Не по теме - это что за автомобиль такой, в котором не трогается 2й ряд сидушек?
+0 0
10 декабря 2014, 20:32
рейтинг: 248
откуда: Бердск
vadichka, Автомобиль Chery Cross Eastar
+0 0
