Наша Обская запруда.

,
2753 просмотра, 9 комментариев

"Чем бы бобер не тешился - лишь бы не зубами..."

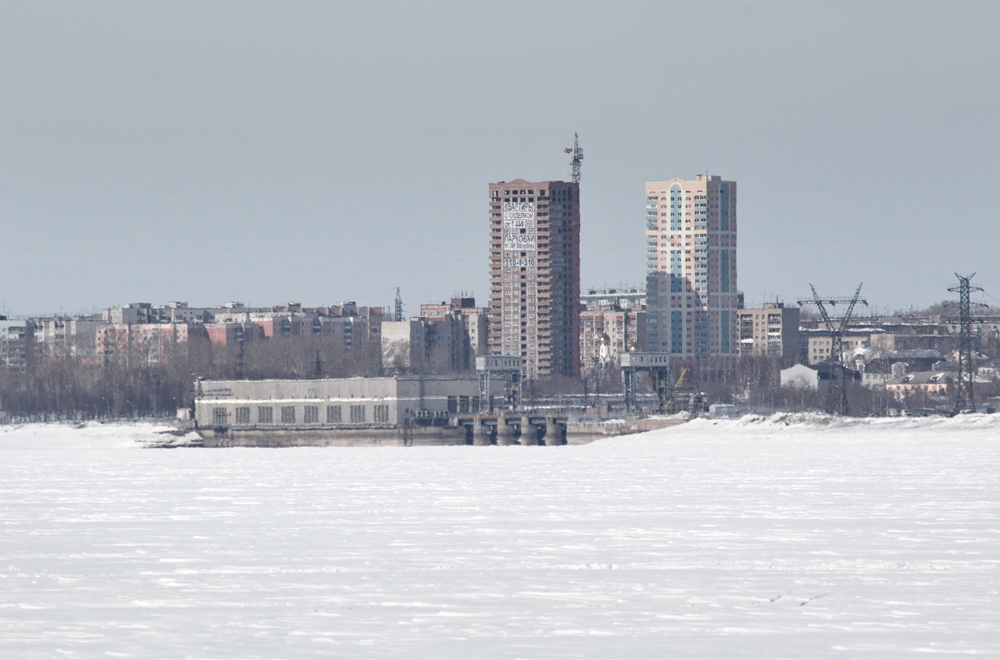

Вчера, бродя на лыжах по водохранилищу поблизости от плотины ГЭС, задумался.

Каким образом соорудили эту махину, перегородившую в общем то совсем не маленькую Обь?

Вот что удалось выяснить.

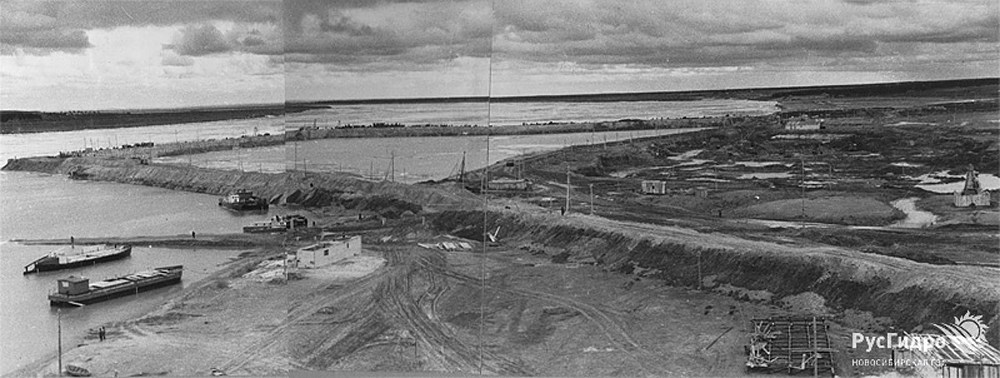

Сначала отгородили дамбой часть русла с левого берега.

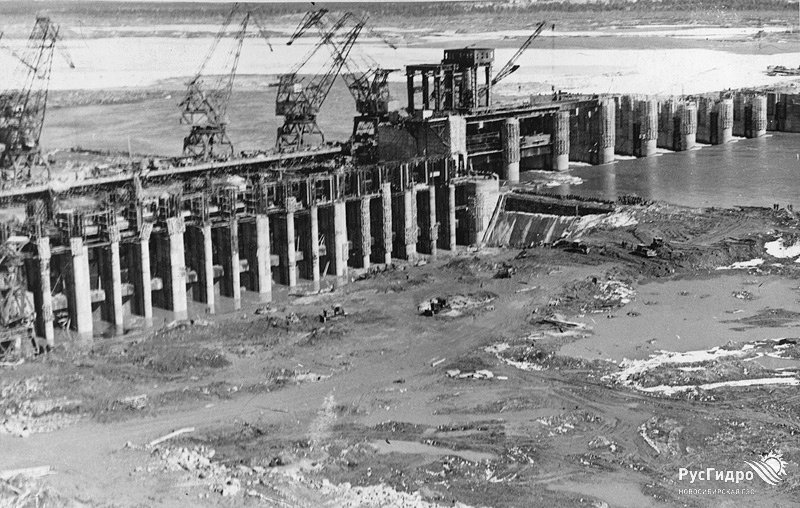

В образовавшемся котловане соорудили собственно ГЭС и водосбросную плотину.

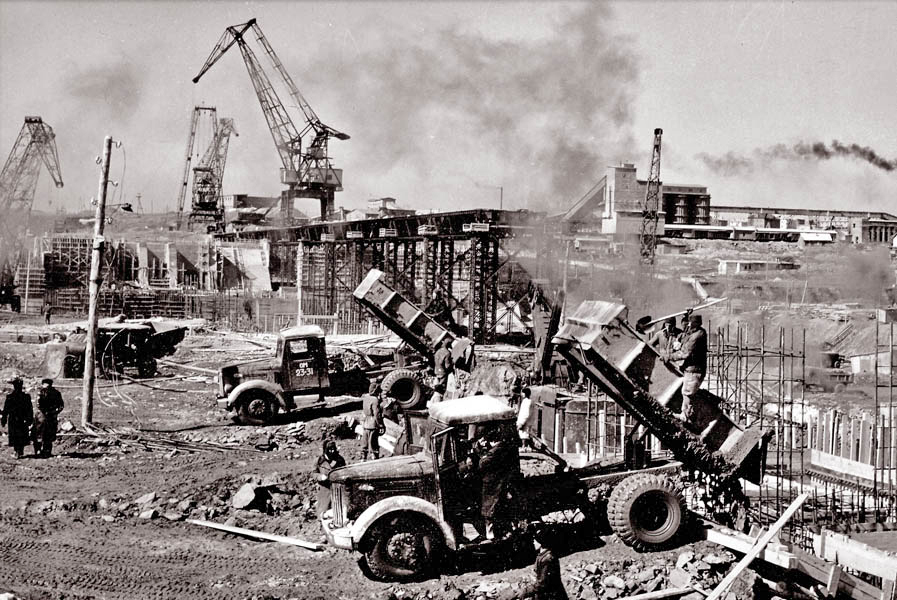

После достраивали здание ГЭС, а через недостроенный водосброс пропустили весенний паводок.

Направив воды реки через готовые сооружения, с правого берега стали отсыпать дамбу и перегораживать Обь.

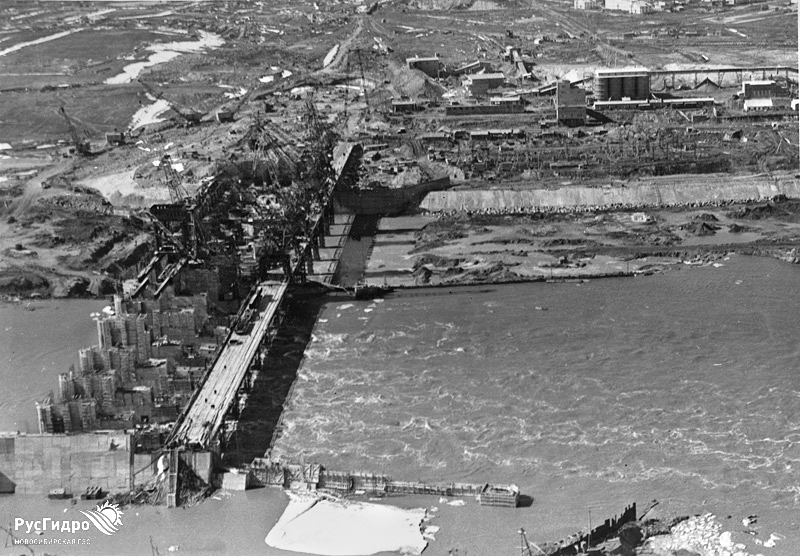

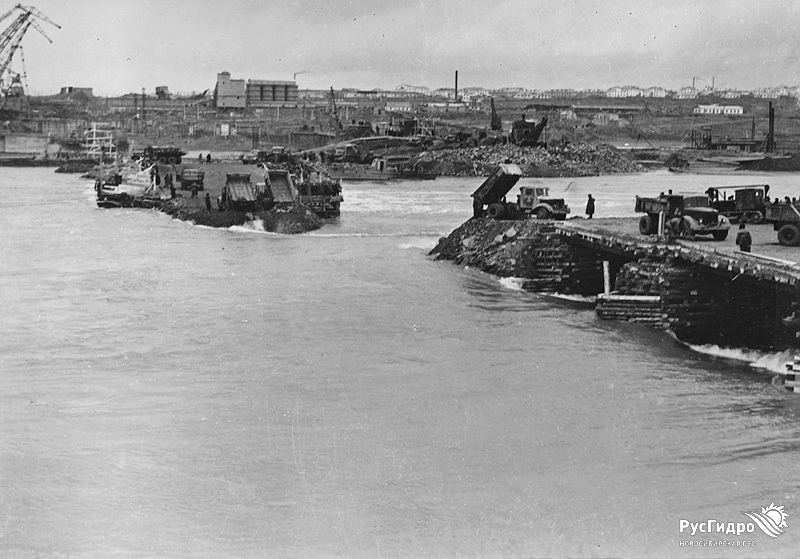

Для этого отсыпали посередине остров и построили в его сторону ряжевый мост.

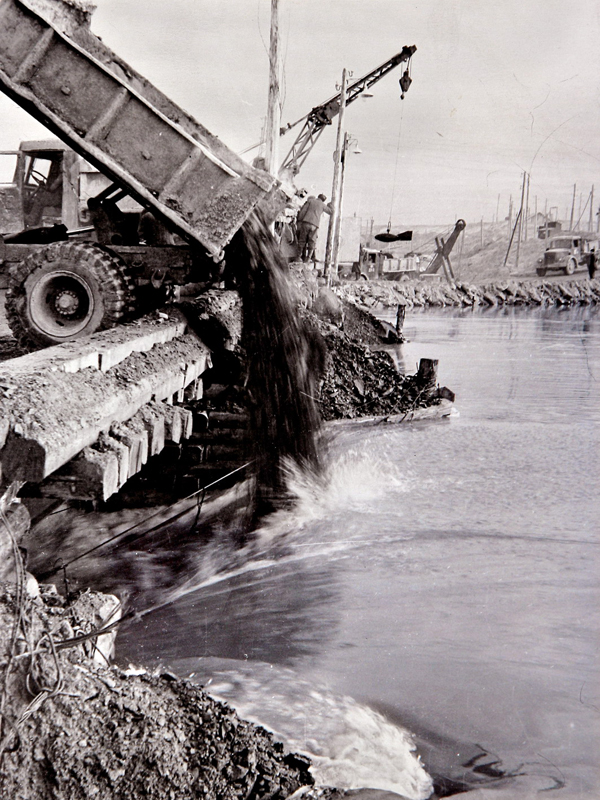

Одновременно закрывали проран и сыпали прямо с моста.

Таким образом перекрыли реку. Торопились, была поздняя осень и вот вот на Оби должен был начаться осенний ледоход.

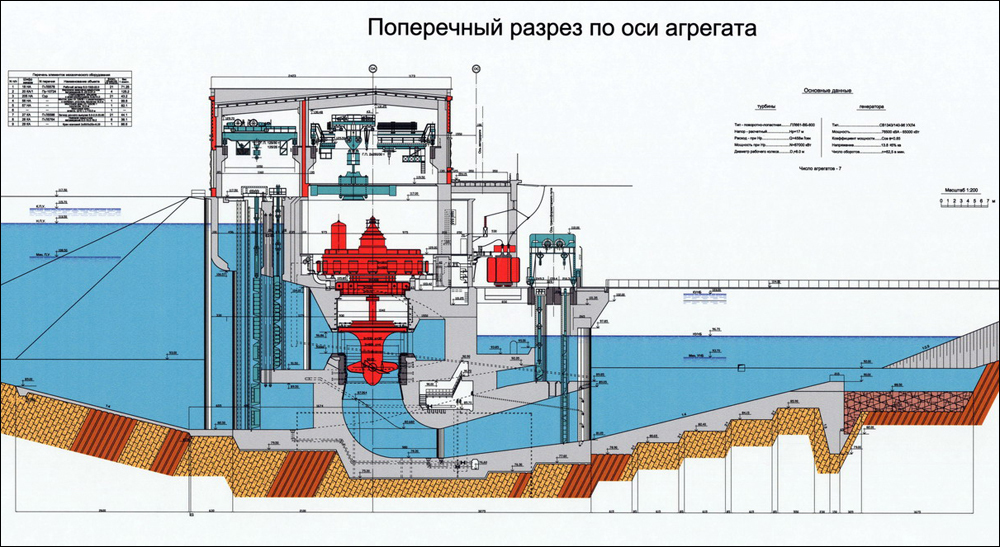

Сооружение получилось монументальное. Вот разрез станции по турбинам.

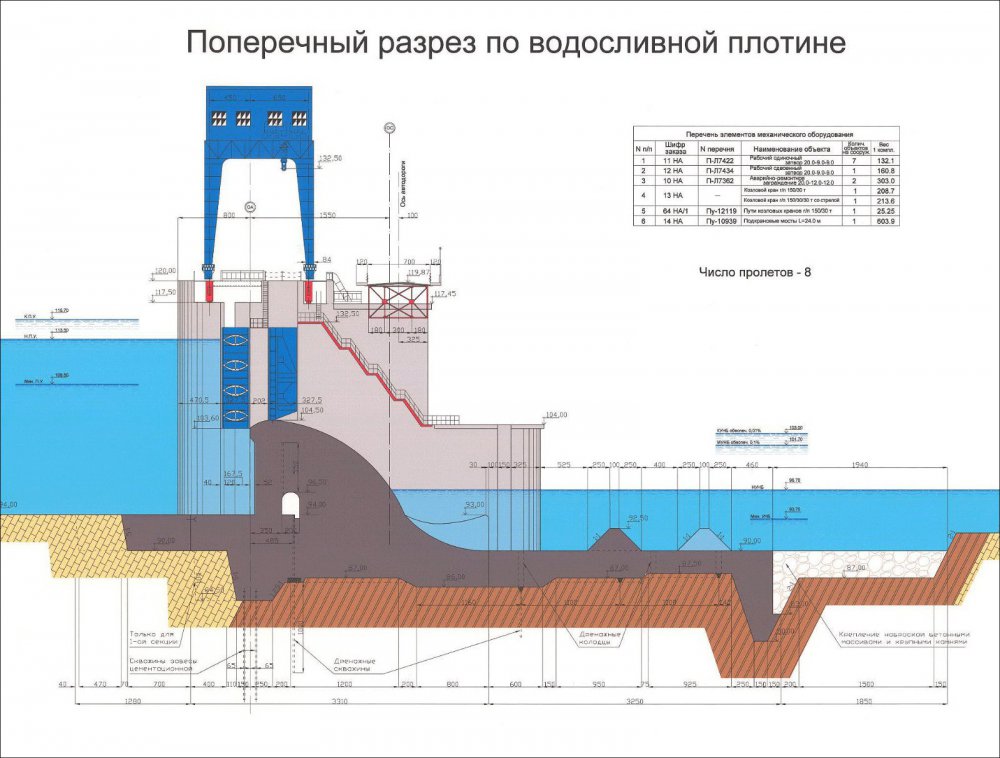

А это разрез по водосливной плотине.

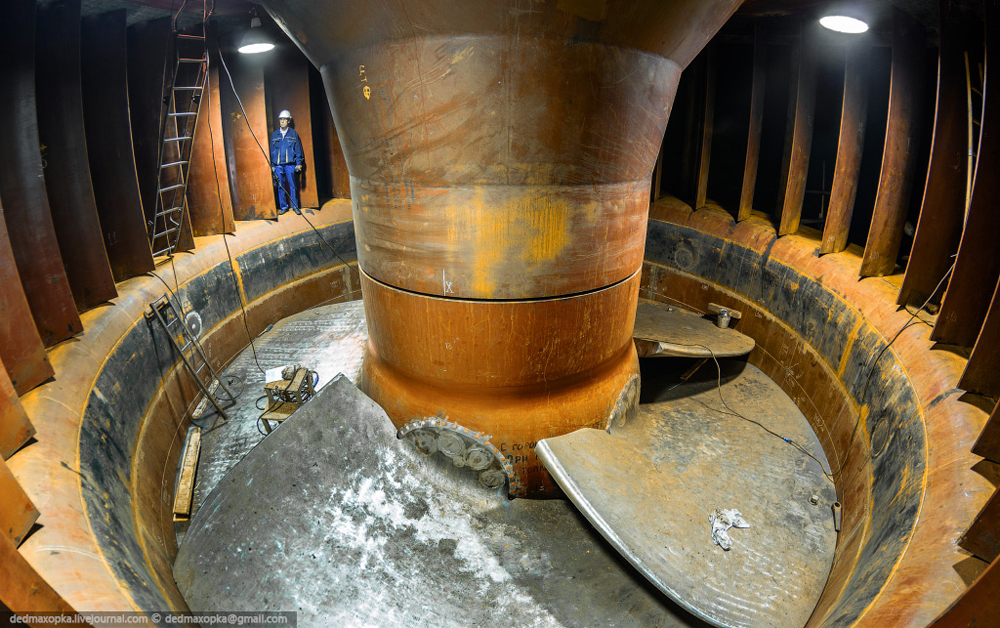

Вот сама турбина.

Нормальный подпорный уровень составляет 113,5 м. ( над уровнем моря ), а уровень мёртвого объёма - 108,5 м. Таким образом, к апрелю вода падает на 5 м., освобождая чашу водохранилища для весеннего паводка. В случае форсмажорных обстоятельств уровень в водохранилище может быть поднят до критического - 115,7 м., т. е. ещё на два метра. В этом случае будут затоплены многие дачи и коттеджи по берегам водохранилища и Бердского залива.

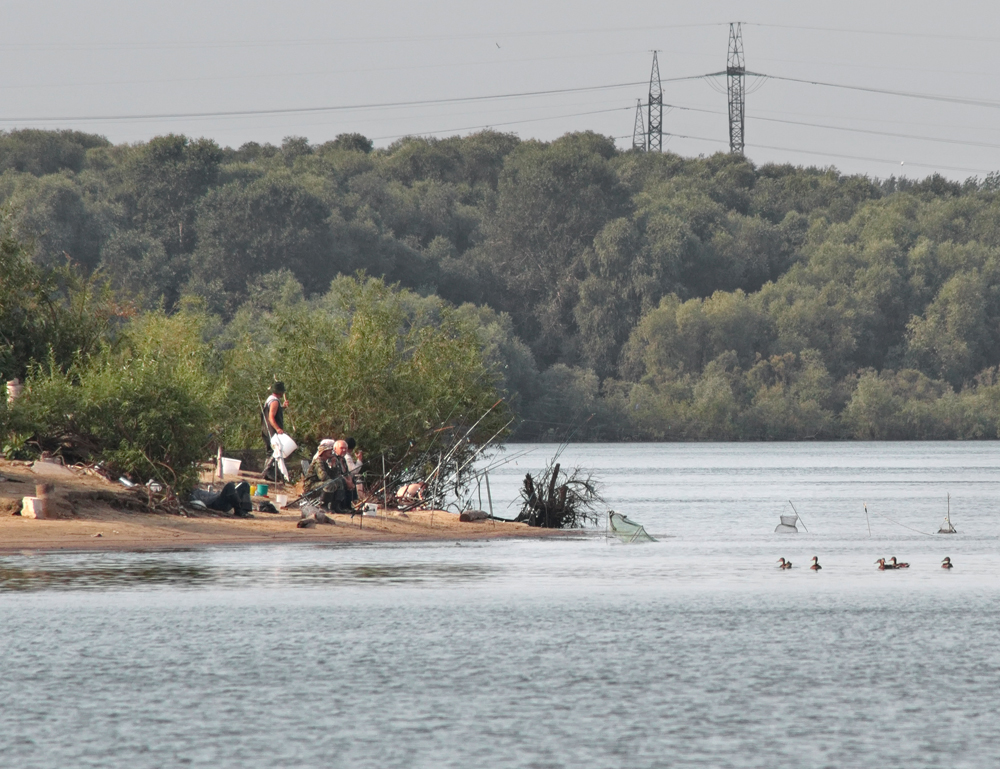

Ниже плотины в заливчиках излюбленные места фидеристов :)

Рассказать друзьям:
,
2753 просмотра, 9 комментариев

Комментарии (9)

23 марта 2015, 15:44
рейтинг: 8196
откуда: Новосибирск
Владимир, такой к вам вопрос. Как глушит рыбу, только ли, когда она с моря падает через водосбросы? Как тогда объяснить появление глушенки, когда все шандоры закрыты?
+0 0
23 марта 2015, 15:48
рейтинг: 23826
откуда: новосибирск

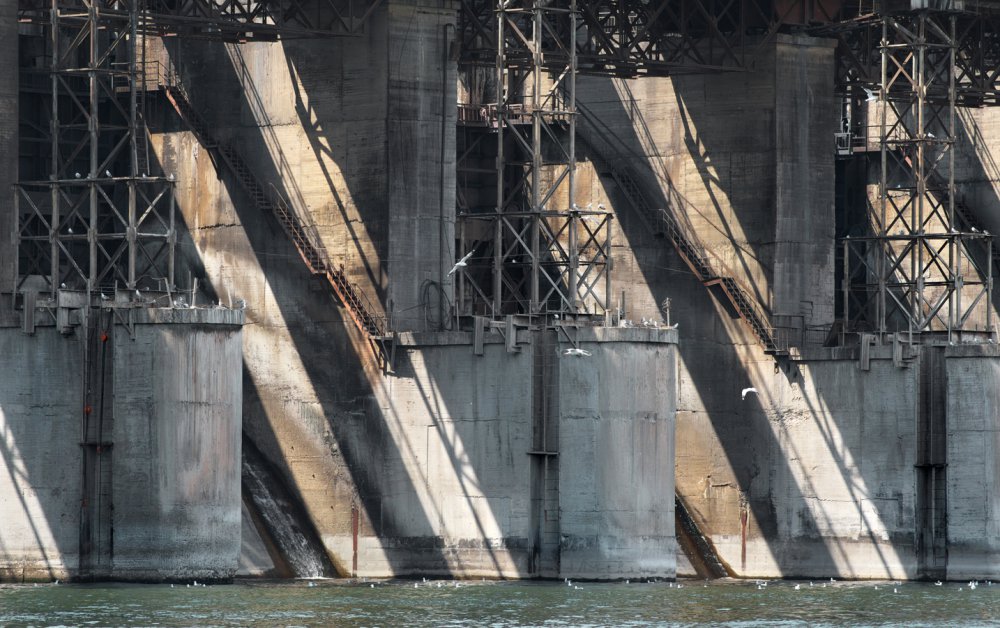

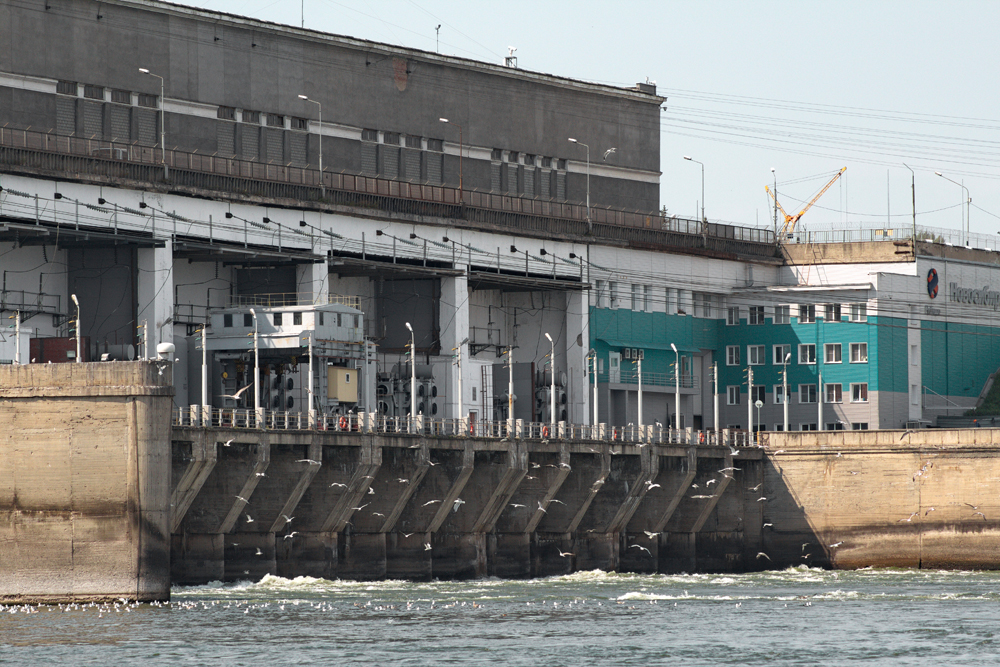

Fisher-Man, часть рыбы так или иначе проходит непосредственно сквозь турбины через зазоры в сороудерживающих решётках. Обрати внимание на фотку №2. Там много чаек, поджидающих рыбу из под турбин.
+0 0
отредактировано 23 марта 2015, 15:50
23 марта 2015, 16:09
рейтинг: 8196
откуда: Новосибирск
Ромуальдович, так мне кажется, она если через турбины пройдет - на выходе фарш будет?
+0 0
23 марта 2015, 16:13
рейтинг: 23826
откуда: новосибирск
Fisher-Man, я так понимаю, что на выходе - 50 Х 50. Фарш подбирают чайки, целая глушёнка уходит вниз по течению.
+0 0
отредактировано 23 марта 2015, 16:21
23 марта 2015, 16:25
рейтинг: 8196
откуда: Новосибирск
Ромуальдович, это получается, в водохранилище, перед сливом - миллиарды налимов обитают. Потому как этим летом по большой воде, месяца два каждое утро глушеный налим стеной шел. За утро десятка два легко собрать можно было.
+0 0
23 марта 2015, 16:30
рейтинг: 23826
откуда: новосибирск
Fisher-Man, получается - миллиарды.
+0 0
23 марта 2015, 21:17
рейтинг: 35
откуда: Новосибирск
Еще пять копеек про покорение Оби и ГЭС http://www.youtube.com/watch?v=mjSrsE968XE
+0 0
23 марта 2015, 21:25
рейтинг: 1633
откуда: Киселевск
Техника не серьезная на строительстве - по нынешним меркам. А ведь ДнепроГЭС вообще тачками насыпали...
+0 0
25 марта 2015, 17:50
рейтинг: 3696
откуда: Новосибирск
Pofegist , спасибо, очень интересно было посмотреть!
