Якорь своими руками .

,
4397 просмотров, 20 комментариев

Здраствуйте всем :-)

Ну так начнем . Идея пришла в голову когда якорь был засажен в корягу и там же остался ( попытки и желание его вернуть не увенчались успехом ) . Захотелось сделать самому тот якорь который всегда себе хотел ,потому что он отлично держит на течении  и на песке .

Материал :

1-основание якоря ,хвг( шестигранный ) круглого не нашел.

2-поворотный вал хвг d10 мм.

3- ограничитель нержавейка

4- лапы чернуха 3мм.

5- петли нержавейка.

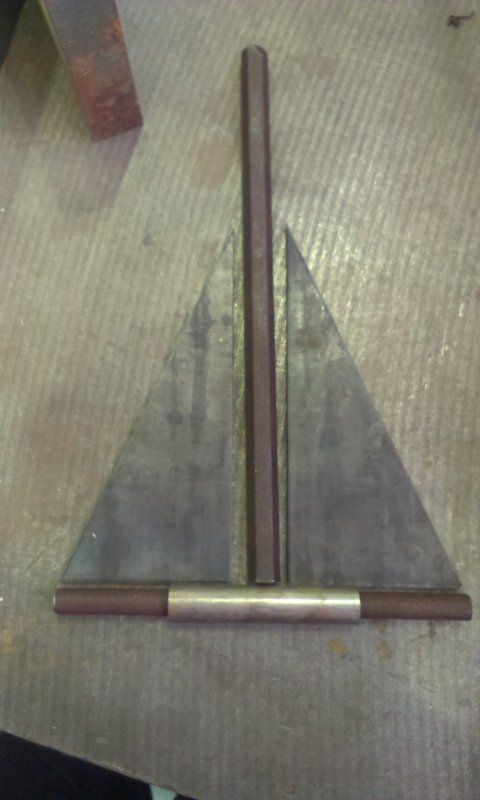

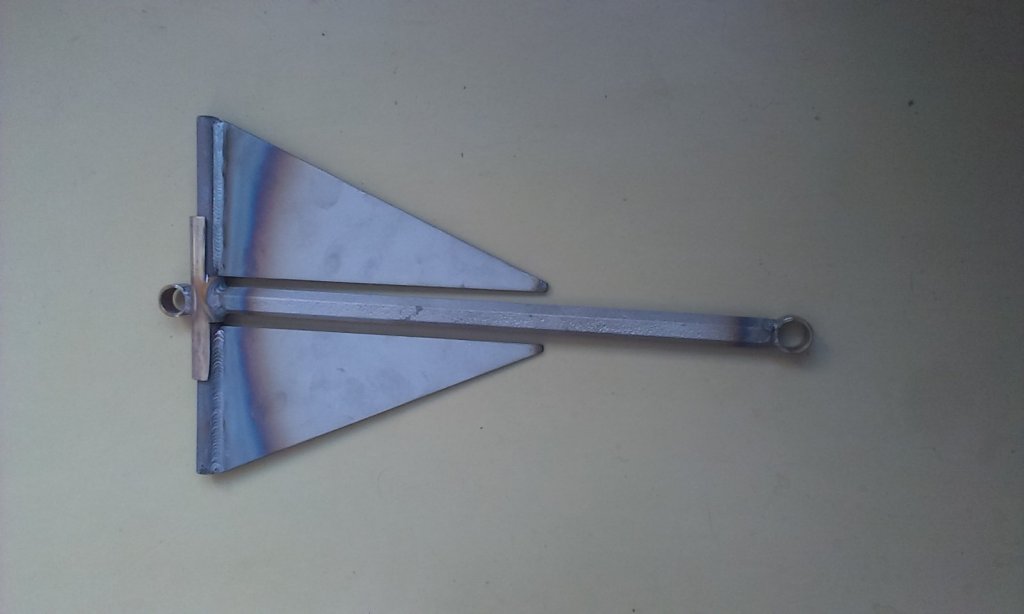

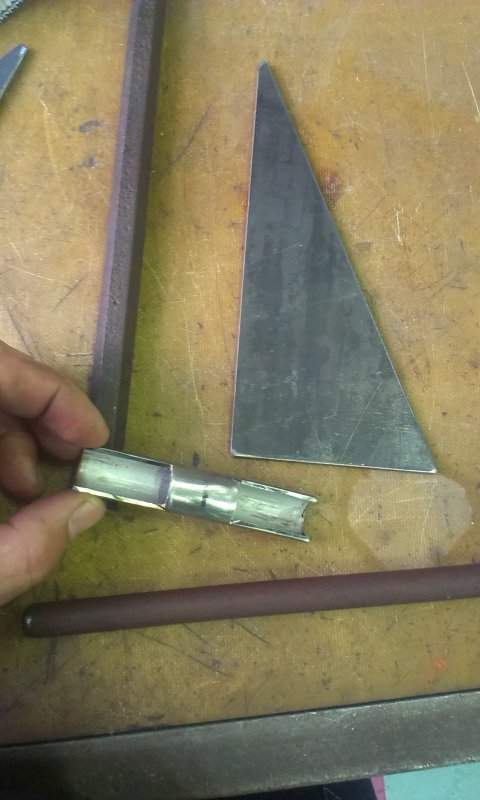

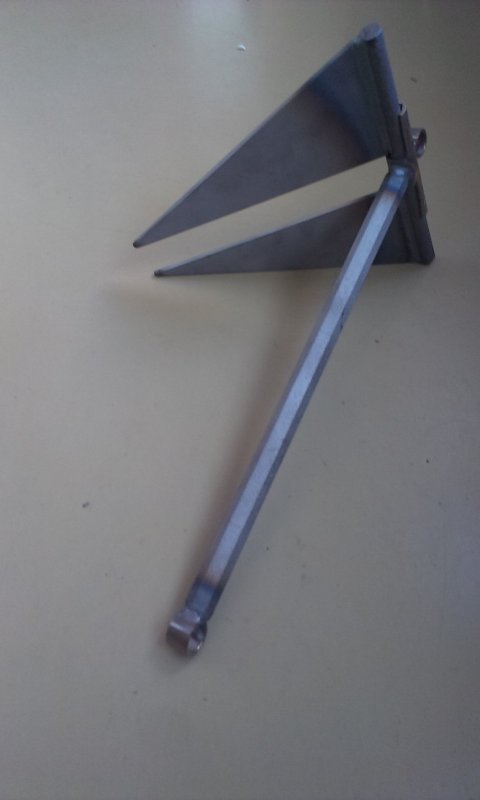

Вырезаем два треугольника ,защищаем от заусенцев .Берем трубу ( я нашел нержу ) с одной и с другой стороны вырезаем ограничитель для  хода лап болгаркой и ножовкой ,делаем петли и все собираем и варим . Думаю не надо все подробно описывать процесс заготовок и сборки всех деталей ( все очень легко и просто ) если кому-то нужны размеры , напишу . Все отпесочил ,осталось покрасить и зачистить швы .Может кому-то пригодится заметка

Рассказать друзьям:
,
4397 просмотров, 20 комментариев

Комментарии (20)

2 октября 2015, 20:06
рейтинг: 600
откуда: Новосиб
хороши шов+
только рога лучше разносить по краям, т.е поменять левый с правым, но в транспортировке такой удобнее.
+0 0
2 октября 2015, 20:10
рейтинг: 542
откуда: новосибирск
Очевидность, вот именно из-за этого сделал так ,очень удобно :-)
+0 0
3 октября 2015, 7:07
рейтинг: 335
откуда: Убинка.Новосибирск.Сухарка.
snai,
Михаил, сталь ХВГ для сварных конструкций не применяется. Это легированная инструментальная сталь. ??
+0 0
3 октября 2015, 9:40
рейтинг: 542
откуда: новосибирск
Василич777, Мы аргоном с присадкой верили .
+0 0
3 октября 2015, 10:34
рейтинг: 1732
откуда: уже в Бердске.
Для какой лодки (размер) варился якорь? Размеры заготовок можно?
+0 0
3 октября 2015, 13:16
рейтинг: 542
откуда: новосибирск
ЯМАЛ-БЕРД, в понедельник напишу размеры ,его под рукой нету ,отцу дал на рыбалку ,чтоб тестил :-) размер лодки 3.20 хантер 320лк
+0 0
отредактировано 3 октября 2015, 13:18
3 октября 2015, 13:42
рейтинг: 7277
откуда: Новосибирск
Можно производство налаживать.++
+0 0
4 октября 2015, 14:25
рейтинг: 4087
откуда: Новосибирск
я себя такой сварил на работе, недельку назад)))
+0 0
4 октября 2015, 16:08
рейтинг: 7277
откуда: Новосибирск
Fisherman., о как, а мне-))) Хоть начну....с начало якорь , потом лодку и мотор-)))
+0 0
4 октября 2015, 18:28
рейтинг: 542
откуда: новосибирск
Fisherman., тестил ?
+0 0
4 октября 2015, 20:11
рейтинг: 4087
откуда: Новосибирск
Хищник123, ещё свой то не тестил))) как лодку приобретёшь и тебе за спасибо сделаю)))
+0 0
4 октября 2015, 20:20
рейтинг: 4087
откуда: Новосибирск
snai, не успел ещё, 3.5кг сделал))) а почему кольца из обрезков трубы? трудно было пруток загнуть?)))
И правильно написали выше что сталь ХВГ для сварки не используют, это легированная сталь для изготовления измерительного и режущего инструмента))) недавно просто на 5 разряд Электрогазосварщика сдал вот и помню ещё всё)))
+0 0
4 октября 2015, 22:59
рейтинг: 600
откуда: Новосиб
Fisherman., а чем ХВГ для якоря плоха )))))
+0 0
4 октября 2015, 23:19
рейтинг: 4087
откуда: Новосибирск
Очевидность, якорь не цельная деталь а конструкция в которой есть сварные элементы, для таких конструкций как якорь обычно используют Ст3 ПС (полу спокойную) или СП (спокойная сталь) Роман ради тебя даже конспект свой нашёл :D Вообщем ХВГ при сильных нагрузках просто "лопнит" по швам...
+0 0
5 октября 2015, 10:08
рейтинг: 3387
откуда: Новосибирск.Западный ж/м.
После сварки инструментальные стали необходимо отпускать 500-600град. Иначе может просто отвалиться при падении на камень.
+0 0
5 октября 2015, 12:16
рейтинг: 4087
откуда: Новосибирск
Gennadii., 860 град.
+0 0
5 октября 2015, 12:28
рейтинг: 542
откуда: новосибирск
Fisherman., лапы из чернухи ,лопаться там не чему .ты же не камни собрался с бревнами кантовать, Ты не путай газовую горелку ,от аргона ,там горелка другая .
+0 0
5 октября 2015, 15:33
рейтинг: 3387
откуда: Новосибирск.Западный ж/м.
Fisherman., 860град.- это температура для закалки.Я 15 лет в термичке отработал.
+0 0
5 октября 2015, 15:42
рейтинг: 4087
откуда: Новосибирск
Gennadii., я не термист, спорить не буду, память подводит значит)))
+0 0
5 октября 2015, 15:59
рейтинг: 335
откуда: Убинка.Новосибирск.Сухарка.
Геннадий и Александр- вы оба молодцы! Классный термист и дипломированный сварщик- профессии на вес золота. С уважением. Удачи.
+0 0
