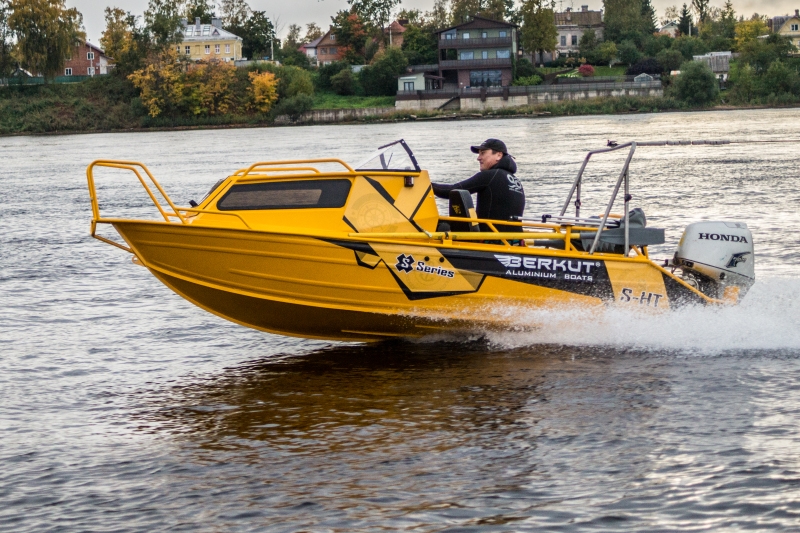

Всем привет. Опять на переоборудовании лодкаWellboat-37. Понравилась мне лодочка Беркут с полурубкой, такой вариант был одобрен и заказчиком.


Вложения

  • 0e6b33576f3f5fb6207654b94ff56746.jpg
    392.6 КБ · Просмотры: 193

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

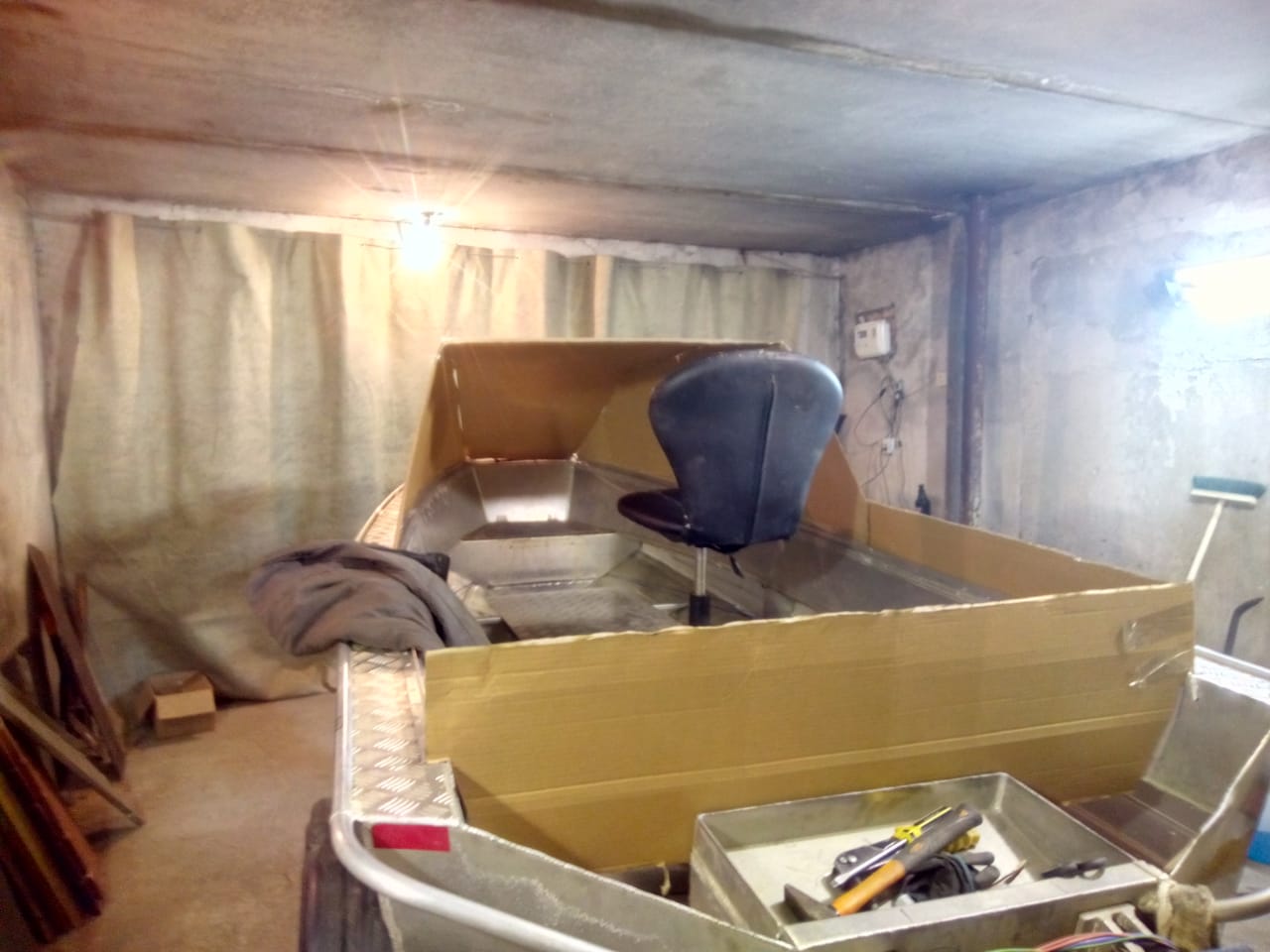

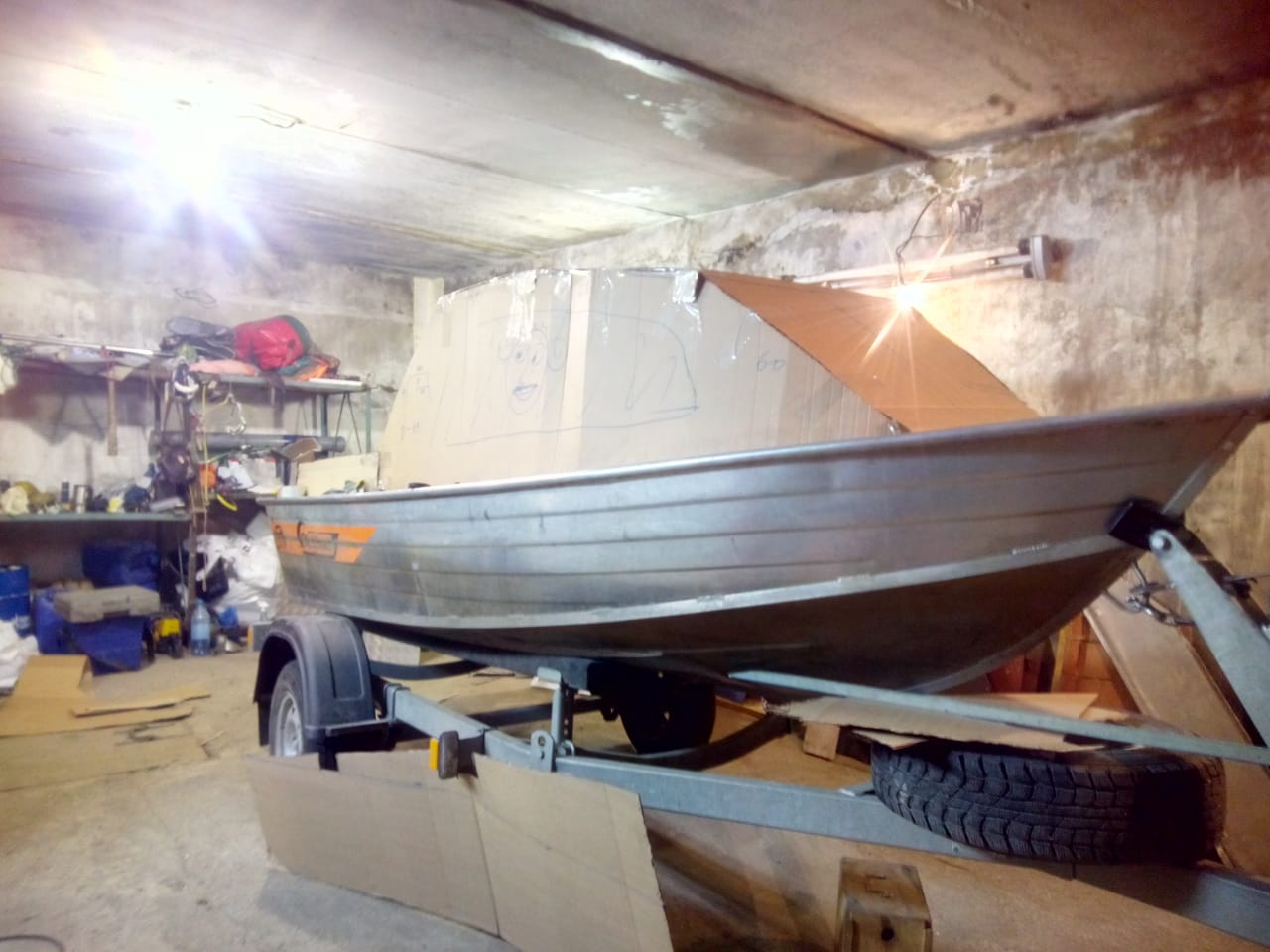

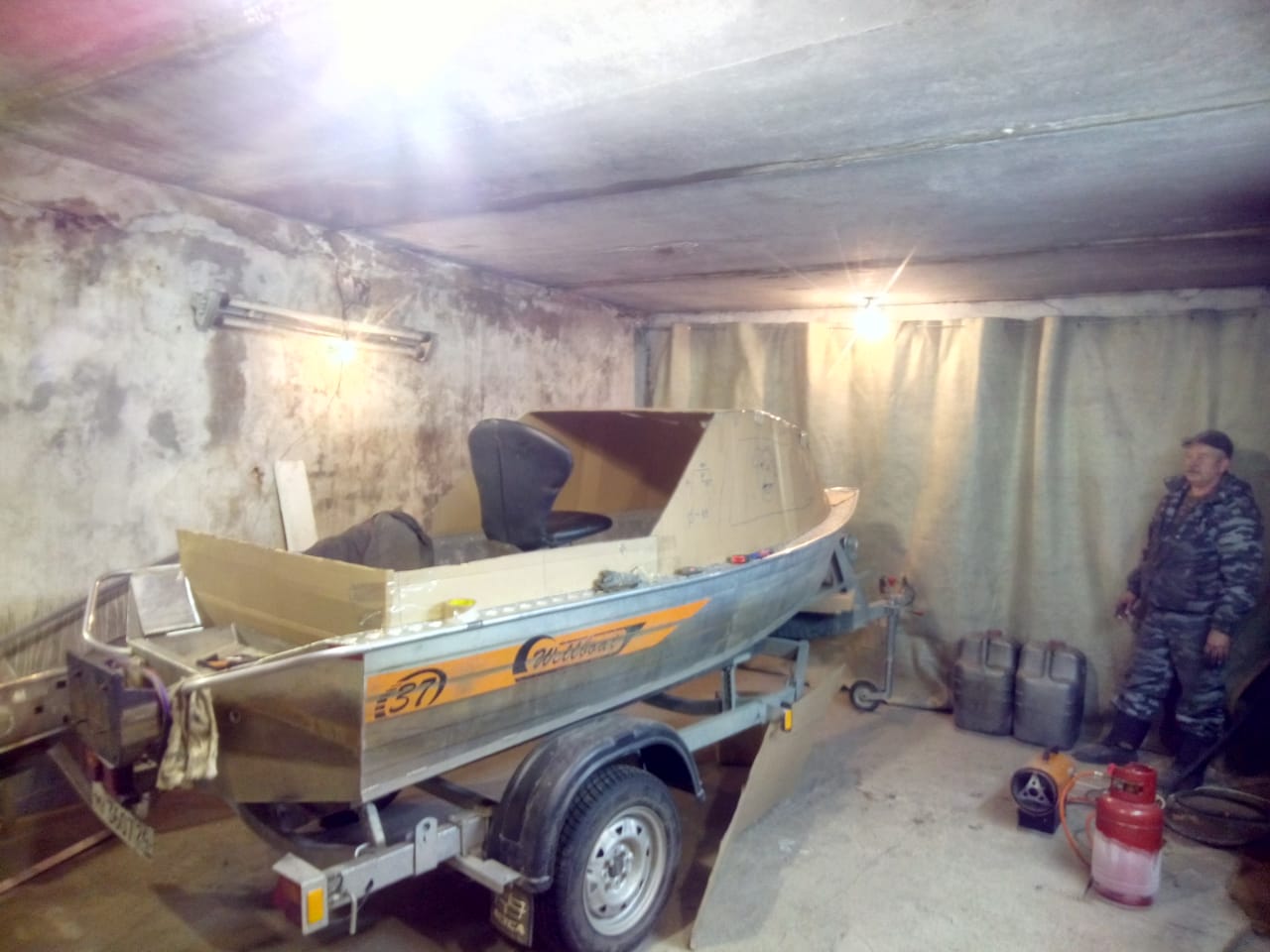

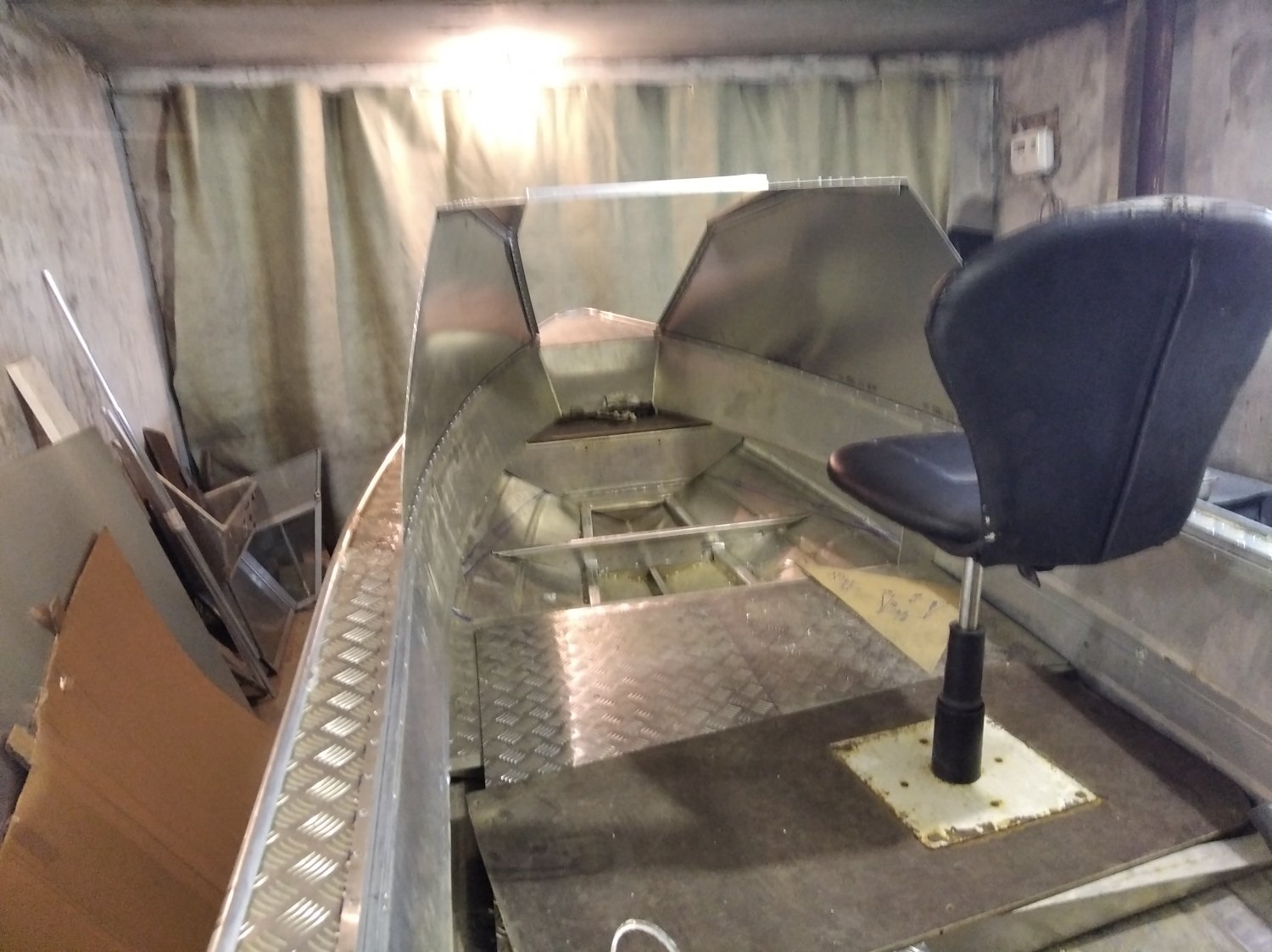

И началась работа. С начала вырезал все лишнее, и сделал из картона макет полурубки.


Вложения

  • IMG-20220104-WA0003.jpg
    106.7 КБ · Просмотры: 336
  • IMG-20220104-WA0004.jpg
    96.3 КБ · Просмотры: 294
  • IMG-20220104-WA0005.jpg
    100.7 КБ · Просмотры: 353

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

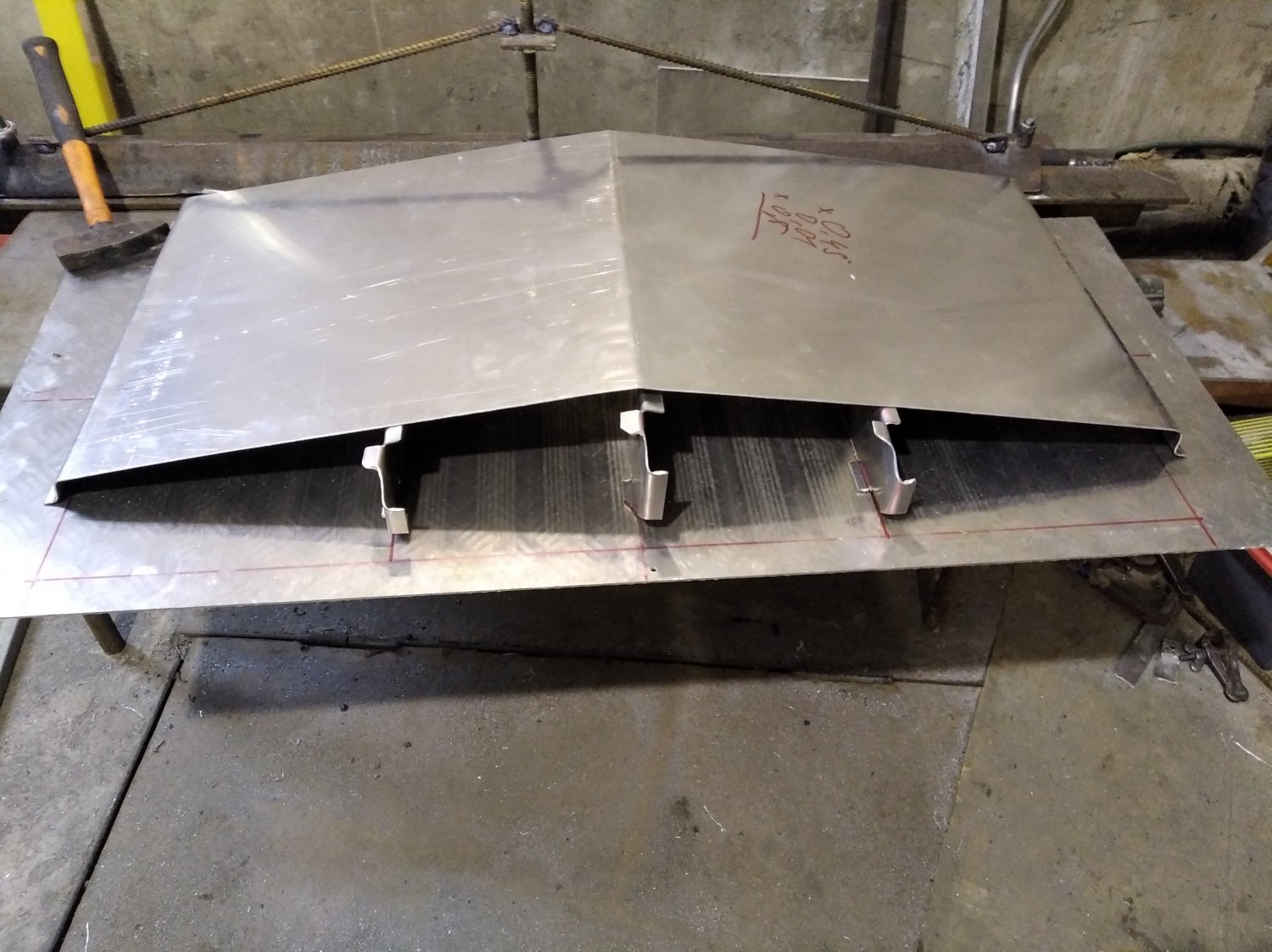

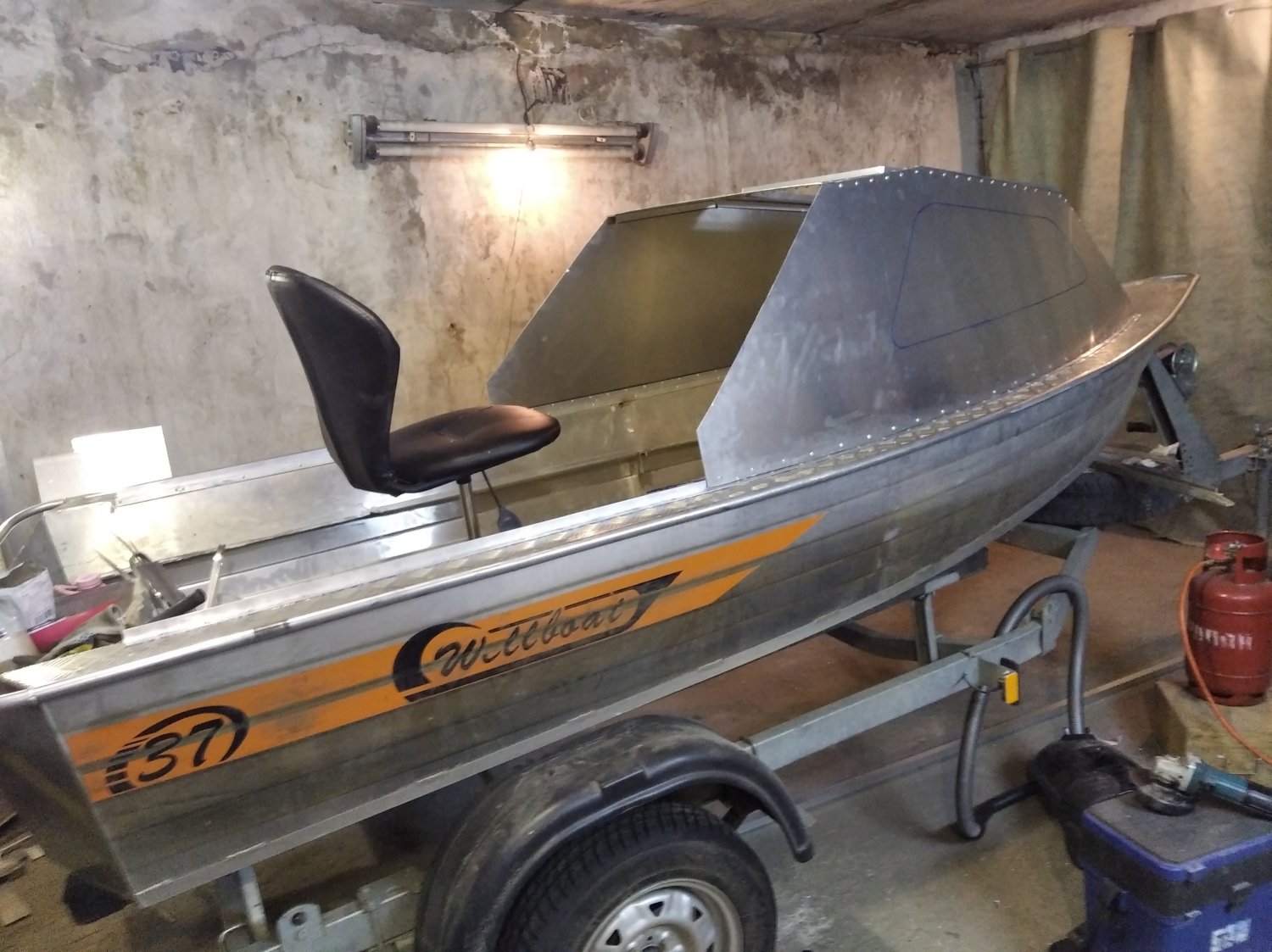

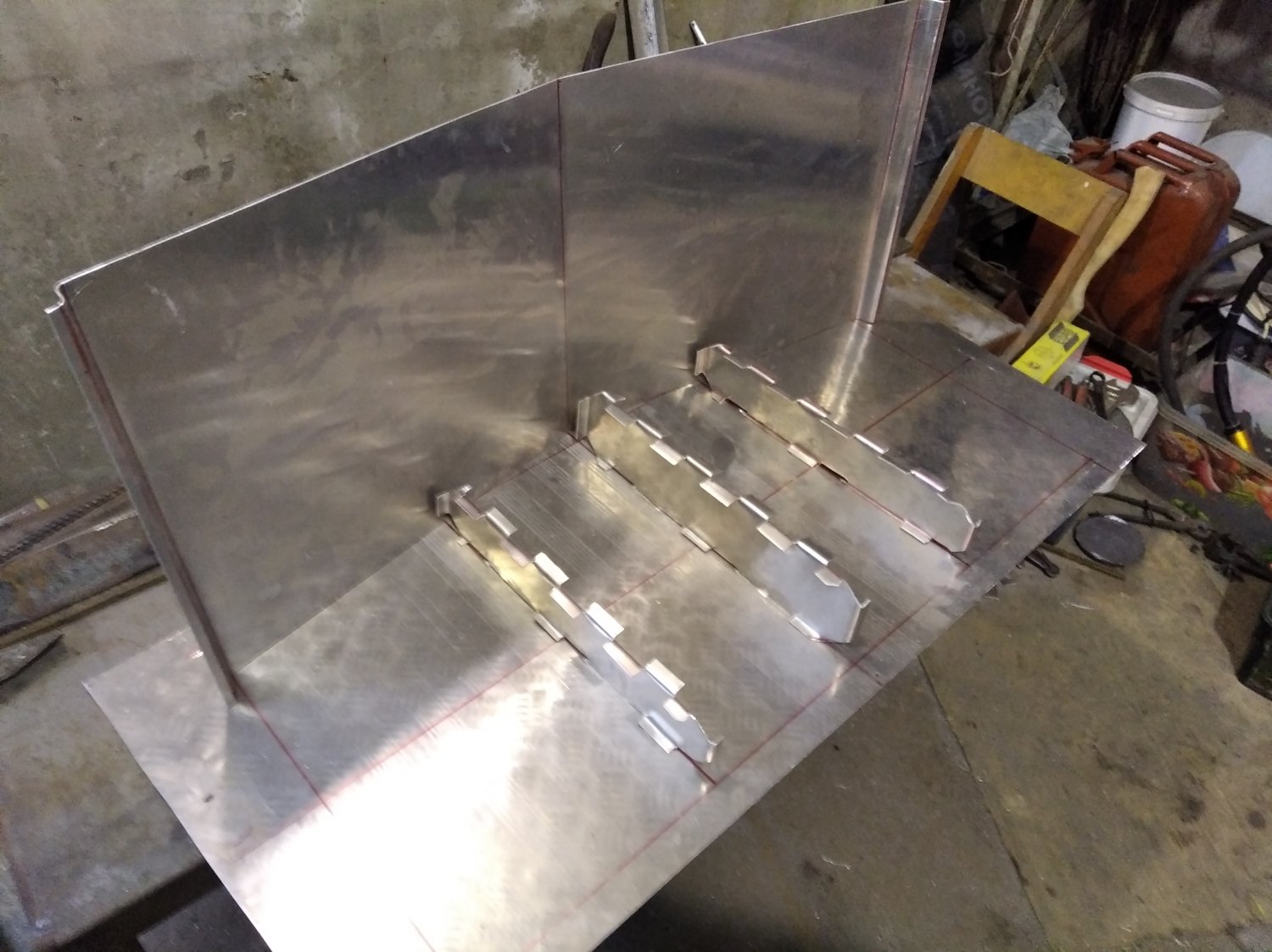

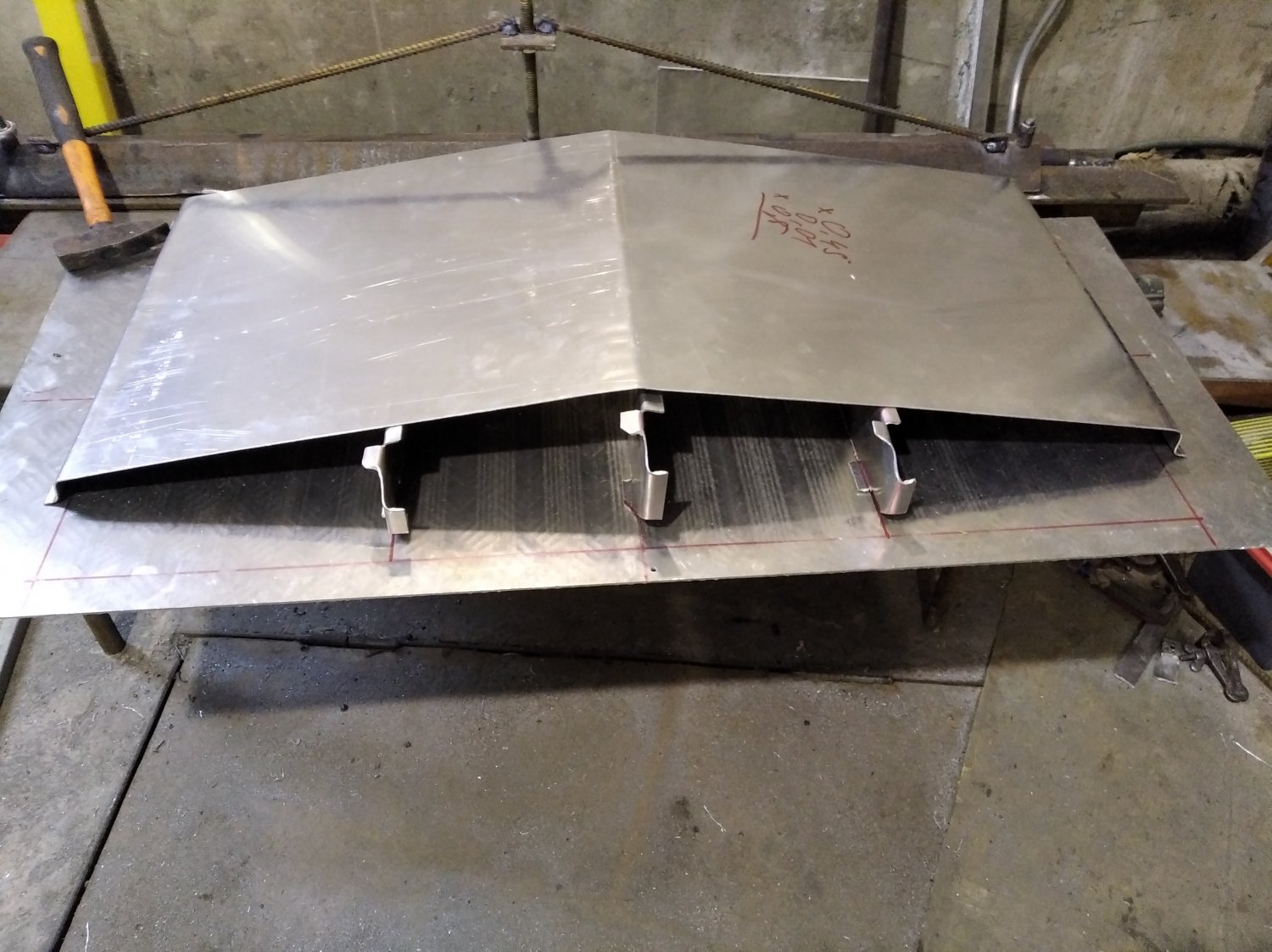

Закупил материал, по шаблонам нарезал панели, примерил.


Вложения

  • IMG_20220205_181100.jpg
    201.7 КБ · Просмотры: 291
  • IMG_20220205_181112.jpg
    235.8 КБ · Просмотры: 265
  • IMG_20220205_181124.jpg
    241.2 КБ · Просмотры: 313

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

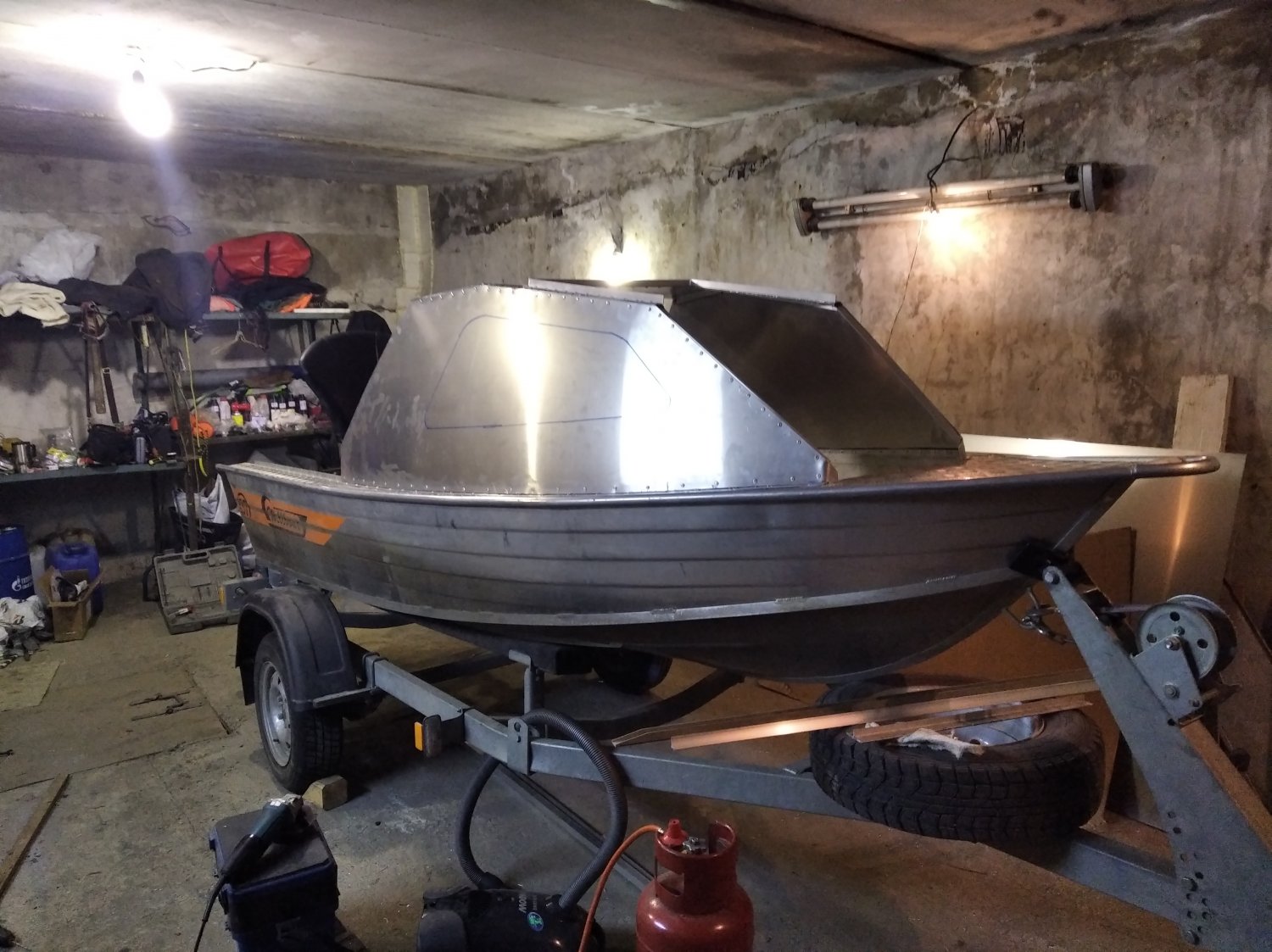

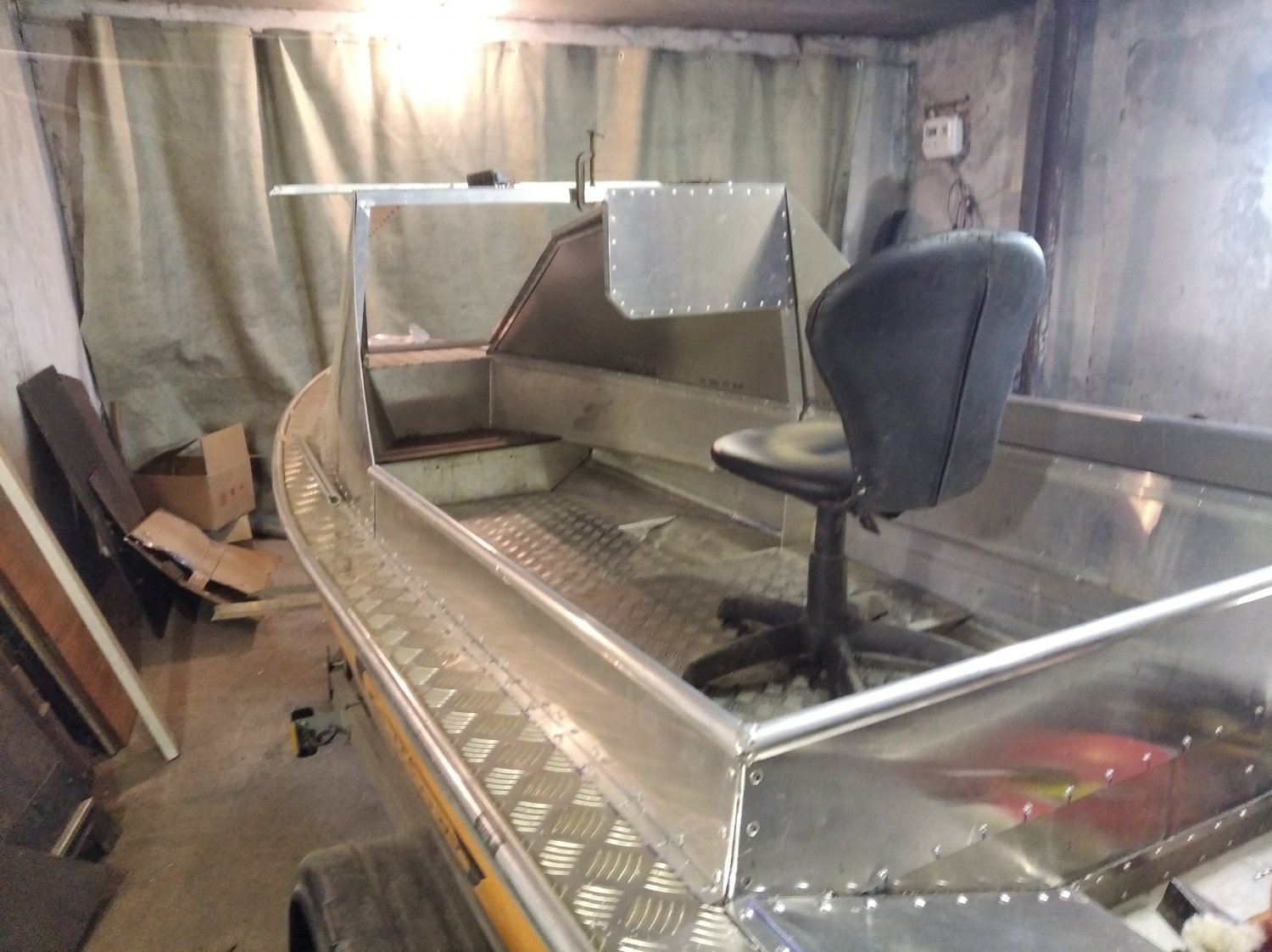

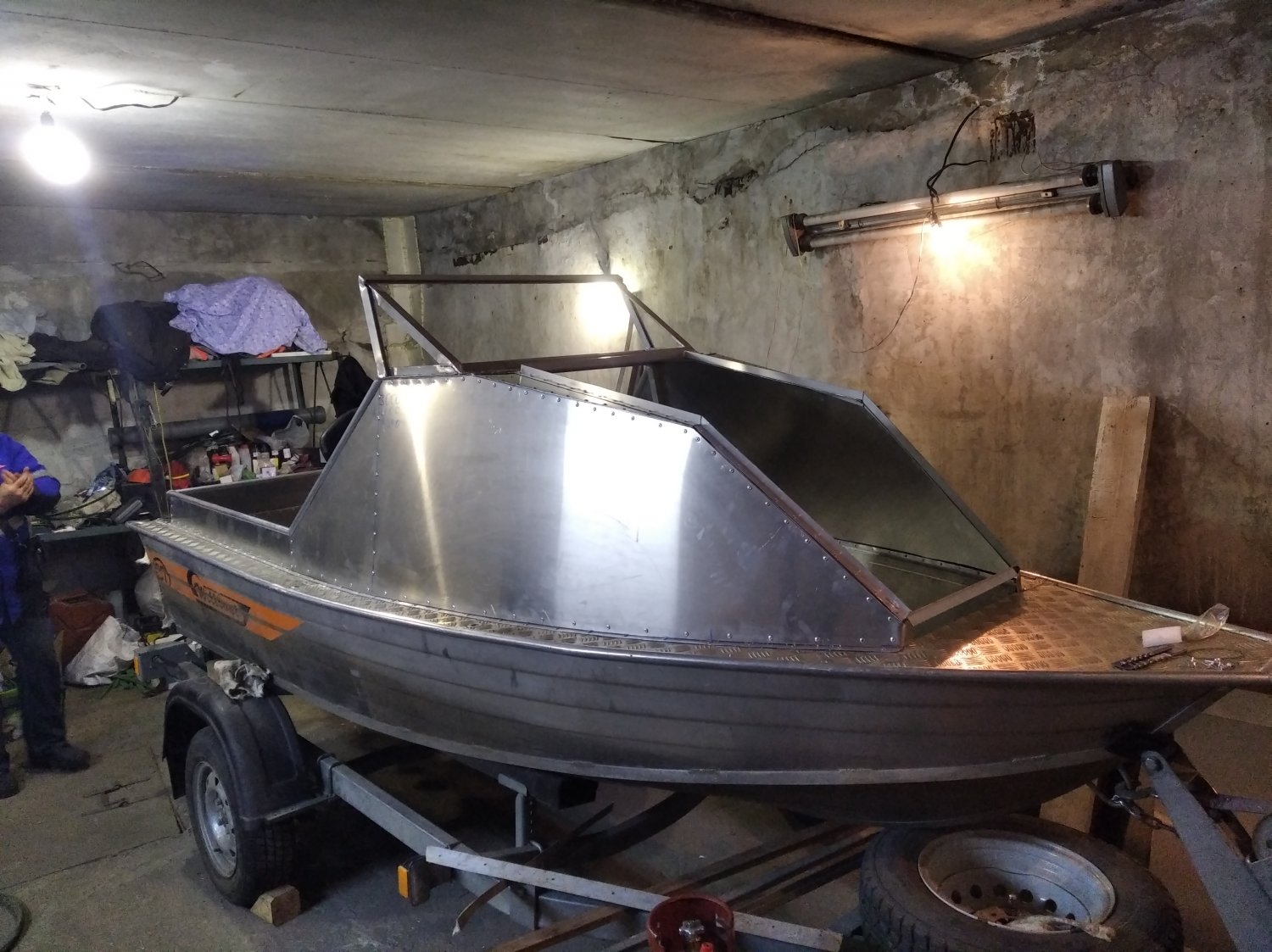

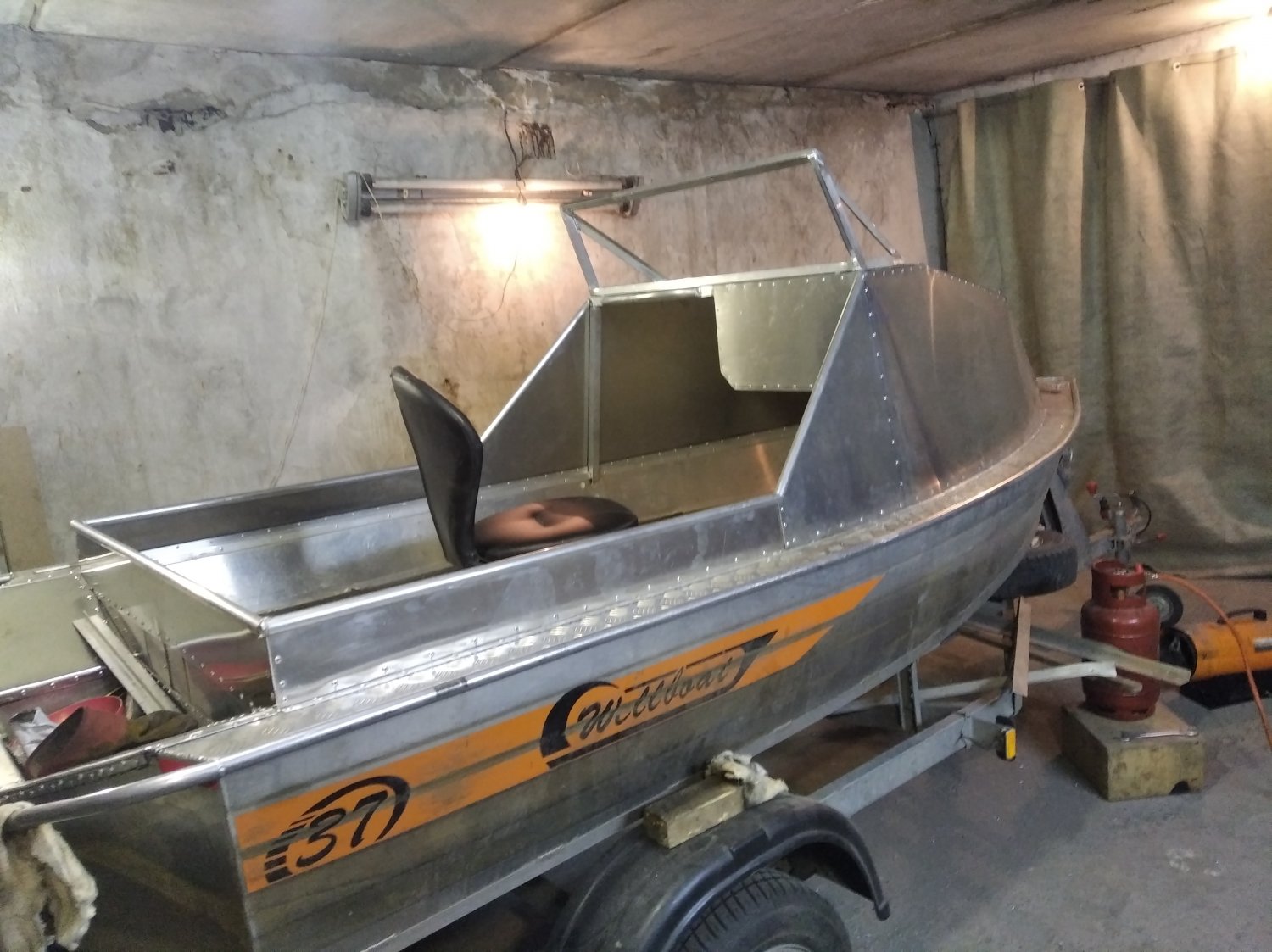

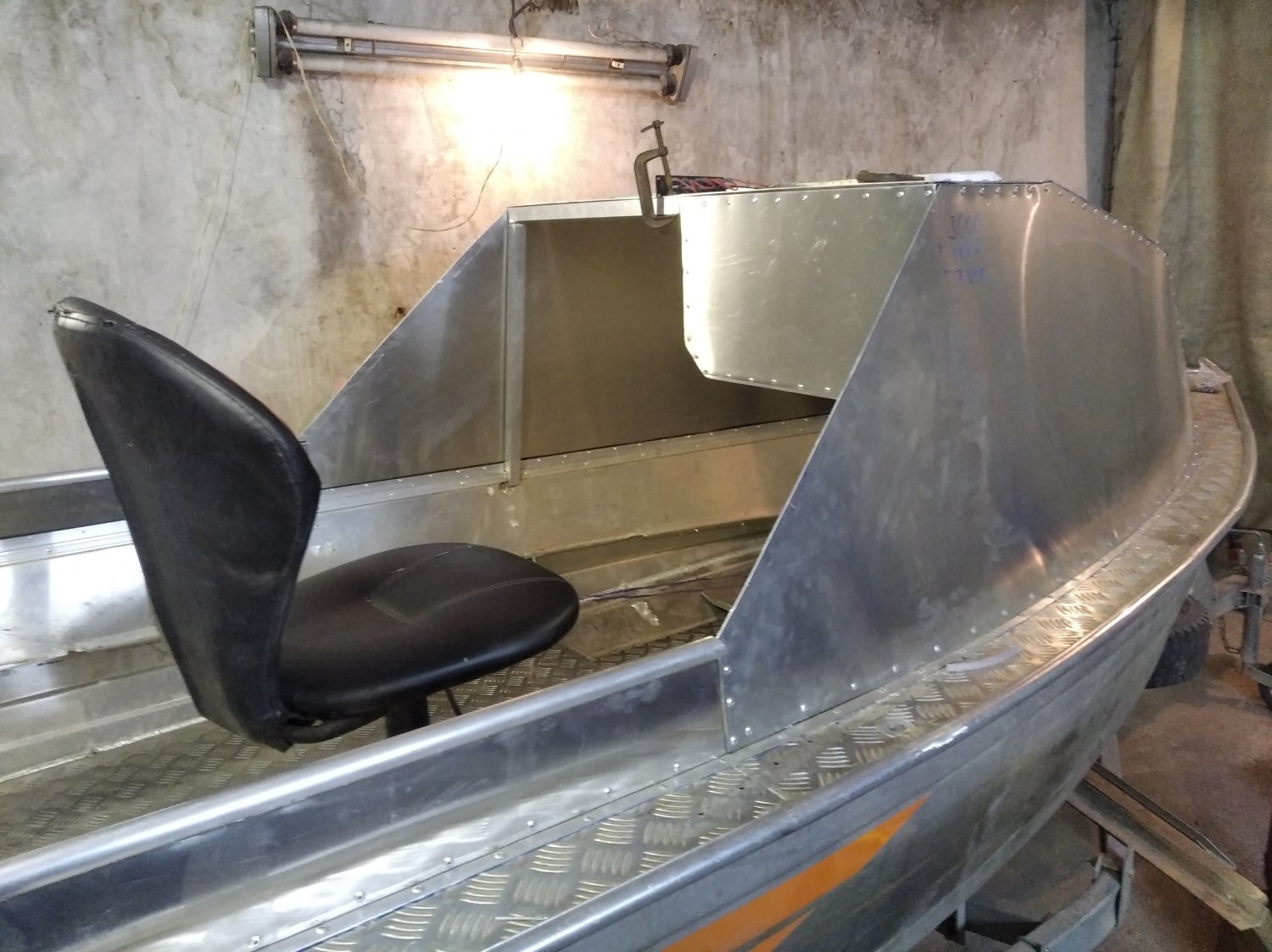

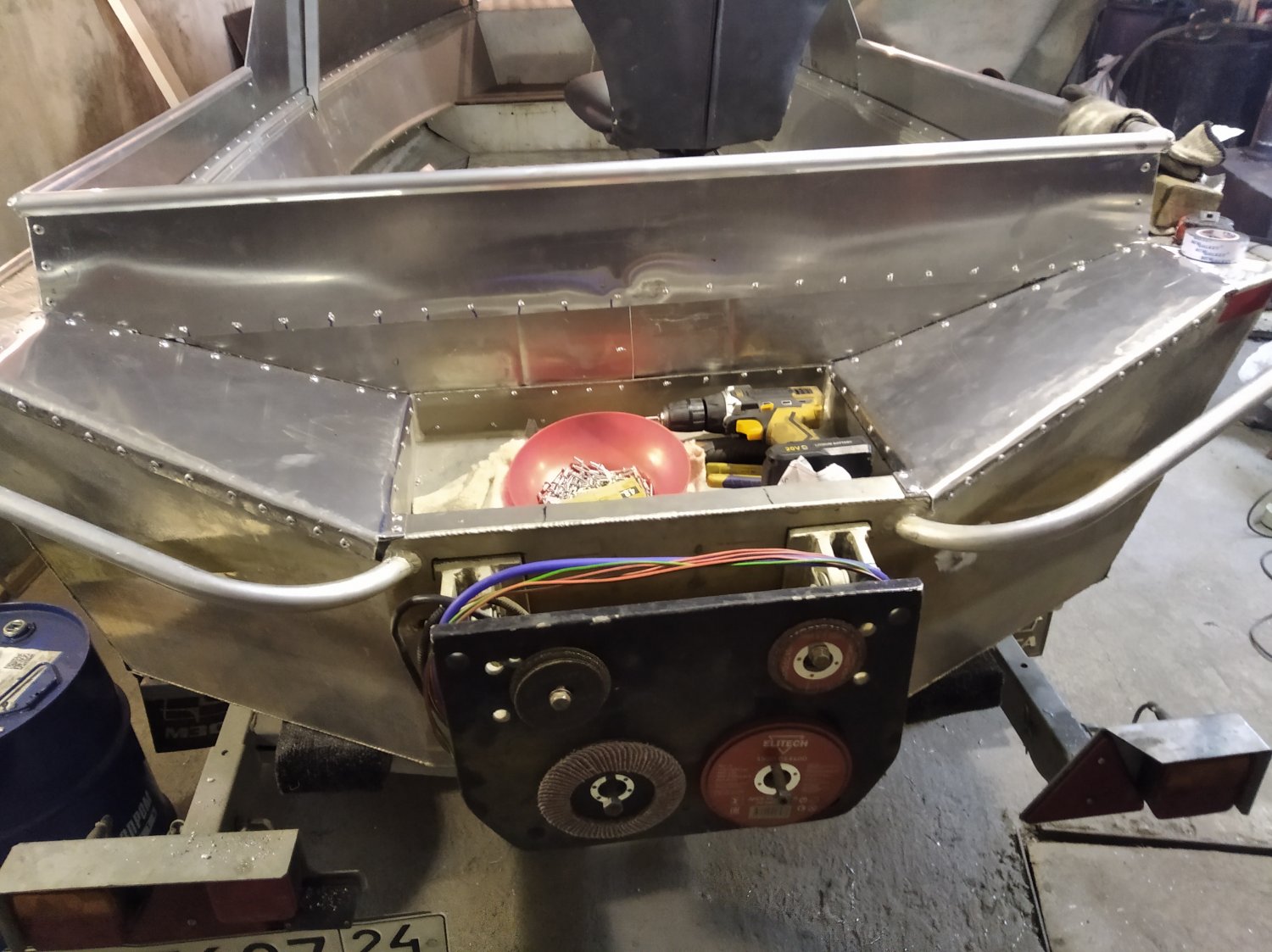

нарастил борта, зашил корму, примерил консоль под штурвал


Вложения

  • IMG_20220212_182105.jpg
    226.3 КБ · Просмотры: 187
  • IMG_20220212_182148.jpg
    215.8 КБ · Просмотры: 173
  • IMG_20220212_182113.jpg
    207.5 КБ · Просмотры: 212

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

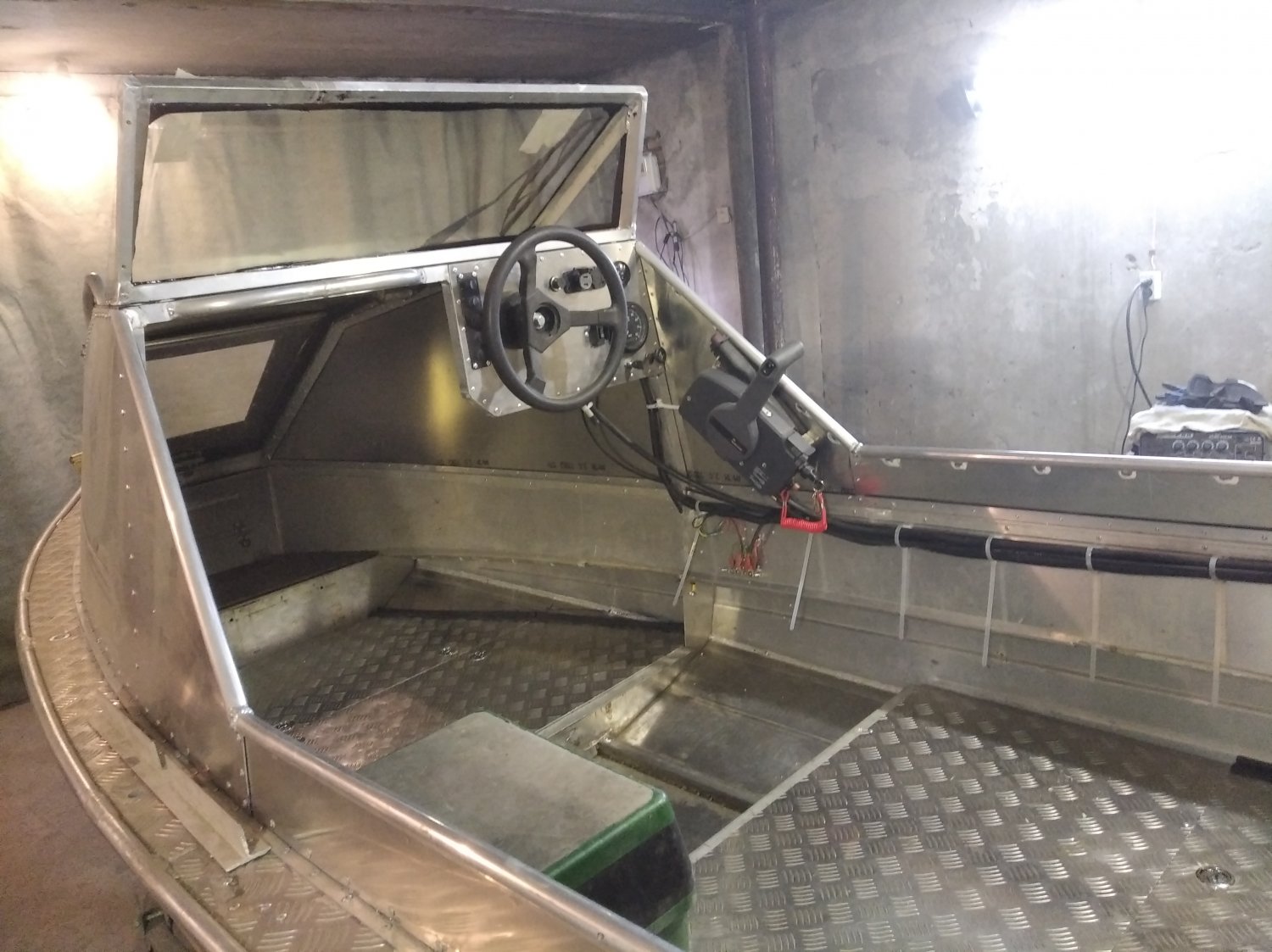

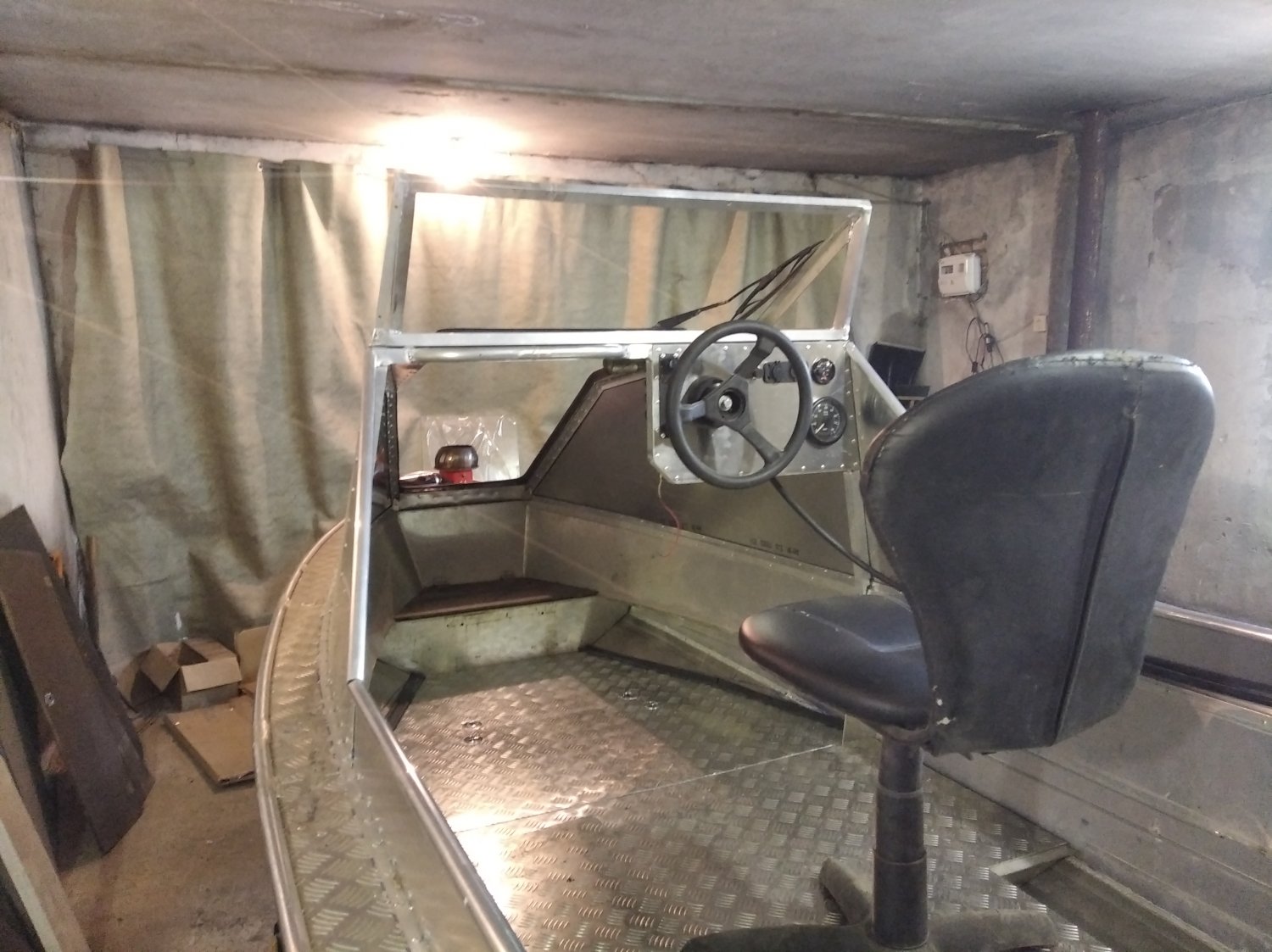

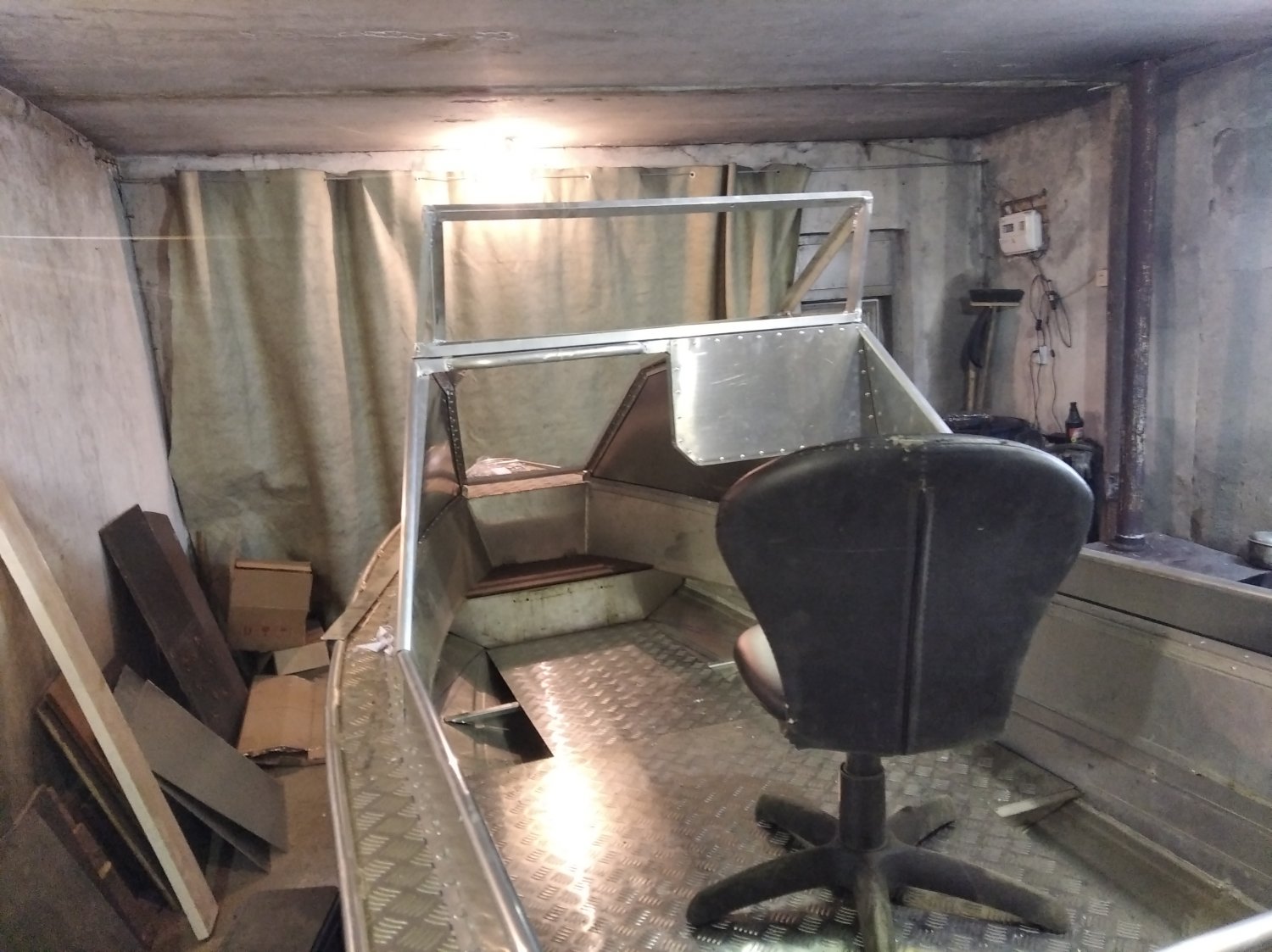

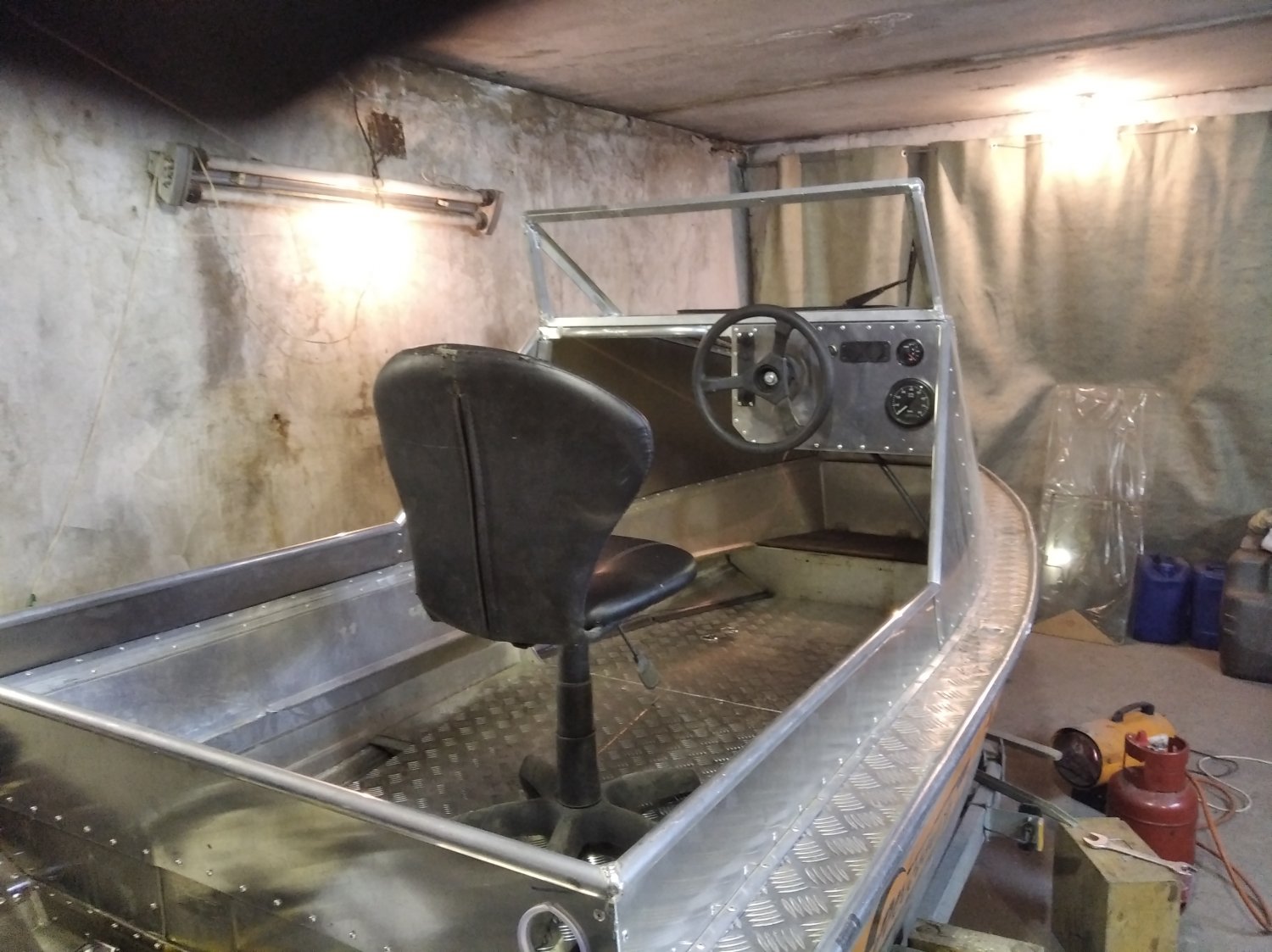

закрепил консоль, установил рамку ветрового стела


Вложения

  • IMG_20220213_193643.jpg
    219.5 КБ · Просмотры: 172
  • IMG_20220213_193634.jpg
    220.5 КБ · Просмотры: 139
  • IMG_20220213_193618.jpg
    251.9 КБ · Просмотры: 174

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

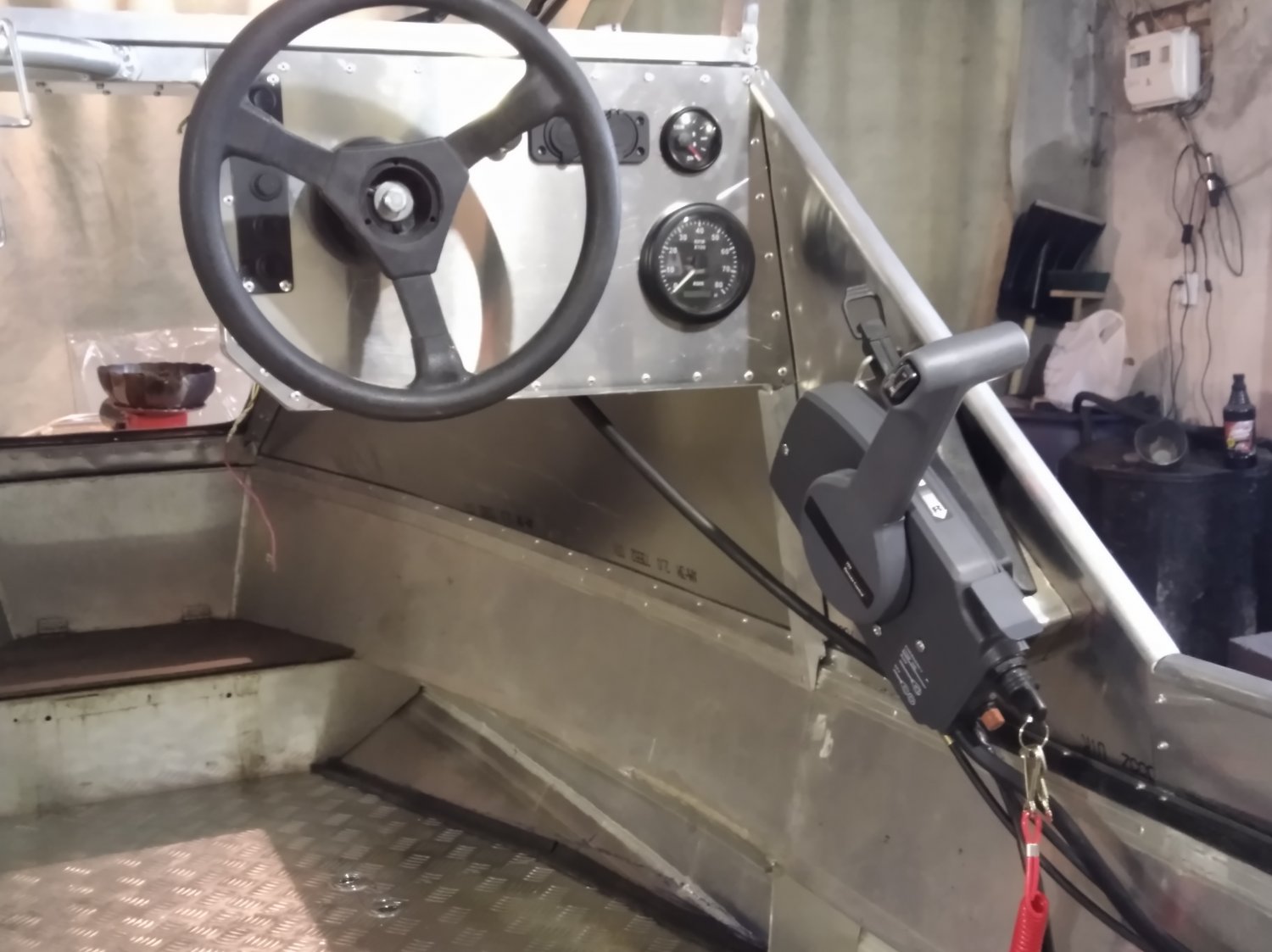

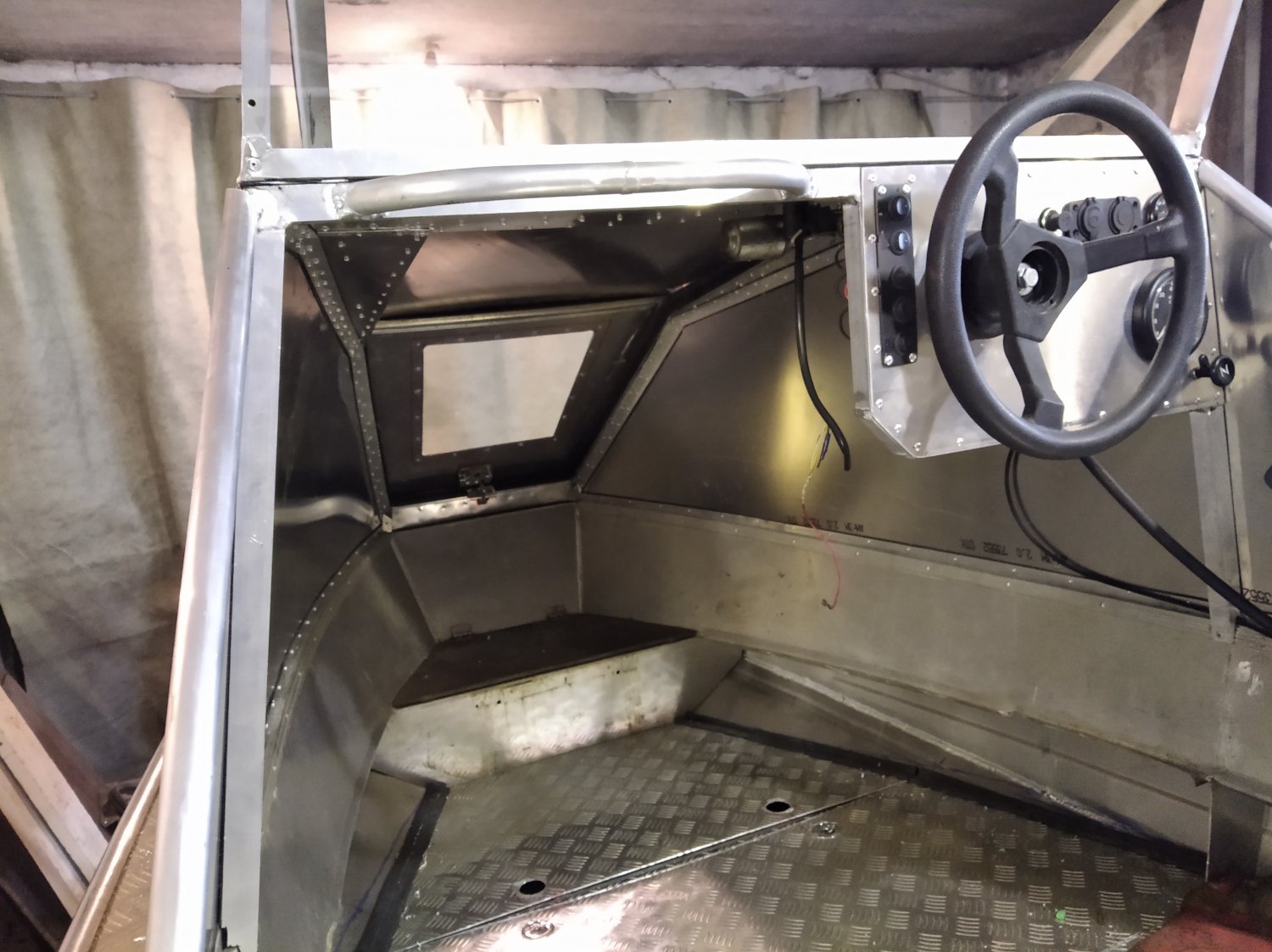

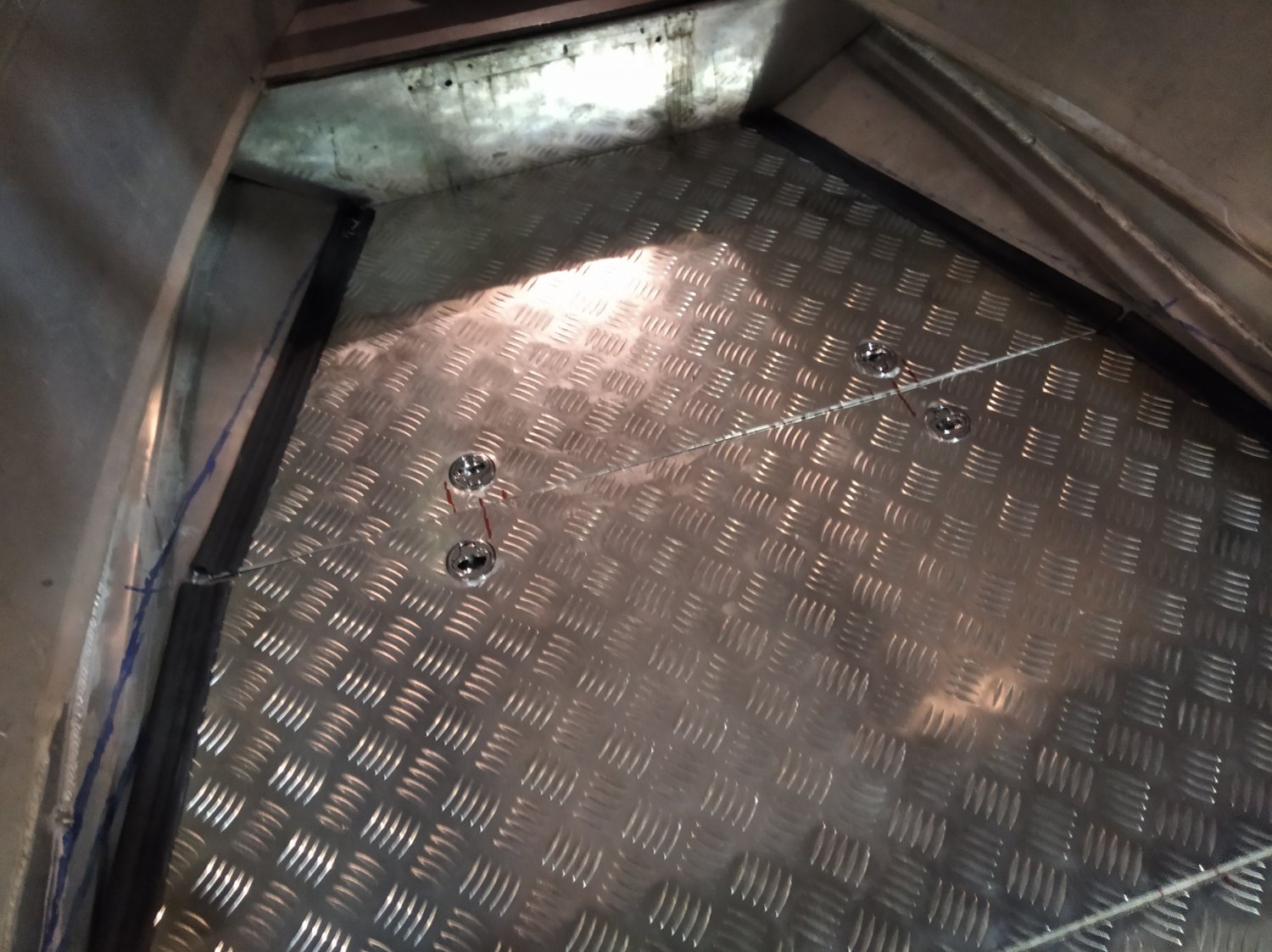

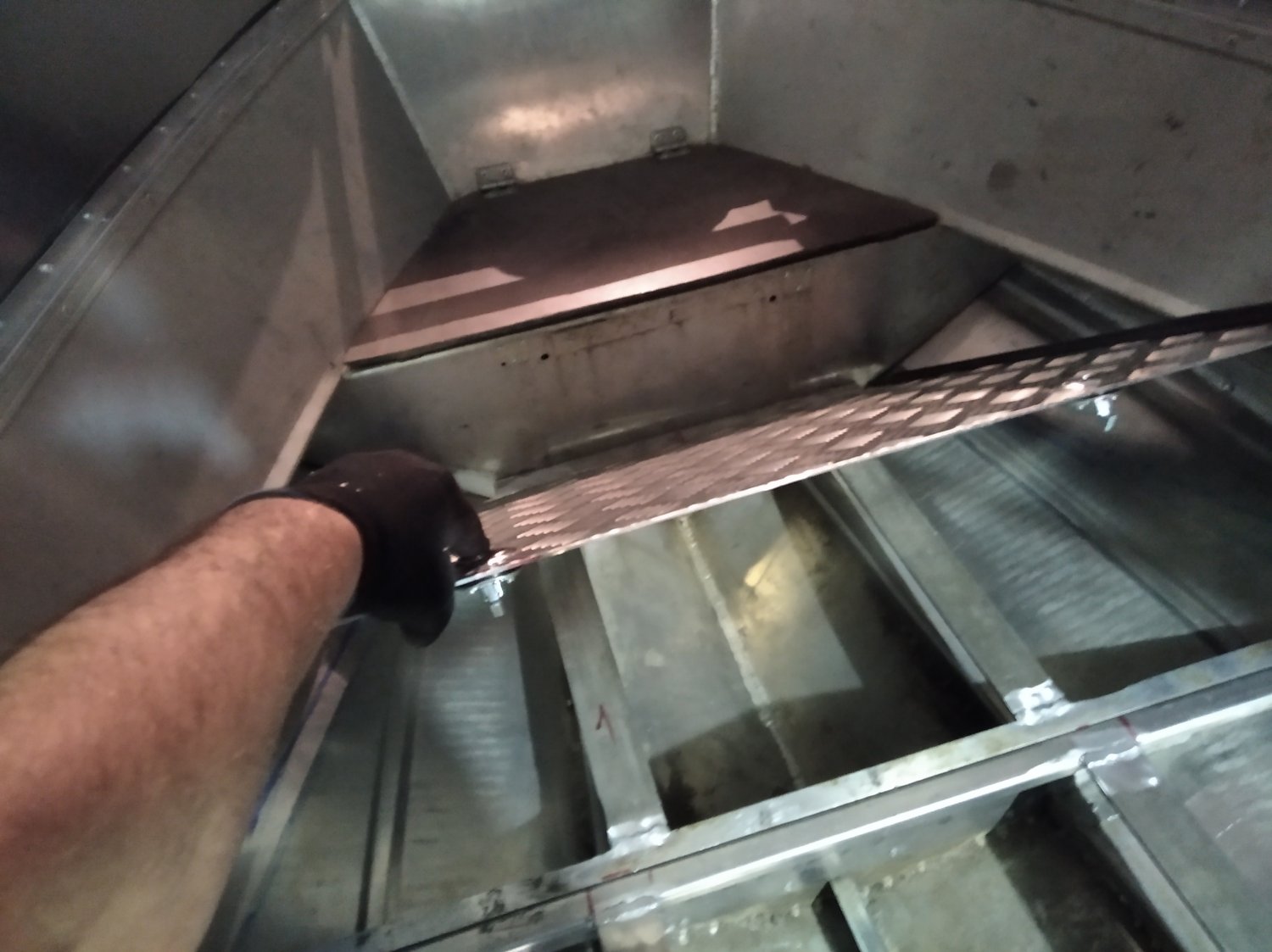

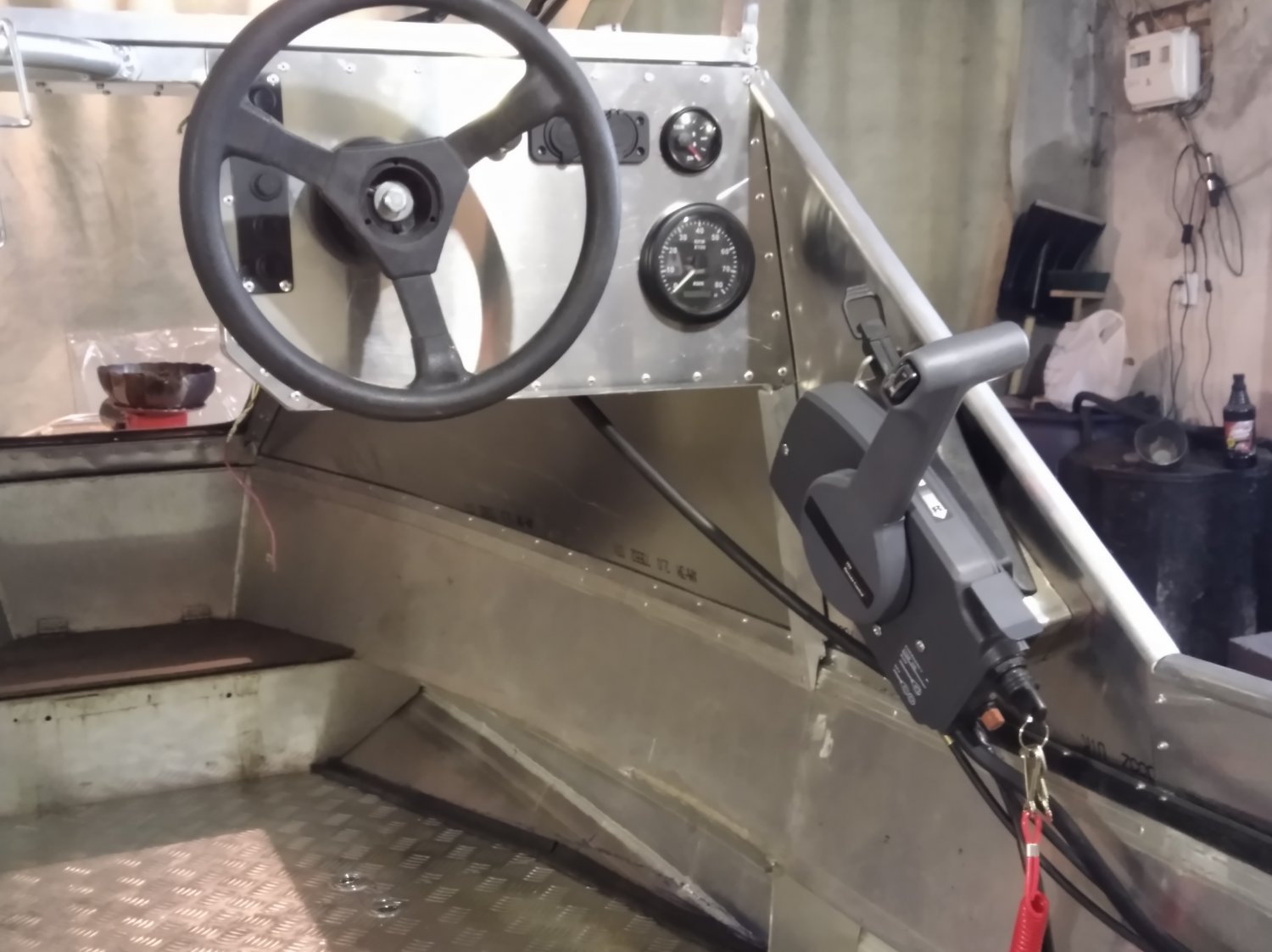

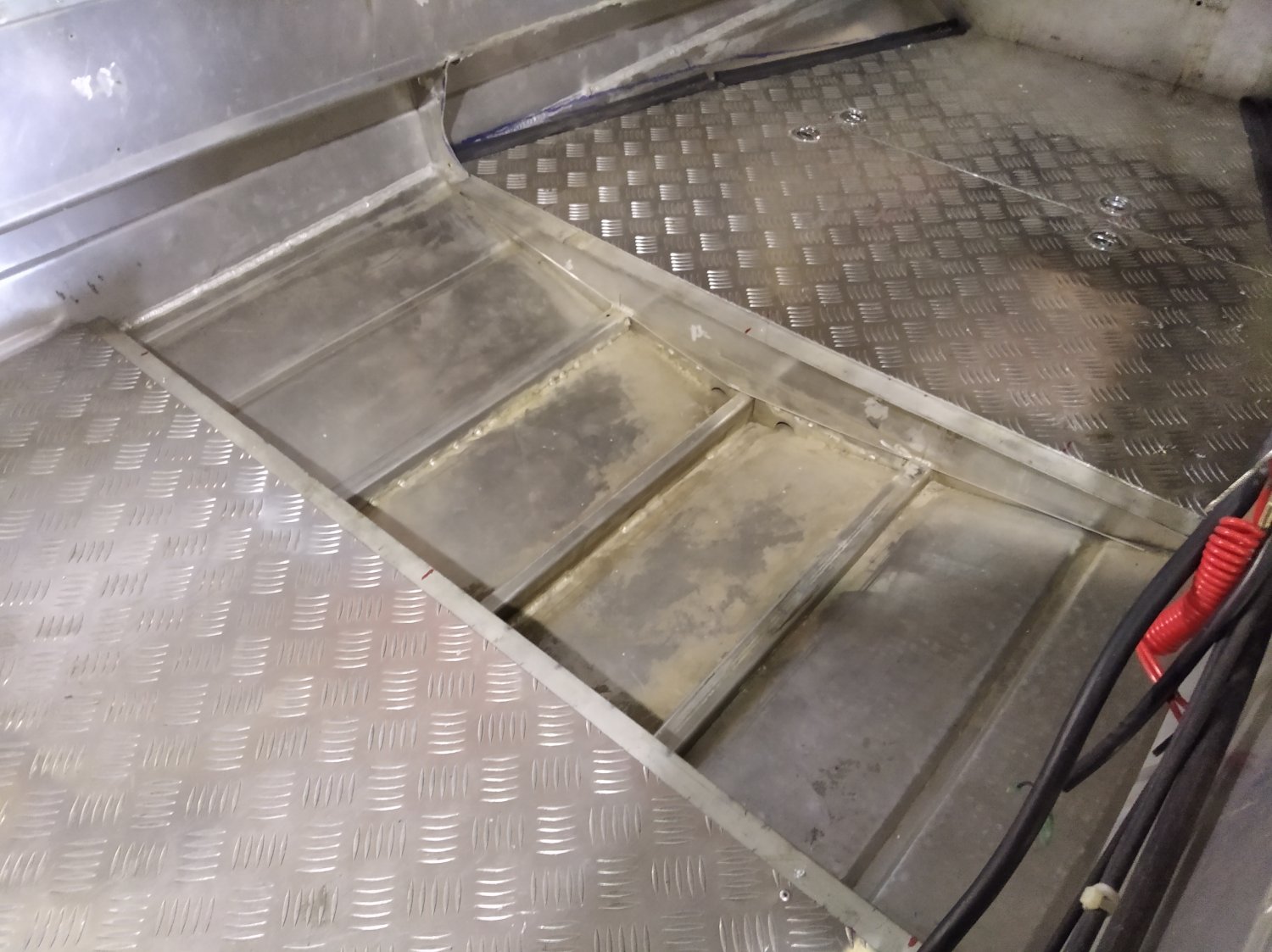

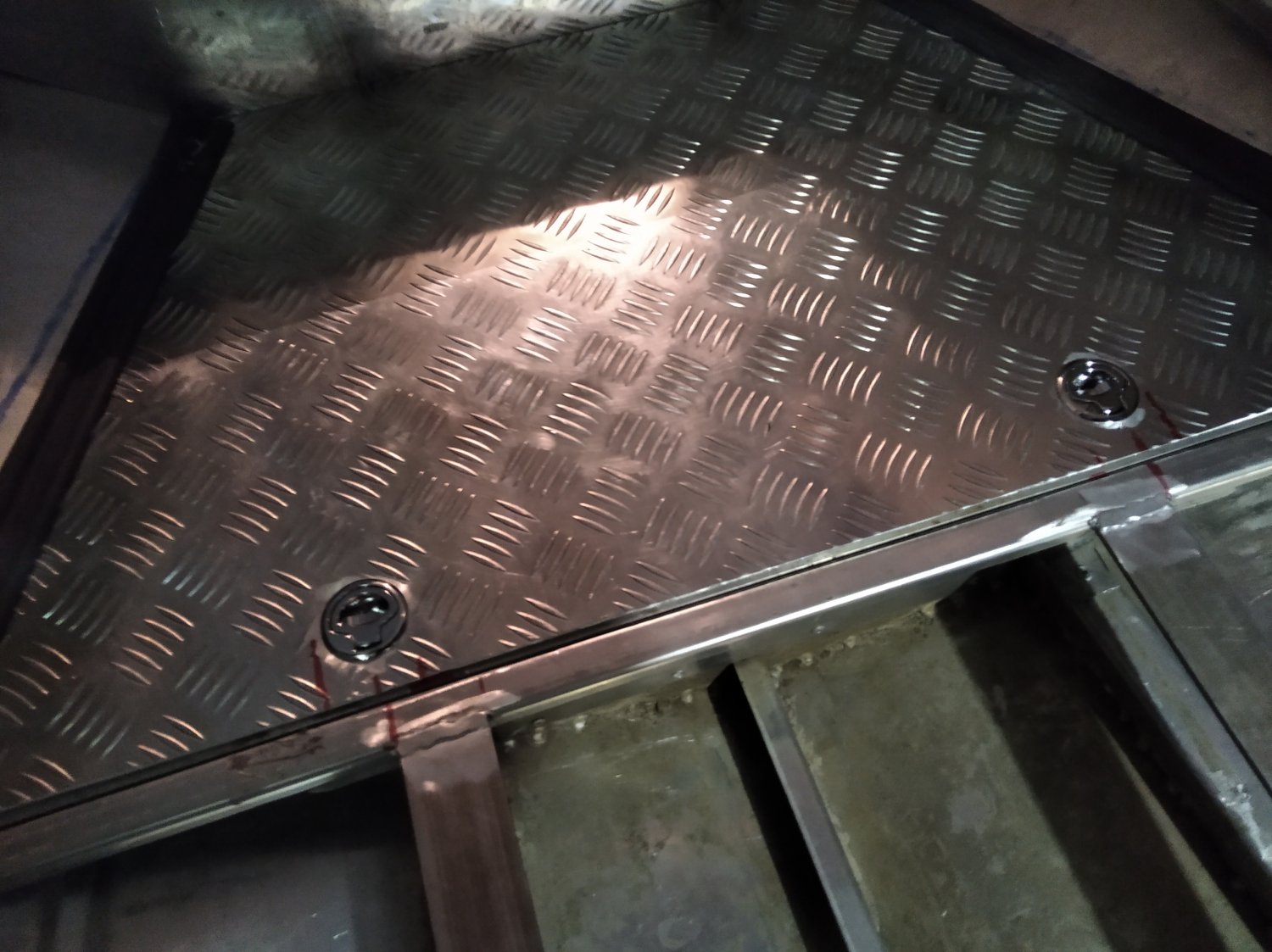

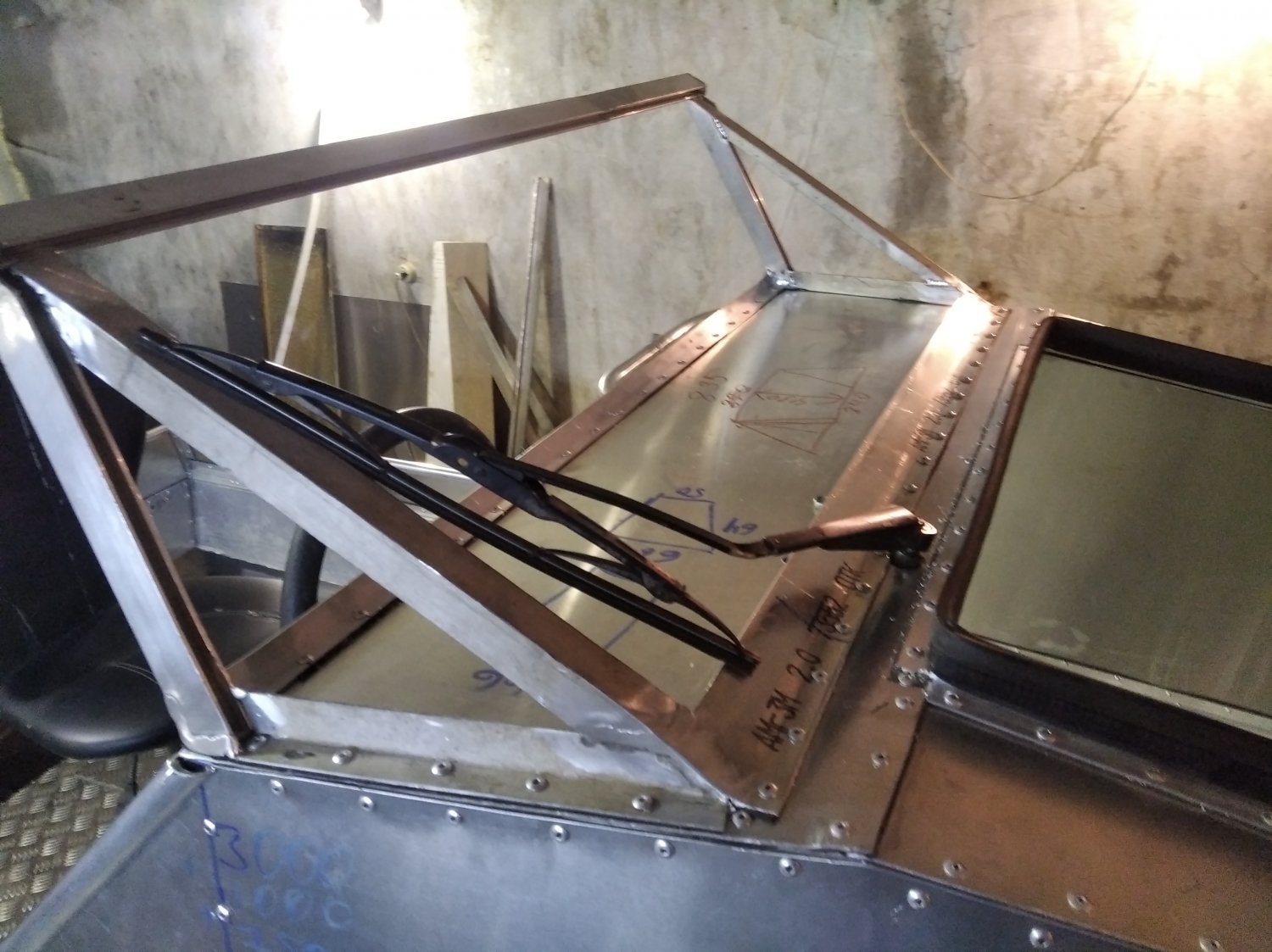

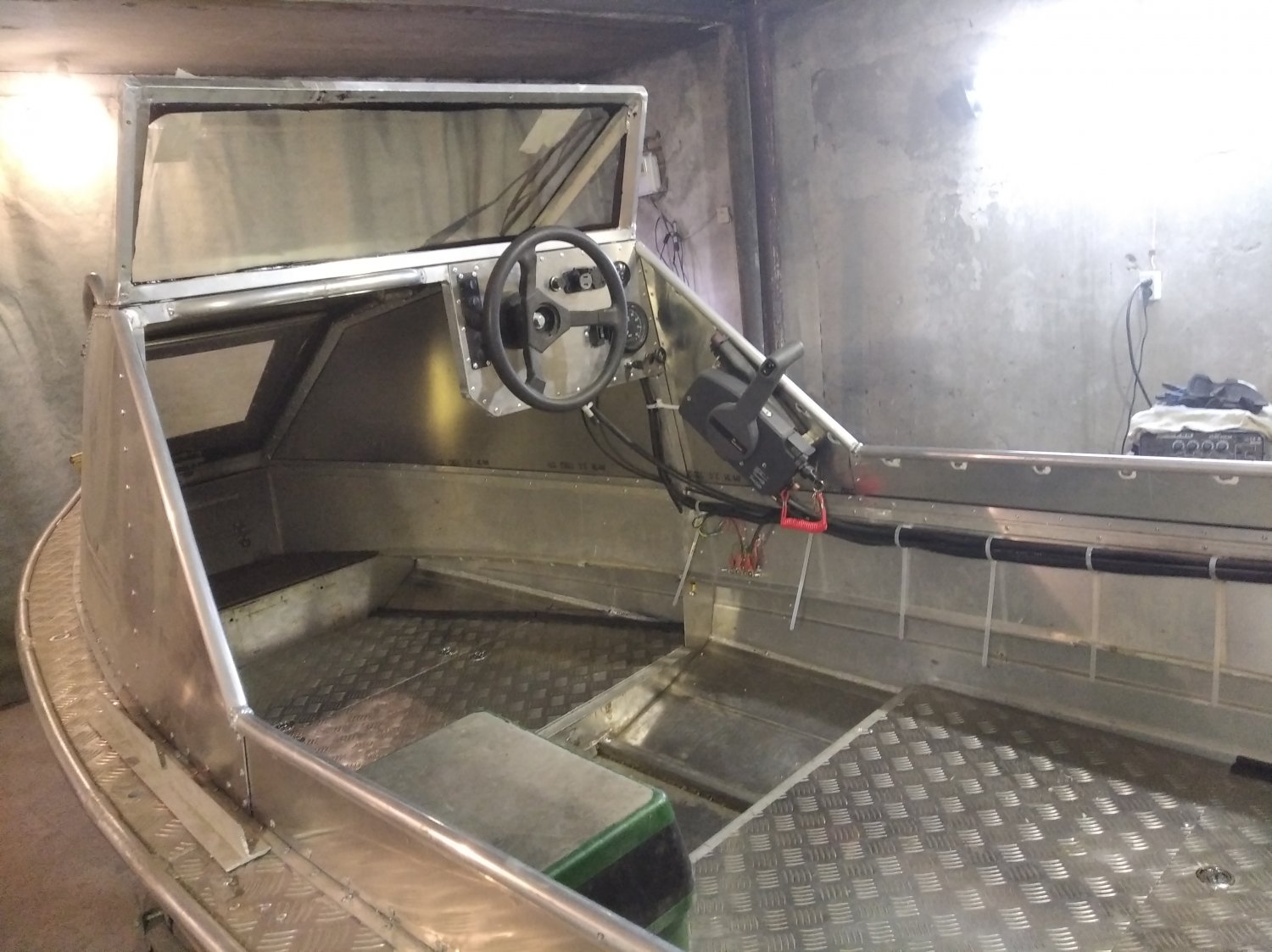

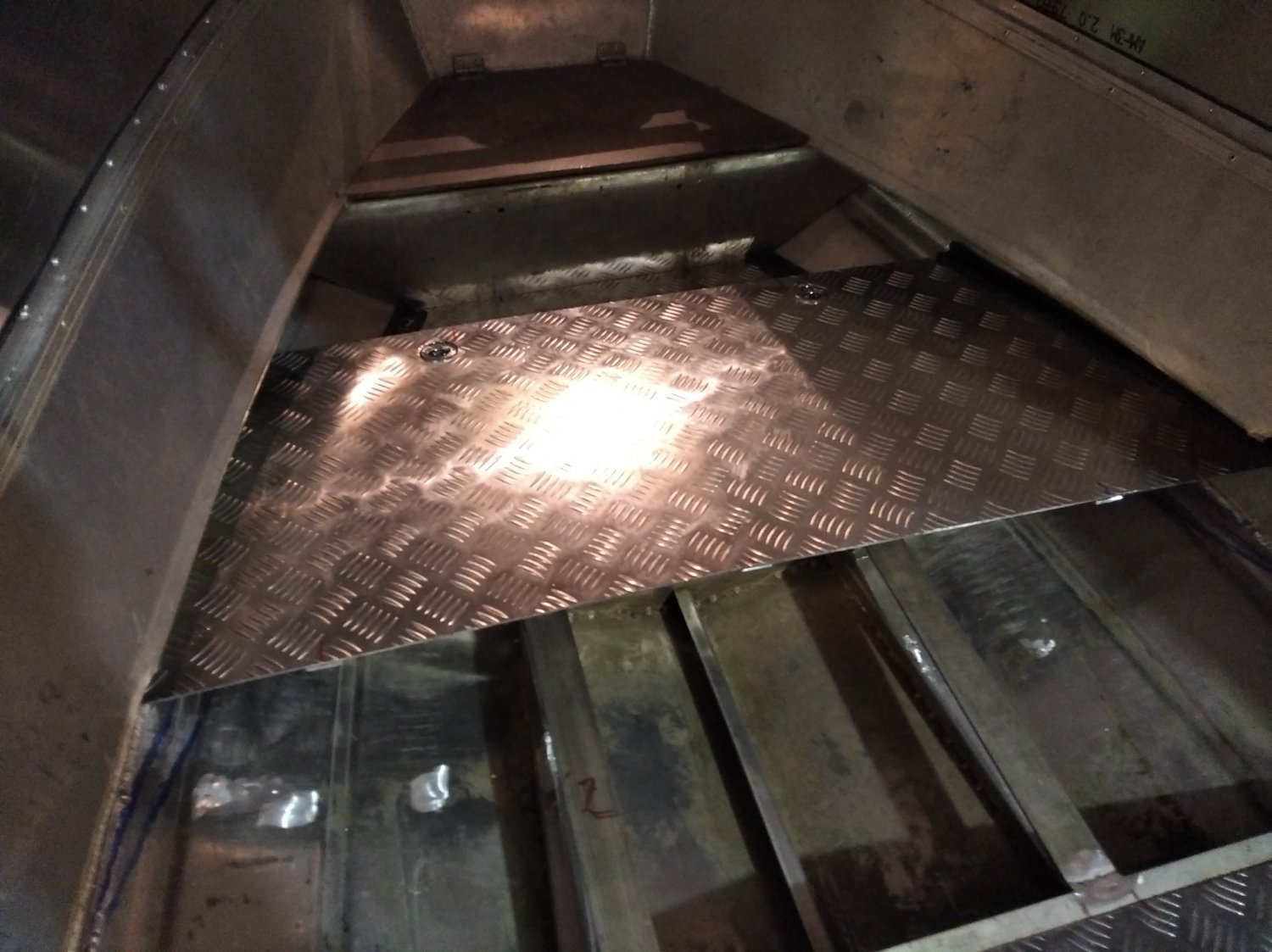

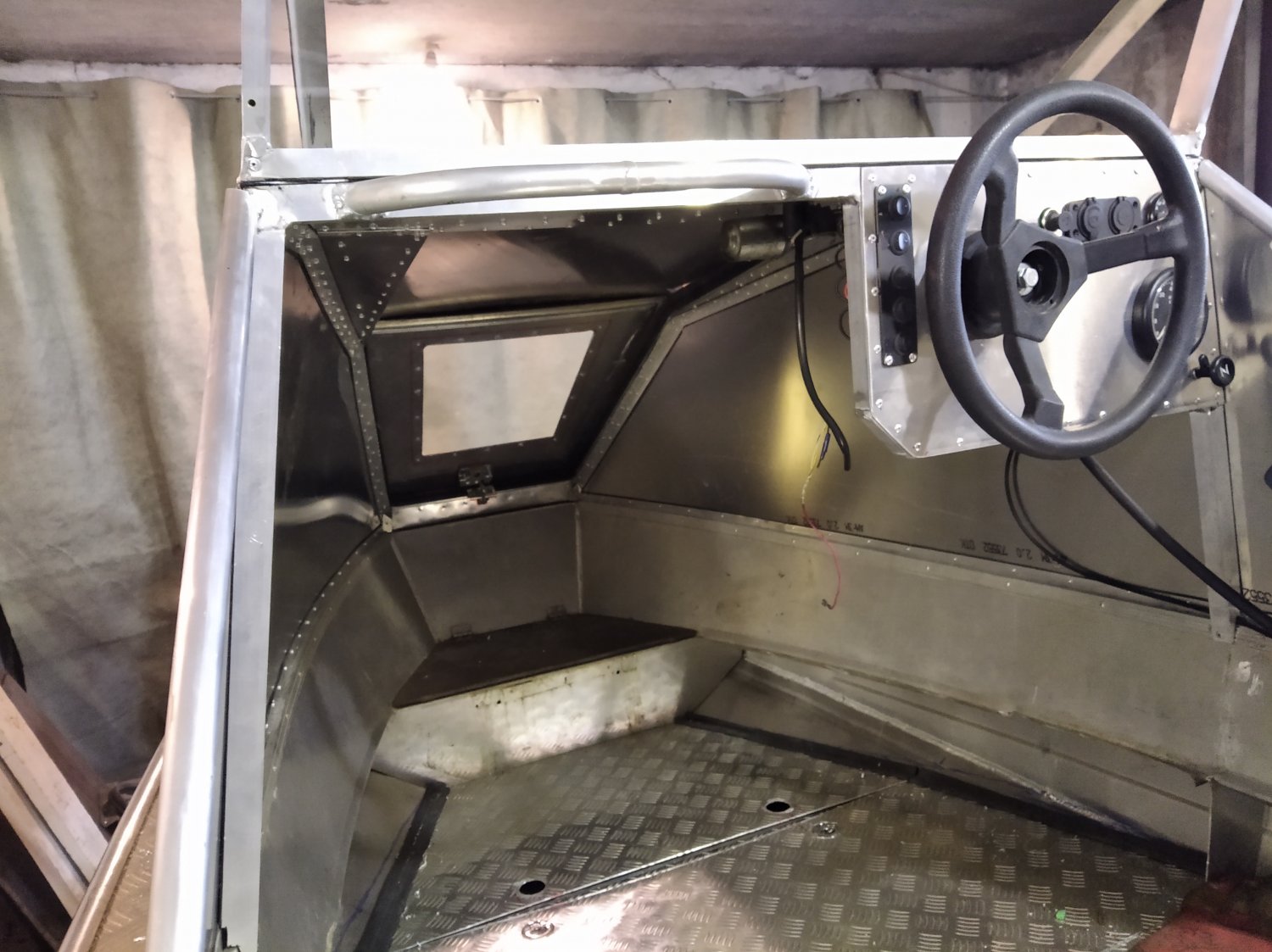

Сделал два рундука, установил редуктор, штуртрос, приборы, стеклоочиститель.


Вложения

  • IMG_20220217_133921.jpg
    161.6 КБ · Просмотры: 163
  • IMG_20220217_133932.jpg
    216 КБ · Просмотры: 142
  • IMG_20220217_134016.jpg
    204 КБ · Просмотры: 124
  • IMG_20220217_134041.jpg
    244.6 КБ · Просмотры: 114
  • IMG_20220217_134046.jpg
    254.6 КБ · Просмотры: 125
  • IMG_20220217_180325.jpg
    218.6 КБ · Просмотры: 122
  • IMG_20220217_180343.jpg
    219.2 КБ · Просмотры: 124
  • IMG_20220217_180420.jpg
    214 КБ · Просмотры: 175

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

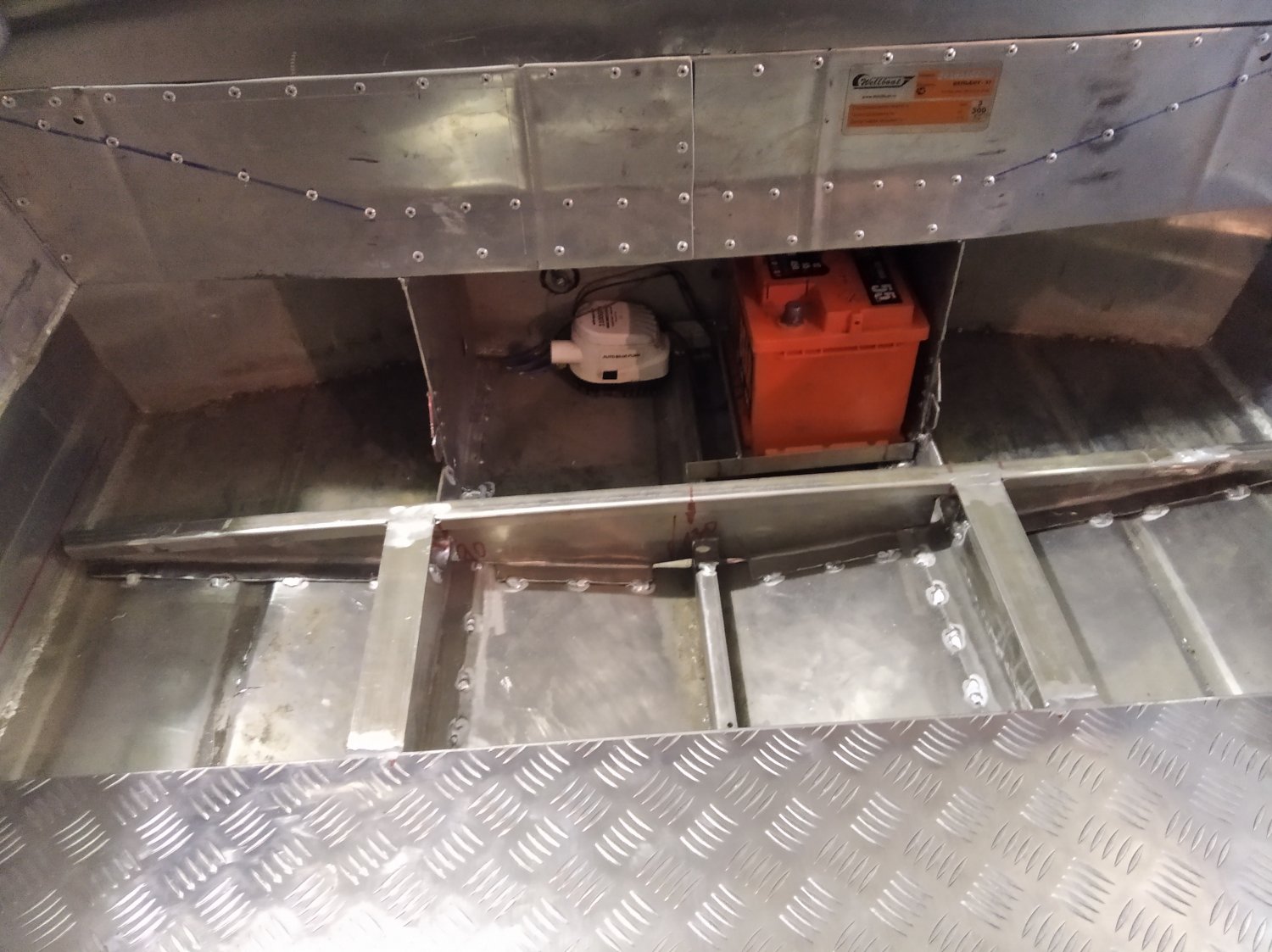

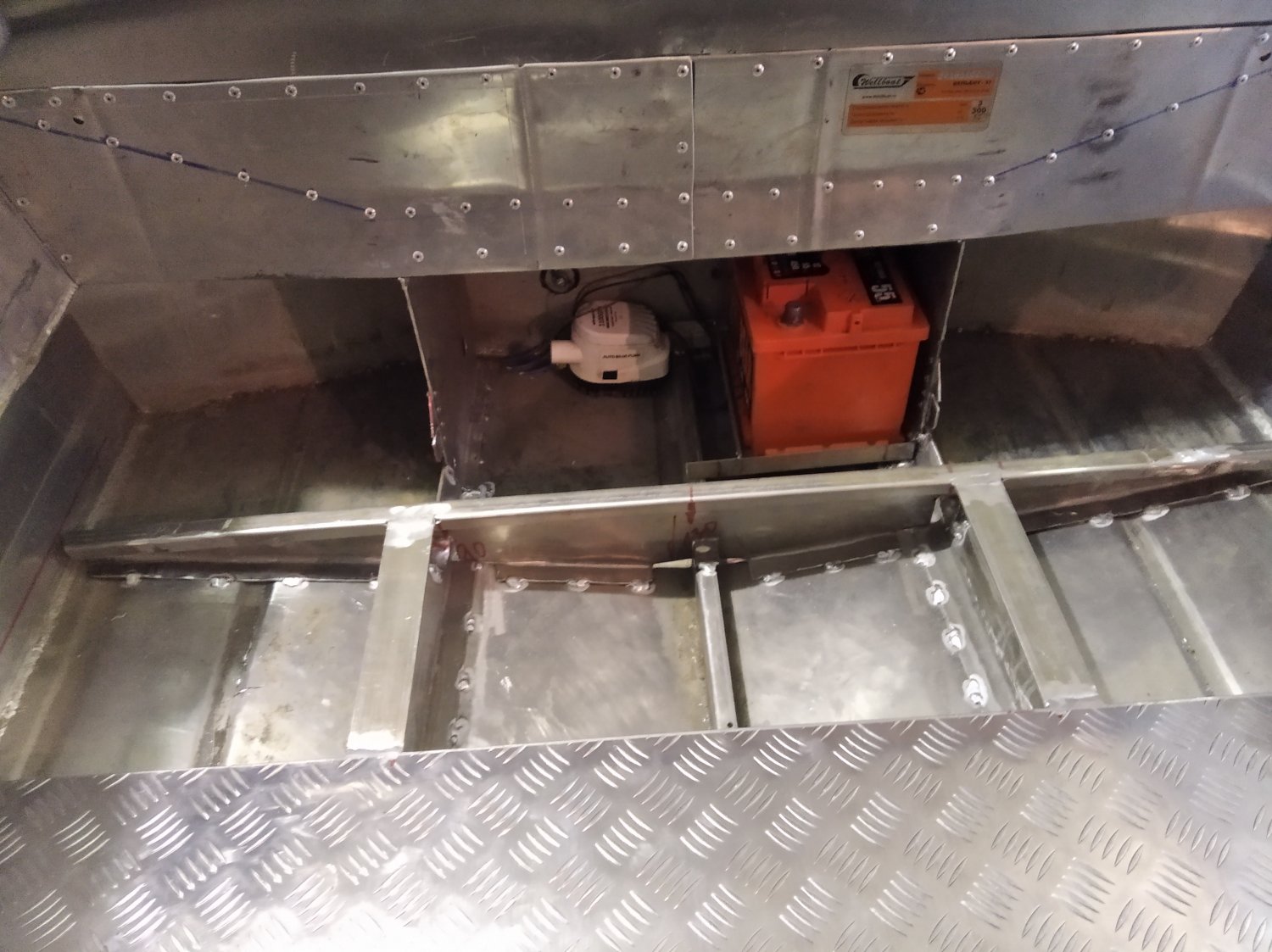

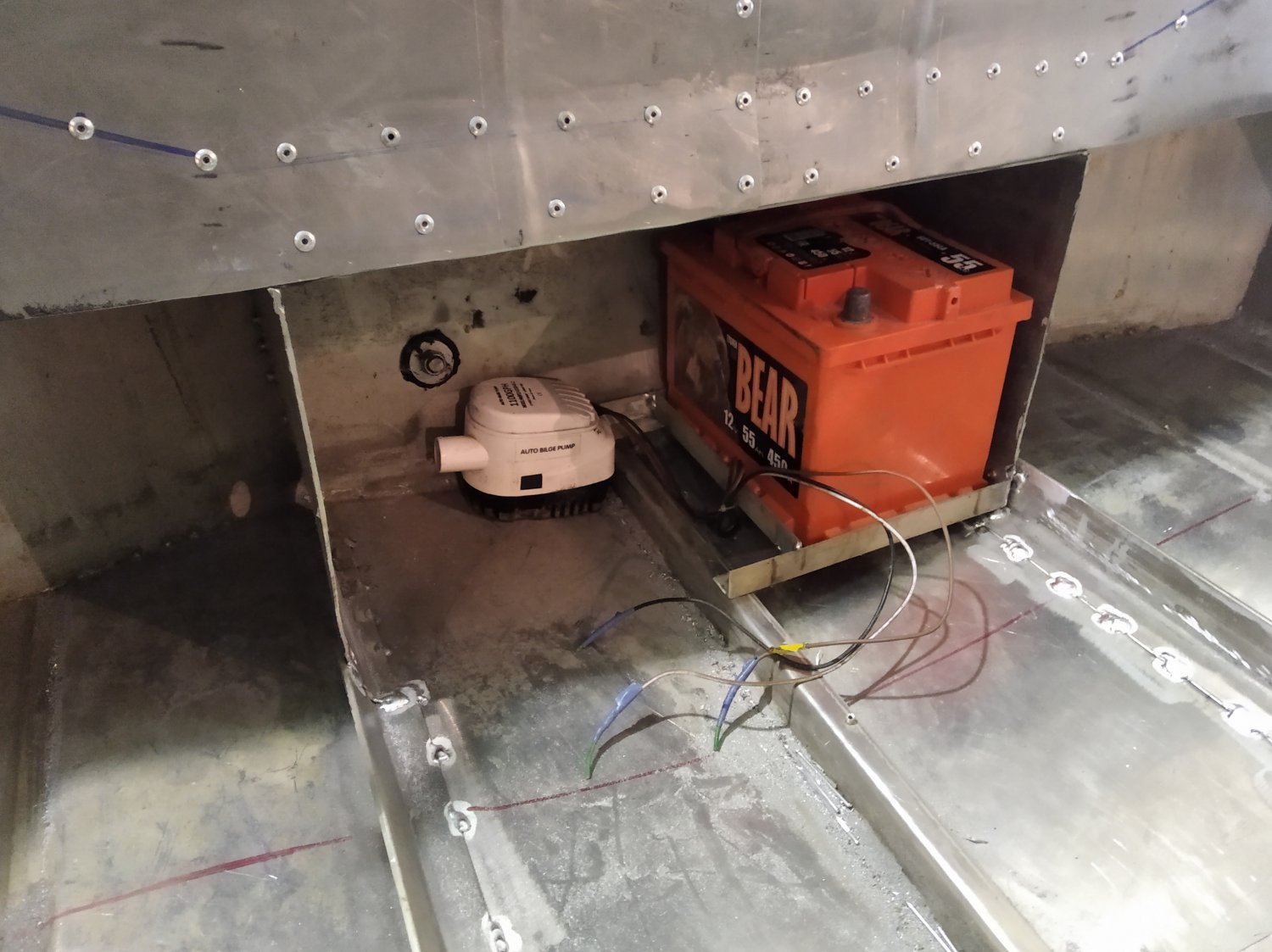

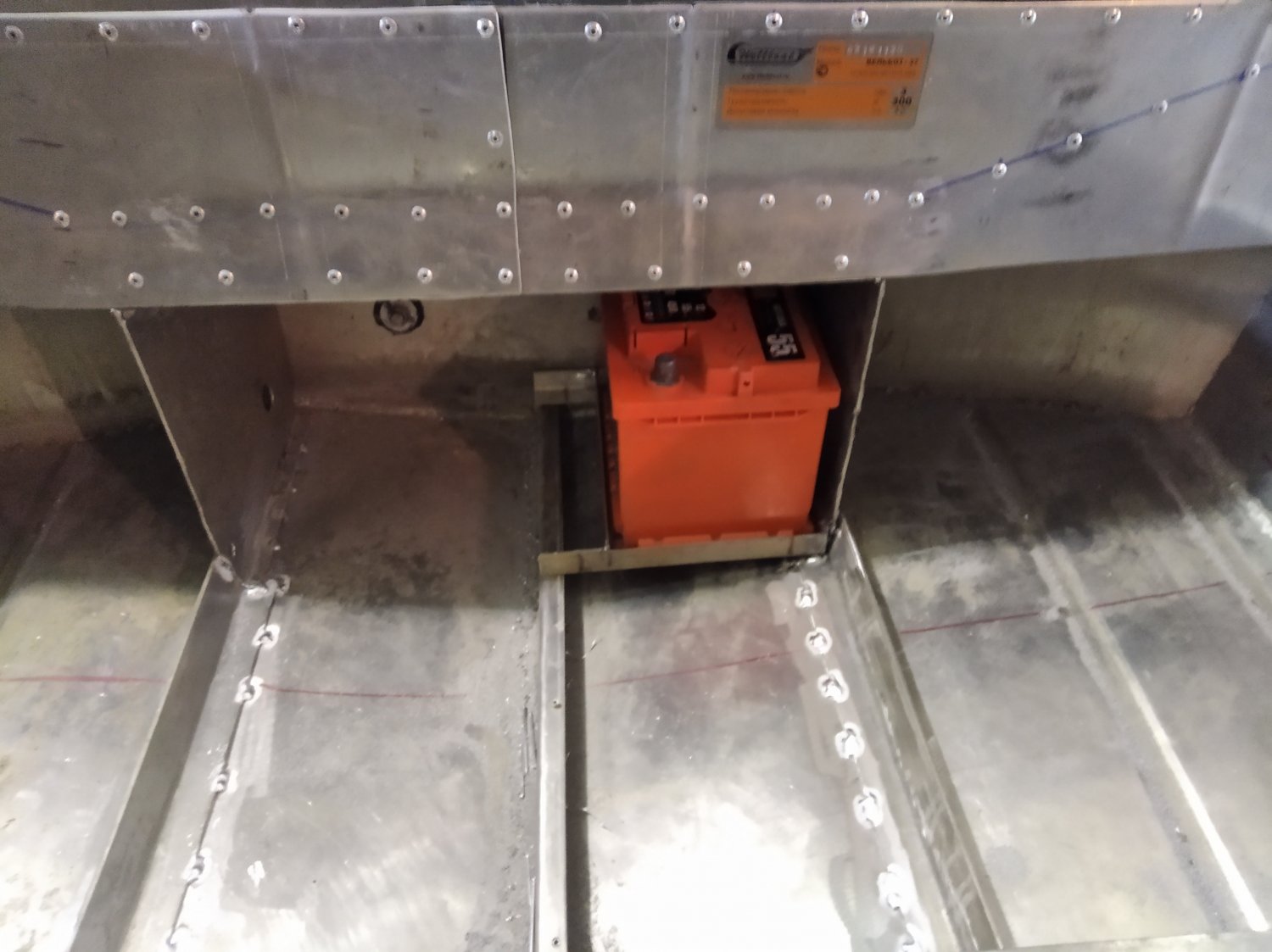

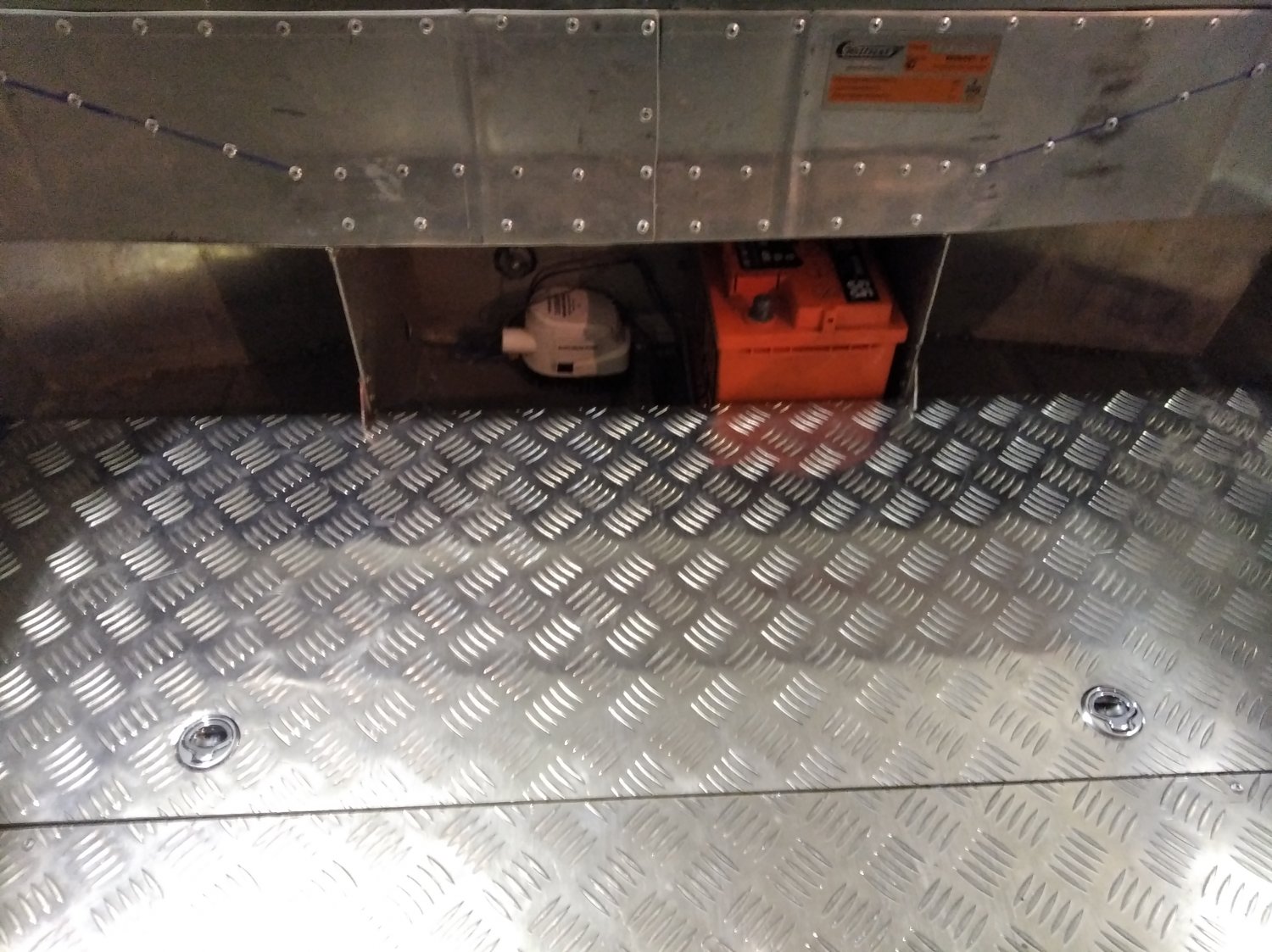

сварил и установил рамку под АКБ, примерил насос для откачки воды, установил контроллер.


Вложения

  • IMG_20220219_190725.jpg
    156.3 КБ · Просмотры: 150
  • IMG_20220219_192207.jpg
    202 КБ · Просмотры: 128
  • IMG_20220219_145523.jpg
    160.1 КБ · Просмотры: 153

s882

Писатель-рыбак
Регистрация
13.08.2012
Сообщения
346
Местоположение
Новосибирск
ДВС. Что за стеклоочиститель, от чего? Электрика или ручной?


JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

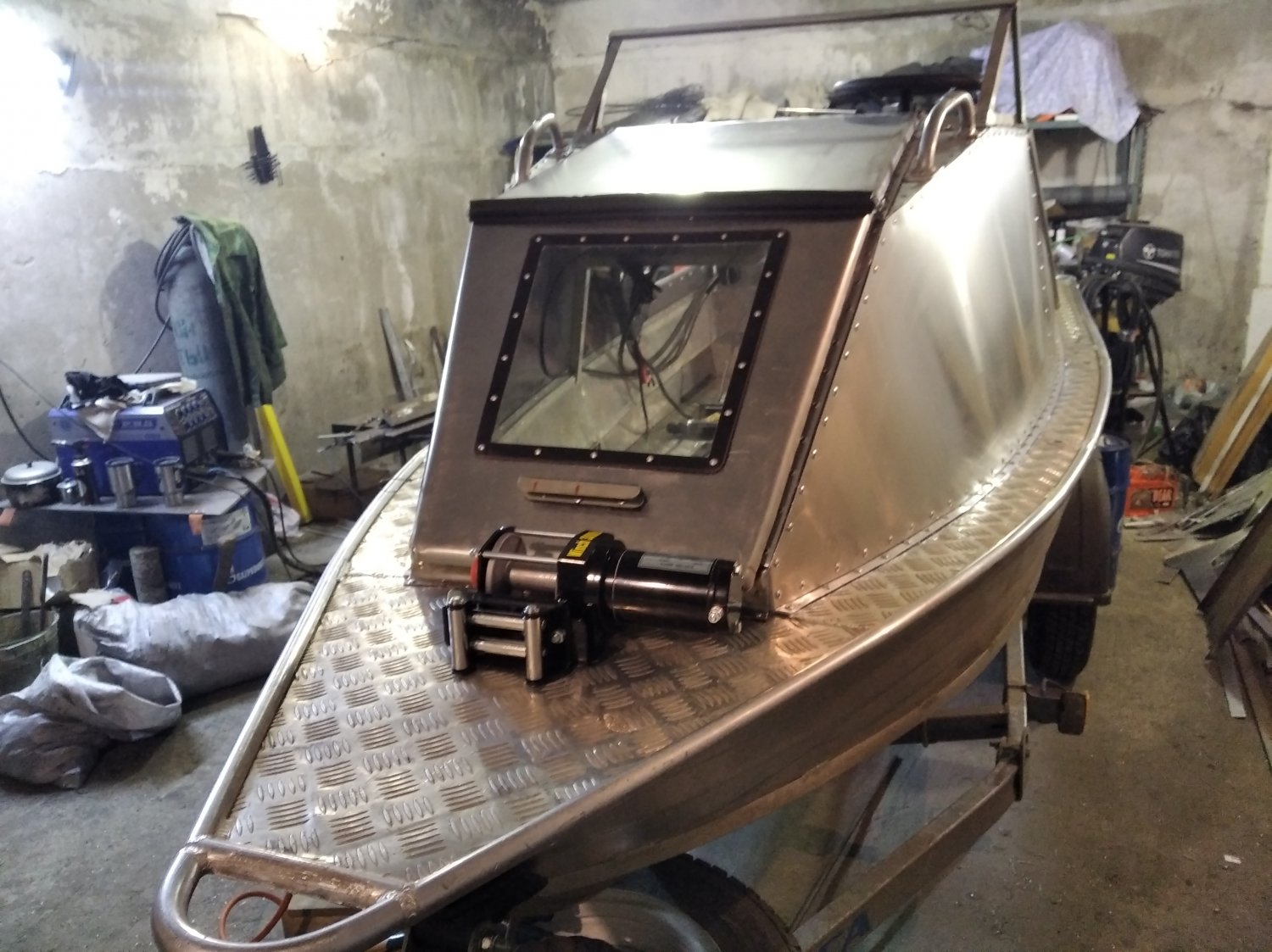

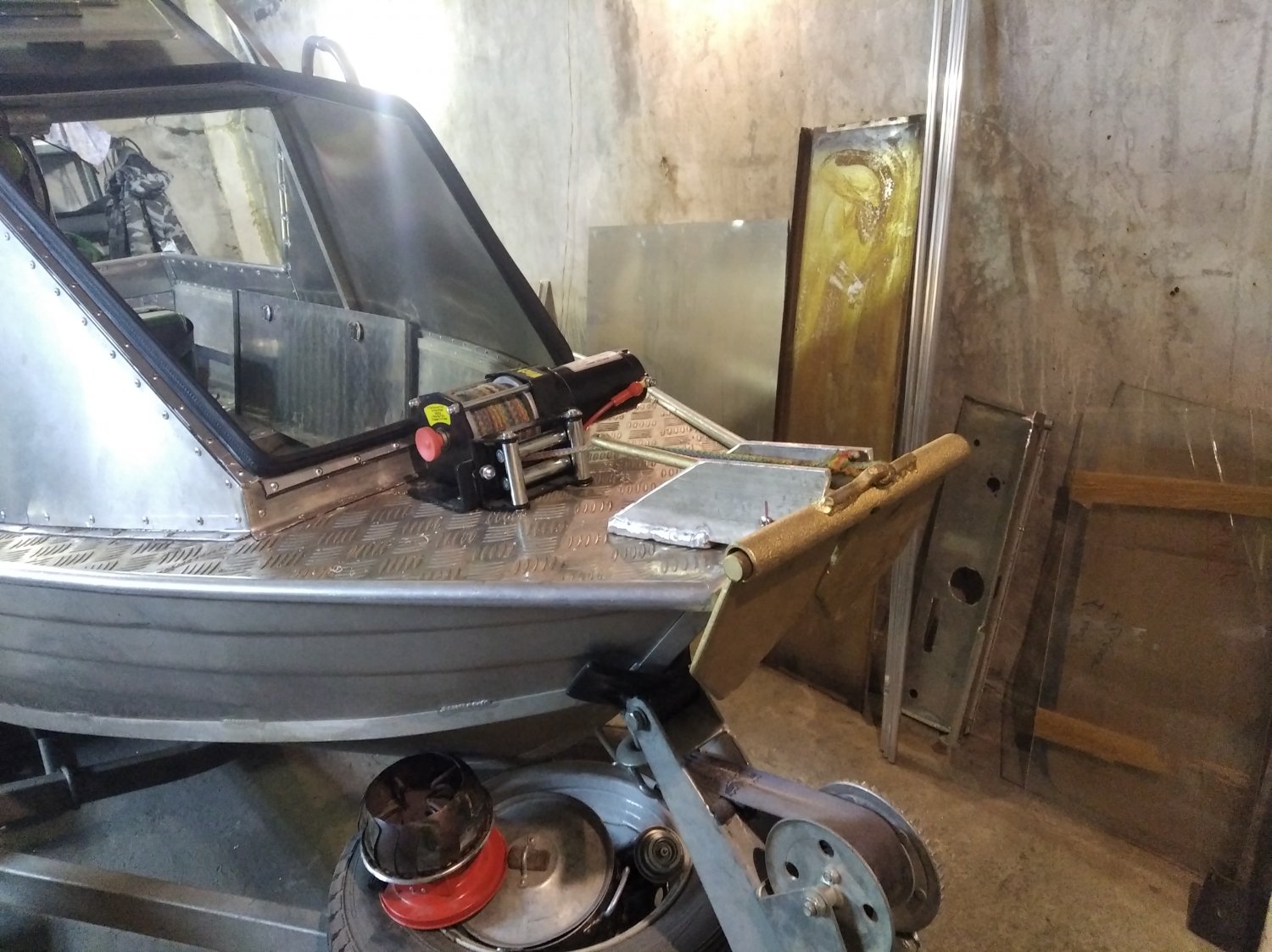

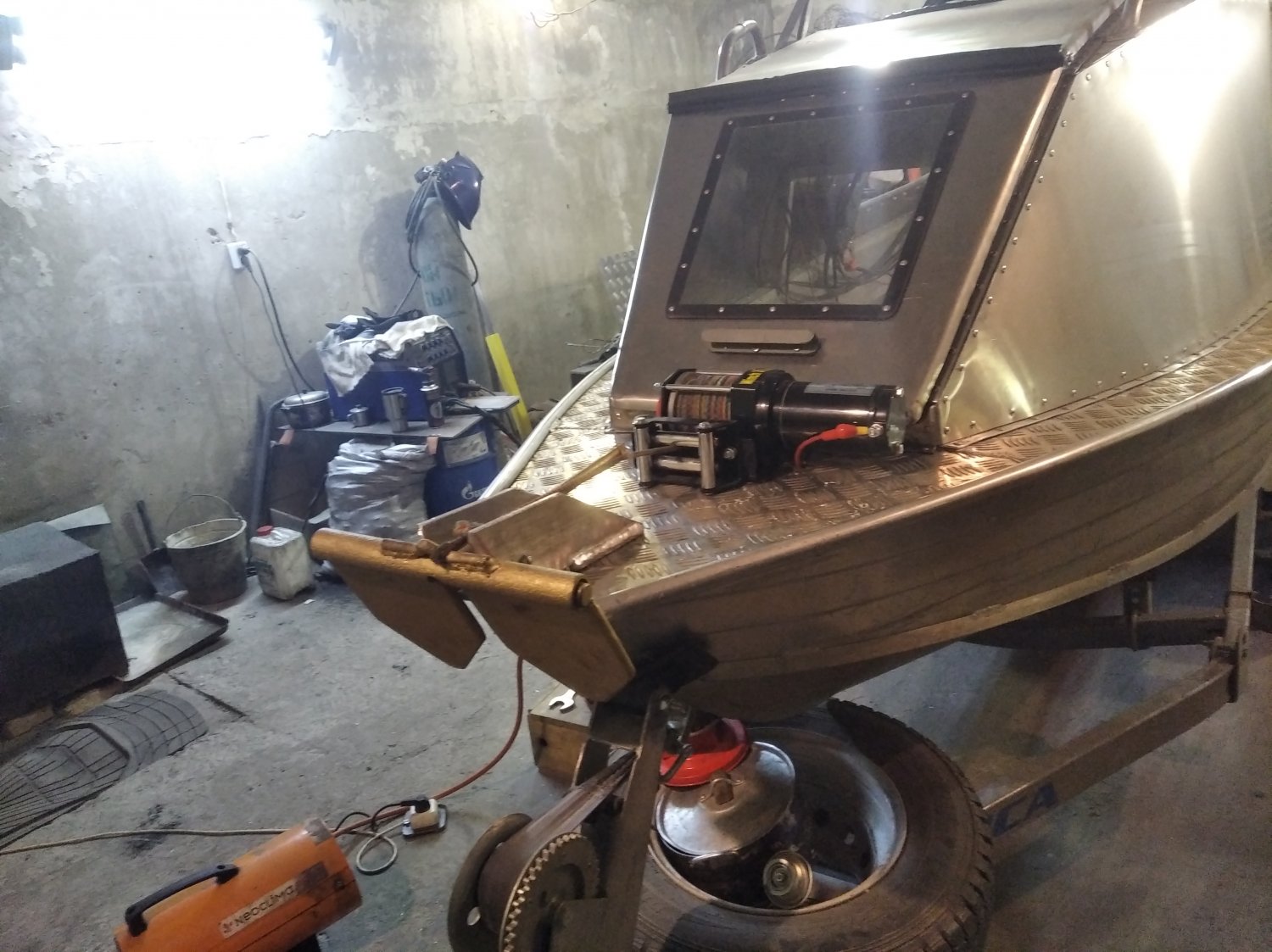

установил лебедку, начал делать бензобаки.


Вложения

  • IMG_20220306_164640.jpg
    243.6 КБ · Просмотры: 157
  • IMG_20220307_182327.jpg
    205.6 КБ · Просмотры: 143
  • IMG_20220307_182421.jpg
    232.5 КБ · Просмотры: 116
  • IMG_20220307_182913.jpg
    221.6 КБ · Просмотры: 165

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

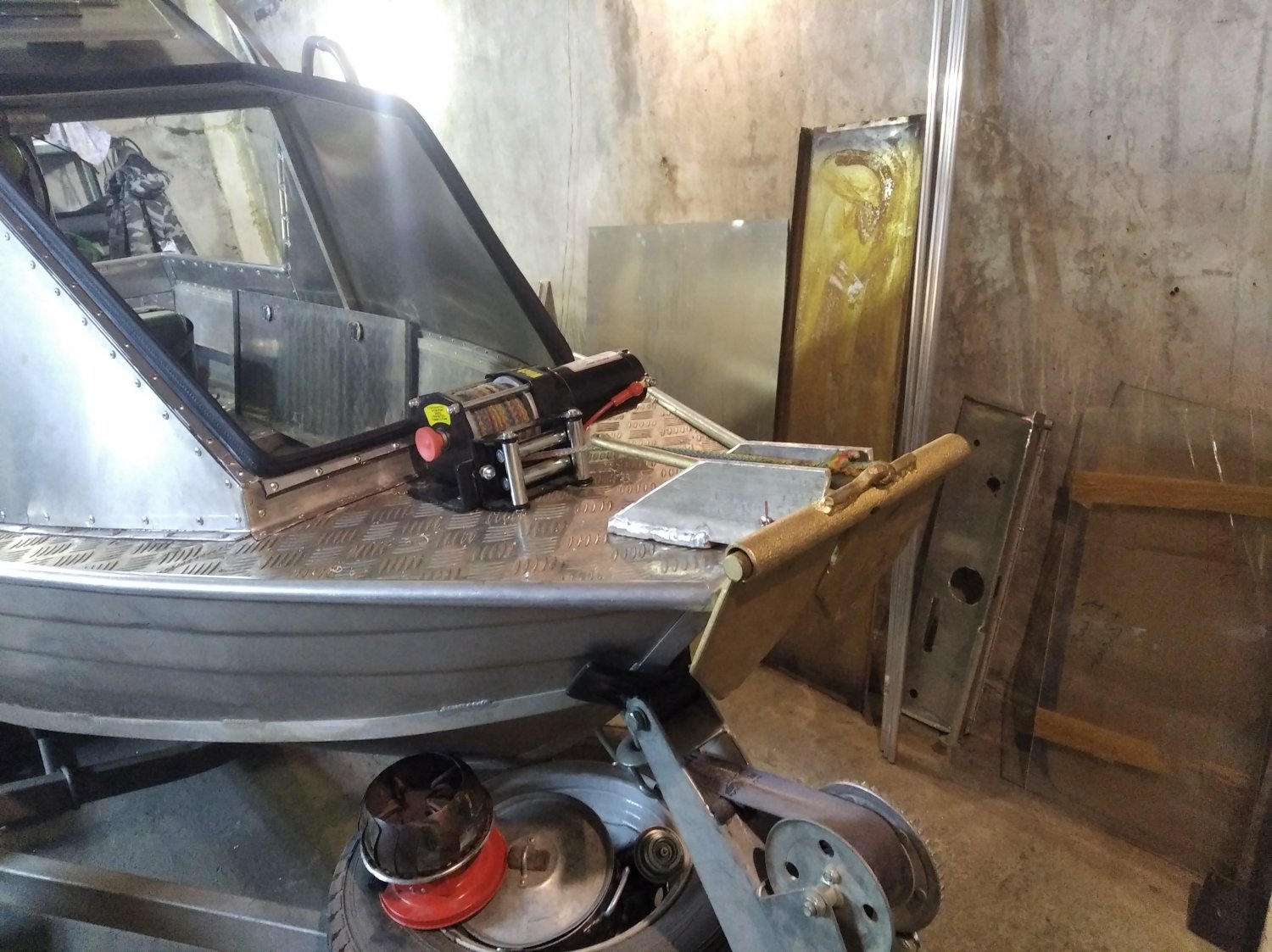

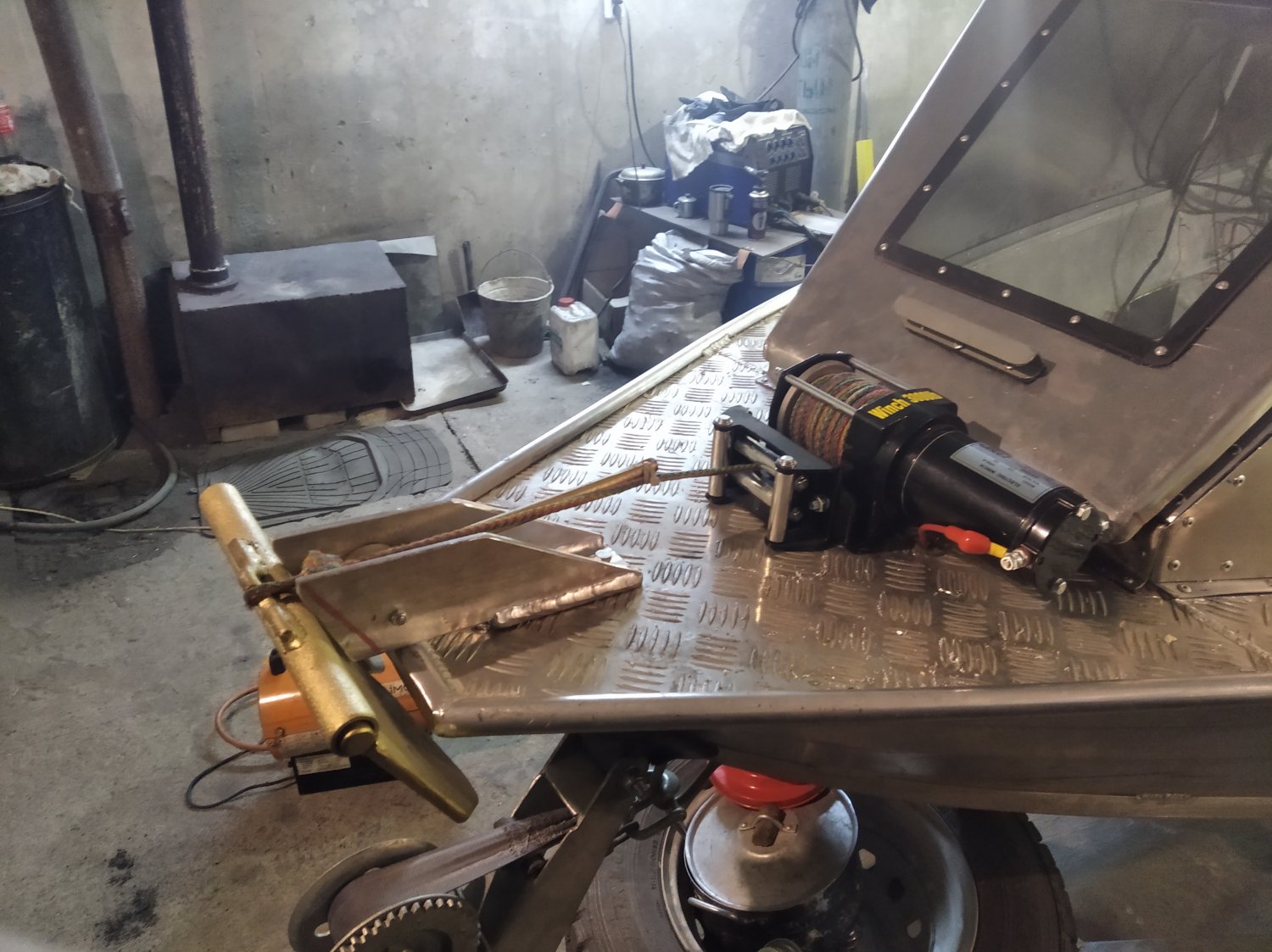

Всем привет. Сделал и установил роульс, проверил подъем и спуск якоря, работает прекрасно. Теперь на лебедку буду устанавливать втягивающее от автомобильного стартера для свободного сброса якоря


Вложения

  • IMG_20220314_164741.jpg
    250.3 КБ · Просмотры: 120
  • IMG_20220314_164757.jpg
    228.8 КБ · Просмотры: 103
  • IMG_20220314_164803.jpg
    238.3 КБ · Просмотры: 131

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

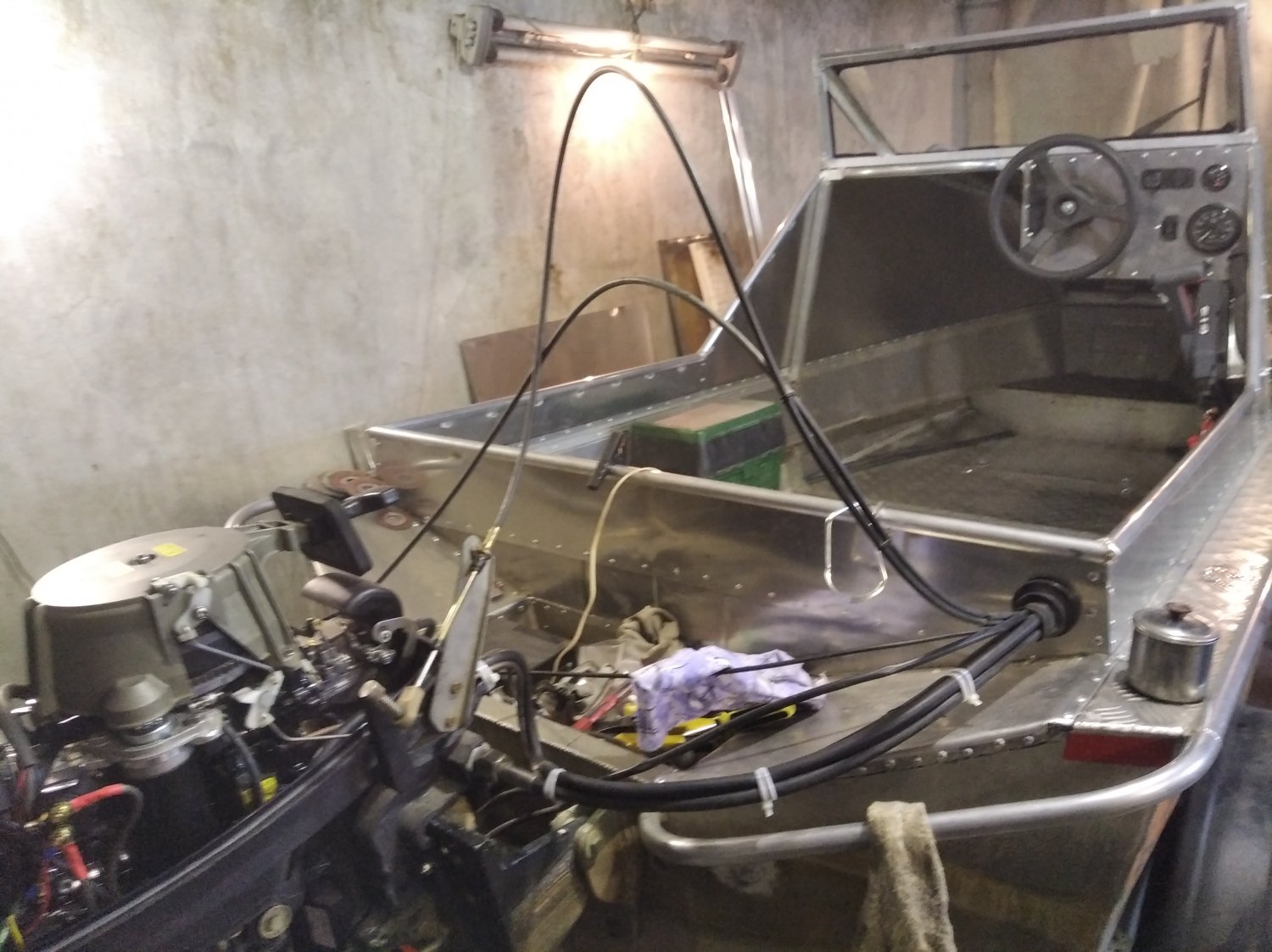

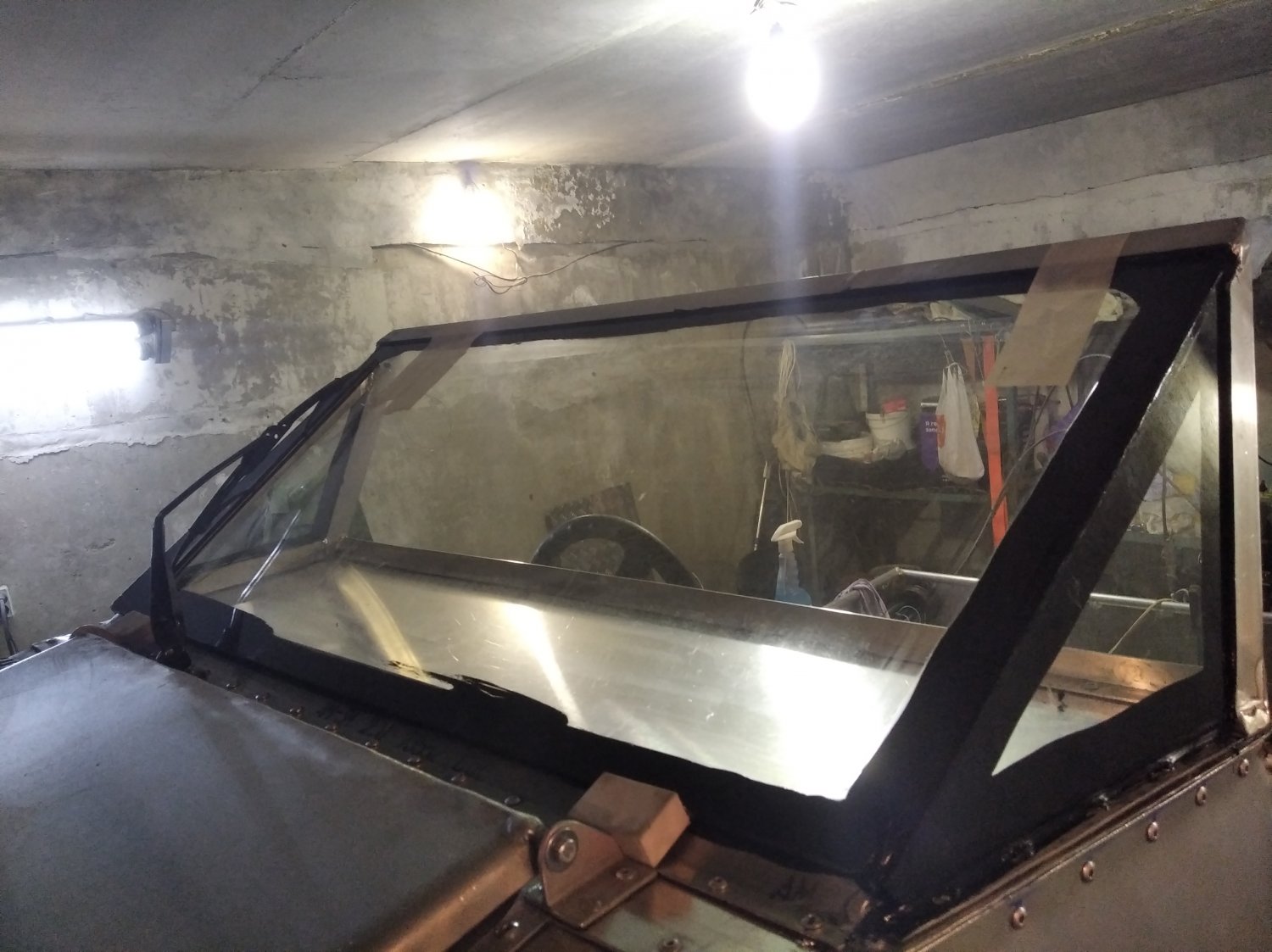

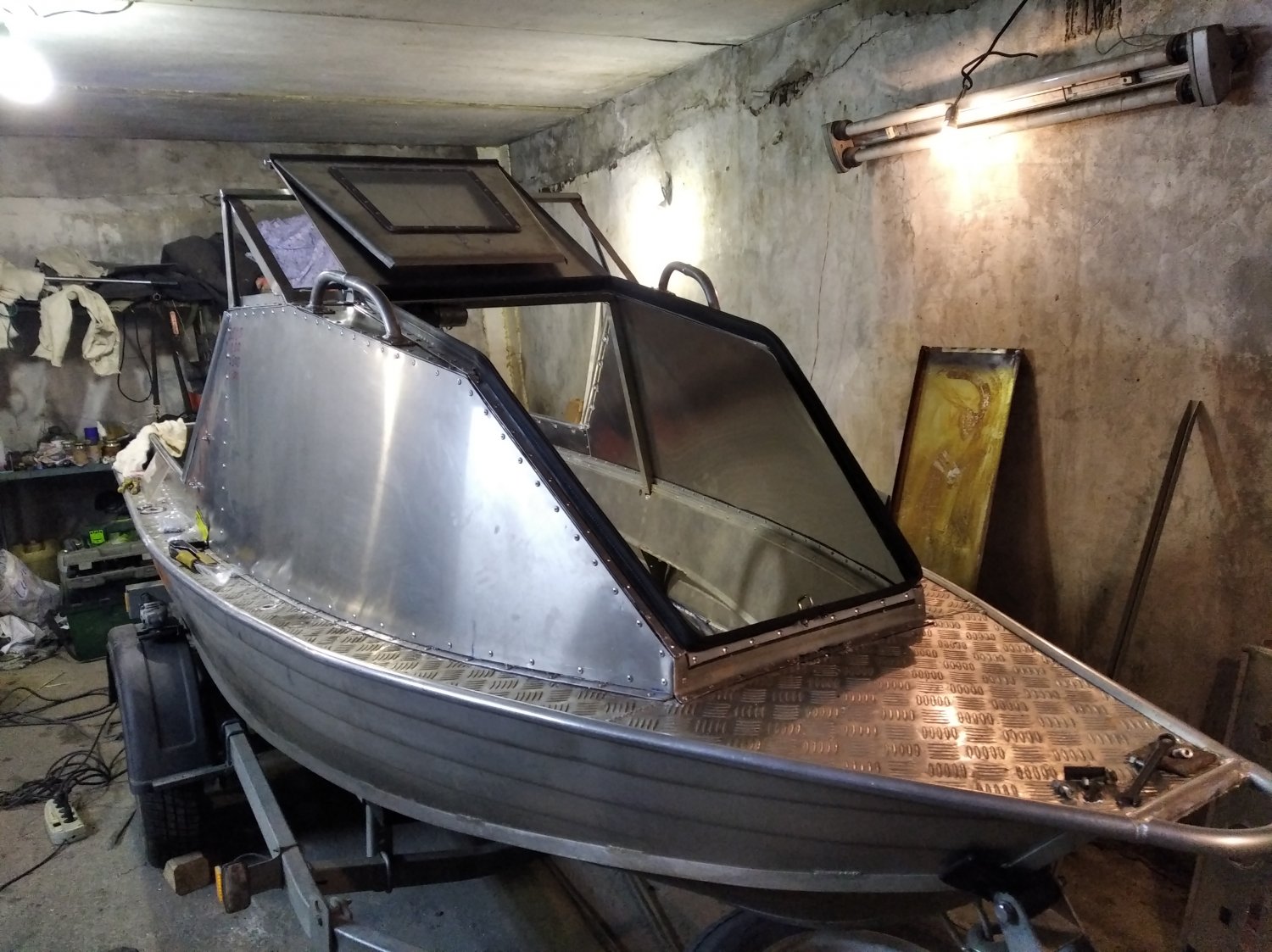

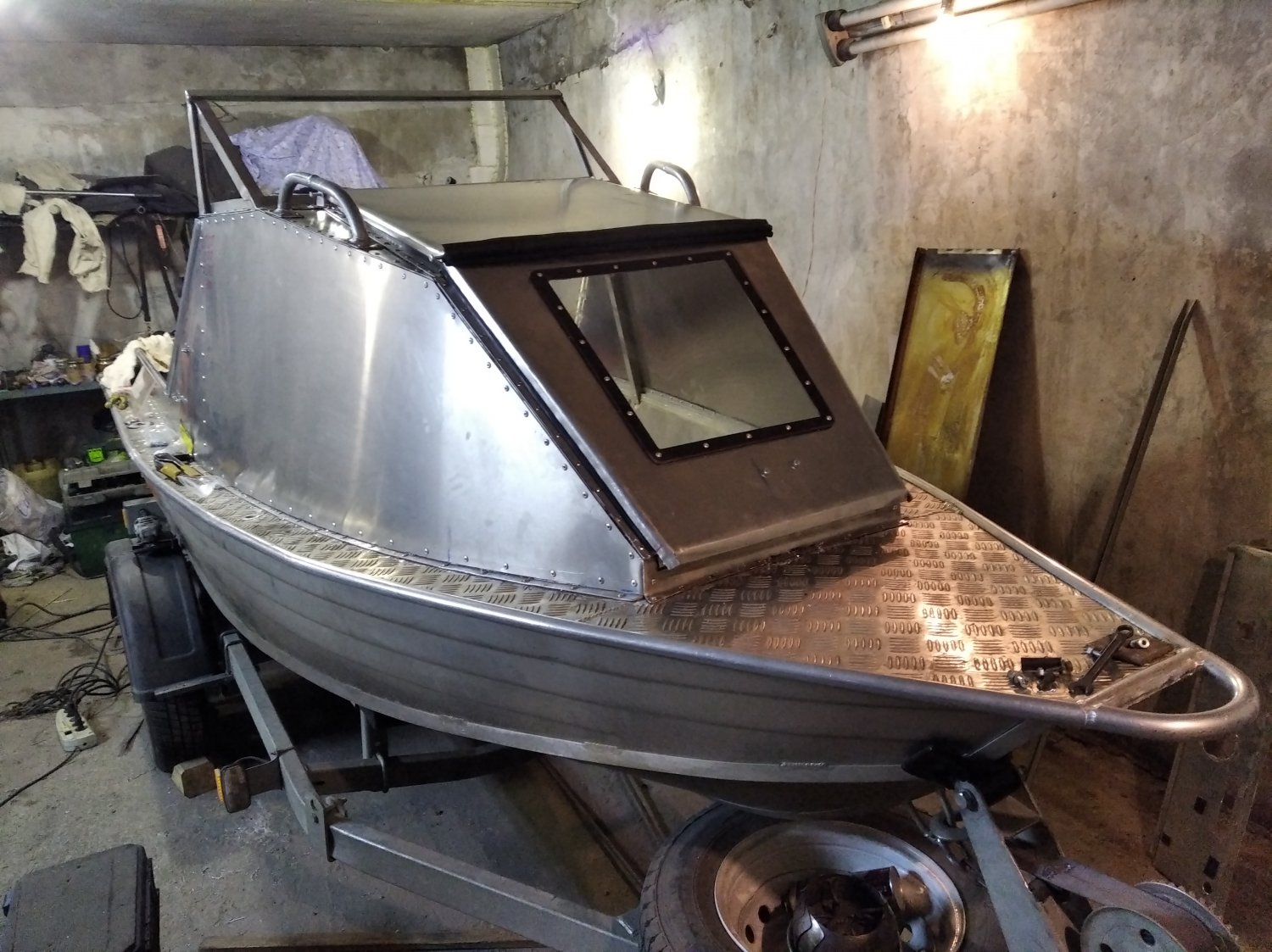

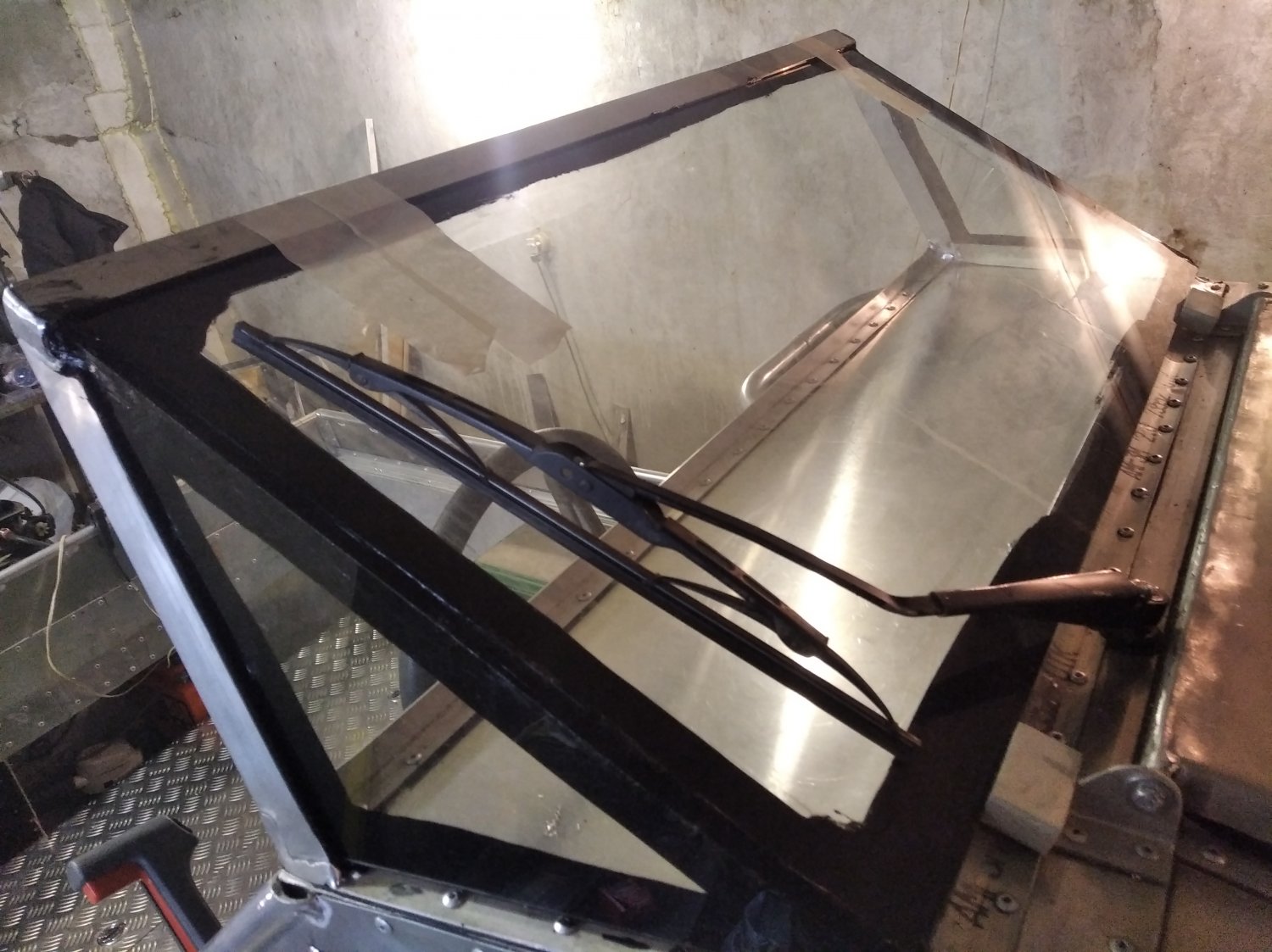

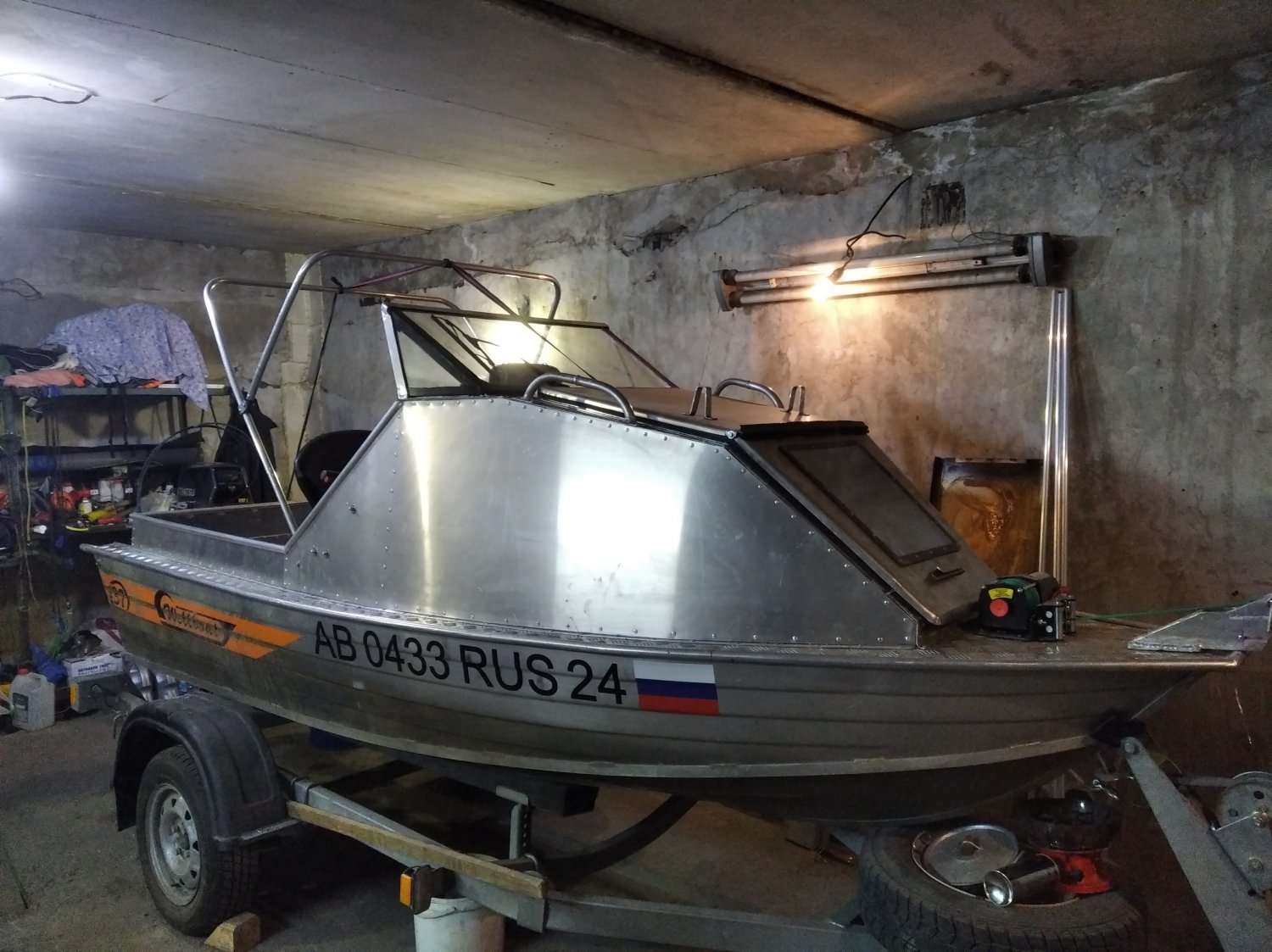

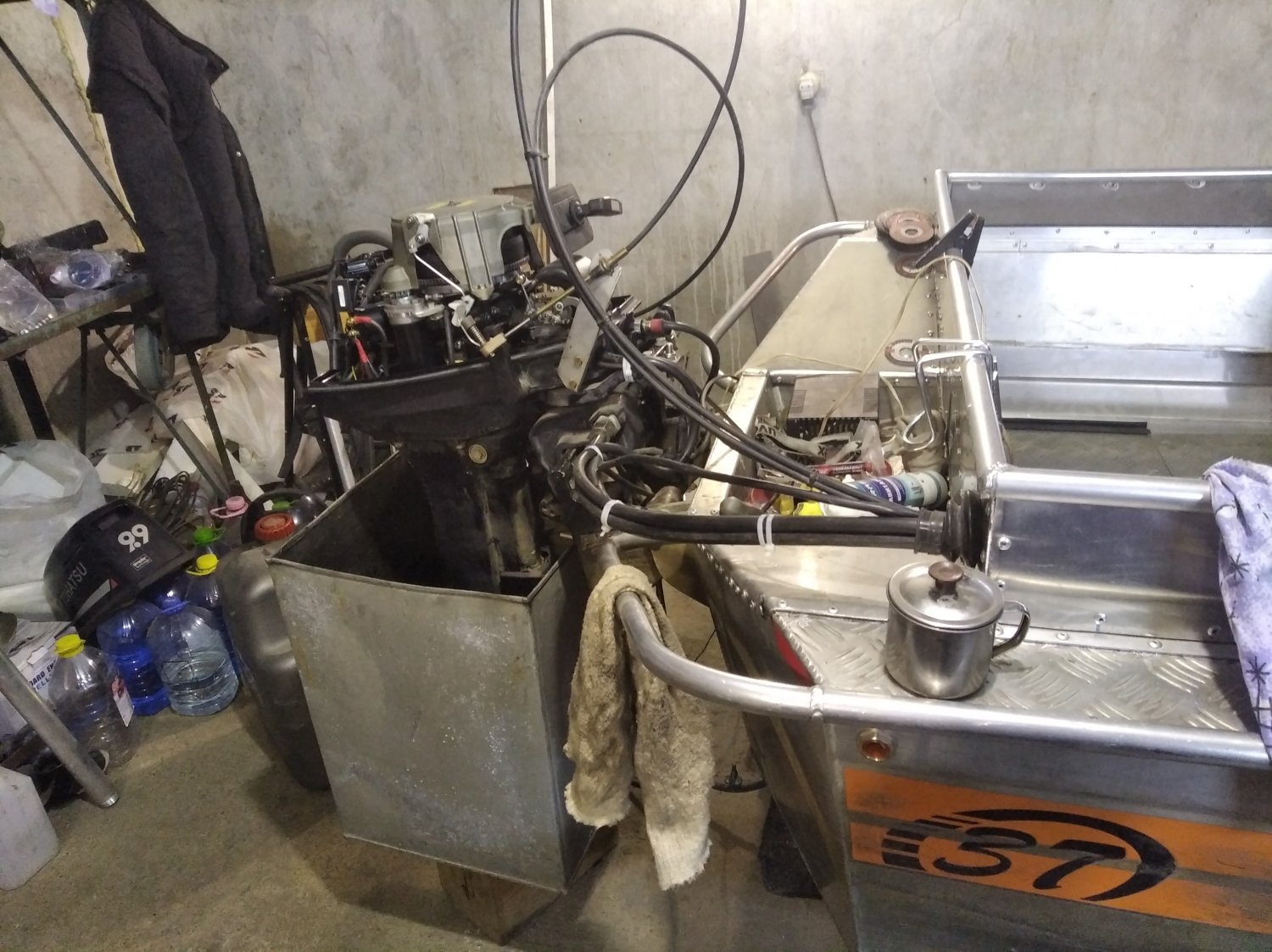

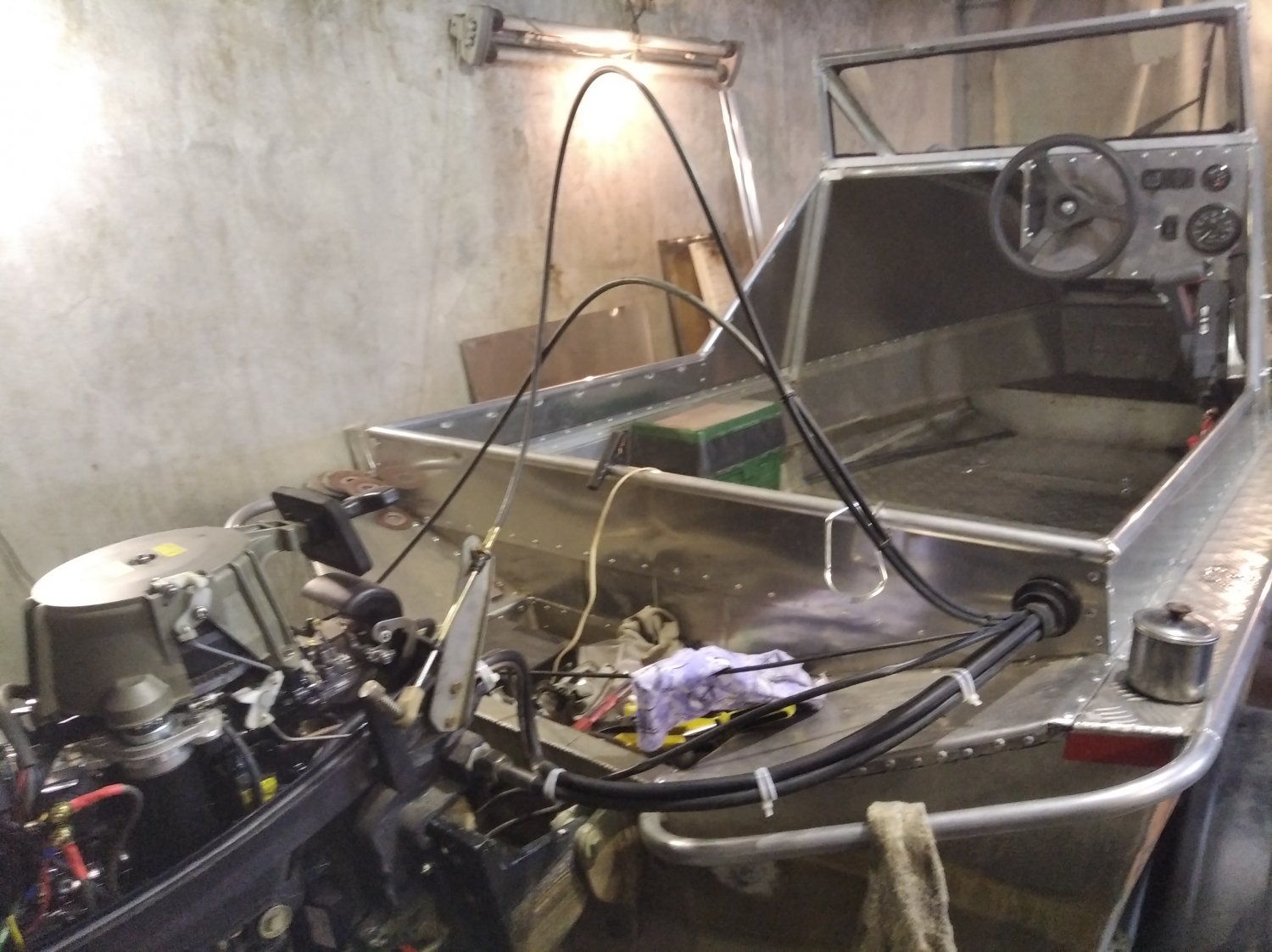

Всем привет. Привезли заказанные по размеру стекла (триплекс), ну и за дело, наклеили. установили мотор провели проводку, все работает, осталось установить датчик трима. Троса и проводку не стал прятать в короб, чтоб был всегда свободный доступ к ним.


Вложения

  • IMG_20220317_085920.jpg
    223.1 КБ · Просмотры: 117
  • IMG_20220317_085941.jpg
    191.3 КБ · Просмотры: 106
  • IMG_20220317_090023.jpg
    265.6 КБ · Просмотры: 94
  • IMG_20220317_090045.jpg
    219.5 КБ · Просмотры: 86
  • IMG_20220317_090058.jpg
    217.2 КБ · Просмотры: 122

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

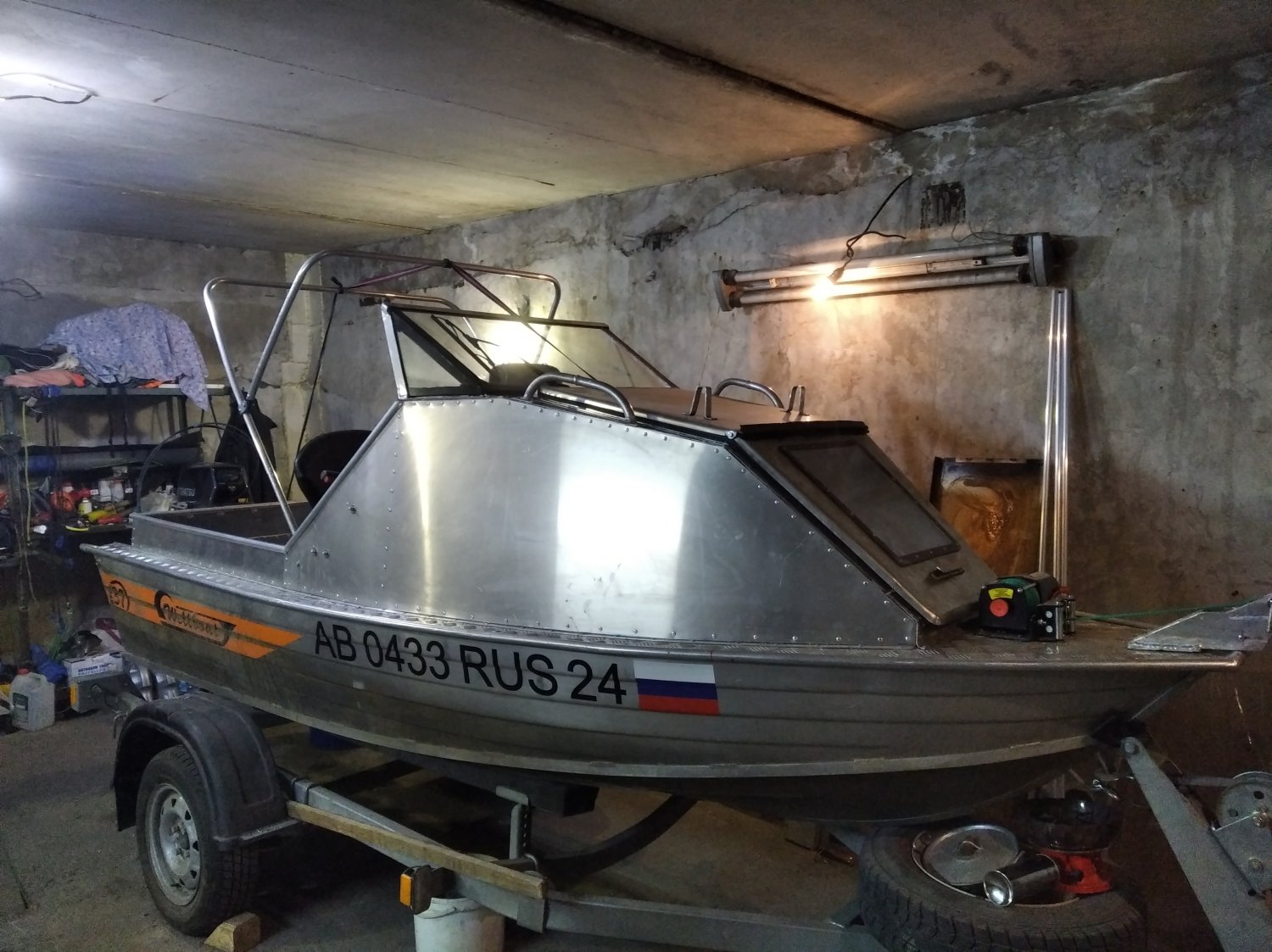

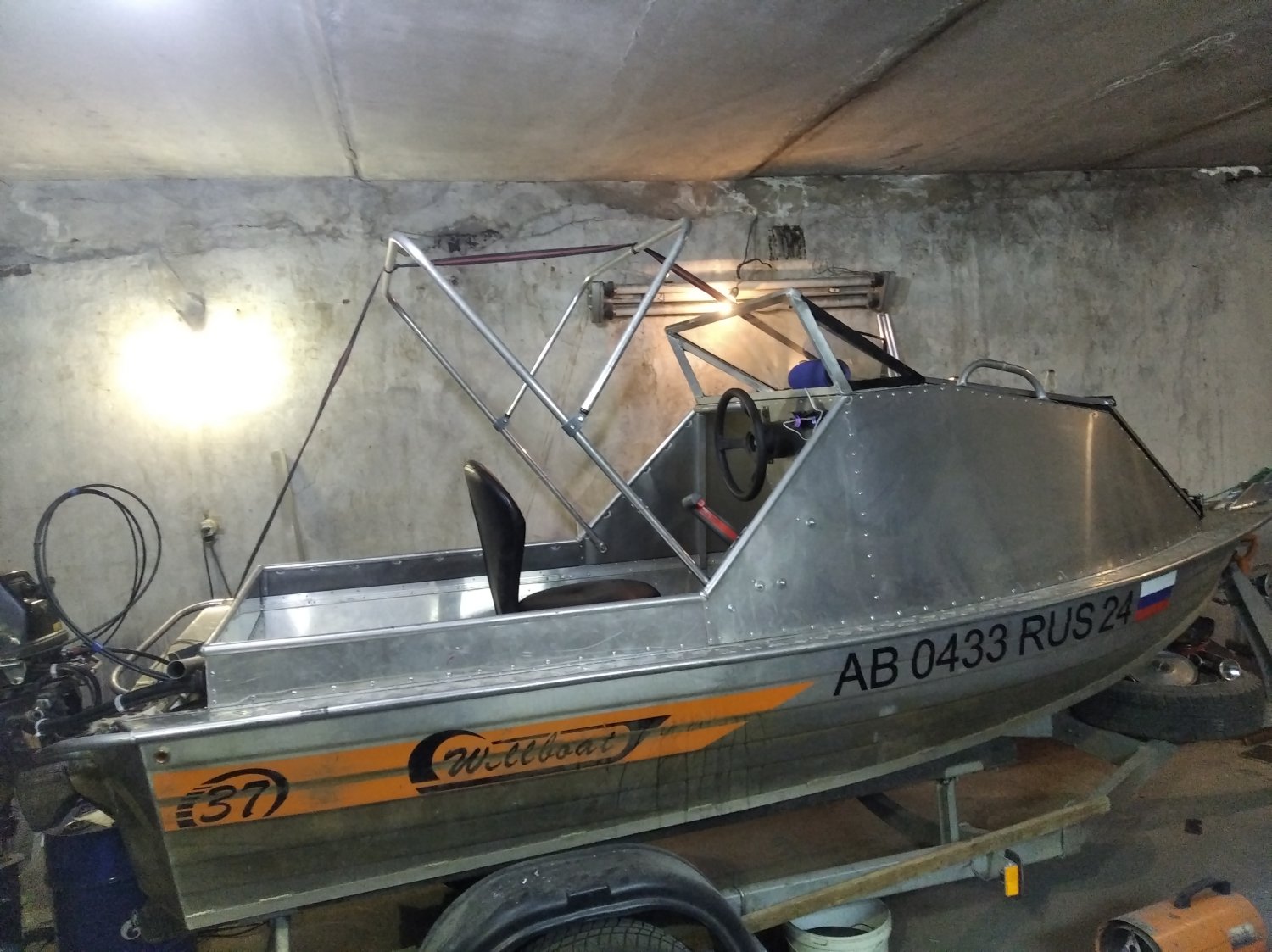

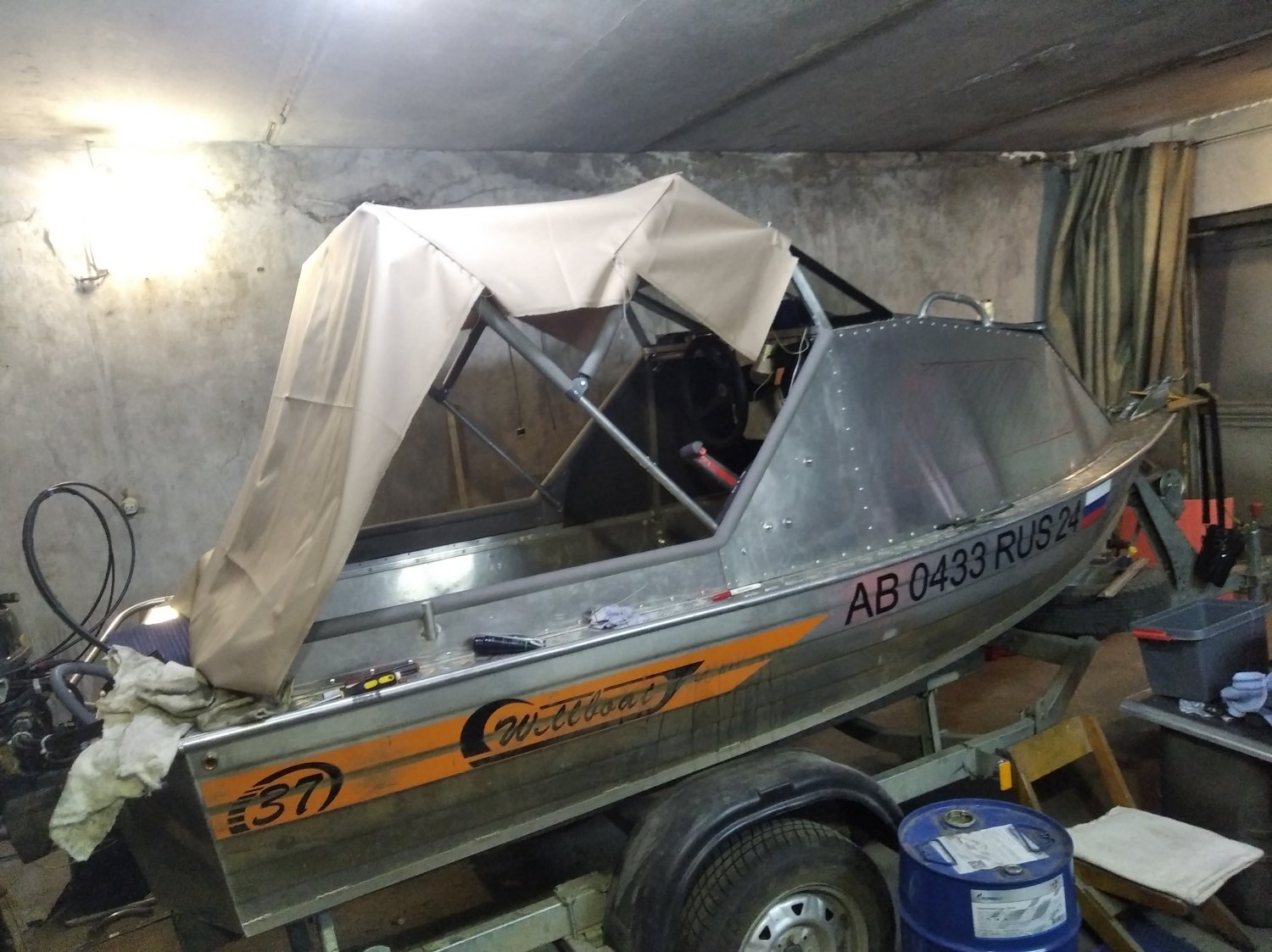

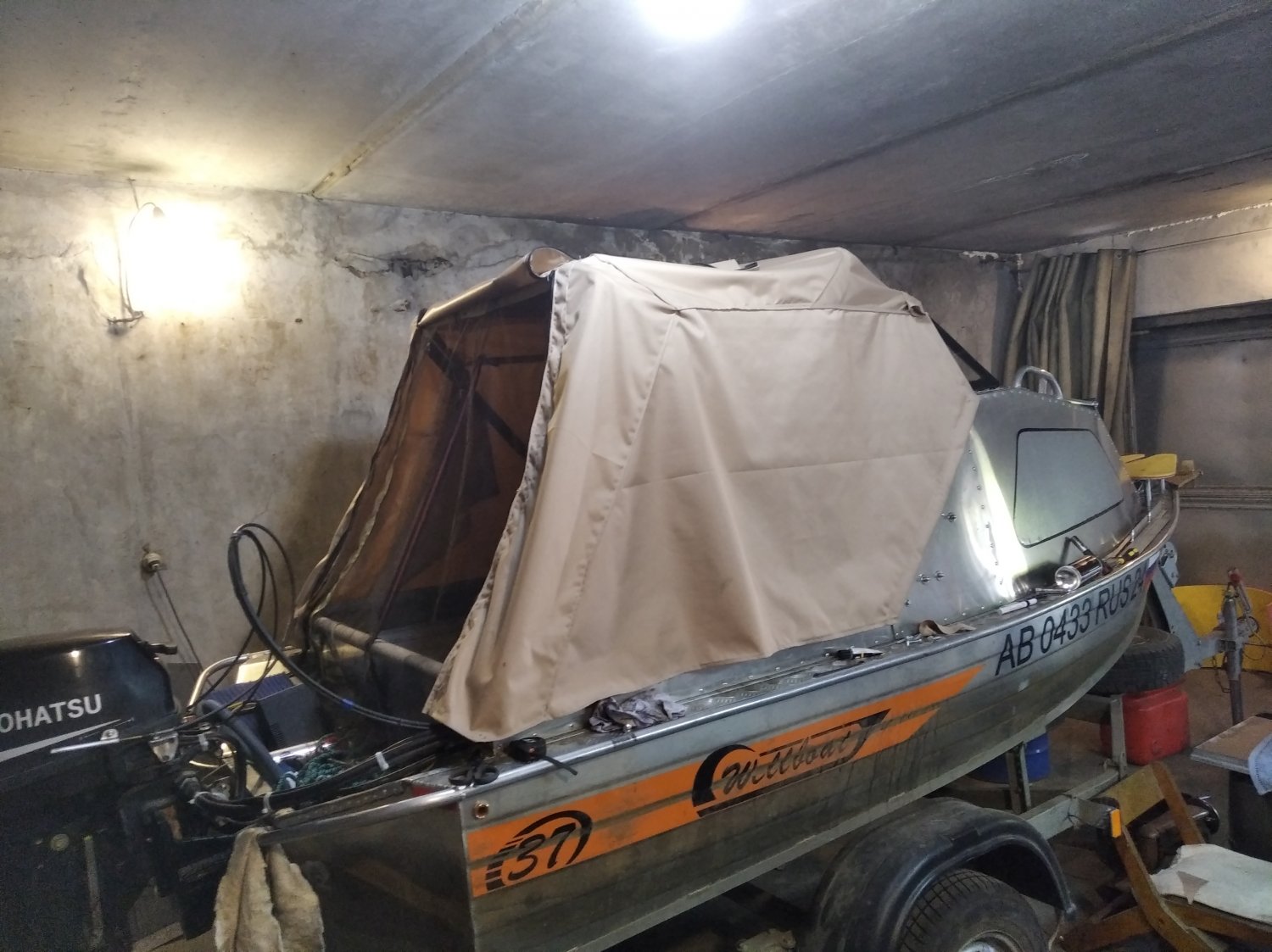

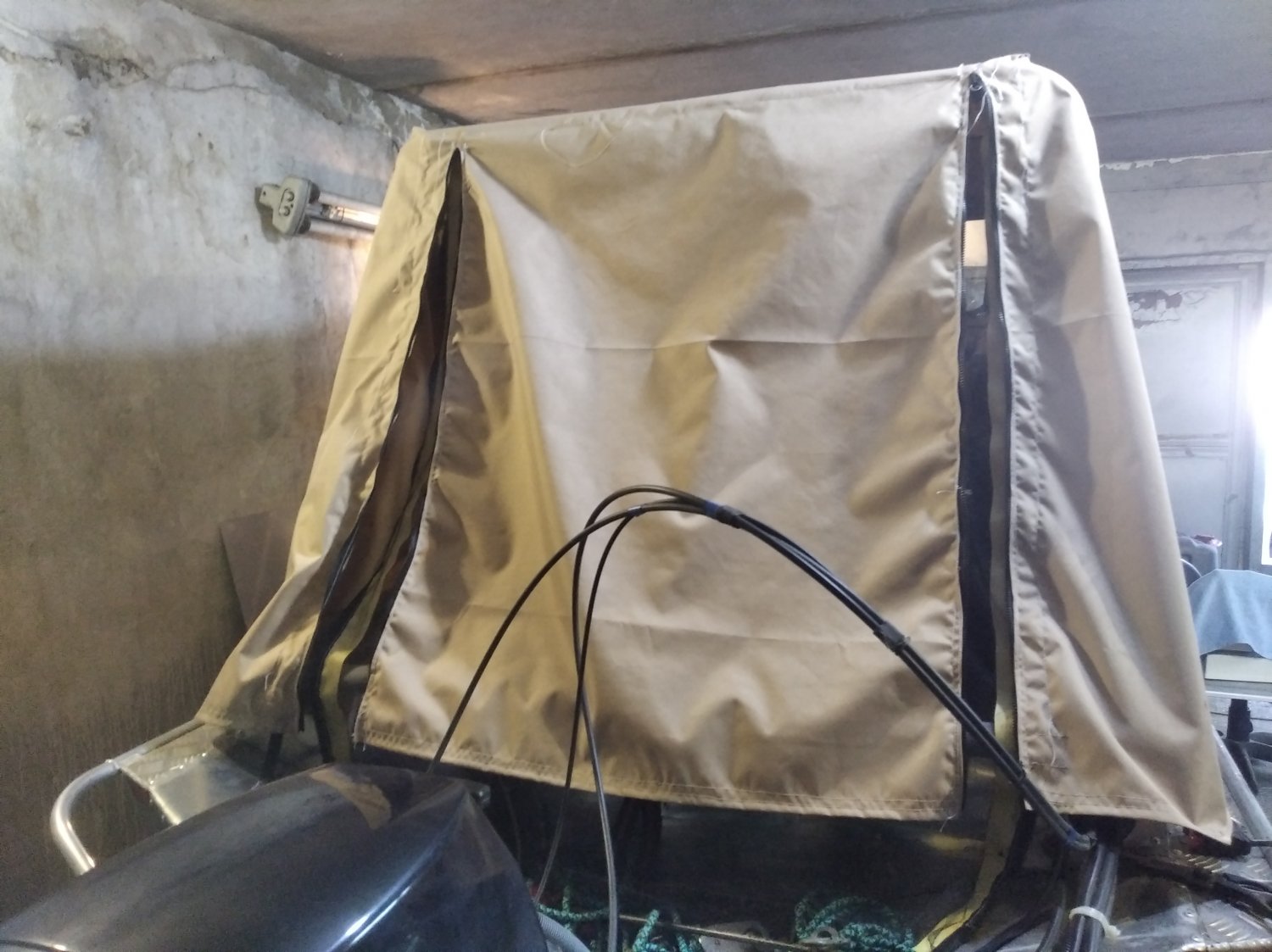

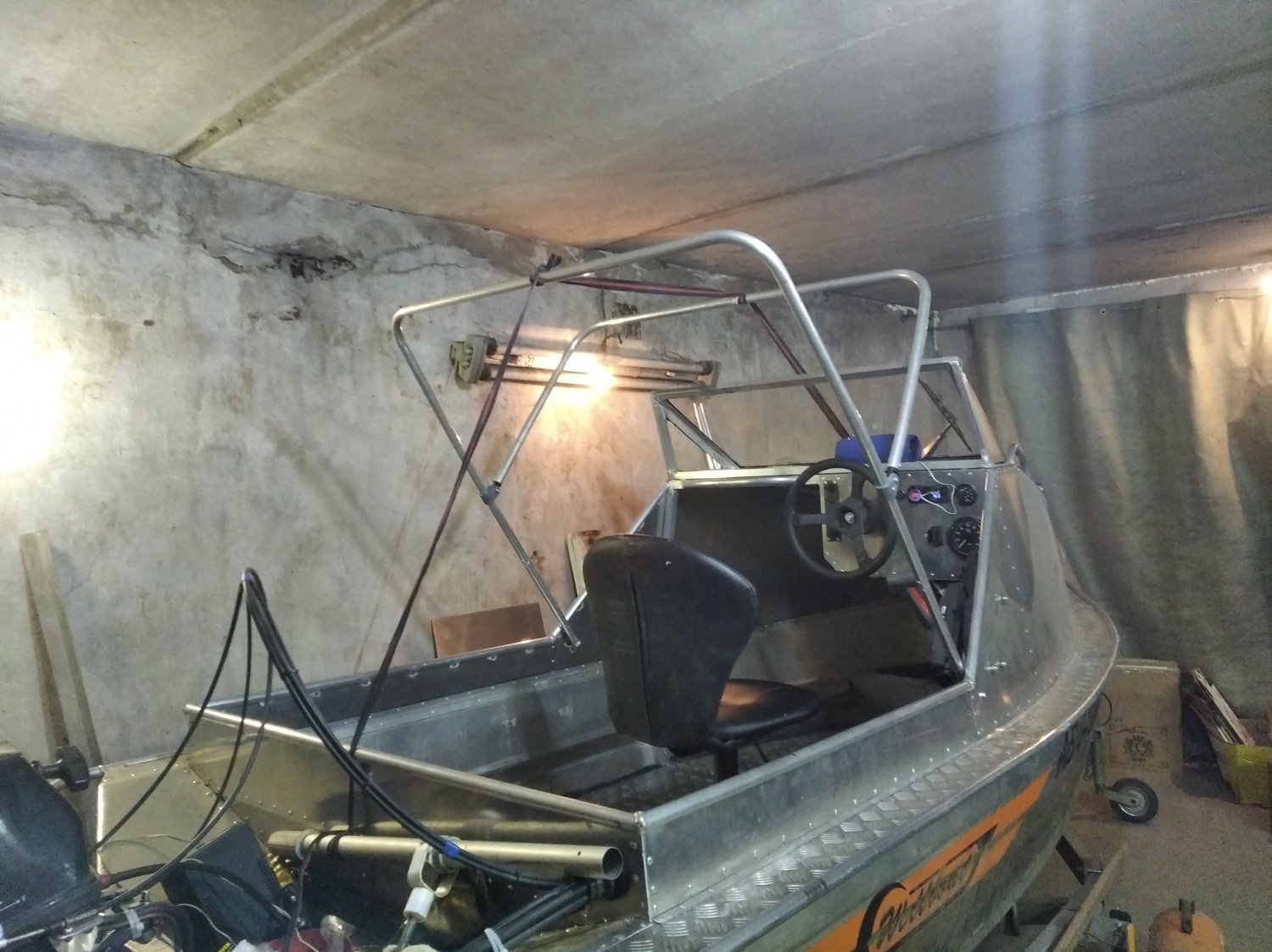

Всем привет. По мелочи вроде как все закончил, выхожу на финишную прямую, сделал дуги, буду шить тент.


Вложения

  • IMG_20220422_163038.jpg
    247.2 КБ · Просмотры: 148
  • IMG_20220422_163057.jpg
    240.9 КБ · Просмотры: 122
  • IMG_20220422_163112.jpg
    227.1 КБ · Просмотры: 151

JAWA0110

Старожил
Регистрация
04.03.2014
Сообщения
1 476
Местоположение
Виктор из Ачинска Красноярский край

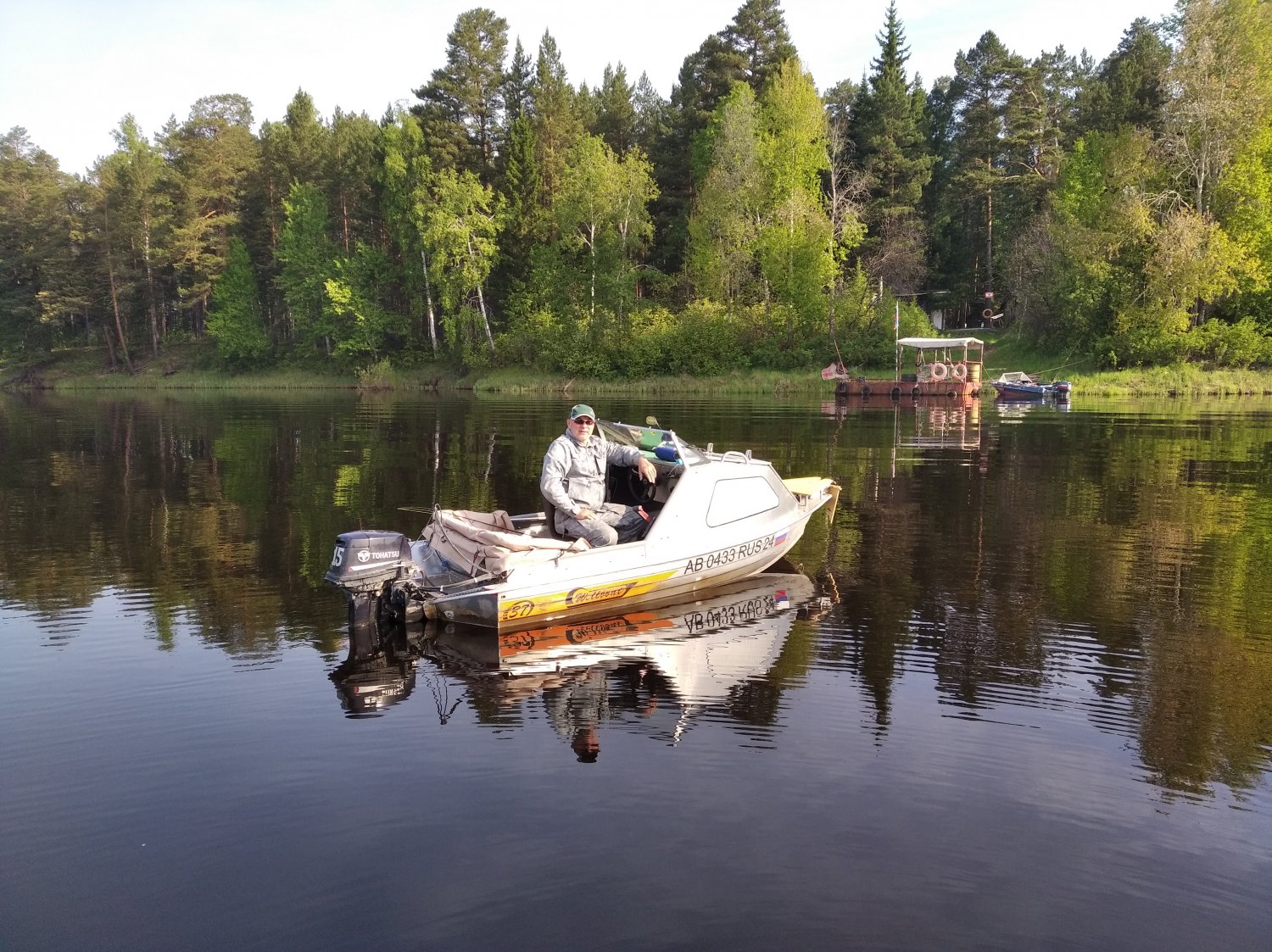

вот еще немного фоток


Вложения

  • IMG_20220521_121950.jpg
    231.5 КБ · Просмотры: 61
  • IMG_20220525_170848.jpg
    214.2 КБ · Просмотры: 51
  • IMG_20220525_170939.jpg
    222.7 КБ · Просмотры: 46
  • IMG_20220525_170916.jpg
    193.9 КБ · Просмотры: 61

_Рыболов_

Старожил
Регистрация
07.03.2008
Сообщения
787
Местоположение
Краснообск

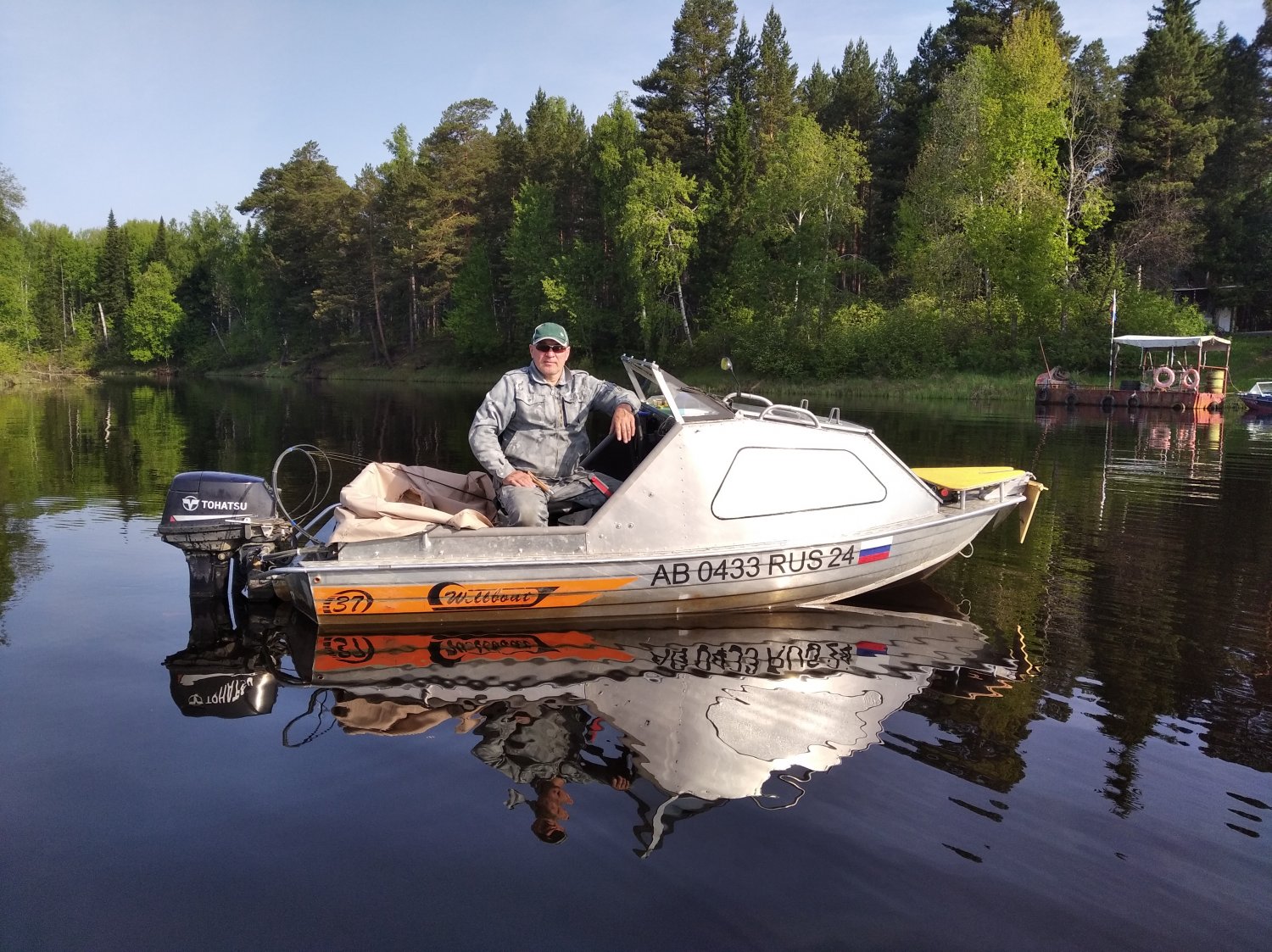

К работе вопросов нет. Но вот в чем прикол, смысл этой полурубки? Этот вопрос у меня возник исключительно глядя на самое последнее фото. Размер лодки, рядом с этим мужчиной выглядит как надетые сапоги.
