Летняя донка,со световой индикацией.

,
3714 просмотров, 8 комментариев

ДОБРЫЙ ДЕНЬ!

Хочу поделиться с уважаемыми коллегами своим видением жерлицы.

В первый раз идея создания жерлицы такой конструкции мне пришла на рыбалке, когда пройдя 1,5 часа пешком и неся на себе килограммы прикормки , 4 спиннинга с 4 катушками и т.д. Я задумался о облегчении рыбацкой ноши.

И так:

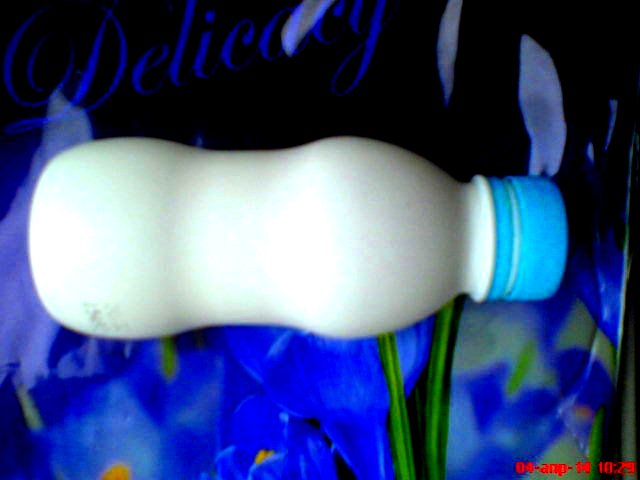

За основу была взята бутылка из под ёгурта .Форма бутылки отлично подходит для размещения на ней 50 метров ласки 0,4-0,45,а при забросе она прекрасно сходит с неё как со шпули безинерционной катушки.

Начнём изготовление.

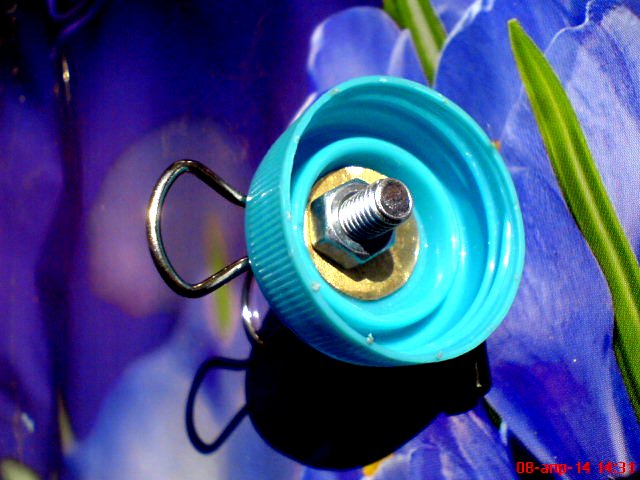

Берем чистую бутылку, снимаем крышку и сверлим в ней отверстие под болт м:6.

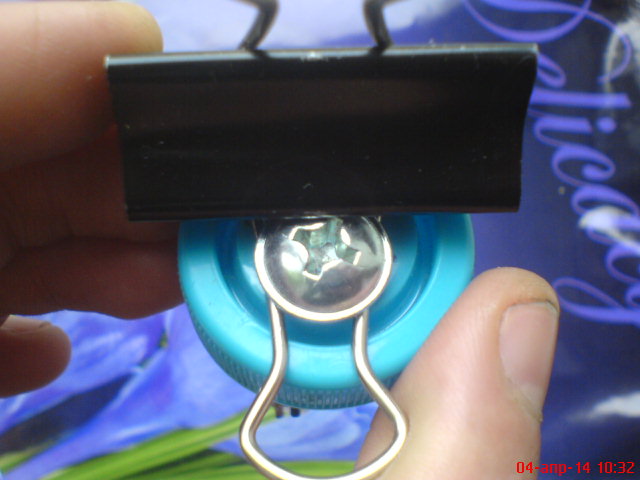

Берем биндер и размещаем его под шляпкой болта (болт с большой шляпкой),с внутренней стороны крышки подкладываем шайбу (шайбу сделал из монеты),и затягиваем гайкой так чтоб биндер надёжно держался на крышке.

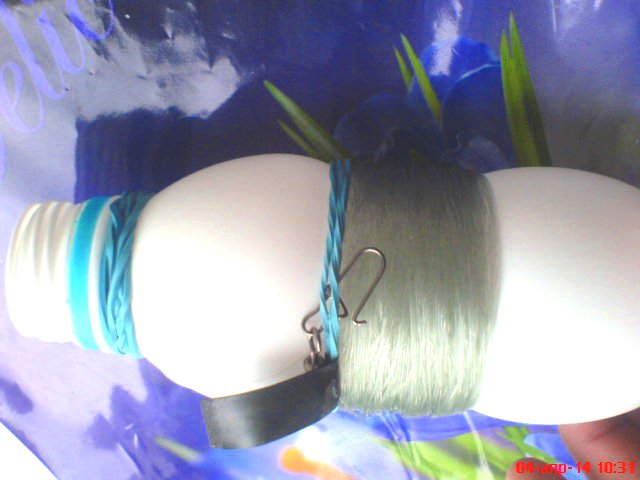

Наматываем леску, на конце крепим карабин с вертлюжком и одеваем на бутылку канцелярскую резинку для фиксации лески.

Для удобства фиксации на резинку приклеиваем отрезок изоленты.

Если жерлица будет использоваться днём то на этом можно остановится.

Но я решил продолжить и доработал жерлицу, сделав её круглосуточной.

Продолжаем .

Сей час вам понадобятся ваши знания в радио технике ,не пугайтесь-всё просто.

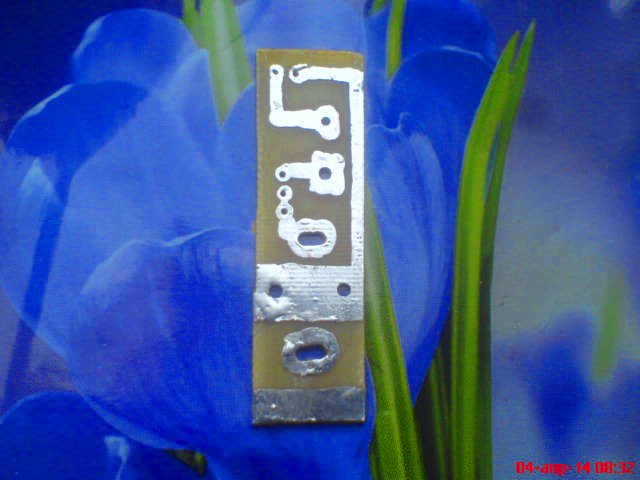

Нам надо будет сделать простую плату содержащую в себе минимальный набор компонентов.

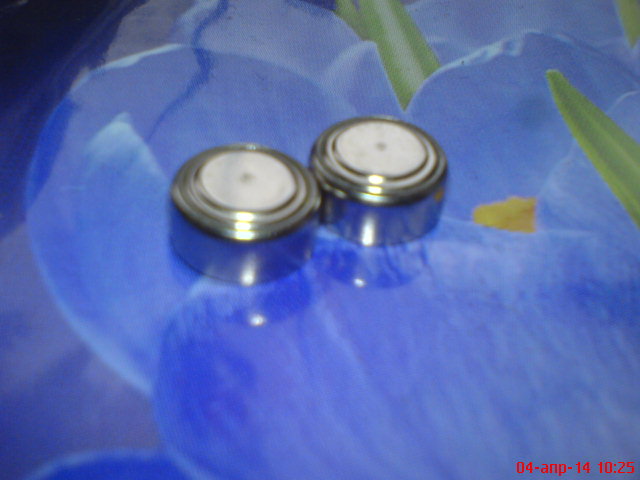

Плата представляет собой простейшую цепь состоящую из 2х батареек(таблеток) одного переключателя, одного светодиода и одного датчика наклона.

Размер платы 50 на 15 мм.

Технологий изготовления плат в сети не мало.

С датчиком наклона прийдётся немного потрудится. Нам понадобится трубка диаметром примерно 8мм,я для этих целей разобрал антенну от радио приёмника, материал её на мой взгляд идеально подходит для наших целей. Отрезаем от неё 15 мм и хорошо до блеска очищаем её с внутренней стороны .Я использовал наждачную бумагу 1000 зернистости.

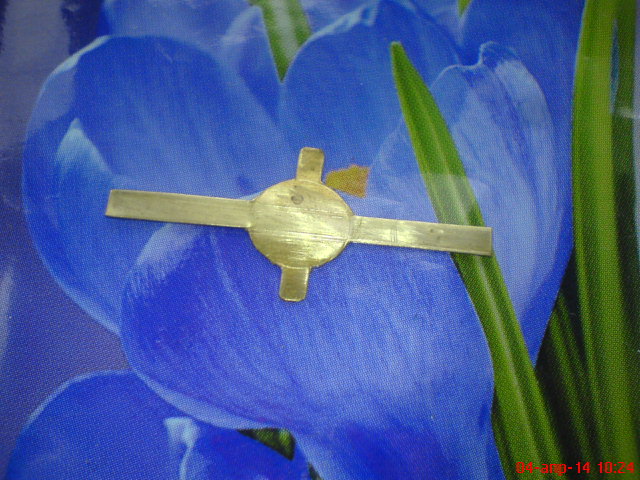

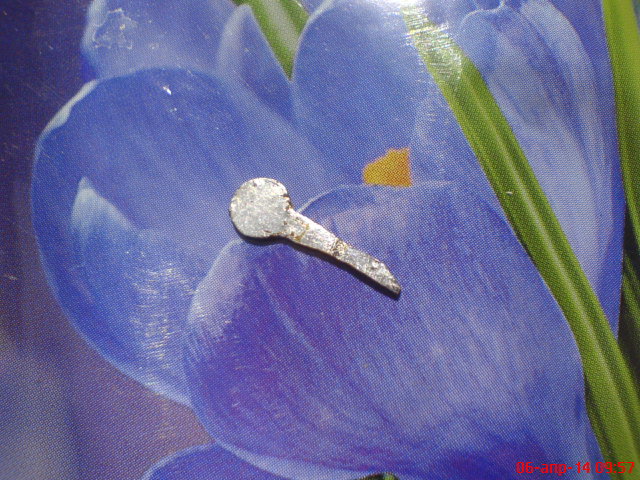

Теперь нам надо из жести или лучше латуни или меди вырезать одну боковую сторону нашего датчика.

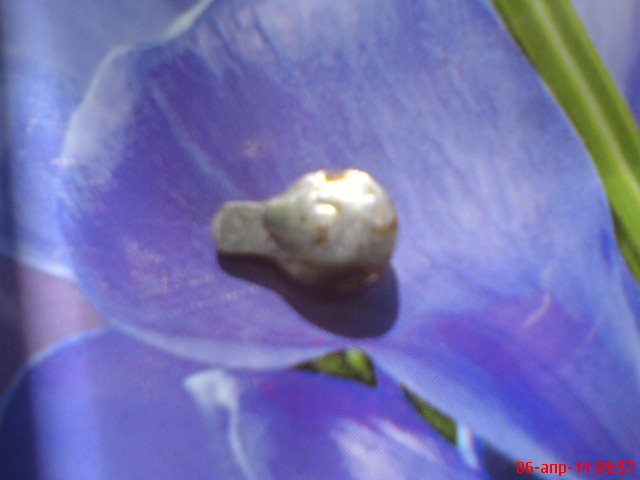

Вторую сторону вырезаем аналогично первой ,только из одностороннего фольгированного стеклотекстолита, из которого мы делали плату, только с менее длинной ножкой.

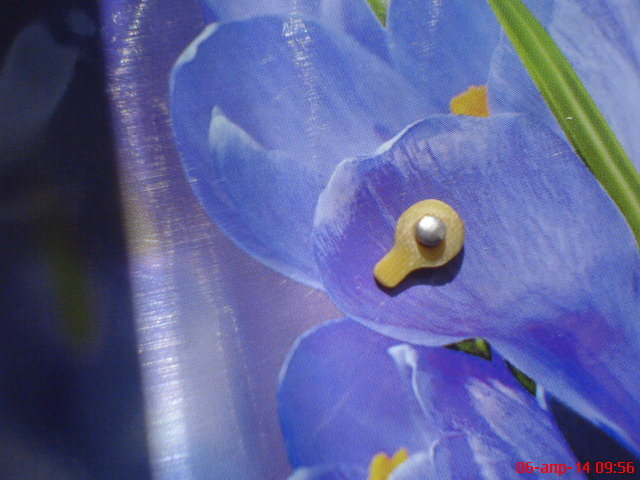

Сверлим в текстолитовой боковине отверстие по центру в которое вкручиваем маленький саморез(диаметр шляпки должен быть меньше внутреннего диаметра нашей трубки).

Шляпку самореза протравить флюсом и залудить, с другой стороны соединяем пайкой саморез с фольгой на текстолите.

Теперь собираем датчик.

Берем текстолитовую боковину и очень акуратно приклеиваем её супер клеем к нашей трубке ,так чтобы луженая шляпка была по центру трубки не касаясь её стенок, и клей не попал бы на неё.Капая клей по капле добиваемся герметичности соединения.

Изготавливаем наполнение датчика.

Наполнение датчика состоит из медной проволоки диаметром 1 мм зачищенной от лака до блеска.

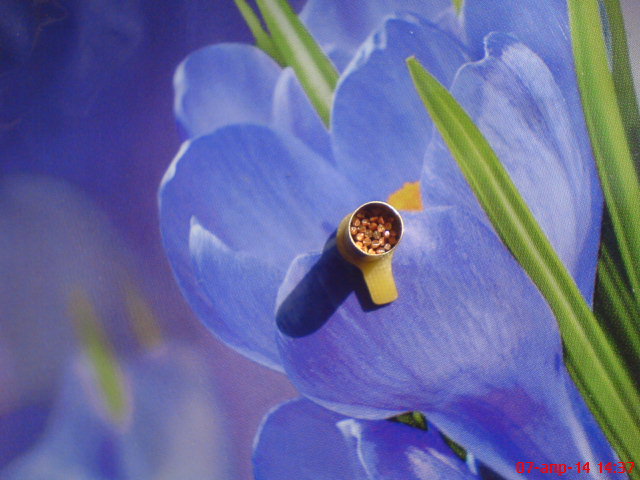

Если трубка длиной 15 мм то проволоку нарезаем кусочками примерно по 10-11 мм, и наполняем ею наш датчик так чтобы она заполнила всё свободное пространство датчика, минус 2-3 штуки, чтобы при наклоне она свободно двигалась в нутрии трубки.

Свободный ход проволоки должен составлять примерно 3 мм.

Теперь вторую боковину припаиваем ко второй стороне нашего датчика. Он должен быть герметичен чтоб проволока в нутри не окислилась и не нарушила контакт.

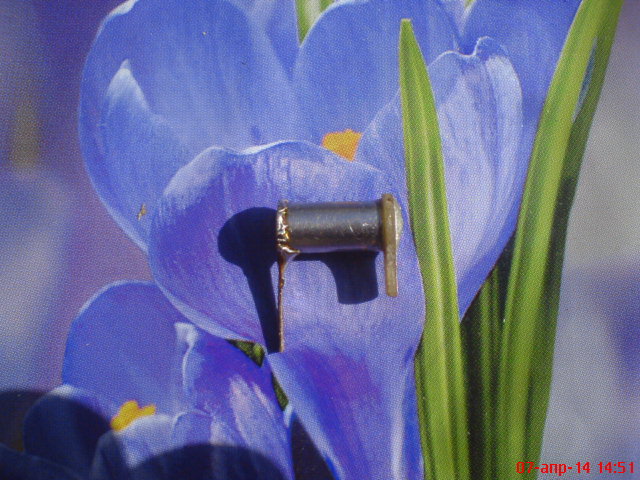

Датчик готов .Если мы его потрусим то должны услышать как проволока бьётся о боковины .

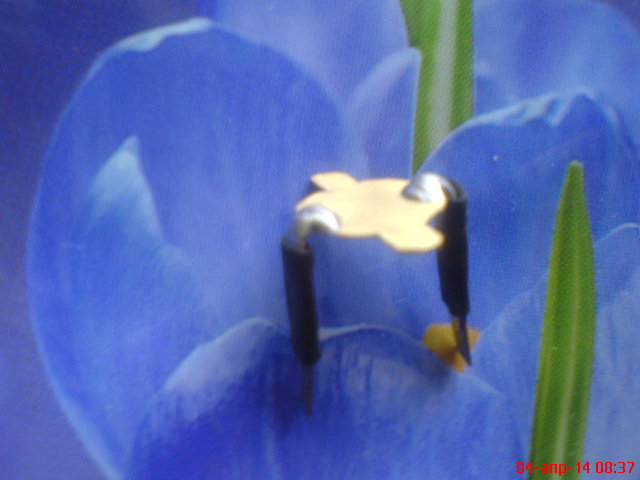

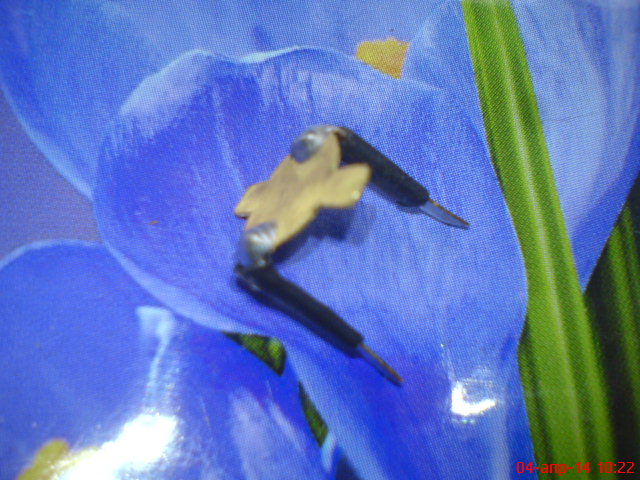

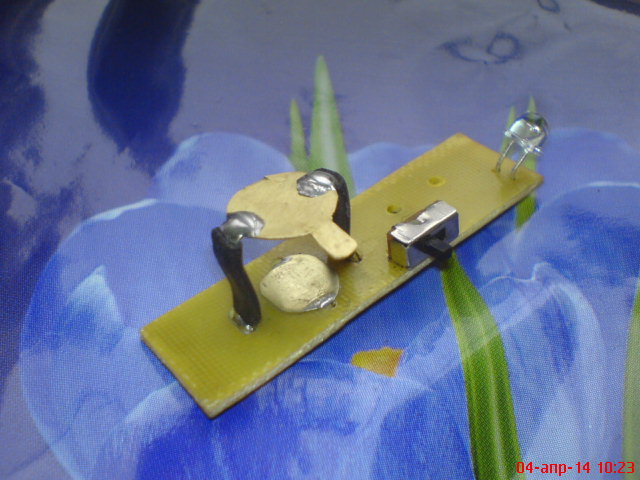

Далее вырезаем из жести или листовой латуни держатель для батареек.

Изгибаем по диаметру наших батареек,на ножки одеваем термоусадочную трубку.

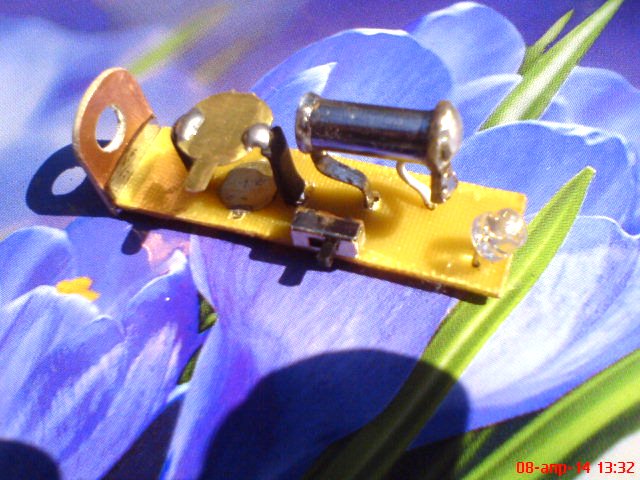

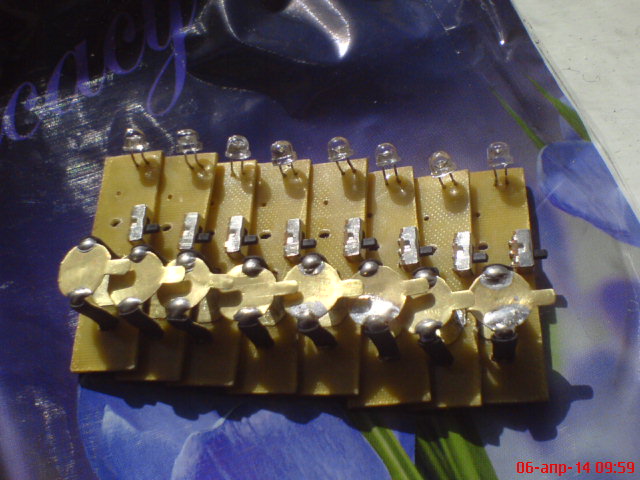

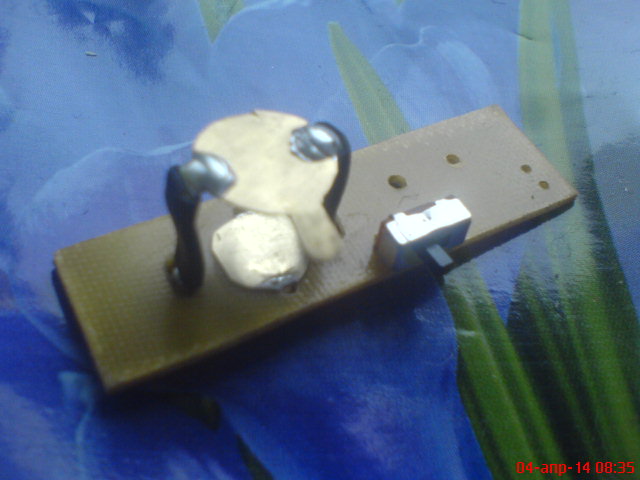

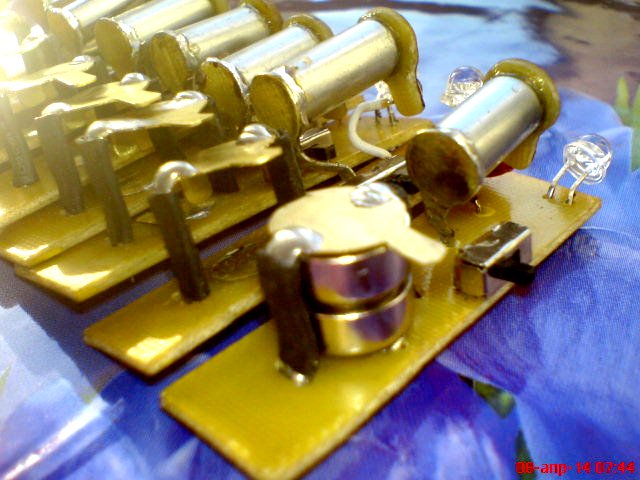

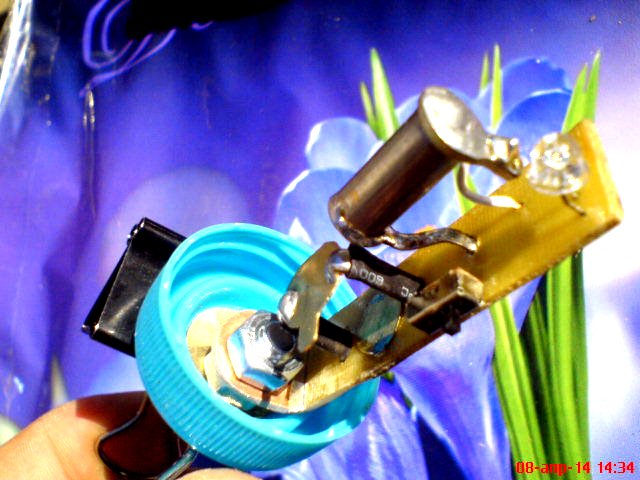

Собираем плату ,переключатель на которой служит для отключения схемы при транспортировке. Припаиваем отрезок текстолита с отверстием, который служит для закрепления на крышке.

Проверяем работоспособность конструкции. При наклоне платы ,проволока в нутрии датчика перемещается и касается шляпки самореза и замыкает цепь –светодиод вспыхивает! (мною было испробовано много конструкций датчиков но именно эта меня устроила своей надёжностью).

Закрепляем плату на крышке гайкой.

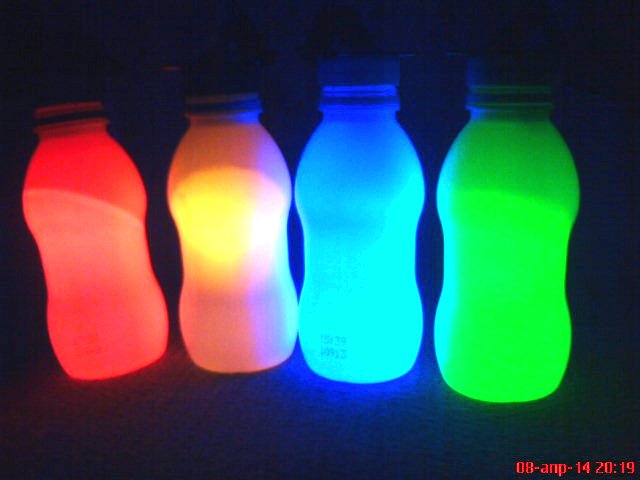

Всё жерлица готова! Хотя назвать её 100% жерлицей наверное нельзя, я на неё ставил и фидер и макушатник….Ночью во время поклёвки она выглядит очень красиво, не заметить её очень сложно ,и видно из далека. Я ставил светодиоды разного цвета и во время поклёвки сразу видно на »какой цвет» клюет.(Все светодиоды должны быть яркими широкоугольными)

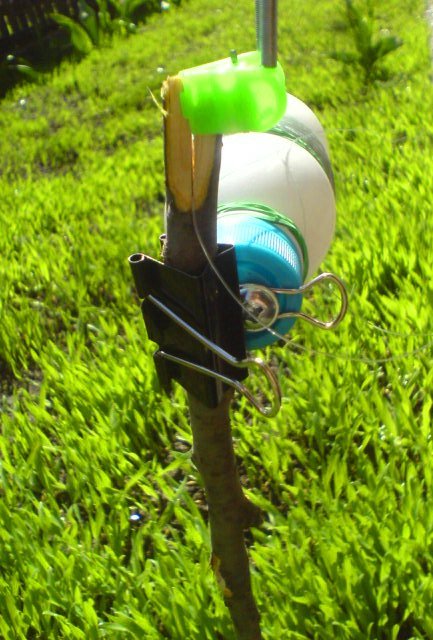

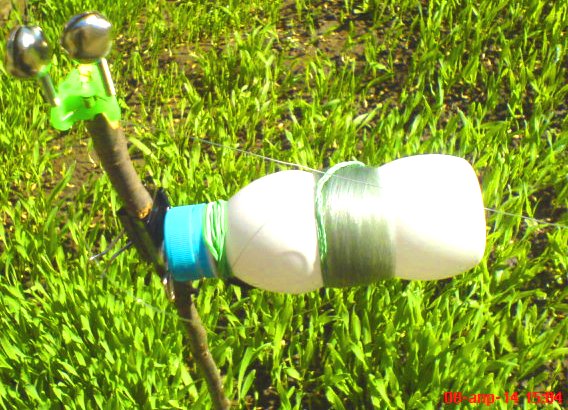

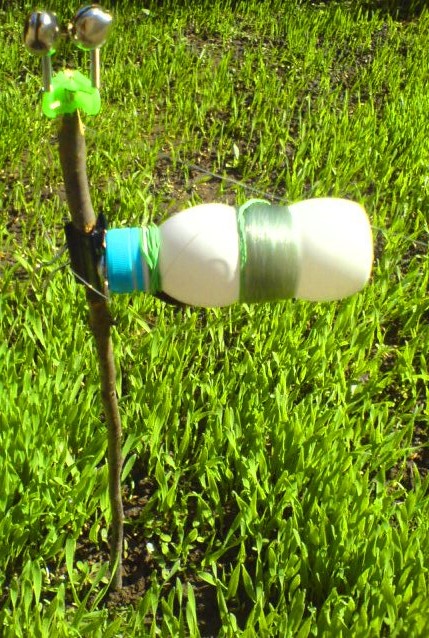

Устанавливается жерлица очень просто. Вставляем в берег вертикально ветку, закидываем кормушку и биндером крепим жерлицу на ветку, после этого подтягиваем слабину лески и фиксируем её в ращепе ветки. С верху можно одеть бубенцы. При ночной ловле достаточно открутить крышку и включить переключатель-всё жерлица взведена.При поклёвке ветка с жерлицей колеблется и жерлица ярко вспыхивает!!!

После первой ночной рыбалки друзья заказали мне 10 таких снастей. И очень торопили с их изготовлением.

На первый взгляд может показаться что всё это очень сложно, но на изготовление такой снасти у меня ушло времени не на много больше чем на написание этой статьи.

Буду рад если моё изделие кому то поможет ловить рыбку.

Ваши вопросы можете задавать по адресу mikhalkov-1983@mail.ru если кто то ловил на такую снасть мне будет очень интересно узнать ваше мнение.

Всем удачи уважаемые коллеги, и ни хвоста вам!
