Компактная action камера или видеорегистратор на кепку для непрерывной съемки

,
1230 просмотров, 9 комментариев

После прошедшей Обской зарубы 2017 и введенной правилами турнира видеофиксации улова у наших пользователей вновь вырос интерес к экшн камерам для рыбалки, регистраторам и другим вариантам видеосъемки процесса рыбалки.

Если с обычной action камерой все просто и понятно - выбрал, поставил и снимай, то с вопросом обеспечения непрерывной съемки на протяжении всего турнира (обычно около 8 часов) не все так просто. Я покажу один из вариантов решения этой проблемы, причем довольно простой и бюджетный. На него я потратил 5 000 рублей и несколько часов свободного времени. Никаких особых знаний или умения разбираться в электронике этот способ не требует.

Основа всей конструкции - action камера Panasonic HX-A1. Маленькая, компактная, очень легкая - всего 45 грамм. Я купил ее за 3 999 рублей в медиа маркте. Больше нигде в интернете на момент покупки я таких цен не видел, в среднем цена была 8-9 тысяч рублей. В медиа маркте это был последний образец с витрины, видимо, этим и было обозначено столь заманчивое предложение. Подробная информация, отзывы, обзоры камеры можно найти на яндекс маркете https://market.yandex.ru/product--panasonic-hx-a1me/12566778.

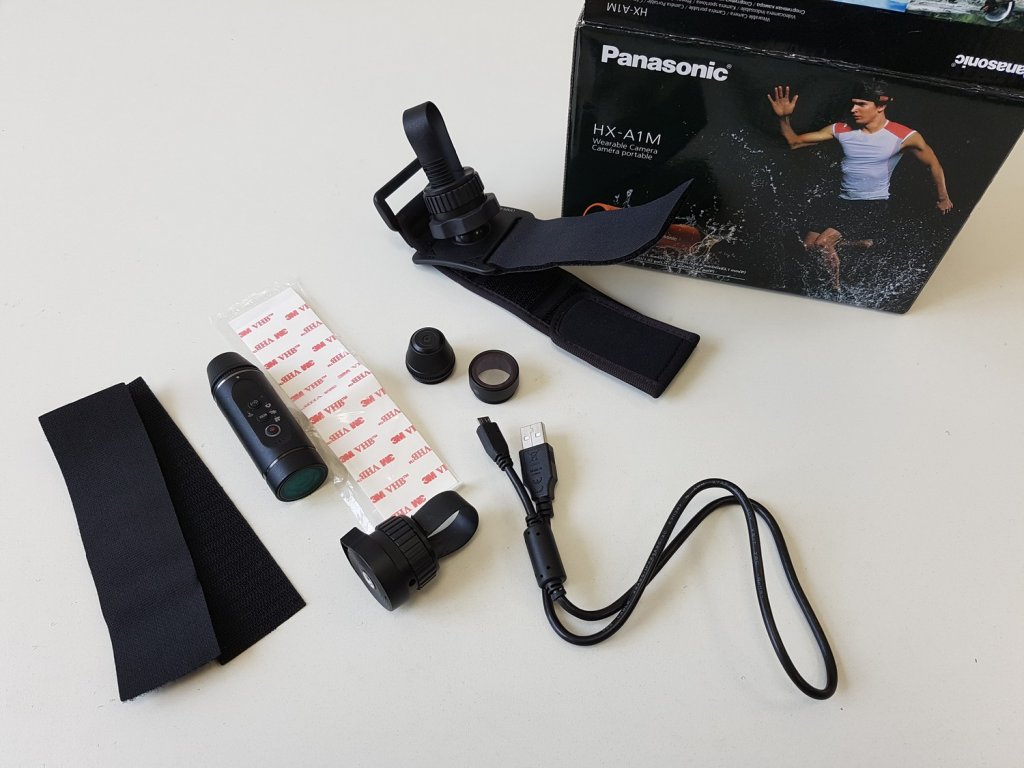

В комплект поставки входят несколько креплений для камеры, липкая лента, двусторонний скотч, открытая и закрытая (герметичная) задние крышки камеры. Кое-что из этого нам очень пригодится для монтажа камеры на кепку.

Из актуальных для нас особенностей камеры Panasonic HX-A1:

  • Возможность работы камеры от внешнего питания через USB разъем
  • Поддержка карт памяти до 128 Гб, чтобы уместить много часов видео

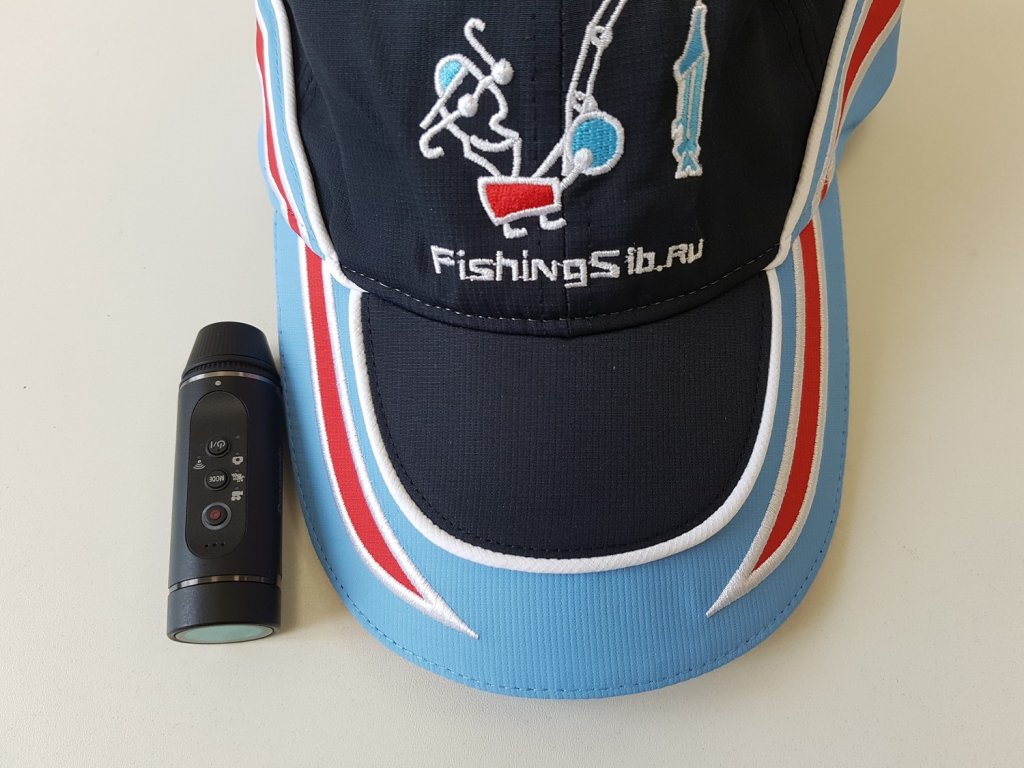

  • Супер легкая для размещения на козырьке кепки, всего 45 грамм
  • Проверенный бренд и съемка в FullHD с нормальным качеством

Камера абсолютно герметична при использовании герметичной задней крышки из комплекта, и даже допускает подводную съемку. Однако, чтобы присоединить power bank по usb приходится использовать другую "открытую" крышку из комплекта.

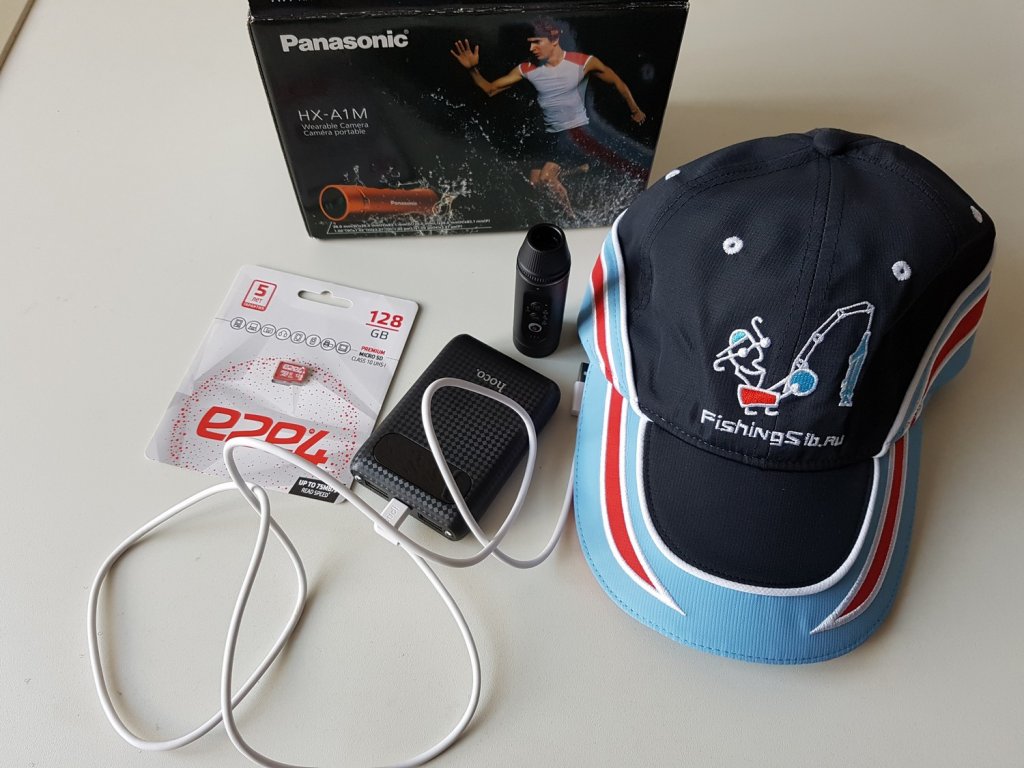

В дополнение к камере был приобретен китайский Power Bank hoco 10 000 mAh  с индикацией процента заряда и USB кабель 1.2 метра с боковой подводкой microUSB штекера, microSD карта на 128 Гб. Весь комплект на фото.

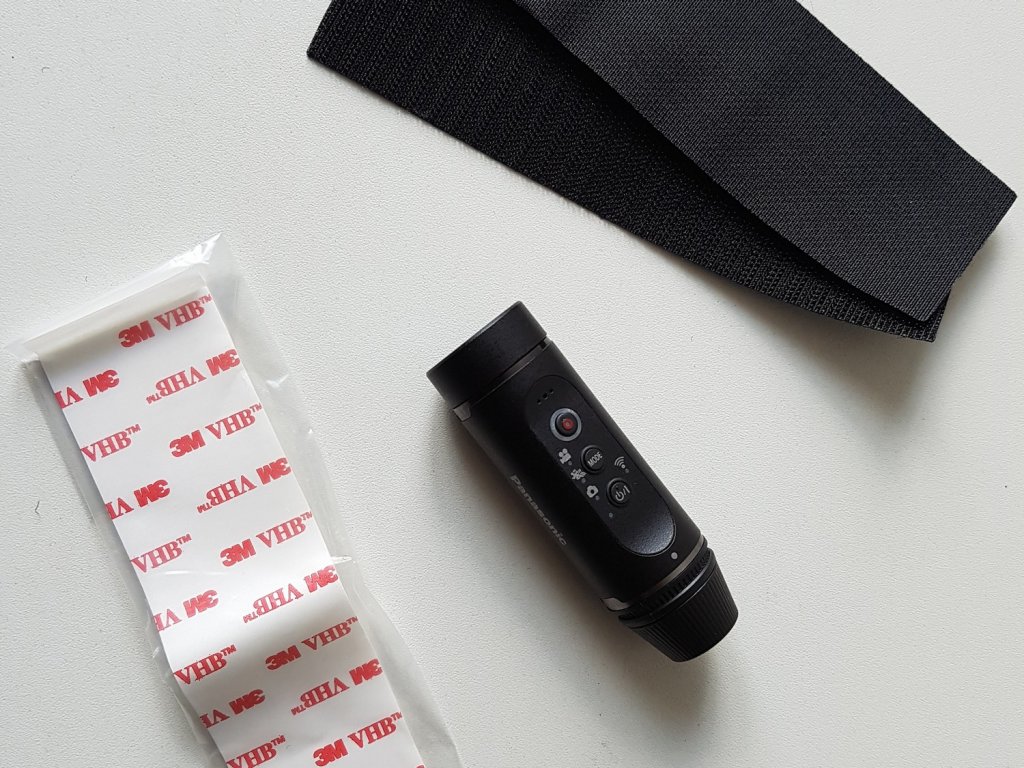

Итак, первая идея, которая пришла в голову - приделать камеру под козырек кепки на липучку. Все для этого уже было в комплекте с камерой.

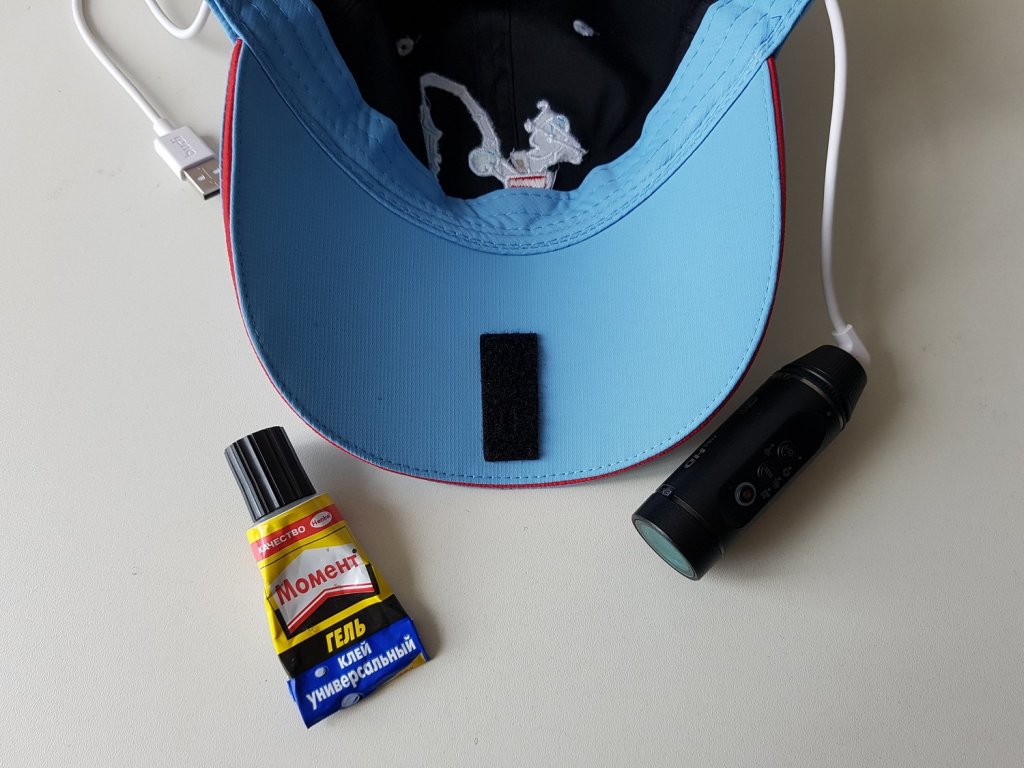

Осталось лишь добавить капельку Момента на козырек кепки. Кстати, пользуясь моментом передаю привет всем, кто пользуется Моментом :)

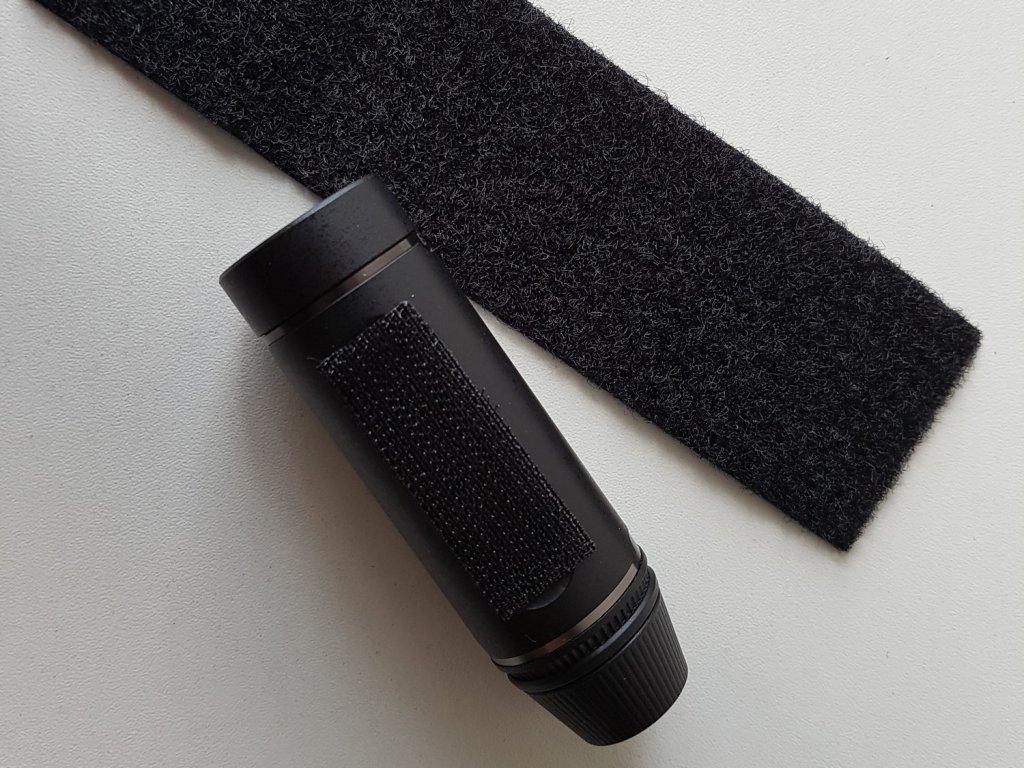

Все очень просто - одна часть липучки пошла на кепку под козырек, приклеена Моментом. Вторая часть липучки на двусторонний скотч прикреплена на камеру.

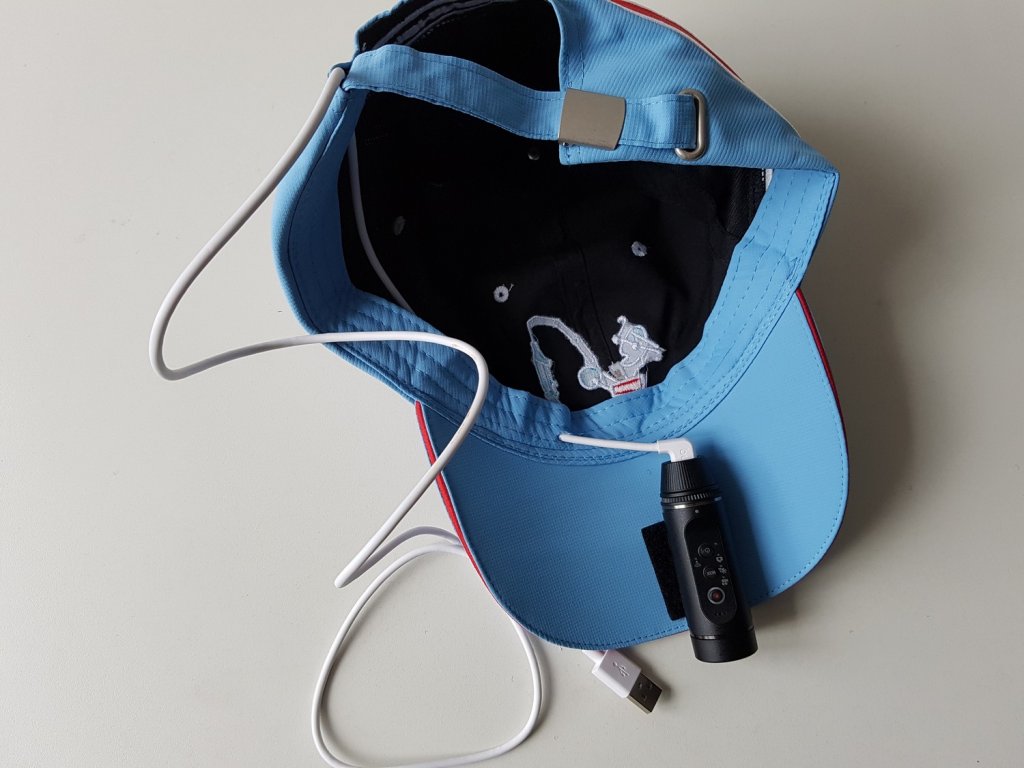

Дальше аккуратно делаю разрез в отвороте кепки и провожу там USB кабель. Выглядит, как будто все готово, можно начинать тестирование.

Первый же тест показал жесткий прокол в конструкции - камера установлена вверх ногами, соответственно картинка на видео перевернута. К огромному сожалению, оказывается, что в этой камере нет функции переворота картинки (flip). Очень странно для компактной камеры такого формата.

Если разместить камеру на липучке вверху козырька, а не под ним, она оказалась бы в правильном положении. Но такое размещение сразу порождало несколько новых проблем, которых нет под козырьком кепки. Во-первых, защита от влаги (дождя) в месте соединения USB кабеля. Во-вторых подведение самого USB провода к камере - либо он должен идти снаружи кепки, либо кепку надо дырявить на видном месте, чтобы заправить провод внутрь. Оба варианта сильно портят внешний вид.

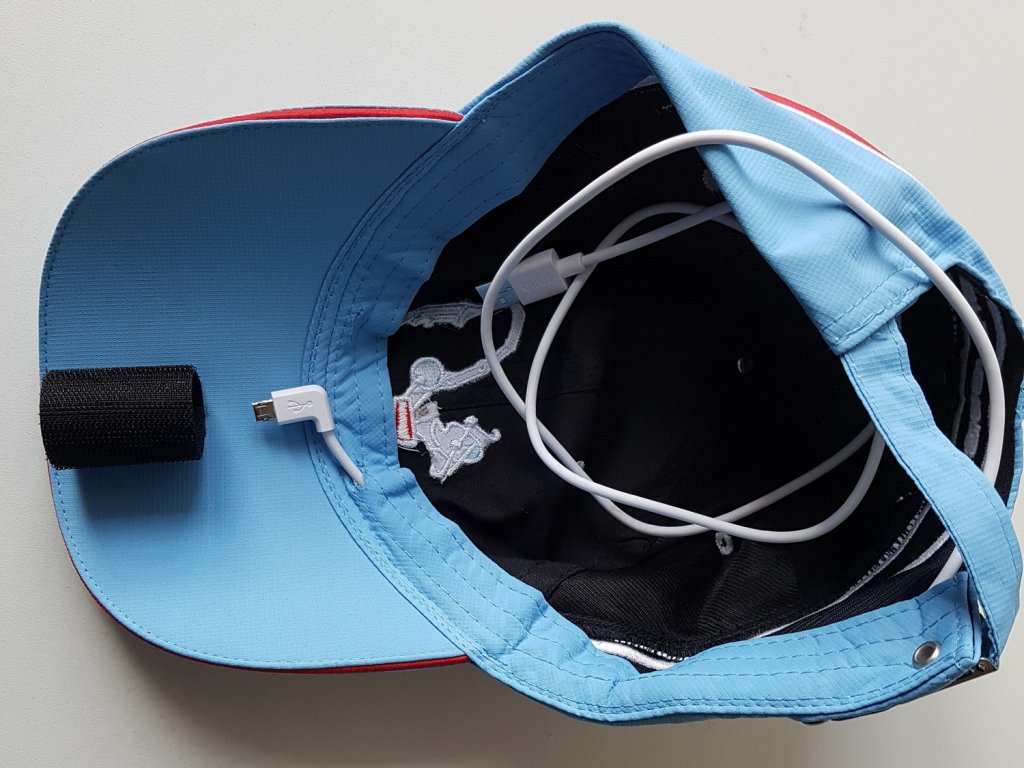

Выход из положения, как обычно, оказался простым и гениальным, а натолкнуло на него меня одно из штатных креплений из комплекта камеры. Надо всего лишь сделать цилиндр по размеру камеры из остатка липучки и прилепить его под козырек. Вот так:

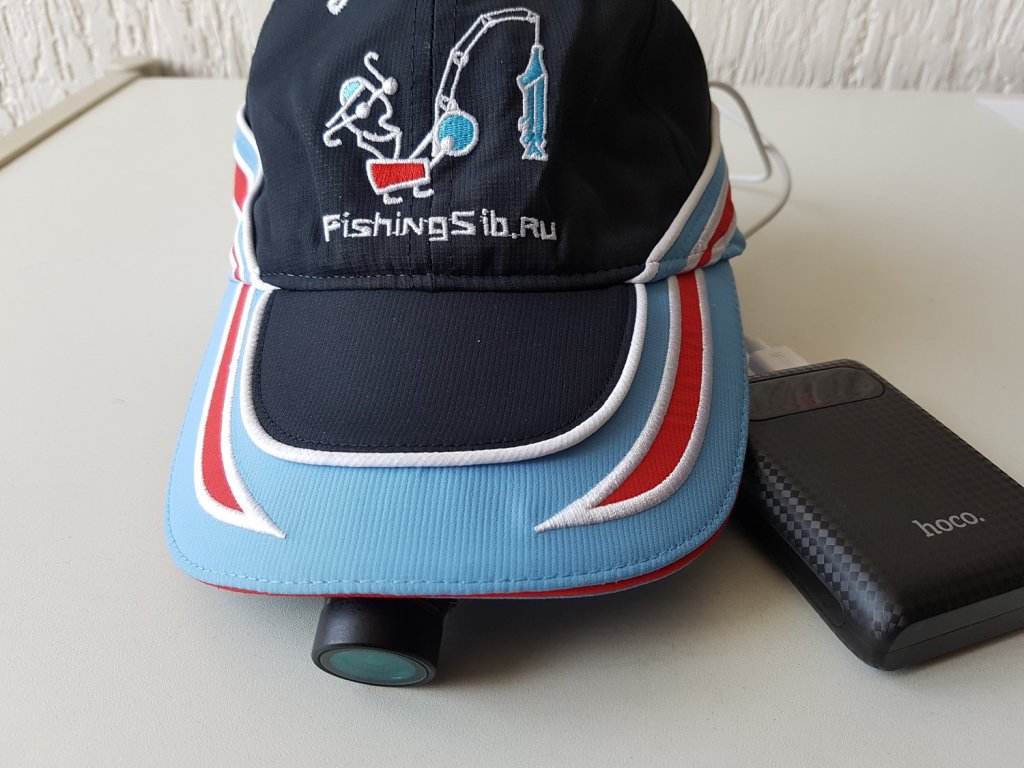

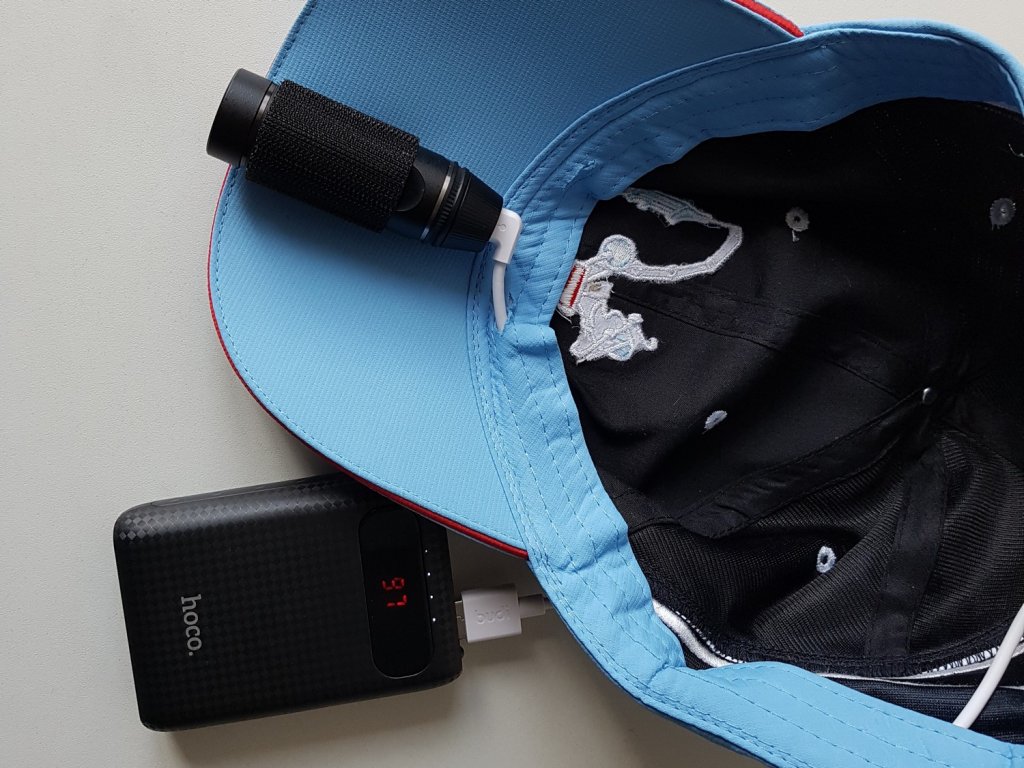

Камера вставляется внутрь цилиндра с небольшим усилием и держится там вполне надежно. Для провода пришлось проделась еще одну дырку в отвороте кепки. Под отворотом провод я зафиксировал термоклеем. Ну и вот что получилось

Тестирование на воде кепка с камерой уже прошла, и очень успешно. Съемка велась непрерывно восемь часов с FullHD качеством 1920х1080, 30 кадров в секунду. За это время power bank разрядился до 58%, на карту памяти было записано 55 Гб данных в 17 файлах. Т.е. в условиях съемки в 2 тура по 8 часов питания и карты памяти должно хватить на оба дня.

 Затраты на изготовление

  • Камера Panasonic HX-A1 - 3999 рублей.
  • Power bank Hoco 10 000 mAh - 750 рублей.
  • USB кабель 1.2 метра - 150 рублей.
  • MicroSD флеш карта 128 Гб - 3800 рублей.

Карта памяти по затратам практически сравнялась с ценой самой экшн камеры, но карта вам понадобится в любом случае. А так, по цене чуть меньше пяти тысяч рублей мне удалось собрать очень комфортный и простой комплект для непрерывной записи рыбалки. С ним можно как участвовать в соревнованиях, так и записывать рыбалку для себя, т.к. качество съемки при дневном свете получается очень достойным. Да и звук вполне нормальный для экшн камеры, хотя в отзывах народ жалуется на микрофон.

Видео с примером сделать, к сожалению, не успеваю :( Может когда-нибудь потом дополню эту статью примером.

Всем удачи и огромных трофеев!

,
