Обслуживание, разборка-сборка и тюнинг мультипликаторов

[Leshii]

Наконец - то воочию убедился, что ГП на Shimano Scorpion 1500 и Curado 50 E одинаковы.

То есть они взаимозаменяемы? Или вы имеете в виду,что идентичны по размерам(в мощностном смысле).



[Leshii]

К стати я в свое время обнаружил отличия пиньонов скорпиона 1001 и курады 51Е. Оно заключается в диаметре посадочного места. Когда нажимаем клавишу и пиньон отходит от шпули,то проточкой на другом конце он входит в центровочное отверстие в крышке,находящееся за шпульным подшипником. Так вот скорпионовский пиньон входит с небольшим зазором,а курадовский как карандашь в стакане. Это влияет,или может влиять на заброс. Теоритически в скорпионовском пиньоне меньше должно быть трение оси шпули о внутренний диаметр пиньона при забросе.



[dr.trout]

Разве у неё есть посадочное место? Она вроде опирается на шайбу и все!

сама ведущая да, а шайба зубчатая она салится на вал в определенном положении, надо крутануть немного её (шайбу) вокруг вала и она долэна сесть на полтора мм примерно там профрезерованый паз прямоугольный. а на валу лыски.



[prank]

К стати я в свое время обнаружил отличия пиньонов скорпиона 1001 и курады 51Е. Оно заключается в диаметре посадочного места...

Этот момент я увы не проверил. Будут фотки ГП и накидывания пиньона вместе с коромыслом и ведущей от Скорпа 7:1 на Кураду 51 6,4:1. Получилась только диаметральная и межосевая проверка, полную сборку не проверил, катушки уже собраны .



[Leshii]

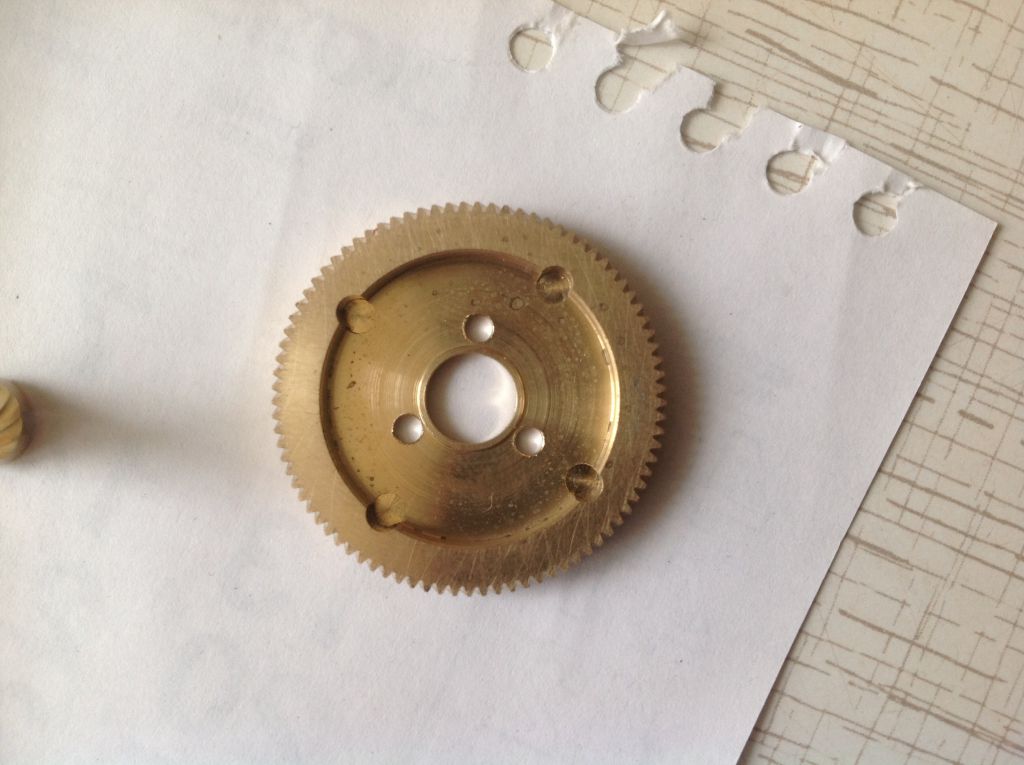

Вот фото ГП стиза 100 SHL
Извините за качество. Хорошего фотоаппарата сейчас нет.



[Leshii]

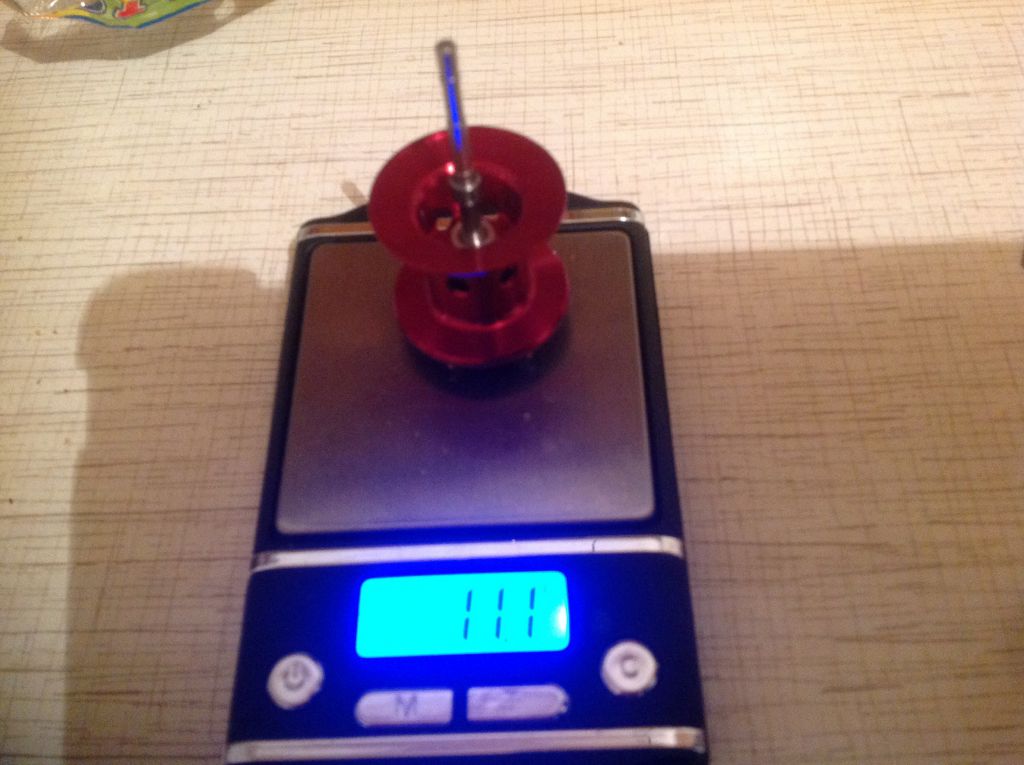

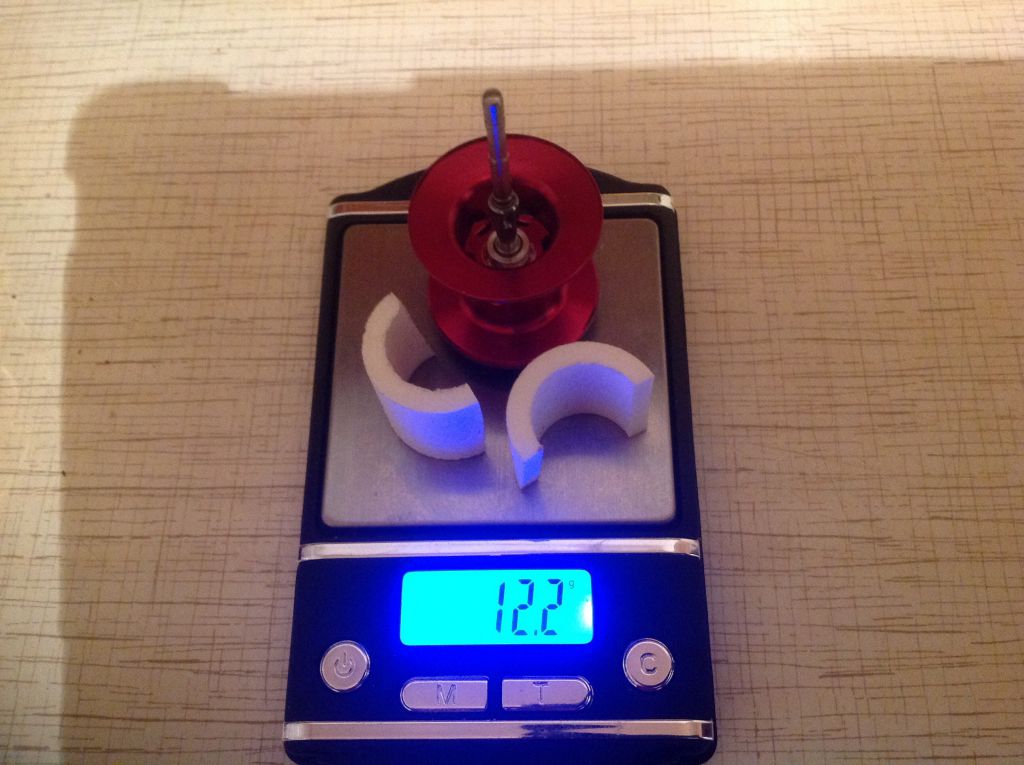

Начитавшись доктора троута сделал пенопластовый бекинг для коре 51MG7



[prank]

.. сделал пенопластовый бекинг ...

На станке или на дрельке ?



[Leshii]

На станке или на дрельке ?

На станке.



[prank]

ГП Scorpion 1501-7 (7:1) и Curado 51 E (6,4:1)

От Скорпа слева и верхняя:


Как видно, пиньоны (ведомые) имеют различие в положении проточки под коромысло. Поэтому для проверки равенства межосевого расстояния шасси, в Кураду ведомая устанавливалась вместе с коромыслом от Скорпа:


Остальные фотки с замерами некоторых параметров ведущей и фрикционной шайбы от Скорпа:




Конструктивно имеется небольшое различие в расположении направляющей корпуса глазка ЛУ относительно кожуха бесконечника. На Скорпе оно чуть более оптимально с т.зр. боковых нагрузок со стороны лески:


Ввиду того, что ось шпули Курадо 51 короче, при всех остальных параметрах ее отклонение от прямолинейности при ударных перегрузках будет меньше (ближе друг к другу опоры).
Информация к размышлению.. :roll:



[Taran]

на выходных разобрал китайчонка, кнобы оказались не разборными, запрессованы намертво) но подшипники в них есть,
не претендую на критику, катушка куплена ради интереса посмотреть что внутри
http://www.youtube.com/watch?v=ztY1IAwwTf0



[andreyXoXoL]

Вот такая проблема



[Leshii]

В абушках не шарю,но тут явно пин шпули по пиньону тарахтит. Если все собрали правильно,то попробуйте извлеч пиньон и надеть его на шпулю. Проверьте садится ли он до конца. Если не садится,то смотрите забоины в нем. В прочем,выньте шпулю и посматрите на пиньен. Не каких задиров и замятин быть не должно.



[prank]

Вот такая проблема

Писал же, что не до конца пиньон доходит. Лепестки коромысла износились или неплотно охватывают проточку пиньона. Соответственно пин вылетает из паза пиньона и хлопает по зубьям. Правильнее конечно наоборот - пиньон вылетает относительно пина . Обычное дело. Замена коромысла. Может еще лепестки плоской пружины посильнее подогнуть, чтобы сильнее на коромысло давила.
Да, и ось в пиньоне не смазывать. Там все чисто должно быть. Если и мазать, то совсем минимумом - протереть ось салфеткой, чуть смоченной скоростным маслом для шпульных ШП.



[Athos]

Добрый день!
До последнего времени мазал ГП Шиманой DG-10 http://www.reelshop.ru/instrumenty-i-sm ... dg-10.html .
Но вот как то не кажется она мне лучшим вариантом, такое ощущение, что при зацеплении пары выдавливается почти полностью и не очень тягучая что ли. В общем ищу замену из доступных.
Есть в магазинах Мобил ХНР 222 http://barnaul.pulscen.ru/products/smaz ... l_11067708 , мажу ей шкворня, крестовины да шрусы. Смазка нравится, липкая, плохо вымывается, очень тягучая.
Интересно есть у кого ни будь опыт её использования в катушках. И ещё, очень важно, как она дружит с пластиком и люминием? Буду использовать в АБУ 5601JB и Шимановских мыльницах ( Скорп, Курадо, Ситика, Каенан, Бас Уан...)
Заранее благодарю, Игорь.



[andreyXoXoL]

На коромысле есть выработка. Пиньон встаёт нармально на ось в шпулю. Беда в коромысле?



[andreyXoXoL]

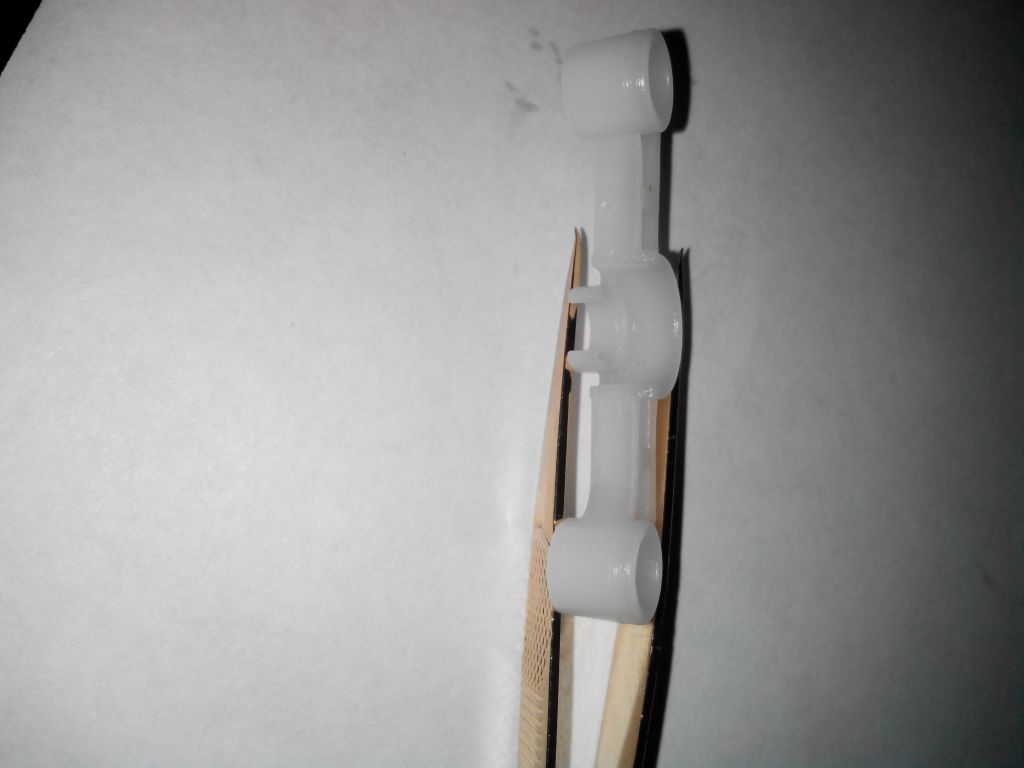

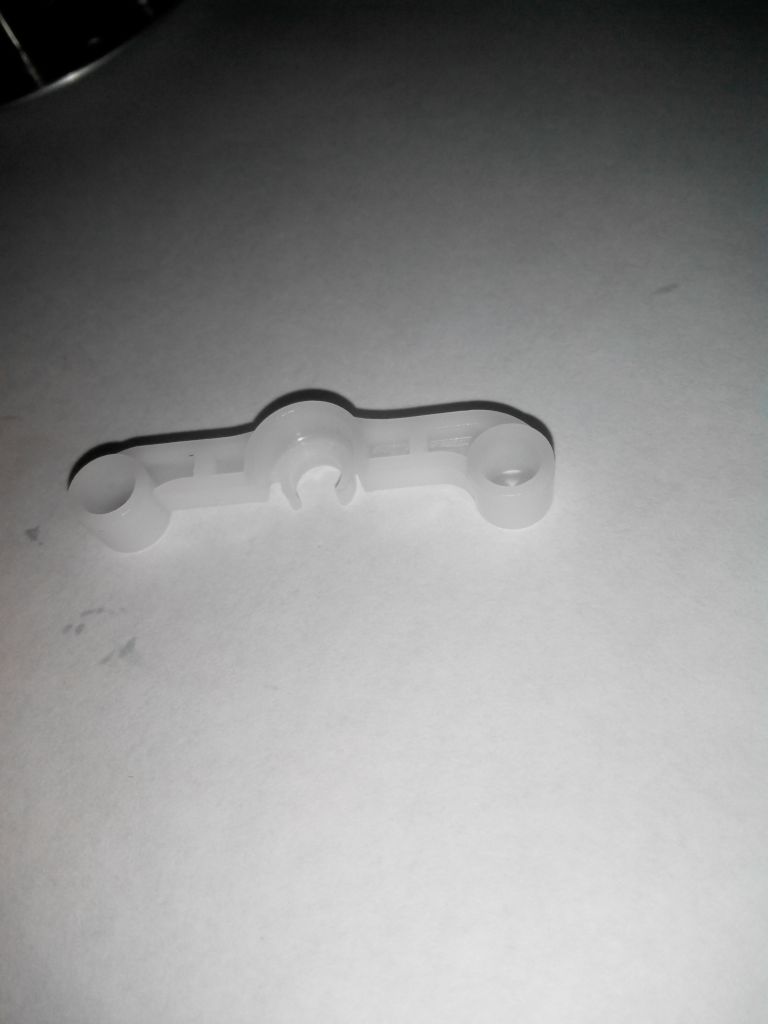

Вот коромысло. Верхняя часть колодца сточена.



[andreyXoXoL]

Коромысло стоит 120 р. Пиньон 920р. Кризис (((.



[andreyXoXoL]

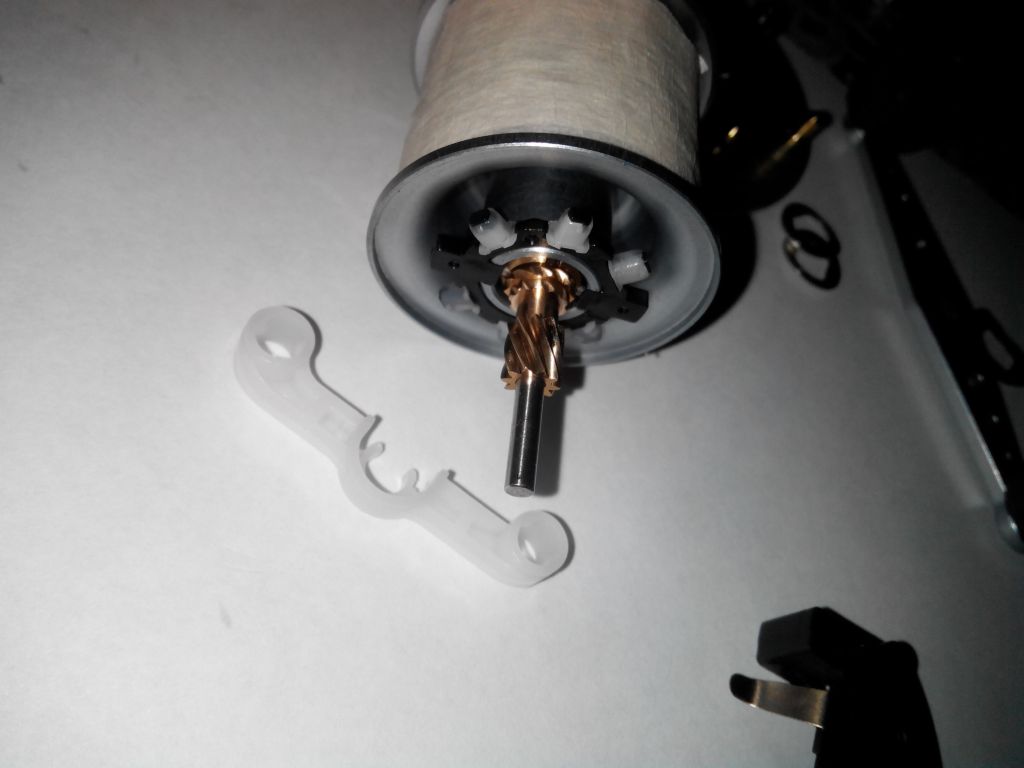

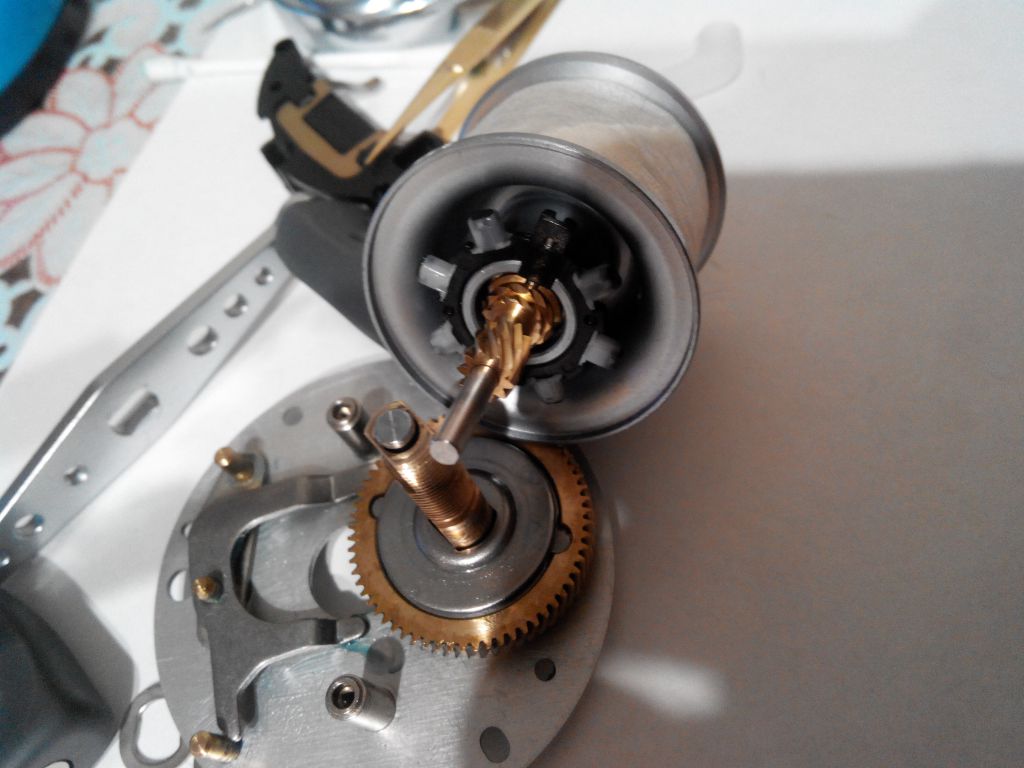

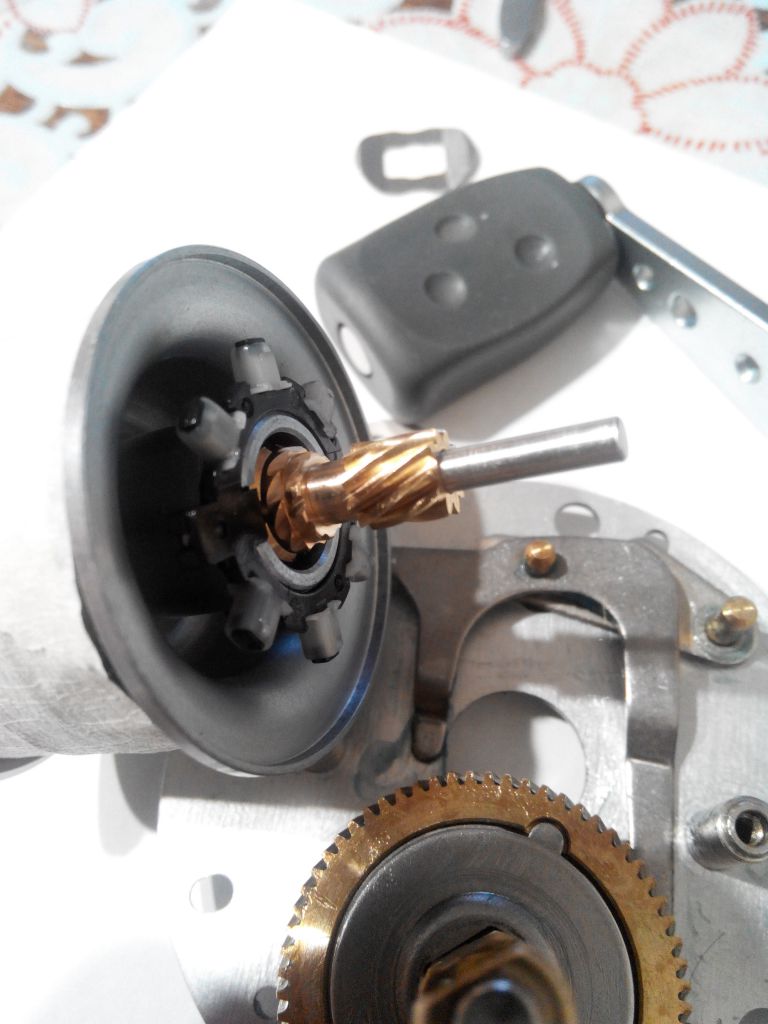

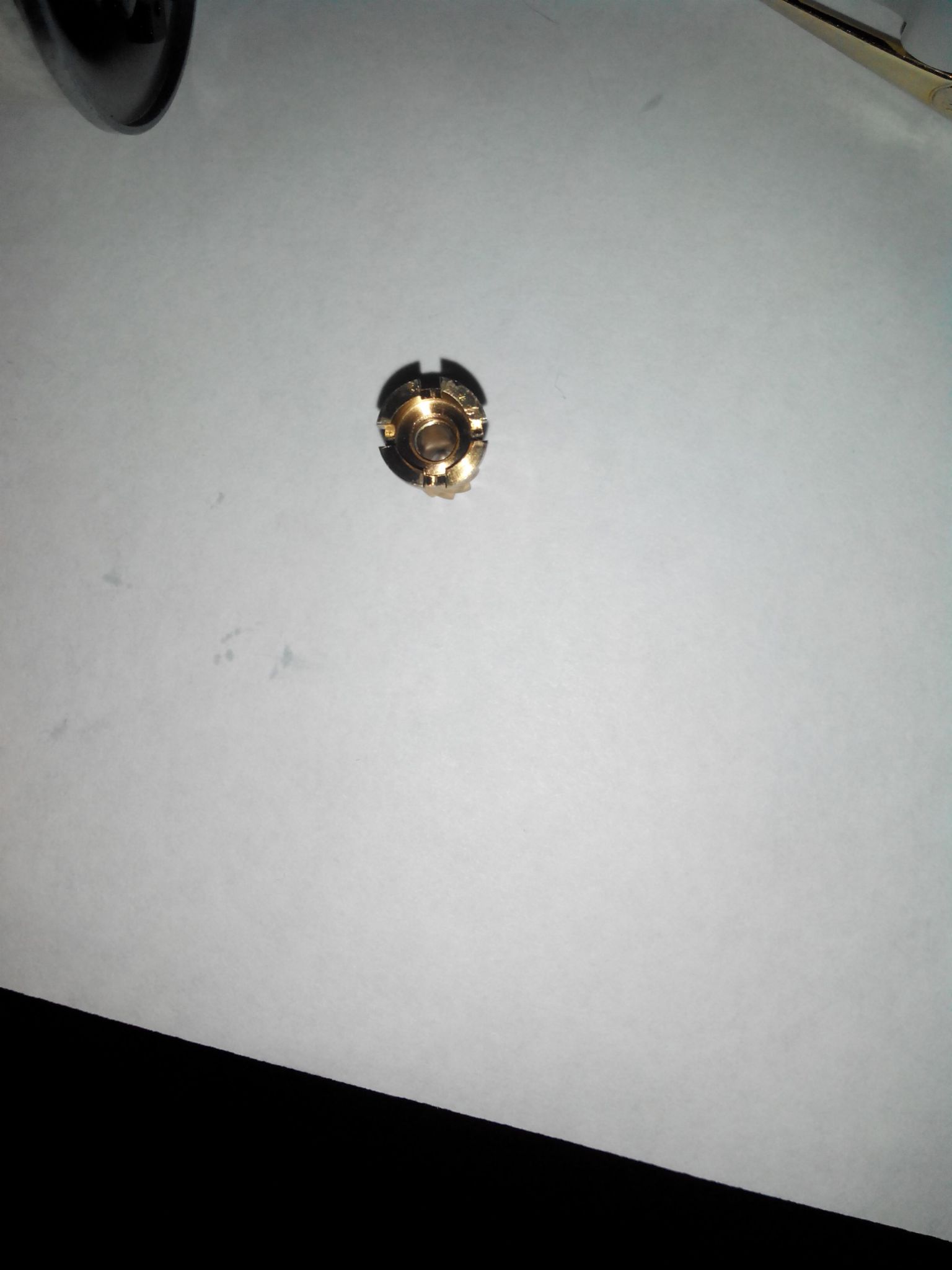

Вот пиньон в шпуле, все нормально.



[Athos]

andreyXoXoL

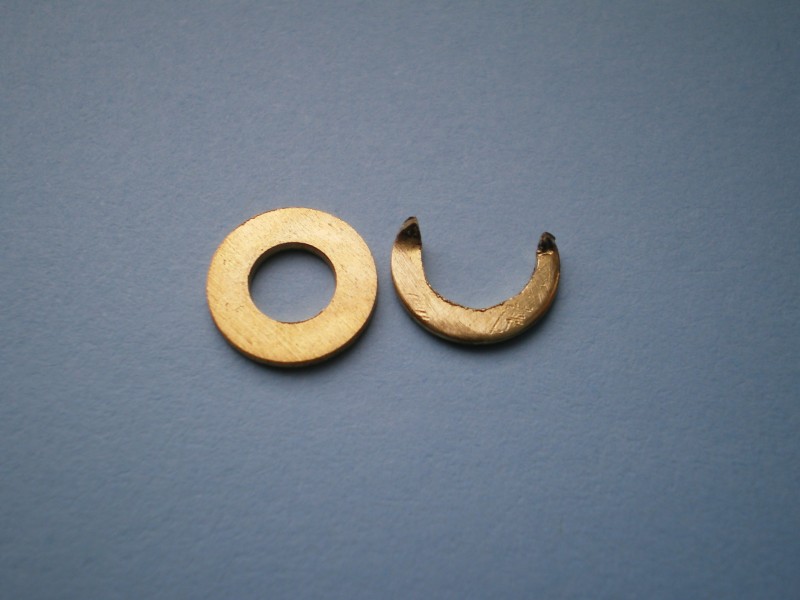

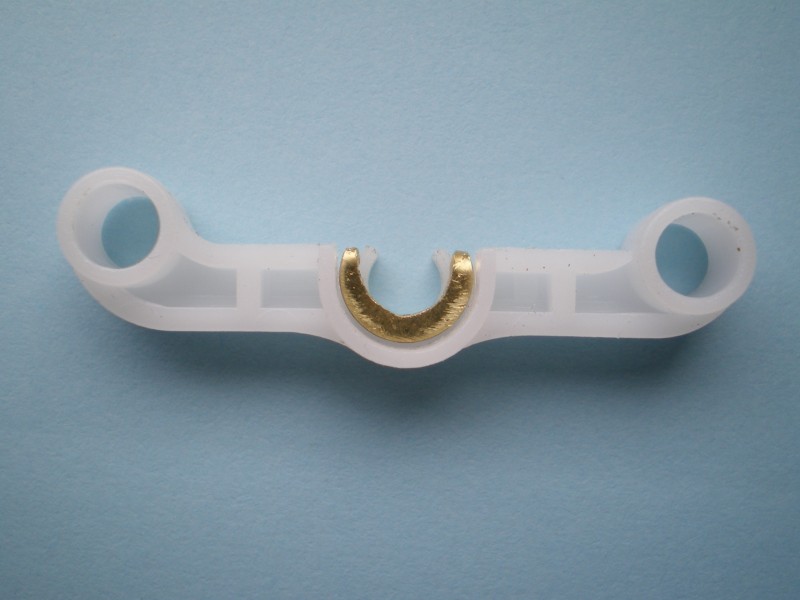

Может я не так Вас понял, у вас выработка коромысла, на одном сайте мудрый человек предложил ставить на верх колодца, то что сточено, шайбу подходящей толщины, тем самым убивая два зайца. Предотвратить дальнейшее стачивание коромысла+ в вашей ситуации, отодвинуть пеньон от пина шпули, если конечно в этом дело.



[prank]

На коромысле есть выработка. Пиньон встаёт нармально на ось в шпулю. Беда в коромысле?

Андрей, нет самого главного - посмотреть осевой зазор пиньона установленный в коромысло. (сильно ли он болтается по оси...)

... на одном сайте мудрый человек предложил ставить на верх колодца, то что сточено, шайбу подходящей толщины, тем самым убивая два зайца. Предотвратить дальнейшее стачивание коромысла+ в вашей ситуации, отодвинуть пеньон от пина шпули, если конечно в этом дело.

Дык ему наоборот придвинуть надо Тогда при резкой остановке рукоятки пиньон не будет отжимать от шпули (от пина). Соответственно не будет треска и проворота шпули.
