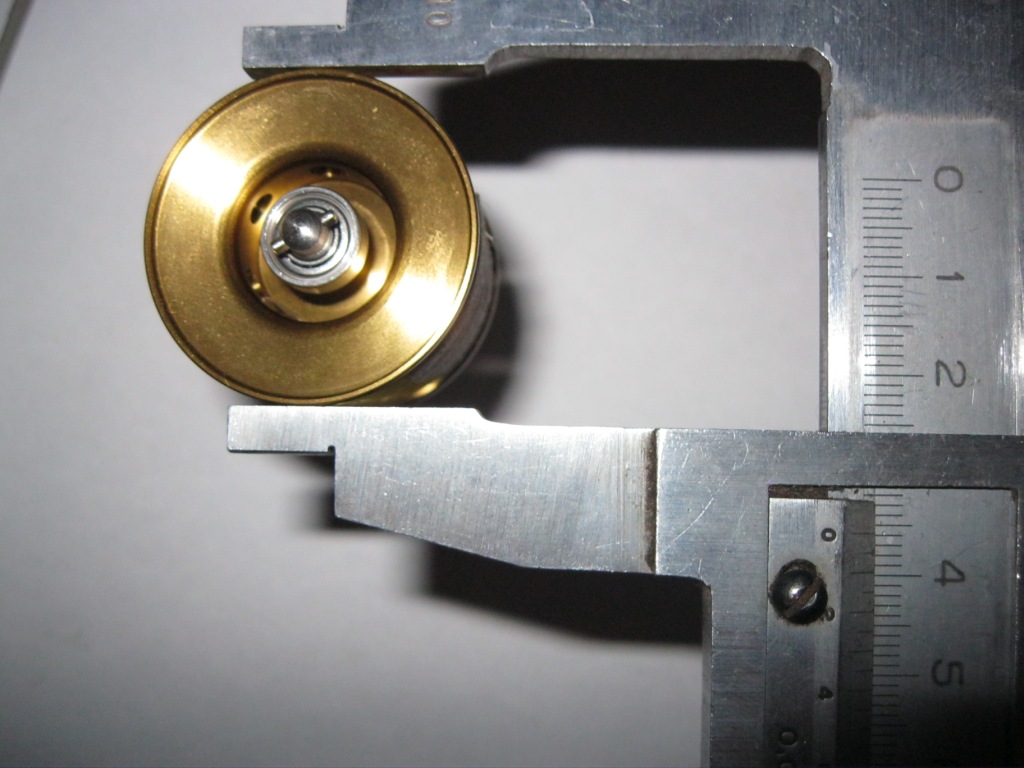

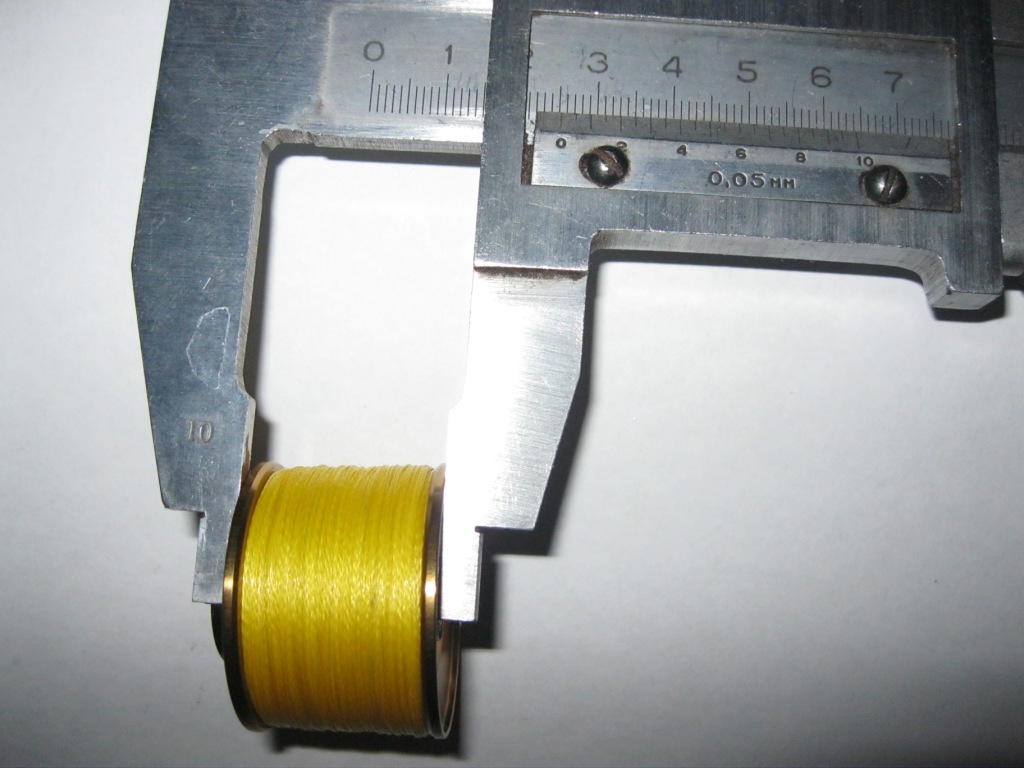

Размеры шпули:
Ширина : 25мм.
Внешний диаметр: 36мм.
Шпуля довольно узкая, что уменьшает угол между шнуром и ЛУ в любых его положениях и я думаю, положительно влияет на дальность заброса



[san54san]

Кнобы на ручке съемные и каждый имеет два подшипника.
Регулировки осевоготормоза и фрикциона имеют трещетки.



[san54san]

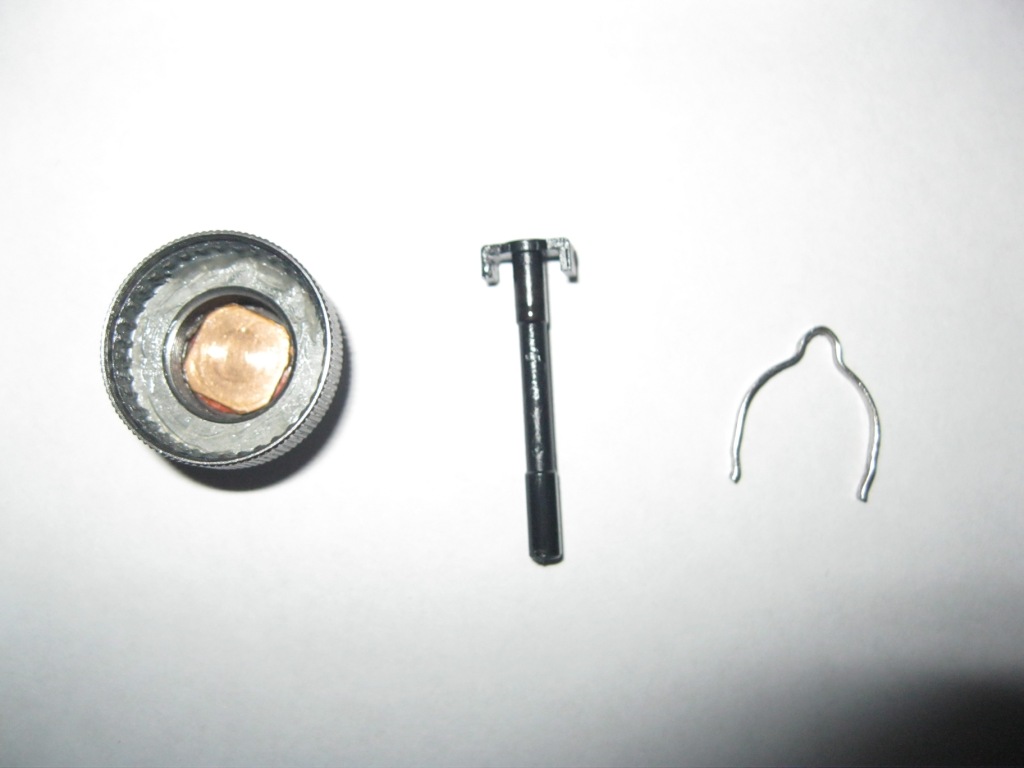

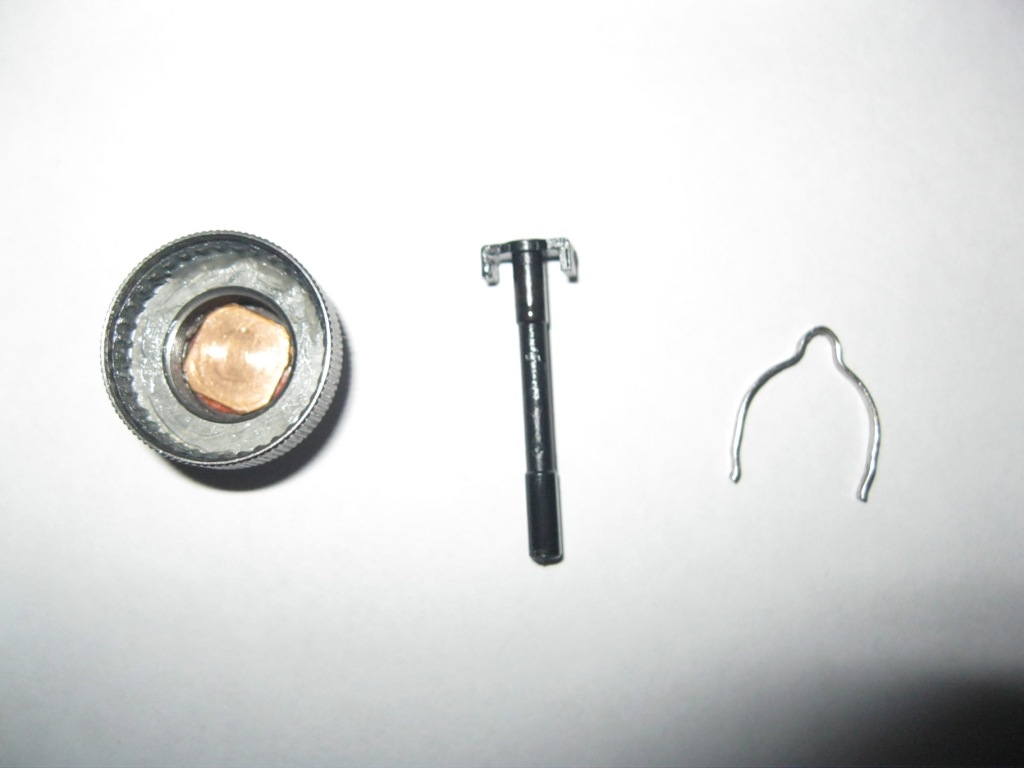

Осевой тормоз очень интересный, давит на ось шпули не стакан, а пластиковая палочка. Сам стакан только регулирует это давление.



[san54san]

Байонет ( с осевым подшипником и магнитной тормозилкой) металлический. Боковая крышка на раме держится с помощью замка и одного винта.



[san54san]

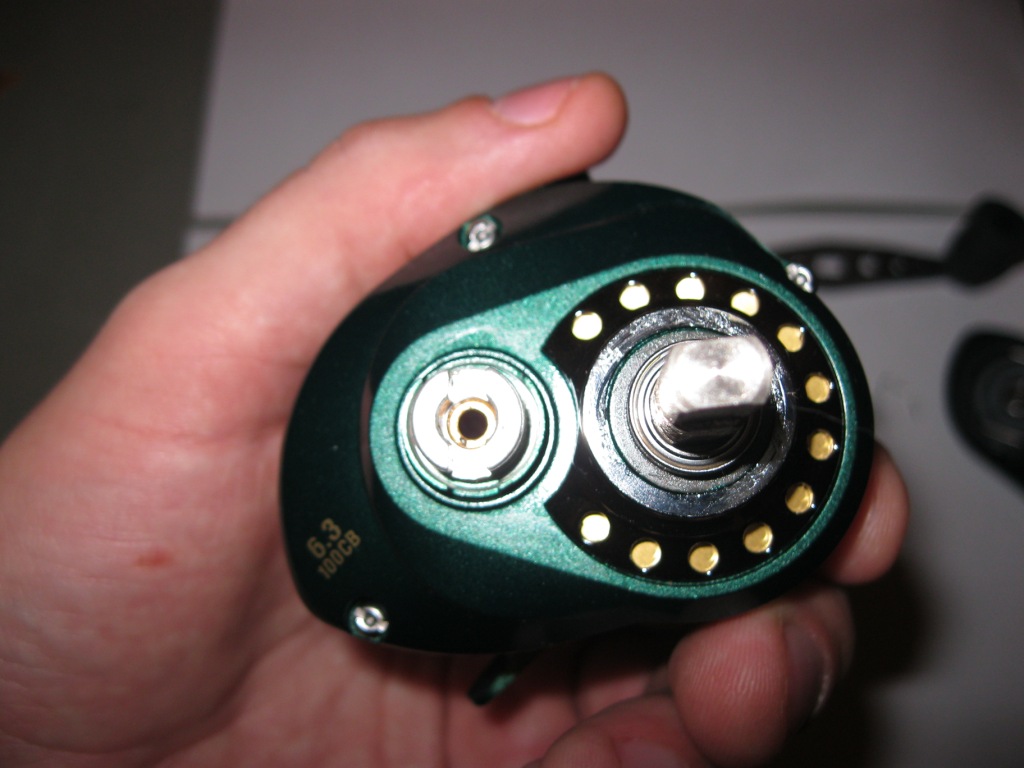

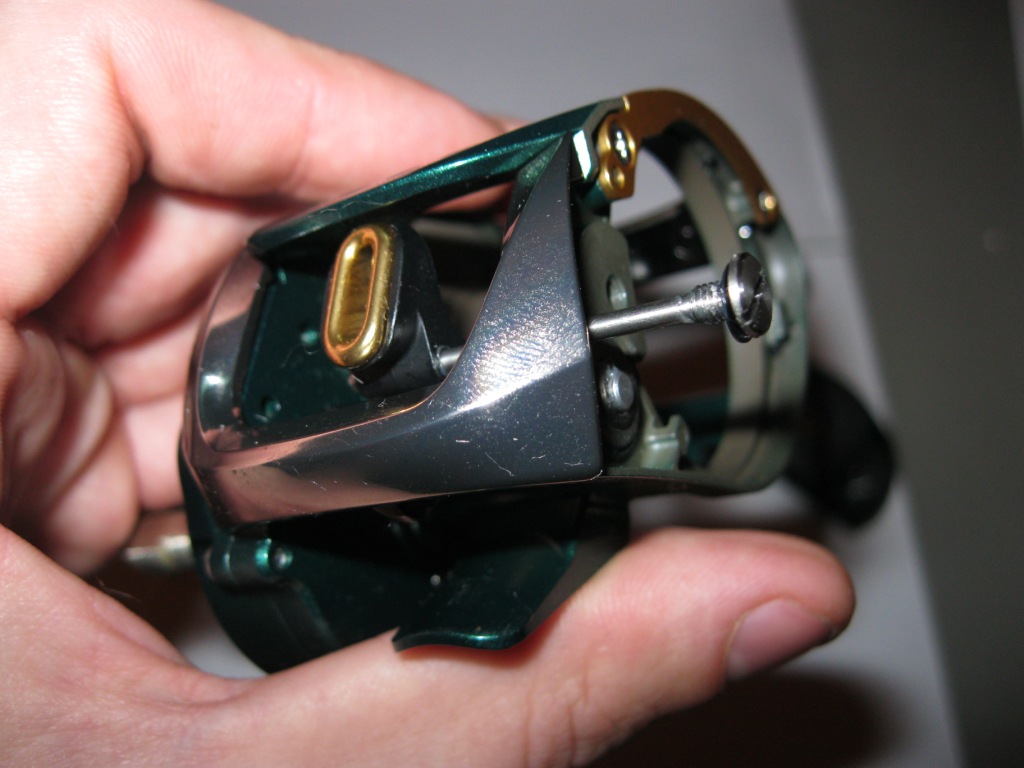

Крепление крышки редукторного отсека аналогично шимано курадо 200Е7(три винта снаружи и откручиваемая направляющая ось ЛУ)

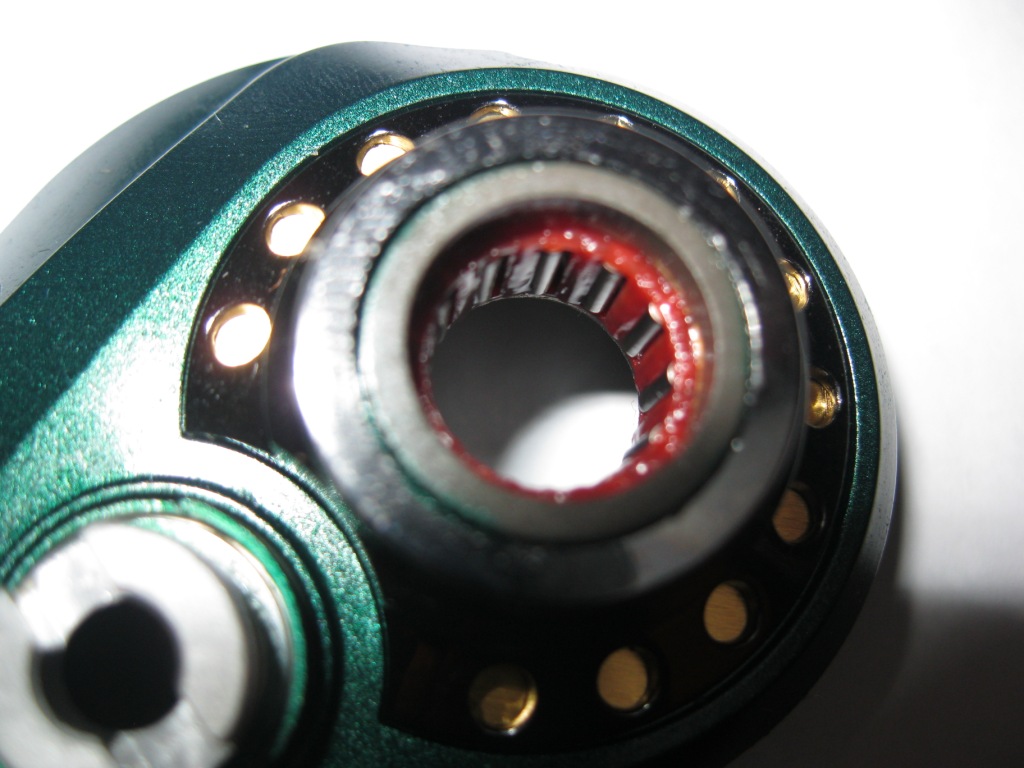

Обгонная муфта плотно запресованна.
Бесконечник аллюминиевый.
Шестерни привода ЛУ металлические.



[san54san]

Туго у меня с вложениями получается :lol:



[san54san]

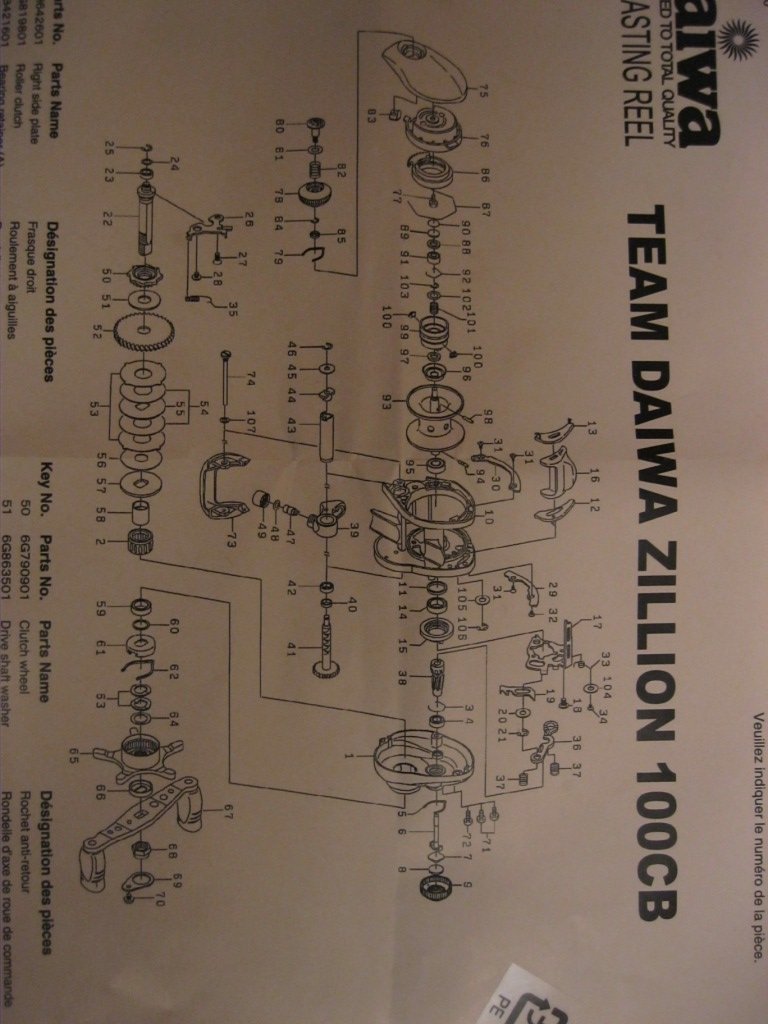

Схема



[san54san]

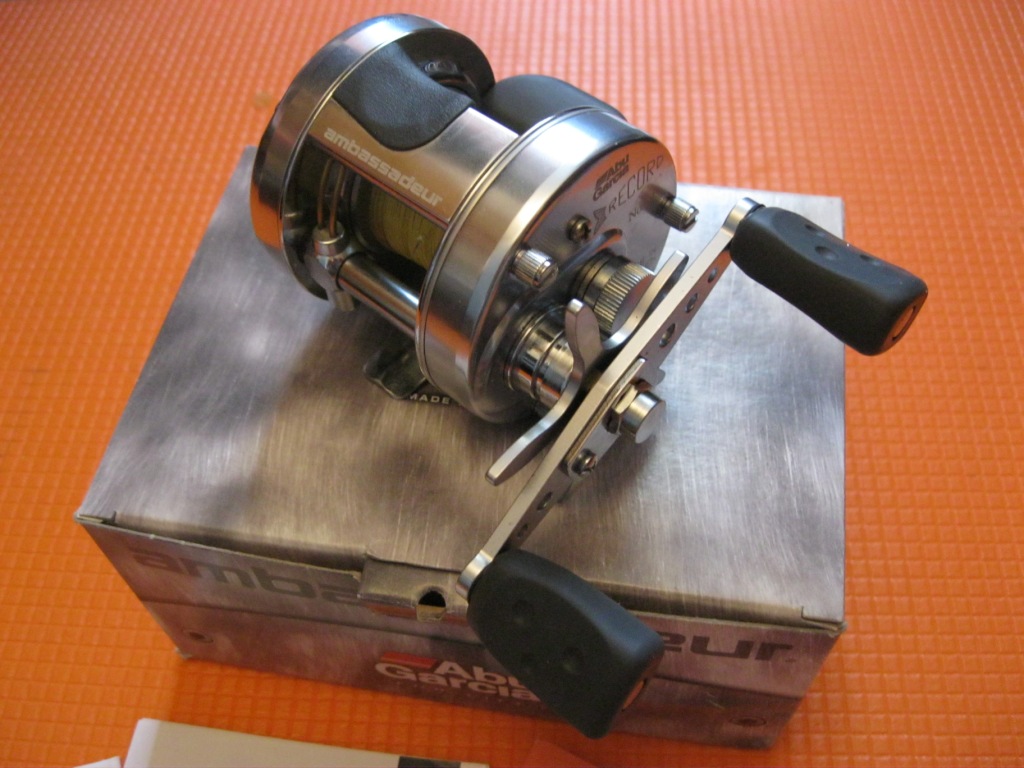

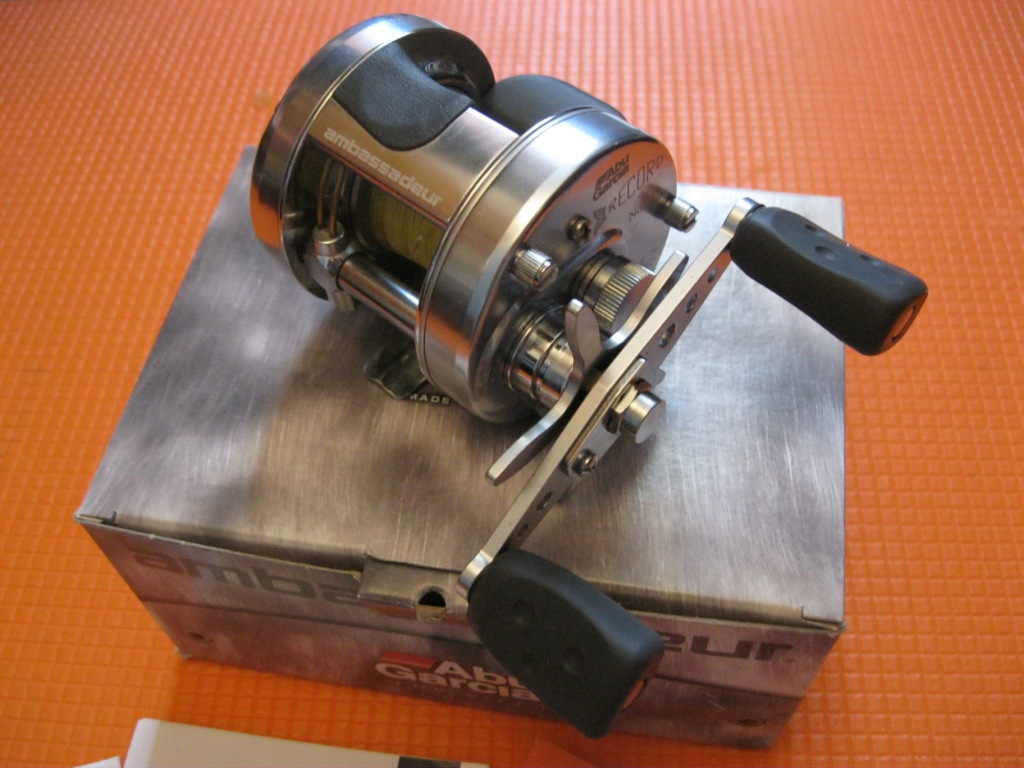

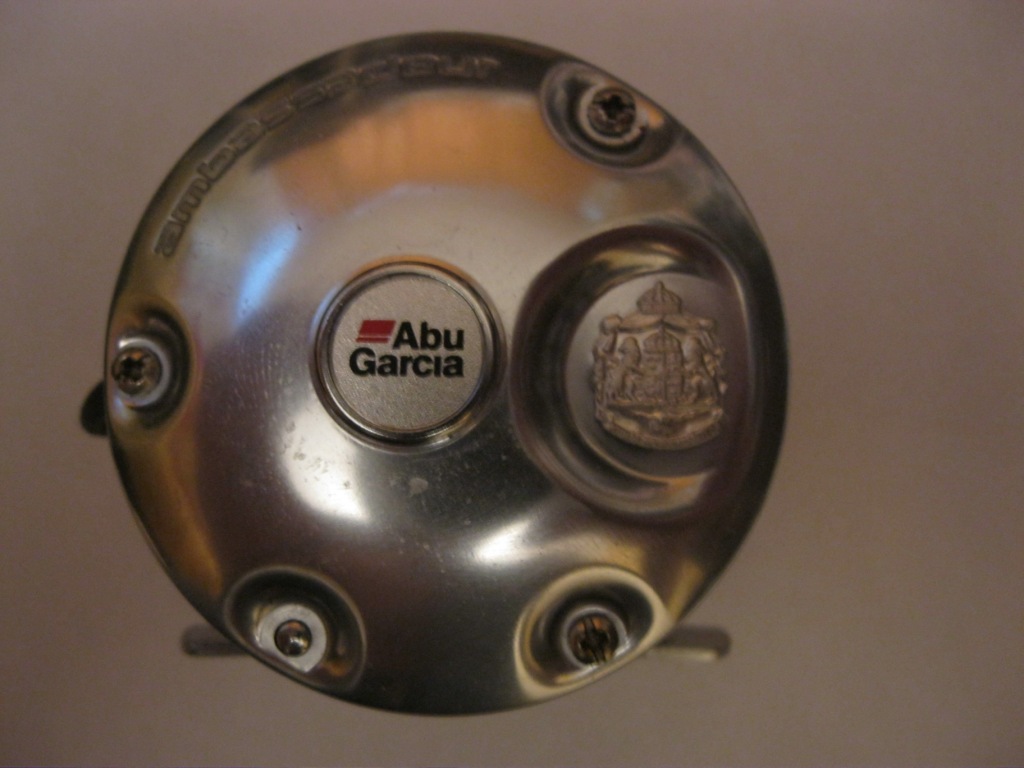

ABU Garcia Ambassadeur Rcord 51
Производитель: Швеция
Вес: 330гр.
Передаточное отношение: 6.3:1

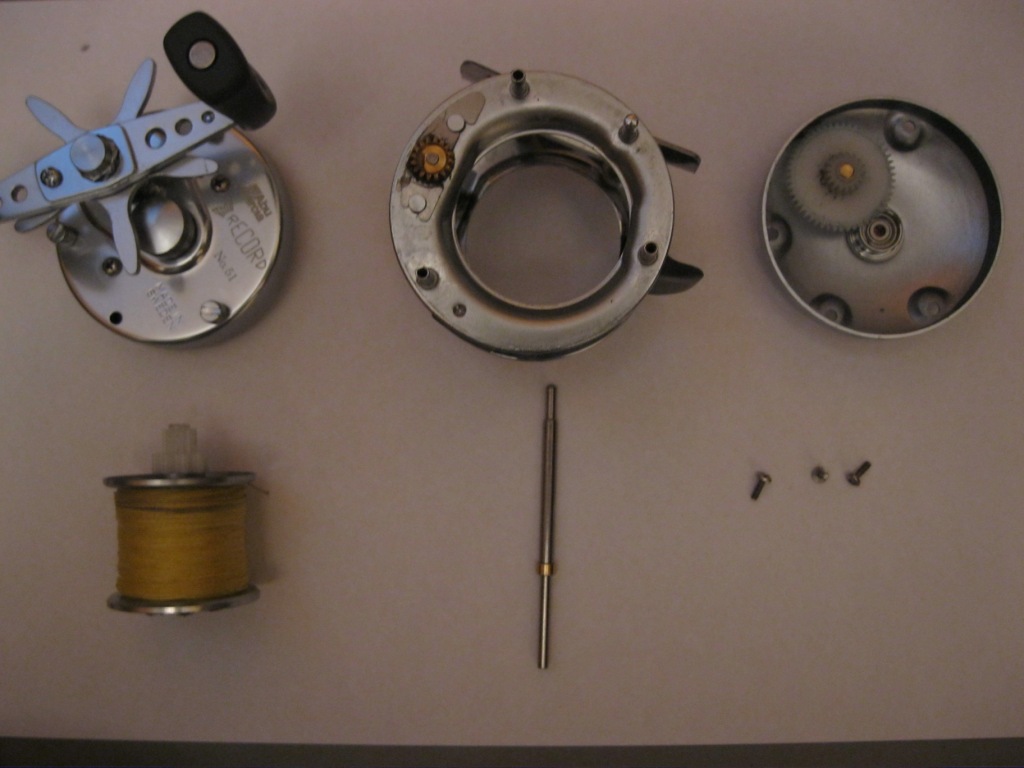

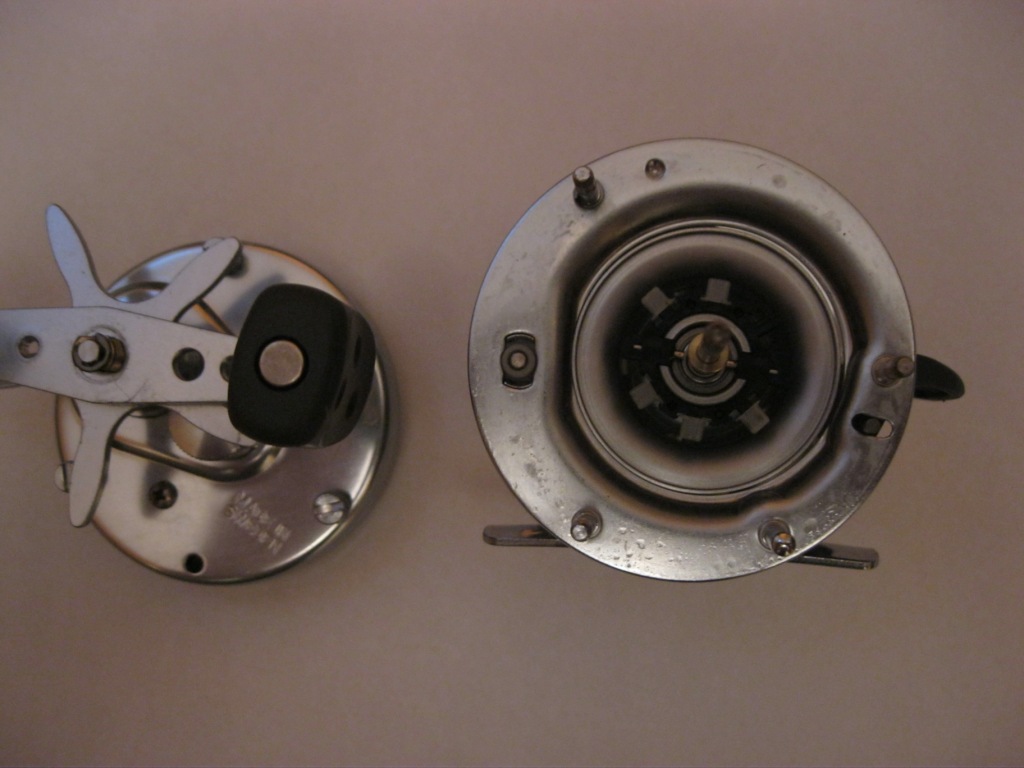

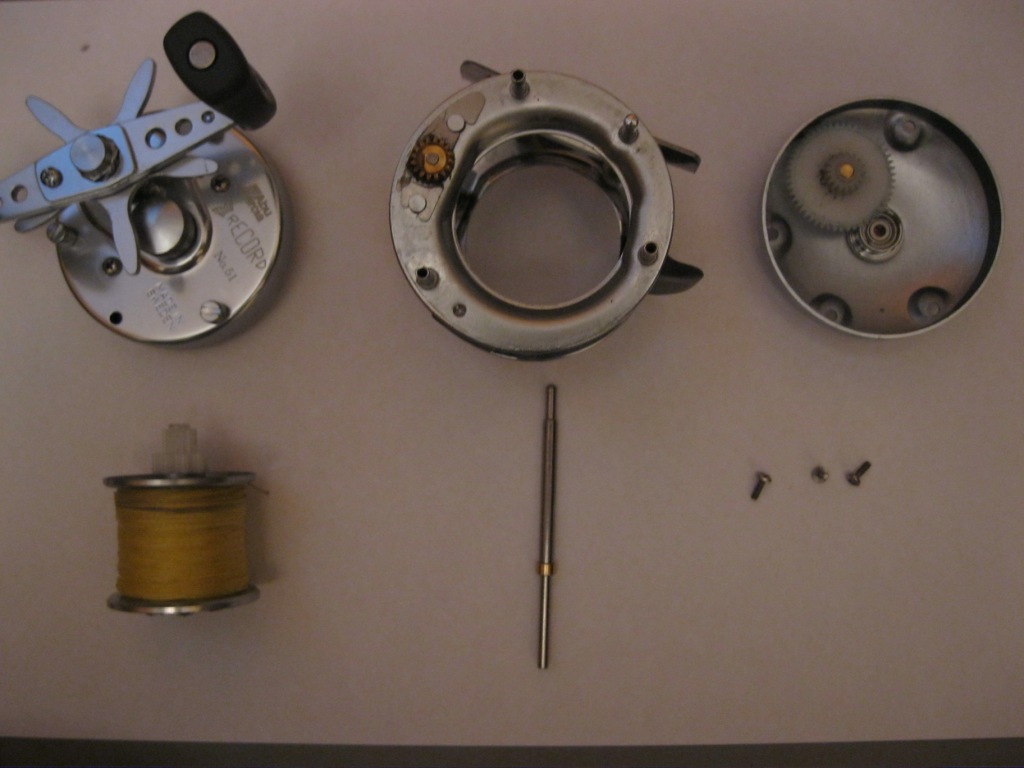

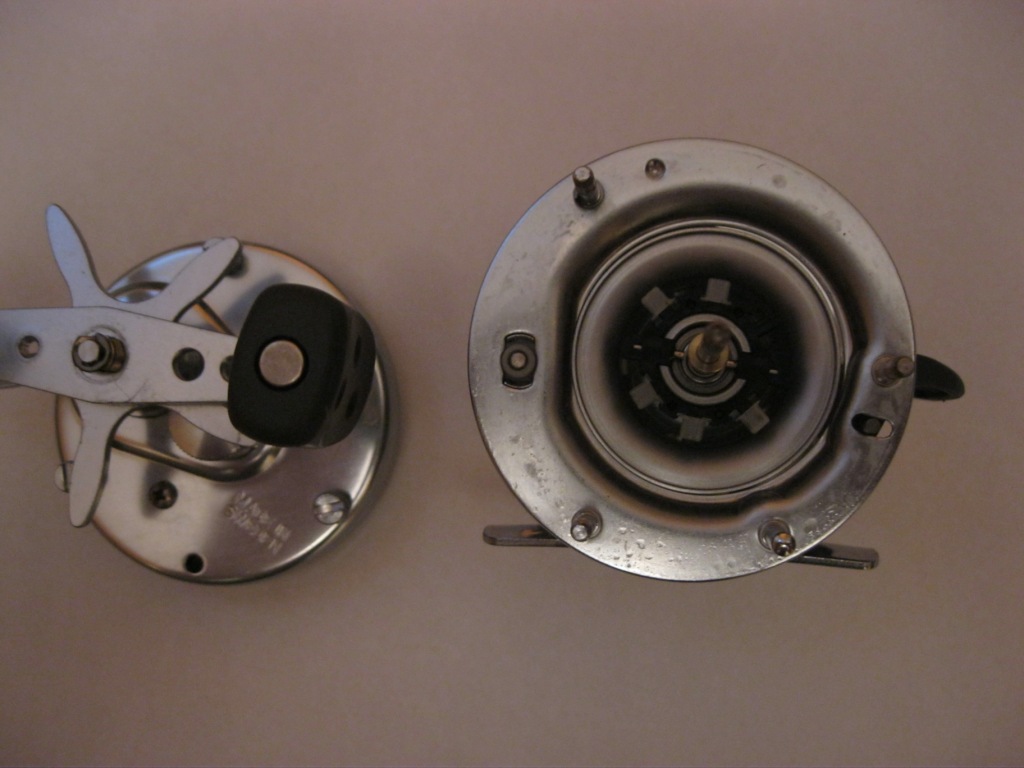

Начнем с того, что снимем боковую крышку и редукторный отсек с рамы и извлекем шпулю.



[san54san]

Re: мультипликаторы

Не могу нигде найти в продаже тормозной блок svs для курады200 или скорпиона1500 , может кто где встречал??



[DmG]

Re: мультипликаторы

Не могу нигде найти в продаже тормозной блок svs для курады200 или скорпиона1500 , может кто где встречал??

Тормозной блок идет со шпулей вместе...



[san54san]

Re: мультипликаторы

Тормозной блок идет со шпулей вместе...

У авэил есть шпульки легкие для курады200е, но они без тормозного блока и в инструкции написанно, что тормозолку нужно акуратно снять с оригинальной шпули и переставить на новую. Бред какой то



[prank]

Re: мультипликаторы

Возьми их 4-х лучевой центробег. Они его вариантом к перестановке штатного блока не предлагают разве ?



[san54san]

Re: мультипликаторы

Возьми их 4-х лучевой центробег. Они его вариантом к перестановке штатного блока не предлагают разве ?

А вот на это я внимания не обратил. Спасибо, посмотрю повнимательнее



[prank]

Re: мультипликаторы

Посмотрел на их страничку шпули на Скорпа, действительно что-то не предлагают тормозной блок от АБУ, в отличии от предложения по шпуле на Реву. Не исключено, что с диаметрами зеркала на Скорпе не бъется с Абушным блоком. С другой сторны, вроде слышал на ДАМе про такую комбинацию. Без выяснения - нет смысла рисковать. Может от Емели лучше шпулю подобрать ?



[san54san]

Re: мультипликаторы

Посмотрел на их страничку шпули на Скорпа, действительно что-то не предлагают тормозной блок от АБУ, в отличии от предложения по шпуле на Реву. Не исключено, что с диаметрами зеркала на Скорпе не бъется с Абушным блоком. С другой сторны, вроде слышал на ДАМе про такую комбинацию. Без выяснения - нет смысла рисковать. Может от Емели лучше шпулю подобрать ?

да, не предлагают. Они пишут , что нужно переставлять SVS с оригинальной шпули. Впринципе это приемлемо, т.к. у оригинальной емкость слишком большая для воблерной рыбалки, а для джига она меня не впечатлила и к тому же есть зиллион для этих дел. Время пока есть до весны, будем думать и определятся.
Так же и с ревоMGX пока решил не торопится, да и свободных финансов в таком кол-ве нет. Заодно подожду более объективных отзывов от мультовиков европейской части нашей страны, их лед то быстрее двинется чем наш.



[san54san]

Шпуля в отличии от большинства мультов имеет более сложное строение.
Первое на что хотелось бы обратить внимание-это ось шпули. Ось в шпуле не фиксируется и свободно вылетает при извлечении все той же шпули, если эта операция проводится на воде, нужно быть осторожным, т.к. моно уронить ось в воду и рыбалке конец.
Помимо оси в шпуле имеется тормозной блок и ШП с одной стороны и шестерня привода ЛУ, а так же втулка из медного сплава с другой, а между ними обгонная муфта для оси (плотно запресованна)

.
Шестерня привода ЛУ легко снимается, а вот чтобы достать подшипник нужно снять тормозилку, которая сидит на своем месте очень плотно, да и ктому же достаточно хлипкая. Для ее безопасного снятия используем две деревянные палочки используя метод рычага.

Используя этот же способ снимаем шестерню привода ЛУ с боковой крышки и извлекаем еще один ШП и теперь можно извлечь осевой ШП



[san54san]

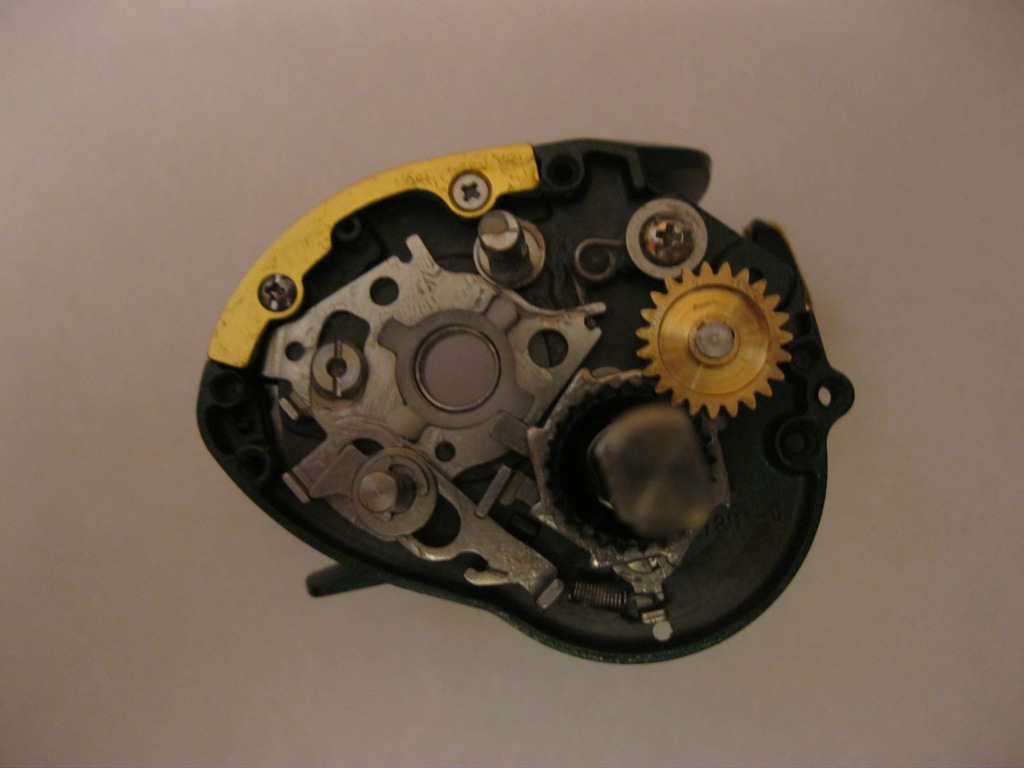

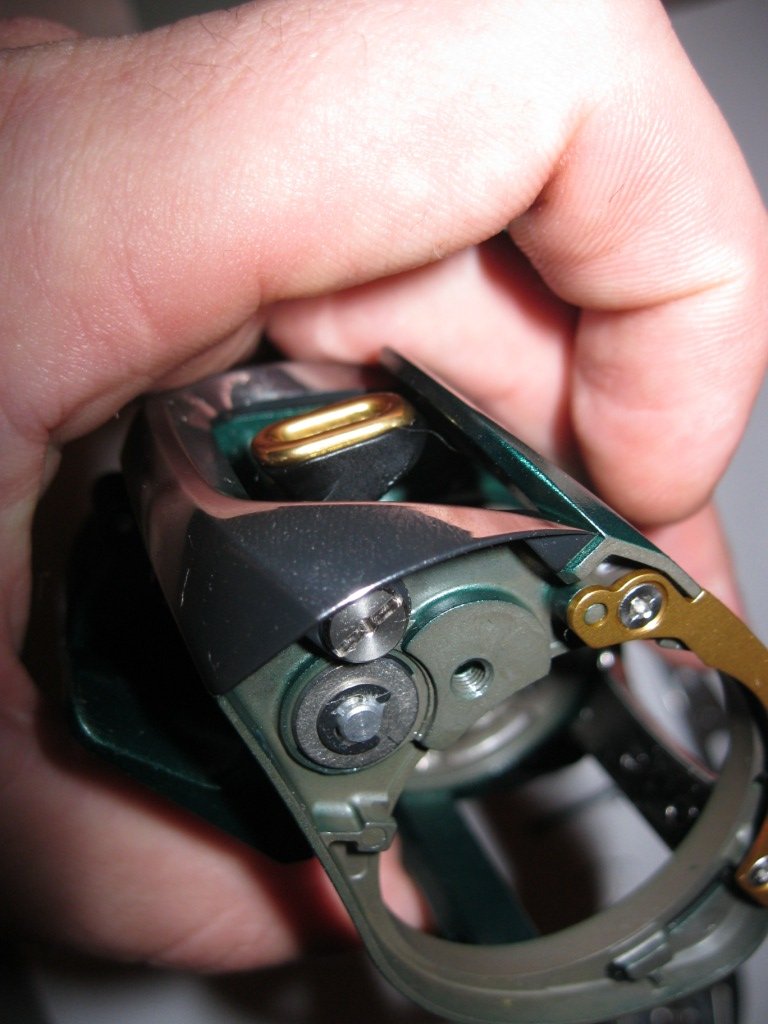

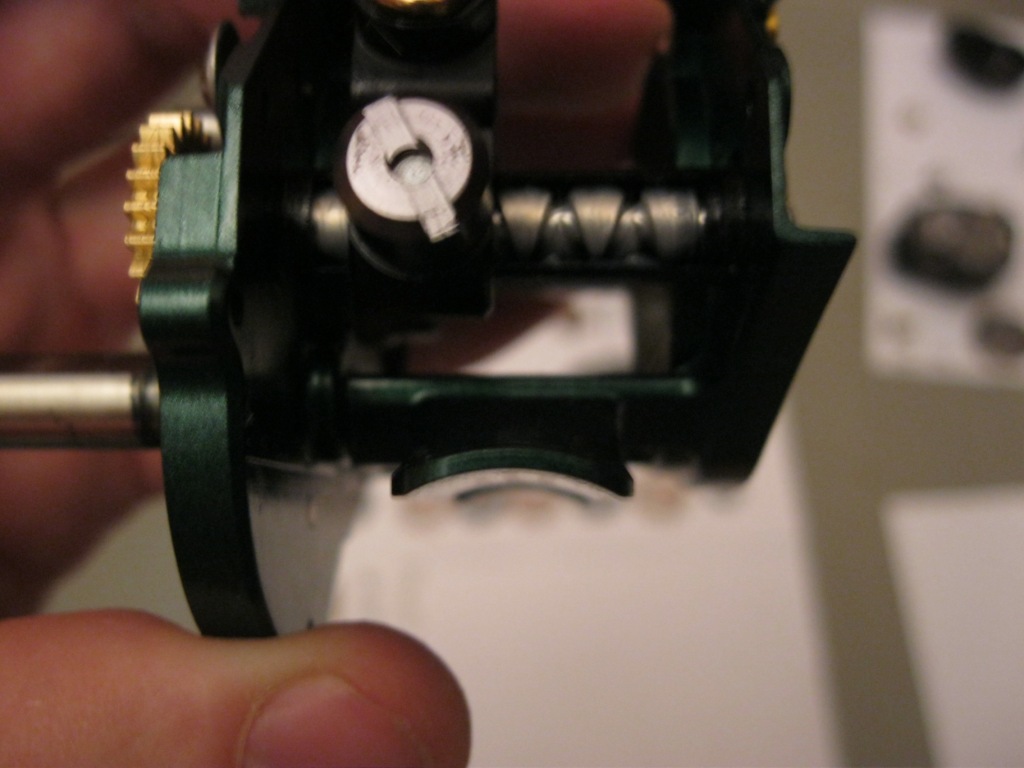

Непосредственно сам ЛУ. Он крепится в раме стальной пластиной.

Сдвигаем эту пластину в сторону и снимаем ее.

Теперь что бы извлечь червяк, нужно выкрутить крышечку ножа лу достать сам нож и снять глазок лу. При последующей сборке все делаем в обратном порядке.

Лескоукладыватель имеет стальной бесконечник, нож и стальную гильзу.
Тк гильза червяка открытая, то после пары рыбалок в ветряную погоду в ней скапливается грязь, которую надо своевременно удалять. Благо с такой конструкцией лу - это быстро и не сложно.



[san54san]

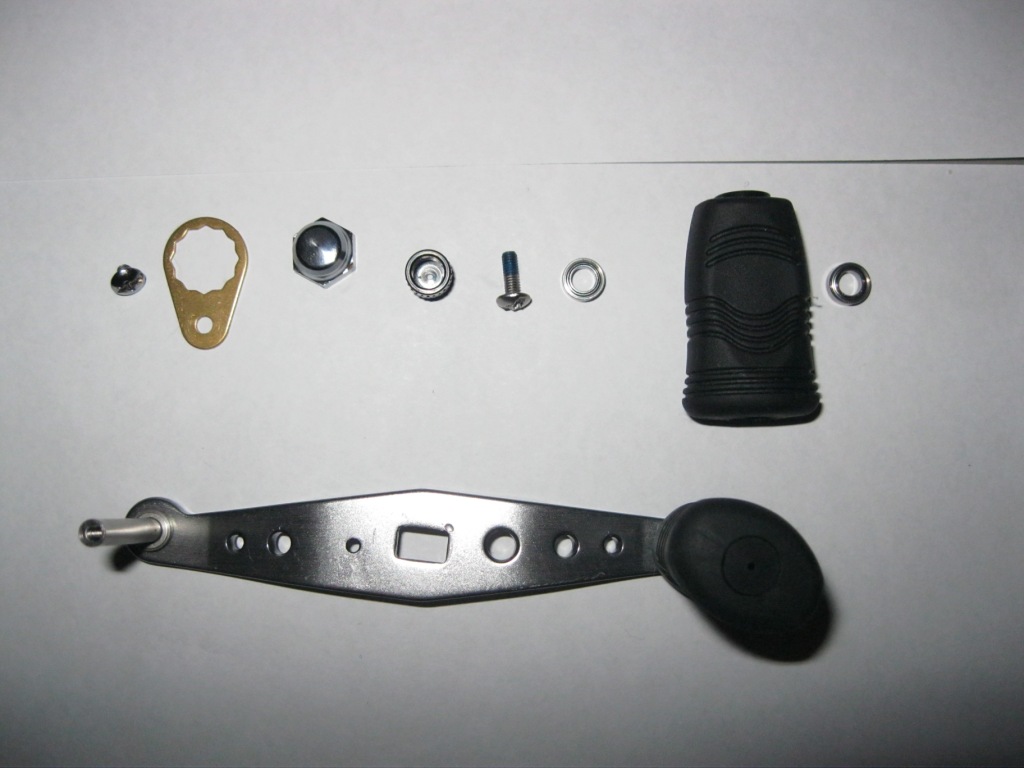

Редукторный отсек и рукоятка
Кнобы не съемные и без шп, но достаточно удобные.

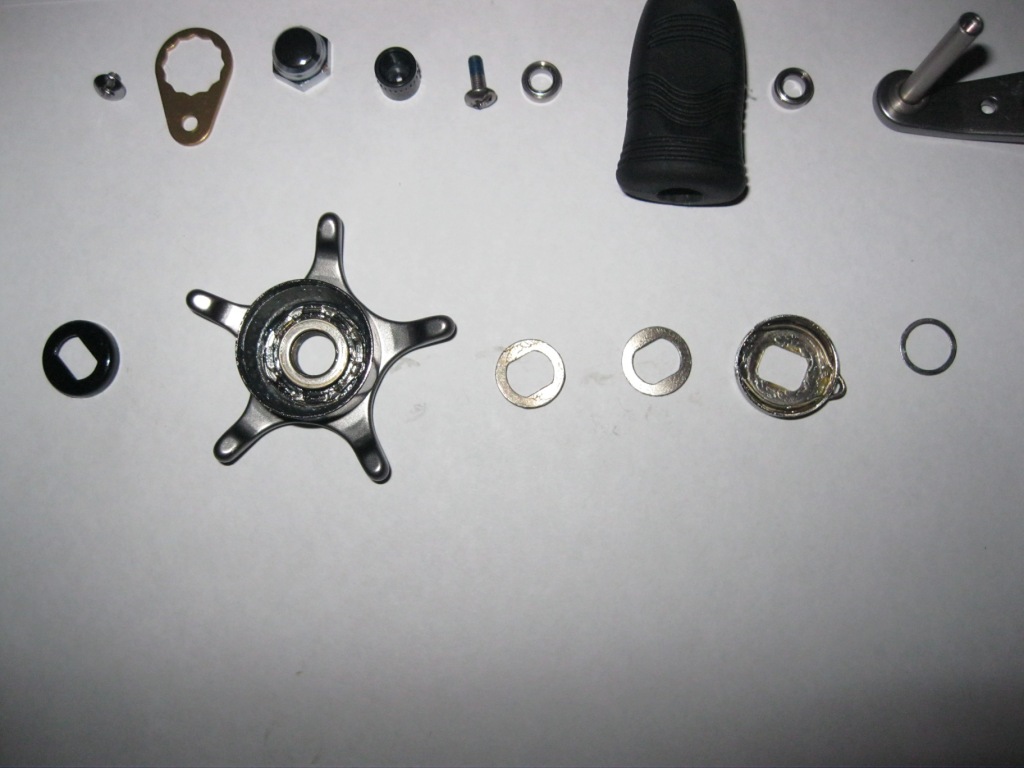

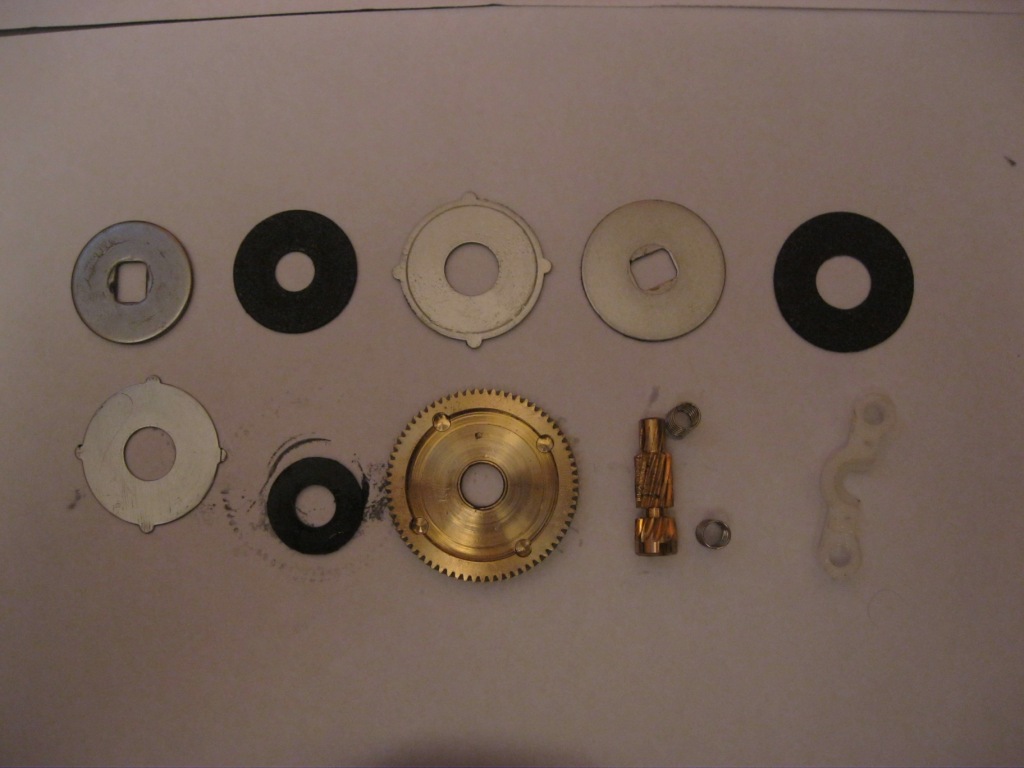

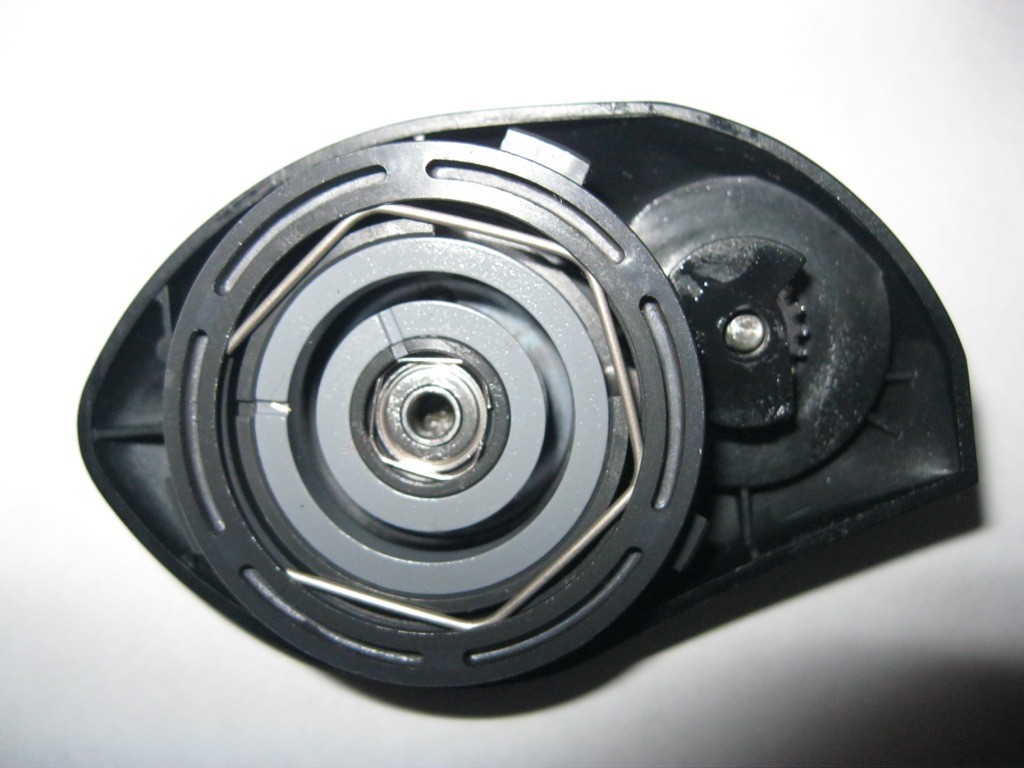

Далее снимаем крышку редуктора, из нее извлекаем третий шпульный шп, снимаем стакан осевого тормоза. Обгонка вала рукоятки плотно запресованна.

Весь основной механизм имеет минимум деталей и поэтому очень прост в обслуживании и надежен

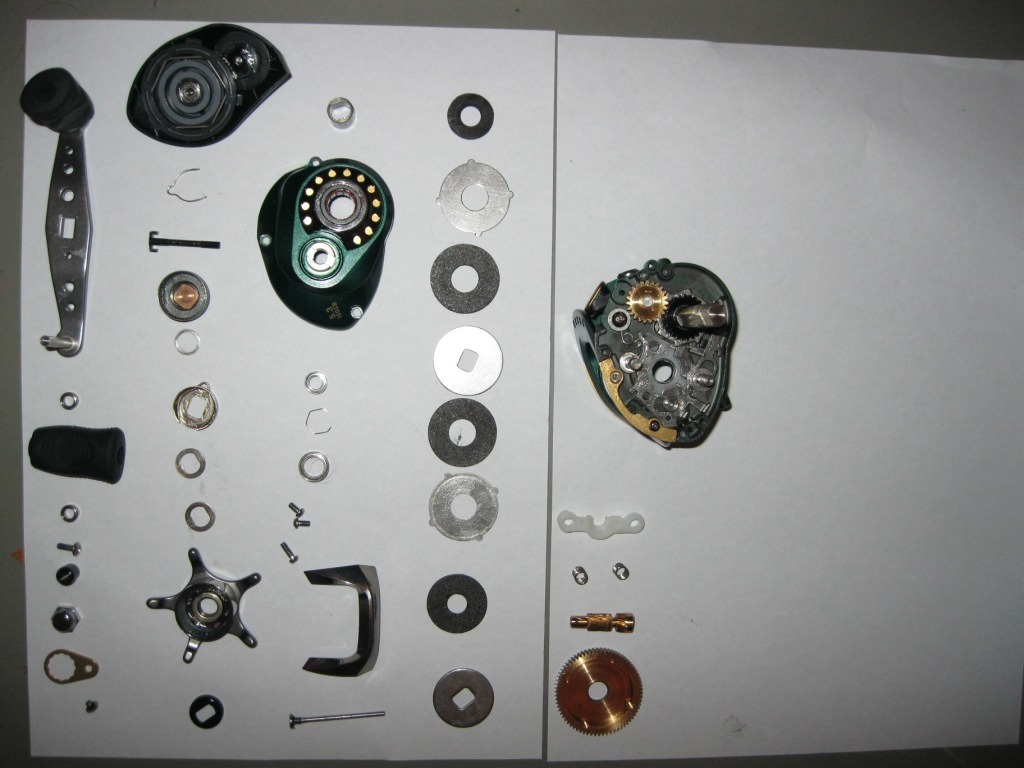

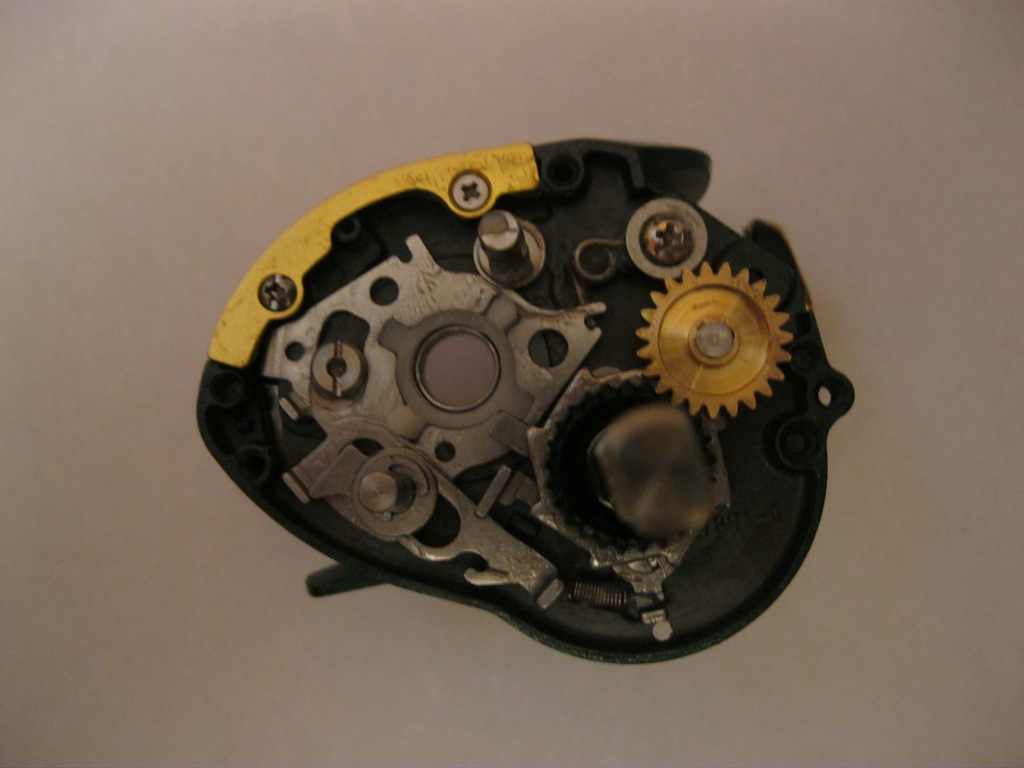

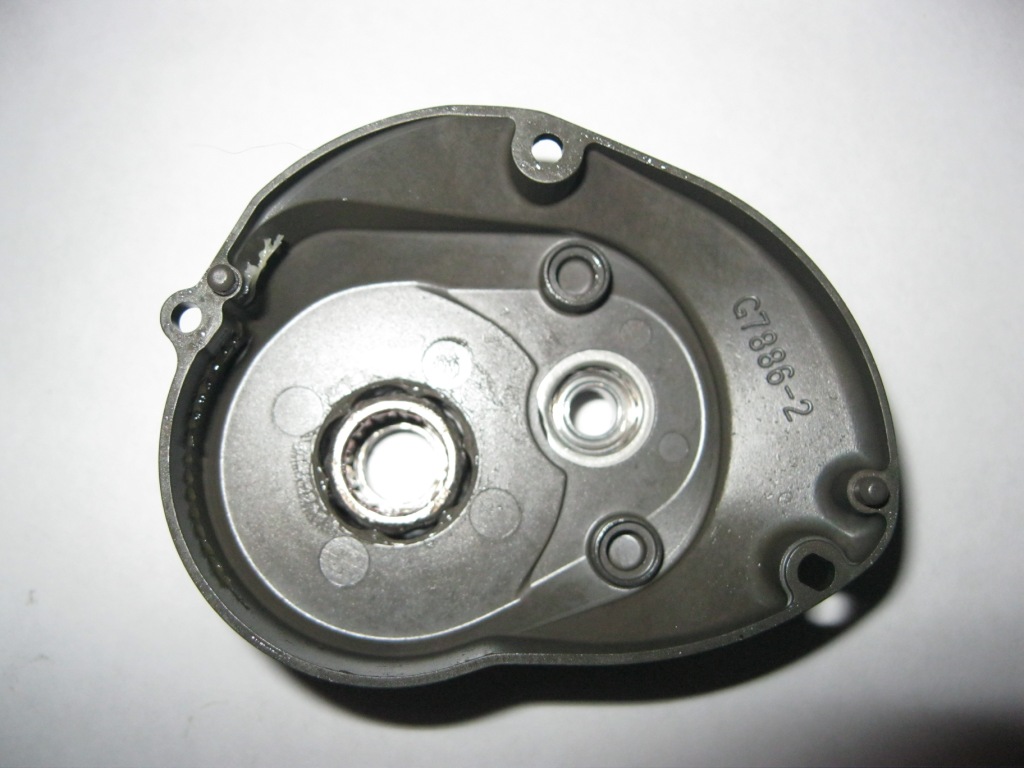

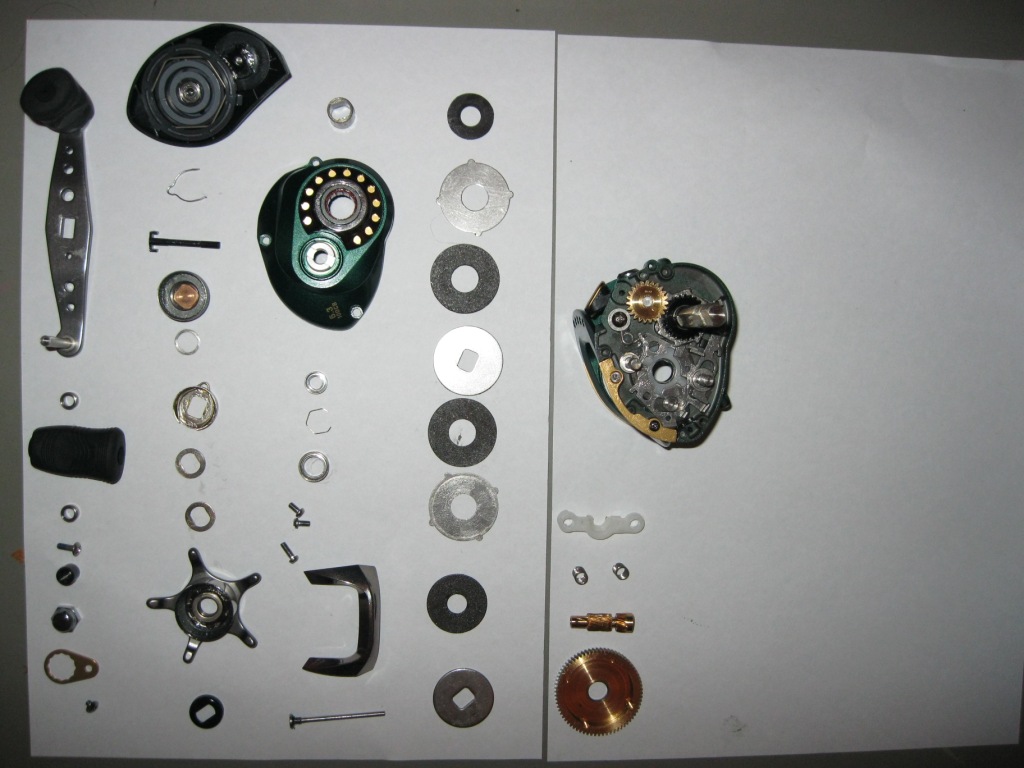

Витоге получаем голые части корпуса

И немного потрохов



[san54san]

Схема



[san54san]

Re: мультипликаторы

Коллеги, где моно приобрести шайбы для фрикциона из карботекса для курады? Больно мне фрик ее не нравится, хочу поколдовать над ним.
