[на ветерки тоже вроде как увеличивали плиту ...на первых выпусках была узкая что ли ..или другой формы...как узнать какая плита на моем...? просто все ветроноги какие были у меня - плита одинаковая[/quote]
сам себе ответил ..у меня старого образца... нарыл в инете..."До 1987 года на ВСЕХ Ветрах плита была, при виде сверху, "каплеобразная", после, на Ветрах-*М, "прямоугольная"."
сам себе ответил ..у меня старого образца... нарыл в инете..."До 1987 года на ВСЕХ Ветрах плита была, при виде сверху, "каплеобразная", после, на Ветрах-*М, "прямоугольная"."
Zverr90
Писатель-рыбак
Всем доброго времени суток !!!
Есть ли у кого нибудь готовый шаблон переходной пластины Champion G200VK на Москву 10 в формате 1 к 1 для печати ?
Чтобы напечатать, приложить , обвести и вырезать))) Буду очень благодарен)))
Есть ли у кого нибудь готовый шаблон переходной пластины Champion G200VK на Москву 10 в формате 1 к 1 для печати ?
Чтобы напечатать, приложить , обвести и вырезать))) Буду очень благодарен)))
Zverr90
Писатель-рыбак
Мужики а кто нибудь пробовал G200Vk на 10 Москве на лодку Воронеж ставить как идёт?
Zverr90
Писатель-рыбак
Добрый день !!! Пробовал кто нибудь ставить крыльчатку между двигателем и дейвудом ? для доп охлаждения
Serega_53_Rus
Писатель-рыбак
вопрос про винты, появился обгрызанный ветерковский, если я правильно понял можно скопировать лопасти ну допустим с тохатсу 5ки и обточить обгрызанный винтик под шаблон, всё равно как после войны покотцаный, (вопрос в чём, если я его так обточу хуже не зделаю (теоритически)
а то дурная голова рукам покоя не даёт :lol: :lol: :lol:
для чего хочу заморочится, всё равно побитый винт не два не полтора, а так уже кклон тохи будет))
а то дурная голова рукам покоя не даёт :lol: :lol: :lol:
для чего хочу заморочится, всё равно побитый винт не два не полтора, а так уже кклон тохи будет))
Самое главное шаблон прикладывать ко всем лопастям на одну линию ,то есть одинаково ,а как это сделать не представляю. Если промахнуться - и угол атаки лопасти не тот, и гидродинамика нарушится.Serega_53_Rus сказал(а):
Как Виктор делал и главное получилось
:!: :посмотри на пару страниц выше мои винты ... те что крашеные были битые... привел в порядок... тот что на моторе стоит у того вообще лопасть от ступицы пару см пришлось аргоном наплавлять... испытания проведу на таких как есть ... и уж только потом буду кромсать по лекалам как тут выкладывали...так что не торопись кромсать... подравняй как есть чтоб лопасти одинаковые получились и испытай... если не пойдет моторчик ... тогда уж пиляй под пятисильный винт...Serega_53_Rus сказал(а):
вот спасибо взглянул... у нового плита заметно шире.... может стоит на плиту старого образца наклепать пластину по размеру или чуть больше как у нового? ведь не зря конструкторы плиту больше сделали на новых....по идее глисс будет уверенее и в скорости без особых потерь(по сравнению с гидрокрылом ) ...Как считаешь?можешь размеры плиты от нового дейвуда выложить ? хочу все таки извращением позаниматься и изготовить "а-ля плита нового ветерка" пока время позволяет... гидрокрыло не хочу, широкая и громоздкая конструкция ...JAWA0110 сказал(а):
Водолей_53
Активный рыбак

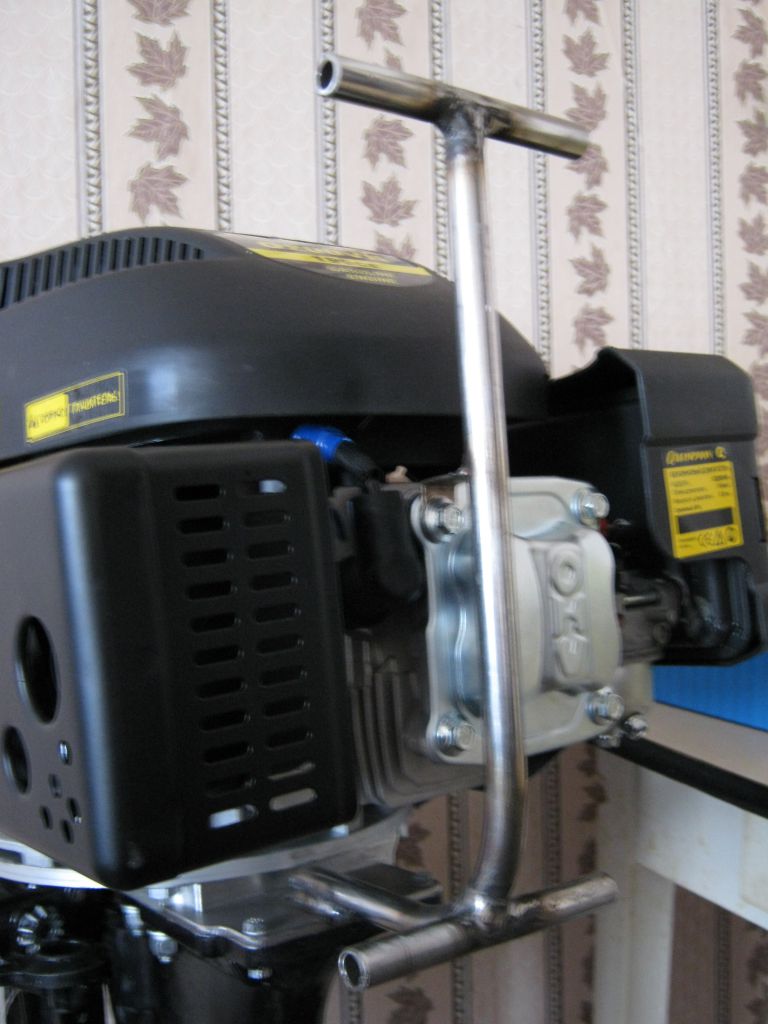

Я мотор с лодки не снимаю ( весной поставил осенью снял ) и ручка для переноса мне не нужна . А ручка-ковырялка закреплена вот так .vitusha62 сказал(а):

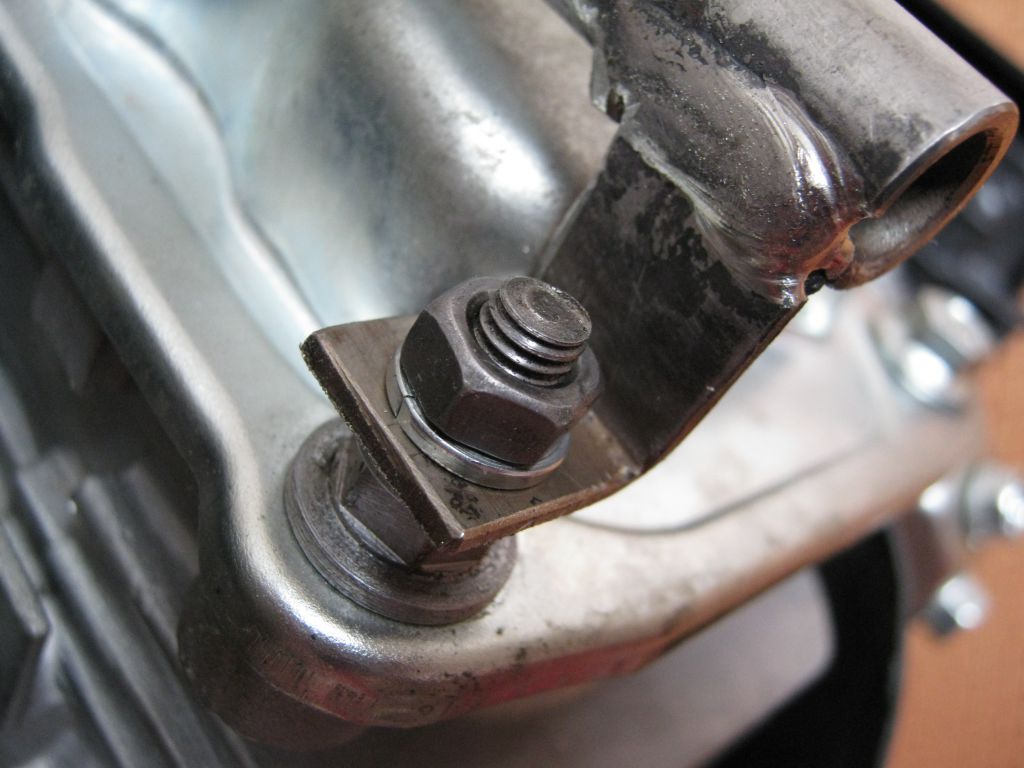

Выточены новые болты ( что в тело вкручивается по образцу и под ручку м6х15мм добавил ) .Вложения
-
GIR1955
Бывалый рыбак
Это от Ветерка старого образца... у меня тоже такой есть...Serega_53_Rus сказал(а):
норм... для ковырялки на две шпильки ... главное не забыться и не ухватится для переноса за эту ручку... выломать из тела случайно можно(обидно будет)... вот думаю что то подобное сделать, только на четыре шпильки... тогда и ковырять и носить можно будет(а нижнюю с пластины отрезать)... До этого был гибрид.... отсутствие ковыряльной ручки напрягало немногоВодолей_53 сказал(а):
Водолей_53
Активный рыбак
Пробовал и носить ,вроде держит нормально . сейчас скину фотку как сделано на втором моторе .vitusha62 сказал(а):
Водолей_53
Активный рыбак
Ручка сделана чуть длиннее , надо согнуть вперёд чтоб далеко не тянутся .
Вложения
-
посмотрел... у тебя плита переходная -сталь и приварить не проблема... у меня люминь... решил свою ручку в плите ампутировать не буду , а сделаю ковырялку прямо к ручке в плите из стального или алюм. прутка буквой П (можно буквой Т)прямо к ручке ... получится и ковыряющая будет и для переноса...Водолей_53 сказал(а):
Водолей_53
Активный рыбак
Плита дюраль , сделана выборка на последние два отверстия , закреплена на болты пластина из нержава .vitusha62 сказал(а):
Не ,у меня вес мотора 27 кг.vitusha62 сказал(а):
Zverr90
Писатель-рыбак
Мужики какой вариант переходной пластины лучше на проставках или швеллере ?
LAZARb
Писатель-рыбак
разницы особой нет,у меня один на проставках,другой на швеллере,единственное,что со швеллером сложнее изготовить(лично моё мнение)
