Самодельный снегоход-толкач

Горыныч
Горыныч 78 Новосибирск
2 октября 2019, 14:28

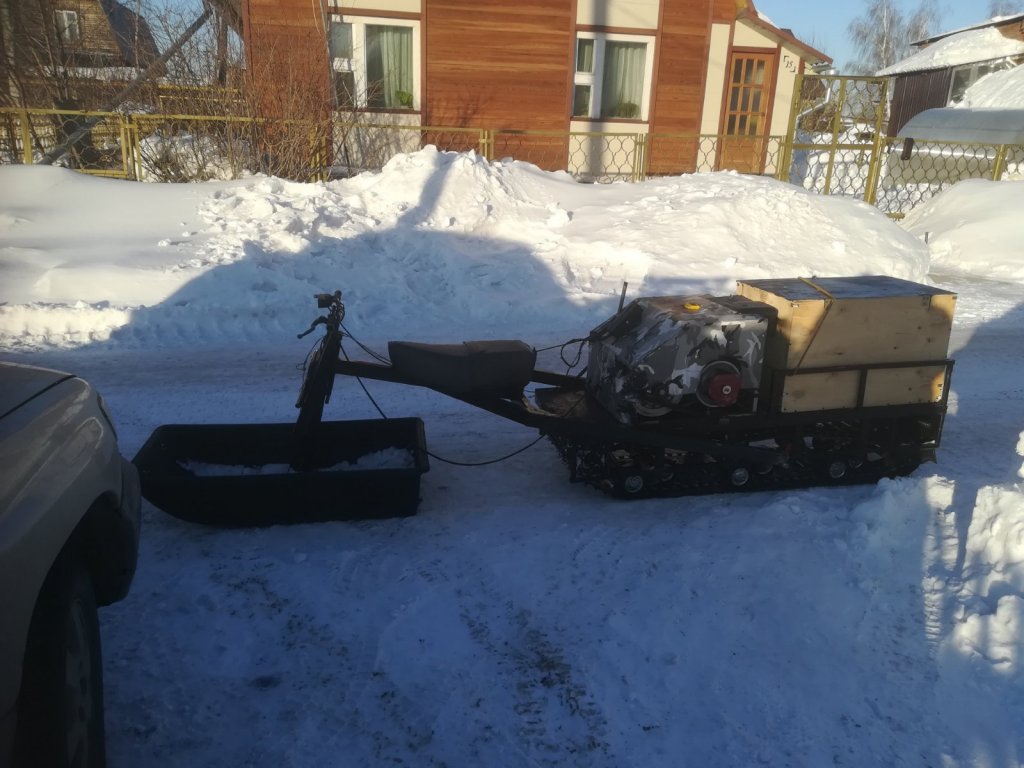

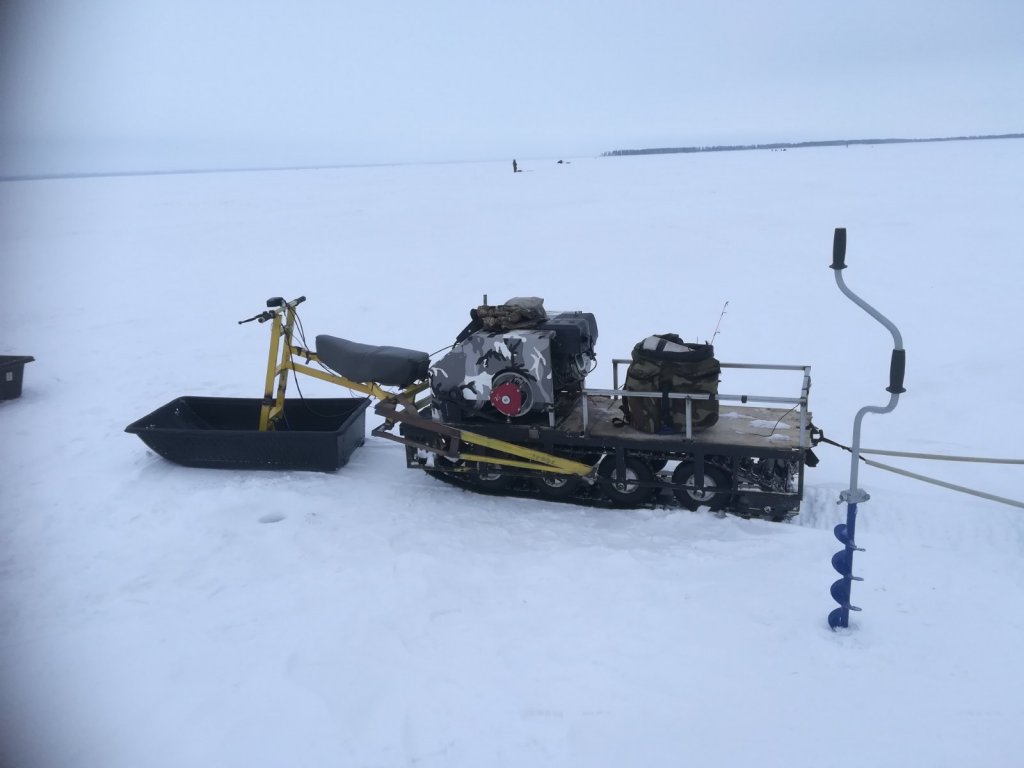

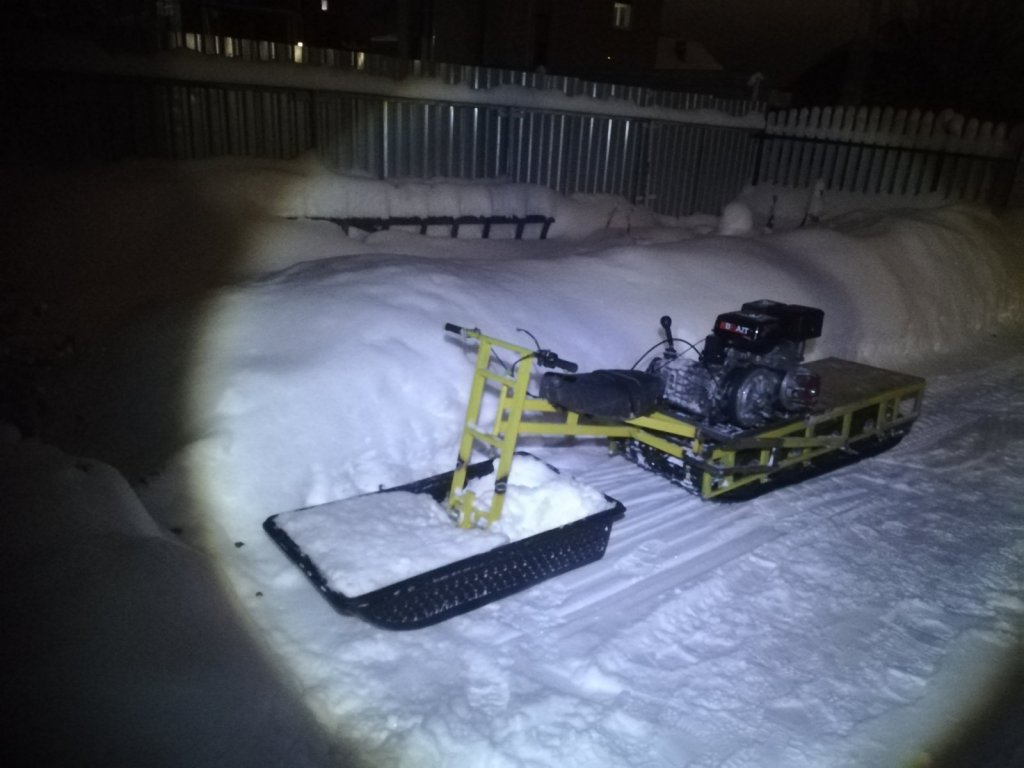

Зимой 2018-2019 года изготовил очередной снегоход для рыбалки.

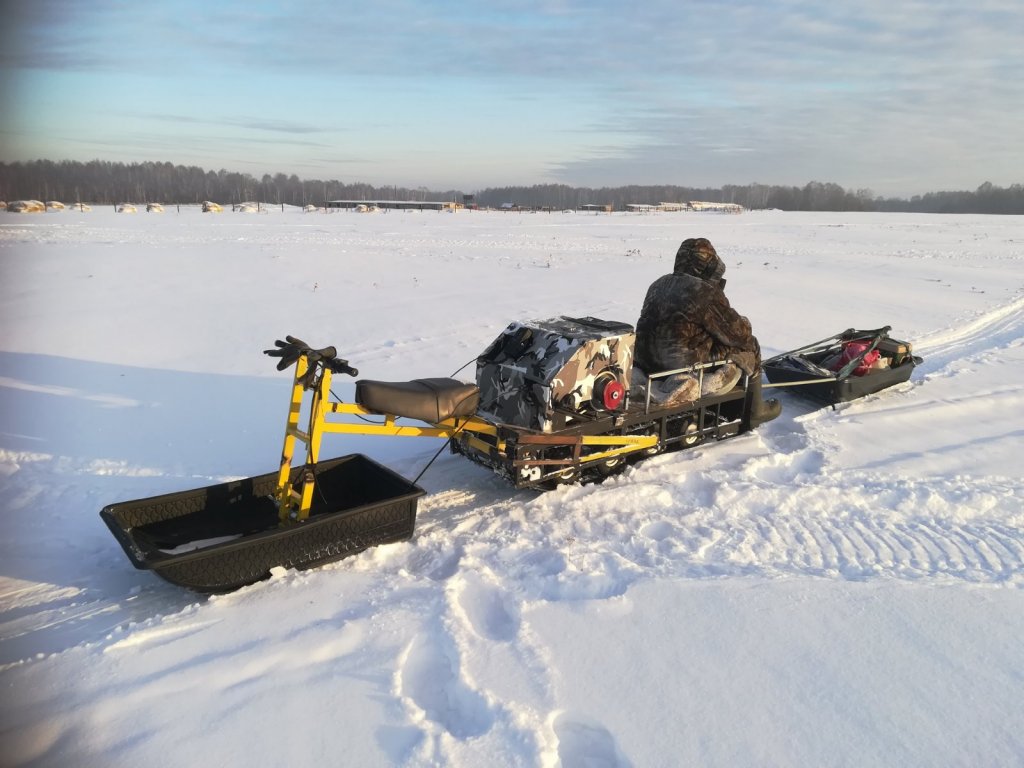

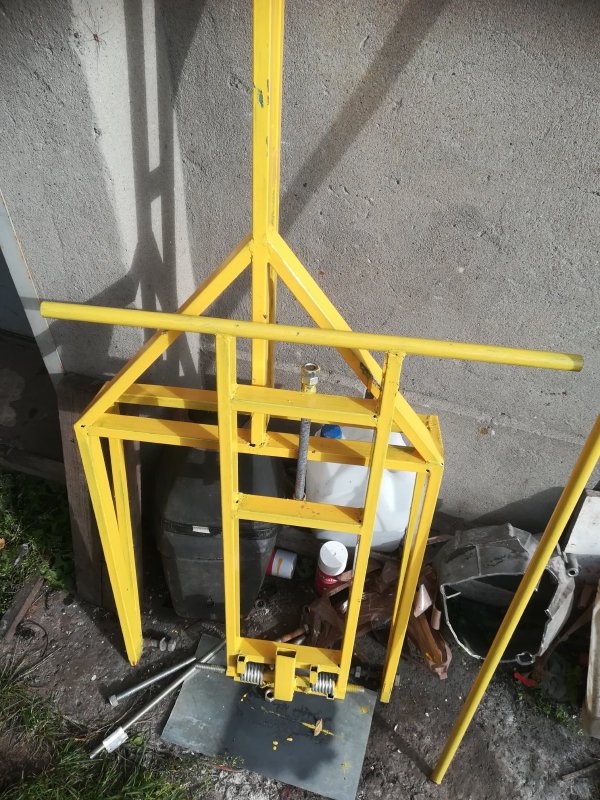

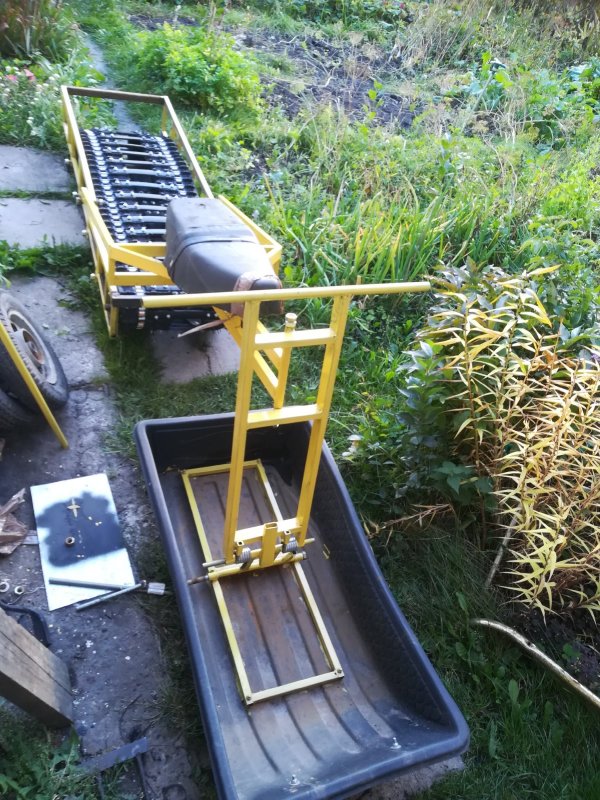

Задача стояла сделать мощный и проходимый букс с модулем "толкач".

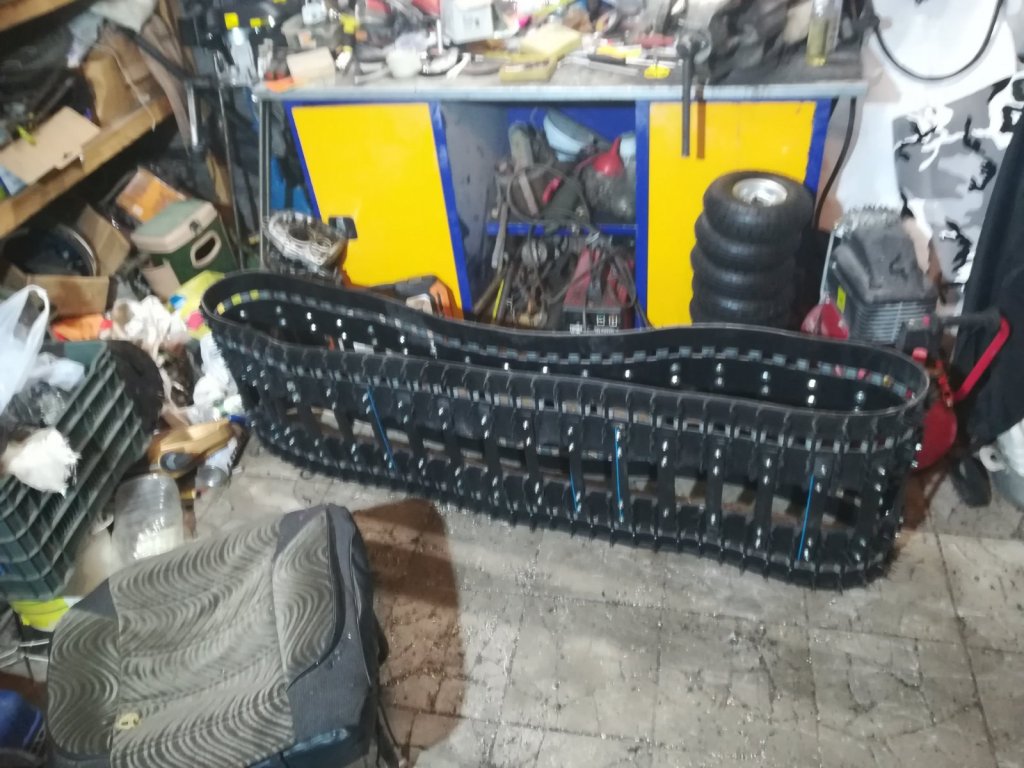

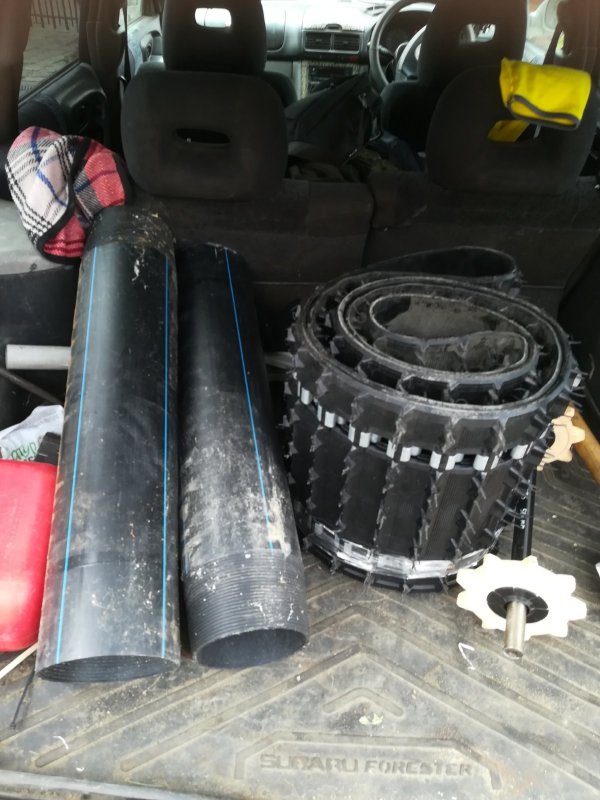

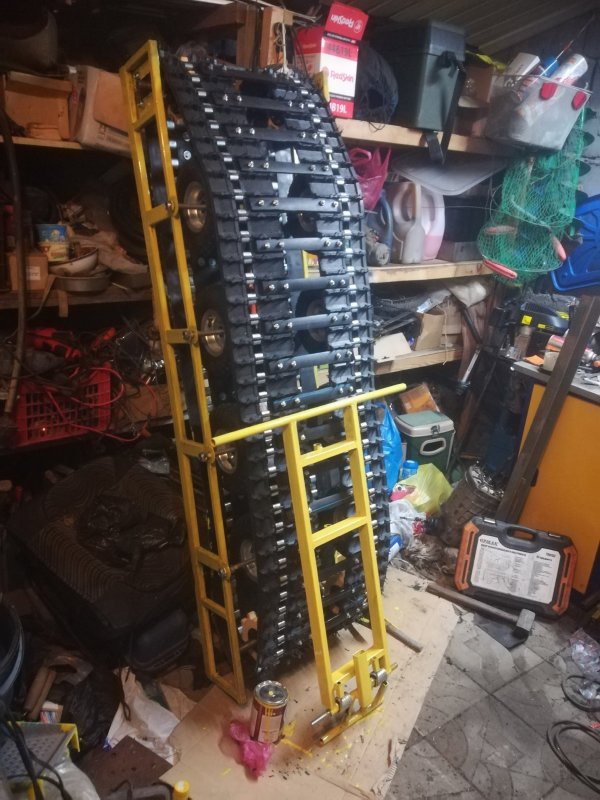

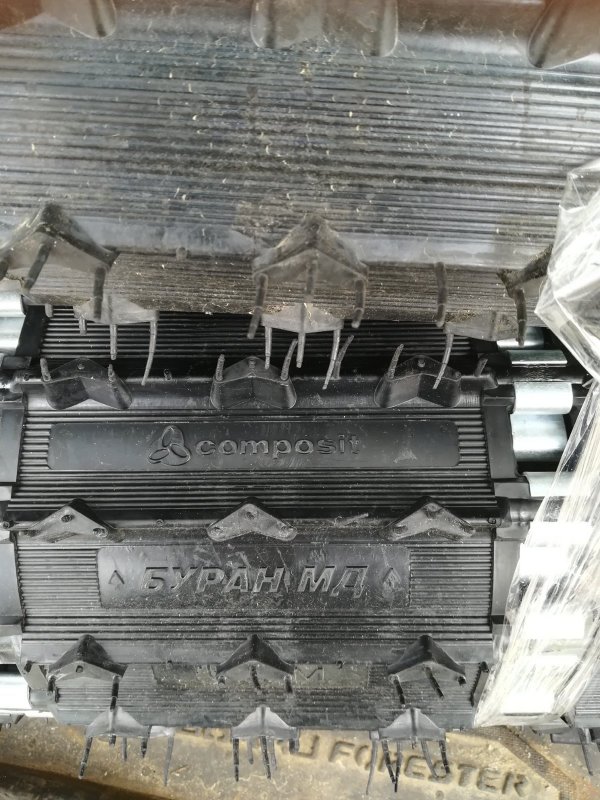

купил заводскую гусеницу от бурана длинного, расшил до 500мм с помощью ПНД трубы

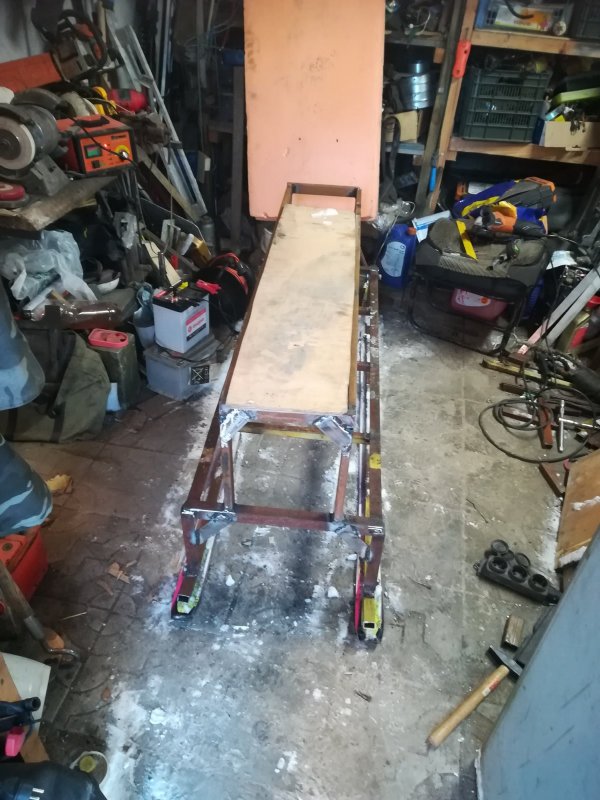

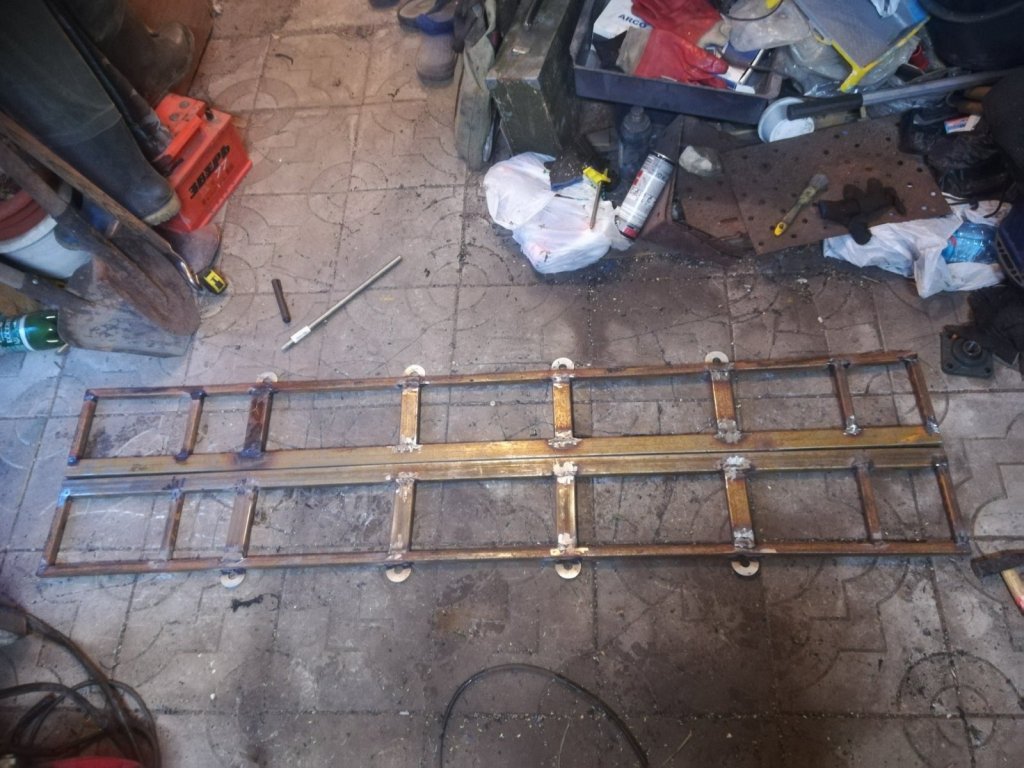

раму сварил из профильной трубы 20х20 и 20х40

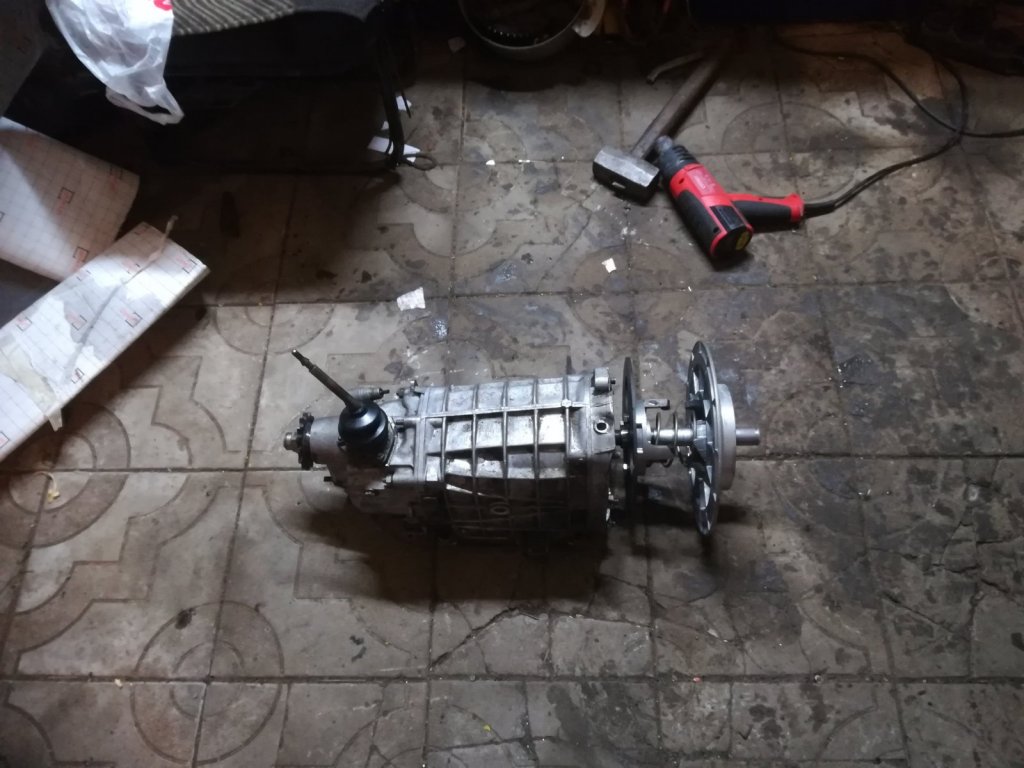

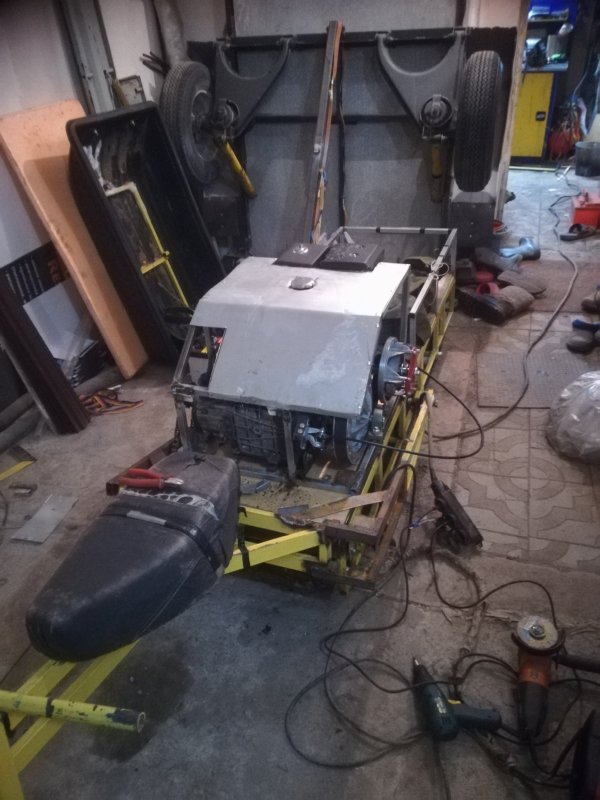

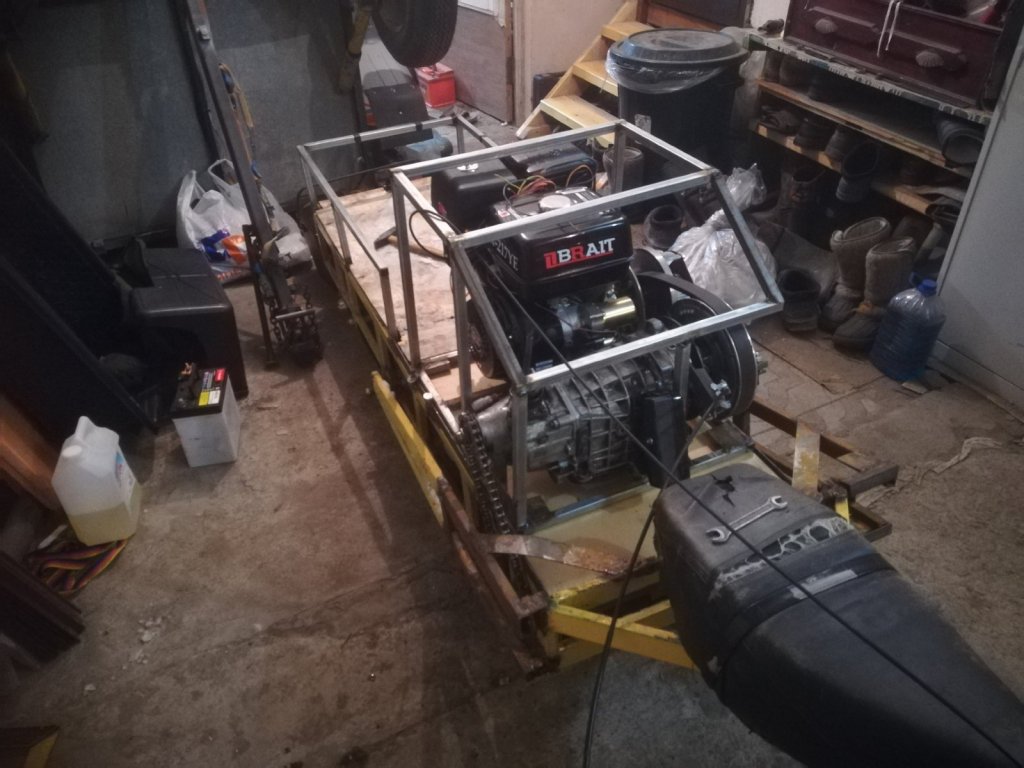

блок двигателя и трансмиссии сделал съемным т.к. из-за кпп он весит около 60 кг

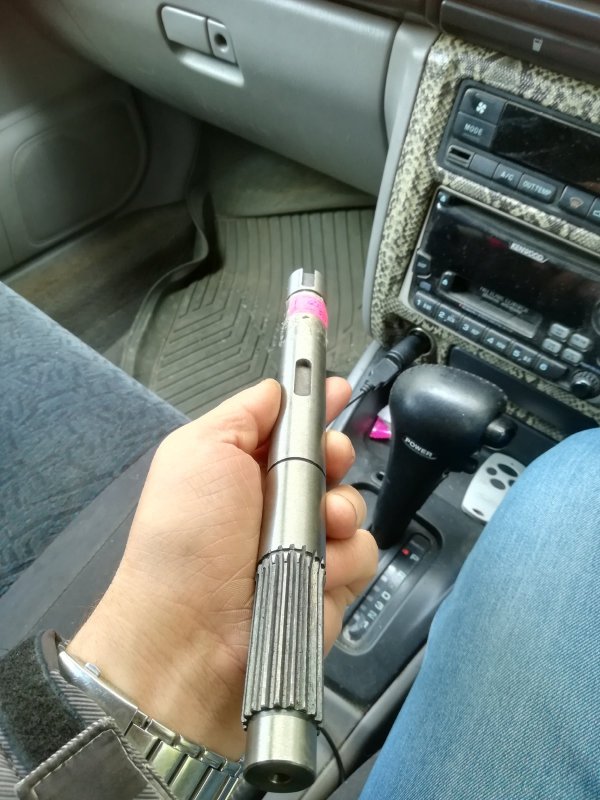

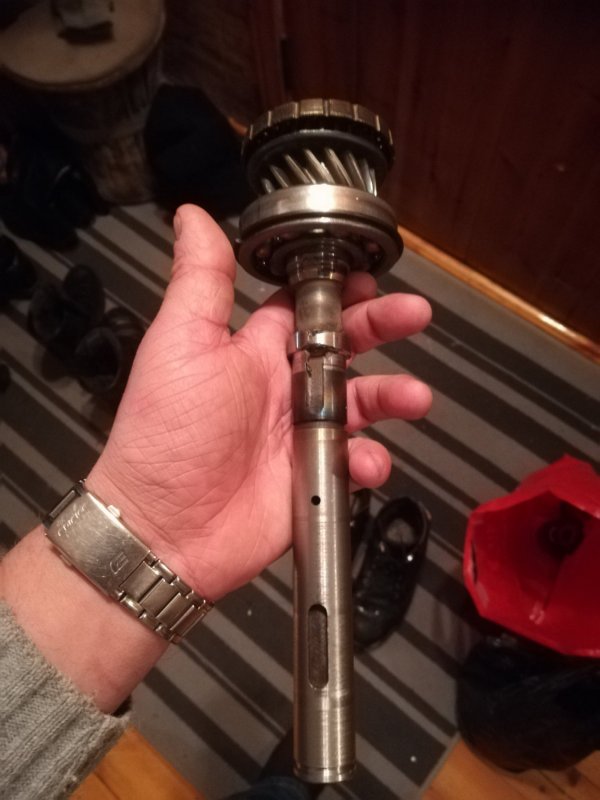

на токарном станке изготовили "кастомный" первичный вал кпп ваз 2101 под ведомый диск вариатора сафари

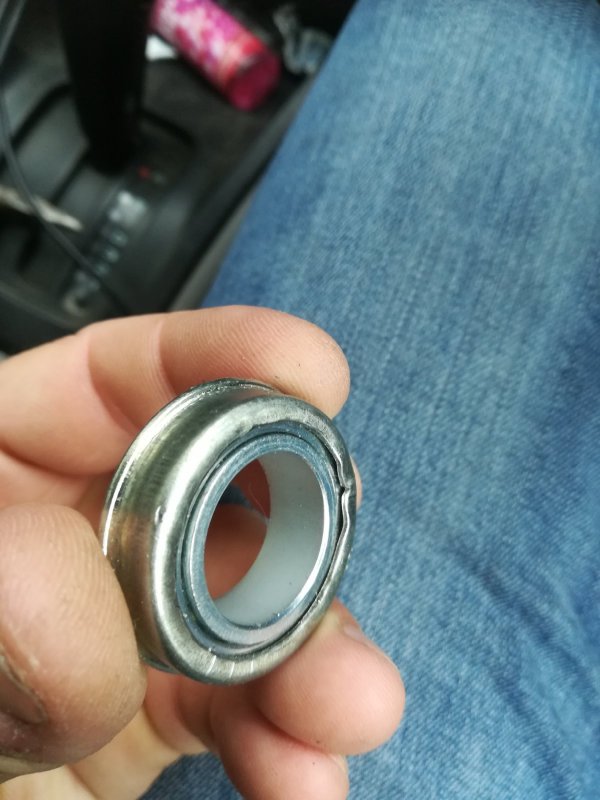

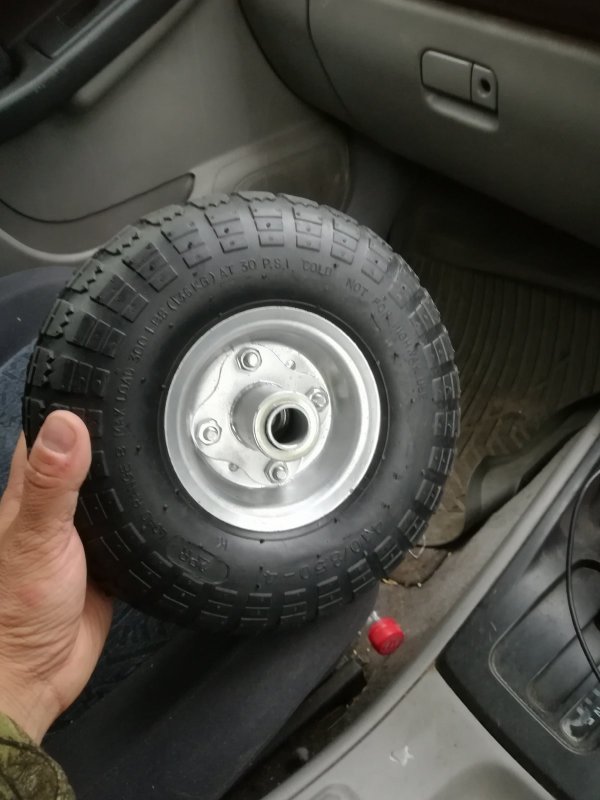

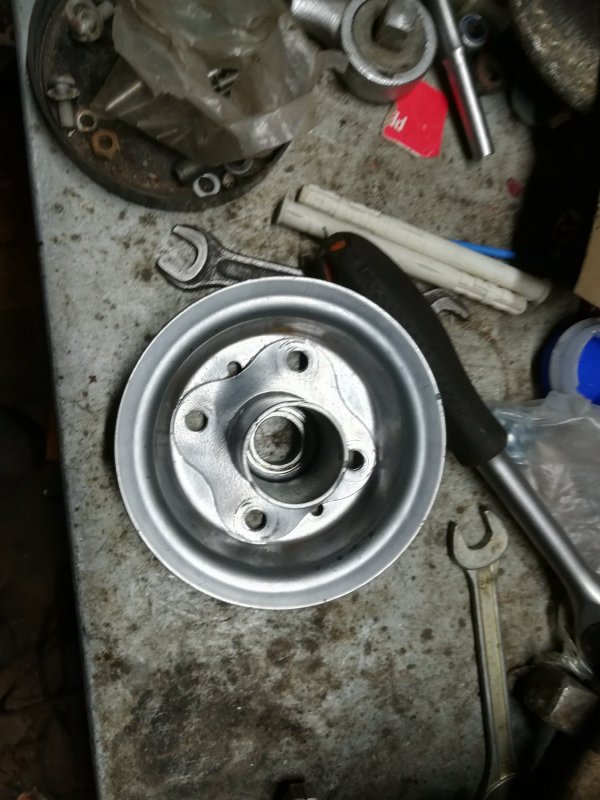

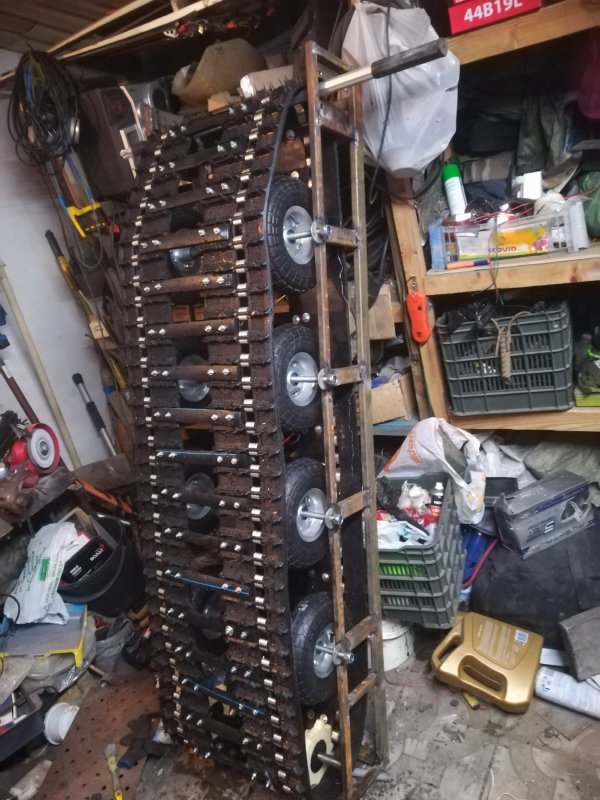

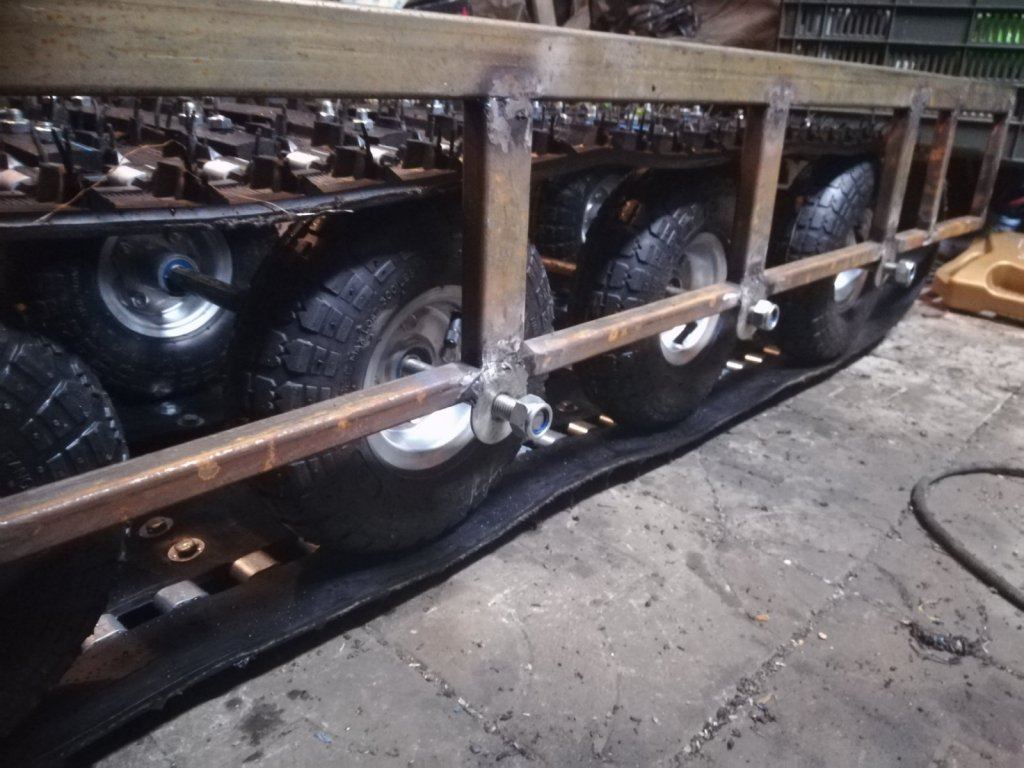

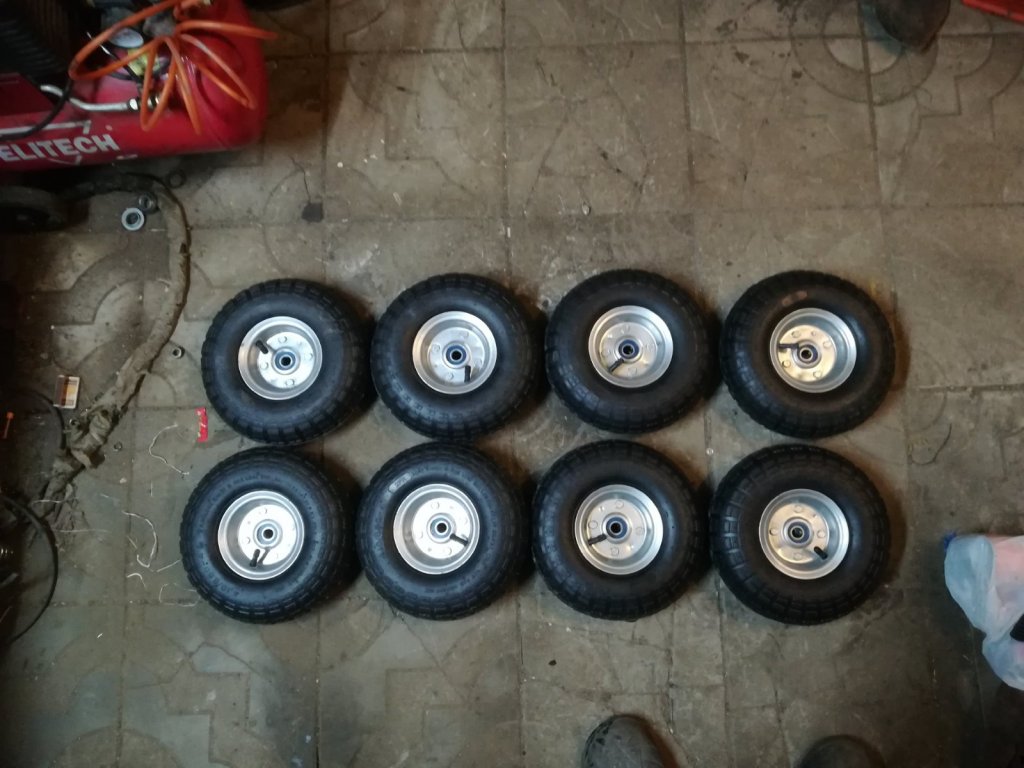

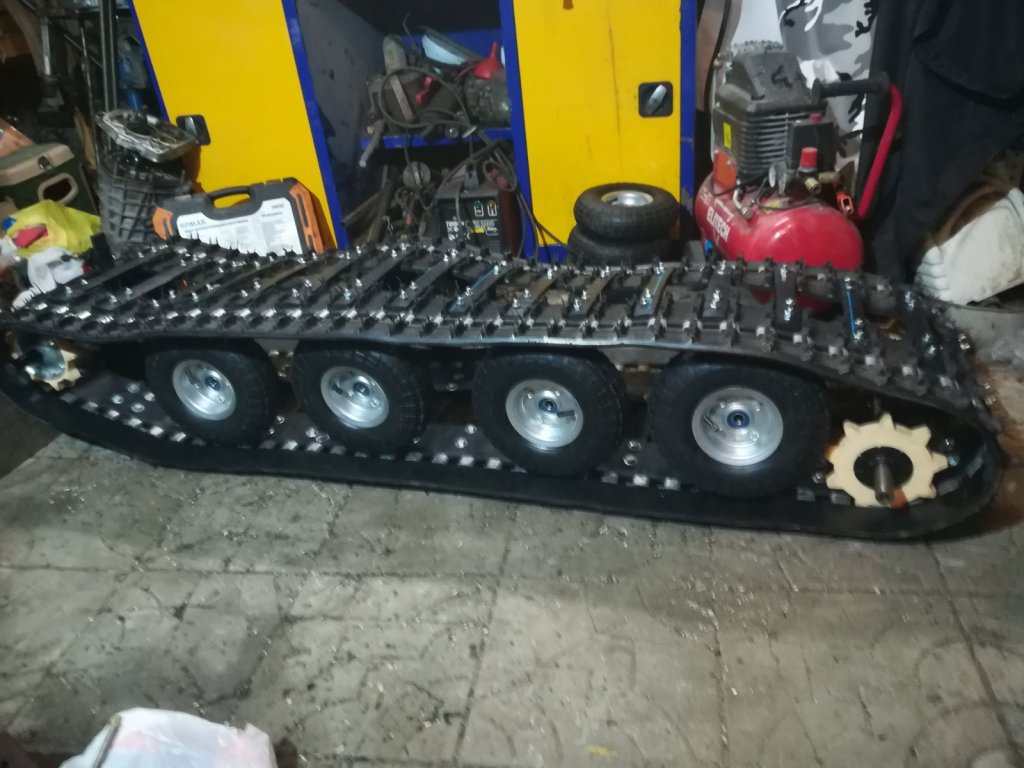

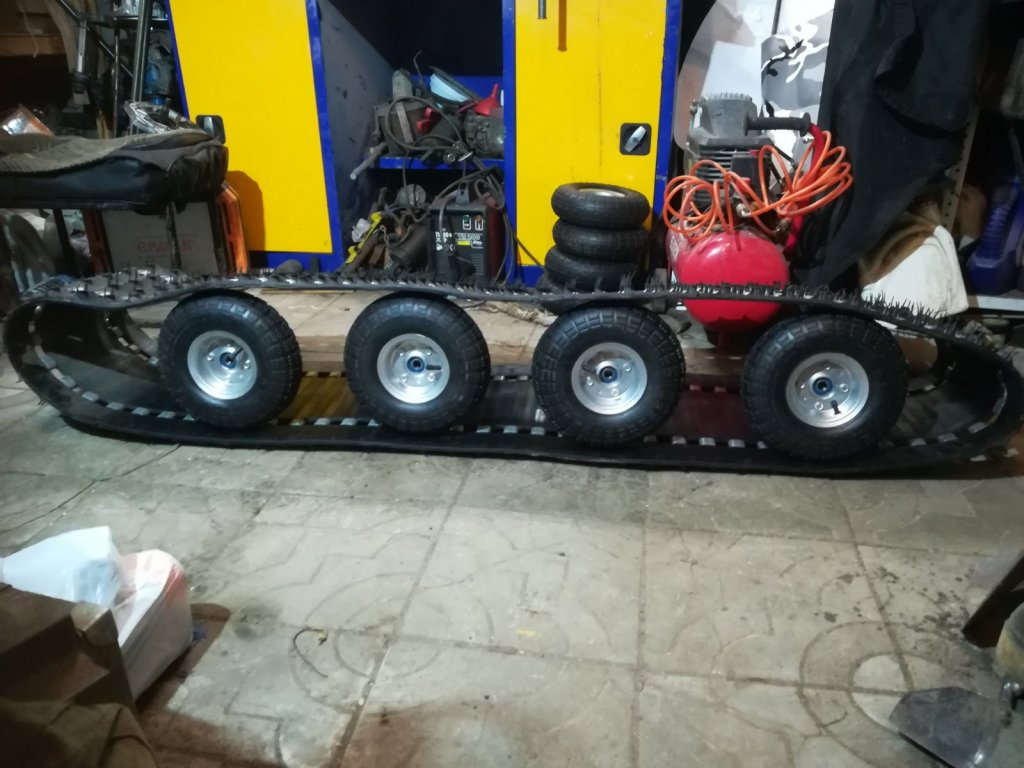

Подвеска изначально была "пневматическая" т.е. маленькие колесики как на всесезонных мотобуксировщиках типа койра и омич, купил 8 колес на оптовом складе, перепрессовал подшипники на более скоростные, изготовил под них 4 оси диаметром 15мм(обточил шпильку м 16). Но со временем на колесиках стали появляться грыжи и сами колеса лопались на ходу, в итоге вместо них поставил 3 тележки бурановского типа под 500ю гусянку

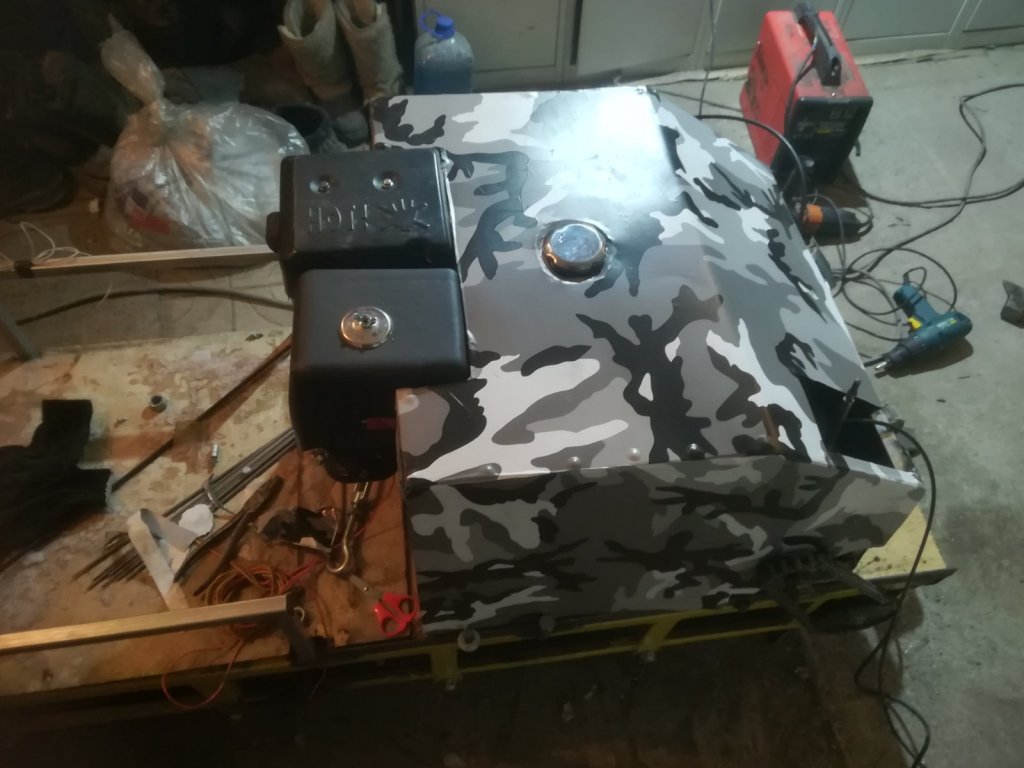

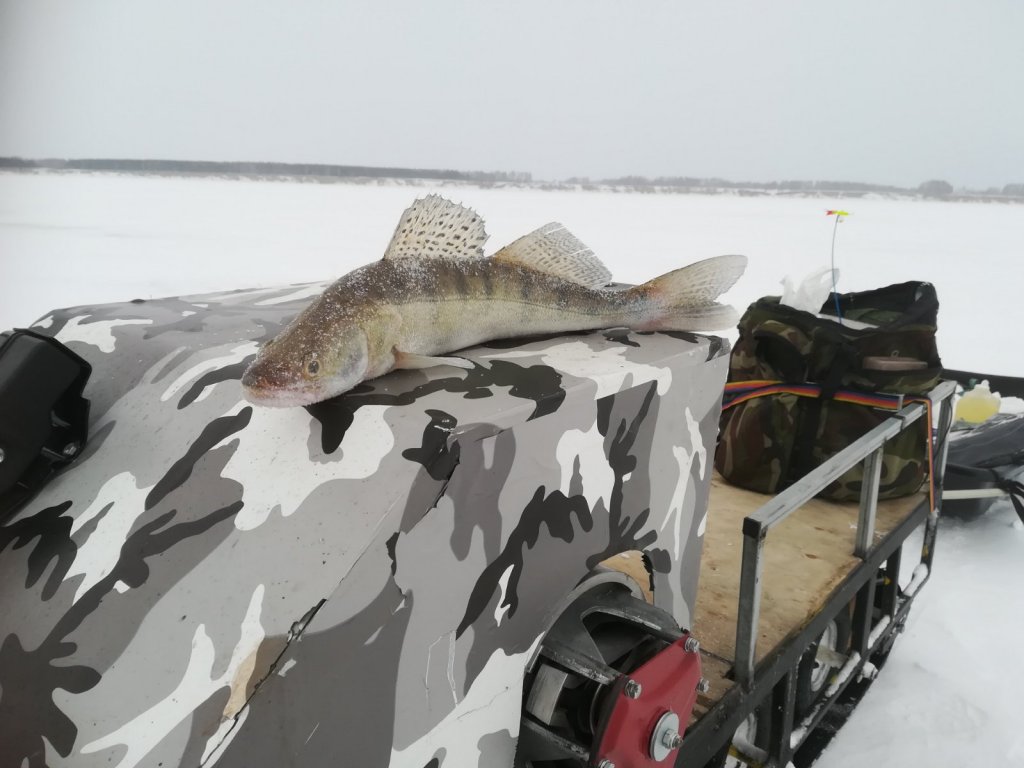

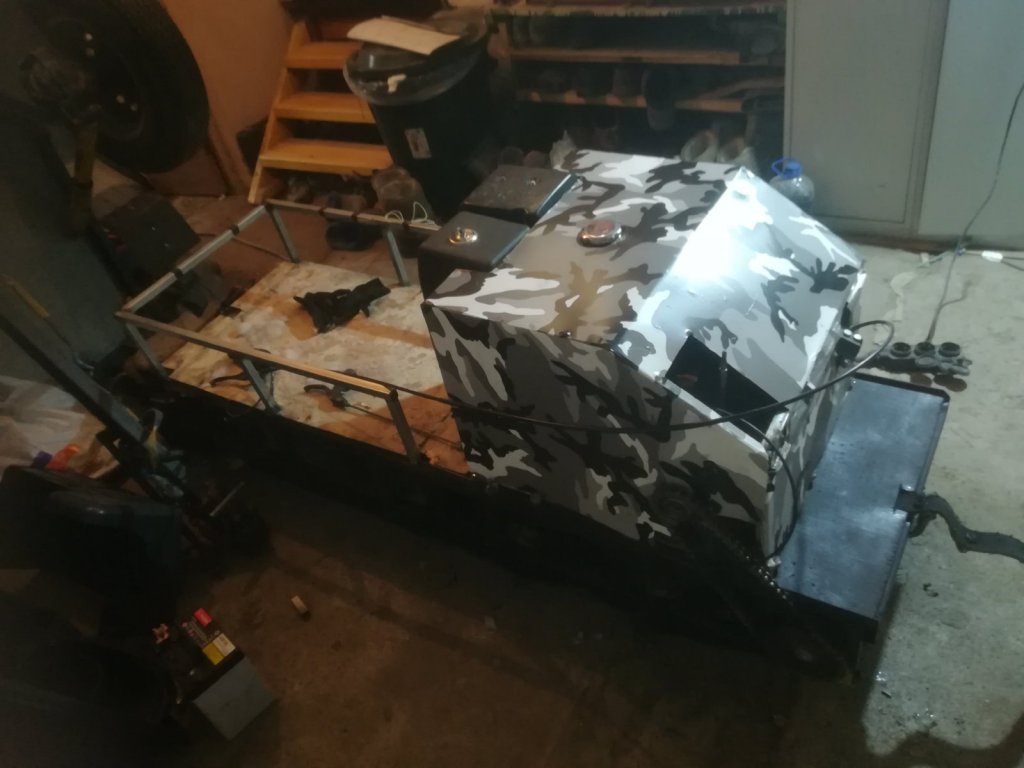

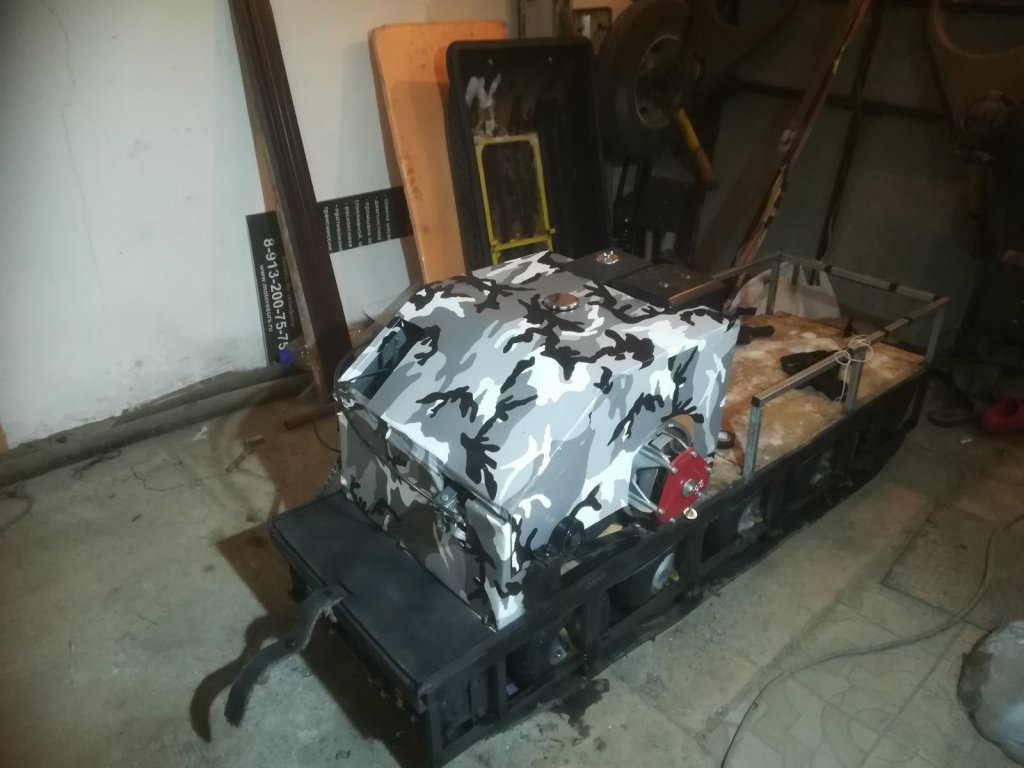

позднее для защиты от снега был изготовлен капот и обклеен остатками виниловой пленки

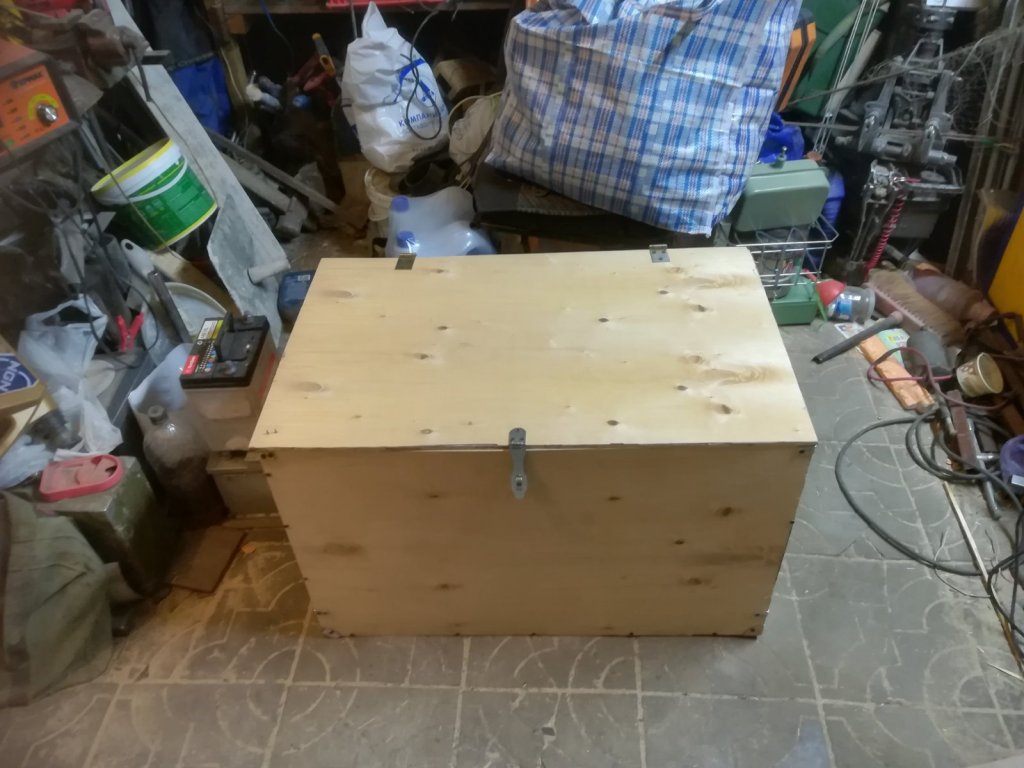

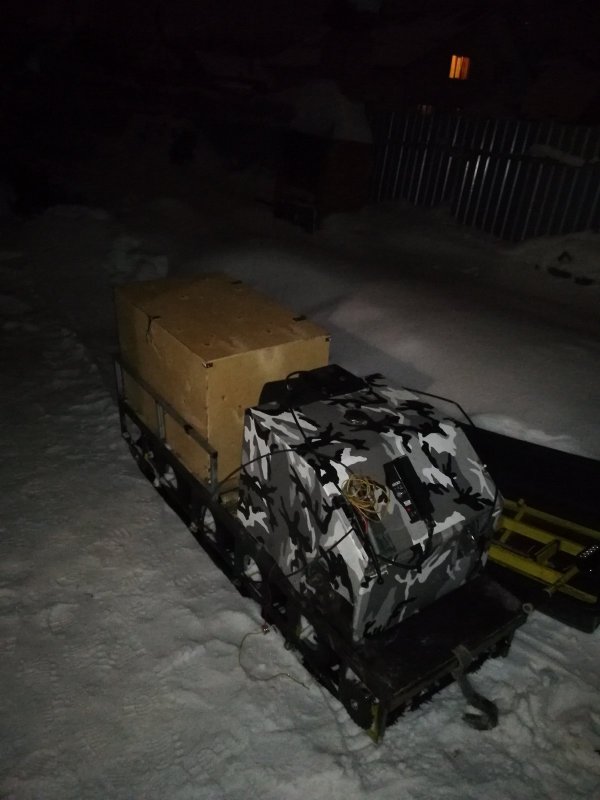

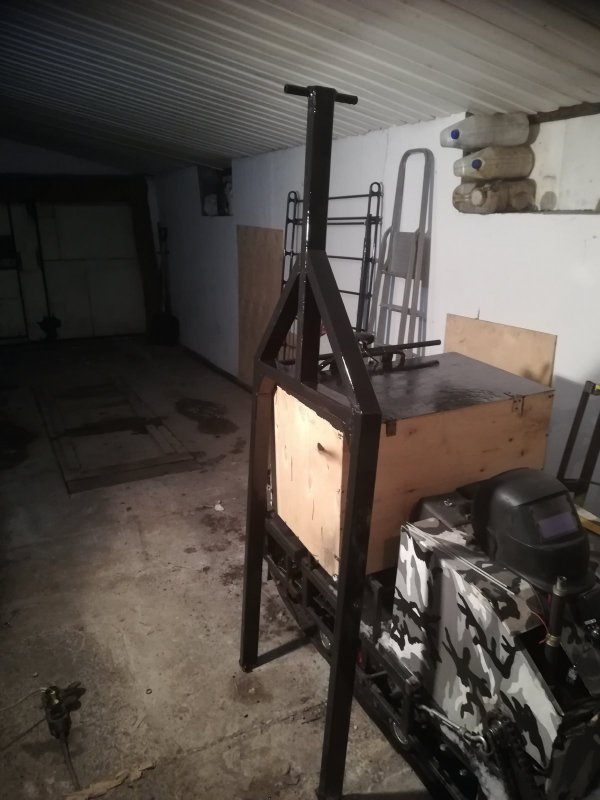

также был изготовлен огромный кофр, по факту это ящик из фанеры 50х90х50см вмещающий в себя полную экипировку на 2х человек, буры, палатки, ящики, еду)
