Буксировщик

ryzhoff
ryzhoff 646 Новосибирск
22 ноября 2014, 14:46

Было много всякого барахла от лодочных и мотоциклетных моторов и досталась мне убитая гусеница от Бурана РТИ...

В голове мысли прут, руки чешутся, плюс на форуме самодельщиков набрался идей...

Был большой интерес собрать самодельный мотор (т.е получится ли у меня) из того, что было...

От Вихря было взято - верхняя и нижняя крышка картера, два убитых коленвала, маховик, дохлое зажигание мв-1...

Из двух коленвалов было выбрано колено с хорошим конусом, рабочая шейка и самая нижняя щека с квадратом. Квадрат был отпилен и вместо квадрата был нарощен вал, чтоб можно было установить шкив...

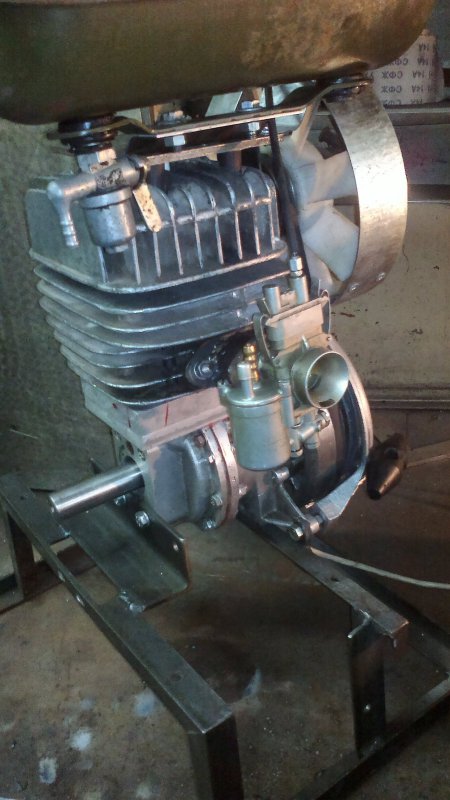

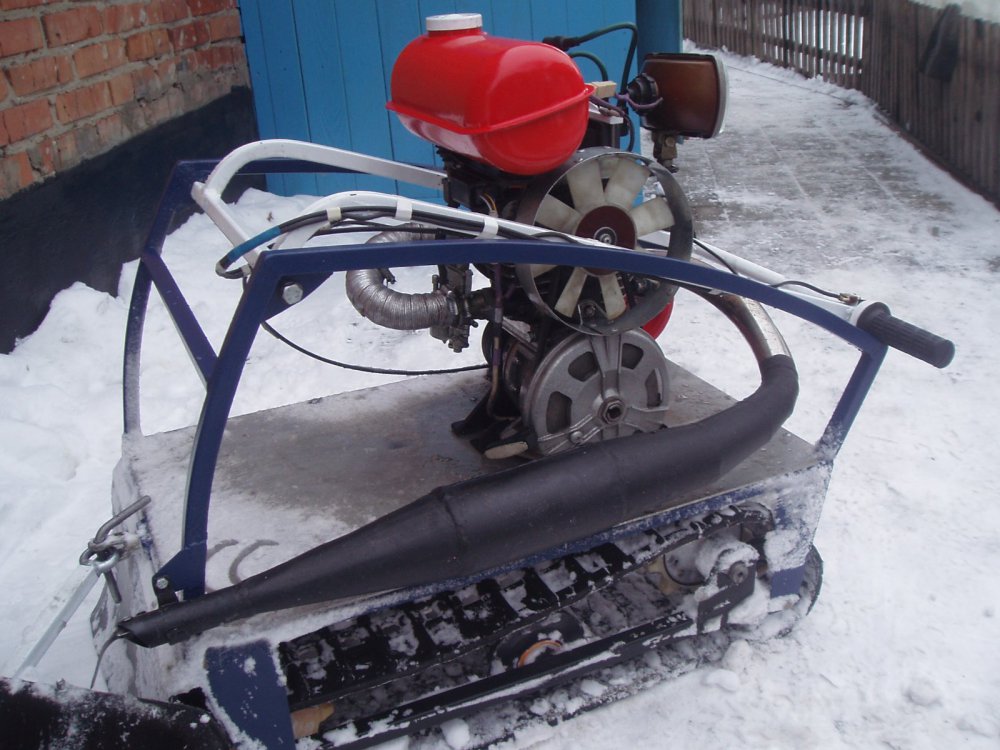

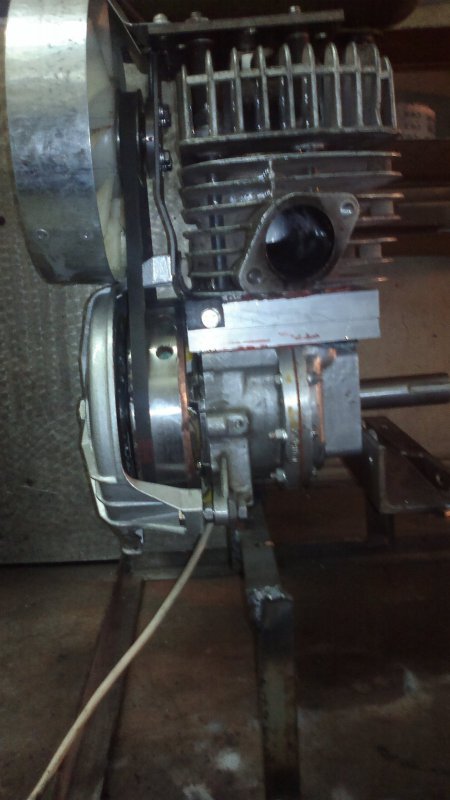

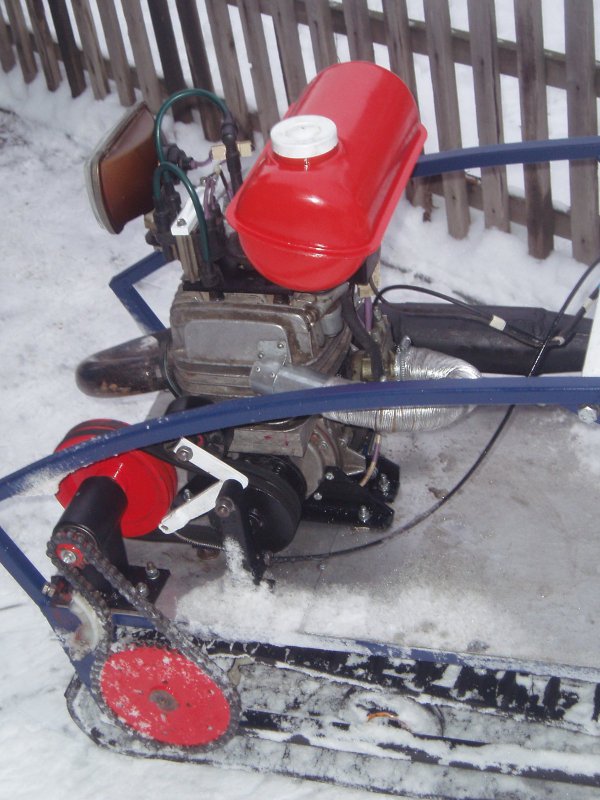

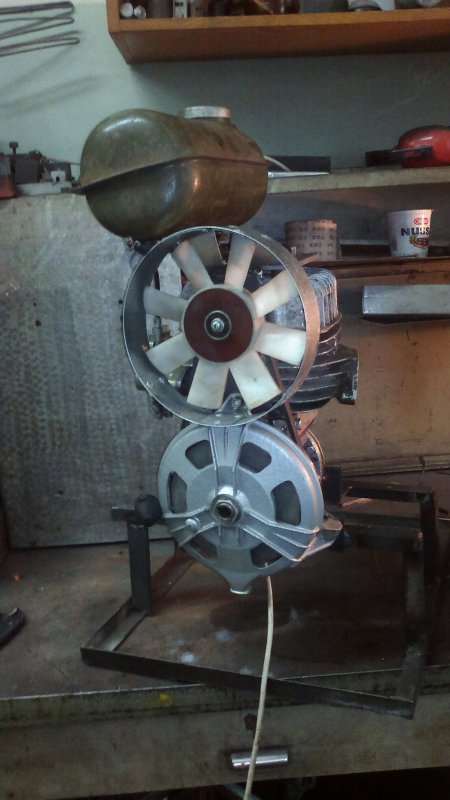

В роли цилиндра был установлен левый котёл от от ИЖ Юпитер 5, через проставку из двух пластин дюрали... На цилиндр был установлен карбюратор от лодочного мотора Москва 12, бак от культиватора Пчёлка и противотуманка от Волги. Выхлопной резонатор был расчитан специальной программкой для двухтактных моторов и был изготовлен из листового металла 1мм... В последствии резонатор был заменён на самодельный глушитель Для принудительного охлаждения цилиндра был установлен вентилятор от цеплятовоза. В головке цилиндров были просверлены вентиляционные отверстия, чтоб был больший отвод тепла. Для привода вентилятора в маховике была переделана проточка аварийного старта под ремень профиль 0 вентилятора.

Зажигание Вихря было перемотано под бесконтактную схему зажигания. Для неё был спаян коммутатор, с автоматическим опережением угла зажигания. На мотор была установлена двухискровая катушка зажигания от 406-го мотора Волги.

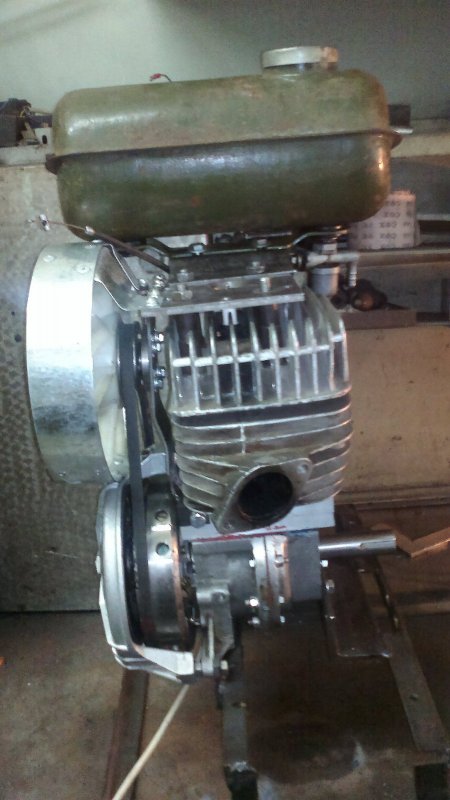

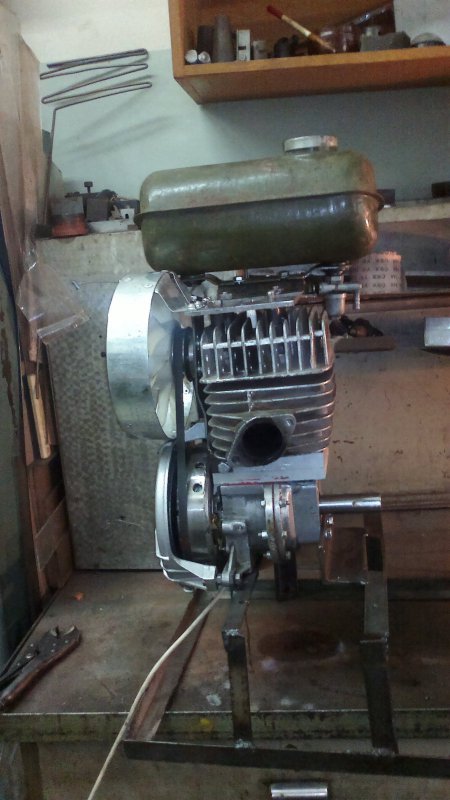

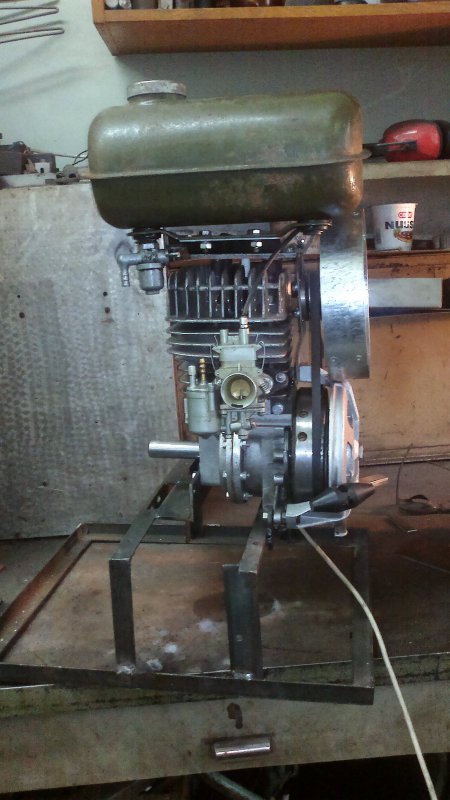

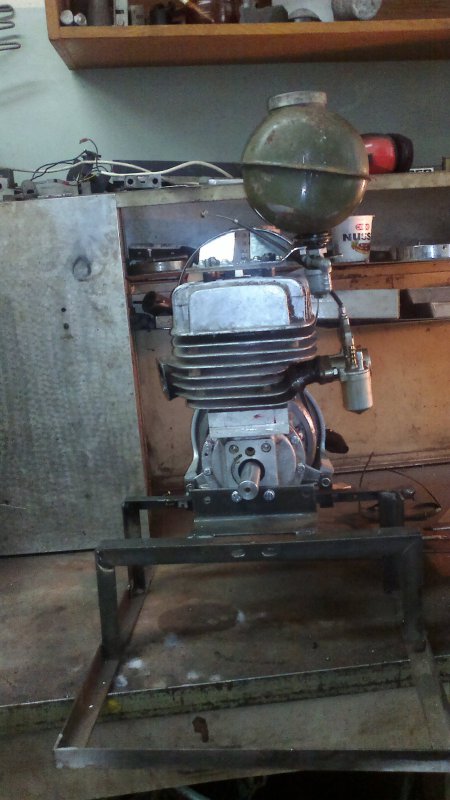

Процесс изготовления мотора не был зафиксирован на фото, но есть фото готового...

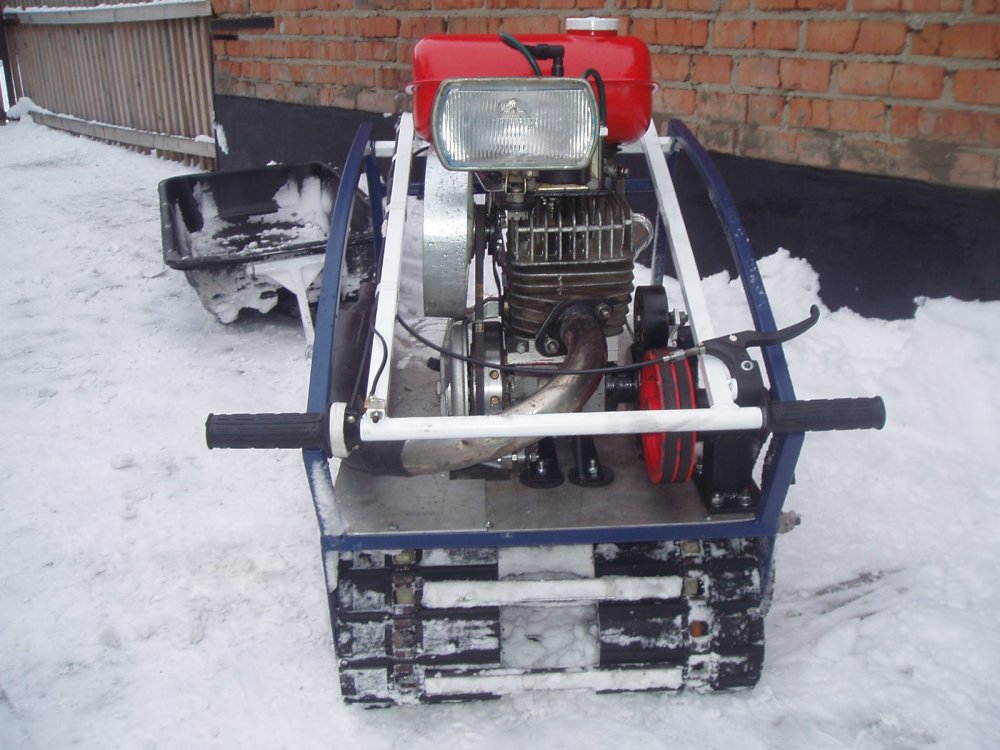

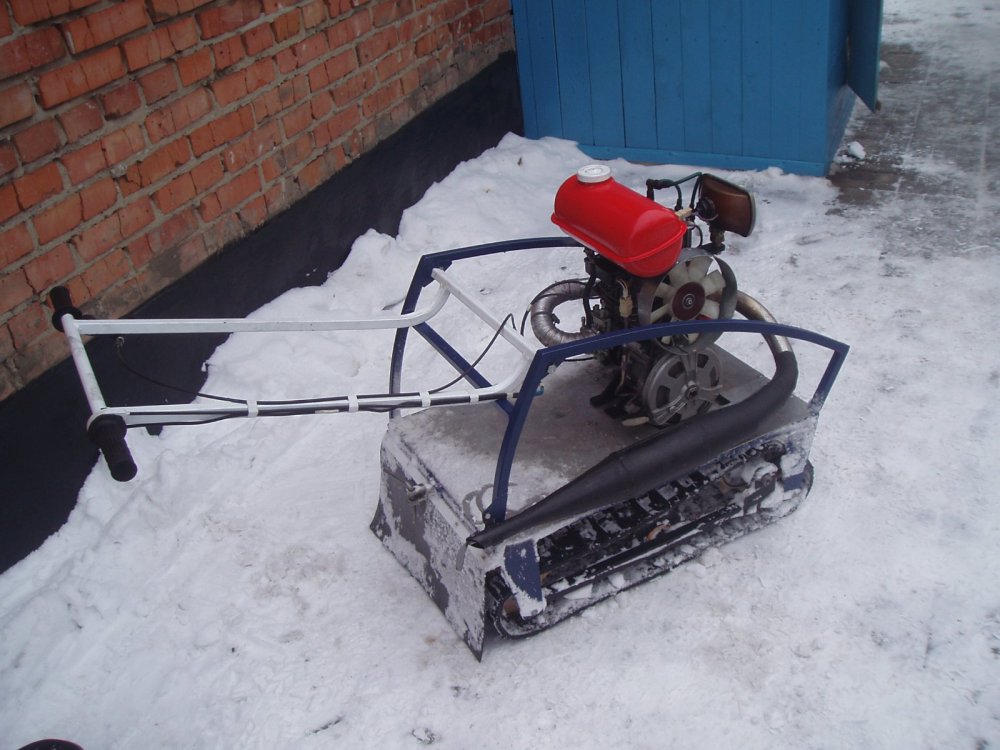

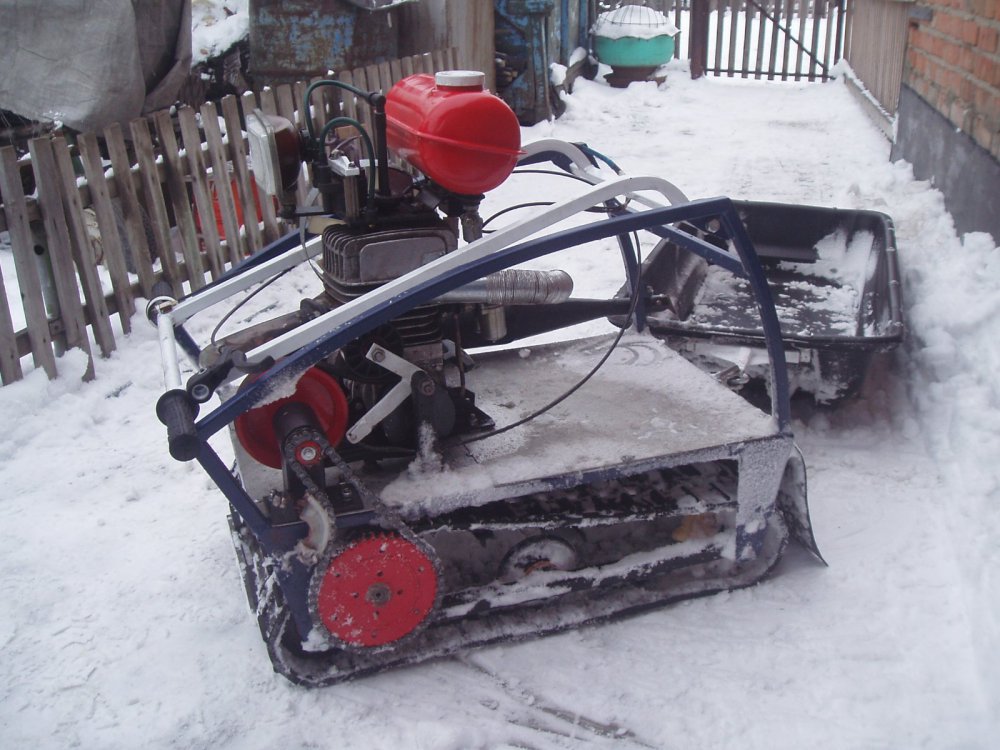

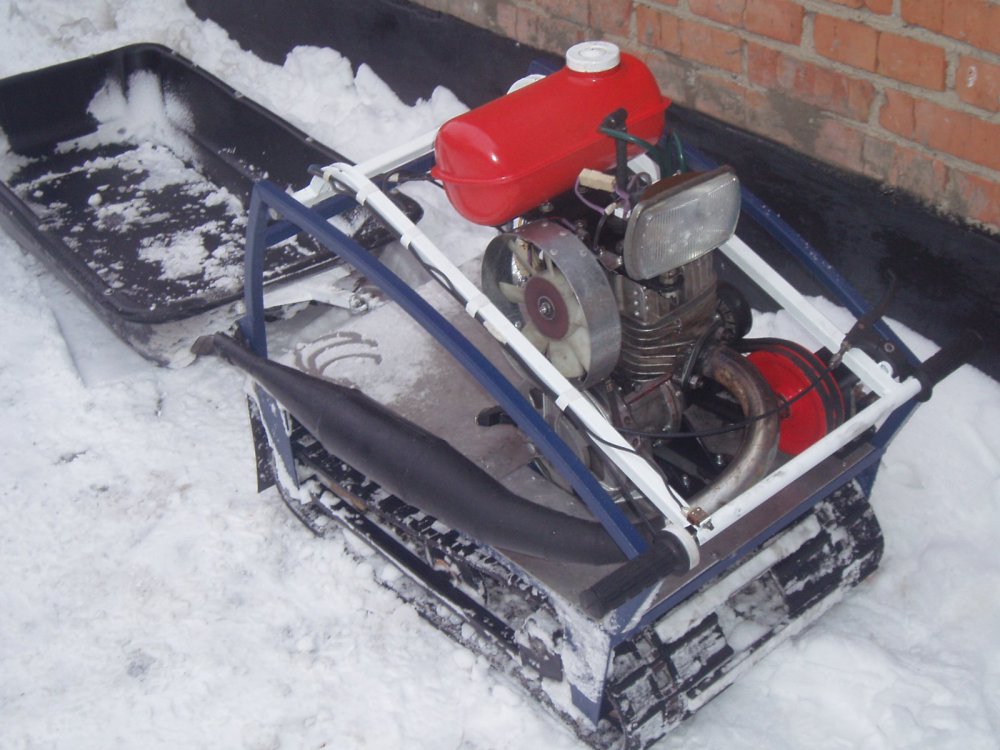

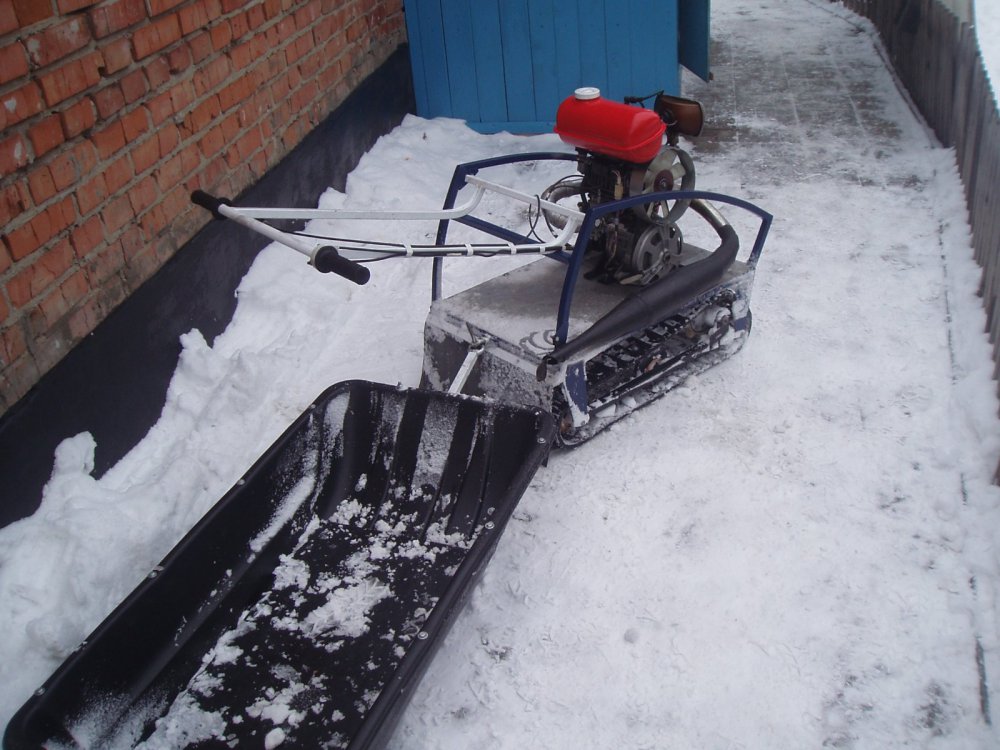

Гусеничный модуль - не моя идея... Идею взял на форуме http://www.snowmobile.ru/forum/viewtopic.php?f=114&t=53123 у производителя мотобуксировщиков "Снежок"

В недостатках этого букса была гусеница, которая при морозе вставала колом...

Комментариев17
СКИф
СКИф 1975
22 ноября 2014, 16:33
Зачетно. Много возился с самоделками, что делал сам. Мое твердое убеждение - самоделку может с успехом эксплуатировать только тот, кто ее смастерил.
Алекс1973
Алекс1973 2290 Новосибирск
22 ноября 2014, 17:51
молодец!Руки - как надо!!!!!!!!!!!
skaz
skaz 711 Новосибирск
22 ноября 2014, 18:24
Какое оборудование и где.?Да если можно длину -высоту -щирину.Ряд деталей явно не на колене деланы.
saafari
saafari 6652 Новосибирск
23 ноября 2014, 00:27
очумелые ручки!,вот тут я плюсану с удовольствием)+
сибиряк72
сибиряк72 1409
23 ноября 2014, 19:55
ДА НУ НА...И ОНО ещё и ездит само? Респект! А сколько л/с на выходе получилось?
ryzhoff
ryzhoff 646 Новосибирск
23 ноября 2014, 22:54
сибиряк72, Да бегало, и не плохо!!! Крутящий момент замерить нечем... Кобылок 10 - 11 - половинка юпитера...
ryzhoff
ryzhoff 646 Новосибирск
23 ноября 2014, 23:04
skaz, В смысле оборудование? По поводу коленки - всё правильно - я работаю в мех мастерских и у меня есть свободный доступ к токарным и фрезерным станкам... Хотя мне фрезерный понадобился только для фрезеровки перепускных окон в проставке, которая соединяла цилиндр и картер, остальное вытачивал на токарном, + детали ходовки и какой никакой трансмиссии:)... По поводу всех размеров потратьте немного времени и прочитайте хотя бы первые пять страниц вот этой темы http://www.snowmobile.ru/forum/viewtopic.php?f=114&t=53123 и Вам станет всё более менее понятно!
gren
gren 1568 Новосибирск
24 ноября 2014, 14:03
от чего запитана фара-искатель?
ryzhoff
ryzhoff 646 Новосибирск
24 ноября 2014, 22:32
Родным Вихрёвским генератором 30Вт. А лампа - галогенка от точечных потолочных светильников 20Вт,с самодельным адаптером. А сасма фара - противотуманка от Волги
Рыболов-любитель
Рыболов-любитель 1190 Новосибирск
25 ноября 2014, 14:12
ryzhoff, все конечно хорошо и голова и руки, но зачем такие сложности? Двигатель самому собирать, я считаю не было необходимости. Разве что от безделья покопаться...
saafari
saafari 6652 Новосибирск
25 ноября 2014, 14:16
Рыболов-любитель, от безделья "кот яйца лижет"-а тут инженерная мысль и решение!)
Рыболов-любитель
Рыболов-любитель 1190 Новосибирск
25 ноября 2014, 14:31
saafari, у кота свои мысли на этот счёт))) Может я просто что-то не понимаю, но двигателей от мотоциклов море - бери и пользуйся. С таким подходом можно было и картерины самому лить и цилиндр точить и т.д.
saafari
saafari 6652 Новосибирск
25 ноября 2014, 15:12
Рыболов-любитель, порой жалко выкинуть запчасть невостребованную-вот и лепят конструктор!)-с миру по нитке-голому рубаха!)
Рыболов-любитель
Рыболов-любитель 1190 Новосибирск
25 ноября 2014, 15:36
saafari, да, согласен. Вот только надёжность изделия всё же не "заводская", к сожалению. Я про двигатель.
saafari
saafari 6652 Новосибирск
25 ноября 2014, 16:54
Рыболов-любитель, возможно)тогда по огороду гознать,если на дальняк,то вторые санки с "ЗИПом"таскать,а там как на зло-съемник маховика дома лежит-посапывает)-тогда-спичку бросил и побрел),а целом крсаивенькая такая "умка"получилась-это я про конструкцию в целом)
ryzhoff
ryzhoff 646 Новосибирск
25 ноября 2014, 23:54
Рыболов-любитель, В самом начале написано же - хотелось попробовать, получится или нет и получить в этом деле опыт с видом на будущее... У меня на тот момент были аэросани и хотелось мотор помощнее - кобыл 50 или более... Для этих целей приобрёл мотопомпу МП800, под переделку и на этом всё закончилось, - сначала не хватало времени, потом были проданы аэросани...
skaz
skaz 711 Новосибирск
26 ноября 2014, 13:17
ryzhoff, мой говорит спасибо за ответ .мех. мастерские это хорошо.
