Дисбаланс шпули приводит к биениям, повышенной нагрузке на подшипники, потере дальности заброса. Это как на машине ездить с неотбалансированными колесами, биения четко передаются на руль. Подольше покатаешся и ступичным подшипникам придет пушистый зверек.

все верно! + наконечники рулевые, тяги,люфт рейки ну и на последок шаровые....но больше всех действительно ступичные получают..



[Кузьмич071]

Вы господа меня извините, но такое ощущение, что здесь форум продавцов рыболовных товаров (а в частности дорогих мультов)! Дайте людям вдохнуть! Чтож вы рубите всё на корню! Теория вещь хорошая, не вопрос. Но факт есть факт, я засверлился, пусть как бык поссал, но написал честно, как есть! Изменений, в следствие которых произошли жуткие потери в плане заброса или комфорта ловли я не обнаружил! Что ж вы так то?



[prank]

И не надо пугать народ "ужасным эксцентриситетом", это на всякий случай, ничего ужасного я не заметил.

Странно, но не припомню, чтобы пугал смещением центра масс. Если человек что-то руками делает, видимо он и на ШП сможет смещение (если оно вдруг получится..) увидеть. Не обязательно на ножах.



[prank]

...
Главная пара хоть и не большого диаметра, но довольно широкая с крупными зубьями. Ведущая легкосплав, ведомая бронза...

Дима, вот ширина, это, при том же модуле, мне понятна и приветствуема.. .



[prank]

.. Чтож вы рубите всё на корню! Теория вещь хорошая, не вопрос. Но факт есть факт, я засверлился, пусть как бык поссал, но написал честно, как есть! Изменений, в следствие которых произошли жуткие потери в плане заброса или комфорта ловли я не обнаружил! Что ж вы так то?

Не совсем понятно, в чем Вас здесь "загнобили" ? Все, что Вы высверлили, с т.зр. инерционности шпули весьма полезно. Плохо то, что образовали места проникновения воды.. высверлив щеки..
Выше Вамграмотно посоветовали, в следующий раз уменьшая инерционность, снизить толщину стенок боковин...



[СергейИ]

...Выше Вамграмотно посоветовали, в следующий раз уменьшая инерционность, снизить толщину стенок боковин...

Владимир, что-то мне подсказывает, что при таких сомнительных навыках и подходе к обработке металла, можно получить фольгу волной вместо стенки шпули, позднее распёртую при врезке шнура... и позднее, как следствие, "возможный упрёк" в адрес советчика.
А так-то, конечно ДА, с технической точки зрения, правда Ваша., да и "колхоз" - дело сугубо добровольное, если душа просит, почему нет?

P.S. на дружественном форуме, в очередной раз, привлекло внимание мнение известного увлечённого рыболова под ником TAN, точнее пара крайних постов (от 28 Июня) http://forum.pro-spinning.ru/viewtopic. ... start=1080



[DmG]

Daiwa Tatula 103HL-TW

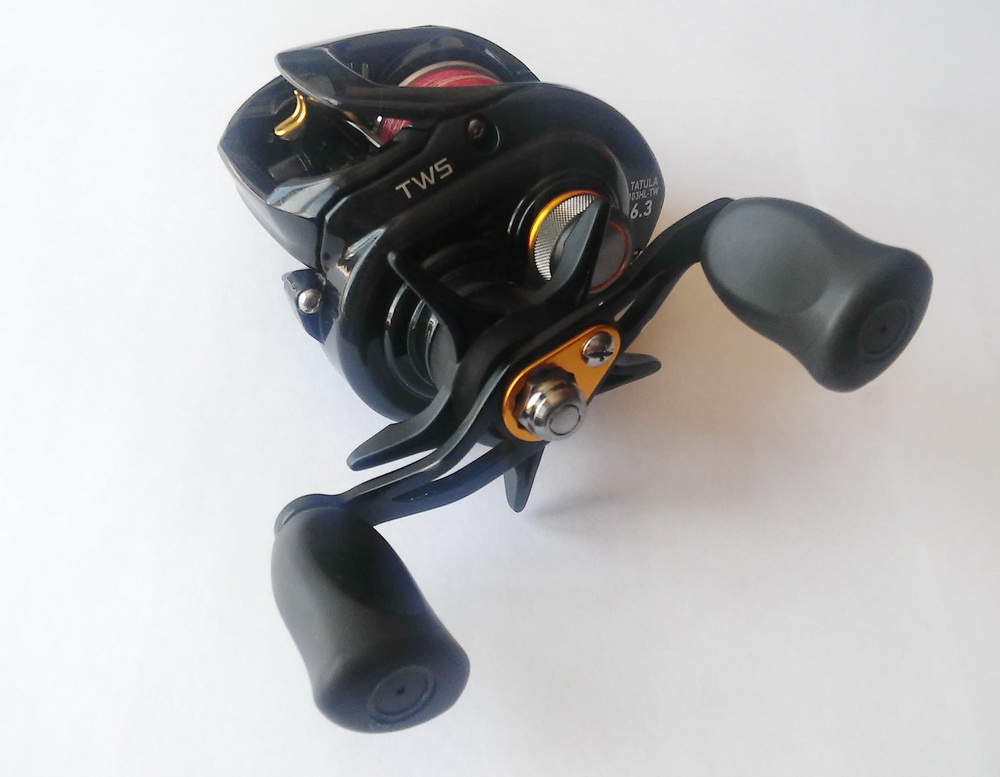

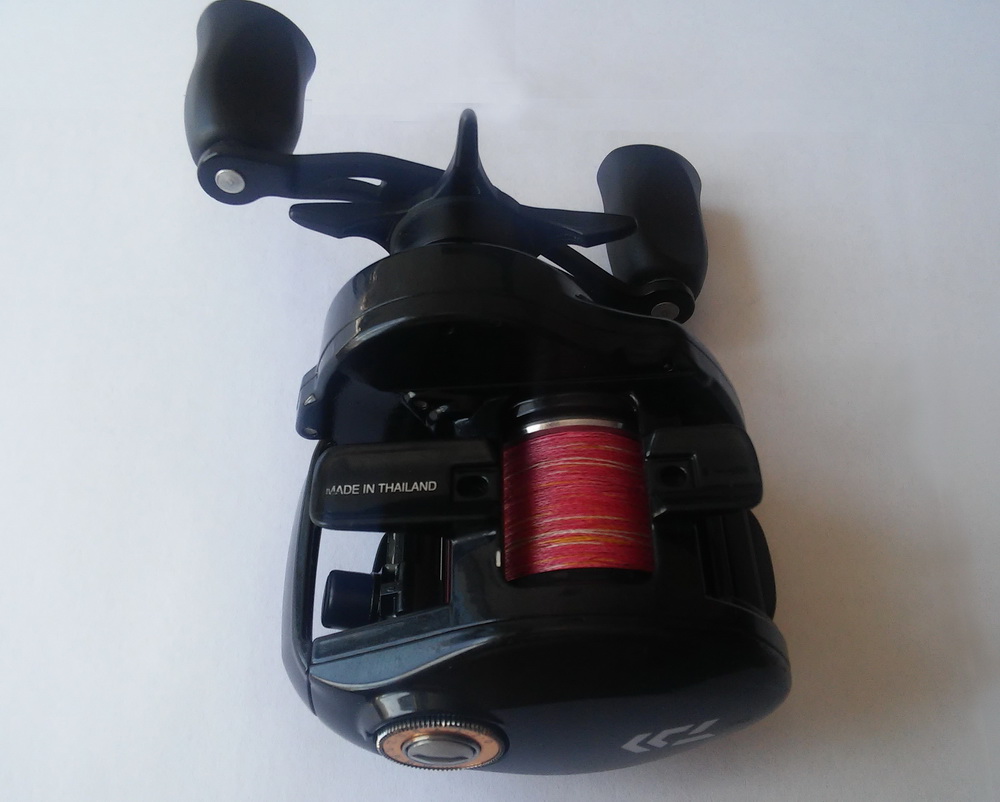

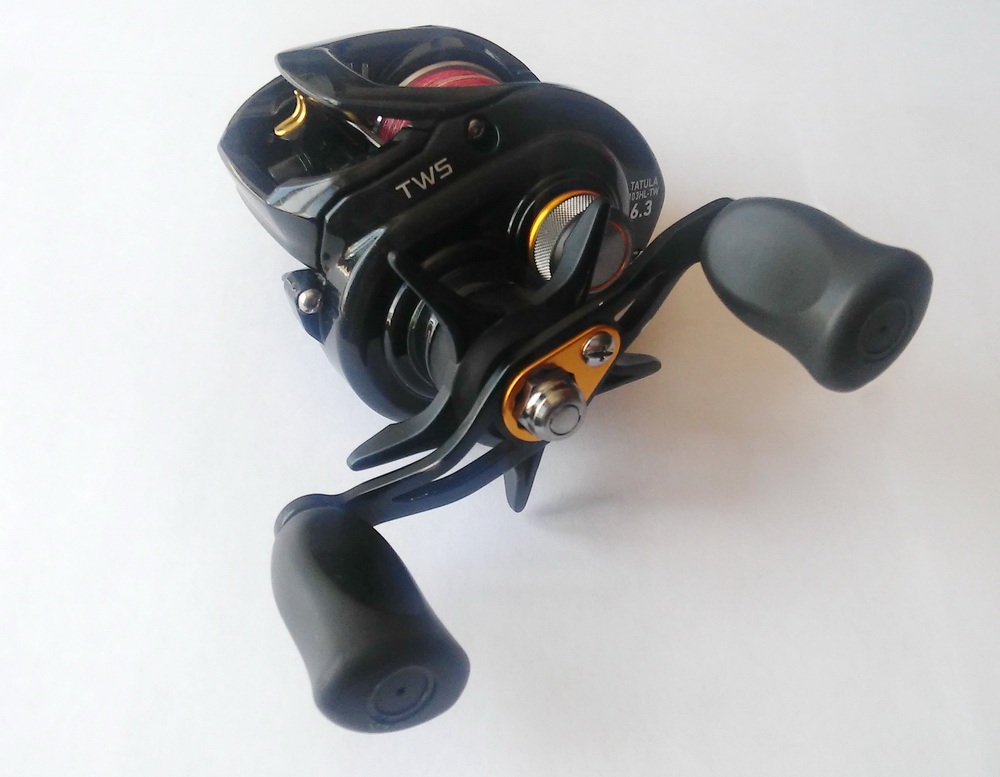

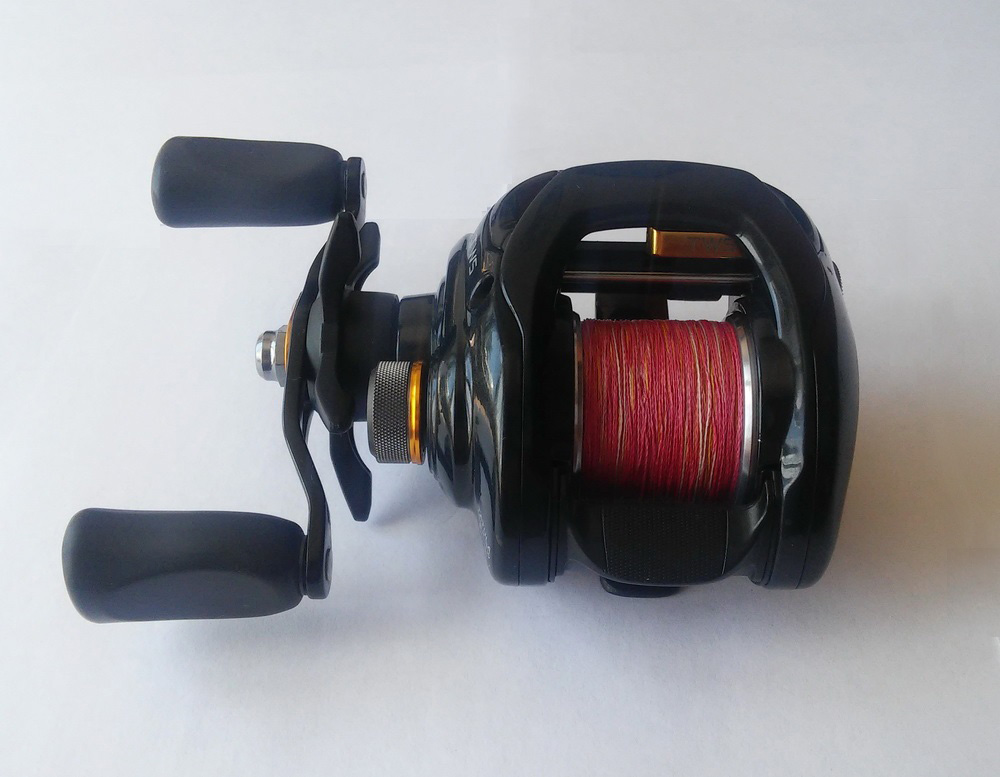

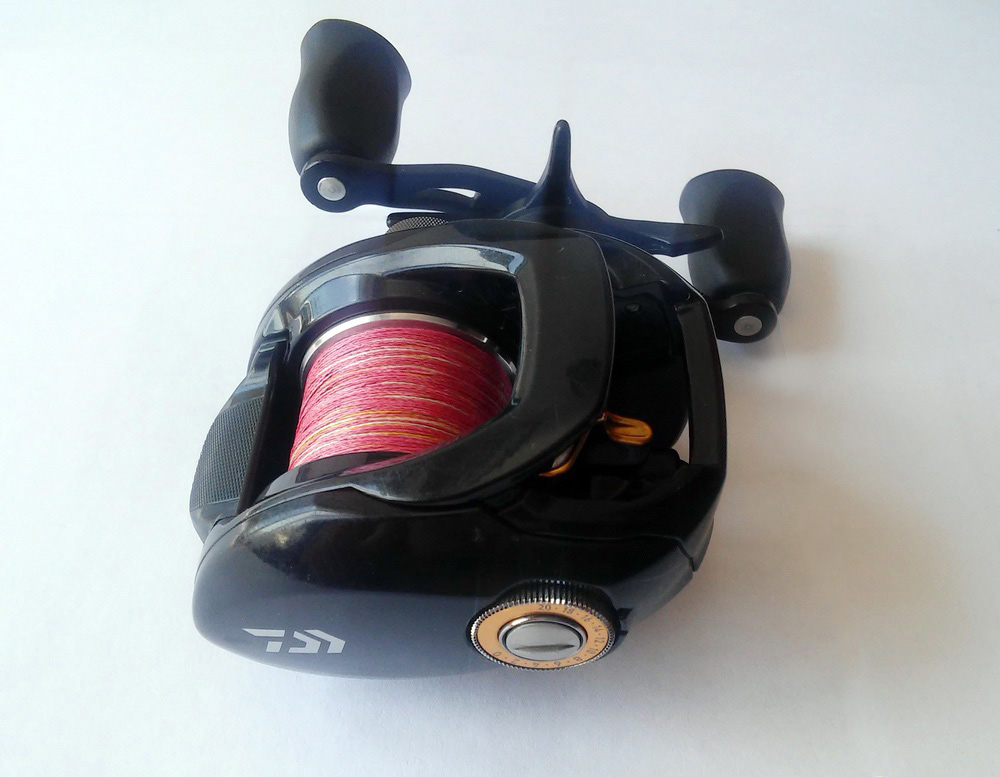

Попала наконец мне в руки Daiwa Tatula, чтобы можно было отверткой потыкать. Друг попросил привести в порядок свою катушку которая шумела. Катушка куплена в конце прошлого лета, тоесть реально отходила немного.

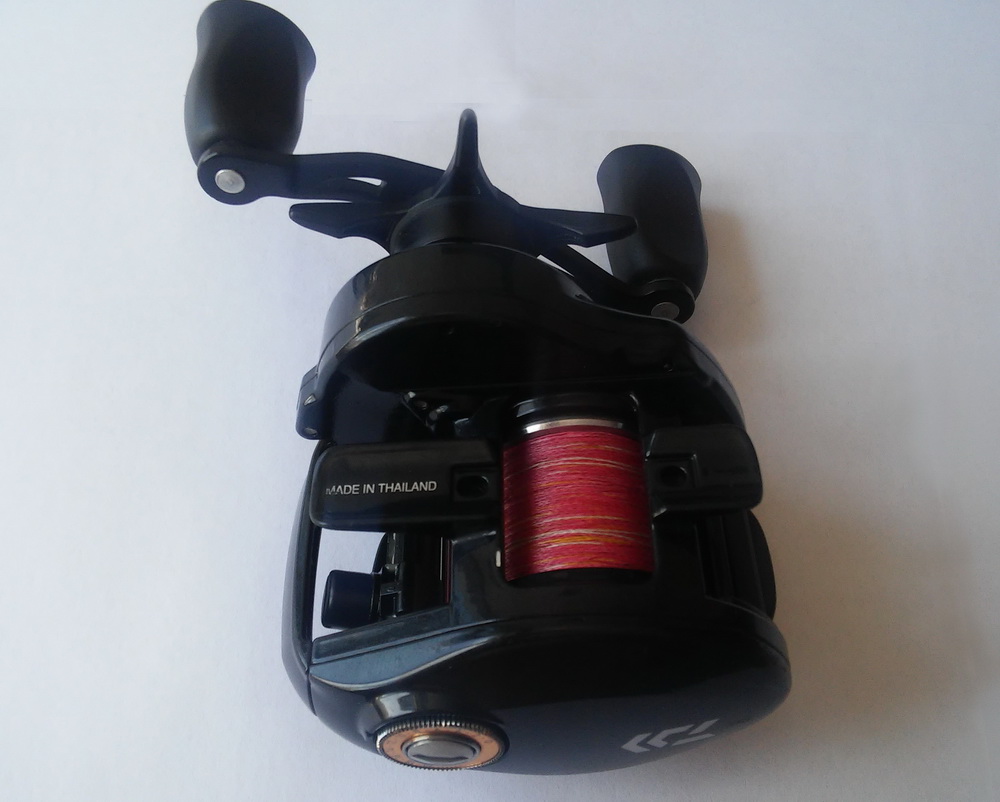

Байонет полностью пластиковый, для ценового диапазона Татулы и раньше использовалось такое решение, а вот то, что соплатформенные новый Зиллион и Моретан имеют такие конструктивные особенности вызывает разочарование, для них это дешёвка.

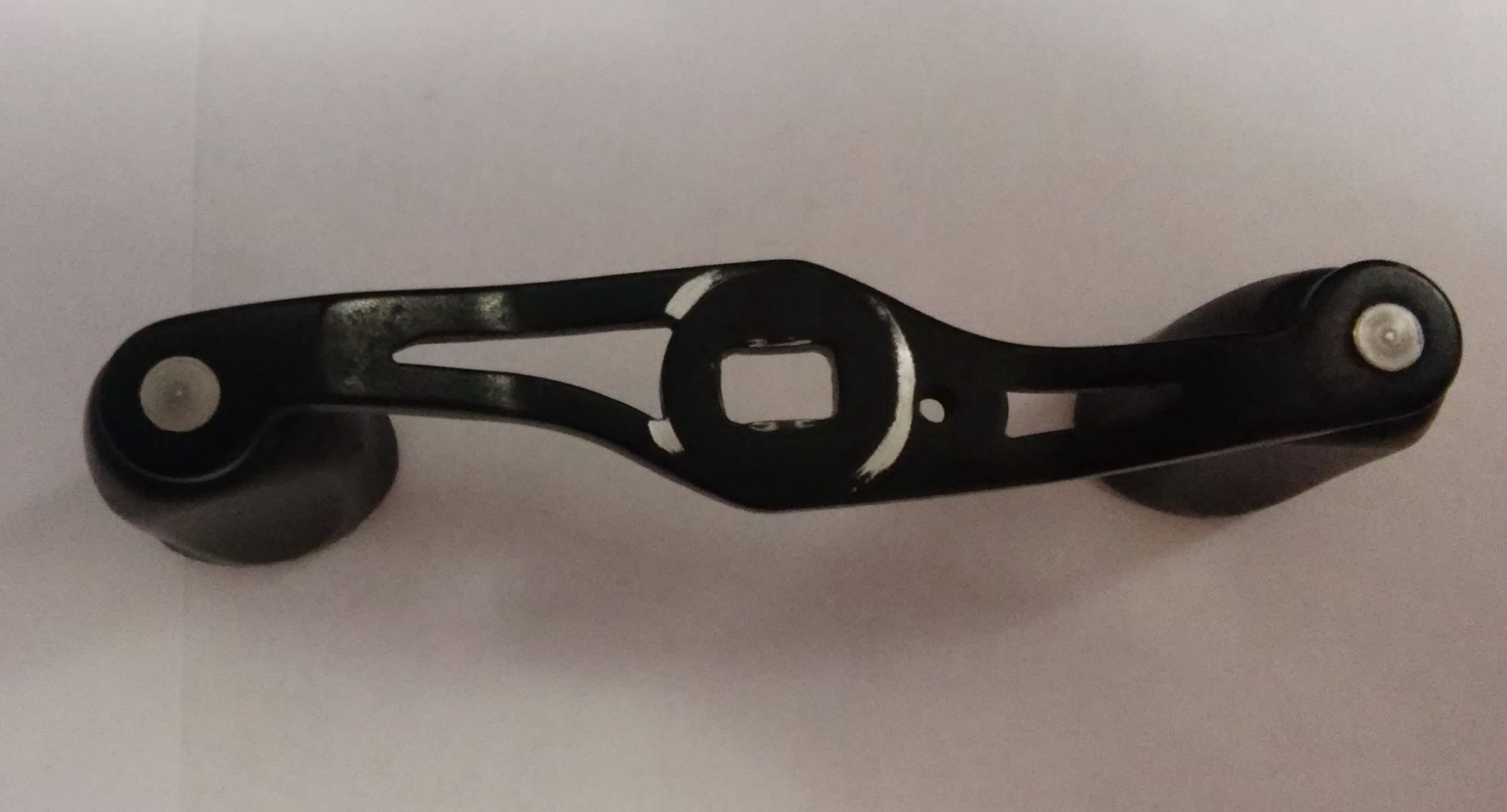

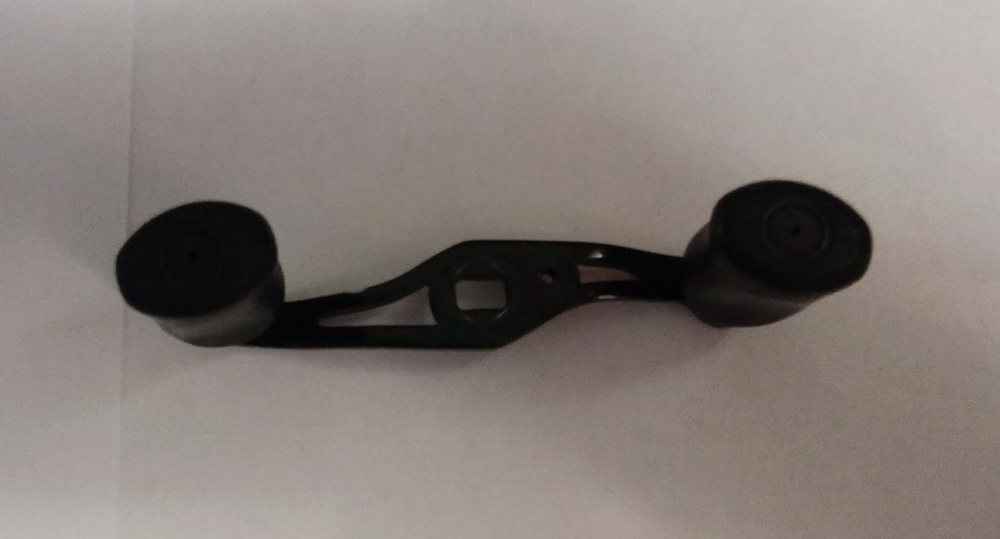

Ручка стоит 80мм, по мне так для такой крупной катушки ручка маленькая. Покраска ручки нежная, в местах где контактировала с пальцами краска начала стираться. Звездочка фрикциона тоже стирает краску.

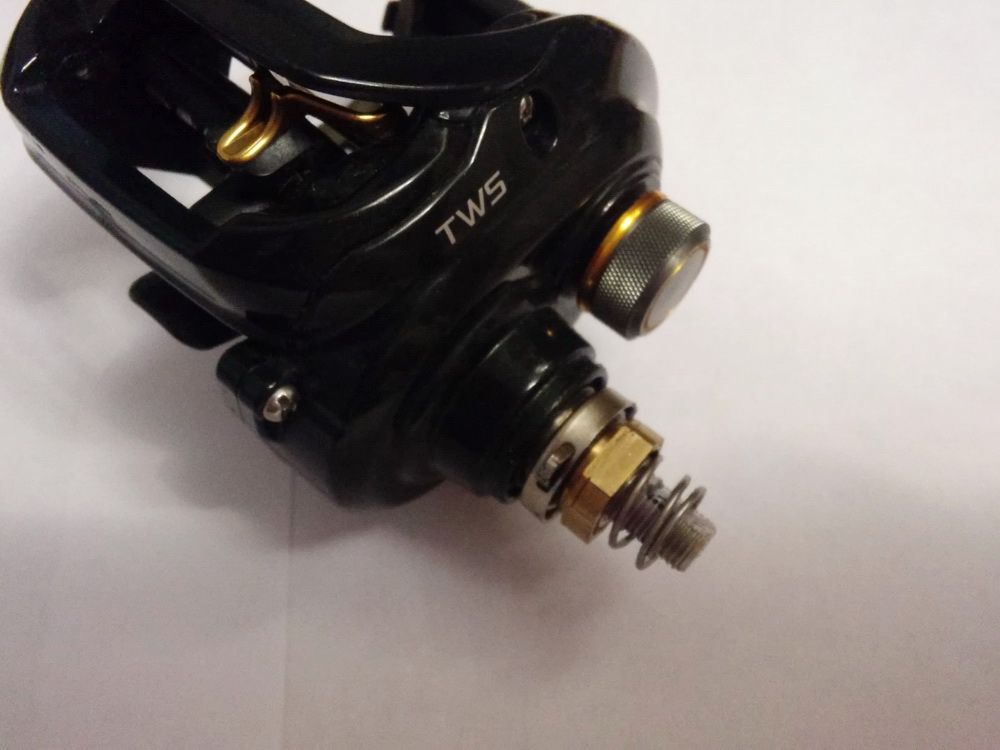

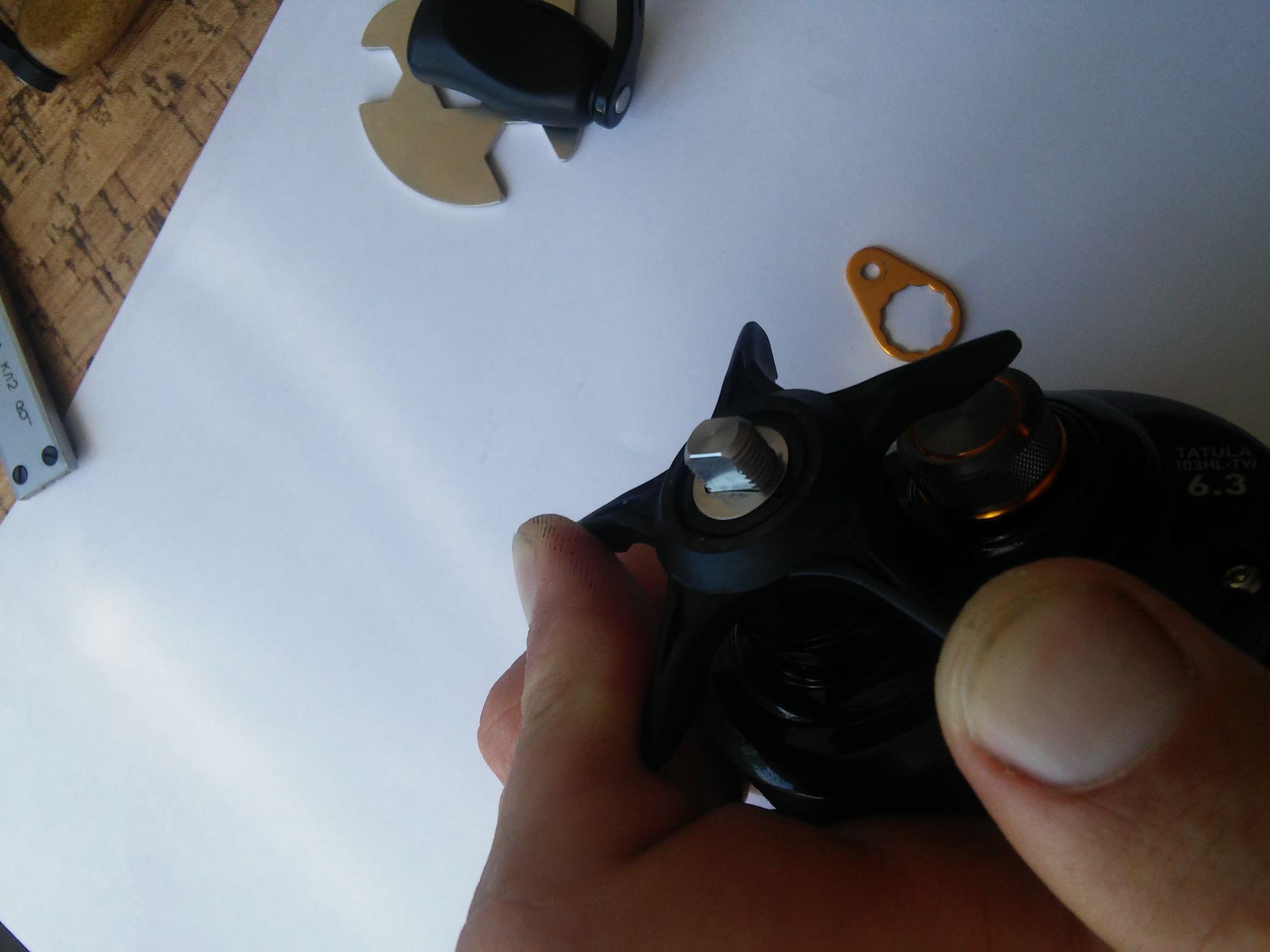

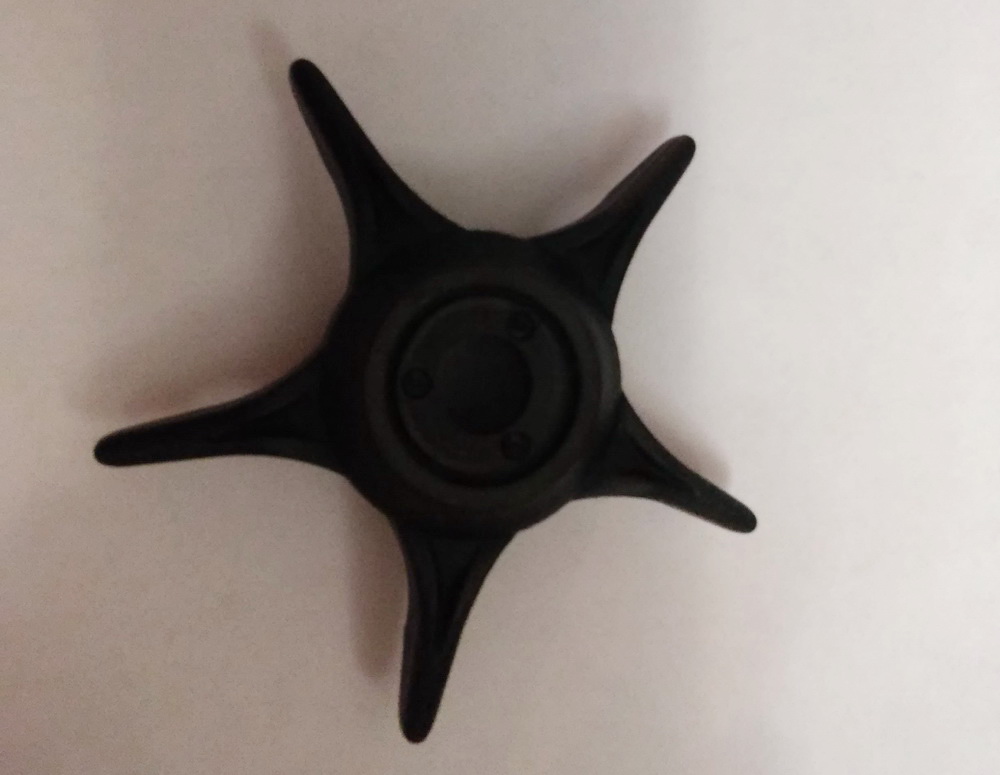

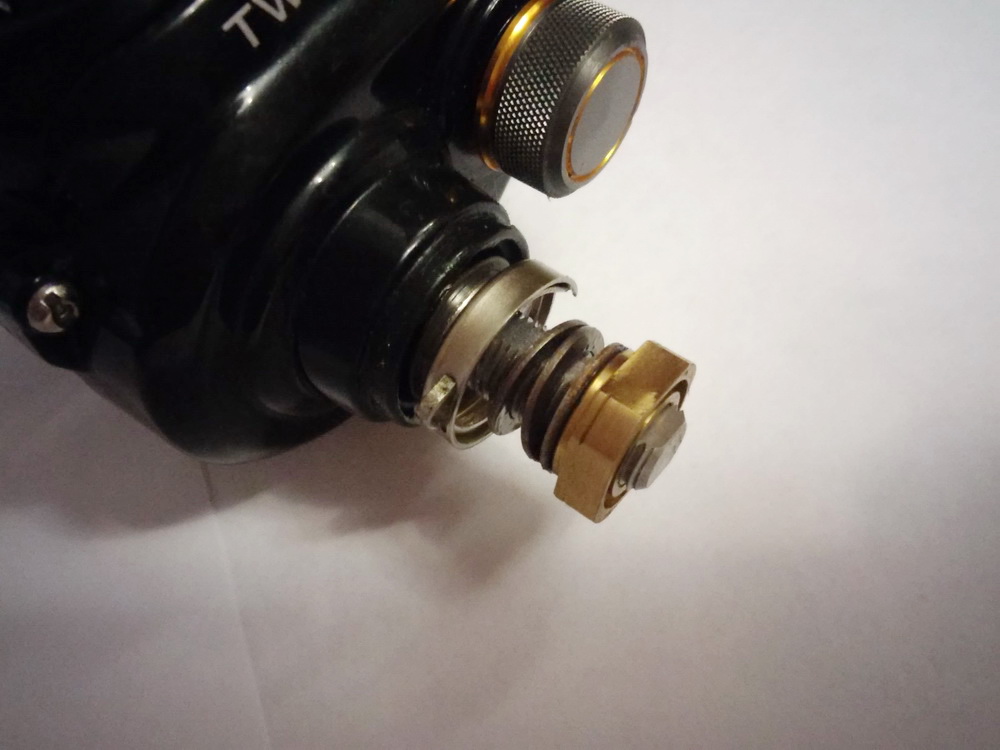

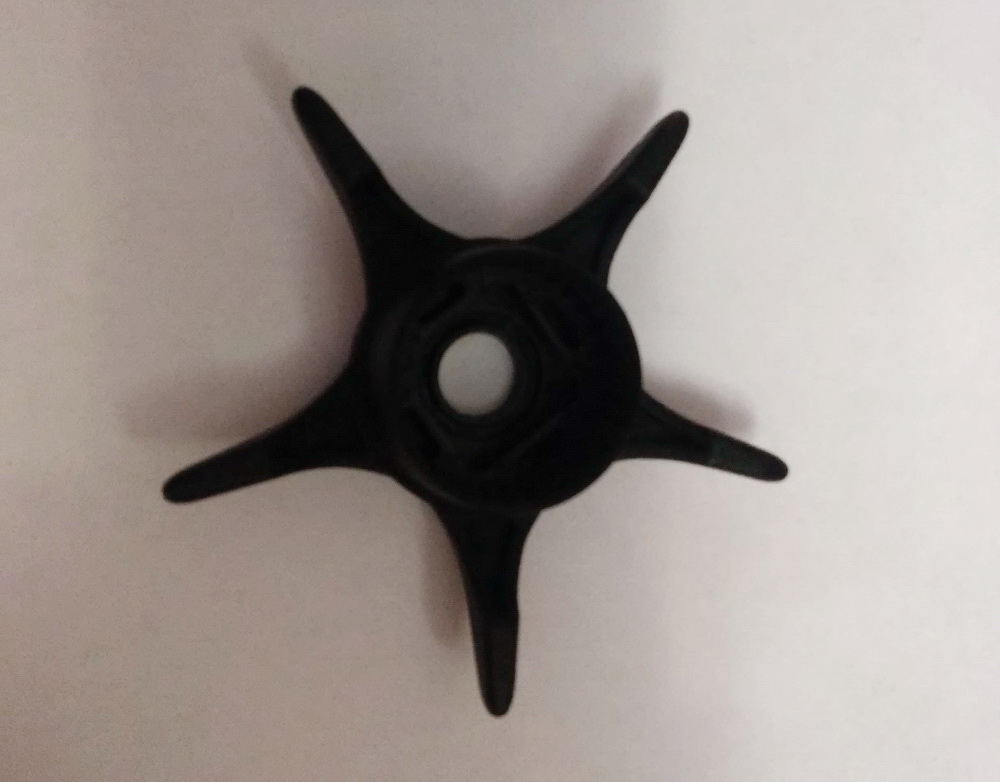

Сама звездочка фрикциона из зайона, удобная, аналогичная по форме звездочкам Риоги, Z2020, Зиллиона JDr. Плохо только то, что трет ручку.

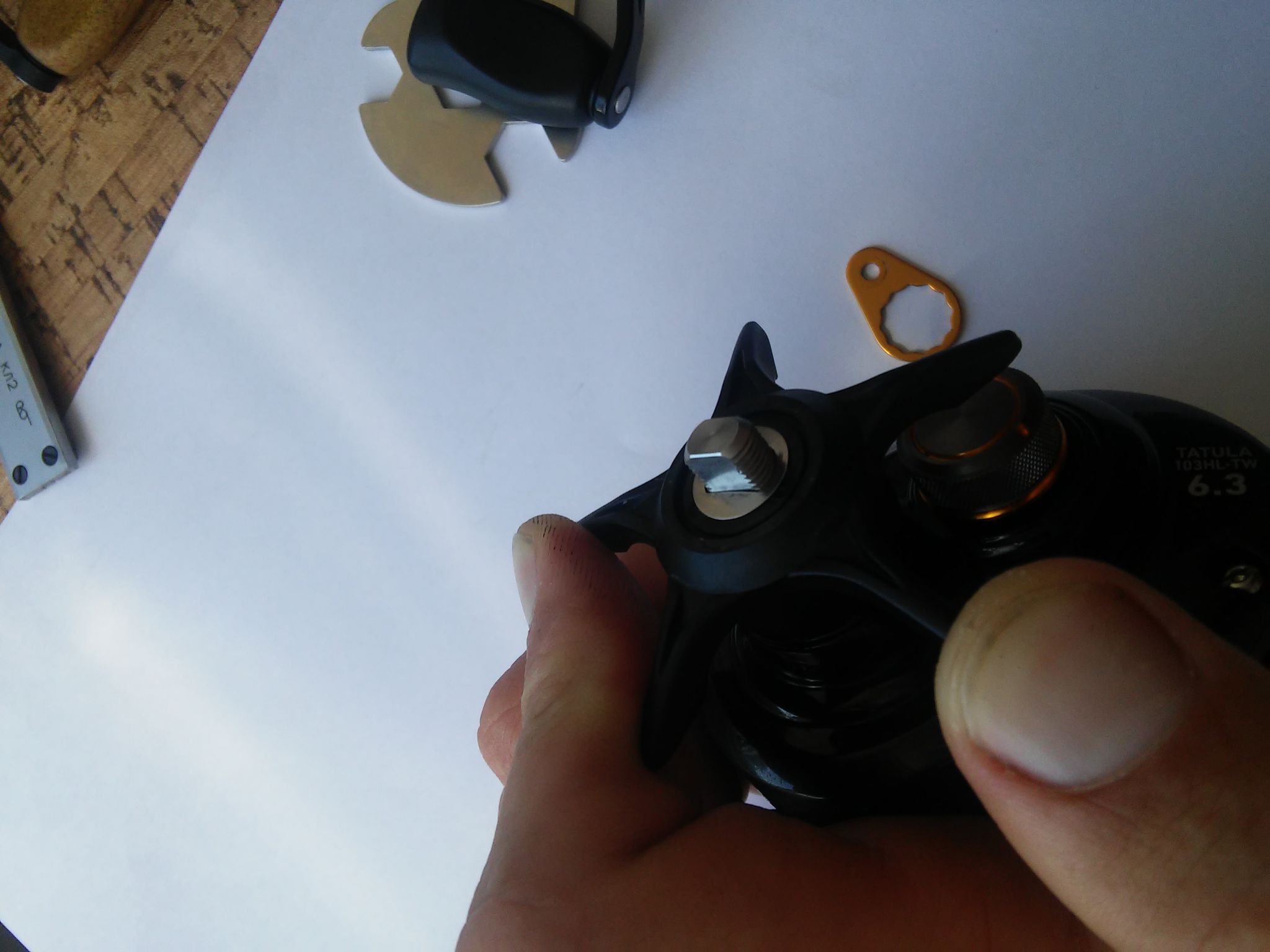

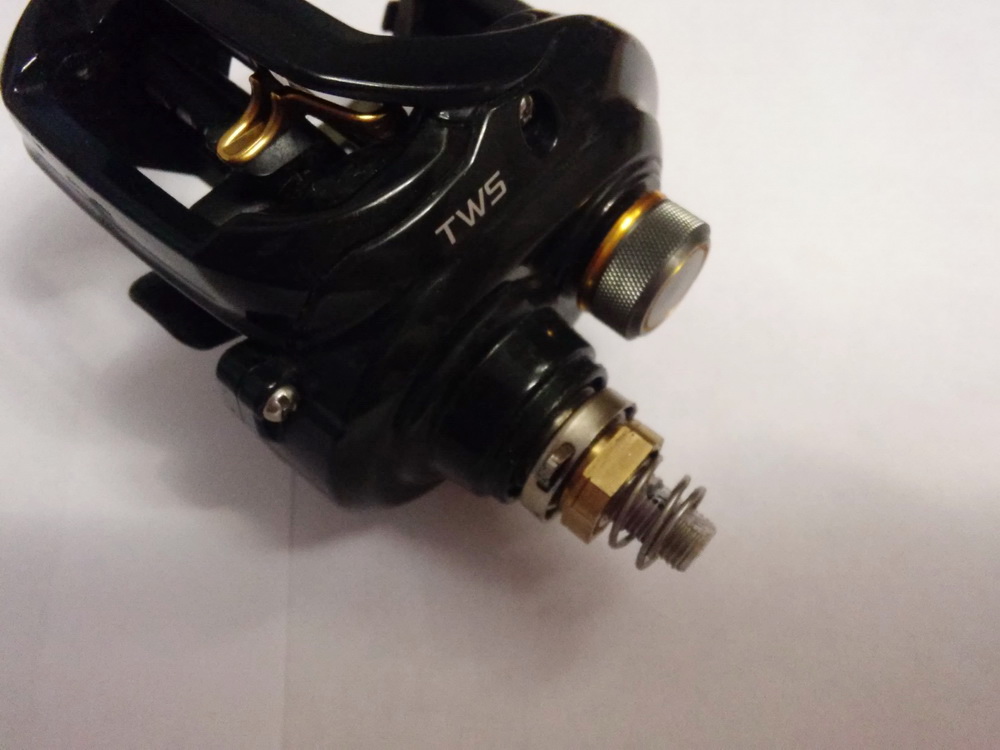

Конструкция узла под звездочкой в целом типично дайвовская, с тем отличием что звездочка с квадратной гайкой это раздельные элементы. Кстати на шиманах конструкция пластиковых звездочек фрикциона сделана интереснее, так чтобы зведочка не терла ручку.

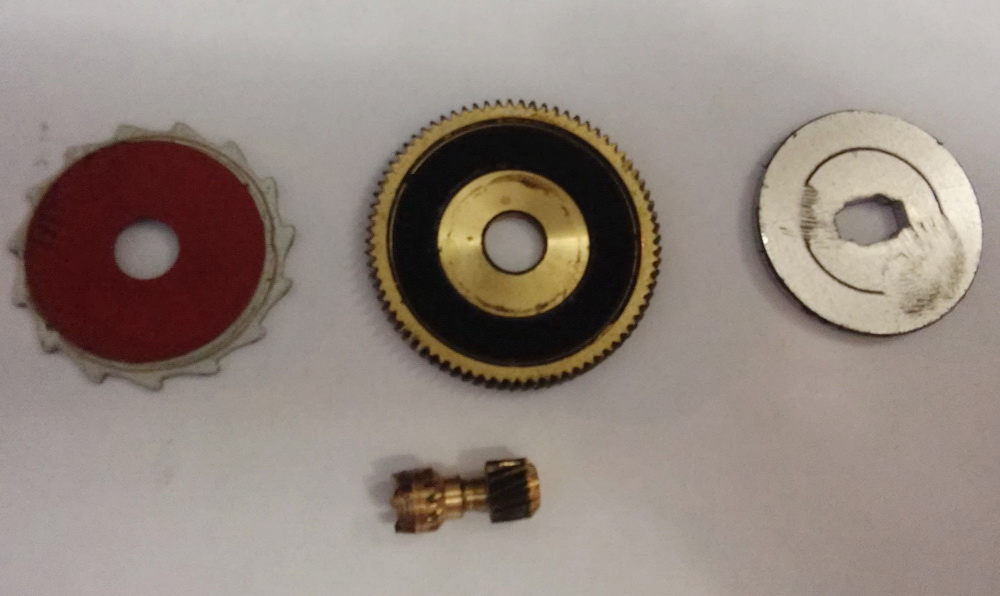

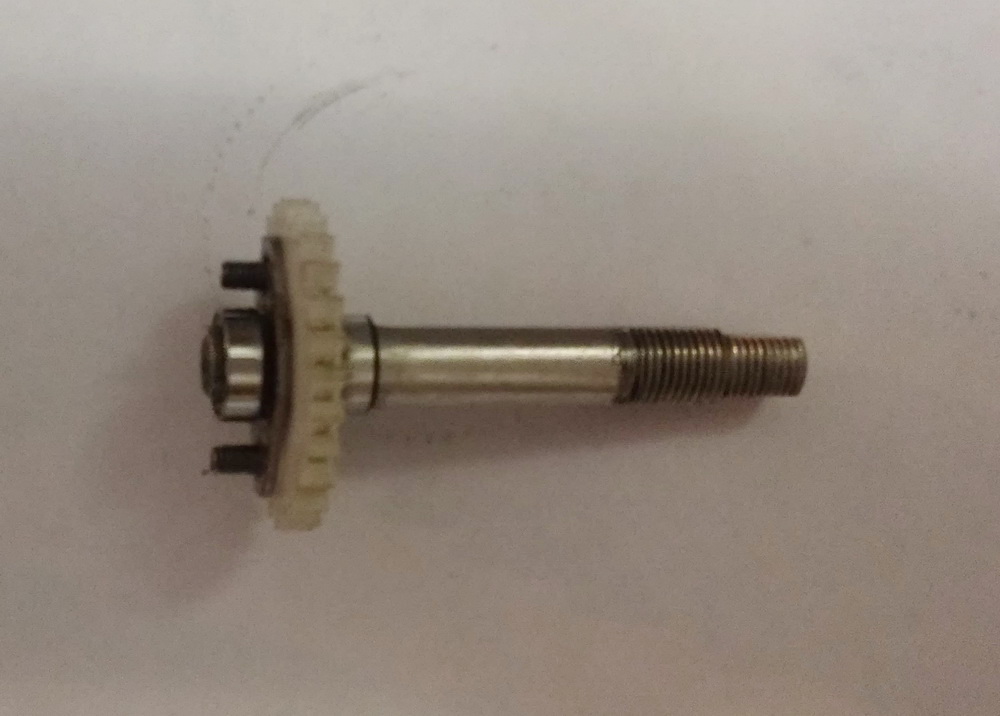

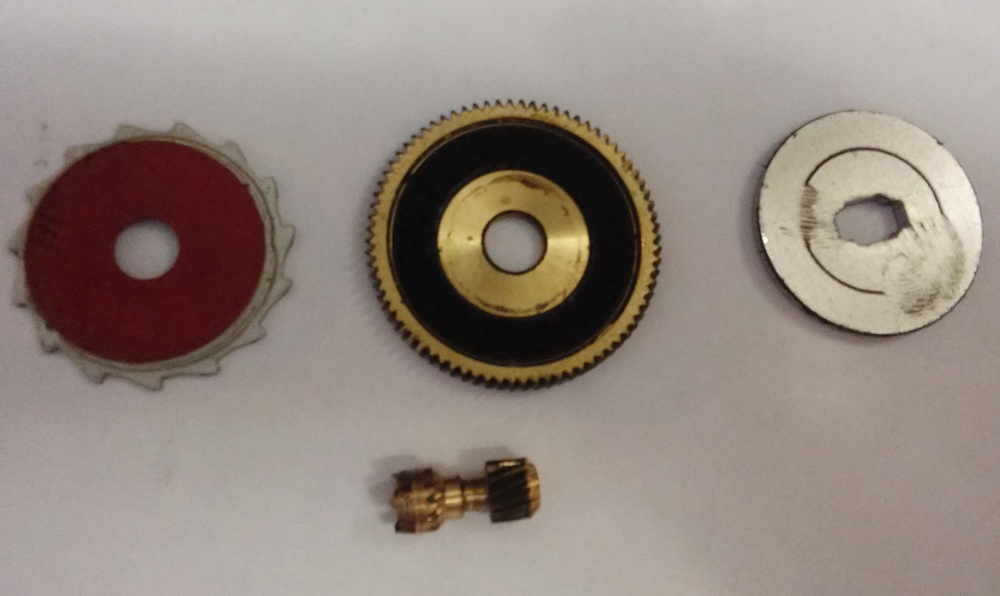

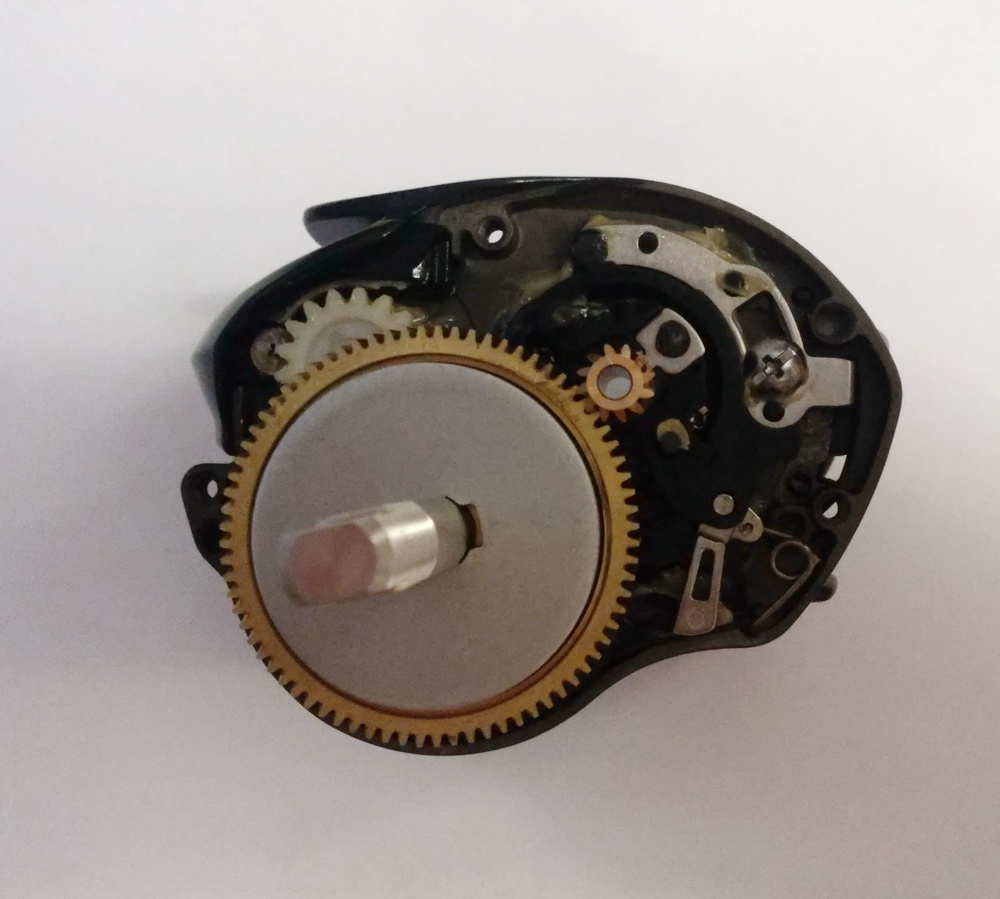

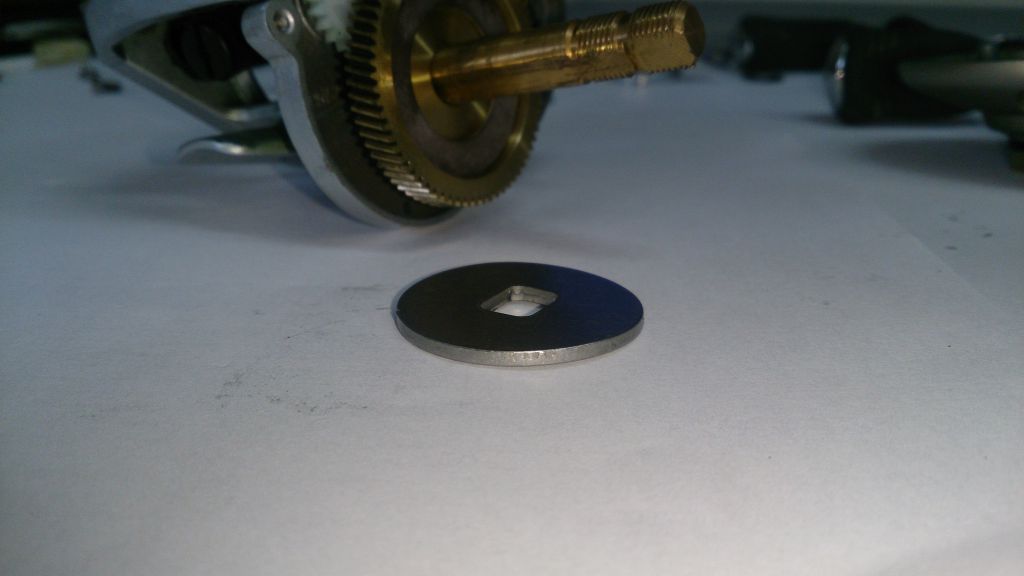

Главная пара имеет большой диаметр, но тоньше чем на обычном Зиллике, у Татулы толщина ведущей шестерни 4.4мм, у старого Зиллика 4.5мм тоесть площадь соприкосновения зубьев осталась прежняя, долговечность не хуже и не лучше чем на катушках более ранних поколений. Работает пара совсем не так мягко как на тех же старых Зилликах. В общем по главной паре рядовая катушка. Не поражает, но и не отталкивает.


Фрикцион совсем простой, но работает ровно.

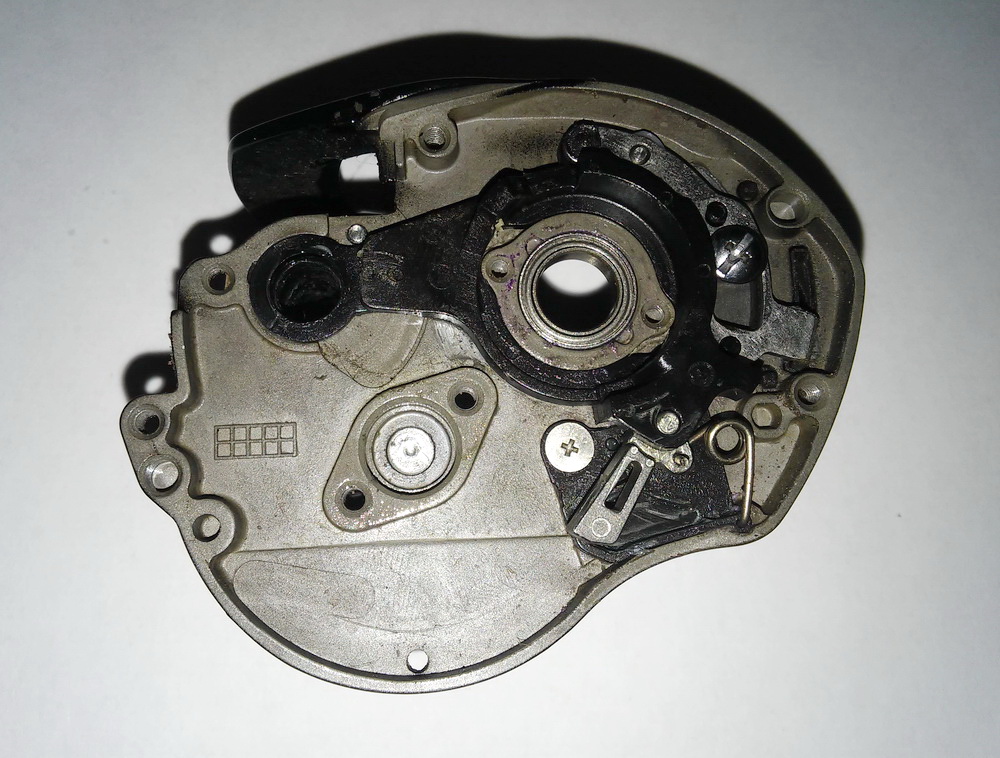

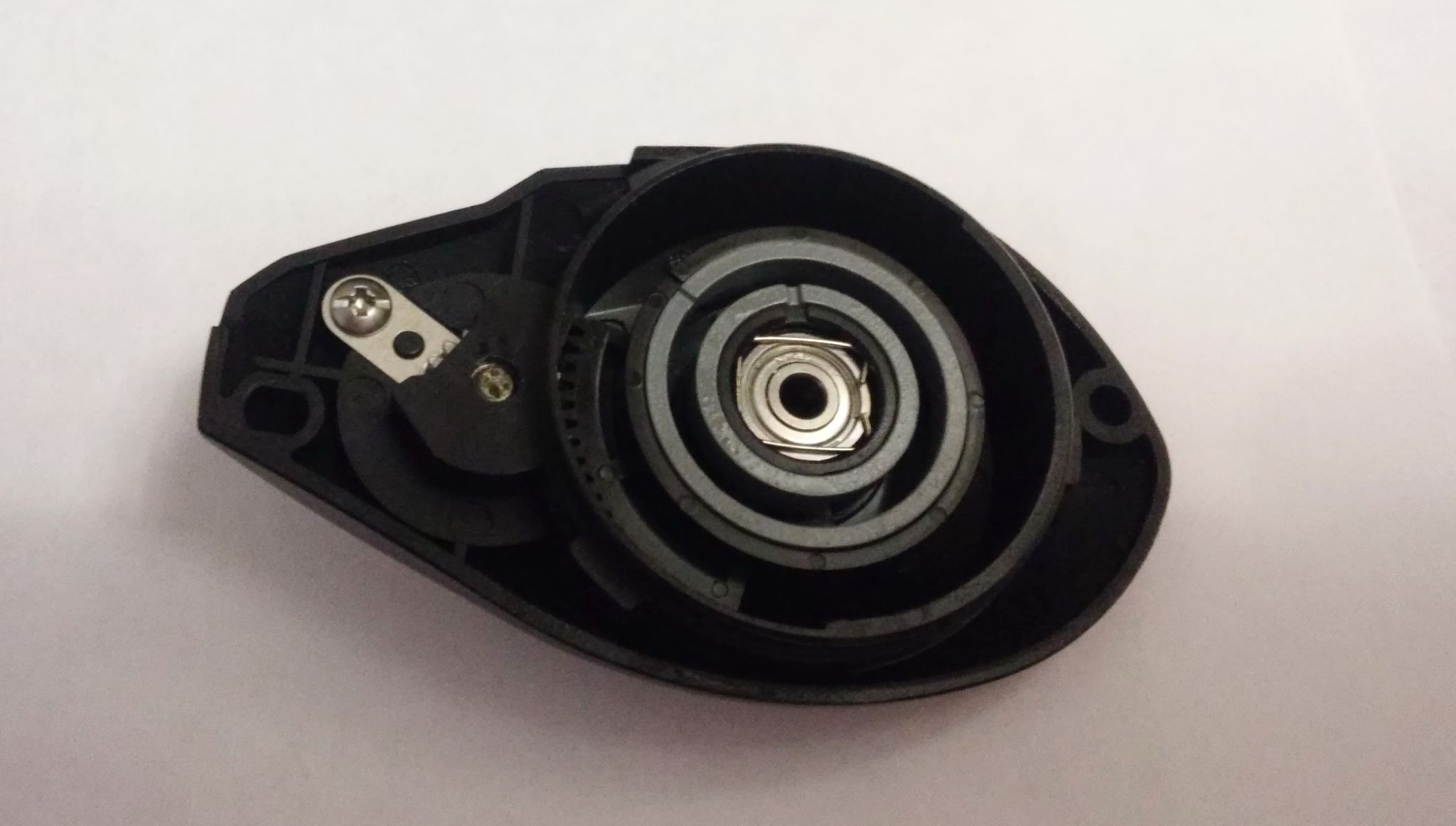

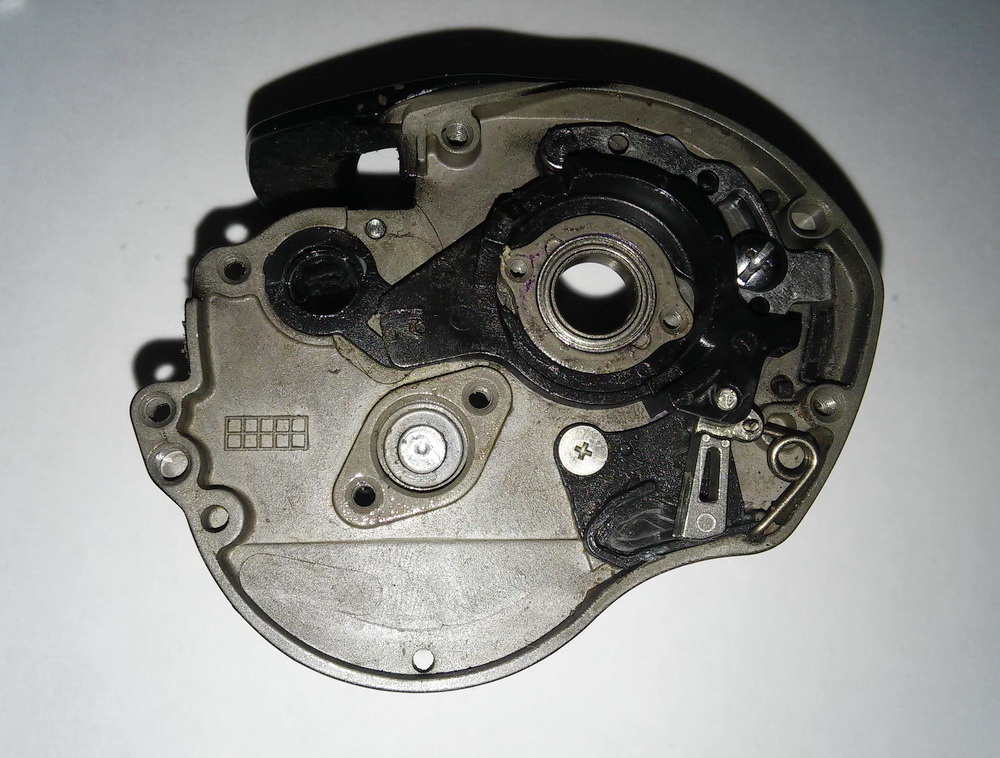

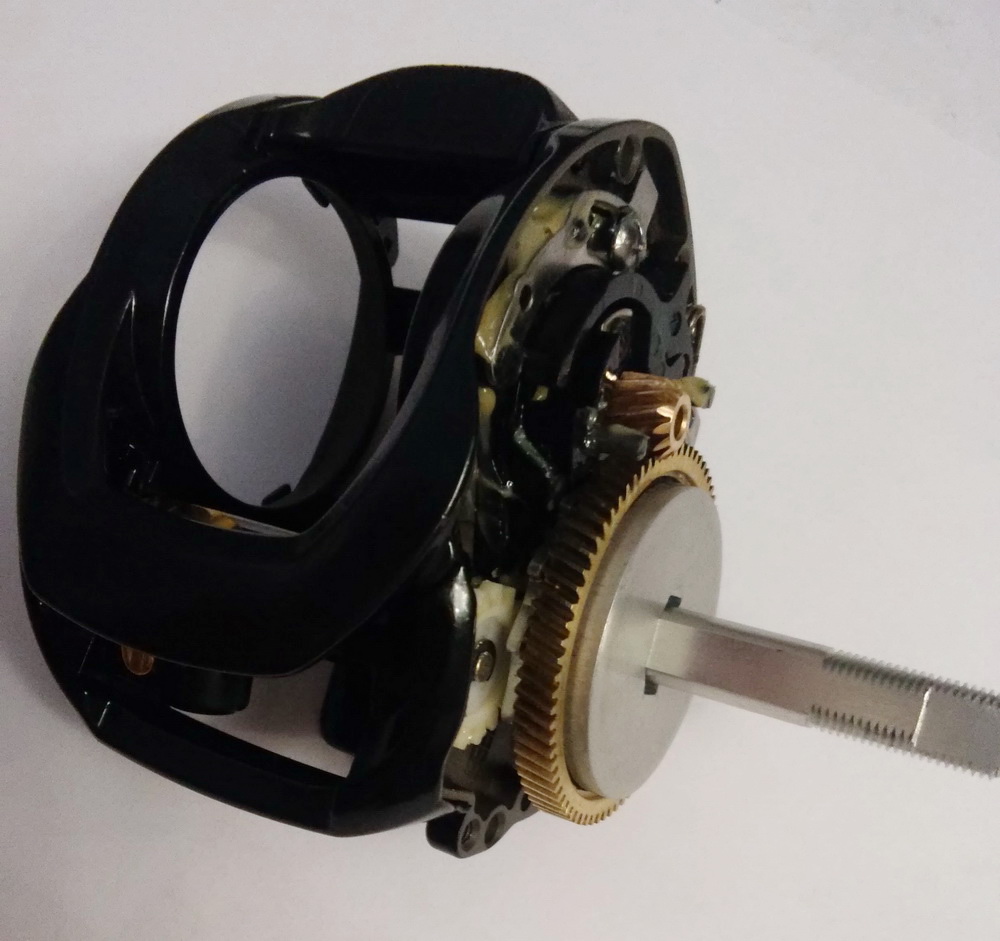

Рама и редукторная крышка дюраль, подогнаны и обработаны хорошо. Вспомнил Абушку MGX за 350$ на которой нормально обработать дефекты литья перед покраской не смогли еще и редукторная крышка криво соединялась с рамой. Все-таки Дайва держит планку качества обработки деталей даже на Тайландском заводе.

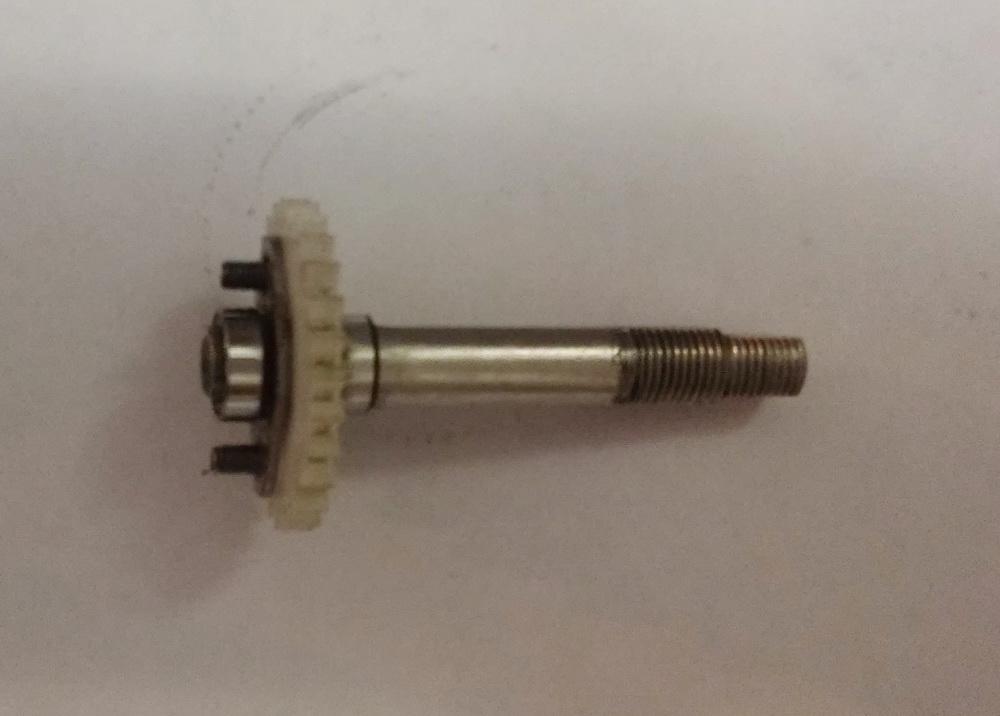

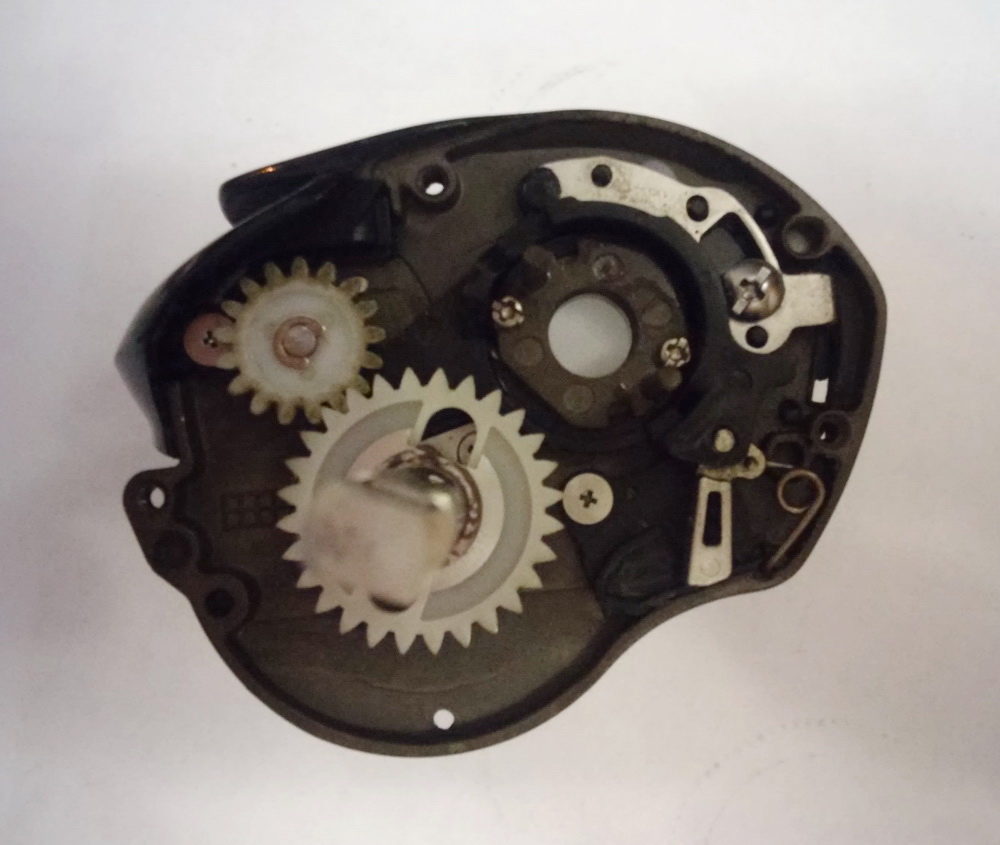

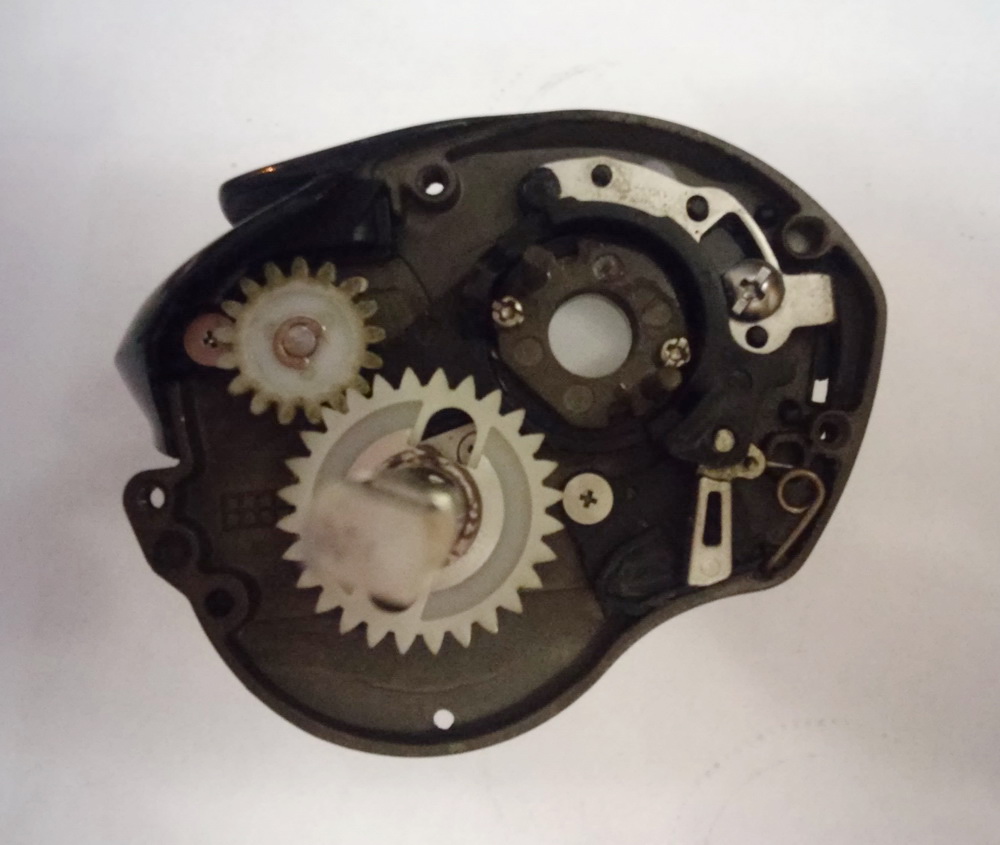

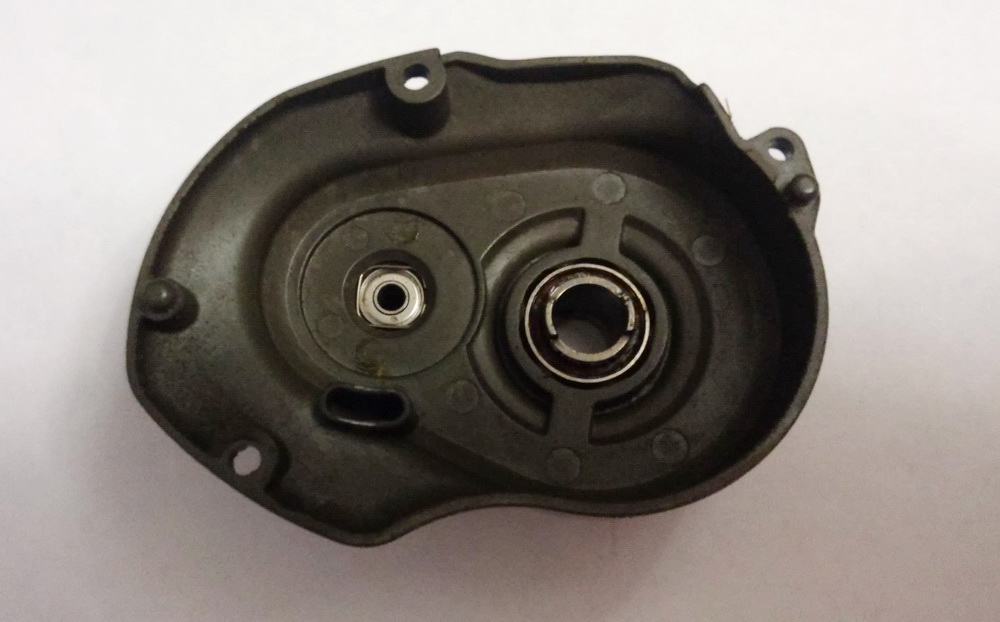

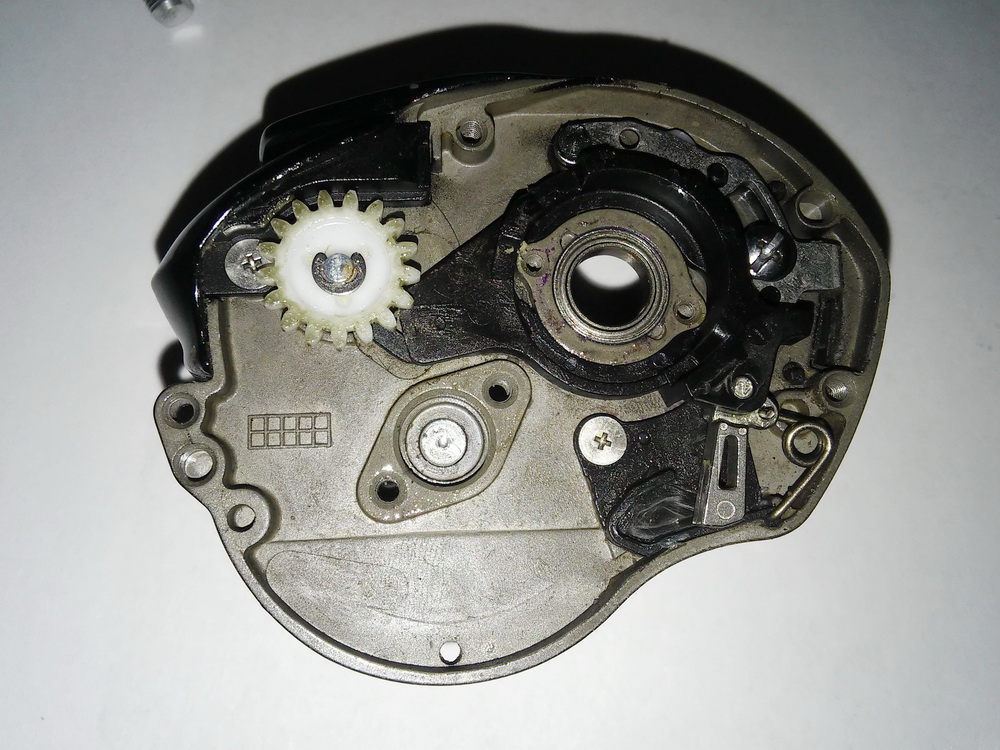

Привод бесконечника состоит из пластиковых шестеренок, дешево, при перегрузках легко повреждается, но также легко меняется. Конструкция как на Риогах и Z2020.

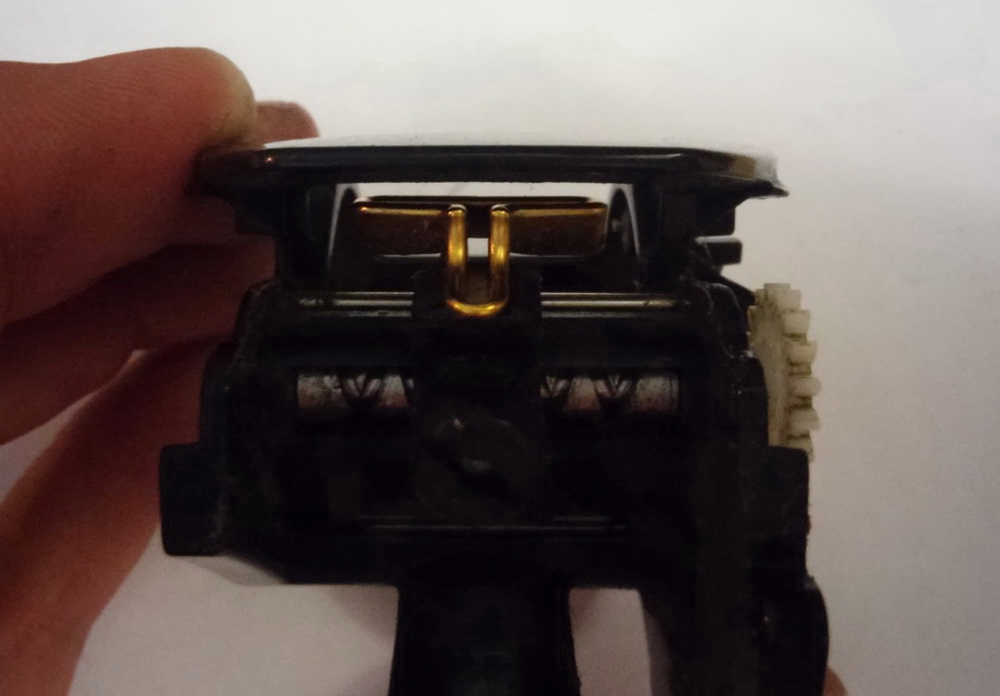

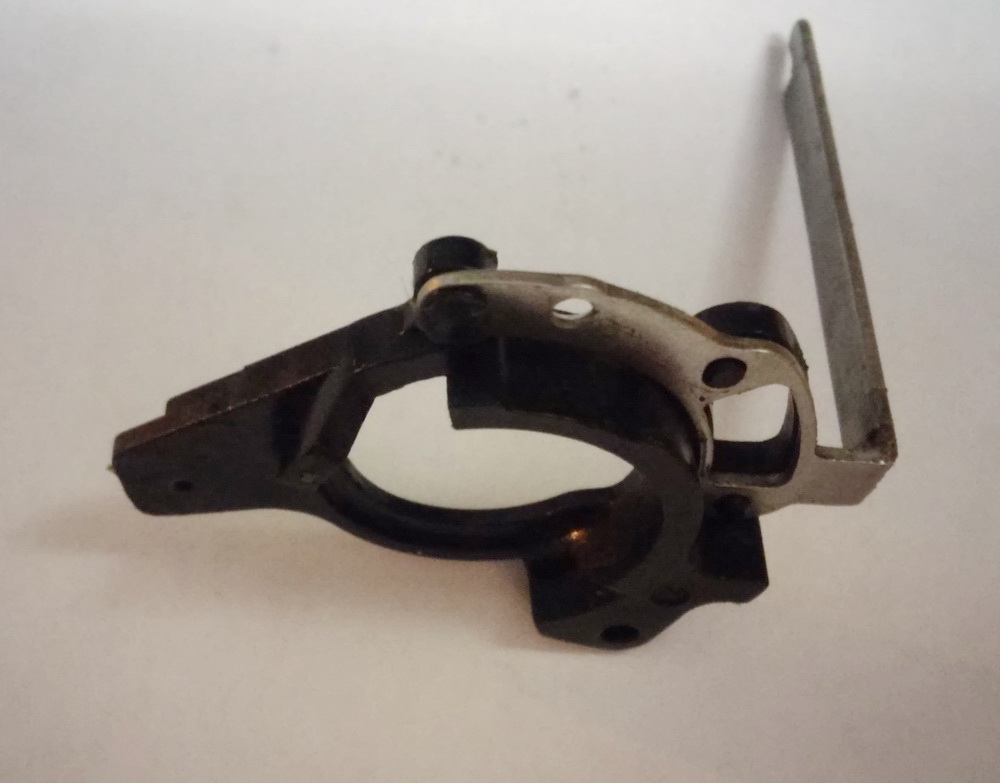

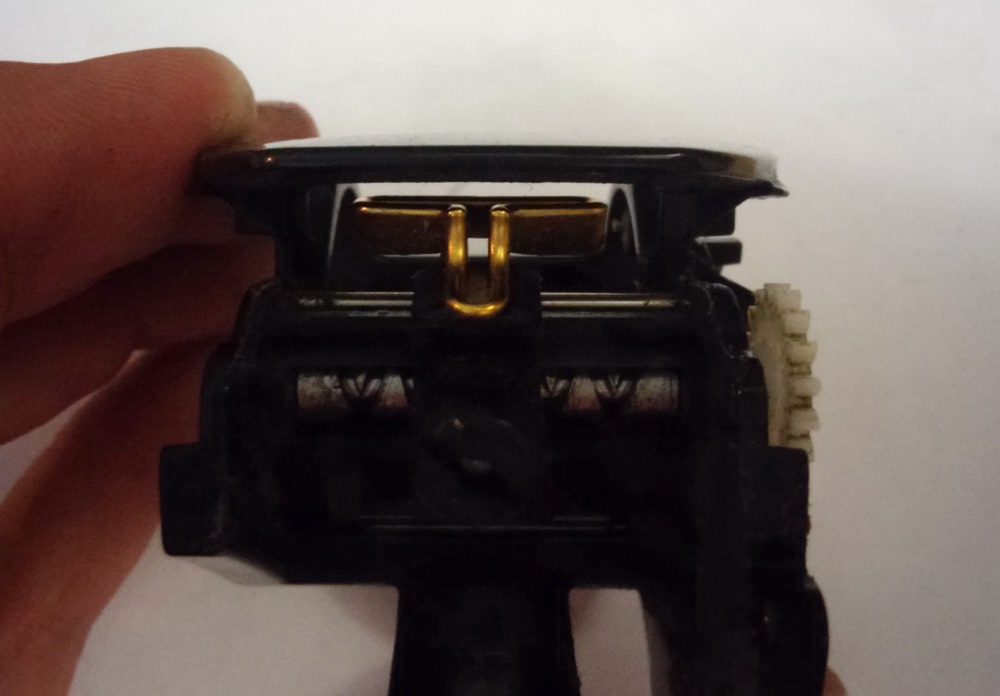

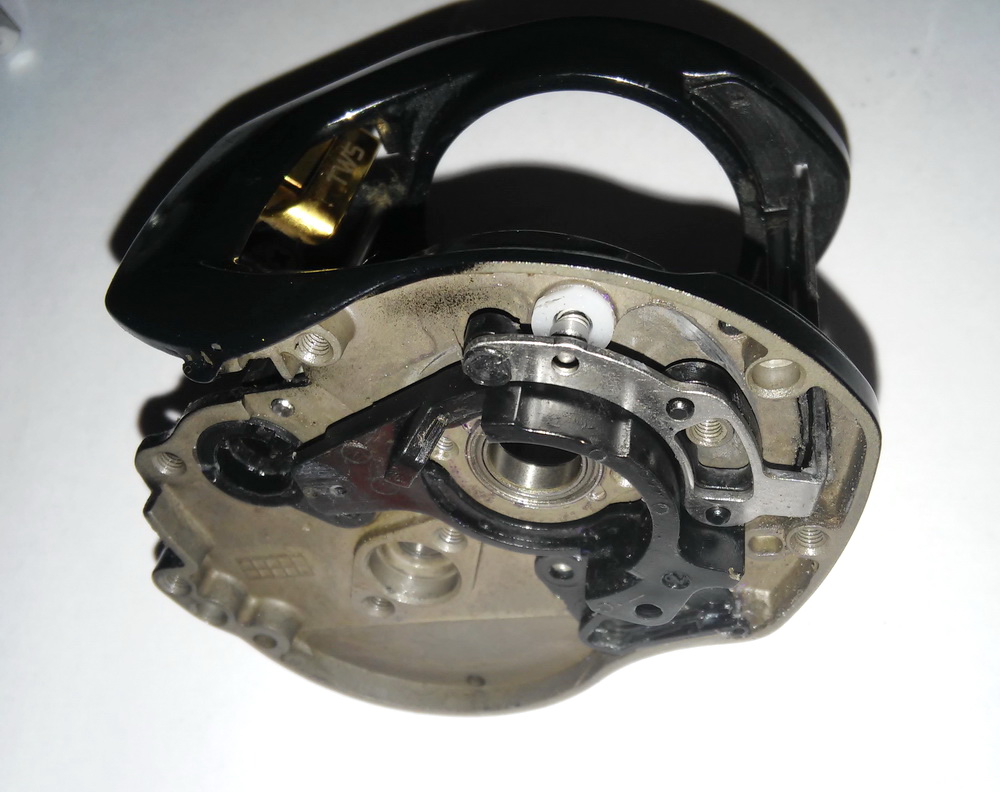

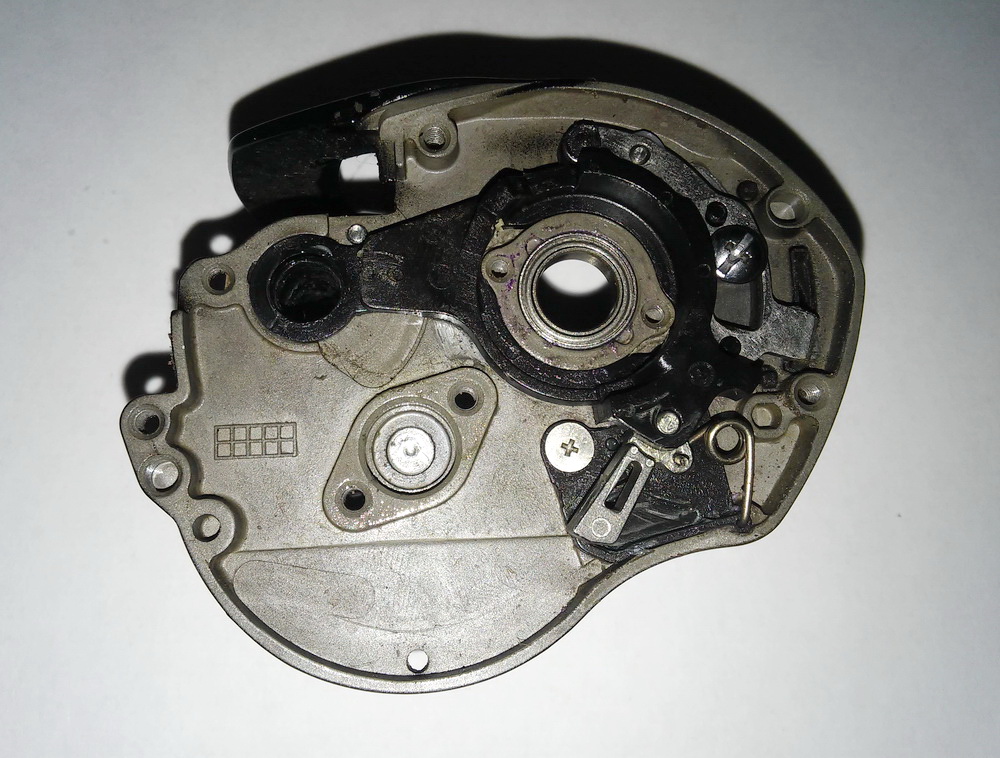

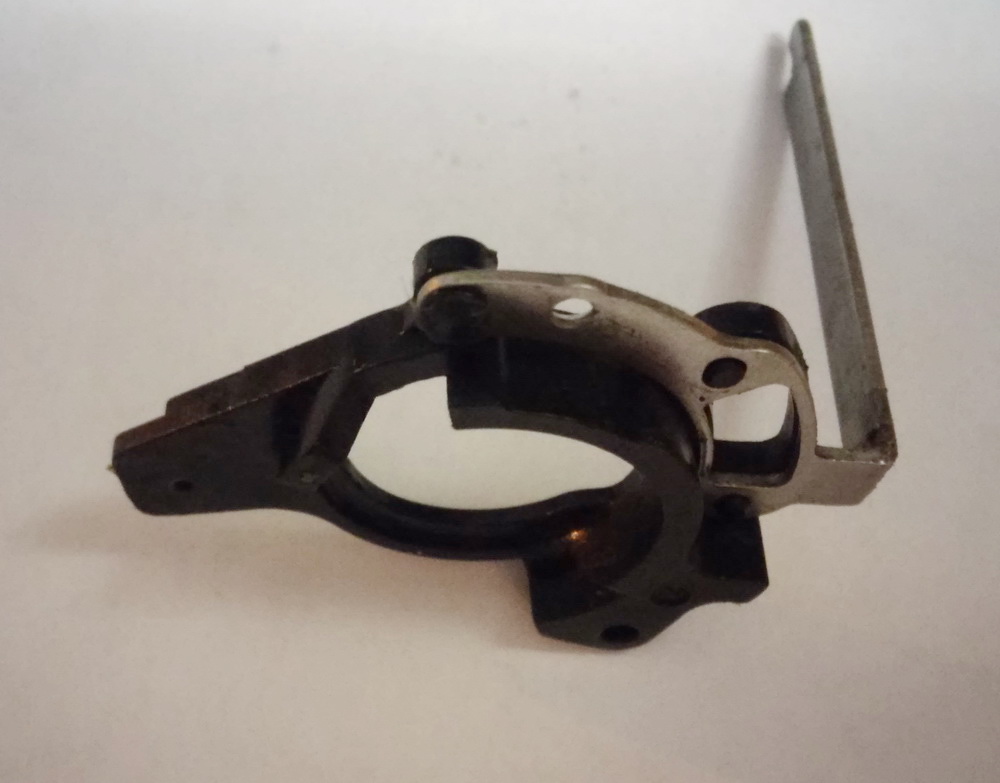

Вот так выглядит конструкция поворота глазка лесоукладывателя, когда нажимаем на клавишу, пластиковое коромысло, связаное с кожухом бесконечника, поворачивает кожух вокруг своей оси, на кожухе отлиты две направляющие которые которые соединены с пазами лесоукладывателя, и лесоукладыватель поворачивается вместе с кожухом.

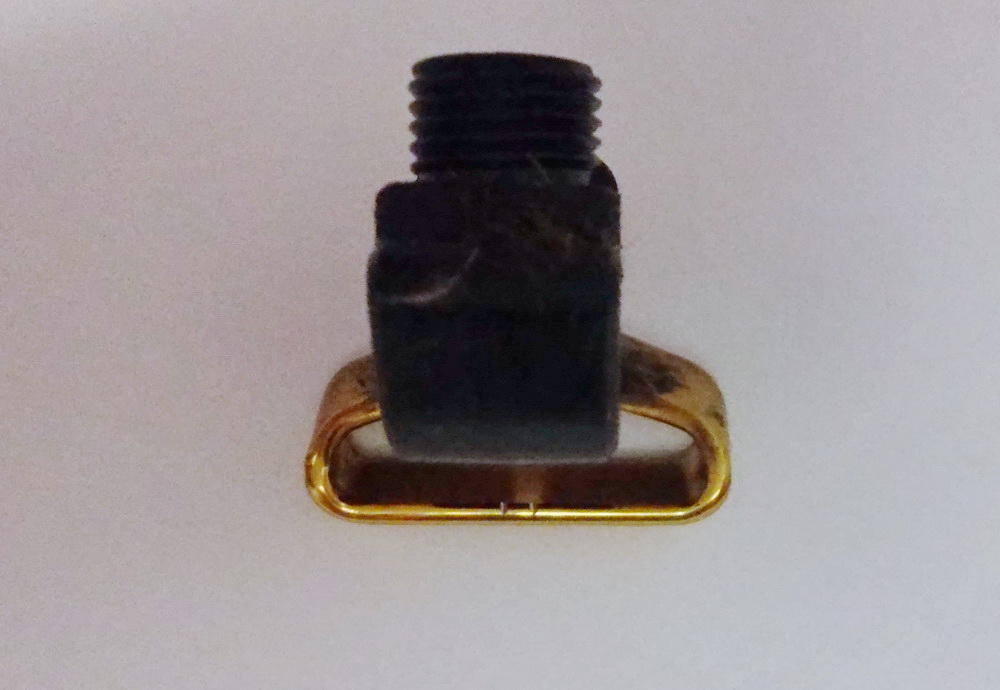

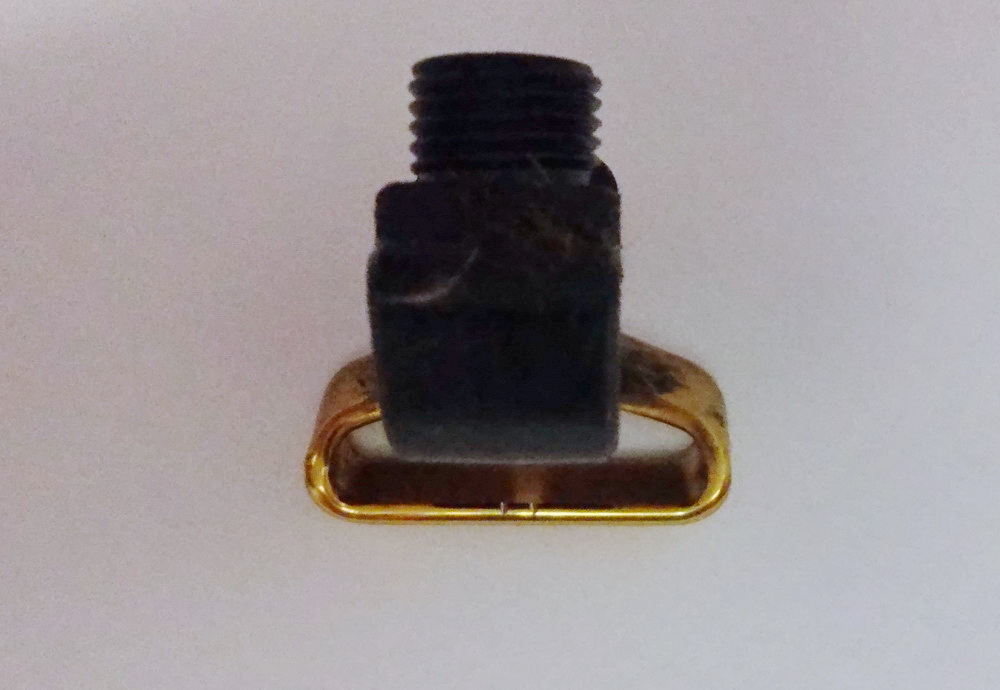

А вот глазок лесоукладывателя TWS, и вот они знаменитые пропилы, напомню что катушка реально отработала полсезона. Шум идет от них и шнур они портят. Родной глазок Татуты с Плата стоит 2.5 тысячи рублей (это включая доставку). Решили чуть попозже заказать глазок от Зиллика TWS, надеюсь хоть там решили вопрос с пропилами. Есть еще Моретан который изначально заточен под шнуры, интересно посмотреть как на нем будет развиваться ситуация с пропилами. А Татула для шнуров из-за своего глазка получается просто сырая катушка, еще либо надо доводить до ума по методу dr.trout, но не у всех есть желание и возможность заморачиваться с изготовлением выемки, полировки и покрытием нитридом титана глазка, либо выбрать какую-нибудь другую катушку без подобных проблем. Жаль, ведь катушка очень неплохо кидает.

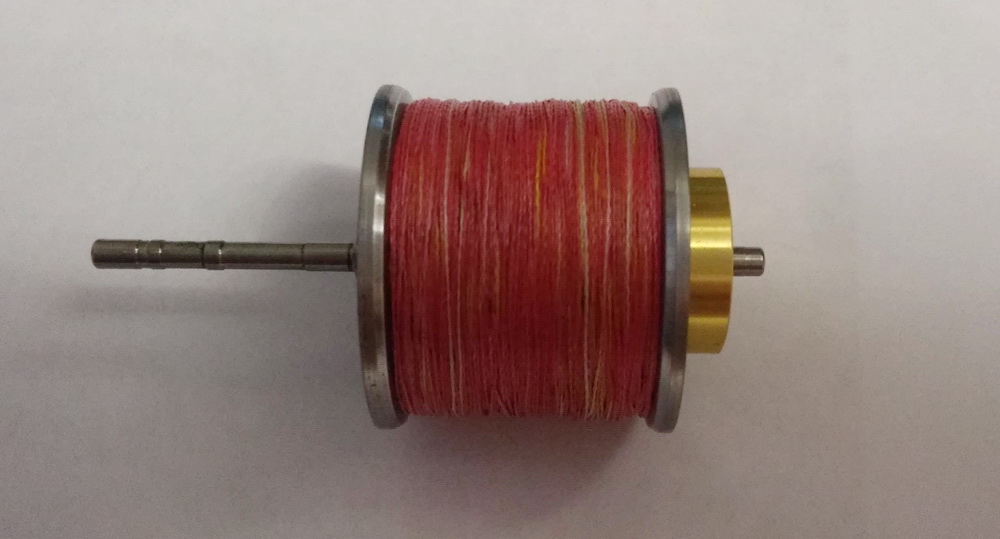

Шпуля с длинной осью (шимановский конструктив)

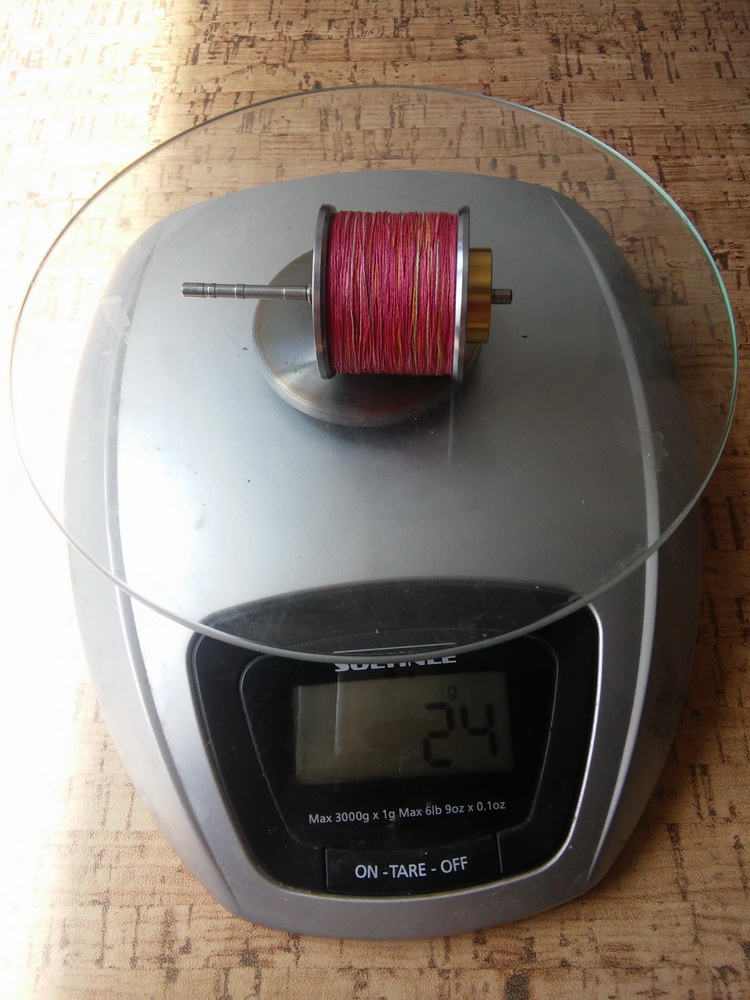

Вес шпули со шнуром 24гр.

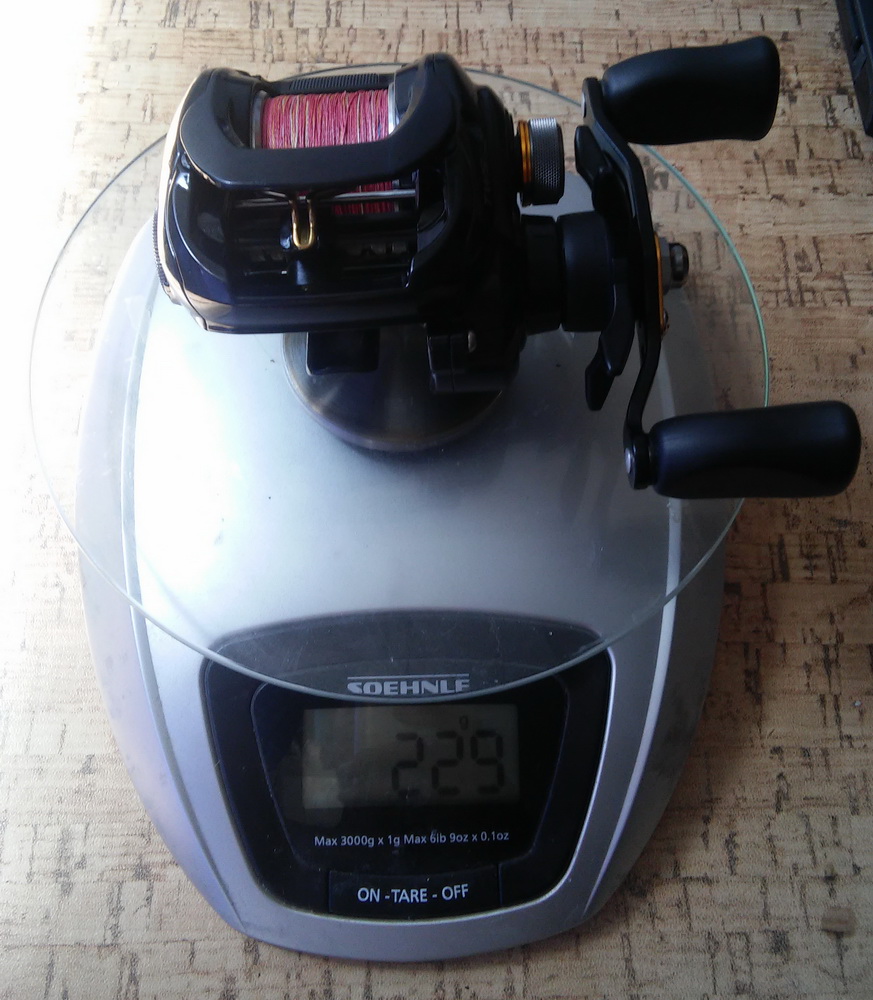

Вес катушки 229гр.



[dr.trout]

хороший отчет.
спасибо!
Немного добавлю, есть разница в конструктивах 100 и 103 татул.
а именно : пакет стардрага немного разно устроен, и у 100ручка 90мм.
в целом мне конструктив 100нравитсябольше но шпуля судя по всему у 103интереснее,да и нитридтитана на глазке в плюс хотя все равно пилится, но не ржавеет.(у меня после ловли в черном море были пятнышки намечающейся коррозии на глазке 100татулы)
Ну и простите , за повтор пропилив глазок по моему методу мы не только снимаем проблему пропилов, но и полоностьюустраняем проблему шума шнура в глазке при подмотке.

У сотой татулы опорная шайба между храповиком и ведущей - меньшего диаметра.
замена ее на карбонтексовый диск
большого диаметра заметно улучшает работу фрикциона..
по пластиковому байонету есть следыусталости или только теоретическое недовольство?
PS да про гп еще. Ну никак не рядовая, огромное межцентровое, бронза крупный модуль, толщина кстати 4,4mm на скорую руку - у рево ген 3 4,23ммлегкосплав...
у зила старого по памяти теже 4,4мм но не берусь утверждать.



[СергейИ]

Daiwa Tatula 103HL-TW

Попала наконец мне в руки Daiwa Tatula, чтобы можно было отверткой потыкать...

Дмитрий, Вы реально молодец., в смысле позвольте иметь честь пожать Вам руку за то что Вы делаете (за все Ваши выкладки), за этот кропотливый труд!

С уважением,
Сергей.



[DmG]

хороший отчет.
спасибо!
Немного добавлю, есть разница в конструктивах 100 и 103 татул.
а именно : пакет стардрага немного разно устроен, и у 100ручка 90мм.
в целом мне конструктив 100нравитсябольше но шпуля судя по всему у 103интереснее,да и нитридтитана на глазке в плюс хотя все равно пилится, но не ржавеет.(у меня после ловли в черном море были пятнышки намечающейся коррозии на глазке 100татулы)
Ну и простите , за повтор пропилив глазок по моему методу мы не только снимаем проблему пропилов, но и полоностьюустраняем проблему шума шнура в глазке при подмотке.

У сотой татулы опорная шайба между храповиком и ведущей - меньшего диаметра.
замена ее на карбонтексовый диск
большого диаметра заметно улучшает работу фрикциона..
по пластиковому байонету есть следыусталости или только теоретическое недовольство?
PS да про гп еще. Ну никак не рядовая, огромное межцентровое, бронза крупный модуль, толщина кстати 4,4mm на скорую руку - у рево ген 3 4,23ммлегкосплав...
у зила старого по памяти теже 4,4мм но не берусь утверждать.

Минусы пластикового байонета - точность посадки шпульного подшипника, у татулы он прослаблен, сравниваю с обычным зилком. Например на пластиковом байонете СТХ Володя Пранк этот люфт выбирал по моему фум лентой. На ударных нагрузках пластик разбивается сильнее дюралевого или магниевого сплава, соответственно гнездо подшипника разобьется быстрее. Внешний периметр пластикового байонета от грязи неизбежно начнет стачиваться, это тоже люфт. На пару лет пластиковой конструкции хватит, но дальше будут не нужные люфты. От катушек ценой 150$ не ждешь работы годами, а вот применение таких решений на катушках за 300-400$ вызывает разочарование. Дайва ведь делала мыльницы с конструкцией по жесткости близкой к бочкам.
У старого Зилла ширина пары 4.5мм http://www.tackletour.com/review2009hig ... nalp3.html , так что мне правильно показалось что у него пара толще.



[D.Mixalych]

Может не хватает шайбочки между ручкой и звездочкой фрикциона для того чтобы звезда не терла об ручку.

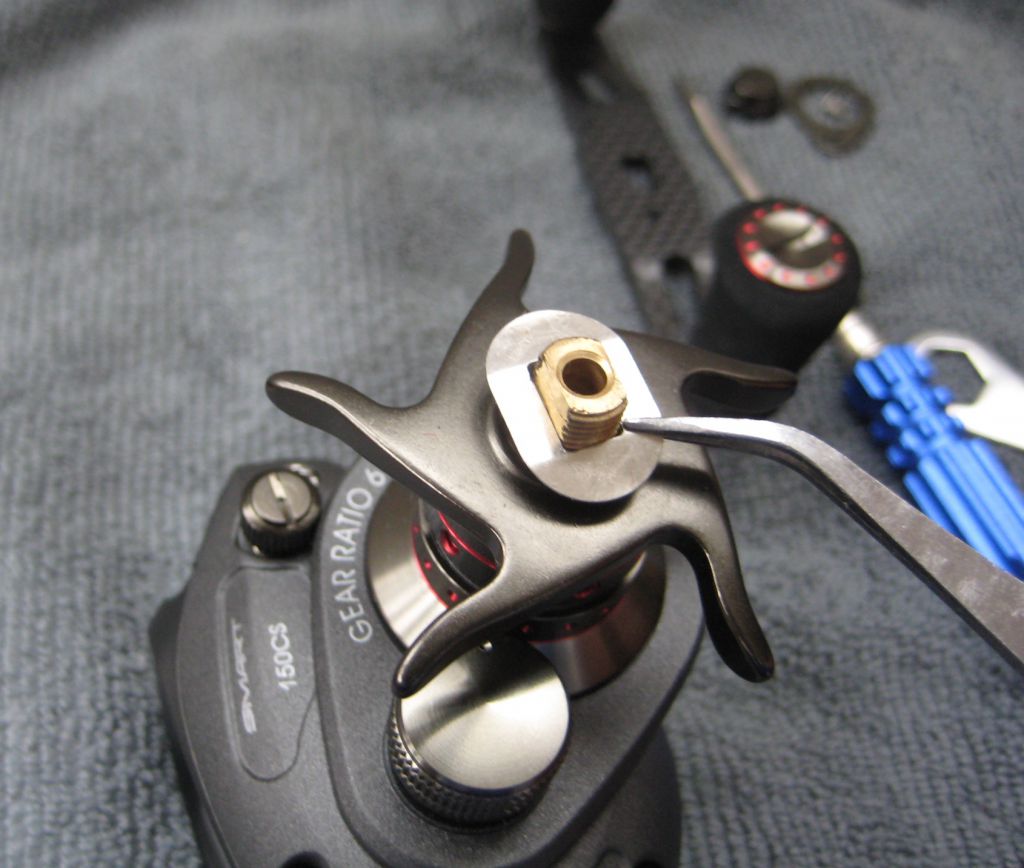

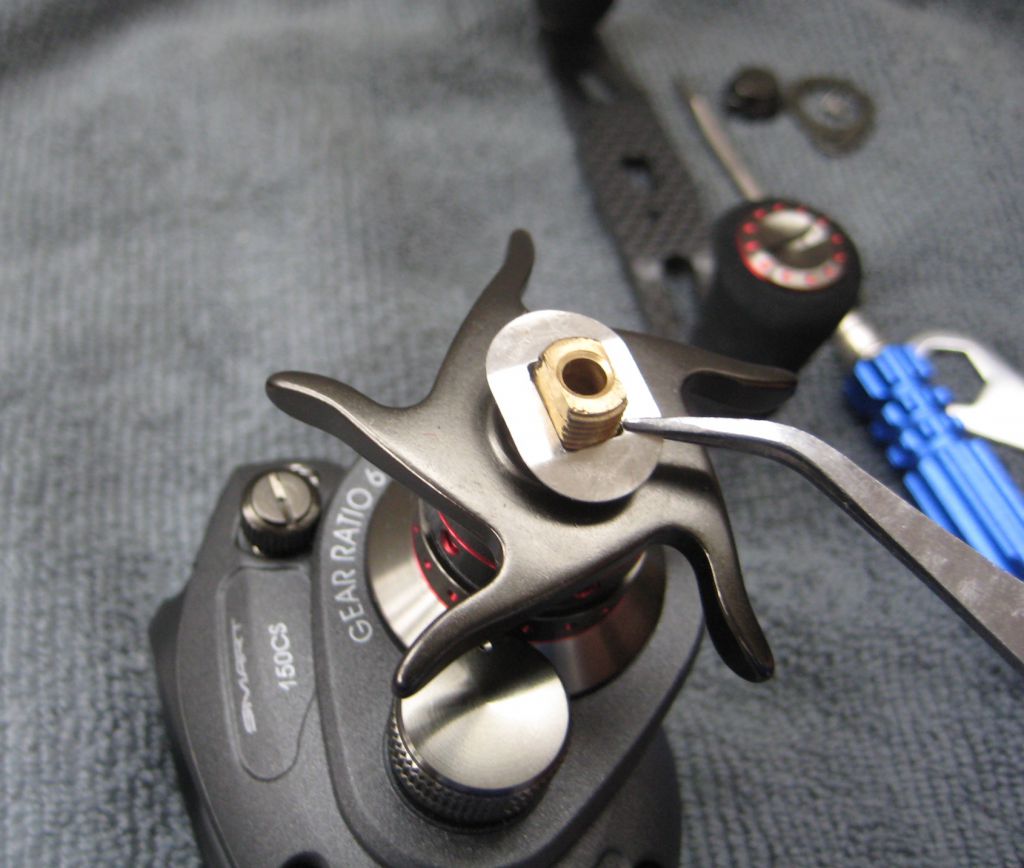

ну типа такой:



[DmG]

К сожалению нет, есть только шайбочка, деталь #93 на схеме http://www.plat.co.jp/parts/DAIWA-BAITC ... 613481.pdf



[D.Mixalych]

К сожалению нет, есть только шайбочка, деталь #93 на схеме http://www.plat.co.jp/parts/DAIWA-BAITC ... 613481.pdf

Значит нужно поставить еще одну такую же шайбочку (деталь #93) либо заменить существующую на более толстую.
Для создания необходимого зазора между звездочкой и ручкой, во избежание трения.



[DmG]

Верно, шайбочкой потолще решается эта проблема, только это должны были сделать на Дайве, а не пользователи.



[Гриня]

Дима(DMG) ты реально крут. Все по полочкам, а я о татуле могу сказать всего одно лишь слово - параша



[shvyd]

Странно, но не припомню, чтобы пугал смещением центра масс. Если человек что-то руками делает, видимо он и на ШП сможет смещение (если оно вдруг получится..) увидеть. Не обязательно на ножах.

----Владимир совсем не обязательно "тянуть одеяло на себя" теоретиков от бога и по рождению, много на всех форумах, а на форумах про мульты особенно, пассаж "на всякий случай" касался тех кто своими руками не пробовал, а почитав пару тройку форумов " имеет авторитетное мнение". А на самом деле если всё так ужасно с дисбалансом, доказать это и проверить абсолютно не трудно, хотя бы самому себе, небольшой кусочек пластилина на шпулю и покидать, действительно ли дистанция заброса уменьшилась и подшипники рассыпались??? строго вслед за шаровыми и тягами



[Kostiksol]

В НСК есть конторы по балансировке карданов, вот можно туда шпулю отвести, чтобы отбалансировали и ШП не разбивались.
Можно на шиномонтажку, там грузиков дополнительных наклеят и усе ОК :lol: :lol: :lol:

p.s. сейчас меня модераторы побьют.



[Dark88]

----Владимир совсем не обязательно "тянуть одеяло на себя" теоретиков от бога и по рождению, много на всех форумах, а на форумах про мульты особенно, пассаж "на всякий случай" касался тех кто своими руками не пробовал, а почитав пару тройку форумов " имеет авторитетное мнение". А на самом деле если всё так ужасно с дисбалансом, доказать это и проверить абсолютно не трудно, хотя бы самому себе, небольшой кусочек пластилина на шпулю и покидать, действительно ли дистанция заброса уменьшилась и подшипники рассыпались??? строго вслед за шаровыми и тягами

может банально законы физики вспомнить?! смещение центробежной силы и т.д.?
пластилин - лишний вес, да заброс уменшится
про шаровые и тяги не понял....



[Farid]

Друзья, я недавно приобрёл Daiwa Exceler 100HL. Через десяток рыбалок, что-то заскрипело при подмотке. Сейчас решил смазать роликовый подшипник. Смазал, буду пробовать на следующей рыбалке. Но при разборке, я обнаружил что шайба, прижимающая фрикционную накладку, имеет небольшой изгиб. Фото прилагаю. Так и должно быть, или лучше выправить?
На схеме http://daiwa.com/Documents/PartsDiagram/EXC100HL.pdf это позиция 48.



[D.Mixalych]

Скорей всего так не должно быть. Но это вряд ли может создавать скрип, просто фрикцион будет не ровно работать.
