Тележка для ПЛМ и лодки

[VP_]

У меня Ямаха 9,9. Размеры взял из инета. В "майл.ру" в поисковике набрал тему: "Тележка для ПЛМ". Открылся перечень. Открыл самую первую ТЕЛЕЖКА ДЛЯ ПЛМ (это видео на ю-тубе). Справа от основного видео есть вертикальная колонка с другими видео. Находите там видео с названием "Тележка транспортировочная для лодочных моторов" (время видео 3:09). Там подробно указано изготовление тележки и её размеры. Я размеры корректировал под свой мотор и свои колёса (они бывают разных размеров). Если будет необходимость В МОИХ РАЗМЕРАХ, напиши- померяю и скину. Надо будет- сфотаю и нанесу размеры. Чертежи не делал. Были наброски от руки, но не сохранились. В качестве стапелей для сварки профиля (квадрат 25х25) использовал обрезки мебельного ДСП и небольшие обрезки тонкостенного уголка, закреплённого на ДСП саморезами (фото одного для образца могу скинуть).

Извиняюсь, пропустил последнее фото! У меня как раз 9.9 Яма! Если не сложно, напишите Ваши размеры.
Возможно ли с помощью такой конструкции везти лодку с мотором в сборе, как альтернатива транцевым колесам?
И не повредит ли это плиту мотора? Видео нашел, прикольное! Спасибо!



[smirnov]

Понравилась конструкция. Возьму на вооружение.



[ЯМАЛ-БЕРД]

Извиняюсь, пропустил последнее фото! У меня как раз 9.9 Яма! Если не сложно, напишите Ваши размеры.
Возможно ли с помощью такой конструкции везти лодку с мотором в сборе, как альтернатива транцевым колесам?
И не повредит ли это плиту мотора? Видео нашел, прикольное! Спасибо!

Размеры сниму завтра. Использование такой тележки с мотором в качестве транцевых колёс считаю нереальным по двум причинам: 1.Мотор на тележке, закреплённый на транце, представляет собой солидный рычаг, который наизлом действует на транец лодки. 2.Расстояние между колёсами небольшое, поэтому конструкция в качестве транцевых колёс бует очень неустойчива. Я же планирую продолжить конструкцию: сделать закрепляемую в струбцинах мотора ручку с роликами для закатывания мотора в машину и перевозку его в положении "на колёсах".



[Сфинкс]

Я же планирую продолжить конструкцию: сделать закрепляемую в струбцинах мотора ручку с роликами для закатывания мотора в машину и перевозку его в положении "на колёсах".

Володя, такой экземпляр я видел 10го, на покатушках, у Романа "504". Стукни ему в личку. Попроси выложить. Конструкция мне понравилась. Тебе в микрик само то!



[ЯМАЛ-БЕРД]

Володя, такой экземпляр я видел 10го, на покатушках, у Романа "504". Стукни ему в личку. Попроси выложить. Конструкция мне понравилась. Тебе в микрик само то!

Его тележку я видел. Понравилось. Но: Он купил- я сделал. У него нержавейка- у меня прокат чёрного металла. У него стоимость в 4-е штуки - у меня бюджет. Если он сделал ручку с роликами? - Спасибо за информацию.



[Monstre]

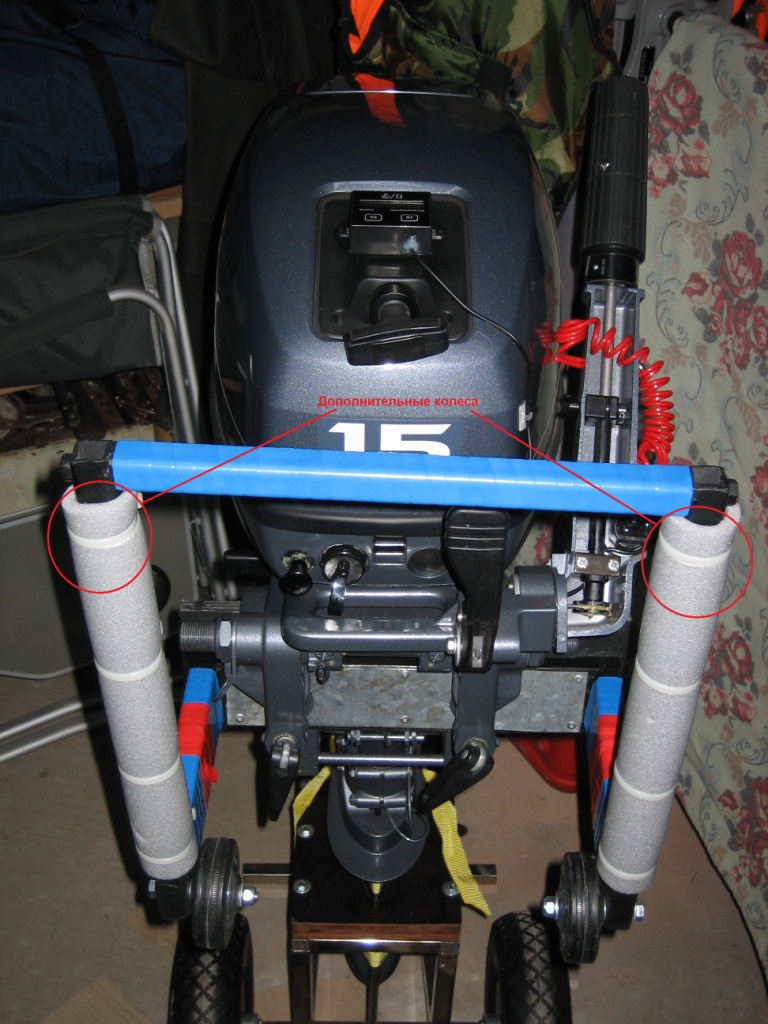

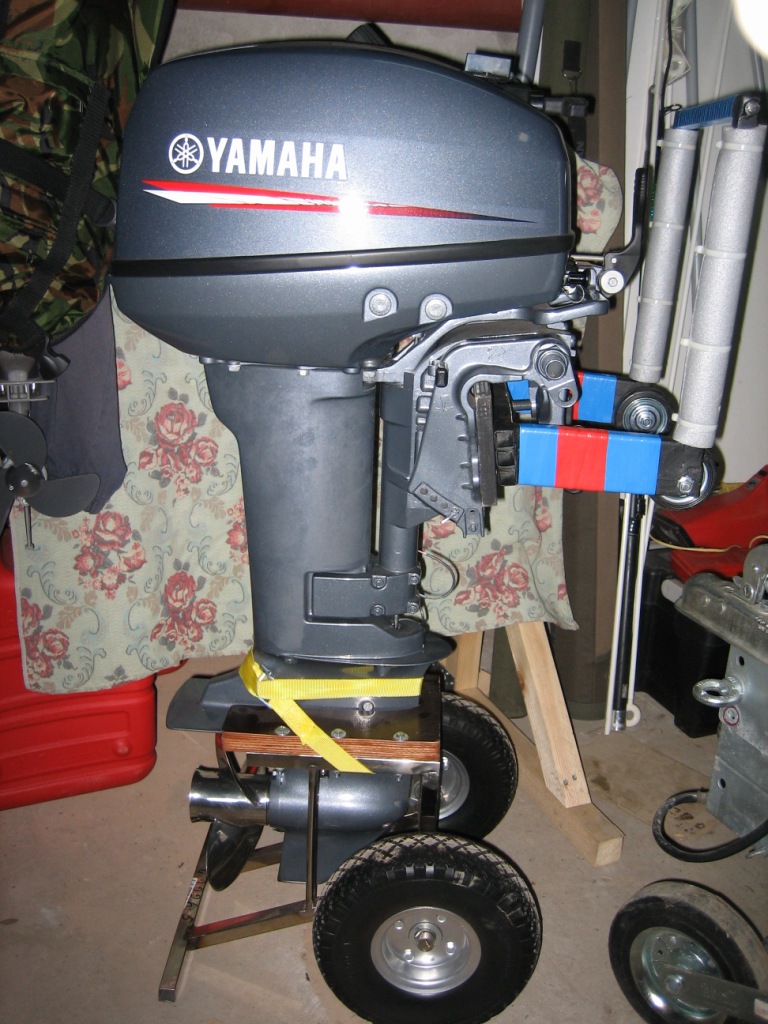

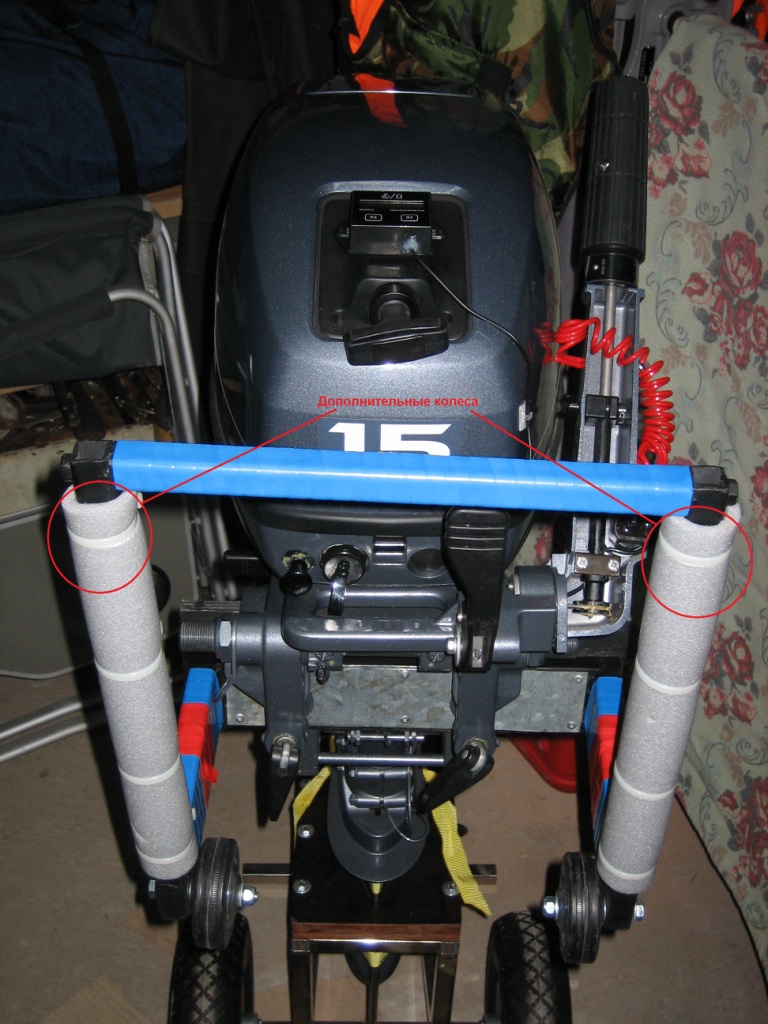

Добавил еще пару колес (отмечено красным), так удобнее закатывать в багажник (Паджеро3).



[ЯМАЛ-БЕРД]

Добавил еще пару колес (отмечено красным), так удобнее закатывать в багажник (Паджеро3).

Хорошая штука. Тоже буду делать ручку с роликами.



[коля-лариса]

Всем привет
Вот на покатушках тележку для плм видели
http://www.youtube.com/watch?v=hLnscxSQe_o



[Monstre]

Всем привет
Вот на покатушках тележку для плм видели
http://www.youtube.com/watch?v=hLnscxSQe_o

Знакомая телега



[ЯМАЛ-БЕРД]

Знакомая телега

Хорошая телега. Хотел делать ручку немного не так, а сейчас возьму за основу.



[ЯМАЛ-БЕРД]

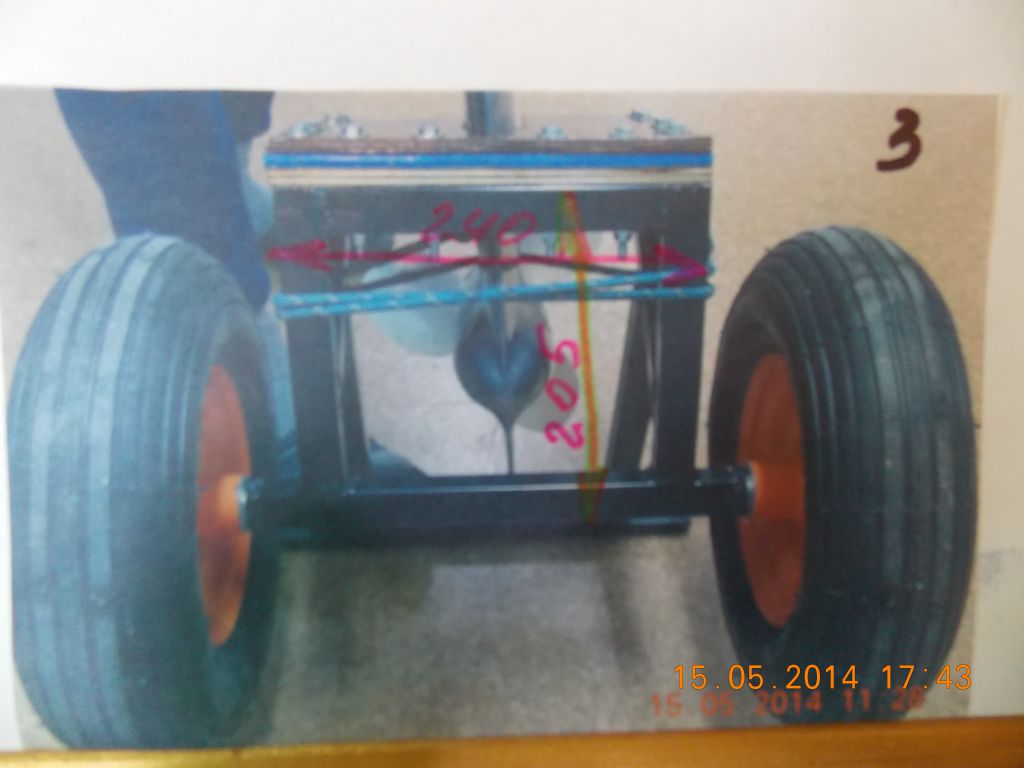

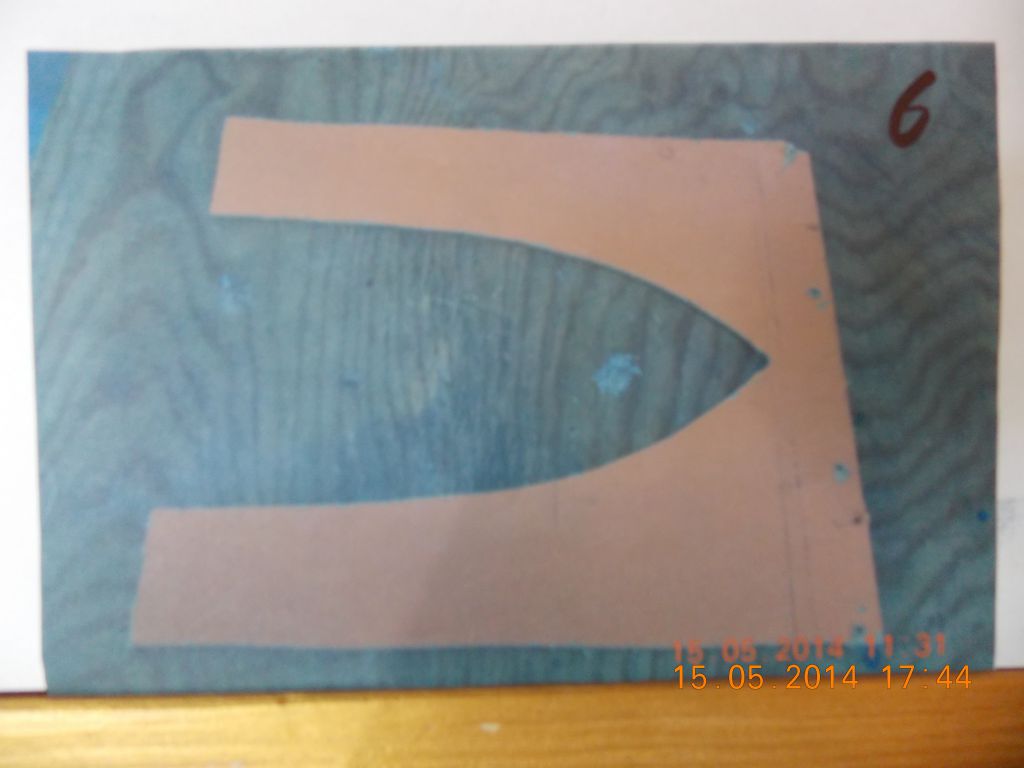

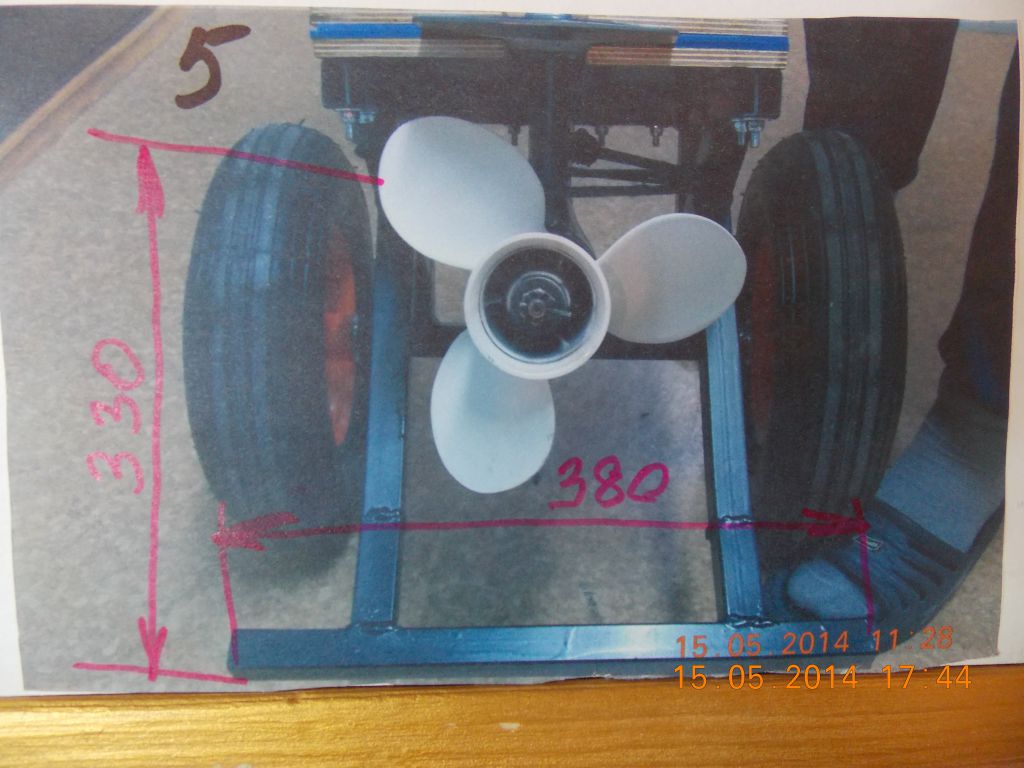

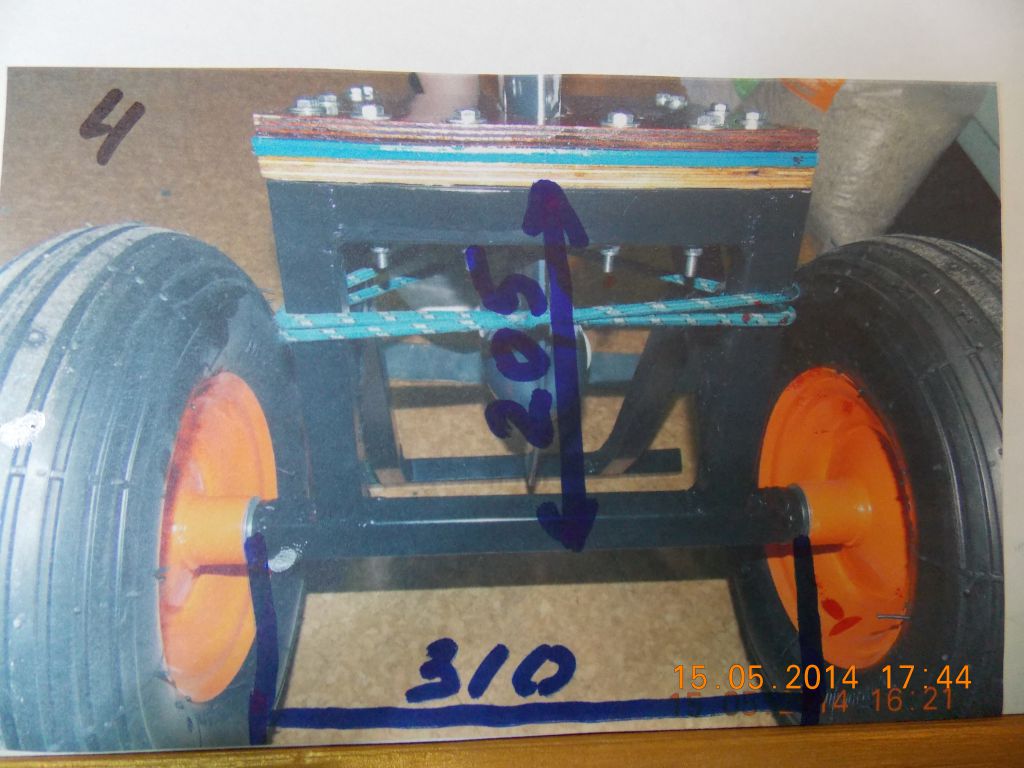

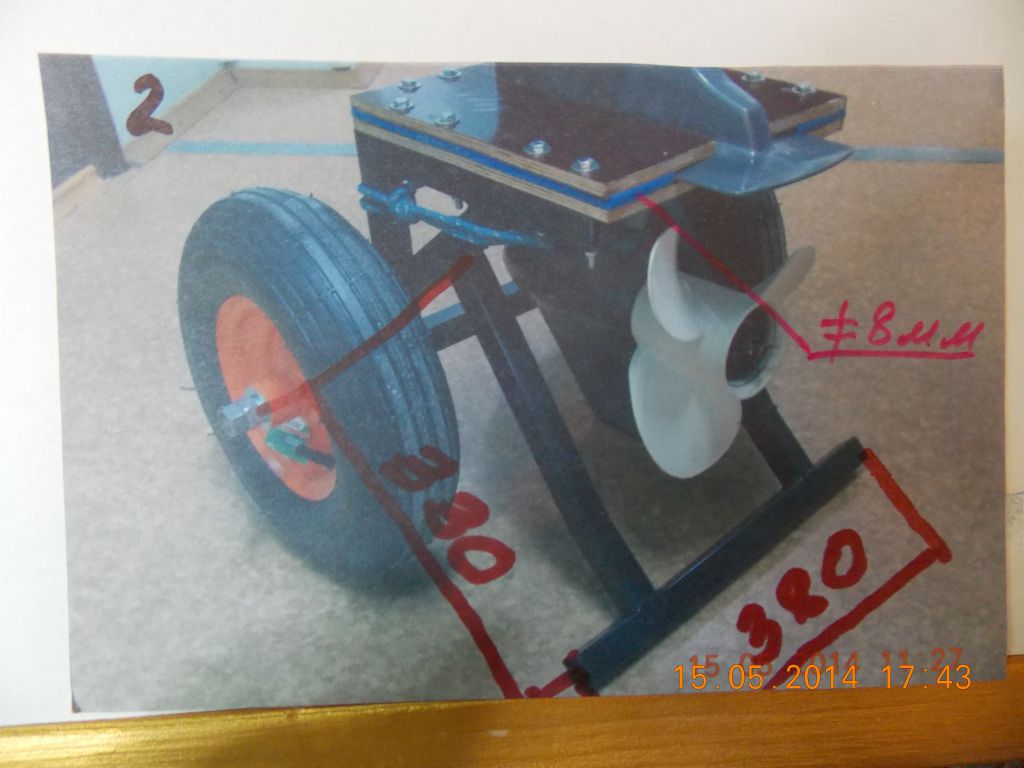

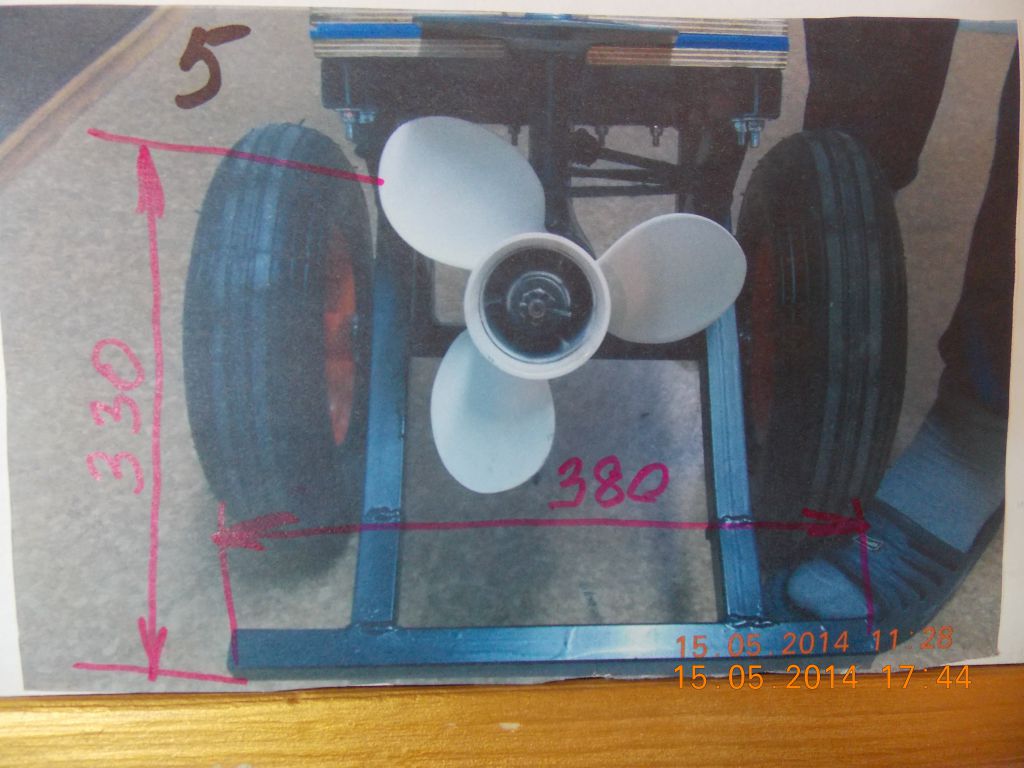

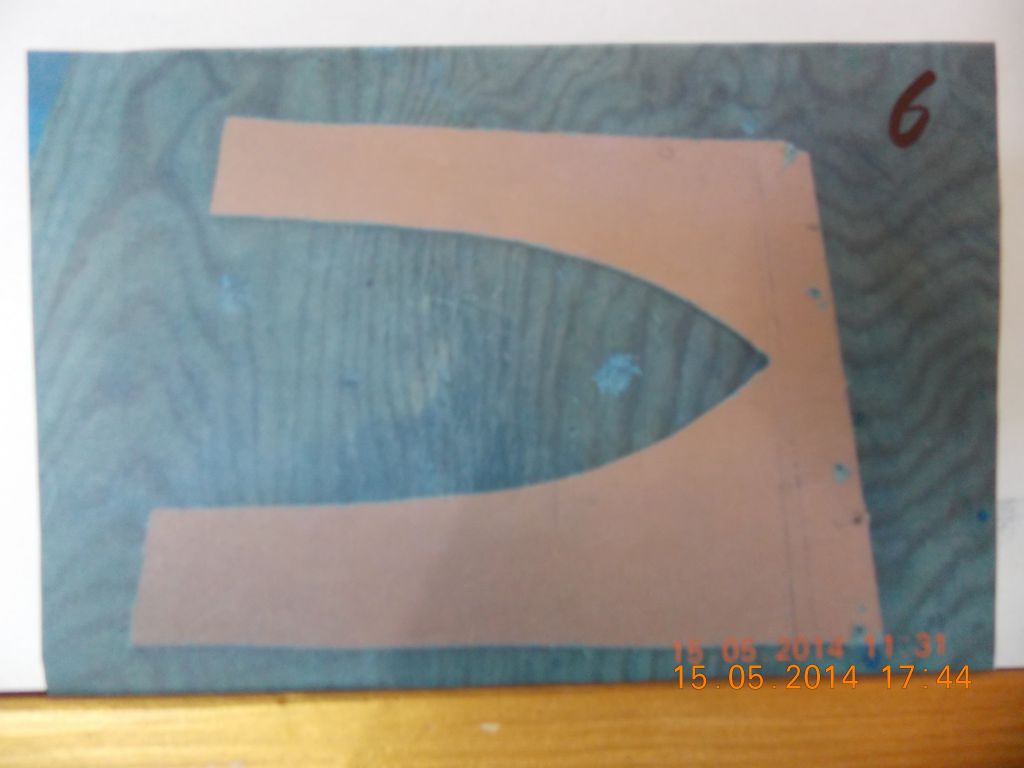

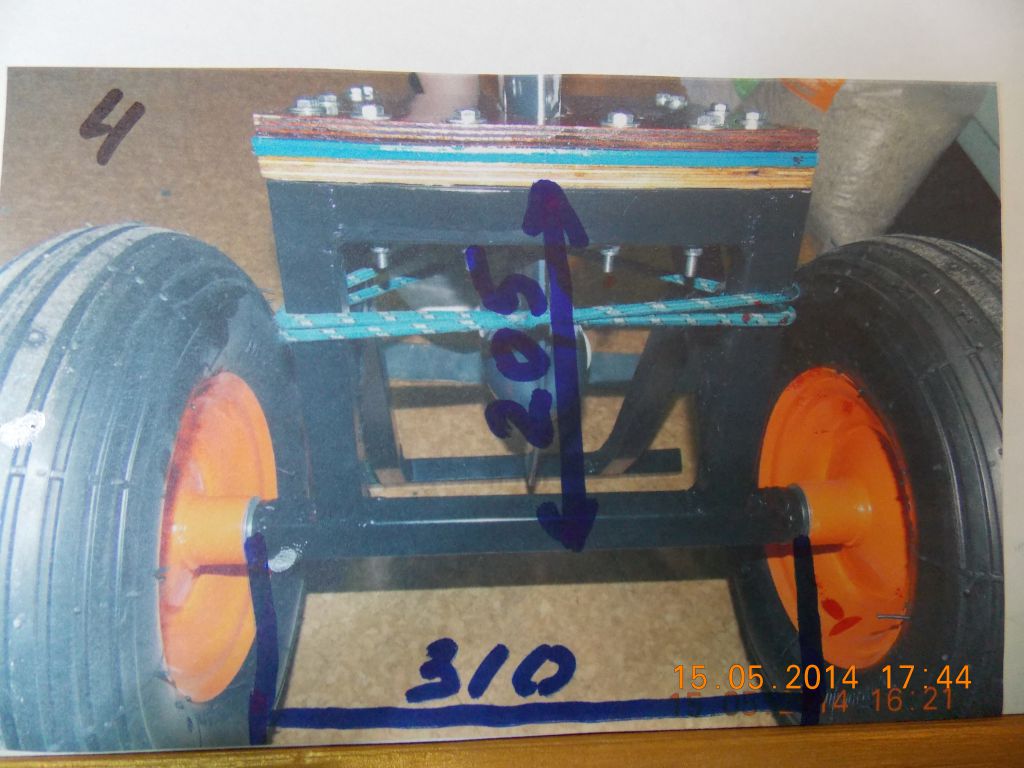

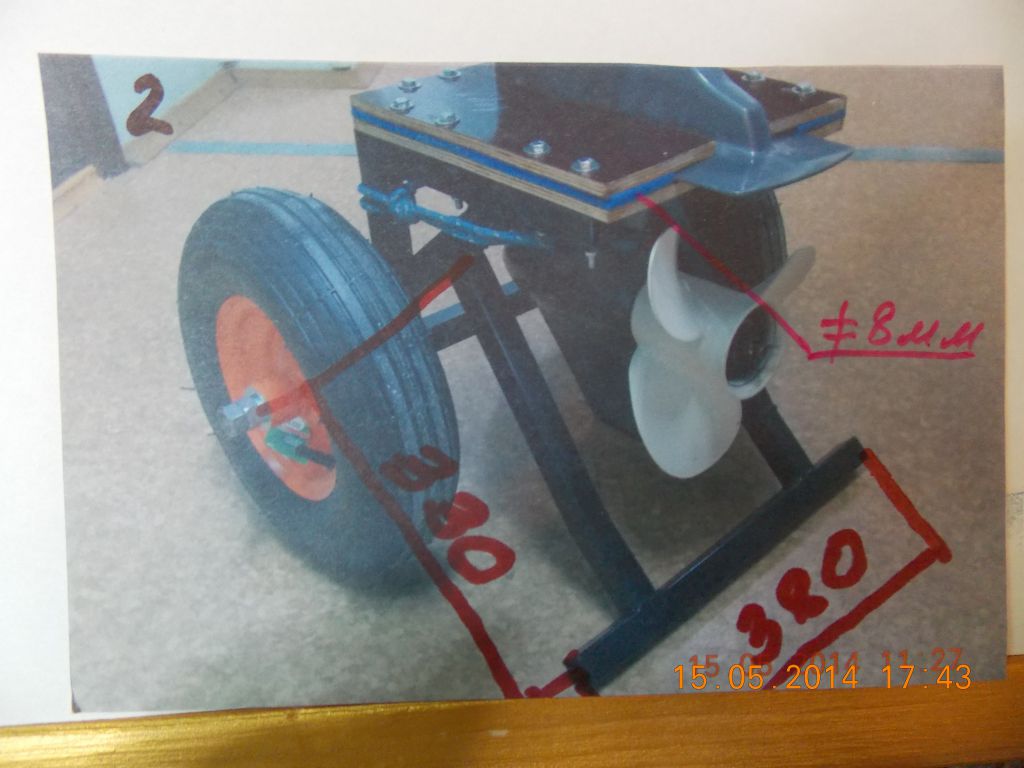

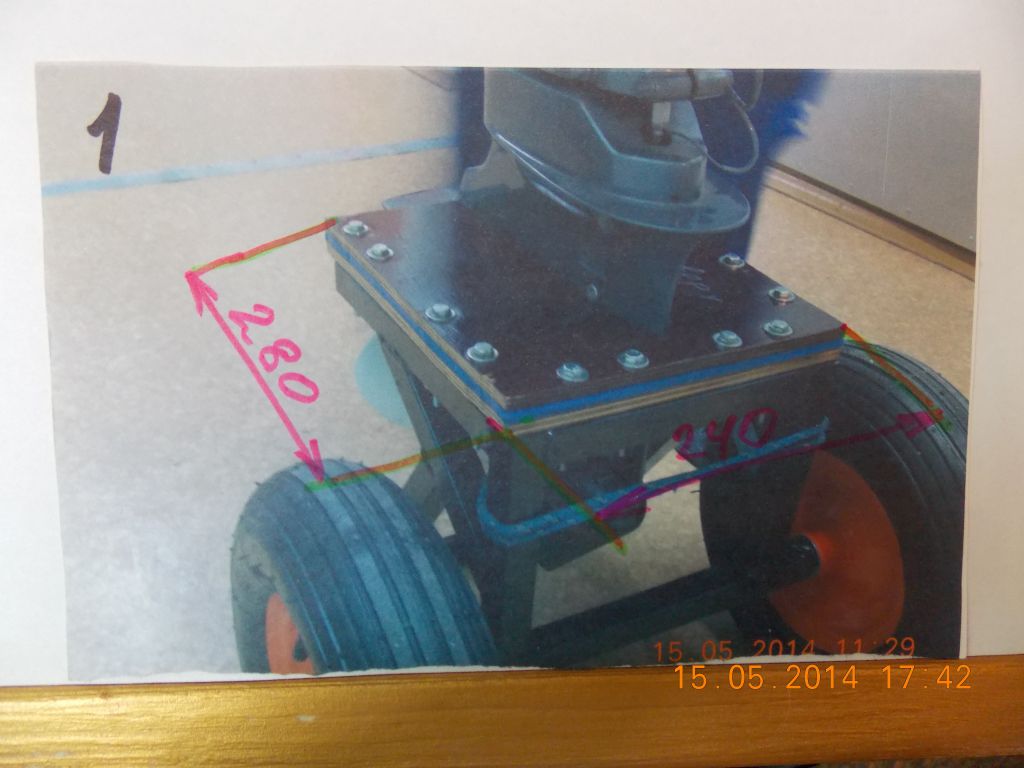

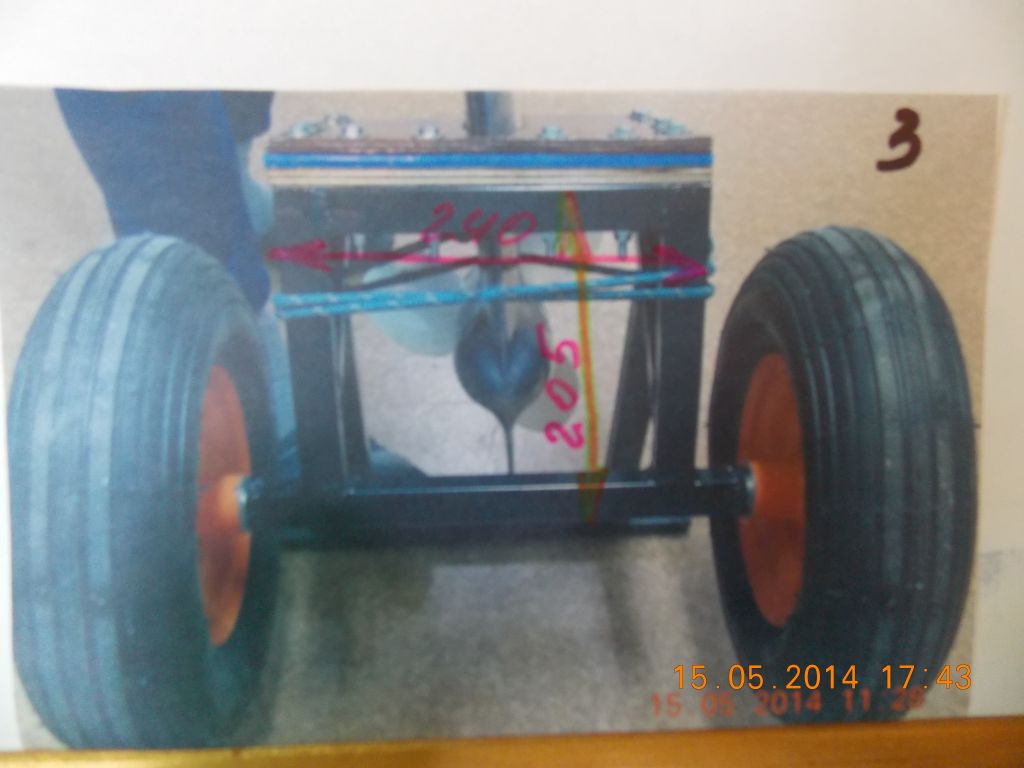

Вот чертежи моей тележки с размерами.



[Sever54]

Очень все это заманчиво. Спасибо всем за проекты и фотки



[ЯМАЛ-БЕРД]

Очень все это заманчиво. Спасибо всем за проекты и фотки

Сделал ручку в "черновом варианте". Использовал в поездках на рыбалку. Удобно перекатывать мотор, "Закидывать" его в прицеп. В ближайшее время ручку разберу, доску покрою лаком, а саму ручку отшлифую, загрунтую, покрашу и поставлю ролики. В планах- тележка для перевозки и хранения свёрнутой лодки. Проект - в голове уже есть.



[Новичечек]

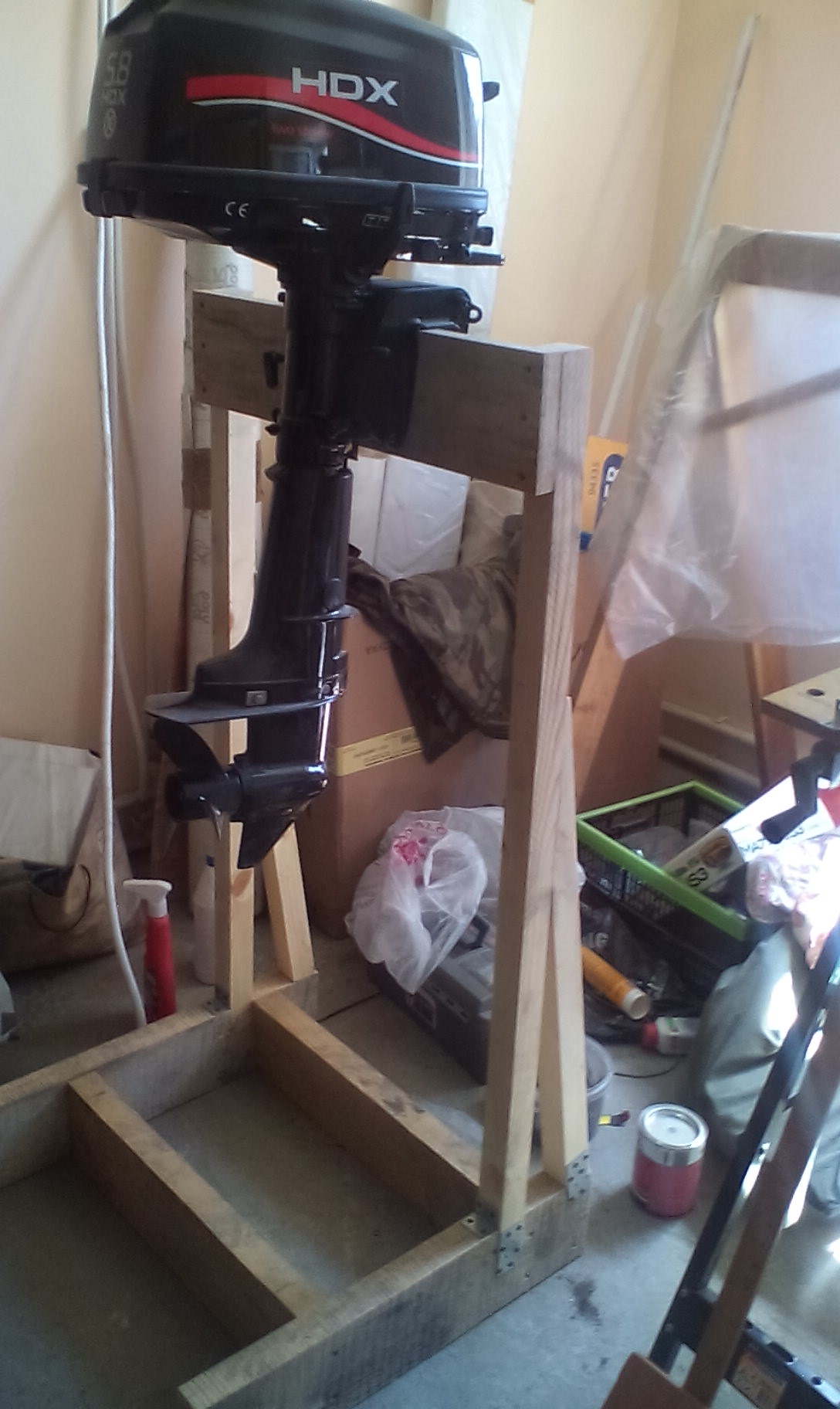

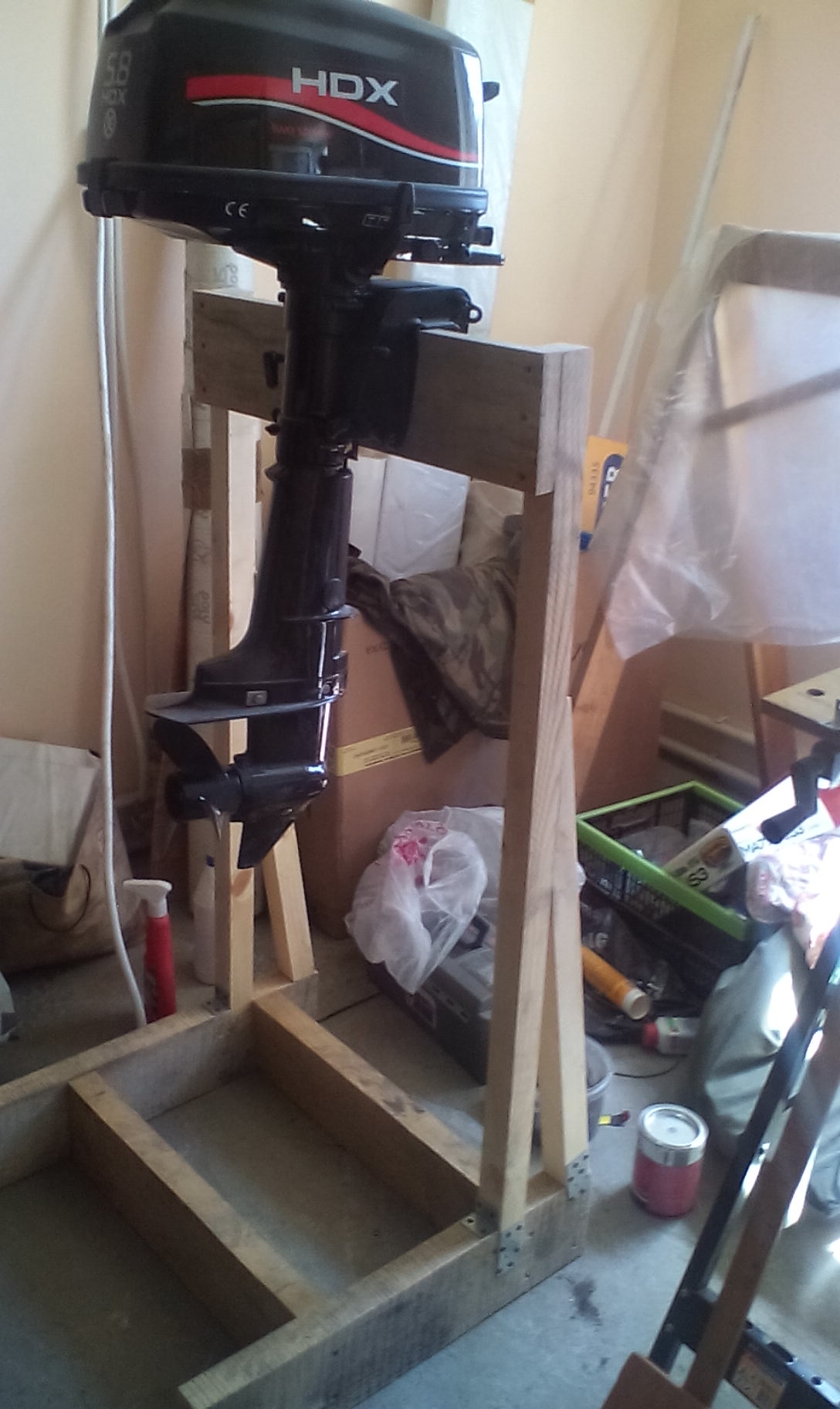

Сколхозил за 2 часа с перекуром. Внизу постоянно будет храниться бак. Но можно и ёмкость с водой ставить для заводам мотора. А там и тележка для катания мота не за горами...



[ЯМАЛ-БЕРД]

Сколхозил за 2 часа с перекуром. Внизу постоянно будет храниться бак. Но можно и ёмкость с водой ставить для заводам мотора. А там и тележка для катания мота не за горами...

Глаза боятся - руки делают. Фото моей тележки увидели на архангельском сайте - заинтересовались.. Так что "тележководов" становится всё больше.



[Новичечек]

Смотрю тележку и думаю, А правильно ли это мотор на кавплиту опирать? А? Онаж для других нагрузок и целей предусмотрена...



[Сфинкс]

Смотрю тележку и думаю, А правильно ли это мотор на кавплиту опирать? А? Онаж для других нагрузок и целей предусмотрена...

Нет, не правильно! АКП должна......, а не мотор на ней возить! Мотор нужно носить на руках! :lol:



[ЯМАЛ-БЕРД]

Нет, не правильно! АКП должна......, а не мотор на ней возить! Мотор нужно носить на руках! :lol:

Ну и садист ты, Борисыч! С моей спиной пару раз "мотор на руках" и : "меня на свалку, а мотор на продажу".



[Сфинкс]

Эт не я! Эт вон, Новичечек, о правильности использования АКП от ПЛМ заумные речи толкаить! :lol: Круглое - носить, квадратное - катать!



[ЯМАЛ-БЕРД]

Эт не я! Эт вон, Новичечек, о правильности использования АКП от ПЛМ заумные речи толкаить! :lol: Круглое - носить, квадратное - катать!

Не мути воду, Борисыч! Он же "Новичёчек", вот и спрошает. А ты сразу "дышлом наотмаш".
