Тележка для ПЛМ и лодки

[джексон79]

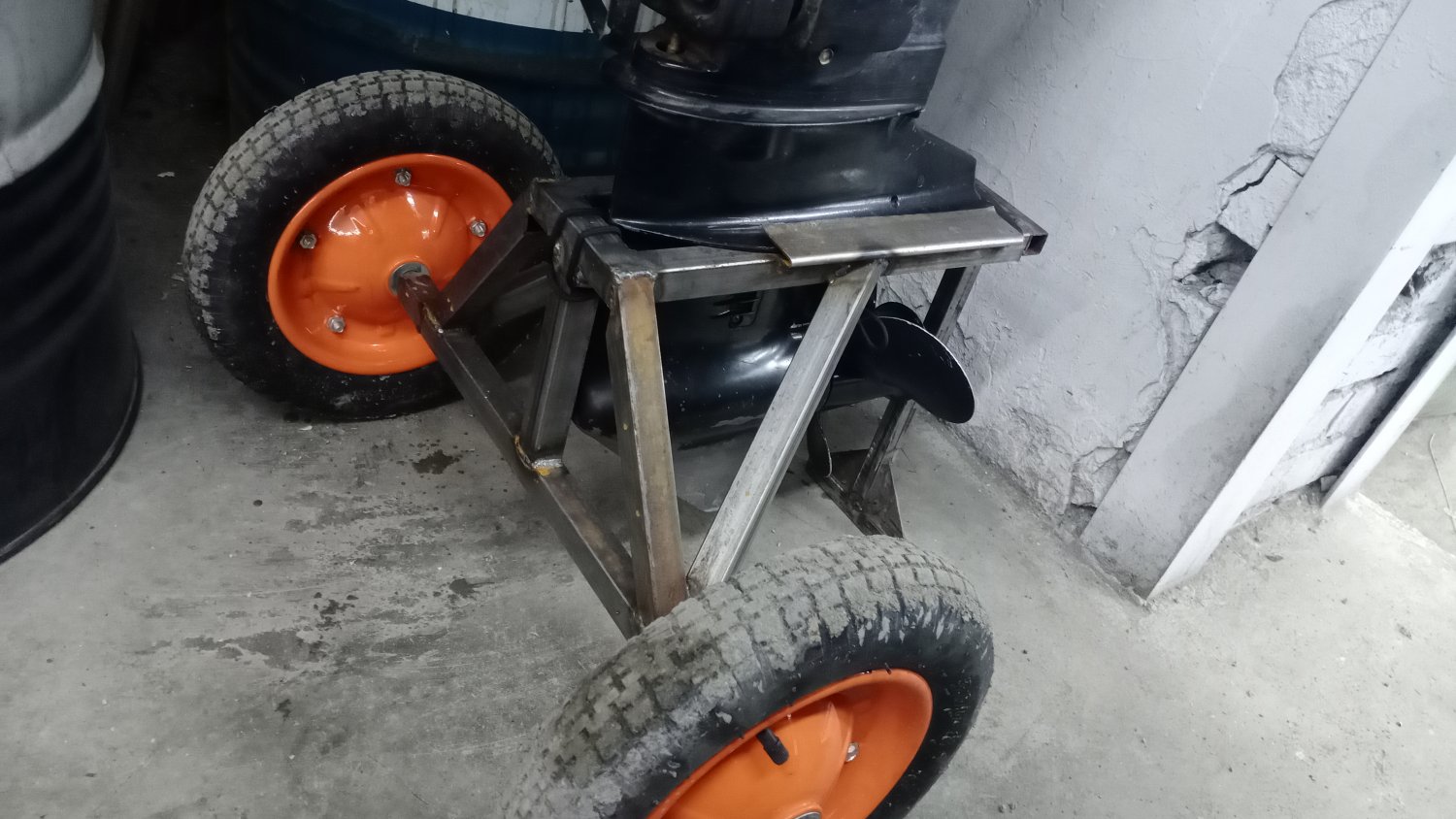

Отдали вот такую тележку

Немного переделал

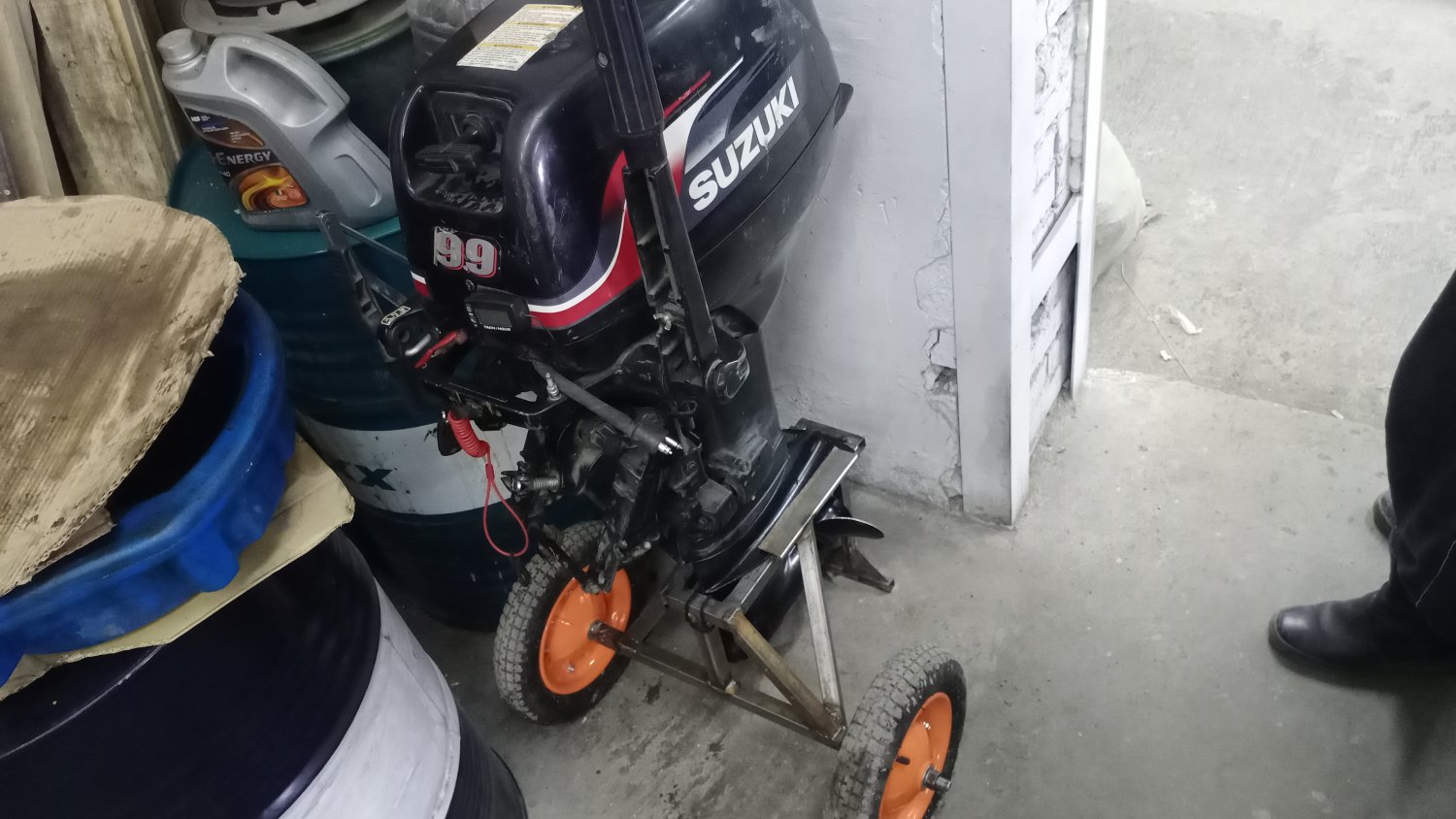

Ны выходе вот так получилось

За основу взят вот этот чертёж



[WildDim]

Ны выходе вот так получилось

У вас же есть на моторе отверстие в струбцинах для крепления дистанционного управления. Почему не стали делать тележку со свободными струбцинами? Плюс отдельная ручка и можно было бы прямо с телеги на лодку ставить ...



[джексон79]

@WildDim, потому что тележка предназначена для дома,хранение и доставка до машины.Нет желания в Ниву трамбовать всю конструкцию,да и не войдет



[WildDim]

Ясно. Тогда, конечно, оправдано ...



[SVS1]

Выкладываю свои самоделки , может кому-то будет полезно.



[gensa]

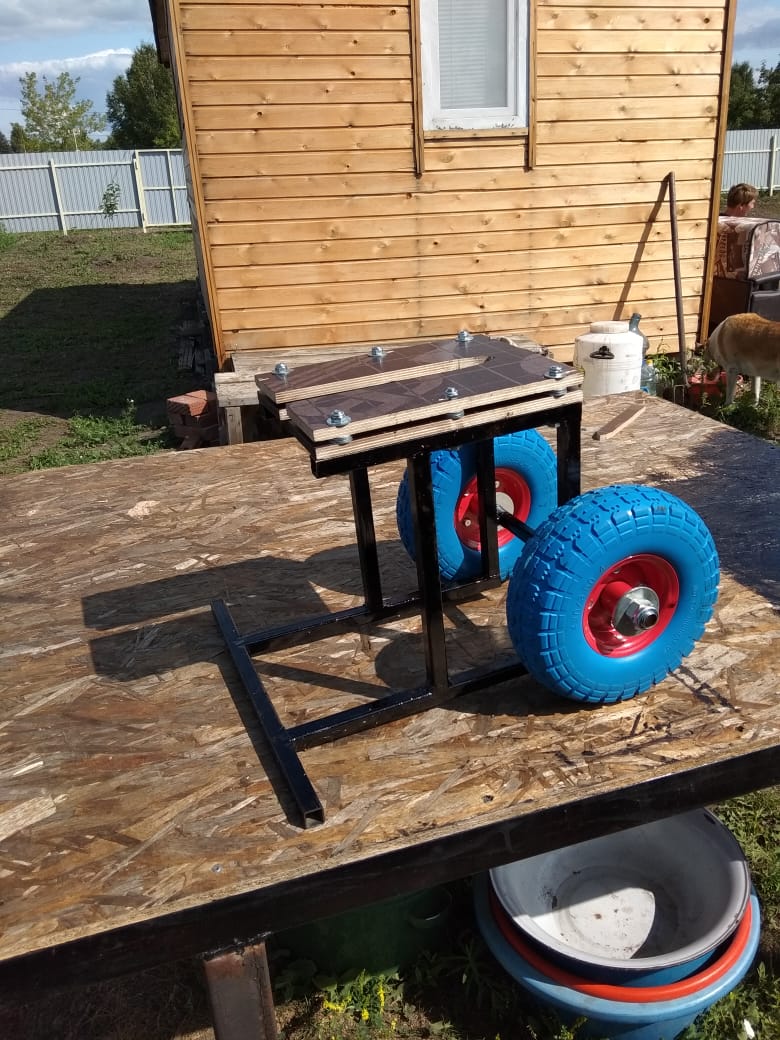

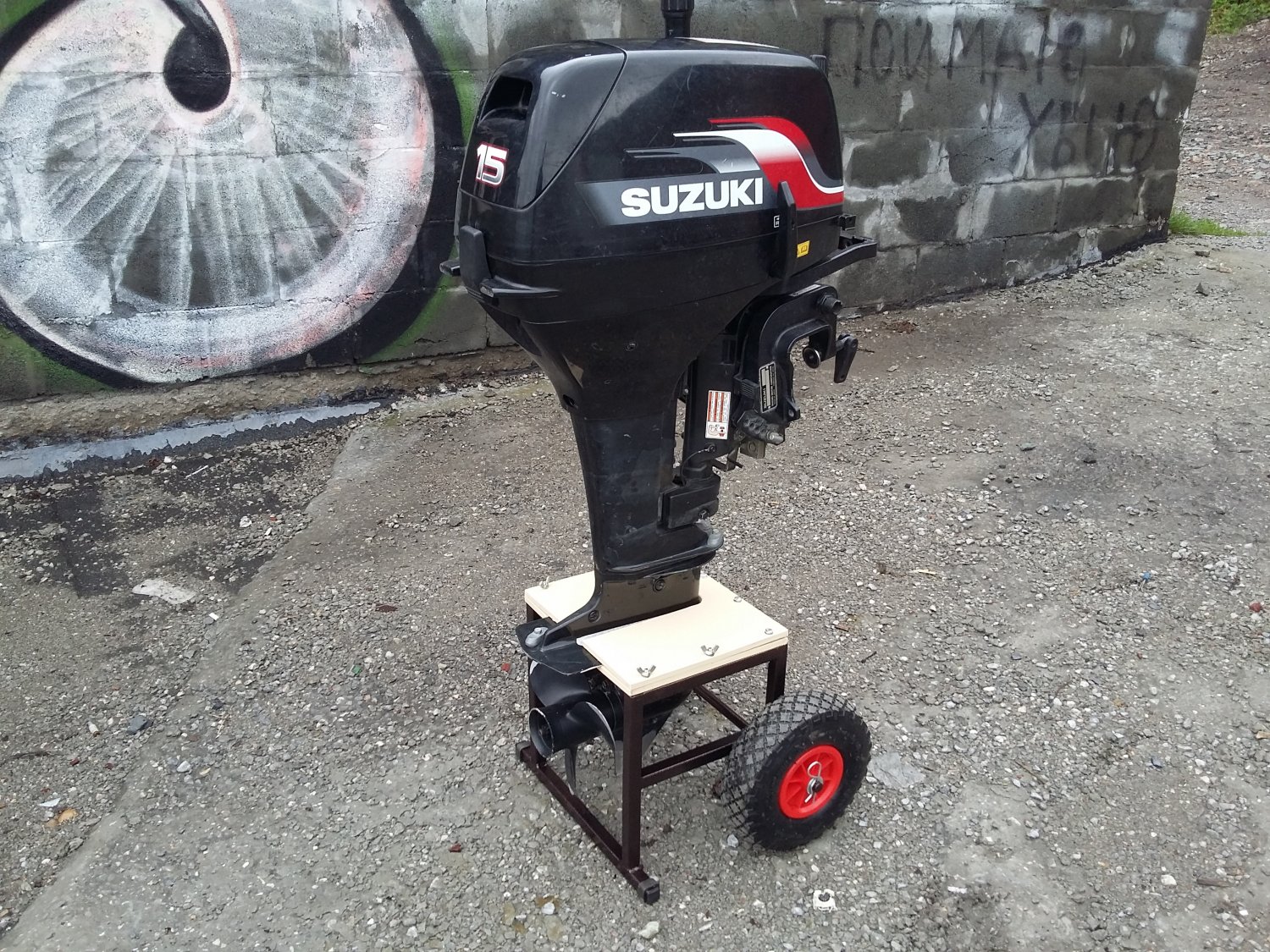

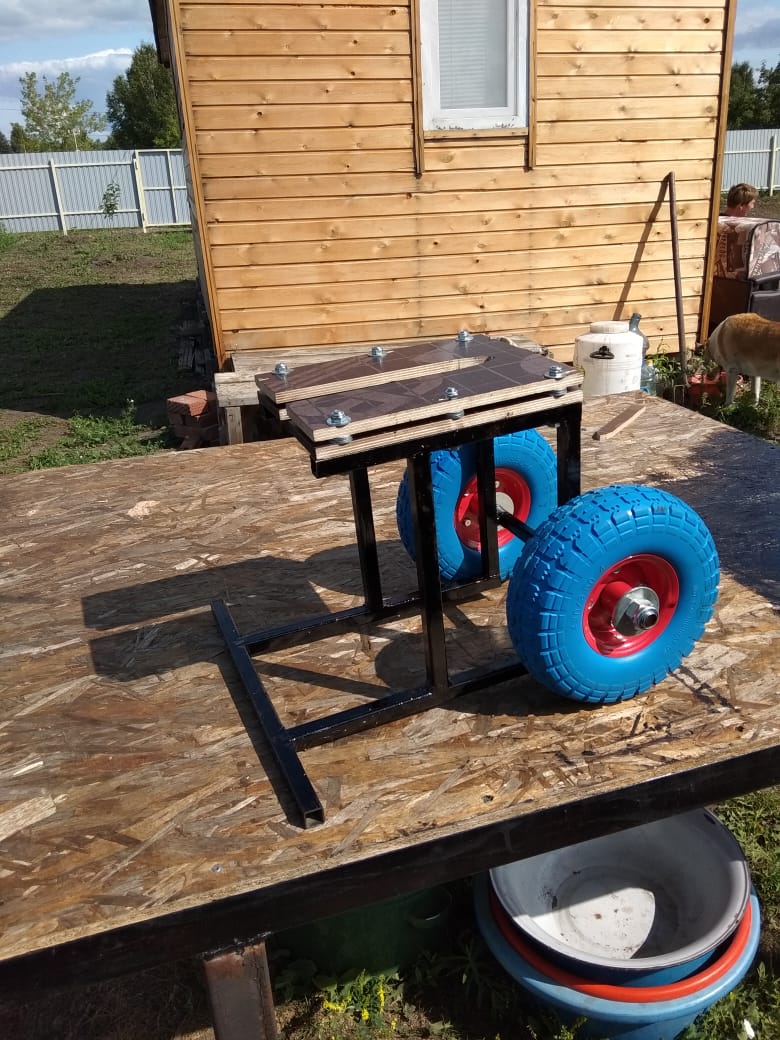

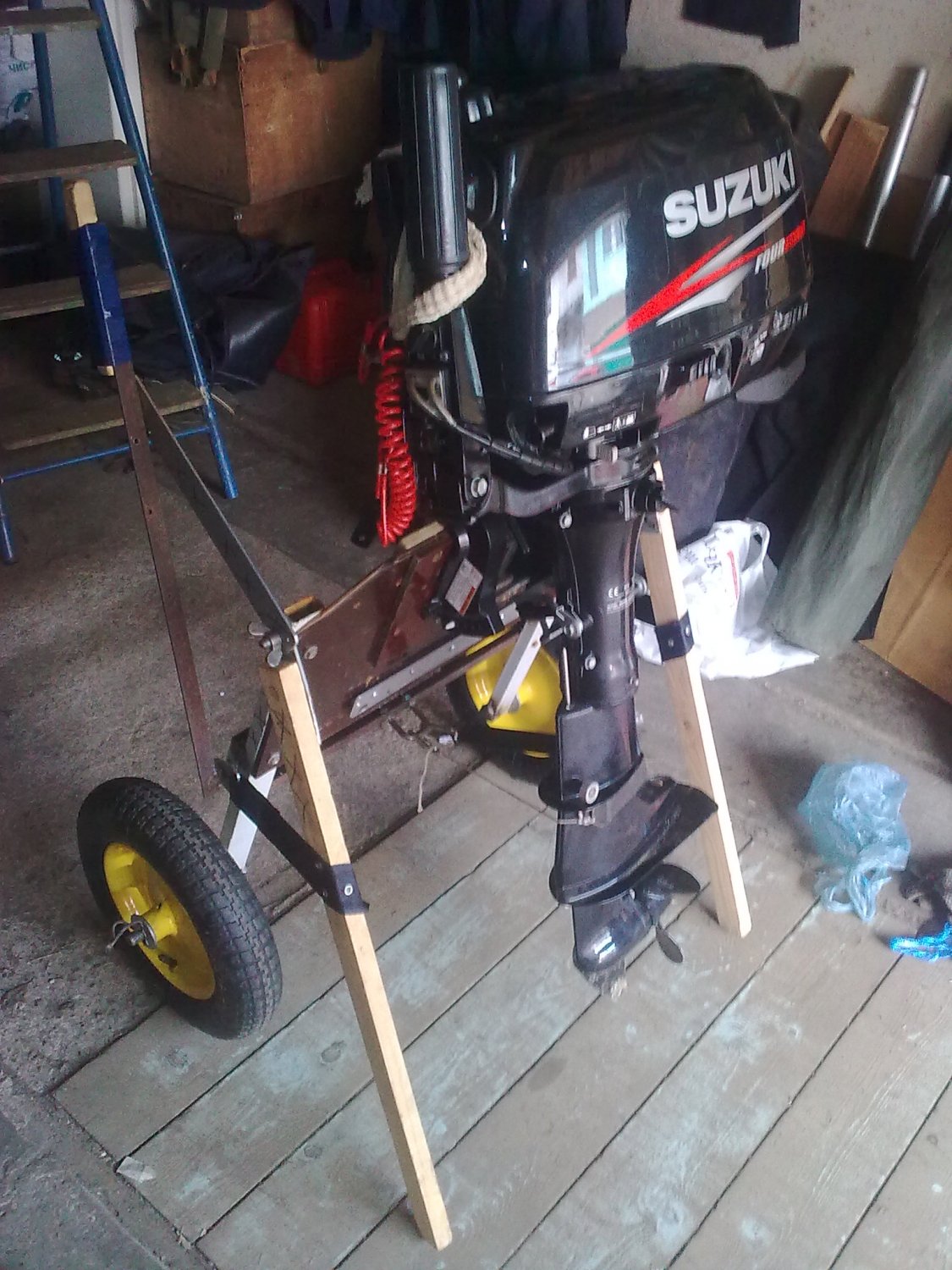

Всем привет! Начитался данный пост и себе тележечку забубенел!
Мотор тяжелый. 9,9
Испытал. Понравилось!
Всё не руками таскать.
Думаю под лодку что-нибудь замутить.



[Ретиарий]

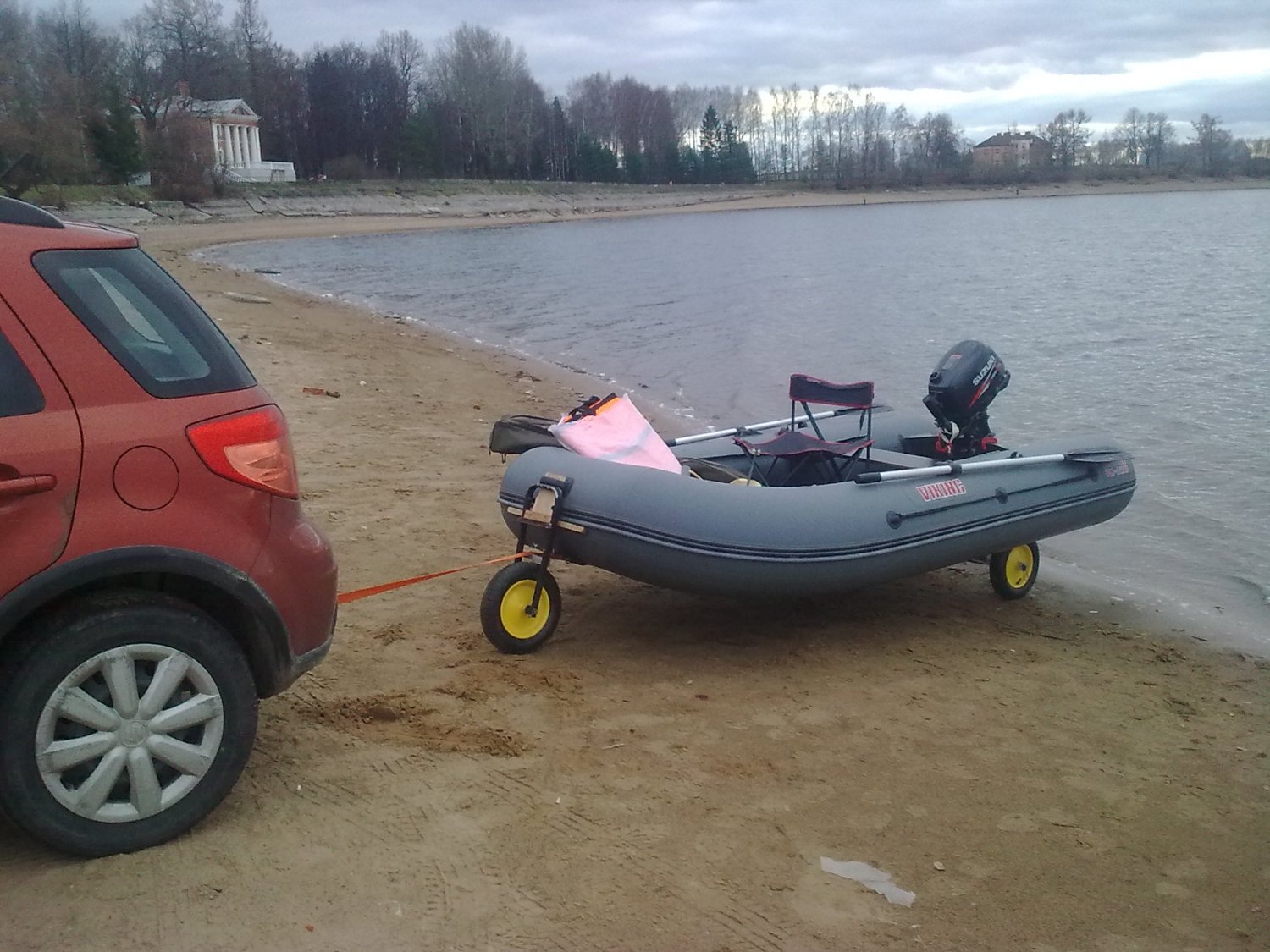

Для небольшого мотора (30кг) и лодки сделал себе универсальную телегу. Можно с ее помощью делать почти все действия по перемещению.



[screw1784]

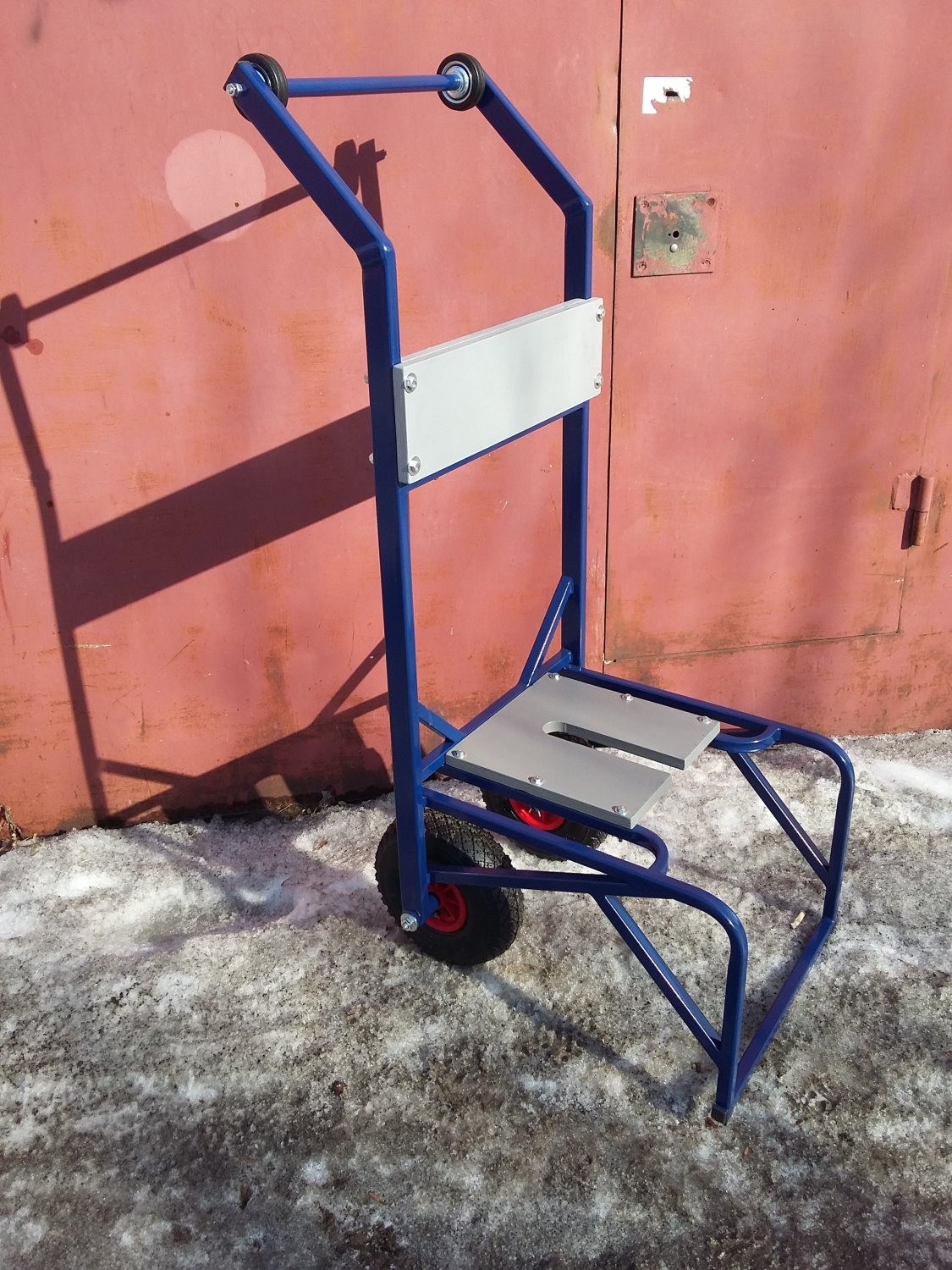

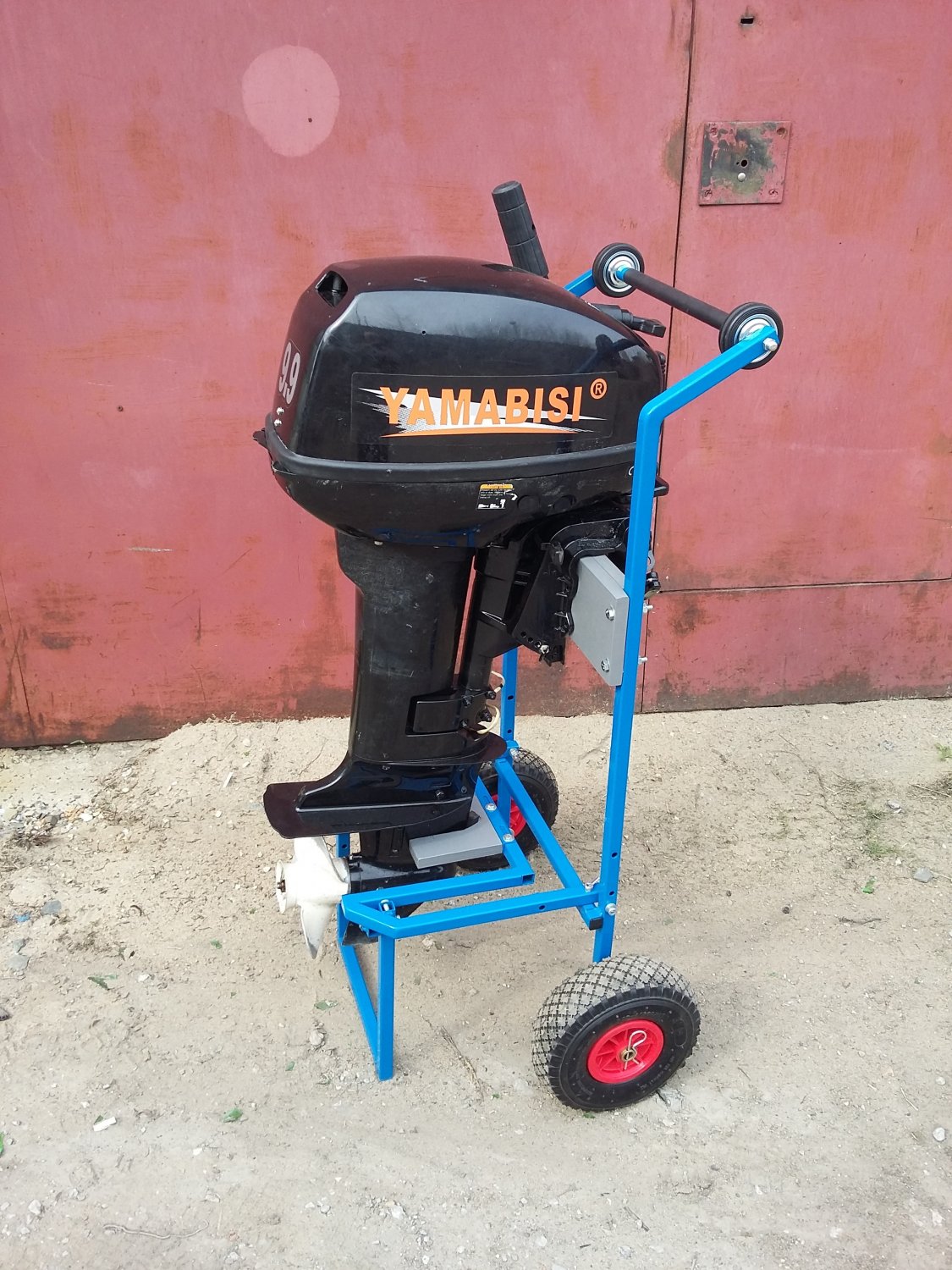

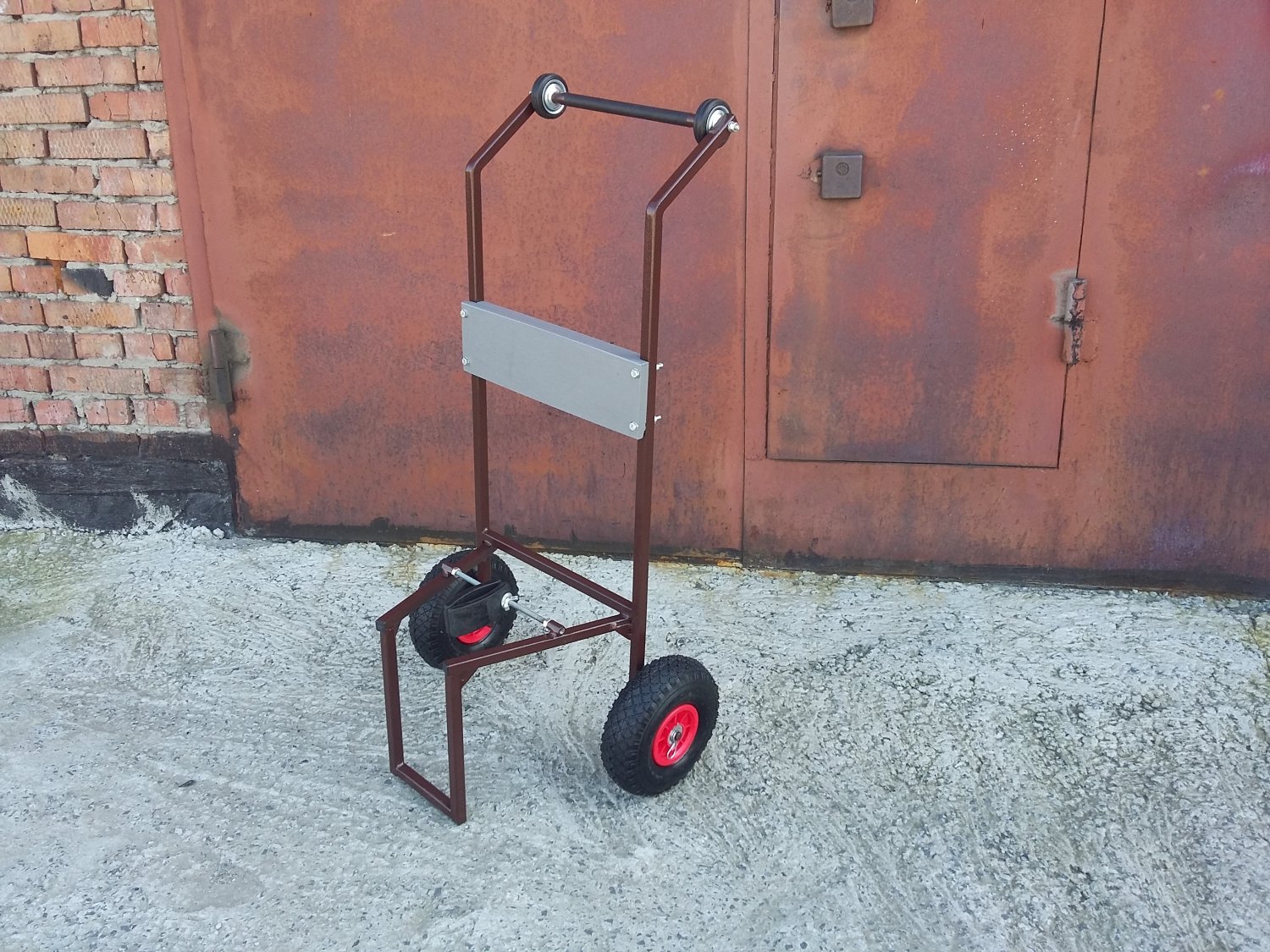

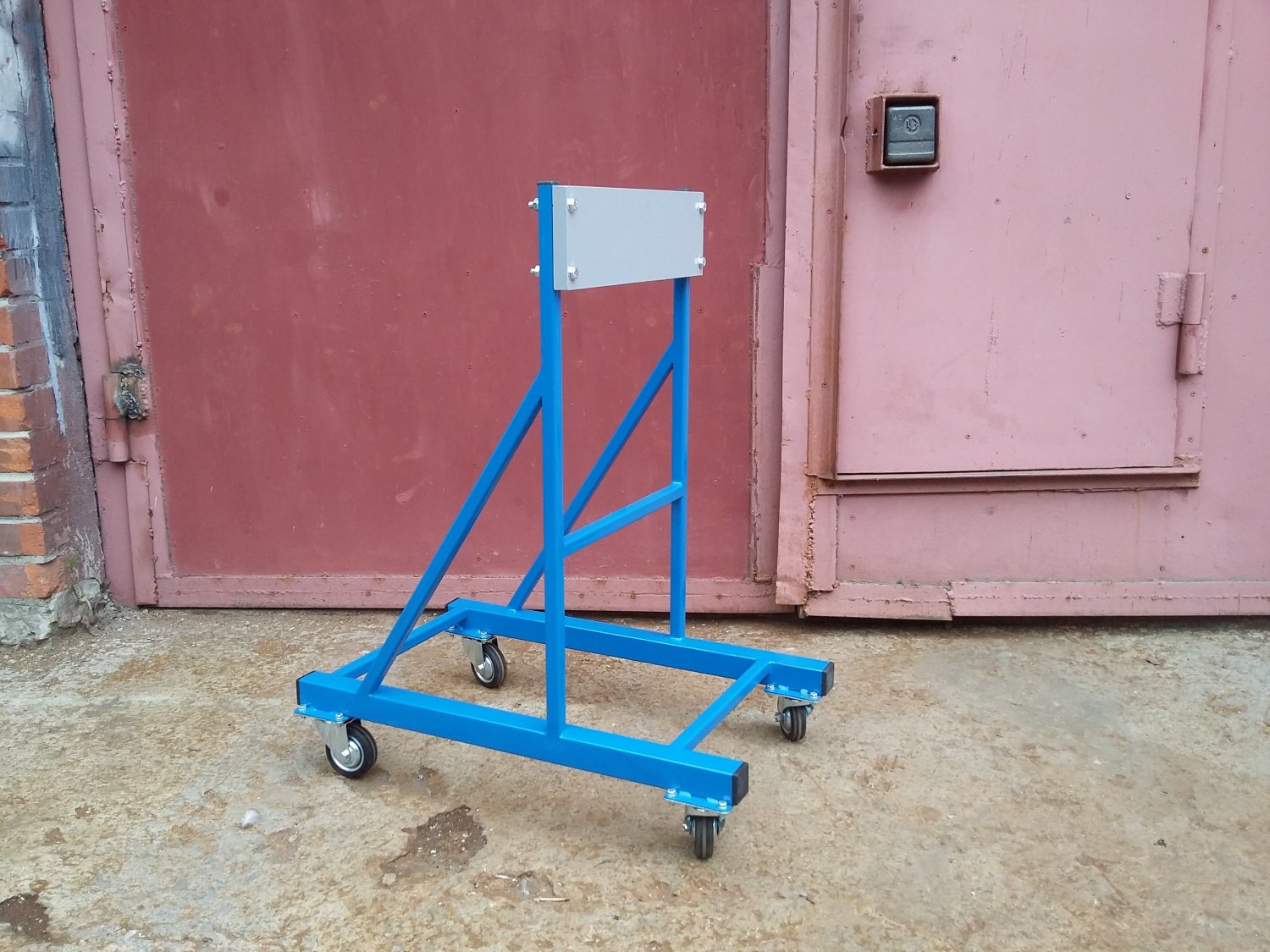

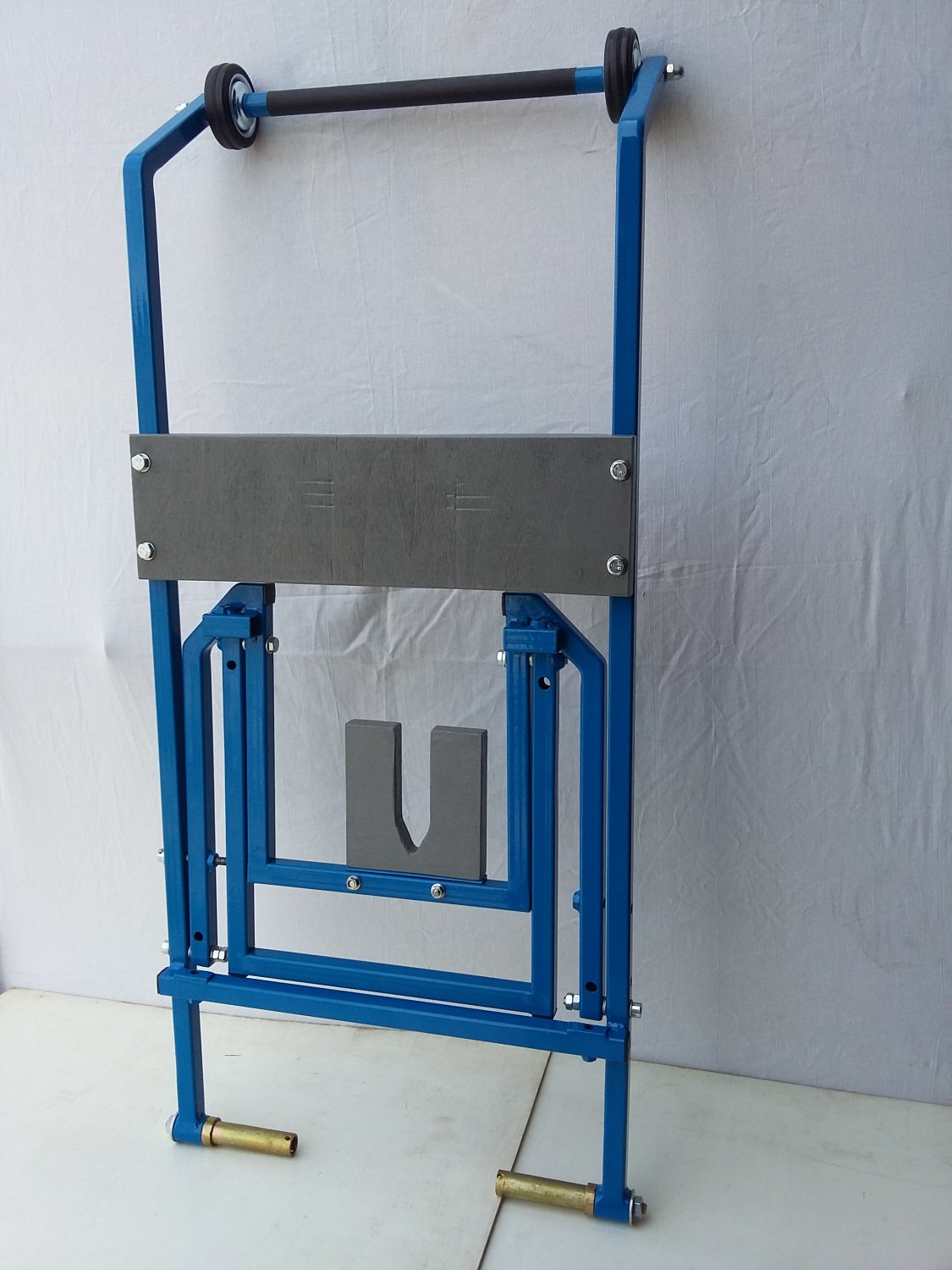

Тяжелая лодка и тяжелый лодочный мотор ? Задаётесь вопросом как это все таскать?Тележки для перевозки лодочного мотора и лодки ПВХ.



[foxfox]

Я себе такую купил для Ямахи 25, в принципе устраивает.



[xint]

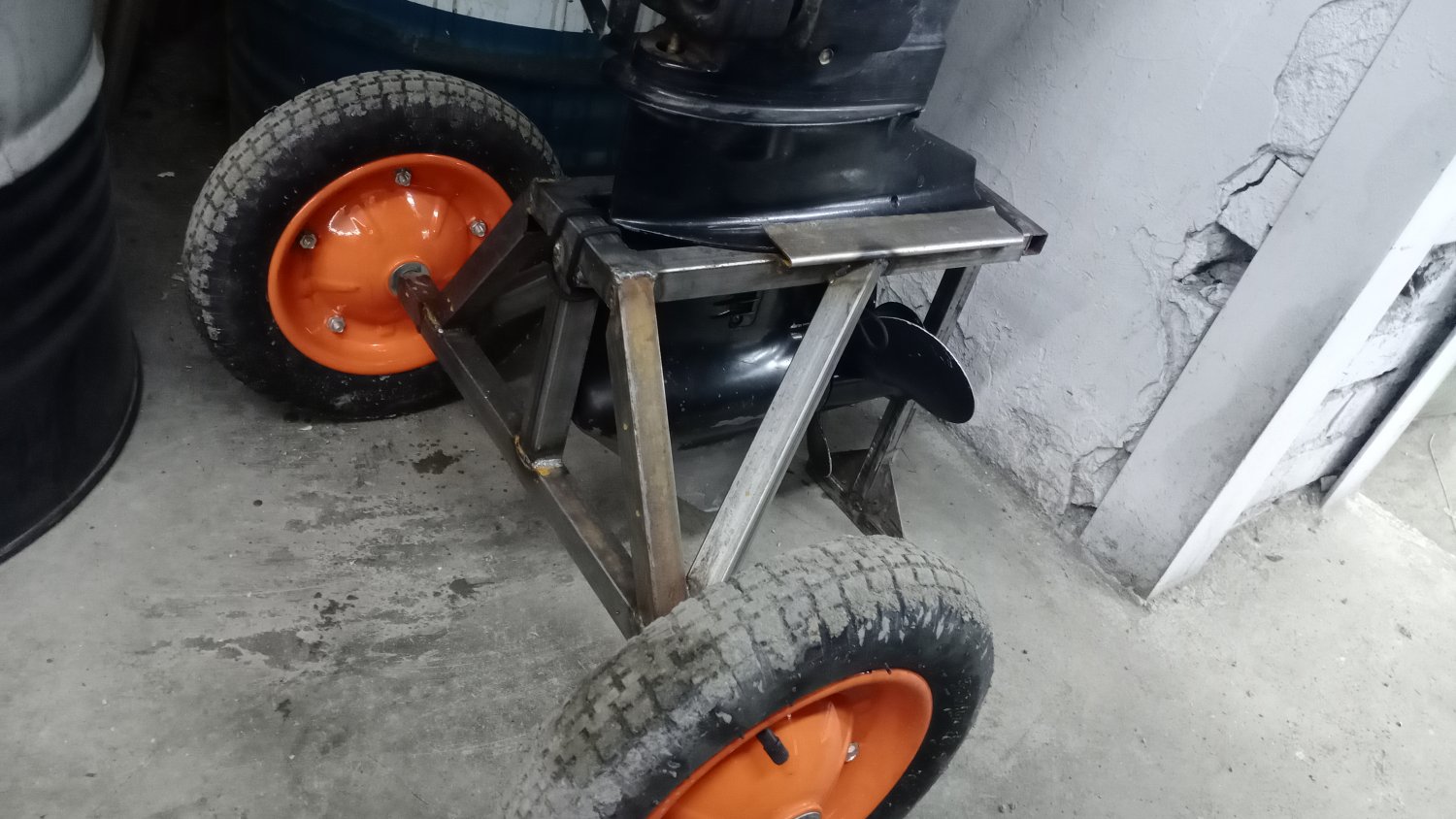

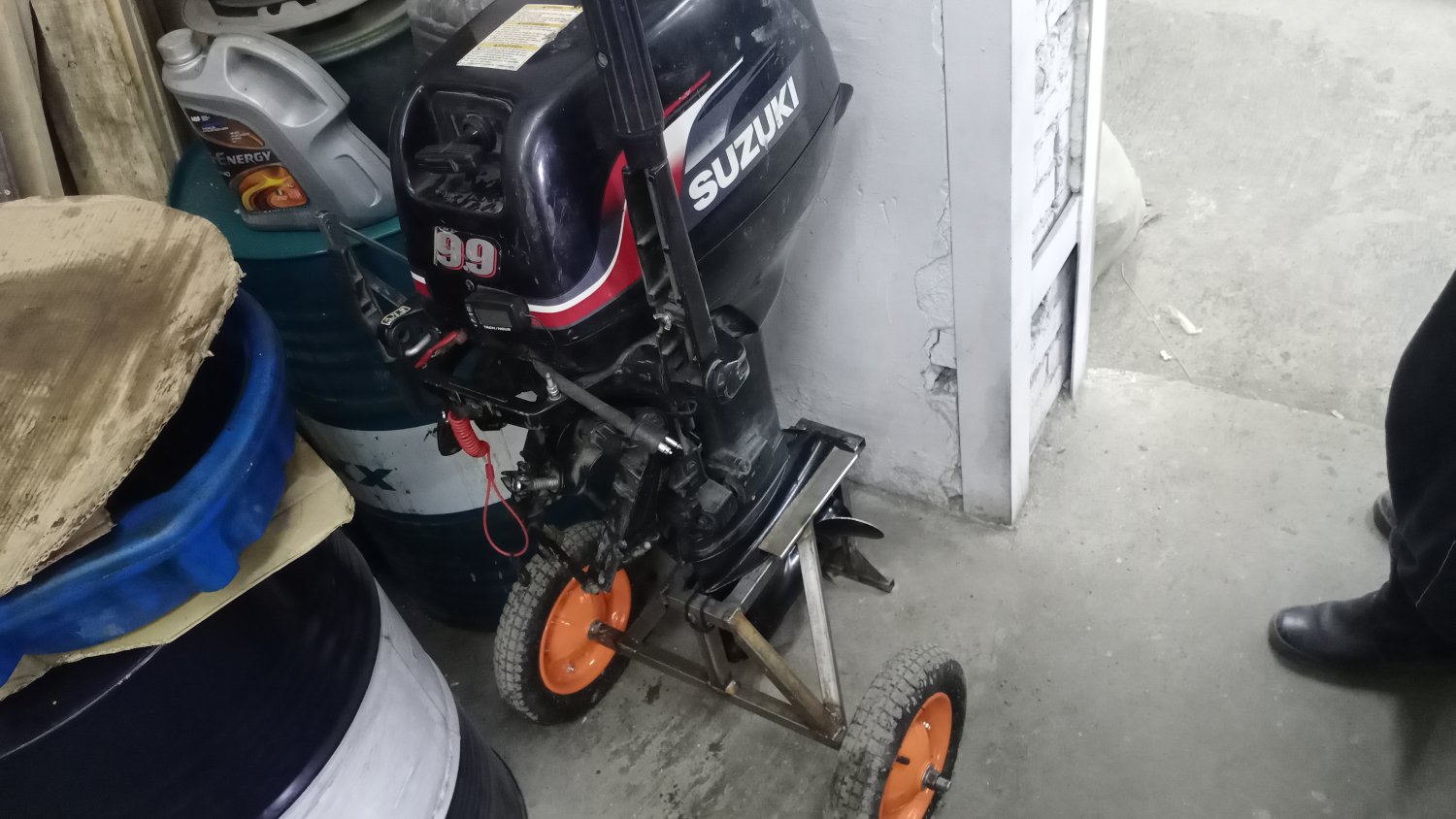

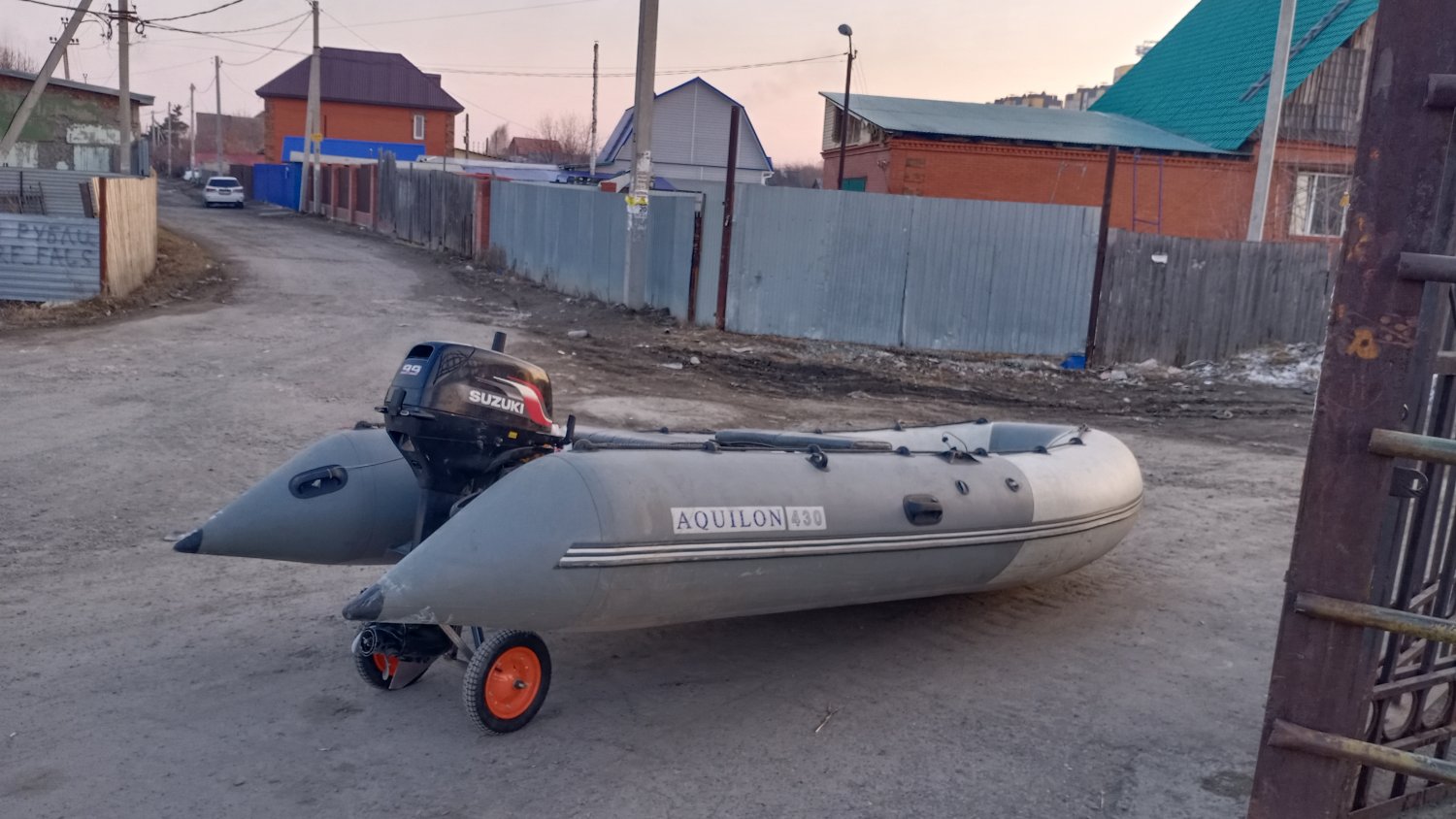

Сделал себе тележку

После установки мотора на транец, на этой же тележке укатываю лодку вместе с мотором в воду и там снимаю.



[ЯМАЛ-БЕРД]

@xint, Добавьте сюда верхнюю ручку и катать мотор будет намного удобнее. А ролики на верхней ручке добавят удобства при погрузке мотора в машину или прицеп



[xint]

@ЯМАЛ-БЕРД, ручку, конечно можно сделать, но для начала попробую на лодку приделать третье колесо спереди, как несколькими сообщениями выше в этой теме..



[ЯМАЛ-БЕРД]

@foxfox, Для длительного хранения мотора - самое то. Но для частых манипуляций "снять - поставить" ...



[ЯМАЛ-БЕРД]

@xint, С какой целью? Перекатить лодку на малое расстояние по ровной твёрдой поверхности?



[xint]

@ЯМАЛ-БЕРД, совершенно верно.
У меня от бокса до воды менее 100м.
Я в одного на колесах накачанную лодку с мотором докатываю, но нос приходится нести..а так может быть просто тянуть )

Лодка хранится накачанная.



[ЯМАЛ-БЕРД]

@xint, Думаю, для этой цели лучше бы подошла цельная трёхколёсная тележка с передним поворотным колесом и ручкой на нём. Более устойчивая конструкция, чем с колёсами на тележке мотора и не будет нагрузки на транец при перекатывании. Закатил тележку в воду, лодка всплыла, тележку выкатил (и в обратном порядке. И лодку хранить можно на тележке. Впрочем, решать вам.
Кстати, подобная тележка выставлена на продажу здесь, на форуме.



[0148]

Здравствуйте!
У всех конструкций тележки общий не достаток- Ц.Т мотора в верху. Отсюда склонность к опрокидыванию, давление на руку и т.п.
Для тех кто сам может сделать! Изготовил тележку для Ямахи 15. Крепление –через трубу скобы мотора. Инструмент для изготовления:сварочник,болггарка,дрель. Материалы -стройрынок.
Отличие :
-перевозка мотора в горизонтальном положении (центр тяжести внизу,нагрузка на руку мин, если не фиксировать
ногу мотора -горизонтальное положение мотора относительно рельефа сохраняется само);
-установка мотора на транец без снятия с тележки, демонтаж тележки после закрепления мотора на транце;
- погрузка в авто без дополнительных колес и прочих приспособ.
- складная конструкция.
Есть эскизы с размерами под Ямаху и спецификация по материалам. Фото готовой тележки.
Для других моторов –сама идея конструкции. Скину на мыло.



[grey64]

@0148, Недостаток этой конструкции видится как раз в высоком центре тяжести в "положении в авто" - конструкция получается либо громоздкая ( широкое основание ) , либо неустойчивая , т.е. не подходит для городского автомобиля .



[0148]

Что-то не понял. Высота в авто:-высота головы +10-15см+0,5 д. колеса. После погрузки я колеса снимаю . Ширина:-ширина рамы . У меня -35см.



[grey64]

@0148, Если колеса съемные , другое дело , но опять же лишняя операция - на любителя .
