Давайте сделаем лоцию ОВХ

,
1478 просмотров, 16 комментариев

Всем честным рыбакам ОВХ посвящается.

Уже лет десять навещала меня эта идея и вот наконец во время 30-градусных январских морозов я дозрел до того чтобы плотно сесть за комп.

- Какая идея? - спросите вы, я вам отвечу, - сделать (или хоть попытаться) нормальную лоцию ОВХ, ибо все поделки, что попадались мне на глаза до сих пор никуда не годны, особенно если вы рыбачите зимой и не хотите бурить 200 лунок чтобы найти пуп, который еще не торчит из подо льда. Да, у каждого есть забитые в навигатор точки и т.д., но это скучно - это ограничивает.

К сути. Затея в том, что в свободном доступе есть уже довольно много космоснимков при низком уровне воды в ОВХ (март-май), по которым можно отрисовать изолинии и элементы подводного рельефа до 5-6 метровой глубины, что я и начал делать. Проект долгосрочный, можно наверное всю жизнь заниматься (если подключить еще данные с Эхолотов и т. д.).

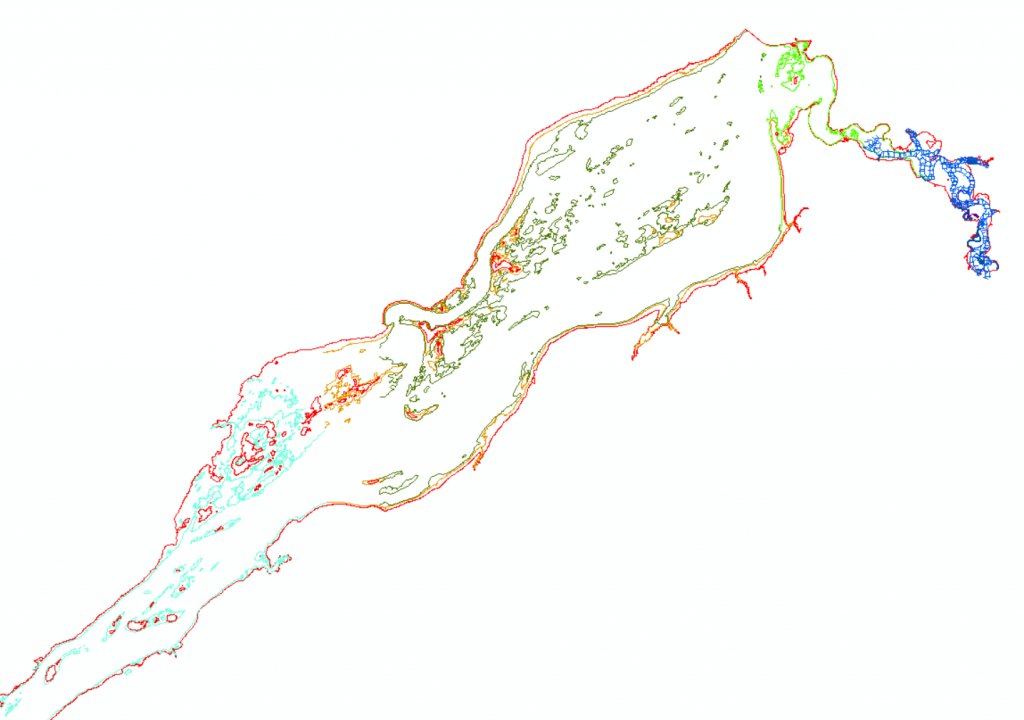

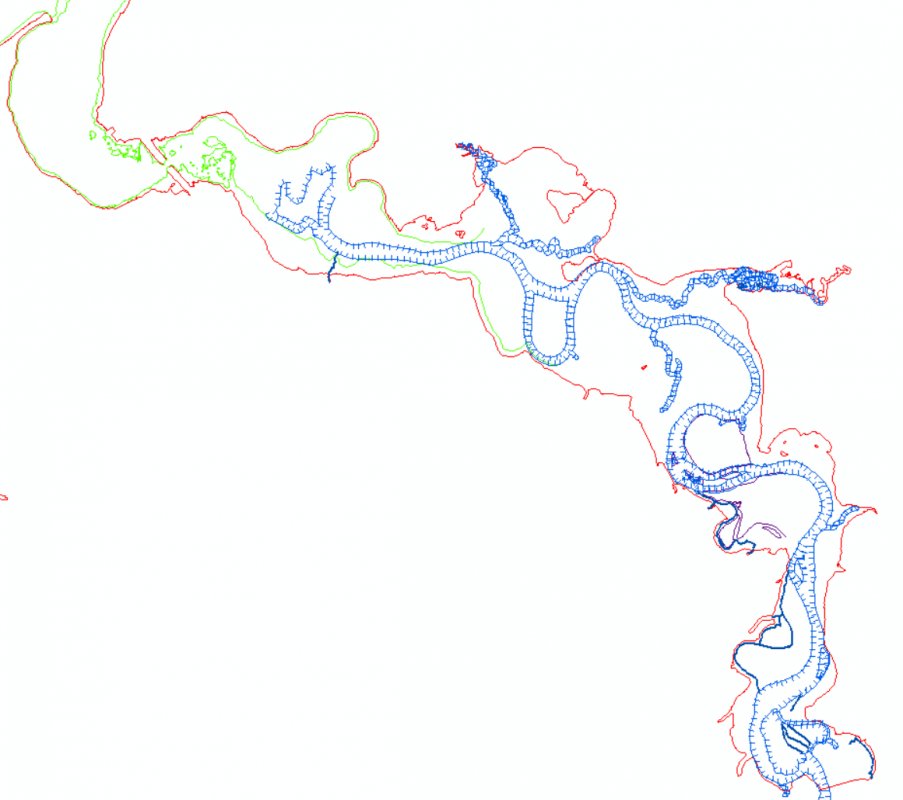

Вот картинки того, что на данный момент имею.ОВХ - общий вид части где есть что-то кроме береговой линии.БЗ с русловыми бровками.

Текущую версию можно скачать здесь: http://85.118.229.228/obsea.zip

Если будут проблемы со скачиванием - напишите (веб сервер пару дней назад запустил, специально для этого, сам проверил, вроде работает). Админы, - если есть желание, можете переложить файлик на фишингсиб и указать ссылку в комменте.

В архиве 2 шейпфайла ESRI. Их можно загрузить в Google Earth Pro (доступна бесплатно). Также наверняка есть конвертеры для всех типов навигаторов (для Гармина точно). В поле DEPTH (Глубина) аттрибутивной таблицы ObSea_isobath записана глубина изолиний для уровня воды 6м (стандартный летний). По этой колонке можно покрасить линии в разные цвета. Сразу скажу - изобаты глубже 3,5м отрисованы по ледовым снимкам и не заверены, так что за их точность не отвечу - придет лето буду выверять эхолотом. Для изобаты 5м присвоена по уровню воды в ОВХ на дату съемки (0,98м в верхнем бьефе). Для 4м изобаты глубина определена опытным военно-морским глазом :) В поле TYPE таблицы BZ_Relief указан тип элемента рельефа, если хочется показать разным стилем линий.

Точность географической привязки я бы оценил в районе +/-10м. Такова примерная точность привязки космоснимков (в т.ч. высокого разрешения, где мог сбивал их). С учетом точности GPS-навигаторов - раза в 2 больше. Однако по опыту использования на зимних рыбалках - дискомфорта по поводу точности не испытывал.

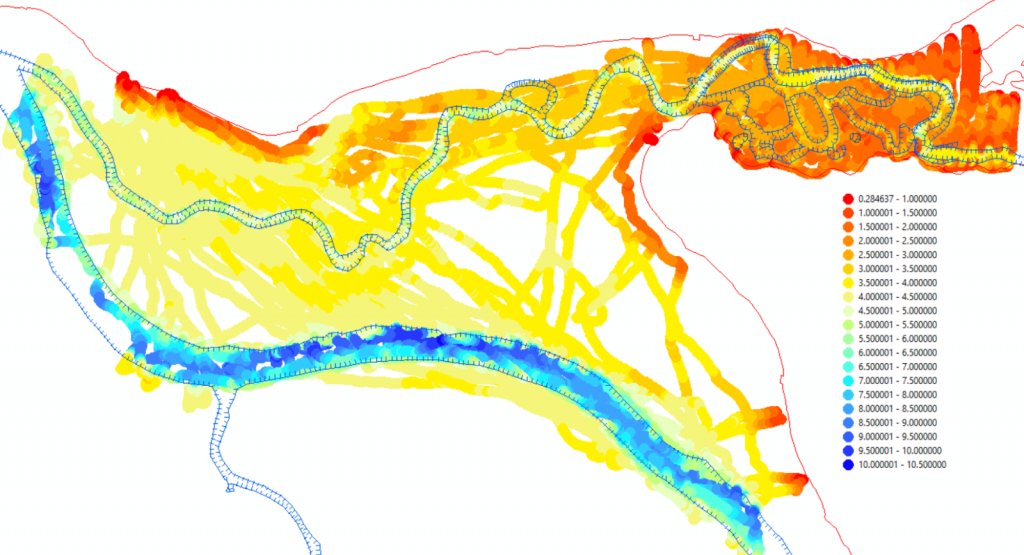

-А как быть с глубинами больше 5-6м, снова спросите вы? - И я вам обратно отвечу: нужно объединять усилия и собирать данные с картплоттеров, тогда со временем можно отрисовать интересующие участки. По картинке ниже видно, что можно получить с картплоттера (на отрисовку изолиний физически не хватило времени, а сегодня уезжаю на вахту..).Если есть добровольцы насчет поделиться данными о глубине - пишите комменты, буду признателен, через месяц (после вахты) организую способ передачи данных.

Также буду признателен, если кто-нибудь может поделиться архивом уровня воды в ОВХ, а то старую лавочку давно прикрыли, а на фишингсибе только с 2016 года :(

Получилось сумбурно, но я думал может данные будут интересны кому-то в преддверии последнего льда.

По мере дополнения и обновления данных - буду писать комменты.

,
1478 просмотров, 16 комментариев

Комментарии (16)

19 февраля 2018, 10:03
рейтинг: 421
откуда: Новосибирск
Делал для себя карту по Landsat 8 за разные годы и даты апреля.. Но очень много остаётся под водой.
+0 0
19 февраля 2018, 16:05
рейтинг: 7229
откуда: Новосибирск
Идея правильная, интересная. Меня только один маленький вопросик мучает. Вот есть же лоция ОВХ от навионикс. Да, она стоит вполне существенных денег, что то около 10 т.р. с копейками. Но ведь сколько времени и бензина придется потратить на самостоятельное изготовление карты. Наверняка получится гораздо менее выгодно. Или я что-то здесь не учитываю?
+2 0
19 февраля 2018, 16:57
рейтинг: 1020
откуда: новосибирск
admin, где можно купить лоцию ОВХ от навионикс?
+0 0
19 февраля 2018, 17:21
рейтинг: 7229
откуда: Новосибирск
филатов, вот официальный сайт http://navionics.ru/katalog-kart/itemlist/category/33-navionics-gold-small-rossiya. Там есть список дилеров.
+0 0
19 февраля 2018, 18:56
рейтинг: 1073
откуда: Новосибирск
admin, не учитываете несколько моментов:
1) карта навионикс не подлежит самостоятельному улучшению - это готовый коммерческий продукт тапа "жри что дают". Свободную карту пользователь может менять как хочет и добавлять любые интересующие объекты.
2) у меня например гармин, навионикс имеет ограниченную нишу поддерживаемых устройств (хотя гармин их купил недавно). Вижу что есть версия для IOS и Android, но почему то ограниченный набор устройств опять же..
3)У вас есть информация об источниках исходных данных этих карт и точности географической привязки?
4)бензина много, да, поэтому и предлагаю решать эту проблему совместно. Если есть люди готовые потратить полчаса-час на выгрузку данных о глубине со своих девайсов в общедоступные форматы - я смогу их увязать по глубине и добавить на карту.
+0 0
19 февраля 2018, 19:16
рейтинг: 7229
откуда: Новосибирск
Poruchik, хорошо, я понимаю ваши аргументы. Честно, я не готов что-либо по ним сказать, т.к. не пользовался картами навионикс. Но я очень хочу обзавестись таковой к началу сезона.

Ваш проект безусловно интересен и достоин внимания, особенно если удастся найти достаточно единомышленников. Давайте посмотрим еще что тут люди в комментариях скажут. Если тема пойдет, то она на долго. Соответственно и размещать ее лучше на форуме, он больше подходит для больших обсуждений и длительных проектов.
+0 0
19 февраля 2018, 19:39
рейтинг: 1073
откуда: Новосибирск
admin, согласен, поместил в статьи, потому что тут можно вставлять картинки, хотелось наглядно показать.. если не возражаете добавлю весть с водоема со ссылкой на статью - 99% пользователей читают только вести?
+0 0
19 февраля 2018, 20:47
рейтинг: 7229
откуда: Новосибирск
Poruchik, нет, в вести не надо. Надо на форум .
+0 0
21 февраля 2018, 14:36
рейтинг: 180
откуда: НСК
Планирую к сезону приобрести эхолот с картплоттером, без проблем буду делиться замерами)
+0 0
24 февраля 2018, 12:17
рейтинг: 1111
откуда: Энck
Все ничего, только как с поправками по уровню в разное время, и по волнению. Это тогда нужны треки снятые в штиль и при известном уровне воды ... В волну у меня треки все с гребенкой, не соответствующей действительности....
+0 0
25 февраля 2018, 3:28
рейтинг: 1073
откуда: Новосибирск
_malic, гребенка это мелочи, интересный нам рельеф особо не замаскирует. На нижней картинке данные за сезон 2017 с июля по октябрь. Уровень воды можно и не знать (кроме уровня понадобиться заблуждение сонара). Свои треки сбивал по местам с плоским дном в итоге все сбилось в пределах 0.1м. Данные писал и в штиль и в волну, больших ошибок не заметил. Точность GPS думаю более серьёзные ошибки вызовет, чем волна при записи.
+1 0
26 февраля 2018, 13:39
рейтинг: 212
откуда: Обь
Есть уровни воды в ОВХ с 12.04.2010 по 27.07.2010, 12.04.2011 по 27.07.2011, 12.04.2012 по 27.07 2012, 12.04.2013 по 27.07.2013, 12.04.2014 по 27.07.2014, 12.04.2015 по 27.07.2015. Могу предоставить.
+0 0
27 февраля 2018, 8:03
рейтинг: 1073
откуда: Новосибирск
aleks16121974, спасибо! Написал в личную.
+0 0
28 февраля 2018, 16:09
рейтинг: 1160
откуда: Новосибирск
В свое время, когда Navionics еще был открытым выгружал его данные через SAS Planet. Есть данные Sonar chart по БЗ и по ОВХ от Завьялово и ниже в формате MBTiles (подходит, например, для Навигатора рыбака на андроиде).
https://yadi.sk/d/7TGZpRpe3SrYJE
Может полезно будет
+0 0
отредактировано 4 марта 2018, 12:31
5 марта 2018, 16:13
рейтинг: 1073
откуда: Новосибирск
Evgenyc, Спасибо за ссылку. Посмотрел. Еще раз убедился, что надо продолжать, то что начал. Примерно догадываюсь как этот "продукт" сделали. Отрисовали контуры берегов. Отрисовали контуры русел с неких древних карт и сделали интерполяцию изолиний по весьма редкой сетке замеров глубины, причем непонятно какой уровень воды принят за 0. В итоге контуры рельефа совсем не те что в натуре и много чего отсутствует.. Тем кто на быстром моторе со структурником и первый раз на водоеме может быть полезно, а в остальном... решайте сами. Для зимнего поиска точно не вариант...
+0 0
отредактировано 5 марта 2018, 16:13
18 июня 2018, 17:09
рейтинг: 1160
откуда: Новосибирск
Poruchik, как раз и использую их зимой - жопа, только очень приблизительно попадают.
Лодки нет, так что тут я к сожалению не помощник. А идея хорошая, жаль что народ не откликается.
Получается сейчас отрисовано, то что видно на картах в низкую воду? Сам всегда шаманю, просматриваю места где планирую рыбачить в низкую воду, но я только точки расставлял с комментариями в яндекс картах, что так рисовать можно даже не знал
+0 0
отредактировано 18 июня 2018, 17:42
