Главное в любой жерлице – универсальность и надежность в фиксации живца, чтобы он сам не делал ложную сработку и не убегал прятаться на дно в траву. При этом, на удар щуки сразу должна идти размотка. Если фиксацию усилить чрезмерно – опять плохо, без размотки щука сразу выплюнет живца. Азы, конечно, но в этом и есть мысль любой реально работающей жерлицы.
Вариант 1.
Более 10 лет назад подсмотрел в журнале оригинальную схему, попробовал – работает. Ввел кое-какие дополнения и изменения, о которых ниже. Мой максимум на эту жерлицу 8.45 кг, наш товарищ Миша «срисовал» схему и взял на 10.5 кг на озере в ТО у «Куркуля» (вот же наградил «Молоток» хорошего человека Игоря безобразным ником!)

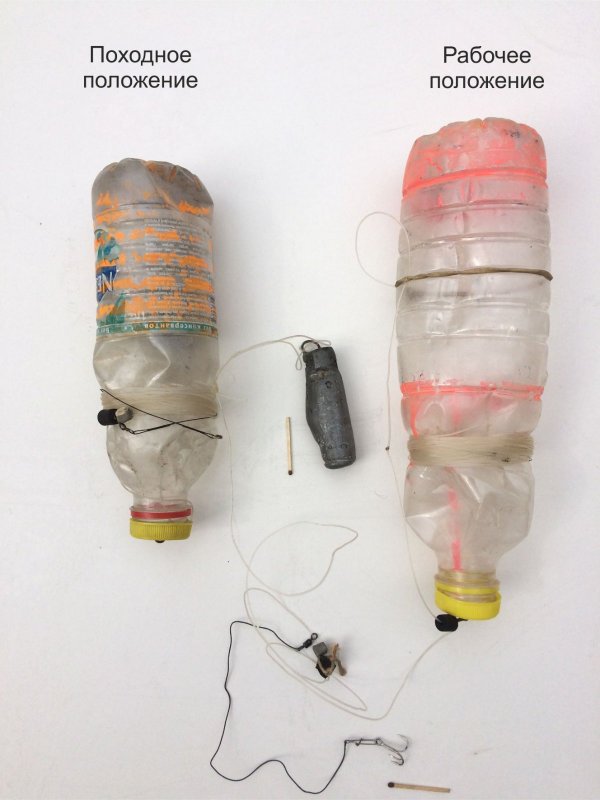

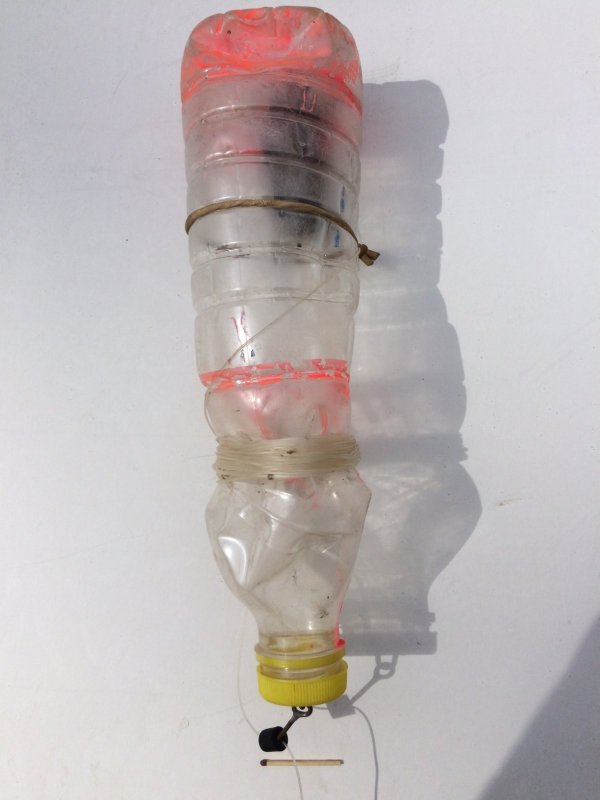

Вот так это выглядит в сборе и в походном положении (внешний вид рабочий, извиняйте). Удобно, что все размещается внутри бутылки, снимаю лишь тройник чтоб не тупился о груз.

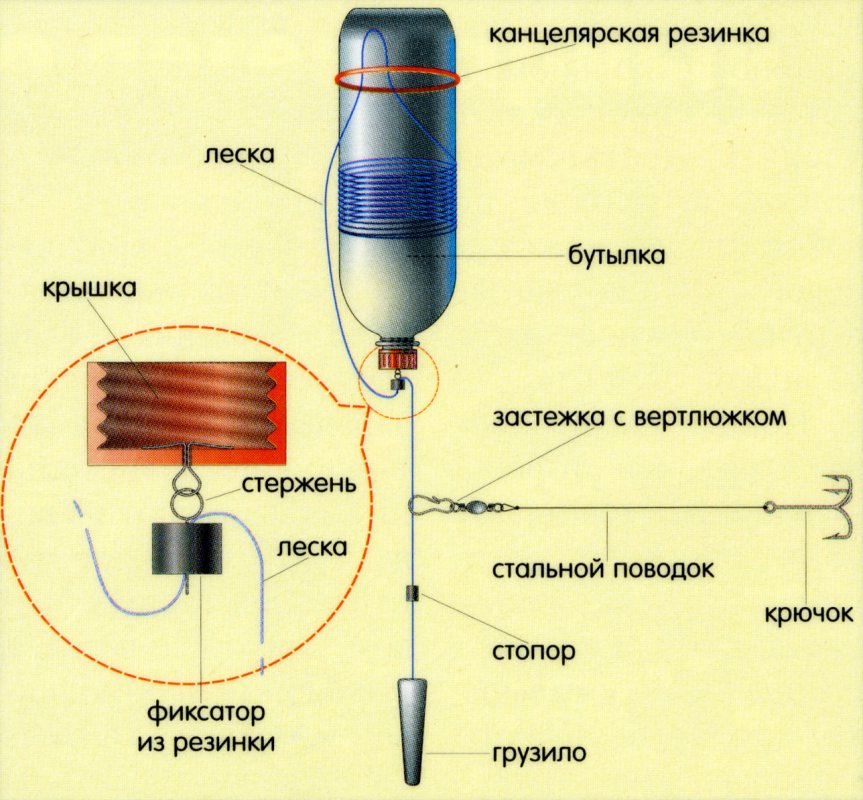

Исходная схема из журнала за 2006 год.
Вообще говоря, здесь нарисовано все верно на 97%, но мои 3% считаю архиважными, доходил до них практикой…

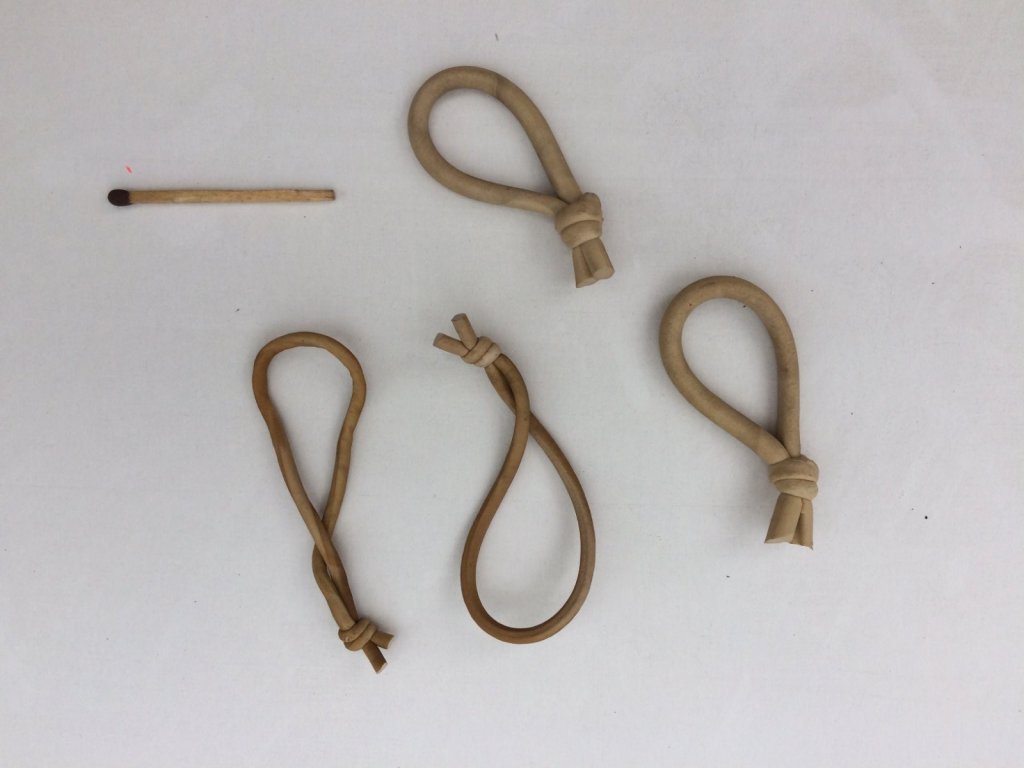

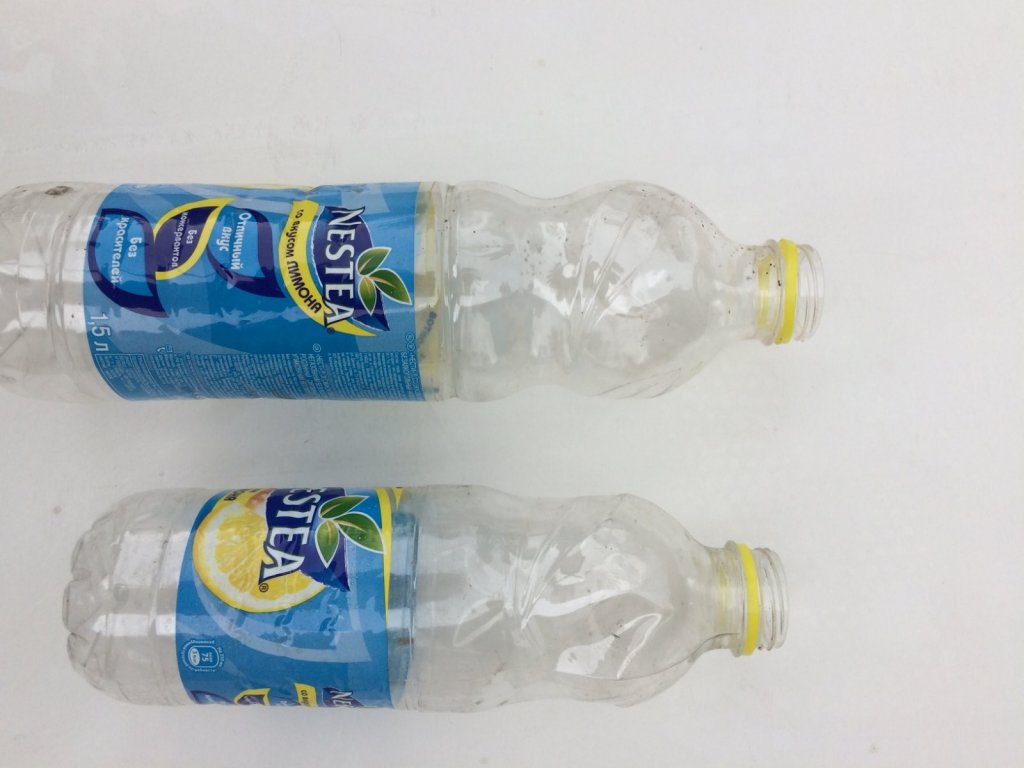

Я использую бутылки из-под холодного чая, т.к. широкая горловина и в середине будто специально место для лески. Резинку на бутылку лучше взять «венгерку» и самому наделать из нее колец.

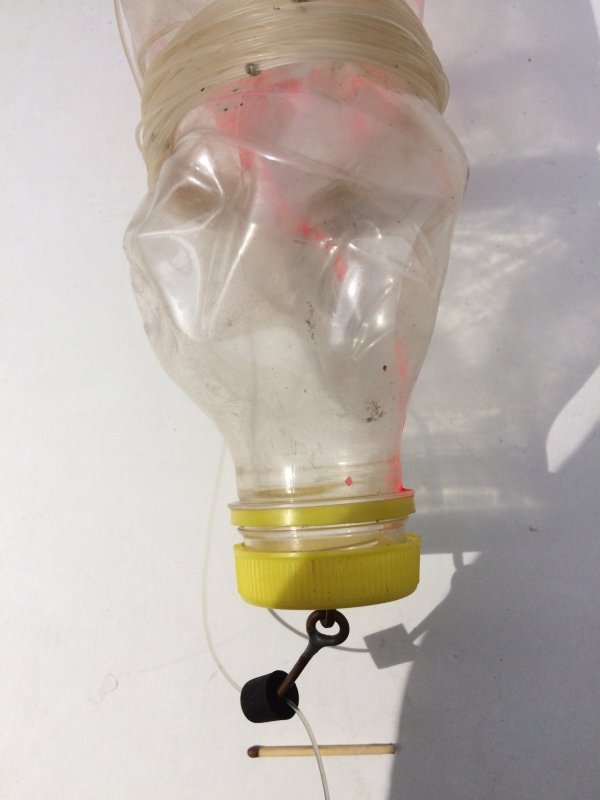

Вся хитрость в пробке и в фиксации лески резинкой по штырьку (очень внимательно см. схему еще раз!).

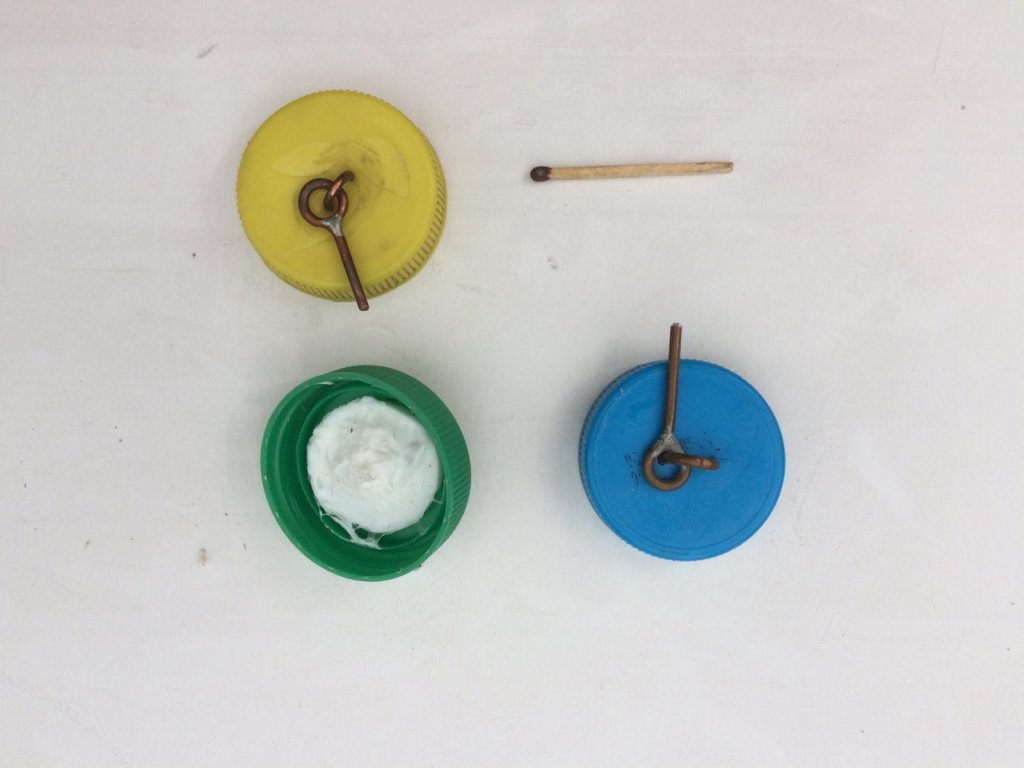

Усики внутри пробки замазываю любым герметиком для сантехники.

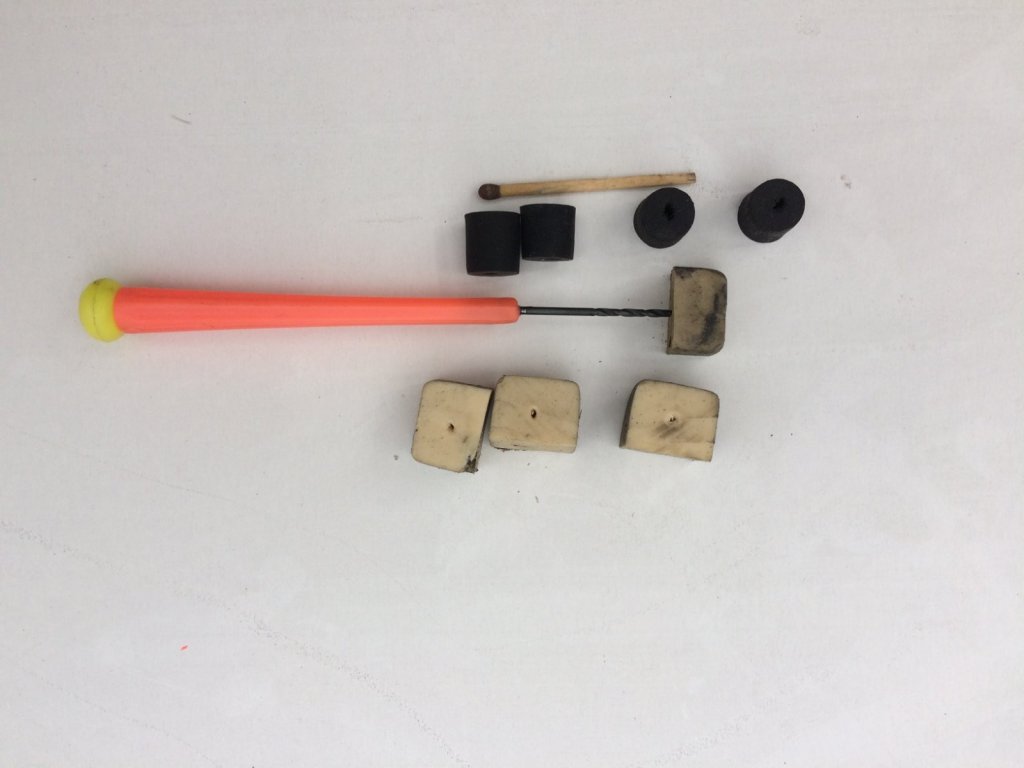

Резинку-фиксатор надо подобрать из максимально плотной резины, микропорка не подойдет. В резинке просверлить отверстие ровно по диаметру штырька на пробке. Форма резинки м.быть не обязательно цилиндр, можно и кубиком. На худой конец, подойдет стирательная резинка (будет менее долговечно), но надо брать максимально твердую.
Дырочку в ней можно делать и ручным сверлышком, диаметр надо поменьше чем у штырька, т.к. ластик легко разнашивается. Зато резать ластик очень просто.
Лески я наматываю метров 6-8, т.к. мои глубины постановки жерлиц обычно 1.5 – 3.5 м, использую 0.6-0.8 мм. Шнур не рекомендую, собирает всякую грязь в воде и плетет сам себя.

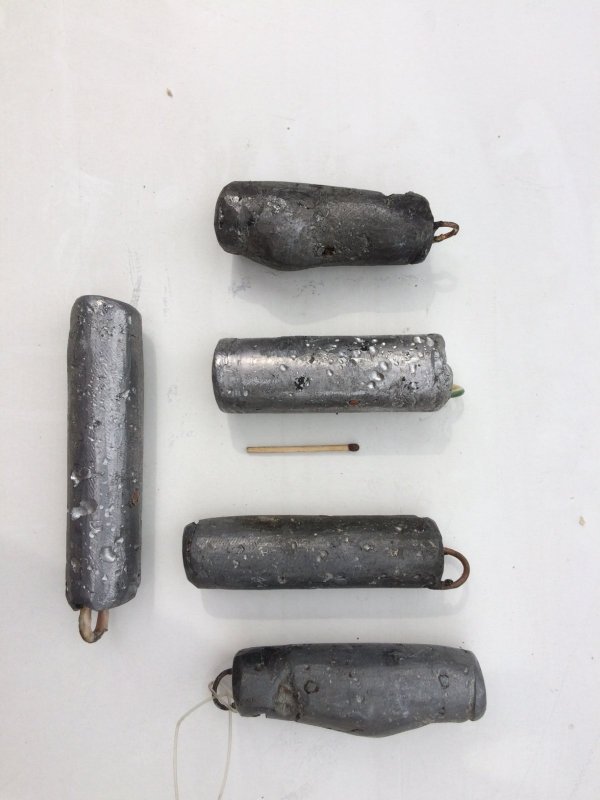

Последние хитрости. Грузы отливал сам приличного веса и чтобы входили в горловину бутылки.

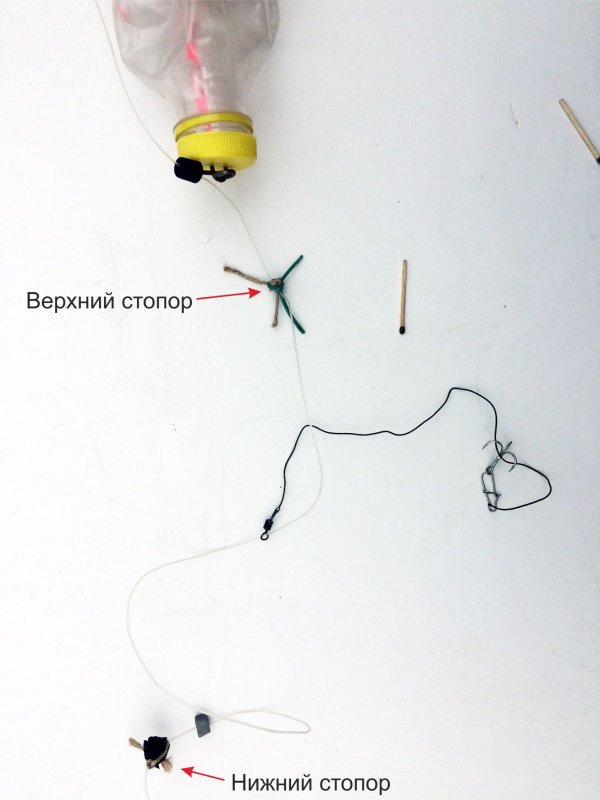

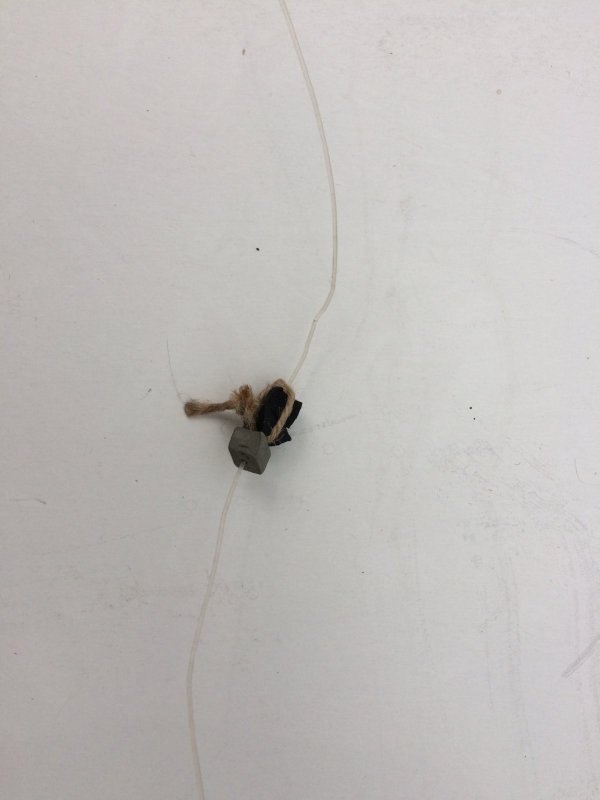

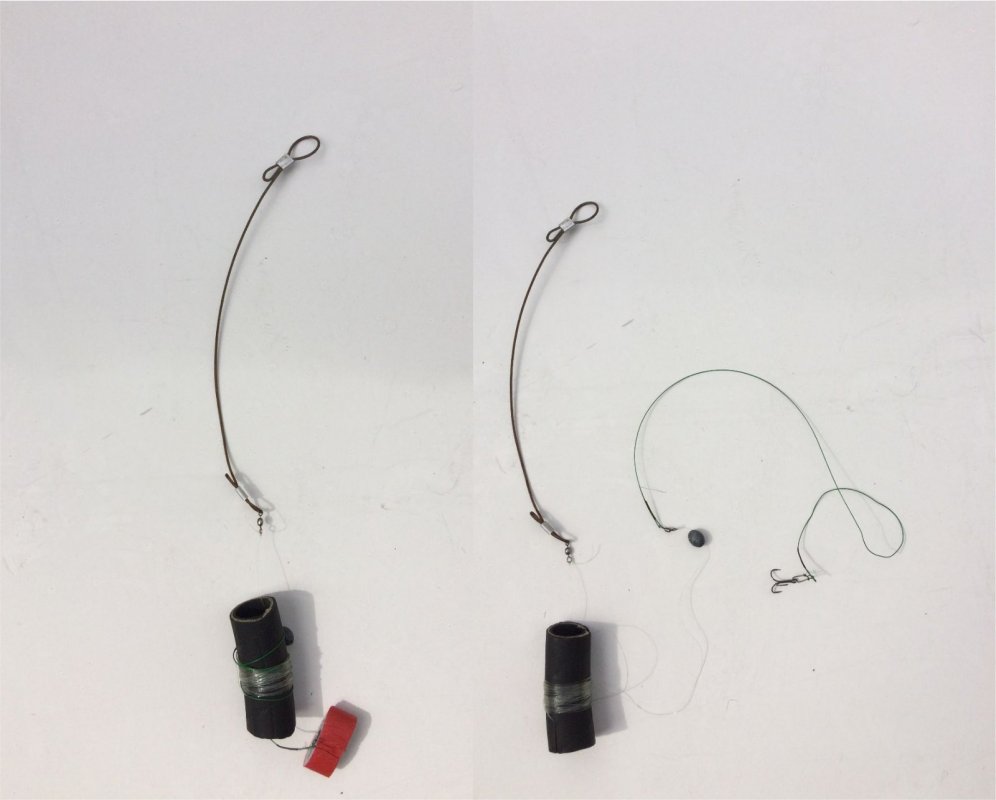

Стопор делается не только нижний (сантиметров 60 от груза), но и верхний (сантиметров 30 от зеркала воды). Дробины не пойдут, их либо живец смещает, либо они травмируют леску. Я как попало наматывал с несколькими узлами резинку для денег или кусок шпагата,
можно сюда же подфиксировать кусочек резинки.
Перед установкой жерлицы наливаю в бутылку грамм 100 воды для лучшей остойчивости. В рабочем положении при правильной постановке бутылка стоит вертикально, после щучьей хватки бутылка ложится на бок и крутится от смотки лески. Зрелище скажу я вам! Если не удается поставить вертикально – не беда, все работает аналогично и в лежачем положении, только меньше наглядности. Дело навыка.
Эта жерлица хороша для спокойной воды: озера, заводи, протоки, курьи, закоска. Большая щука, безусловно, утащит баллон от места установки, но не очень далеко. Яркой краской покрываю половину баллона чтобы легче искать. Были случаи, что заводила в коряги, бывало, что и отрывала (м.быть намотав на зубы). На рыбалке без потерь не бывает, не жаль.
Вариант 2

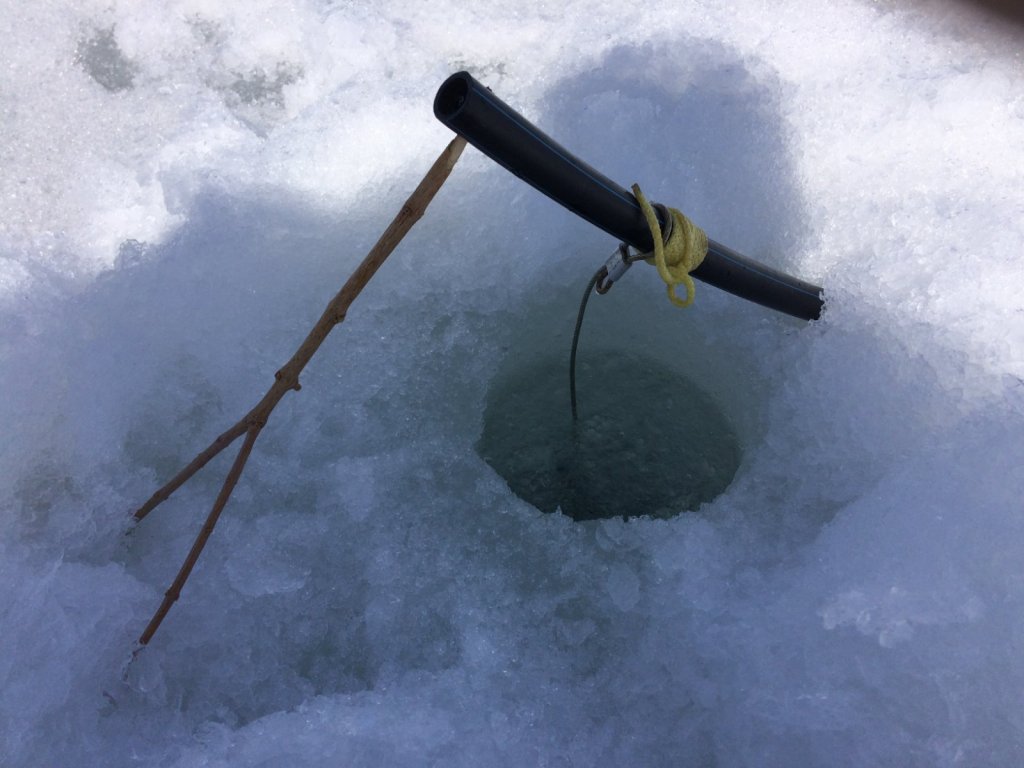

Подходит для случаев нависания деревьев над водой. Таких мест на озерах в ТО более чем. Эта жерлица зимняя, я ее называю «дедовская» или «погружная».

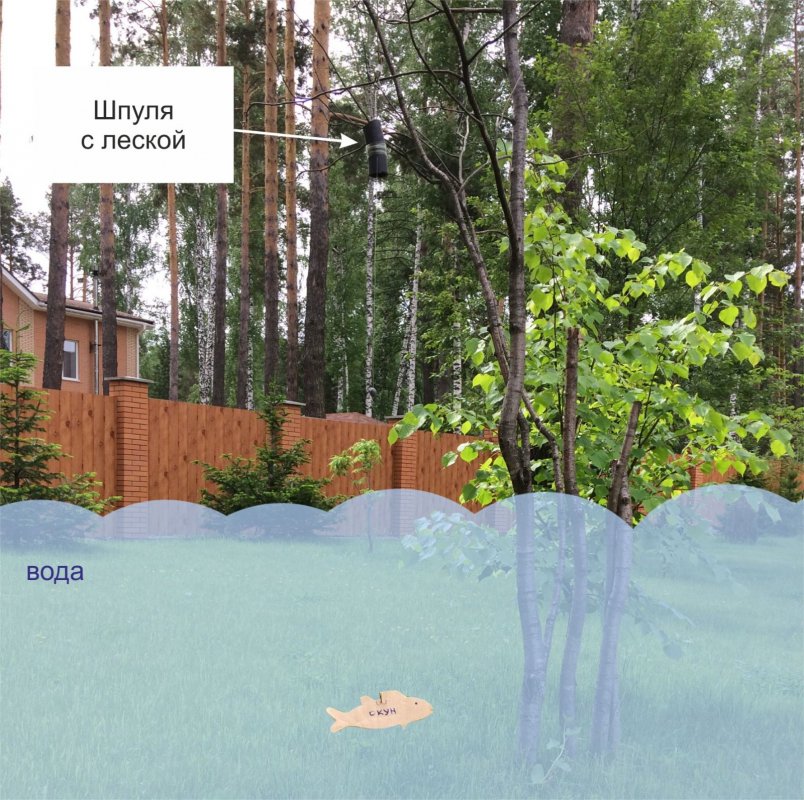

Она привязывается за тросик веревкой к ветке, шпуля, в отличие от зимы, висит над водой. Все очень просто и надежно. Трубка-поперечина летом не нужна.
Чтобы легче находить жерлицу, следует привязать что-то яркое к ветке – с воды сразу виднее.
В сильном коряжнике лучше эту жерлицу не ставить, щуку не взять, запутается. Когда нет нависающих деревьев, то можно ее крепить и к шесту, лишь бы шпуля висела свободно и не касалась шеста.
P.S. Оба варианта для установки с лодки. Как ловить щуку с берега хорошо изложено в книге у Леонида Сабанеева.
Удачи на воде и ярких эмоций!
Могу подарить Вам 1 шт для съемок и испытаний, т.к. я нормально ловлю такими жерлицами уже более 10 лет. Пишите в почту...
Когда щука заглотит живца или засечется за тройник и смотает всю леску с баллона, то только тогда она сможет сдвинуть груз.
Если есть сомнения - делайте без верхнего стопора, но не забудьте то, о чем я написал ранее...
