Грузило-колышек для кукана. Продолжение заметки "Кукан универсальный"

Громаков Юрий Георгиевич
Громаков Юрий Георгиевич 138 Москва
26 марта 2020, 23:22

    Добрый день.

    Заранее извиняюсь за корявое название детали, другое не придумал.

    Просматривая варианты самодельных куканов в интернете я, для себя, разделил их по назначению на две группы:

1. Куканы для ловли с лодки имеют длину от 1м до 3м. Нижний конец кукана оснащен петлей для крепления грузила, чтобы рыба на кукане не плавала вокруг лодки. Грузила изготавливаются из различных металлов (как правило из свинца), различных форм и весом от 300г. до 1кг.

2. Куканы для ловли с берега имеют длину от 2м до 5м. Конец кукана иногда оснащается поплавком.

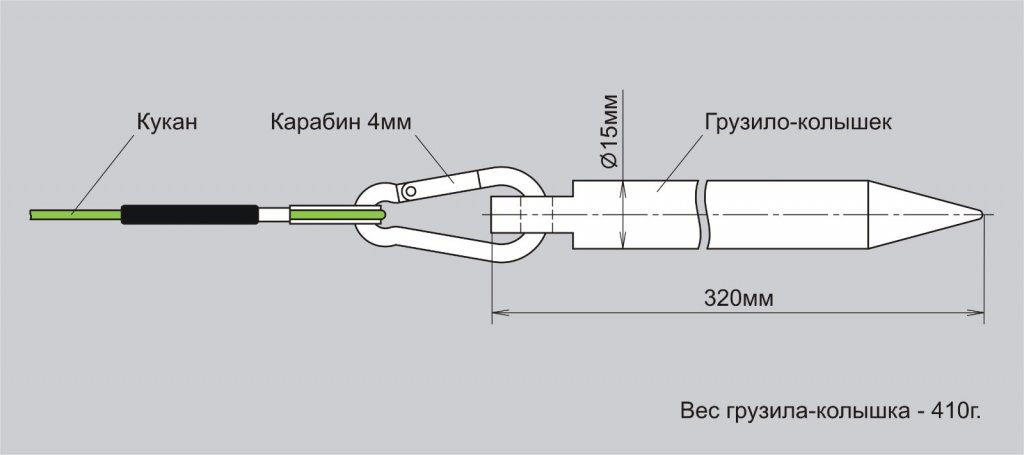

    Мне захотелось разработать "универсальный кукан" (см. предыдущую заметку), поэтому длину кукана я сделал равной 2м (2м считаю оптимальными для рек с течением), а грузило выполнил в виде колышка из стального прутка. В лодке грузило-колышек пристегивается к кукану дополнительным карабином, а на берегу забивается любым камнем в землю у кромки воды на глубину 30см, к нему пристегивается кукан. Это актуально в тех местах где у воды нет деревьев или кустов. Вес грузила-колышка - 410г.

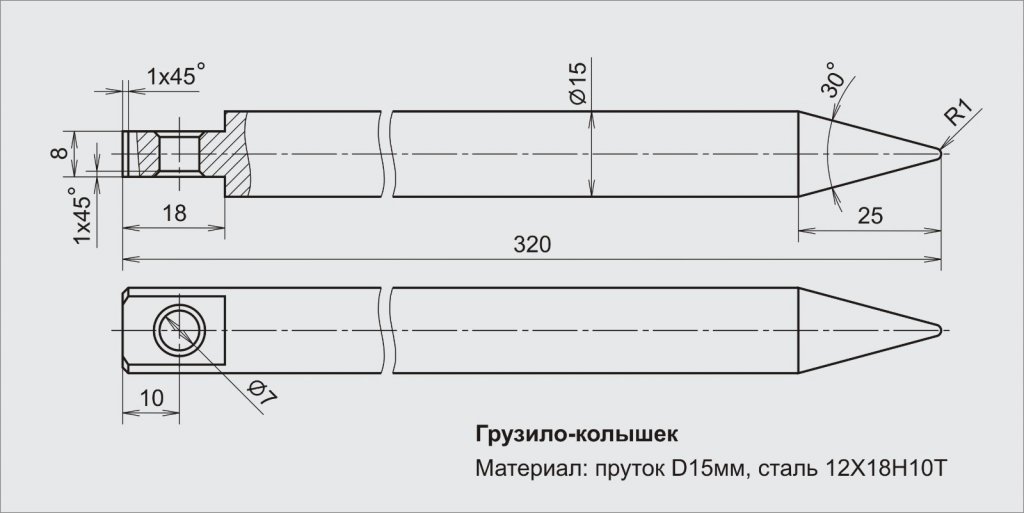

    Ниже приведем рабочий чертеж этой детали. Она изготавливается из стального прутка диаметром 15мм (можно использовать прутки диаметром 14мм или16мм) из стали 12Х18Н10Т - самая распространенная нержавеющая сталь. За рубежом есть похожая сталь марки 1810. Большинство импортных кастрюль, крышек сковородок и т.д. сделаны из этой стали. Если помните, в 90-е годы шла массированная реклама посуды Цептор, якобы она изготовлена из специальной, полезной, пищевой стали 1810. Доверчивые россияне покупали эти кастрюли за не малые деньги. А мужики-то не знали, что они уже несколько десятков лет едят советскими штампованными ложками и вилками из мисок из такой же специальной, полезной, отечественной стали. Но я отвлекся. Можно использовать любую другую нерж. сталь, латунь, бронзу или, наконец, простую углеродистую сталь, только придется каждый раз протирать грузило насухо после использования. Удельные веса у этих металлов не сильно отличаются. Длину грузила-колышка, также можно изменить на свое усмотрение.

    В связи с короновирусом эту деталь изготовить не успел поэтому привожу чертеж, а не фотографию.




Лучшие комментарии
Gori72
Gori72 227 Новосибирск
26 марта 2020, 23:29
Юрий Георгиевич, Вы случайно подкалиберные снаряды не разрабатывали? Шутка конечно, но похож на грузило-колышек!
Комментариев7
Gori72
Gori72 227 Новосибирск
26 марта 2020, 23:29
Юрий Георгиевич, Вы случайно подкалиберные снаряды не разрабатывали? Шутка конечно, но похож на грузило-колышек!
Громаков Юрий Георгиевич
Громаков Юрий Георгиевич 138 Москва
27 марта 2020, 03:36
Спасибо, оценил. Нет, работал в цветной металлургии.
Gori72
Gori72 227 Новосибирск
27 марта 2020, 16:28
@Громаков Юрий Георгиевич, 410 грамм - такой вес - почему?
Громаков Юрий Георгиевич
Громаков Юрий Георгиевич 138 Москва
27 марта 2020, 17:38
Это не авиация, где разработчики пляшут от веса детали.
Обычно вычерчивают деталь с оптимальными размерами, а, затем, высчитывают вес по факту.
Конечно, предварительно оценочно прикинул вес колышка из прутка диаметром 15мм, найдя вес погонного метра.
Если бы результат не устроил не взялся бы чертить.
Gori72
Gori72 227 Новосибирск
27 марта 2020, 20:38
@Громаков Юрий Георгиевич, я не плохой человек.. Служил на БМП-3 - Курганского - Машиностротельного завода. Не дурак..
Gori72
Gori72 227 Новосибирск
27 марта 2020, 20:50
Светит не знакомая зезда. Снова....
Громаков Юрий Георгиевич
Громаков Юрий Георгиевич 138 Москва
28 марта 2020, 05:56
Да я не обиделся. Наоборот посмеялся. Ценю хороший юмор.
