Самодельные гибридные двигатели (отчеты и техинформация)

[Alexander_hard]

Re: Самодельные гибридные двигатели

Приветствую. Также собрал гибрид. Покупалась плита+ втулки+ вал с муфтой на мотодоге.
Двигатель Чемпион G200VK.
Дейдвуд Ветерок 8.
Винт грузовой ветерок 8, 210х160.
Лодка: фрегат 330 FM ligt, вес 44 кг.
Скорость в одного (100кг) - 12 км/ч;
В двоём (100+70) - 9-10 км/ч.
Пробовал менять угол, высоту двигателя. Изменений по скорости минимум...
Обороты двигателя порядка 3600.
Идёт в водоизмещающем режиме чтобы не делал...



[s.29]

Re: Самодельные гибридные двигатели

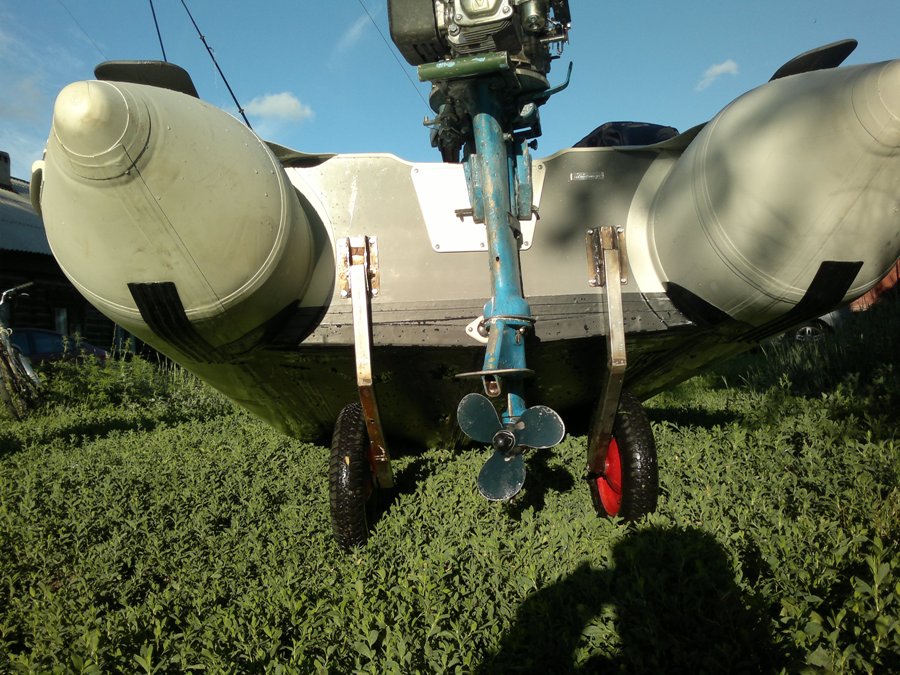

1-лодка кайман 330.киль надувной.2-чемпион160+москва10.3-РО отключён путём разборки,головка резана на 1мм,опережение зажигания распиловкой ушей катушки,карб от Ч-200,выхлоп в воду.4-с нагрузкой 2чел 100кг+70кг на стреловском винте при оборотах 4200-4400 глис,но нагреваеться в жаркую погоду,на винте камы при 4700-5000 всё отлично.5-движок надо от 200кубиков



[stanisl]

Re: Самодельные гибридные двигатели

1-лодка кайман 330.киль надувной.2-чемпион160+москва10.3-РО отключён путём разборки,головка резана на 1мм,опережение зажигания распиловкой ушей катушки,карб от Ч-200,выхлоп в воду.4-с нагрузкой 2чел 100кг+70кг на стреловском винте при оборотах 4200-4400 глис,но нагреваеться в жаркую погоду,на винте камы при 4700-5000 всё отлично.5-движок надо от 200кубиков

а скорость какая и фото или ссылки что бы можно было увидеть. внизу есть строка вложения, жмёшь и вставляешь Это моё пока до 22 км/ч разогнал.



[stanisl]

Re: Самодельные гибридные двигатели

Это моё пока до 22 км/ч разогнал.[/quote]
поставил грузовой винт от В12 до 26км/ч



[perekurize]

Re: Самодельные гибридные двигатели

ЛОДКА ГРУПЕР 330 НДНД ВЕС 27КГ НОГА СТРЕЛЫ 5 ДВС ЧЕМПИОН 5,5 ЛС Р.О ОТКЛЮЧЕН МОЙ ВЕС 80КГ +10 ШМУРДЯКА СКОРОСТЬ С ВИНТОМ СТРЕЛЫ 19КМ НО БЫЛ ВЕТЕР И ВОЛНА



[stanisl]

Re: Самодельные гибридные двигатели

расход бенза тоже пишите. у меня лончин 200 на 25м бака хватает, регулировочных винтов нет. куда лезть?



[russ2]

Re: Самодельные гибридные двигатели

Лодка Altair SIRIUS-335 STRINGER
Двигатель чемпион 200 ограничитель убрал.
В одного пуля!! Вдвоем на глис выходит легко я 77 кг + пассажир 90 кг + примерно 15 кг шмурдяк.
Бензина мне кажется жрет не мало (родного бака на час не хватает) Но это не напрягает.
Напрягает то что как мне кажется греется, минут 10-15 ходу почти на полном газу и на картере руку не удержишь (не шипит). Зимой попробую притереть клапана и поставить шайбы под пружины, думаю это должно благоприятно сказаться на температуру и расход.
Скоро зима и будит время по колдовать с двигателем.



[JAWA0110]

Re: Самодельные гибридные двигатели

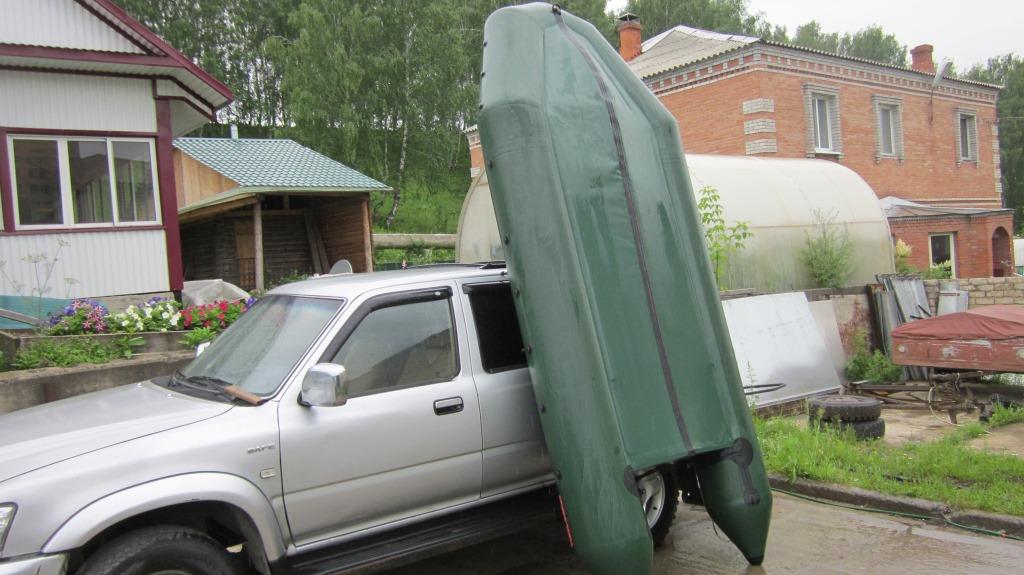

Лодка ТАЙГА 340
ширина — 1420 мм
длина — 3400 мм
D баллона — 380 мм
Количество отсеков 3+1
Пол жесткий, кильсон
Грузоподъемность — 380 кг
Количество пассажиров — 3 чел
Полная масса изделия — 38 кг
Транец 38 см

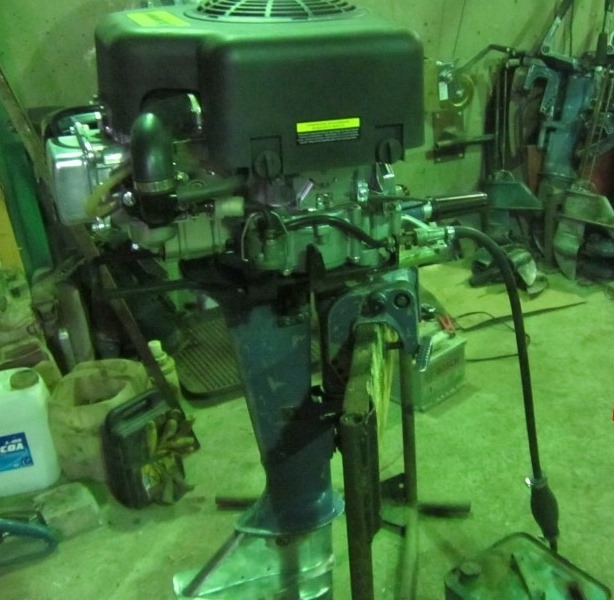

ПЛМ Чемпион G340VKЕ + Ветерок 12 У; http://www.youtube.com/watch?v=KCnGzU7bV_4
генератор,
электростартер,
б/насос,
выносной б/бак
РО отключен
Винт от ПЛМ Нептун 23

Загрузка:
1 человек (95кг) - режим глиссирования, 35 км/ч,
2 человека (95+85=180кг) - режим глиссирования, 32 км/ч
http://www.youtube.com/watch?v=3ZwVYRkvWUo



[Veter1981]

Re: Самодельные гибридные двигатели

https://www.youtube.com/watch?v=tirKUJ-53r8

Испытания на воде показало: скорость с тяговым винтом 22 км/ч с одним человеком, скорость с двумя 20 км/ч.
https://www.youtube.com/watch?v=N5lmWnD0EhMъ
https://www.youtube.com/watch?v=Imr63X7jrN4
https://www.youtube.com/watch?v=SebQCUmYdoU

Сняли воздушный фильтр и поставили скоростной винт не пиленый и скорость сразу возросла до 30 км/ч с одним человеком, с двумя скорость 14 км/ч, на глиссер не выходит. Надо пилить винт, что бы было легче крутить.
https://www.youtube.com/watch?v=XrHqqwabMx0



[stanisl]

Re: Самодельные гибридные двигатели

МИХАИЛ ВАВИЛОВ из Касимов Рязанская обл.
Испытание всех винтов ветерка 8-12:
1. https://www.youtube.com/watch?v=uhi__EL ... e=youtu.be
2. https://www.youtube.com/watch?v=tnXyRzG ... e=youtu.be
3. https://www.youtube.com/watch?v=KuWBwBW ... e=youtu.be
4.https://www.youtube.com/watch?v=ecd-Zb8 ... e=youtu.be
5.https://www.youtube.com/watch?v=SEc0m3l ... e=youtu.be
...............
Сообщение 2010vmi » 26 июн 2015 03:48
Ну все вроде выложил..Только сильно не ругайте. Ведь первый раз!! САМ,, Что не поняли спрашивайте.А так думаю в зиму другую лодочку изготовить из 4ки фанеры с оклейкой с наружи в один слой стеклоткани и из нутри по швам. и удлиннить на 30-40 см . Для двоих маловата.. Я поехал один накидал шмурдяка.. кобелю аж места не осталось..Шутка. Для одного хватает но козлит при старте..
http://homeverf.yakutia.ru/cartop/

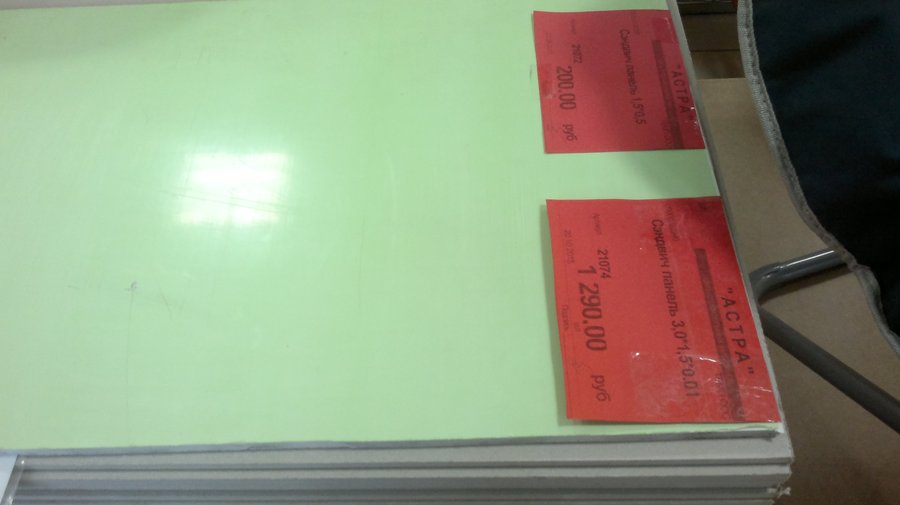

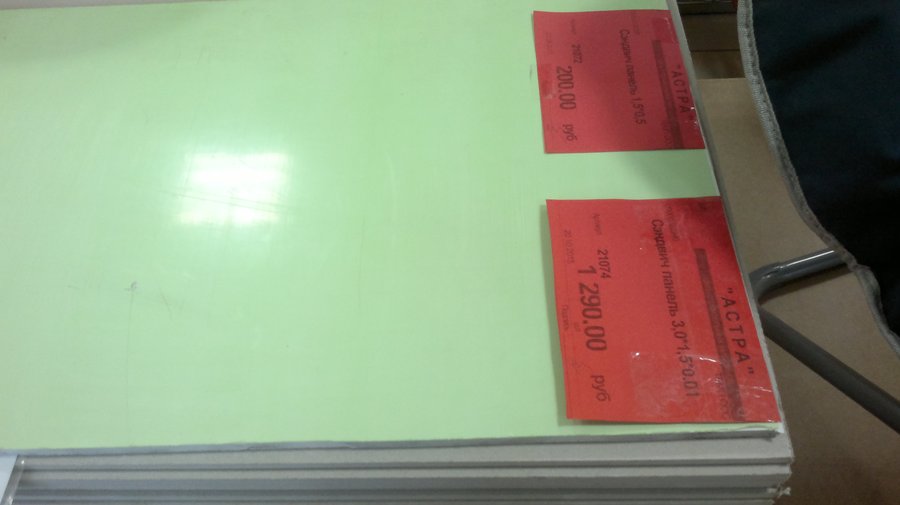

>>>>> есть вопросы; как транцевую доску и планширь закрепить, чтобы выдержала гибрид 200см3, мне подсказали из сэндвич панелей делать. хочу супер лёгкую лодку сделать для рыбалки



[Antel]

Re: Самодельные гибридные двигатели

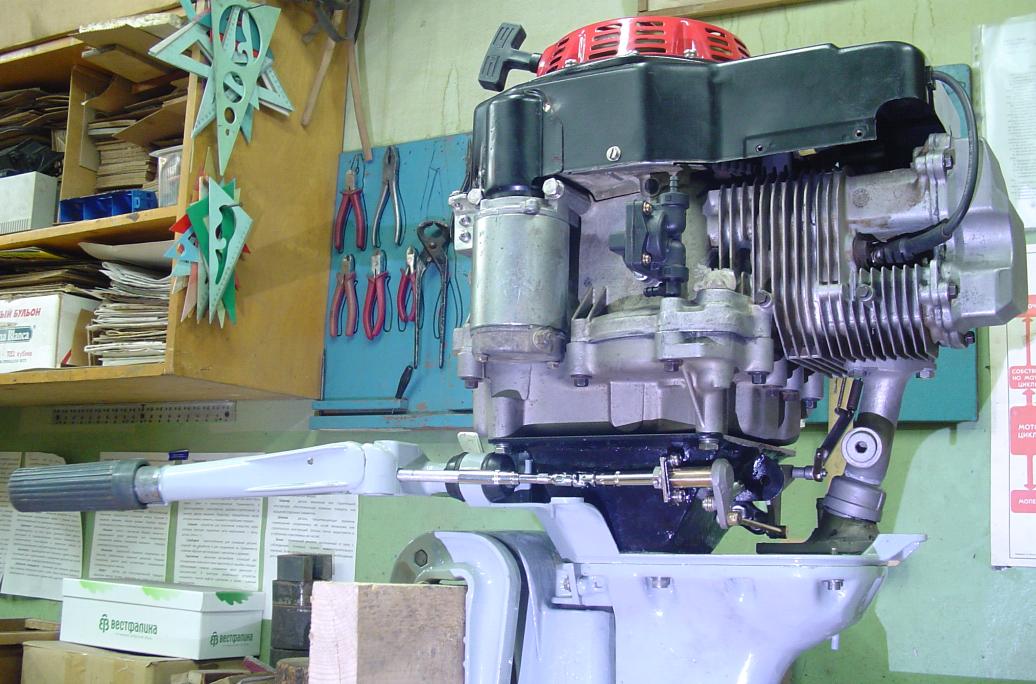

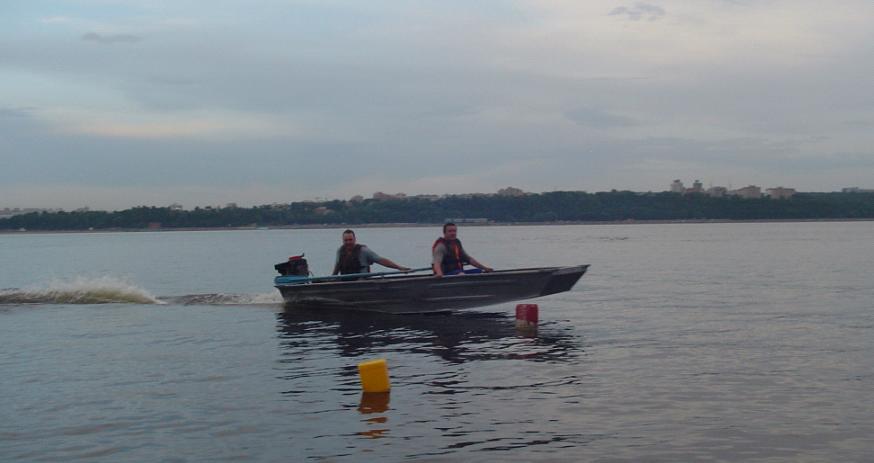

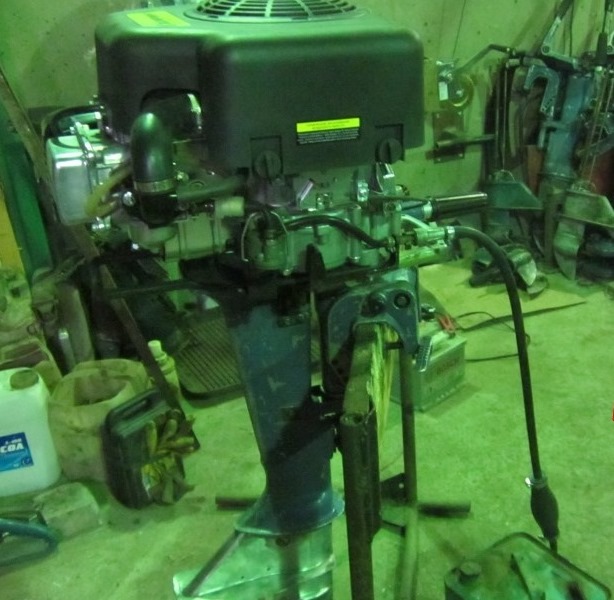

Лодка Казанка 6
вес 80 кг

ПЛМ Kohler CV12.5 + Привет 22 = Приколер
объём 420 см^3
12.5 сил
генератор
электростартер
б/насос
маслонасос
маслофильтр
гидрокомпенсаторы клапанов
балансировочный вал
РО не отключал
Винт Привет 22 скоростной


При нагрузке 320 кг скорость 33 км/ч, а после поднятия транца на 40 мм - 34 км/ч
3800 оборотов - регулятор ограничивает обороты.



[s.29]

Re: Самодельные гибридные двигатели

Так как в электронике я несилён,возник вопрос как две катушки зажигания вывести на одну свечу ,хочу на своём чемпионе сделать опережение зажигания путем установки двух катушек и переключатся между ними трёхходовым переключателем путем шунтирования на массу,только не знаю если высоковольтные провода соединиться на свече будет ли работоспособна конструкция, может кто просветит?Если такая электросхема не гуд то изготовлю ввёртыш переходник для установки двух свечей



[Gas_man]

Re: Самодельные гибридные двигатели

Сегодня приобрел второй движок с вертикальным валом Champion g200vk для постройки гибрида. Первым движком был Lifan 1P70FV. При запуске его, заметил, что Champion тише работает. И управление у них отличается. Champion слабо реагирует на рычаг управления газом, а у Lifan этот же рычаг перекрывает ВЕСЬ диапазон (назову ТАК) - "открытия дроссельной заслонки".
Если я ошибаюсь - поправьте.



[Bushik]

Re: Самодельные гибридные двигатели

РЕБЯТА :!: ЗДЕСЬ ВАМ НИ КТО НЕ ОТВЕТИТ :!: :!: :!: :!: :!:
ВОПРОСЫ - В ТЕМУ Самодельные моторы для лодок или каждому в "личку"
ЗДЕСЬ ТОЛЬКО ОТЧЕТЫ



[KLD]

Re: Самодельные гибридные двигатели

Мужики, эта тема создавалась для отчетов. Специально, чтобы не засорять обсуждениями, для сбора статистики и обобщения опыта всех пользователей гибридов. Для общения и решения текущих вопросов есть другая тема.
http://www.fishingsib.ru/forum/forum70/topic2421.html



[PILIGRIM161]

Re: Самодельные гибридные двигатели

Лодка муссон 2800 ,пол книжка.Двигатель чемпион 160+дейдвуд ветерок.Мой вес 103 кг,лодка 25кг.Винт скоростной В- 8 ,не пиленный.Транец нарощен на 4 см. Река Дон.Против течения(ветер в спину)18 км.ч.По течению но против ветра 21 км.ч.Регулятор оборотов не отключал.



[PILIGRIM161]

Re: Самодельные гибридные двигатели

сегодня все таки нашел грузовой винт 210*160 в-8..а днях опробую.По результатам отпишусь.



[JAWA0110]

Re: Самодельные гибридные двигатели

сегодня все таки нашел грузовой винт 210*160 в-8..а днях опробую.По результатам отпишусь.

Не плохо было бы видео сделать.



[PILIGRIM161]

Re: Самодельные гибридные двигатели

Видео будет.



[SLON001]

Re: Самодельные гибридные двигатели

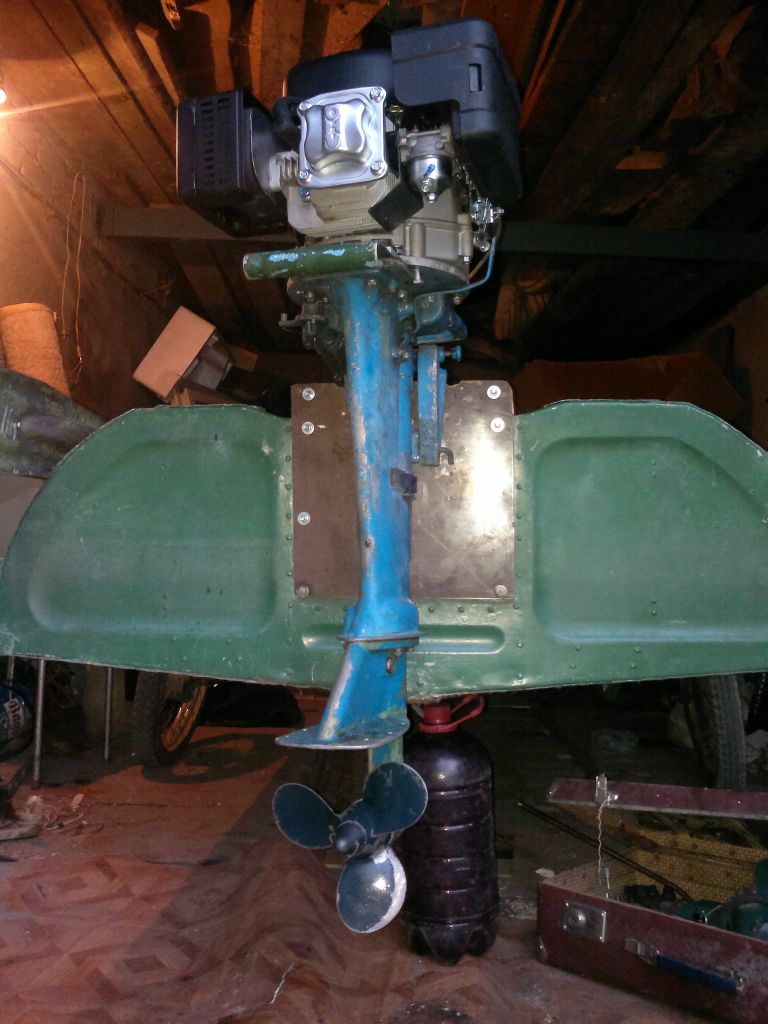

Всем доброго времени суток. Вот и я доделал свое чудо.

https://www.youtube.com/watch?v=27AnRup56pk

https://www.youtube.com/watch?v=C_C3_uOvud8

https://www.youtube.com/watch?v=Of2zcFdh8Ro
