защита винта лодочного мотора от водорослей

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

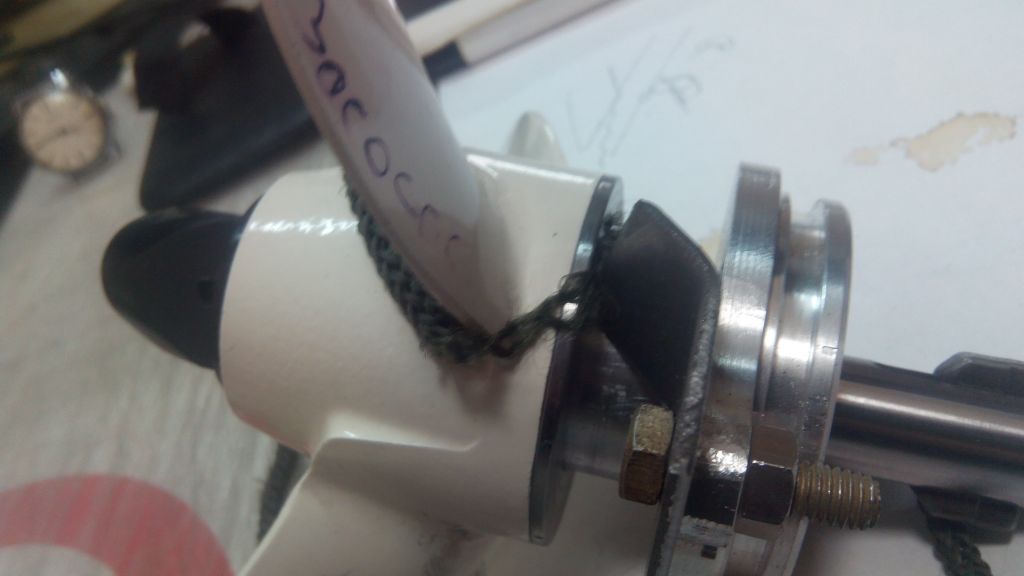

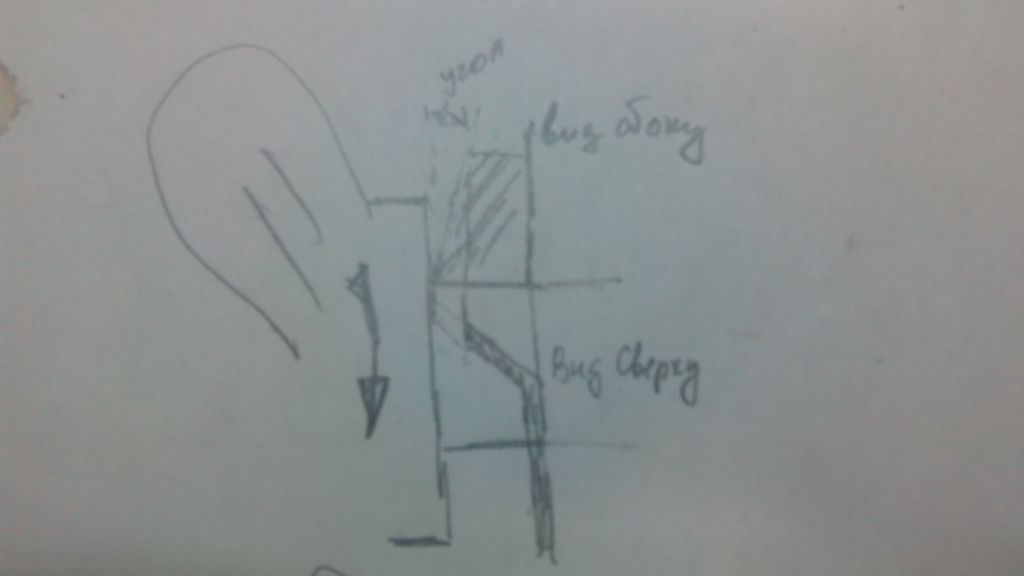

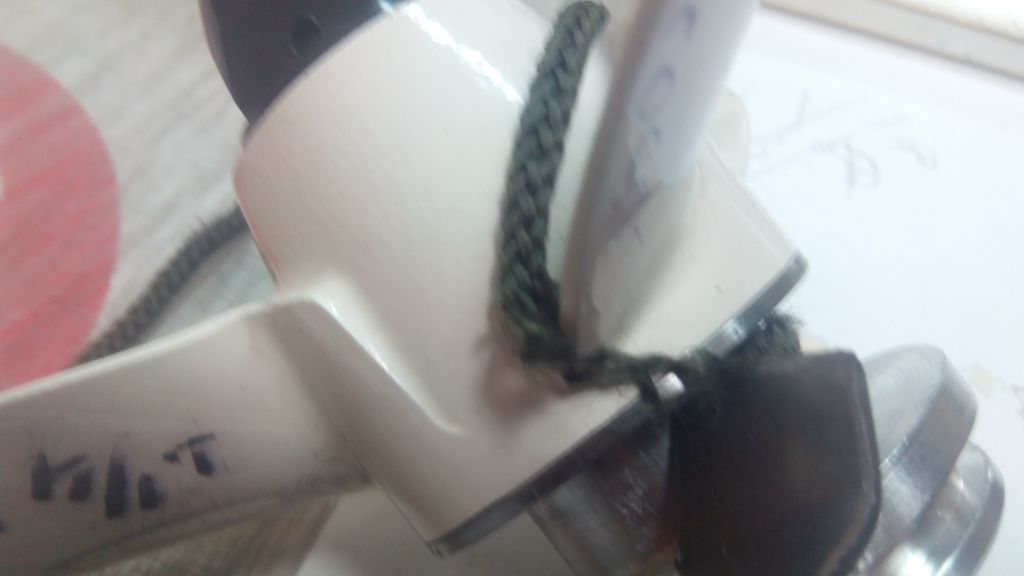

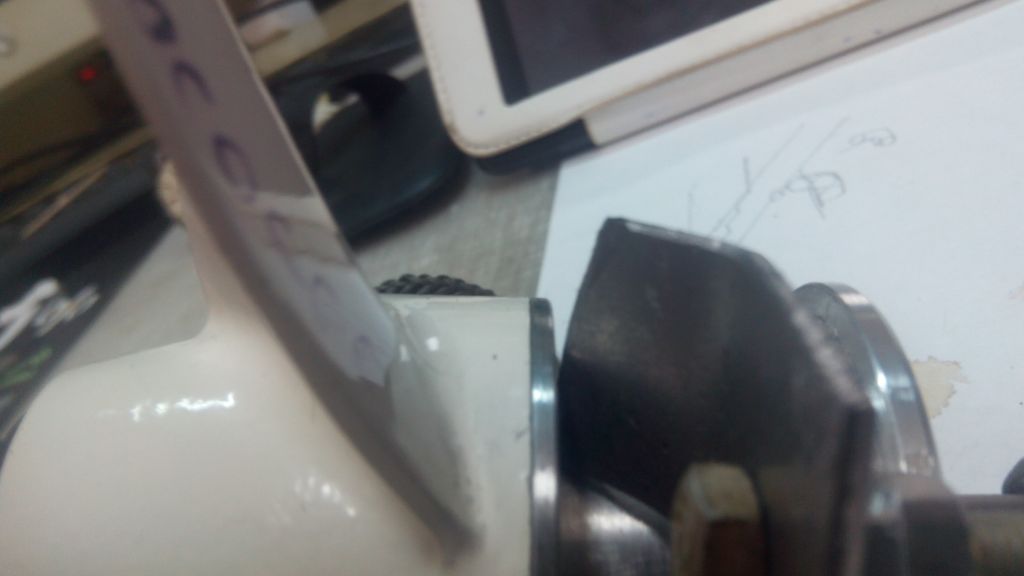

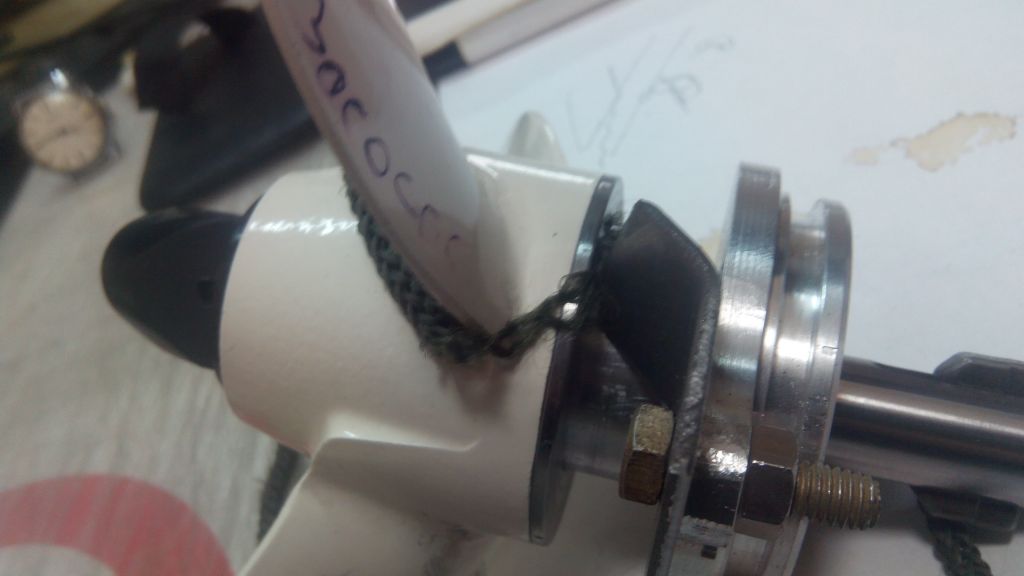

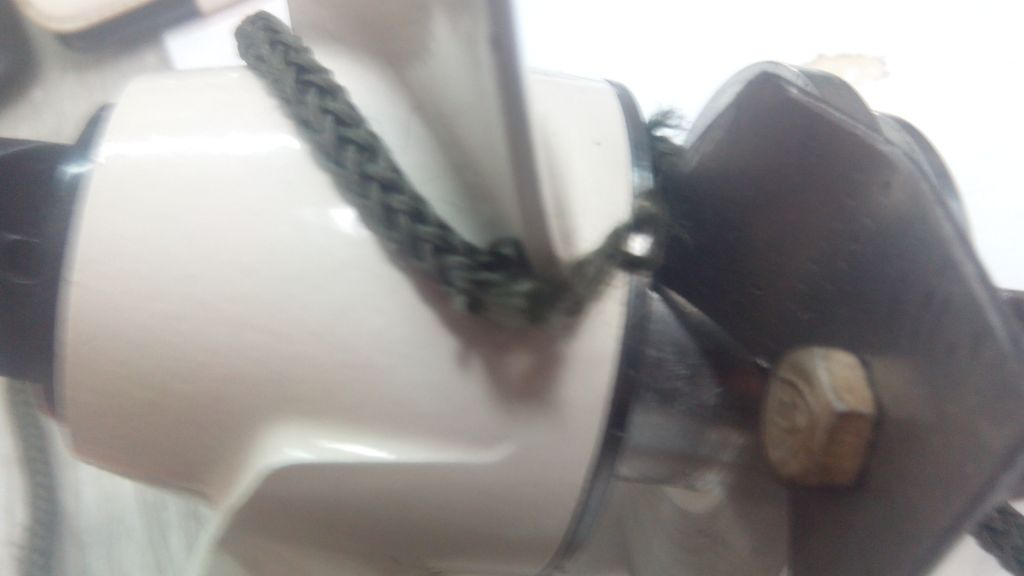

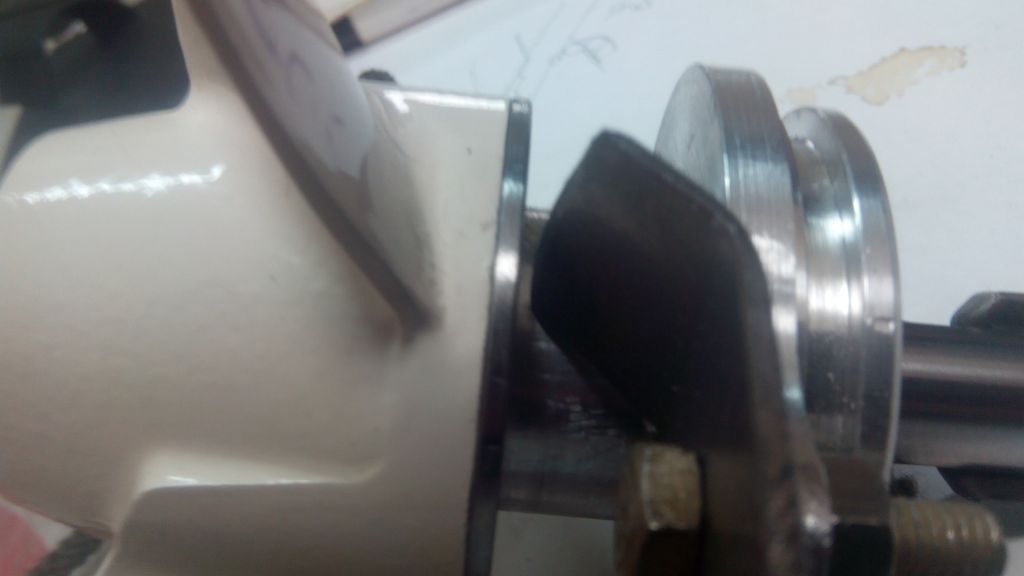

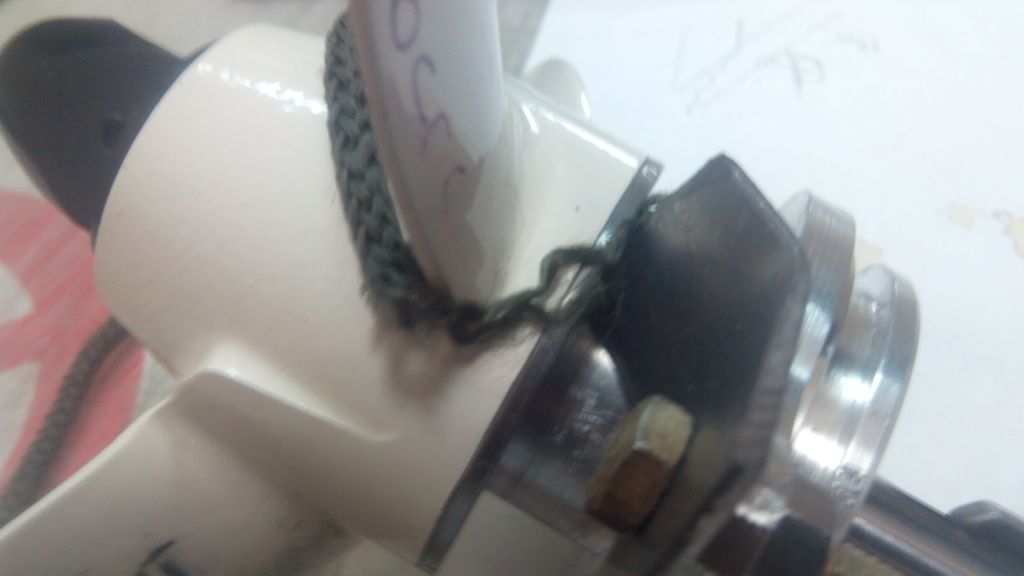

Сегодня для пробы из куска железа сделал нож.Заточка-никакая но режет шнурок.Нож заточил так что бы был угол между лезвием и торцом втулки винта.Тогда веревка сама лезит под нож.Фото скидываю


Вложения

  • IMG_20161028_154319.jpg
    37.2 КБ · Просмотры: 922

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_154336.jpg
    43.3 КБ · Просмотры: 937

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_154351.jpg
    37.1 КБ · Просмотры: 779

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_154420.jpg
    39 КБ · Просмотры: 785

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_154458.jpg
    36 КБ · Просмотры: 775

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_154533.jpg
    37.8 КБ · Просмотры: 747

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_154612.jpg
    28.8 КБ · Просмотры: 755

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • IMG_20161028_155501.jpg
    25.2 КБ · Просмотры: 789

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

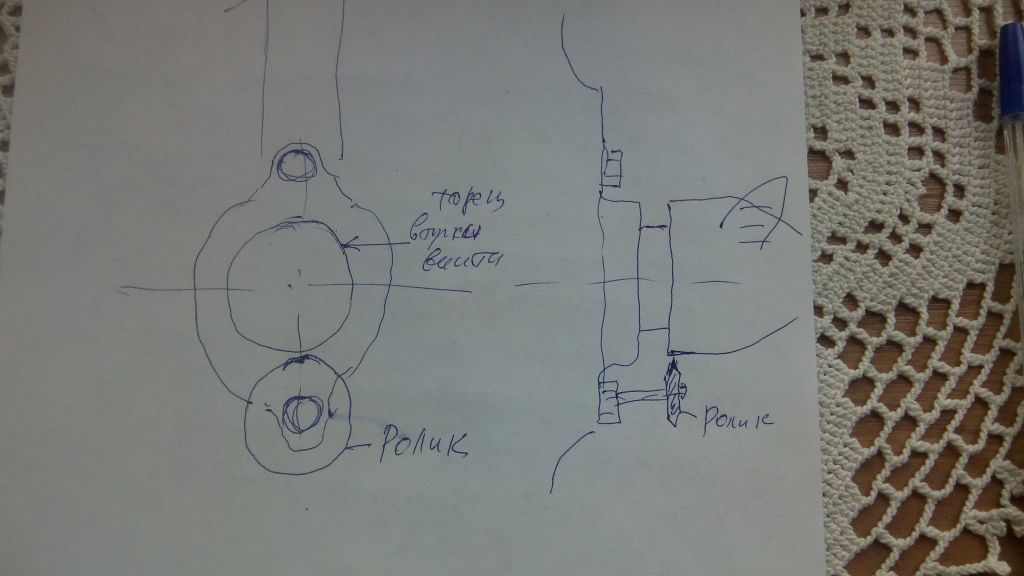

Нашел более технологичный вариант.Будем резать веревку не по торцу втулки гребного винта а по ОКРУЖНОСТИ.Вместо ножа можно попробывать РОЛИК.Идея видна из фото.Что интересно -не нужно делать никаких изменений в существующих конструкциях -на любых моторах есть щель и нижний болт для крепления крышки редуктора.Остается только сделать узел с роликом и закрепить его на нижнем болте.


Вложения

  • IMG_20161104_104328.jpg
    60.4 КБ · Просмотры: 836

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

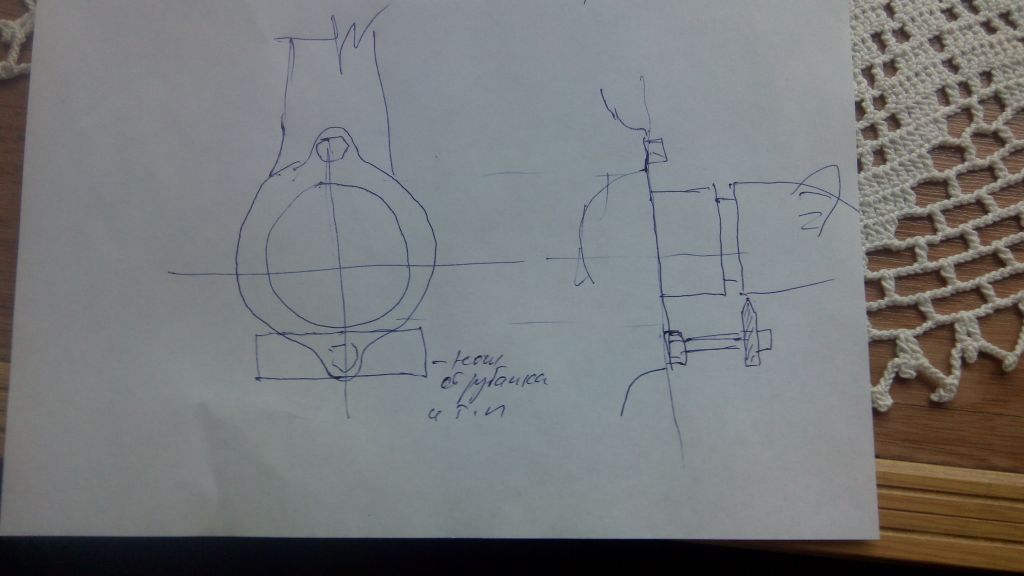

Или нож от рубанка.Мне кажется это САМЫЙ ЛУЧШИЙ ВАРИАНТ.Во первых -есть в продаже любых форм и размеров...уже заточенные....с отверстиями для крепления...Устанавливать нужно будет с минимальным зазором между режущей кромкой и поверхностью реза-что бы лезвие не тупилось...то что не отрезалось-просто разорвет...


Вложения

  • IMG_20161104_112504.jpg
    51.9 КБ · Просмотры: 778

Дандист

Новичок
Регистрация
05.11.2016
Сообщения
1
Мои ножи крепятся на винте, а не на ступице. :D У меня был и испробован вариант с креплением ножей на ступице. Испытание не прошли. Эффективность равен 0. :p


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
Совсем не понял о чем идет речь.Наверное надо уточнить термины.Я так понимаю что ГРЕБНОЙ ВИНТ СОСТОИТ ИЗ СТУПИЦЫ К КОТОРОЙ КРЕПЯТСЯ ЛОПАСТИ.В самой ступице есть отверстие для крепления к гребному валу.То есть ступица и лопасти есть единое целое.Просьба теперь уточнить в каком случае результат был 0.С уважением


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

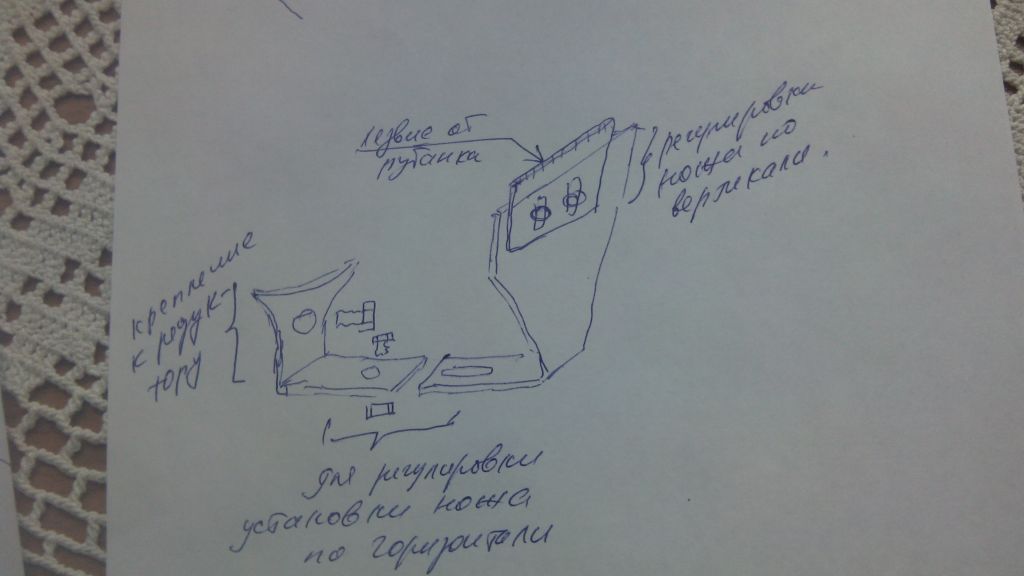

Окончательный вариант


Вложения

  • IMG_20161105_111542.jpg
    46.9 КБ · Просмотры: 802

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
сергей112 сказал(а):
Или нож от рубанка.Мне кажется это САМЫЙ ЛУЧШИЙ ВАРИАНТ.Во первых -есть в продаже любых форм и размеров...уже заточенные....с отверстиями для крепления...Устанавливать нужно будет с минимальным зазором между режущей кромкой и поверхностью реза-что бы лезвие не тупилось...то что не отрезалось-просто разорвет...
ИЛИ выточить канавку по окружности для заглубления кончика лезвия на 1мм-при этом лезвие не будет терется и тупиться и в то же время будет перерезать водоросль на всю толщину


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
сергей112 сказал(а):
ИЛИ выточить канавку по окружности для заглубления кончика лезвия на 1мм-при этом лезвие не будет терется и тупиться и в то же время будет перерезать водоросль на всю толщину
Сегодня на коленках собрал макет-результат отличный.Снял видео но оно почемуто на сайт не сказывается??Попробываю вечером.


SergeiISV

Писатель-рыбак
Регистрация
19.04.2011
Сообщения
309
Местоположение
Новосибирск
А разве винт не имеет люфт 1-2 мм ? И мне кажется от сетей не поможет намотает с этой приблудой хрен вырежешь


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

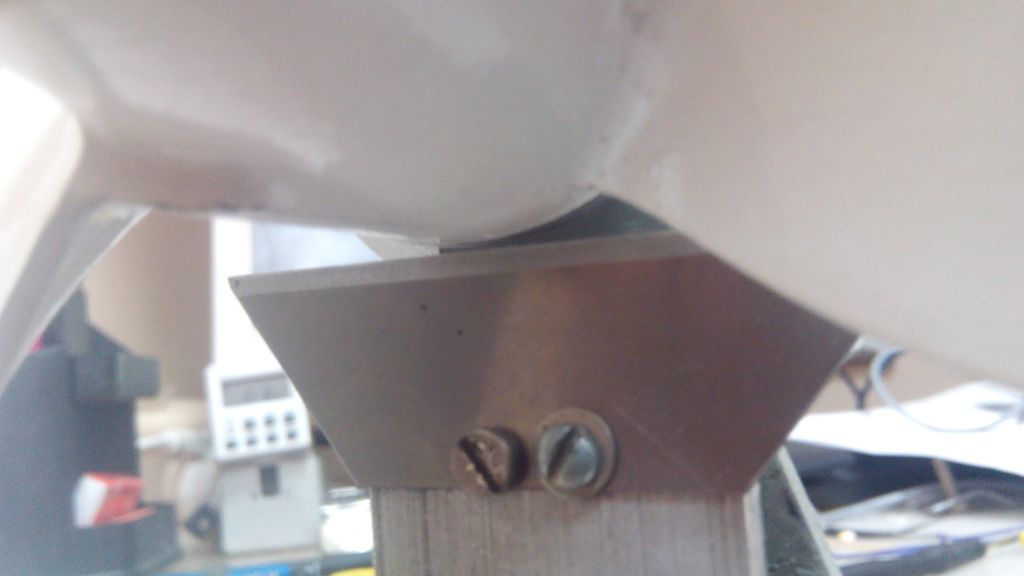

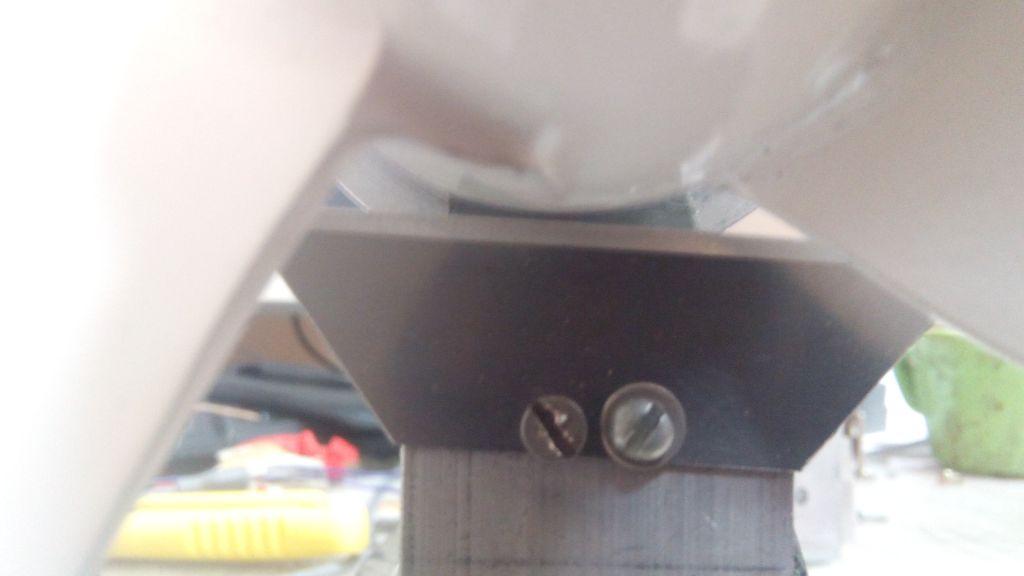

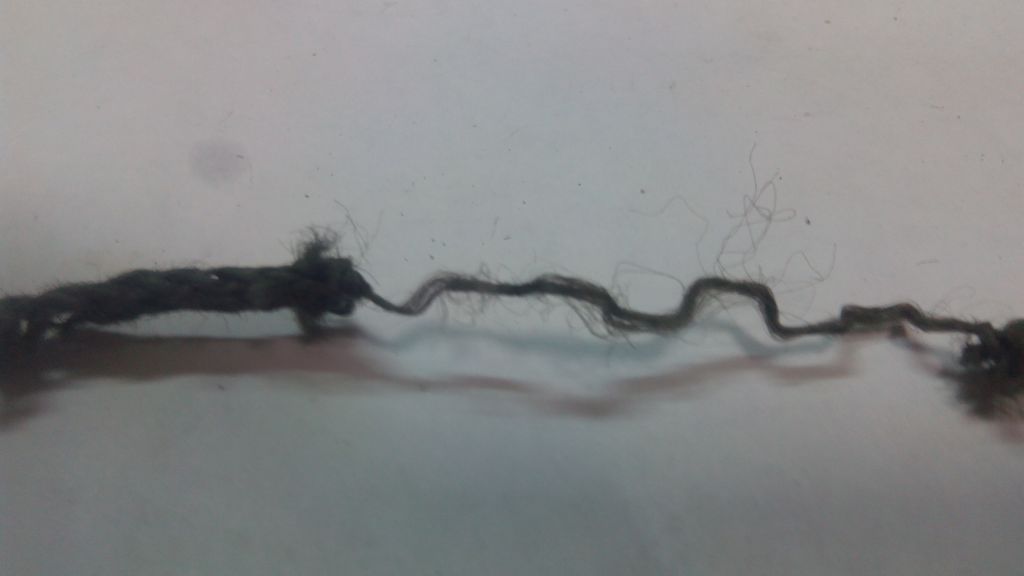

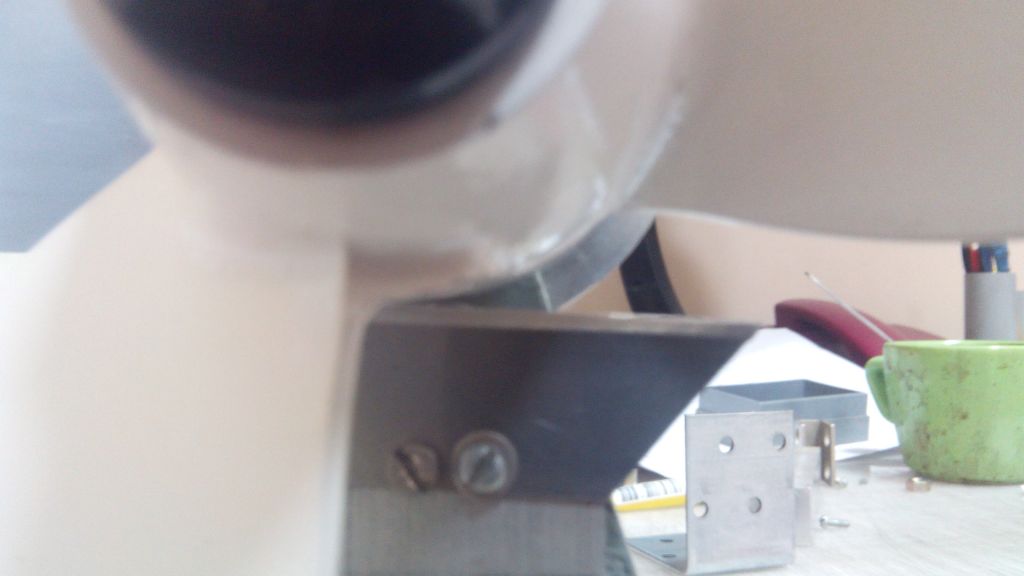

Ход 1-2 мм не задевает нож. Сейчас скину видео и фото.Делал на коленках...Почему видео не загружается на сайт????Скидываю пока фото


Вложения

  • IMG_20161107_121108.jpg
    39.5 КБ · Просмотры: 831

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
Фото


Вложения

  • IMG_20161107_121119.jpg
    37.1 КБ · Просмотры: 751

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
Фото


Вложения

  • IMG_20161107_121132.jpg
    43.2 КБ · Просмотры: 756
