защита винта лодочного мотора от водорослей

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

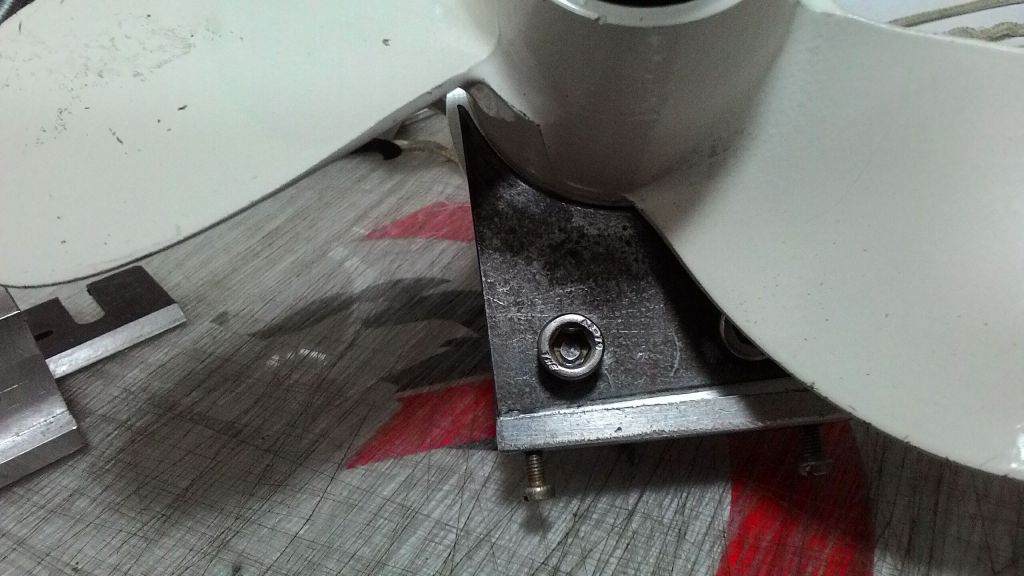

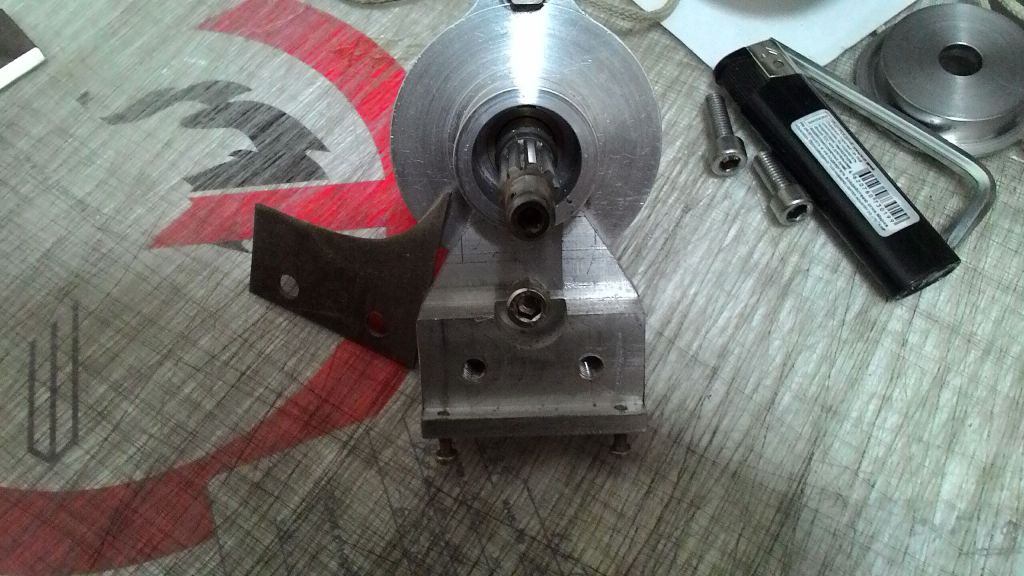

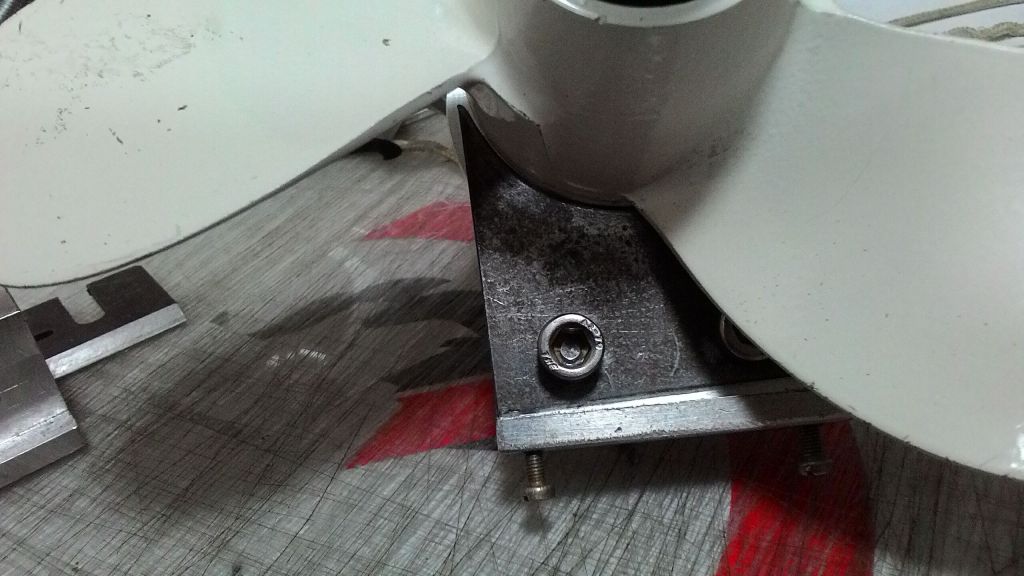

фото. Здесь виден верхний выступ-он не нужен и его надо убрать.


Вложения

  • IMG_20161107_154810.jpg
    48.3 КБ · Просмотры: 1 111

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

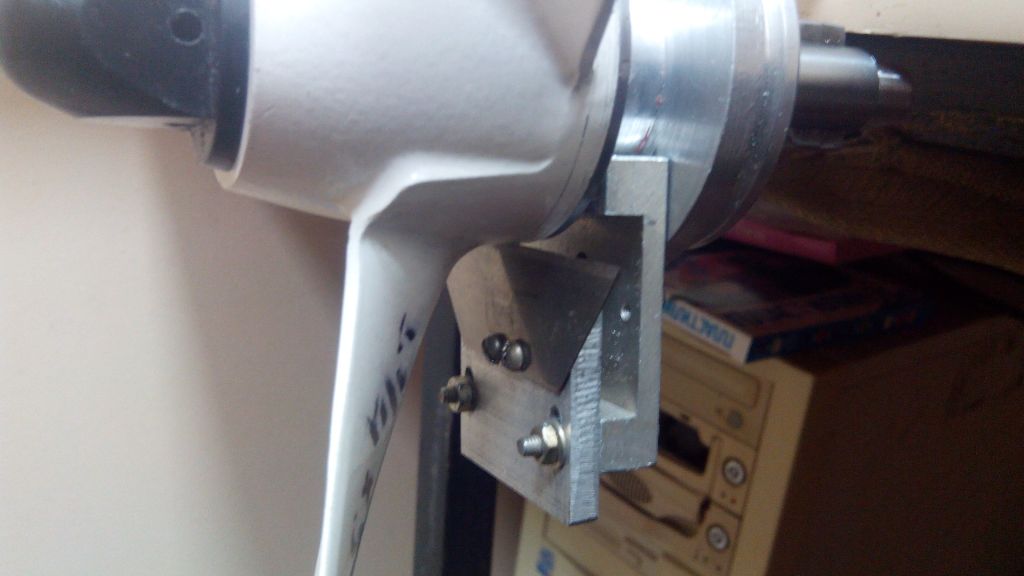

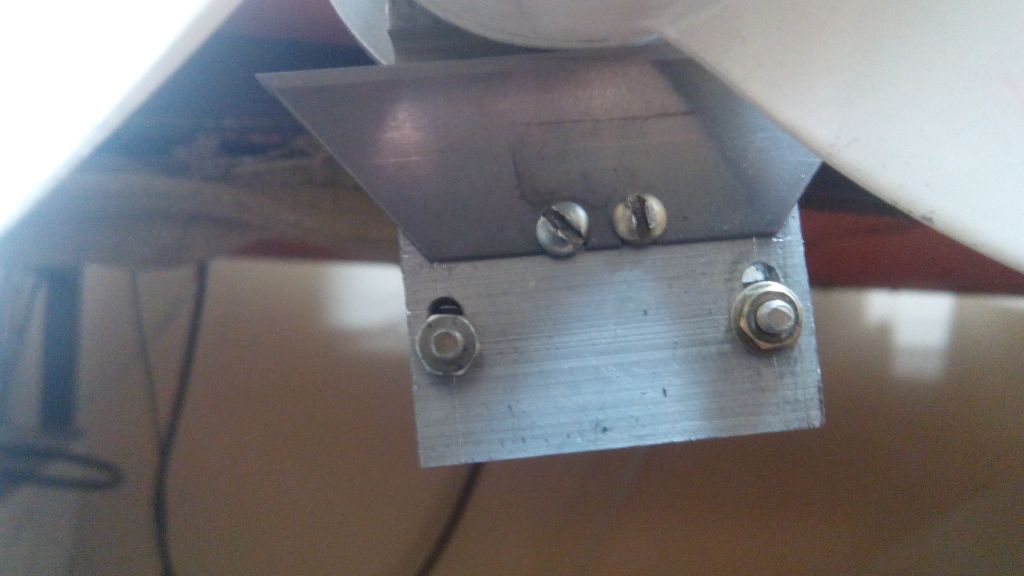

фото.Здесь виден верхний выступ-он не нужен и его надо убрать


Вложения

  • IMG_20161107_154819.jpg
    50.6 КБ · Просмотры: 997

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

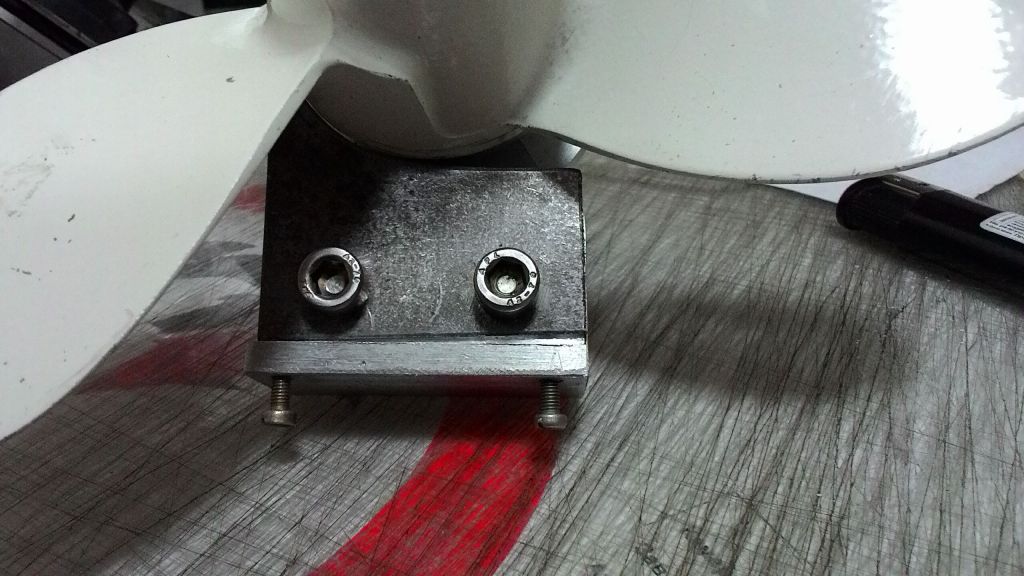

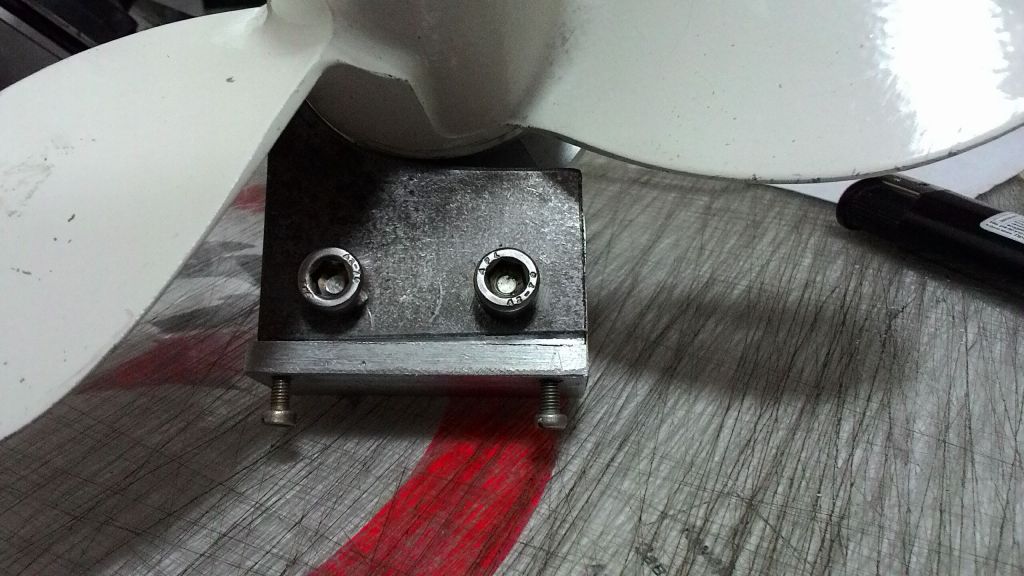

фото


Вложения

  • IMG_20161107_154847.jpg
    42.9 КБ · Просмотры: 962

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

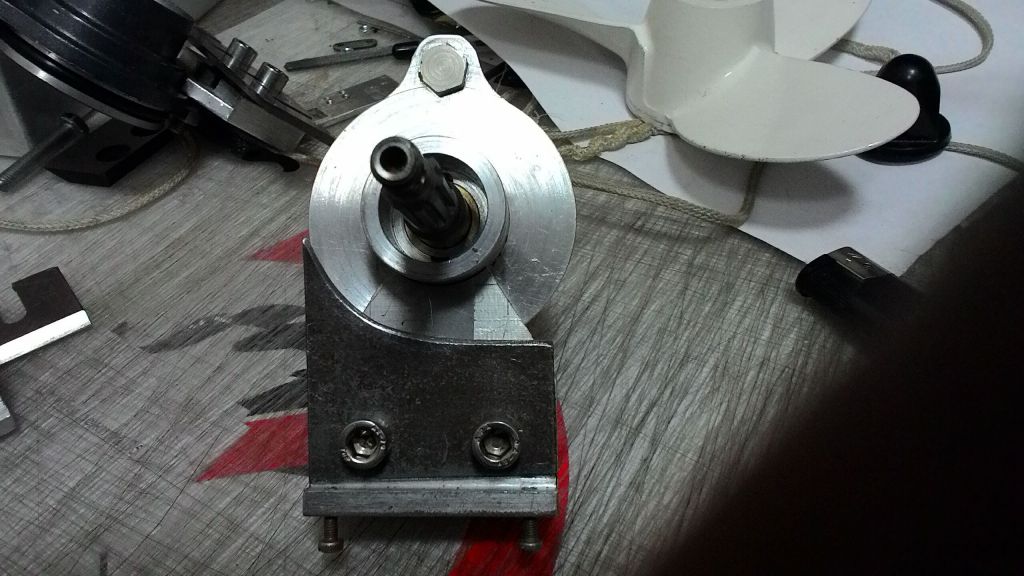

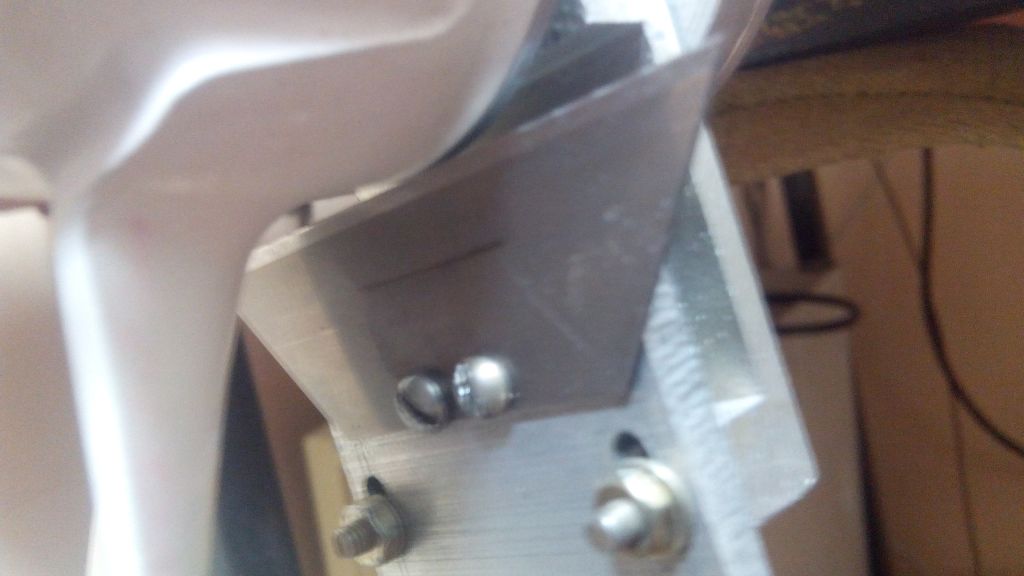

фото


Вложения

  • IMG_20161107_154903.jpg
    52.5 КБ · Просмотры: 894

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

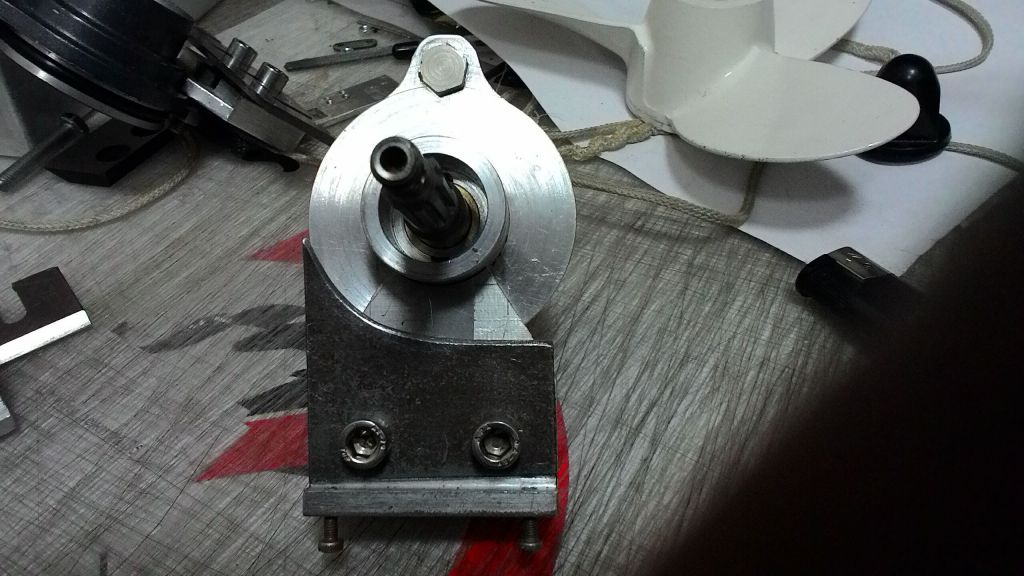

фото


Вложения

  • IMG_20161107_154903.jpg
    52.5 КБ · Просмотры: 902

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

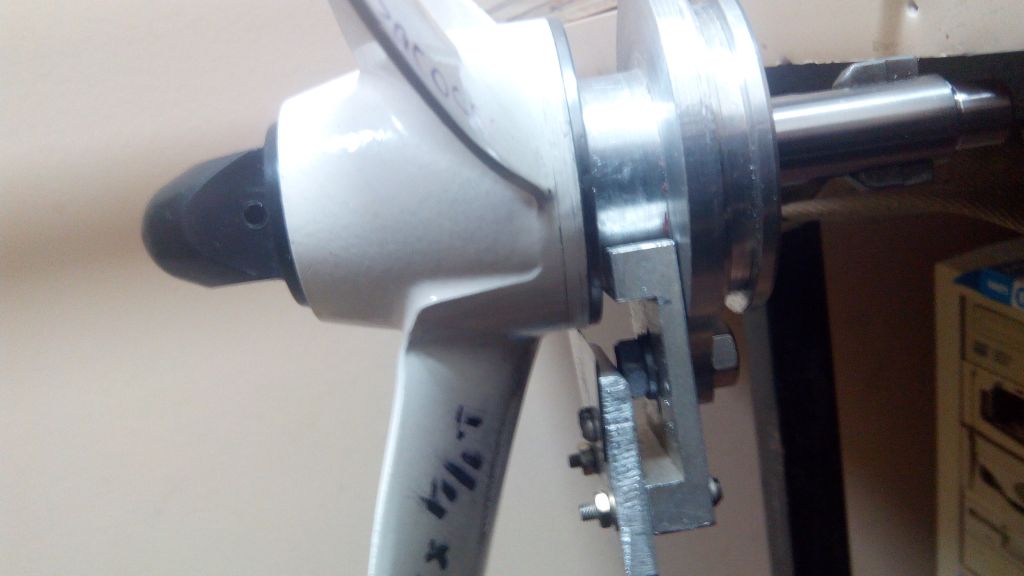

фото


Вложения

  • IMG_20161107_154932.jpg
    53 КБ · Просмотры: 918

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

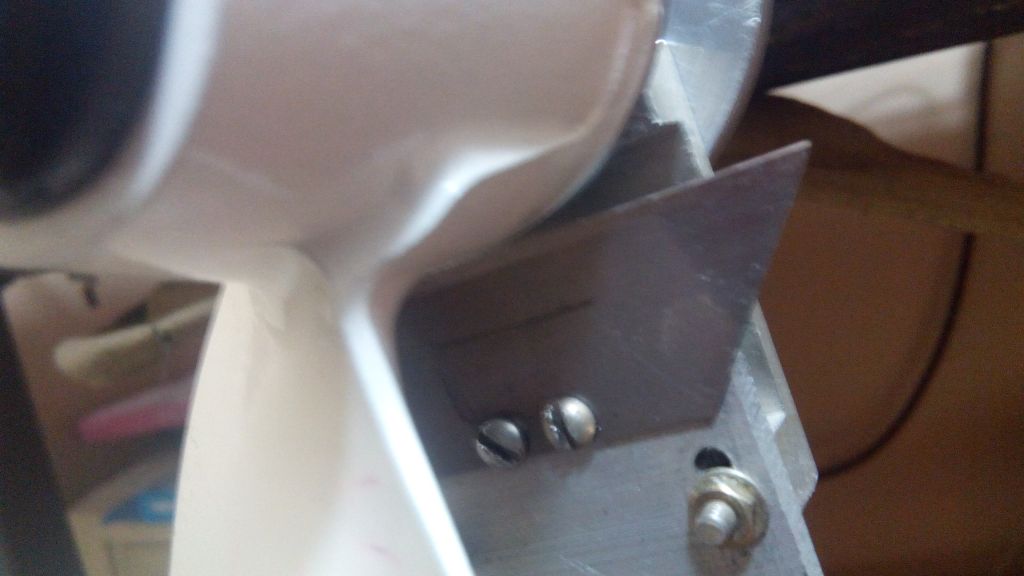

фото


Вложения

  • IMG_20161107_154941.jpg
    51.8 КБ · Просмотры: 857

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
SergeiISV сказал(а):
А разве винт не имеет люфт 1-2 мм ? И мне кажется от сетей не поможет намотает с этой приблудой хрен вырежешь

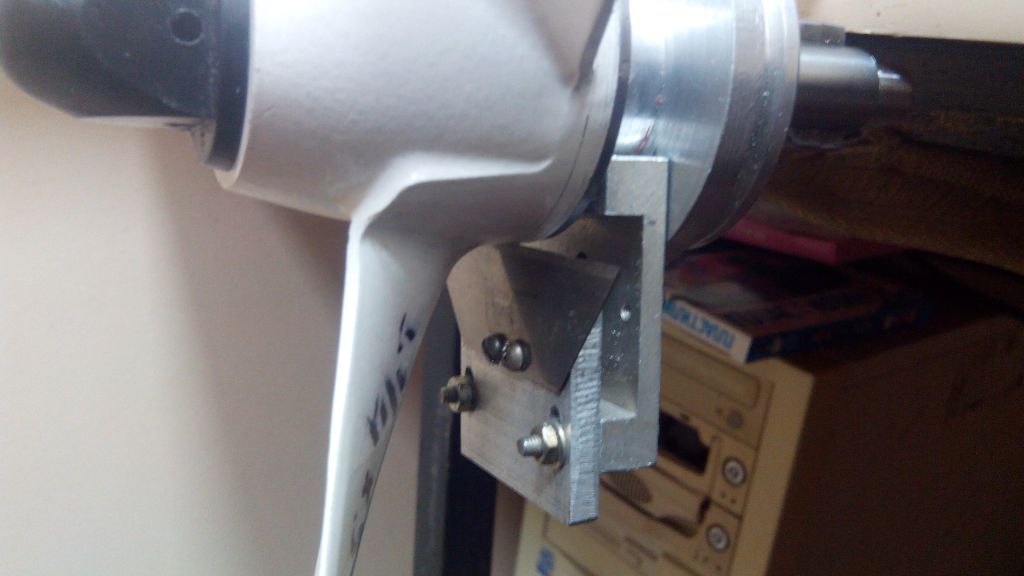

Скидываю фото и ссылку на видео где видно что люфт в этой конструкции не помеха так как нож НАВИСАЕТ над ступицей винта..Нож стоит в таком месте что все что движется к валу будет перерезано.Насчет сетей не думал еще...наверное не спасет..


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

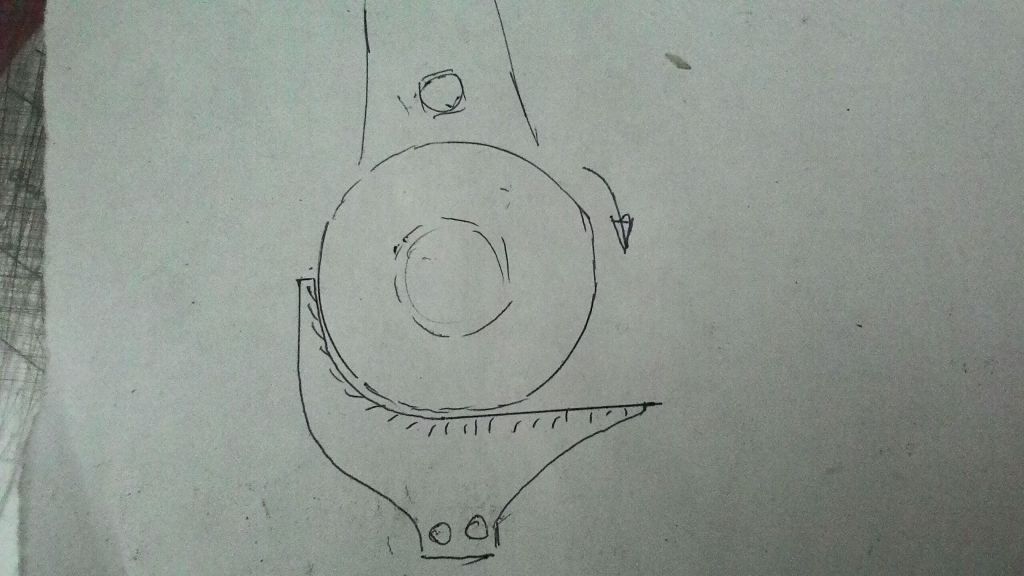

класный вариант формы ножа.


Вложения

  • 14787821821261141422363.jpg
    75.1 КБ · Просмотры: 903

SergeiISV

Писатель-рыбак
Регистрация
19.04.2011
Сообщения
309
Местоположение
Новосибирск
Конструкцию ножа может определить только испытания , но водросли это пол беды они не так напрягают как сети которые вырезаешь по пол часа


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
на видео виден нож в форме серпа.Его можно сделать из любого подходящего кухонного ножа или полотна.Лично я буду его делать из отрезного фрезерного диска с помощью лазерной резки.


сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

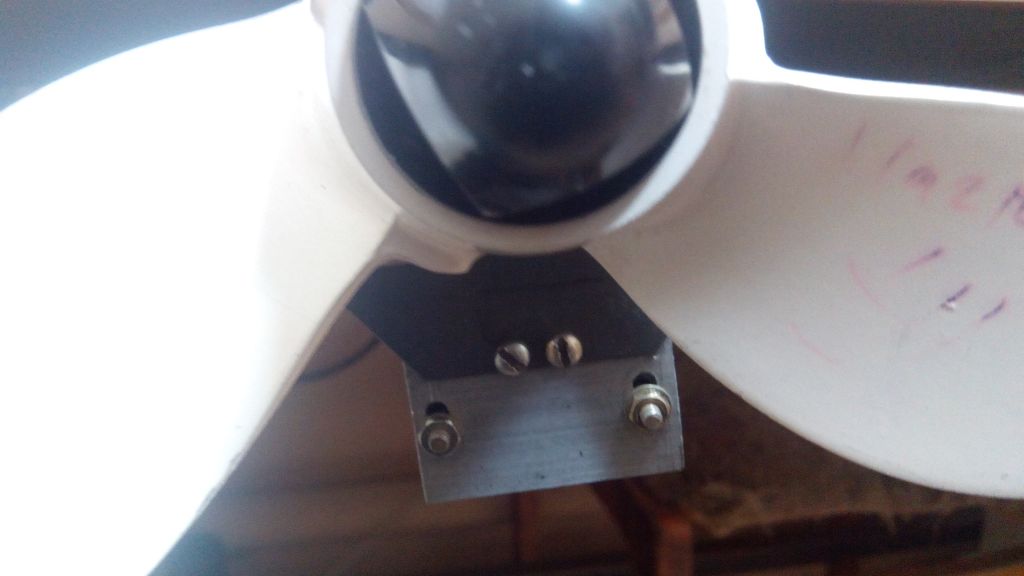

фото


Вложения

  • 14804928158481554892928.jpg
    82.1 КБ · Просмотры: 807

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

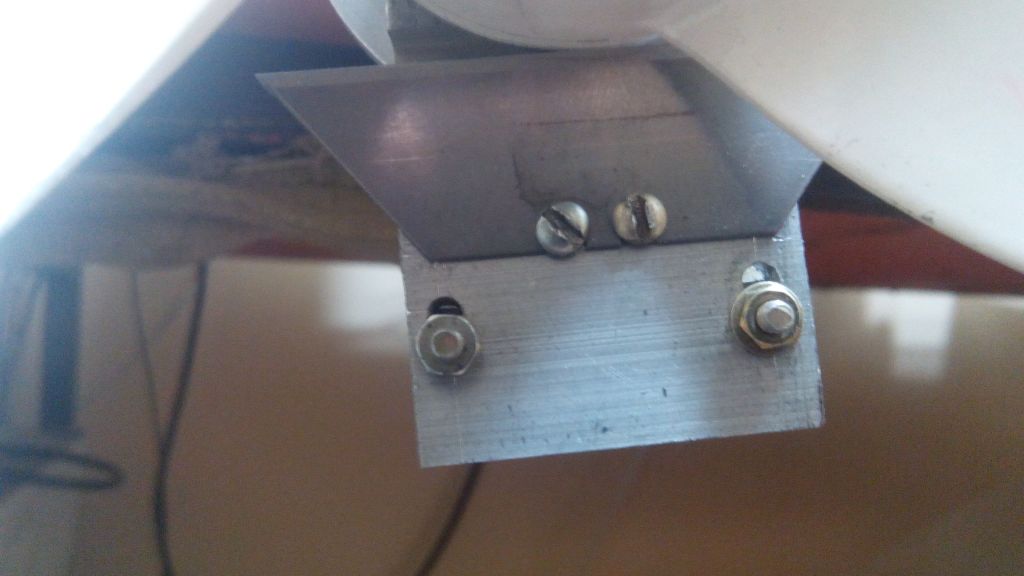

фото


Вложения

  • 14804929590741026195765.jpg
    98 КБ · Просмотры: 746

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • 1480493081693-1058501784.jpg
    96 КБ · Просмотры: 734

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
фото


Вложения

  • 1480493255722250236846.jpg
    105.8 КБ · Просмотры: 732

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63

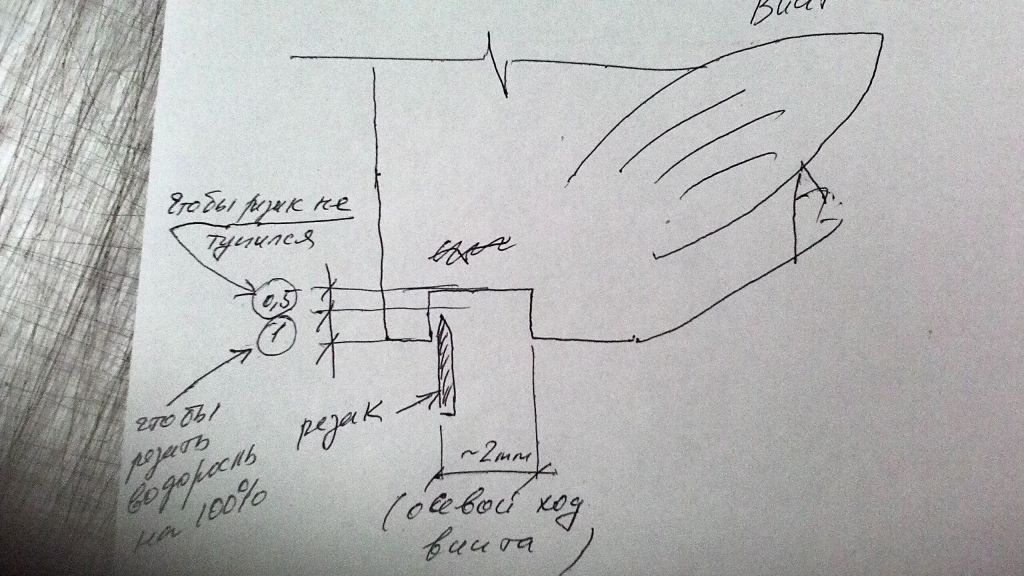

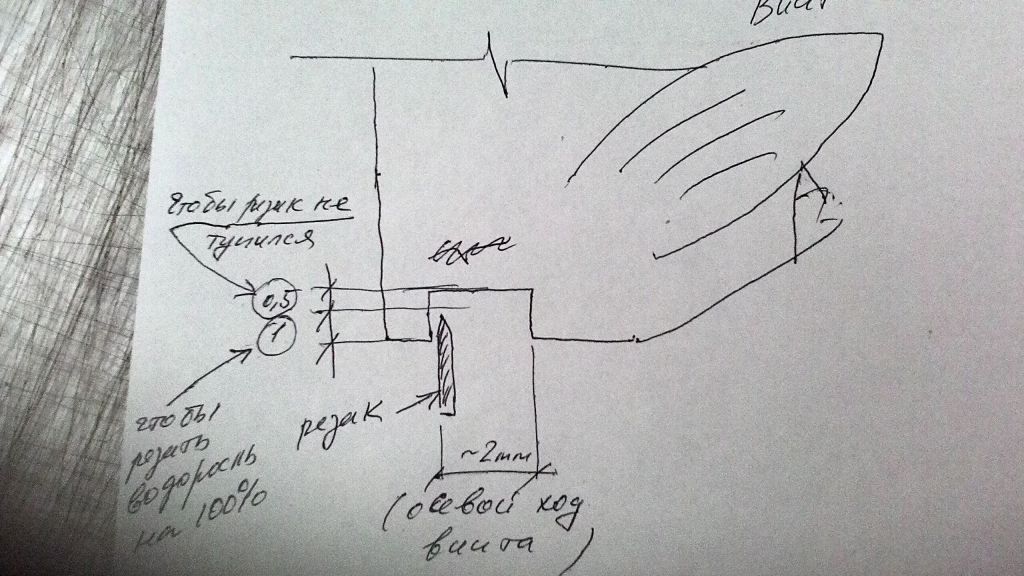

Окончательное решение -Серповидный резак .Так как держатель для резака делался для купленного ножа от рубанка то сам держатель теперь можно уменьшить по высоте на 2 см.Получиться совсем небольшая по габаритам деталь.ДАЛЕЕ можно улучшить работу резака путём выточки канавки глубиной и шириной 2 мм на ступицы..Глубина даст возможность прорезать водоросль на все 100%(1 мм) и необходимый зазор между лезвием ступицей винта (0.5 мм)-чтобы лезвие не тупилость.Ширина 2 мм даст возможность не задевать лезвие при осевом люфте винта.


Вложения

  • 1480573016905-1668251813.jpg
    109.8 КБ · Просмотры: 729

сергей112

Активный рыбак
Регистрация
14.10.2016
Сообщения
63
Попробывал с Канавкой.Очень плохо.....Веревка клинит между ножом и боковой стенкой канавки и далее лопасть винта наматывает свободный конец веревки в промежутке между ножом и лопастью на ступицу.ВАРИАНТ С КАНАВКОЙ ОТПАДАЕТ.
