Держи ноги в тепле

,
7115 просмотров, 18 комментариев

В позднеосенний период, когда температура воды опускается ниже +8°С, рыбачить в забродку, в вейдерсах становится  не комфортно. Термоноски не помогают - ноги мерзнут. Покупать неопреновый комбинезон - нет смысла – тяжелый и неудобный. Конечно, есть большой выбор фабричных греющих стелек, но... Химические стельки в вейдерсах не работают, поскольку им для термической реакции необходим кислород. Электрические либо не надежные, либо не имеют регулировку по температуре, либо стоят как самолет. И практически все не имеют греющего элемента под пяткой. Самоделки на заданную тематику найденные в  тырнете так же не соответствовали моим требованиям. Необходимо было создать изделие обеспечивающее регулируемый нагрев стопы в течении как минимум 6-8 часов, надежное и недорогое. Что потребовалось:

Стелька войлочная 46-го размера (50 руб/пара)

Нихромовая проволока ∅0,2 мм. (2 метра-30 руб.)

Внешний аккумулятор портативный LP10-K, Power Bank (10000mAh) USB, 2.1A (2шт. -2400 руб.)

Преобразователь напряжения повышающий DC/DC (2шт.- 240руб.)

Кусок провода медного многожильного (3 метра - 50 руб.)

Итого 2770 руб.

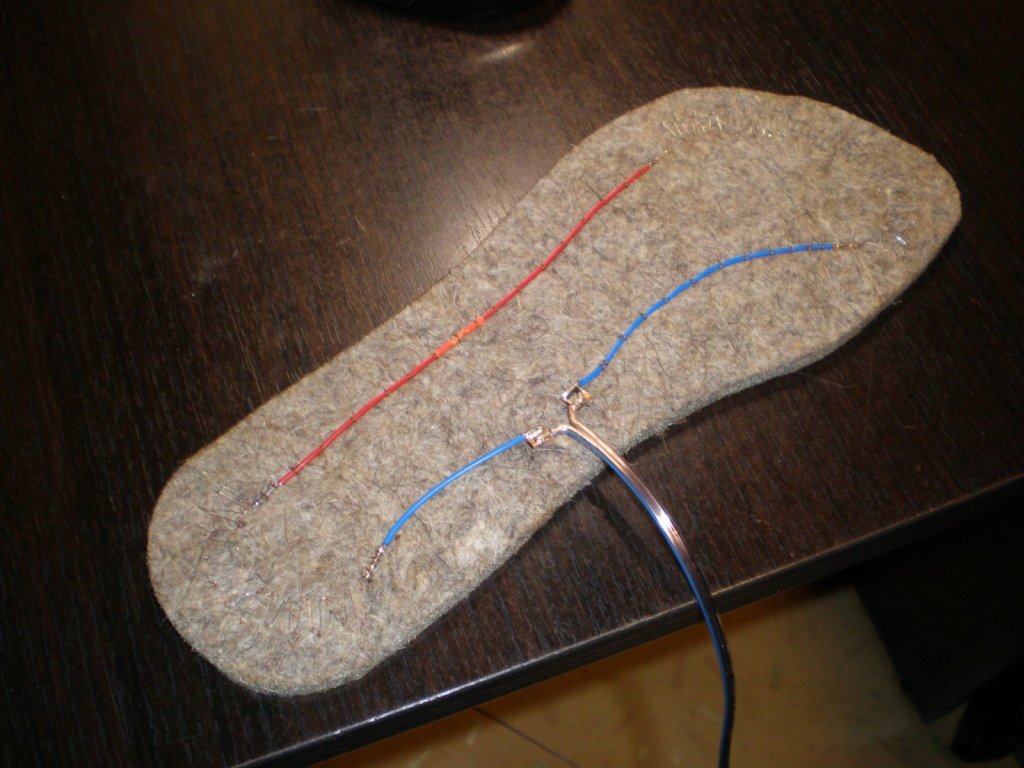

Стелька войлочная обрезается по размеру стопы, обрезок не выбрасывается – он еще послужит супинатором. Из нихромовой проволоки выгибаем змейку, формируем по контуру пальцев и небольшой фрагмент делаем под пятку. На одну стельку  примерно 60 см проволоки. Нихромовая змейка будет выполнять роль нагревательного элемента, ее необходимо пришить к стельке ниткой на каждом изгибе. Нагревательные элементы соединяются между собой проводом  ММП 0,12мм² методом пайки. Провод так же пришивается к стельке. Под супинатором пришиваем две медные пластинки 5х5 мм., для спайки проводов и кабеля питающего. Припаиваем питающий кабель(ШТЛП-4) и сверху приклеиваем и пришиваем супинатор. Примерно как на рисунке.

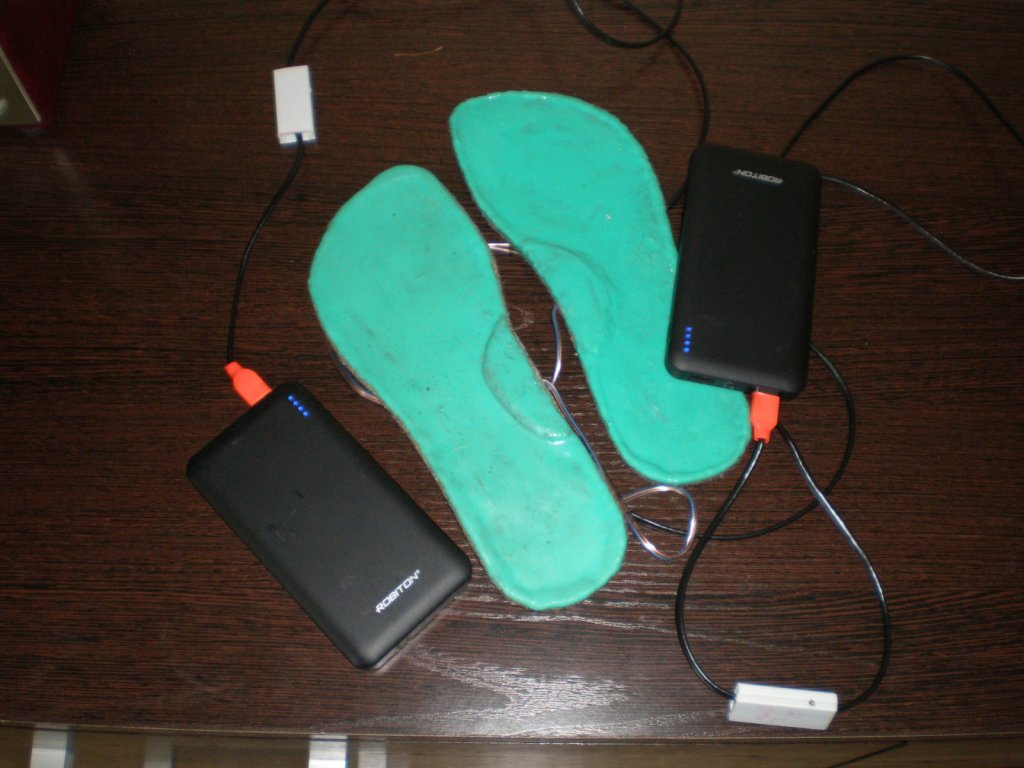

Стельку сверху заливаем пищевым силиконом, слоем примерно 3 мм. Силикон обеспечивает равномерное распределение тепла и защиту нагревательного элемента от механических повреждений. На питающий кабель ставим разъем USB и преобразователь.

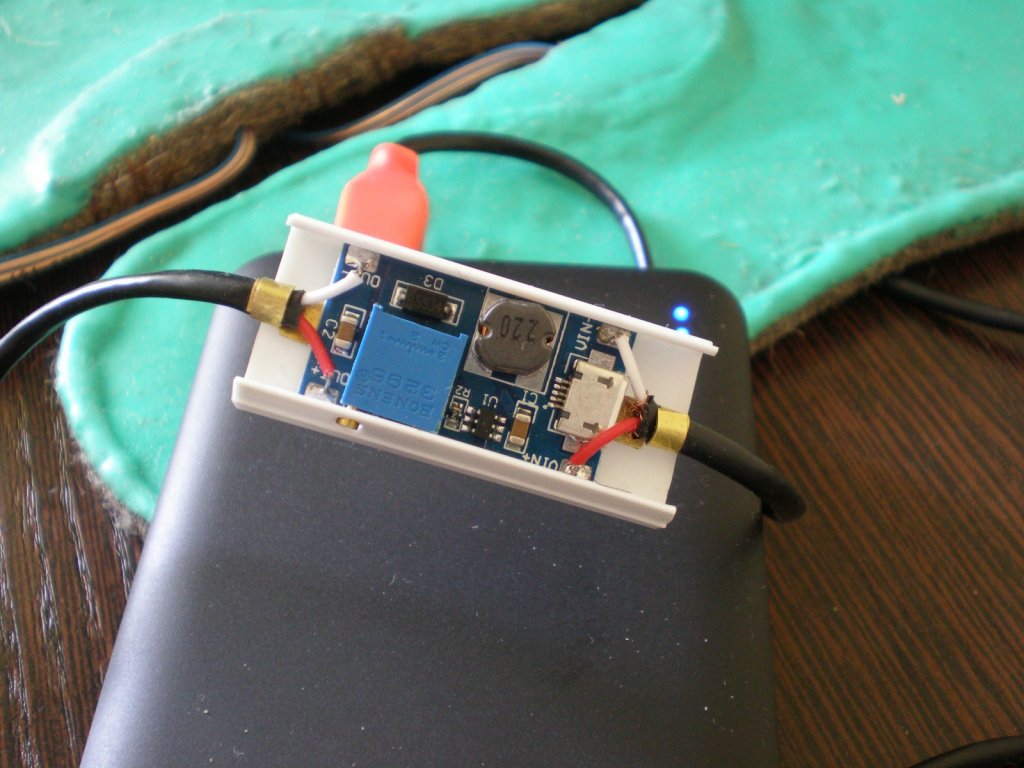

Преобразователь DC/DC повышающий (Uвх 2-24 В, Uвых 5-28 В, 2 А). Непосредственно от блока питания можно получить только 5 В при токе 2А, это позволяет греть стельку примерно до + 40°С, при температуре воды +4°С этого не достаточно. Установка преобразователя позволяет повысить выходное напряжение и увеличить температуру стельки. Так при 7,5 В стелька грелась выше 55°С. Это было слишком горячо, буквально жгло ноги, пришлось снизить напряжение до 6,5В, при этом температура стельки около 45°С. Очень комфортно стоять в ледяной воде. Нагрев происходит и пальцев и пятки – ощущение, будто в домашних тапочках. Продолжительность работы стелек при емкости аккумулятора 10 А, составила 7 часов непрерывного действия. Если нужно большее рабочее время, можно взять 20 амперные блоки питания, но мне пока хватает.

Важные особенности:

-Блок питания должен быть Литий-полимерным, Li-po (так безопасней)

-Блок питания необходимо размещать в теплом кармане (при температуре 0°С, емкость падает в два раза!).

В итоге я здорово сэкономил - теперь чай на рыбалке можно пить без коньяка... Вот только не уверен хорошо ли это.

Кстати, power bank оснащенный преобразователем напряжения, позволяет заряжать не только тривиальные телефоны и планшеты, но и рации, навигаторы, питать автономную сигнализацию, а так же подключить эхолот.

На зимней рыбалке пока не проверял, но думаю, что тоже пойдет.

,
7115 просмотров, 18 комментариев

Комментарии (18)

13 ноября 2018, 15:28
рейтинг: 10409
откуда: Нск
А что будет, если промокнут ноги? :) По делу - самоделка интересная!
+0 0
13 ноября 2018, 16:30
рейтинг: 576
откуда: Новосибирск
Да ничо не будет. Электричеством точно не убьет. Как грели так и греть будут, сопротивление у нихрома намного выше чем у воды.
+1 1
13 ноября 2018, 20:06
рейтинг: 4127
откуда: Новосибирск.Западный ж/м.
HaZaR, Про сопротивление в точности наоборот. Если сопротивление воды будет намного ниже то весь ток пойдёт через воду.
+1 0
отредактировано 13 ноября 2018, 20:08
13 ноября 2018, 20:21
рейтинг: 576
откуда: Новосибирск
Спасибо за поправку! Не то написал- так бывает когда одновременно работаешь. Конечно по пути наименьшего сопротивления. Силикон этот очень текучий и пропитал стельку на 1-1,5 мм. Испытания не проводил, но думаю что изоляция будет достаточно надежная.
+0 0
14 ноября 2018, 13:32
рейтинг: 1973
откуда: Новосибирск
"Испытания не проводил, но думаю что изоляция будет достаточно надежная." HaZaR, нужно провести испытания, а то кто ни будь из рыбаков может засветится как новогодняя елка. (шутка)
+0 0
15 ноября 2018, 12:42
рейтинг: 2189
откуда: Новосибирск
на Али есть носки с подогревом, может проще
https://vk.cc/8rMwpY
+0 0
15 ноября 2018, 13:27
рейтинг: 576
откуда: Новосибирск
Во первых в два раза дороже, во вторых греют только носок, и в третьих судя по аккумулятору на 3,7 В проработают они 1-1,5 ч. Да и долговечность носка очень сомнительна. Я просмотрел рынок, можешь не сомневаться -ничего даже отдаленно похожего на мои нет. Иначе бы просто купил.
+0 0
16 ноября 2018, 13:40
рейтинг: 723
откуда: Новосибирск
Наверное следующий труд Автора - греющие трусы... Или хотя бы гульфик :):)
+0 0
16 ноября 2018, 14:40
рейтинг: 576
откуда: Новосибирск
АБМ, Специально для Вас могу соорудить электрический стульчик...Или хотя бы табуретку:((
+0 0
16 ноября 2018, 15:37
рейтинг: 39
откуда:
В расчет стоимости, наверное, надо добавить стоимость пищевого силикона, медных пластин (либо альтернативно крепить) и питающего кабеля, чтобы уж точнее расчет был...
+0 0
16 ноября 2018, 16:19
рейтинг: 576
откуда: Новосибирск
zsrg, Стоимость пластин примерно 50 копеек. Силикон примерно 100 грамм -300 руб. Ну и кабель, гулять так гулять пусть буде еще 30 руб. +330,50 руб.
+0 0
16 ноября 2018, 17:43
рейтинг: 2189
откуда: Новосибирск
Не припомню чтобы при температуре около 0 у кого то ноги мерзли, если к примеру одеть зимние сапоги из эва. Идея хороша была лет 10-15 назад
+0 0
16 ноября 2018, 21:46
рейтинг: 576
откуда: Новосибирск
Miha, А при чем тут при нуле? Речь про вейдерсы, в воде. Данные по теплопроводности воды и воздуха надо приводить?
+0 0
17 ноября 2018, 5:25
рейтинг: 2189
откуда: Новосибирск
HaZaR, не прочитал сначала, что для ловли в забродниках)))
+0 0
18 ноября 2018, 21:55
рейтинг: 39
откуда:
HaZaR, я не глумлюсь, просто в расчете есть позиции и по 30 руб., их ты указал, а тут набирается на 330 руб. и этого в расчете нет... Я только к этому :))
+0 0
18 ноября 2018, 22:33
рейтинг: 576
откуда: Новосибирск
медь, провода и силикон у меня просто есть, их покупать для этого проекта не пришлось. Вот и не посчитал.
+0 0
1 декабря 2018, 20:50
рейтинг: 0
откуда: Barnaul
HaZaR, были такие ТЭНы из стеклоткани обмазанной герметиком "Абро" в красном тюбике (высокотемпературный).Как вариант с гидро и электрозащитой.
+0 0
21 декабря 2018, 15:37
рейтинг: 2513
откуда: Новосибирск
Лектор в аудитории на занятиях на группу по электробезопасности: эээ... уважаемые, а вы в курсе, что и 6 вольт опасны?
аудитория:???
лектор: да - да, вот пример - в строительном вагончике спал вахтенный рабочий, рядом проходил бульдозер и и задел вагончик... аккумулятор 6 вольт стоял на полке над головой спящего рабочего...
+0 0
