Ловим на безмотылку. Самодельная зимняя удочка

Содержание

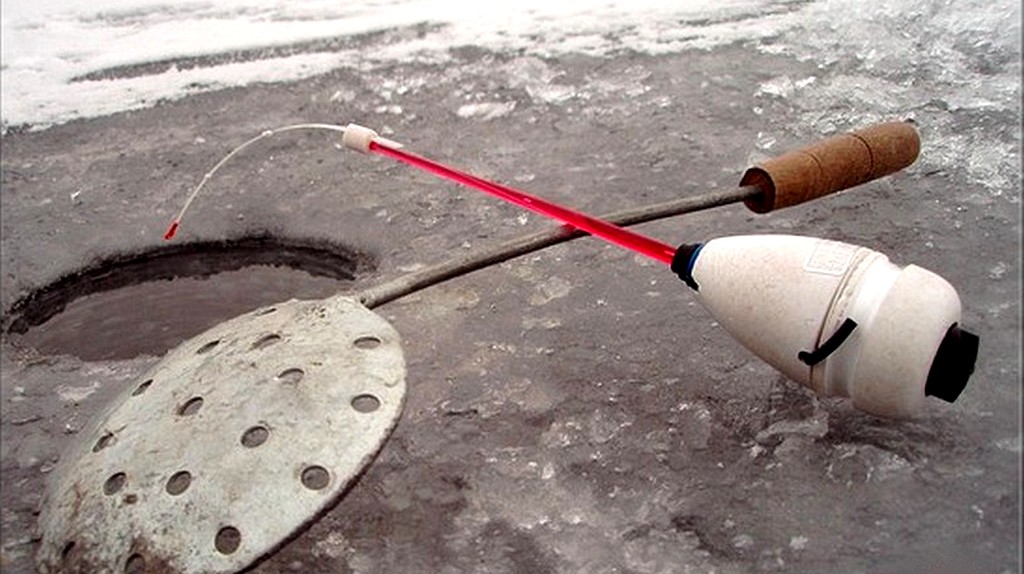

Думаю, уже многие видели на прилавках магазинов удочку для зимней ловли со льда, под названием «Фаберже», производства компании ПИРС. Удилище довольно необычной формы и конструкции. И вот в этой статье я хочу рассказать об истории её изобретения и создания.

Существует много разнообразных вариантов зимних удилищ для ловли на мормышку, в том числе и на безнасадочную, к которой предъявляются особые требования. Для успешной ловли на безмотылку нужны очень серьёзные требования не только к мормышке и кивку, но и к самому удилищу. Ведь именно удилище лежит в вашей руке, которая и задаёт всю технику работы мормышкой. И от удилища немало зависит, как качественно вы будете работать кивком и соответственно как будет играть ваша приманка. То есть надо понимать, что удилище безнасадочника – это важная составляющая всей снасти. И вот однажды я решил изготовить свою собственную модель удилища для ловли на безмотылку – именно под свою ладонь, под свой «хват».

Зимняя удочка своими руками. Варианты

В обсуждениях на интернет форумах, где обсуждают самоделки для рыбалки, всплывает немало интересных деталей по удилищам для зимней безмотыльной ловли. Кто бы мог подумать, что вариантов простой, на первый взгляд, зимней удочки — столько много. «Балалайки», «Уралки», «Щербаковки», «Кобылки» и т.д. И каждая удочка хороша чем-то своим. Какая-то - легкая, другая - удобно лежит в ладони, у иной удачная конструкция катушки. И отдельному рыболову может нравиться какой-то один вариант. Все мы разные, и способы работы снастью у каждого свои. А у безмотыльщика требования еще более жесткие: нужна особая модель — легкая, удобная, небольшая по размеру, настроенная именно под свою ладонь, под свой стиль ловли.

Поэтому я тоже решил попытаться создать свою, эксклюзивную модель зимнего безнасадочного удилища. Я не ставил задачу изобрести идеальный, универсальный вариант, а только попытался наметить новый путь в этом направлении, найти какое-то новое решение в конструкции. Ниже я передам весь процесс моего «творчества». Делал всё из подручных материалов – из того что было под рукой. Это был просто пробный, испытательный образец, что бы просто понять - имеет ли право на существование такая конструкция. Поэтому не судите строго за эдакий «колхозный» вид конечного результата. Позже, когда эту конструкцию у меня выкупила компания ПИРС, удилище довели до ума и выглядеть она стала совсем по-другому.

Выбор конструкции

Форма корпуса

Сначала я начал искать форму корпуса, которая лежала бы в моей руке как влитая. Я просто брал в руку всё, что попадалось на глаза и оценивал… Ручки ножей, отвёрток, всякие баночки и флакончики разной формы и даже яйцо из холодильника )) Потом догадался и взял пластилин. Чего я только из него не лепил ))) В итоге перебрав несколько вариантов, я остановился на простой цилиндрической форме. И мастерить просто и в ладони лежит как влитая.

По сути, цилиндр — это не что иное, как привычная ручка большинства моделей зимних удилищ. Но на них обычно установлена горизонтальная катушка, которая никак не вписывается в понятие компактности и не подходит под «комфортный хват». И, конечно, отдельная ручка - это лишняя масса и размер. А эти параметры, лично для меня, довольно важны. По моим требованиям удилище должно быть компактным, лёгким и удобным, с минимумом выступающих элементов.

Вес удилища – зависимость от конструкции

Откуда берется излишняя масса? Во-первых, из-за увеличенного размера и, во-вторых, из-за дополнительных частей конструкции (катушки и ее корпуса). В той же «щербаковке» предложен неплохой выход из этого положения — шпуля для лески совмещена с ручкой. Но несомненный ее минус в том, что катушка стационарна — она не крутится. Это не есть хорошо — тут нет возможности тонкой регулировки длины лески. А ещё одно большое неудобство (особенно при работе в перчатках) - это долгая и утомительная намотка лески. Поэтому я поставил цель — сделать вращающуюся катушку, но также совмещенную с ручкой. То есть катушка и ручка должны быть один целым.

Расположение катушки

Продумав множество вариантов, пришел в итоге к расположению катушки на заднем торце ручки. Идея довольно необычная, не испытанная и конечно возникло множество технических вопросов, и главный — как транспортировать леску от сторожка к торцу удочки, где будет располагаться катушка. Ведь проблема в том, что леска должна как-то миновать руку, которая занимает всё пространство между кивком и торцом ручки, где и располагается катушка. Долго ломал голову, но выход все же нашелся, и я решил, что практика покажет, насколько он работоспособен.

Конструкция и процесс изготовления

Корпус и катушка

Материал я выбрал самый доступный и проверенный временем — «народный» пенопласт (пенополистирол). Легкий, теплый, приятный руке. Подобрав подходящий под свою руку размер цилиндра, вырезаем заготовку.

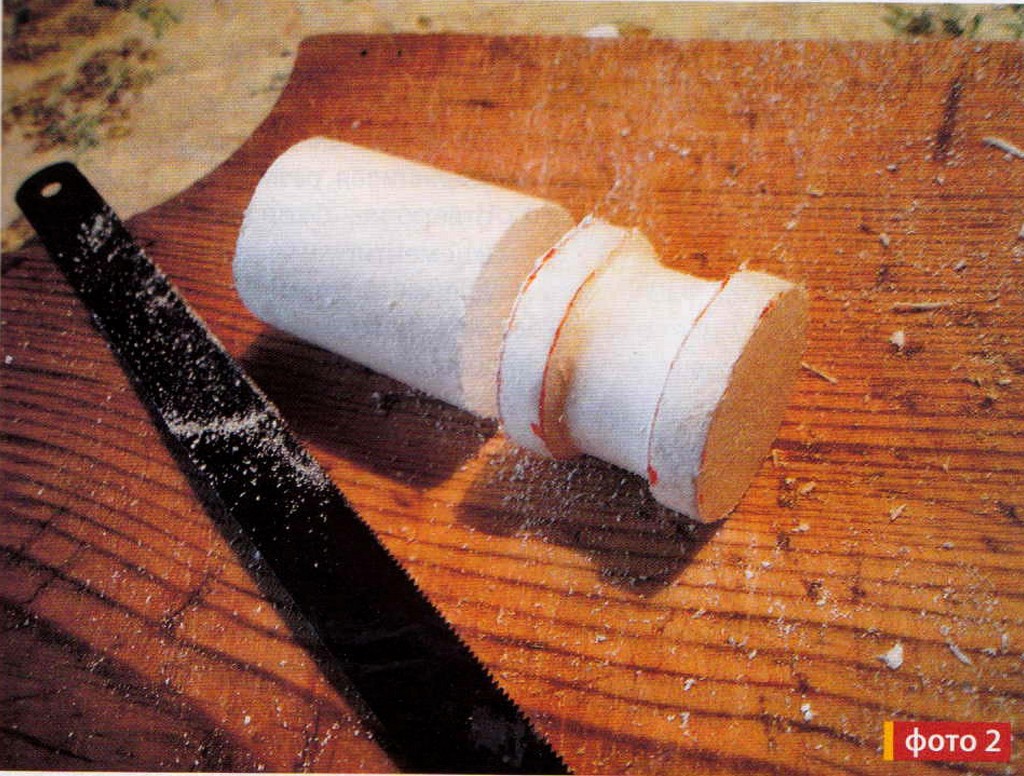

Вымеряем размер (ширину) катушки и отрезаем нужную часть от общей длины цилиндра. Обращаем особое внимание на ровность и перпендикулярность среза. В последующем он будет плоскостью вращения (скольжения) и неровность может вызвать перекос катушки и, соответственно, ее заедание. А ровный ход катушки конечно крайне важен, особенно при аварийном сбросе лески при вываживании (т.н. «фрикцион»). Если потребуется, можно подложить под катушку шайбу из фторопласта или, например, фотоплёнки для лучшего скольжения. Выпиливаем с помощью напильника профиль шпули катушки. Глубину и ширину паза задаем в зависимости от предполагаемого объема наматываемой лески (от ее длины и диаметра).

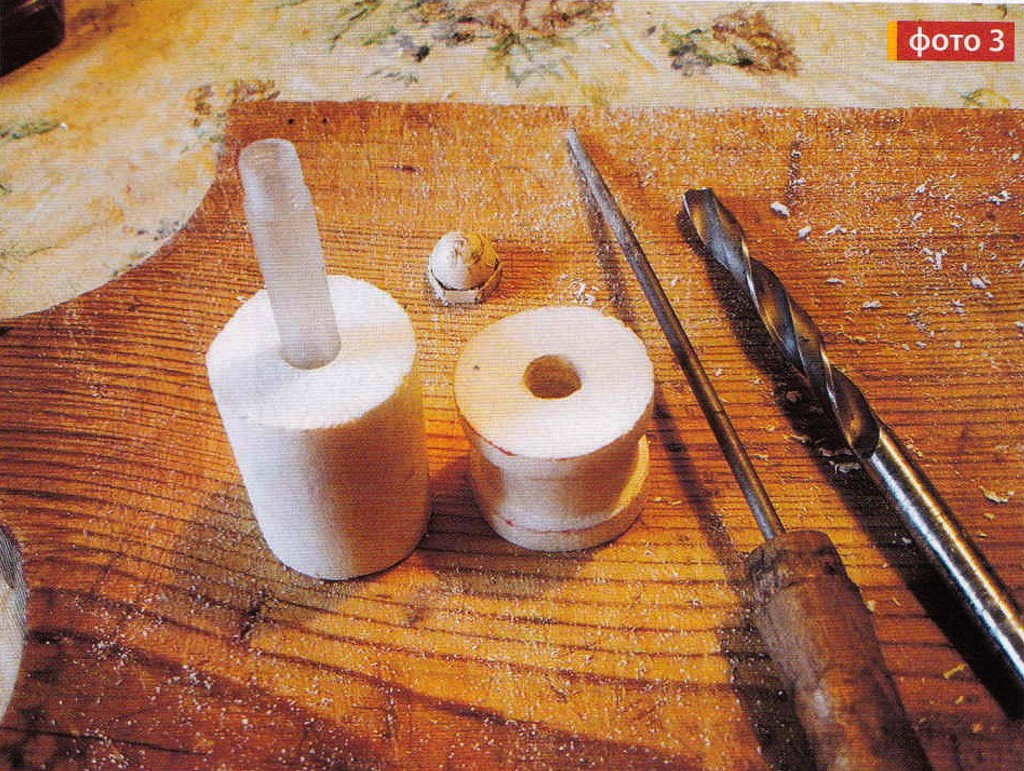

Теперь предстоит довольно аккуратная и ответственная работа — просверлить отверстие для оси катушки строго по центру корпуса и шпули. Сначала думаем из чего и как будем делать ось катушки. Об этом подробнее ниже. Замеряем диаметр оси, намечаем шилом центр будущего отверстия и сверлим, постепенно увеличивая размер сверла. Посадочное отверстие готово. Окончательно доводим («цементируем») отверстие подходящим по диаметру гладким стержнем. В итоге получаем отверстие с гладкой и твердой внутренней поверхностью.

Ось катушки я изготовил из простой шариковой ручки круглого профиля. «Я тебя слепила из того что было» ))) Отрезаем ее заднюю часть, где имеется колпачок с резьбой, который затем будет служить стопорной гайкой для катушки. «Просто, дешево, сердито» — это наш лозунг. Устанавливаем ось в отверстие корпуса на клей. Клей не должен растворять пенополистирол — это или эпоксидный, или клей на основе спирта, например «Мастер», которым я даже склеивал свой самодельный зимний ящик из пенопласта, и который мне достойно служит уже много лет. Очень хороший клей и стоит копейки. Рекомендую…

Туннель для лески

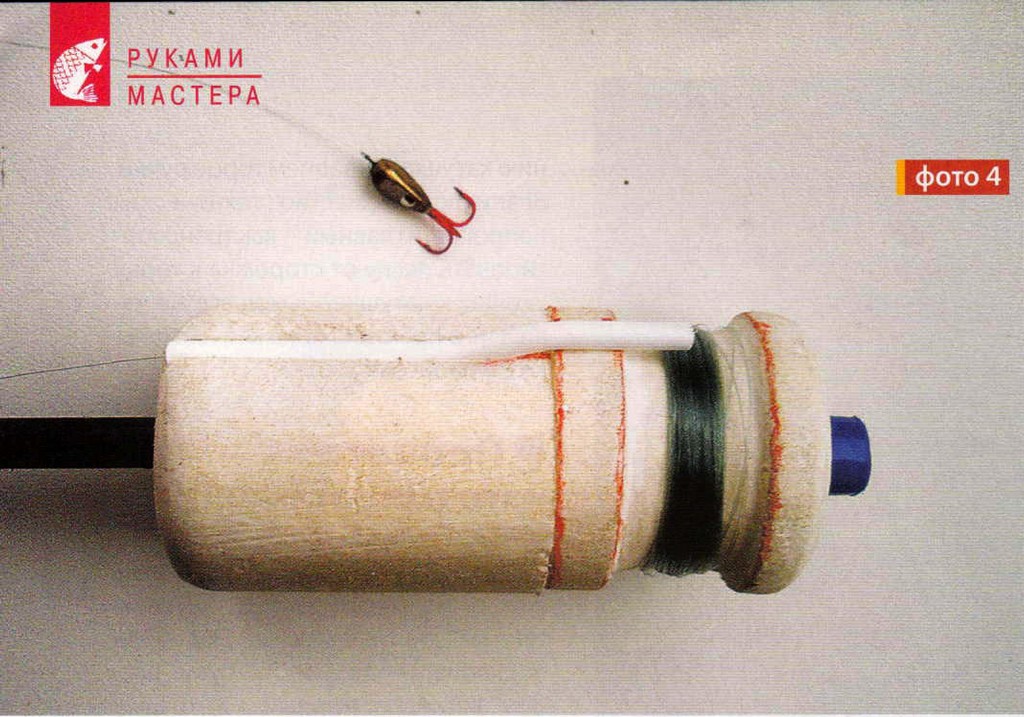

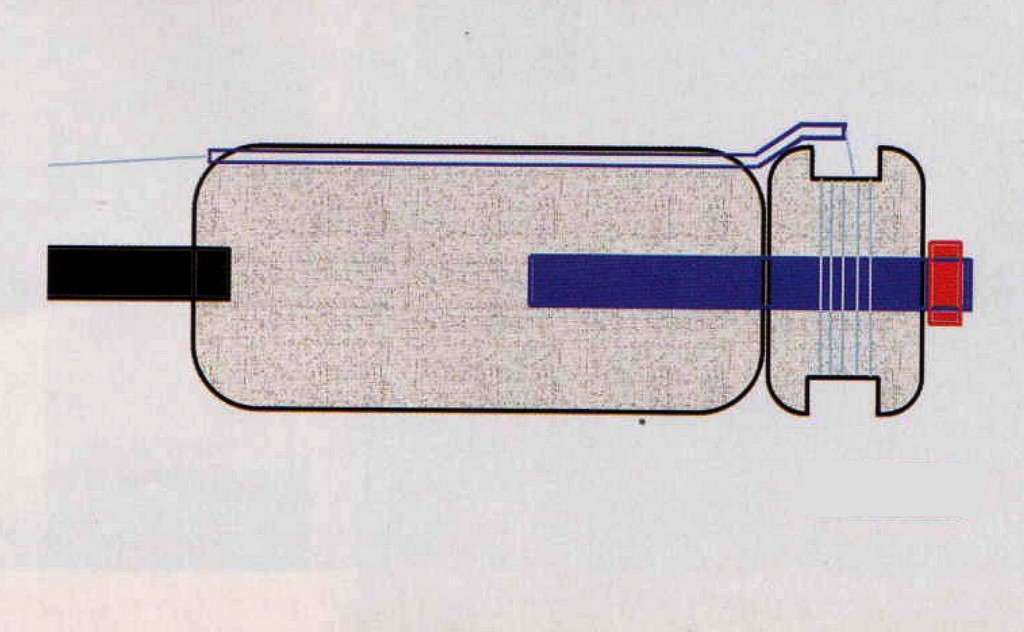

Далее следует самое интересное. Как провести леску через все удилище к заднему торцу ручки, где находится катушка, в обход руки? Вдобавок надо еще и направить леску на шпулю, которая располагается перпендикулярно ручке. То есть леску нужно подать на шпулю под углом 90 градусов. Выход я нашел такой — сделать для лески «туннель» в виде тонкой пластиковой трубки, который будет находиться внутри ручки (под ладонью). А ее конец вывести на середину шпули для укладки лески. Получилось решение, чем-то напоминающее укладку лески на безынерционную катушку. Трубку-туннель, наверное, лучше было сделать металлической, поскольку пластмассовая трубка в итоге, скорее всего, могла прорезаться леской. Но тогда решил попробовать такой вариант.

Чтобы трубочка не мешалась руке, заглубляем ее в тело ручки, проточив канал, и, предварительно нагрев, изгибаем надлежащим образом. Фиксируем трубочку тем же клеем, не содержащим растворителей. Я использовал клей для потолочной плитки «Мастер», который упоминал ранее. Готово – леска под ладонью, через пластиковую трубку проходит к торцу ручки и направляется на шпулю.

Финал – собираем удилище

Итак… Корпус ручки готов, катушка сделана, ось катушки закрепили в корпус, насадили катушку на ось и через прокладку-шайбу прижали её гайкой. Почти всё готово. Осталось только сделать в переднем торце корпуса отверстие под шестик. Всё так же высверливаем отверстие нужного диаметра и «полируем-укрепляем» его внутри подходящим стержнем.

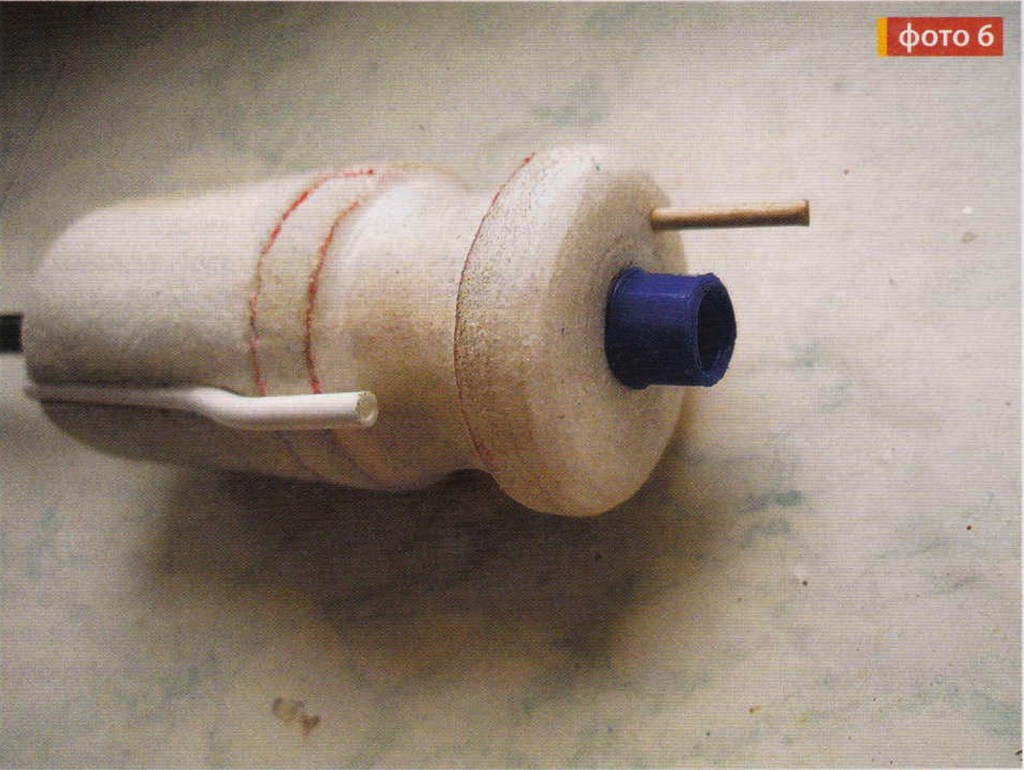

Финальная доводка. Шлифуем всё шкуркой-нулевкой, заглаживаем («цементируем») иглой поверхность — и удочка готова. Остался нерешенным вопрос с ручкой для вращения катушки. Поставить эту ручку — нет проблем. Но, как мне показалось, в ней просто нет необходимости. Это будет лишняя деталь, а мои требования — это простота и малая масса. Поэтому изначально решил ручку не ставить и опробовать удочку в работе без нее. Тем не менее, сделал отверстие в торце катушки просто под спичку. На рыбалке при необходимости недолго достать из кармана спичку и воспользоваться ей как ручкой. Что в итоге оказалось вполне приемлемым вариантом. Ведь ручка нужна в основном когда сматываешь леску в конце рыбалки, а подгонять длину под требуемую глубину ловли в процессе рыбалки можно просто вращая торец катушки пальцем.

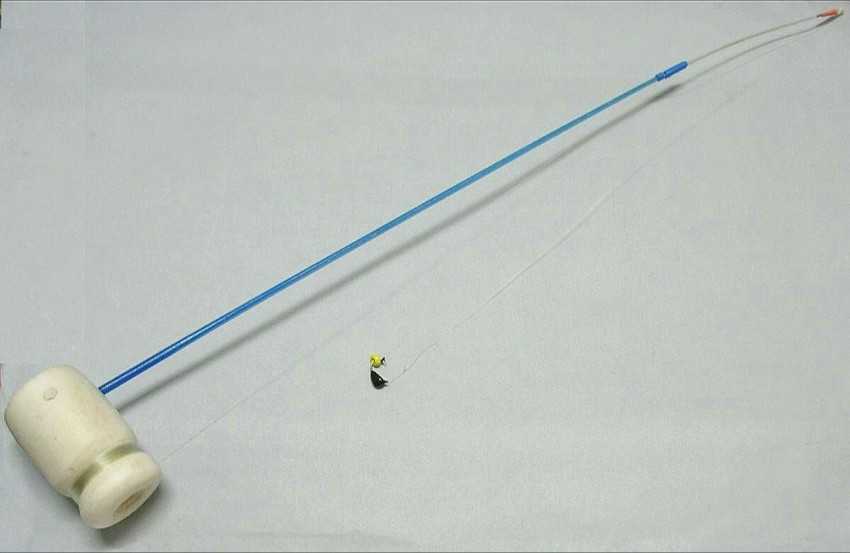

Ну вот и всё. Удилище готово. В результате, после испытаний в деле, удочка мне очень понравилась. Минусов я не нашел. Весит она меньше, чем популярная пенопластовая «балалайка». Хват, лично для меня, удобнее. Удочка компактна, что немалый плюс для безмотыльщика, у которого в ящике порой лежит более десятка удочек. А после проверки её в суровых зимних условиях она показала себя только с положительной стороны.

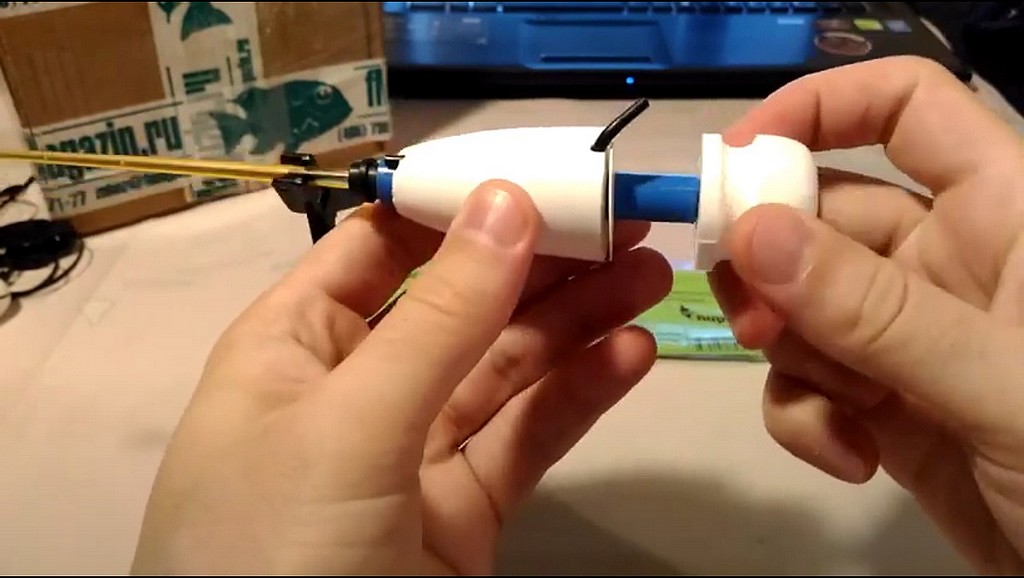

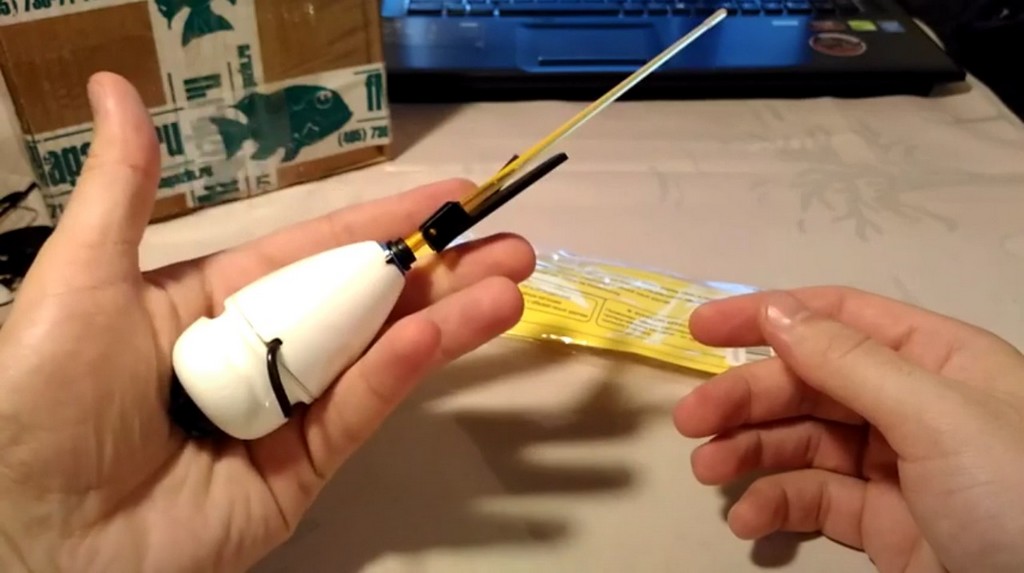

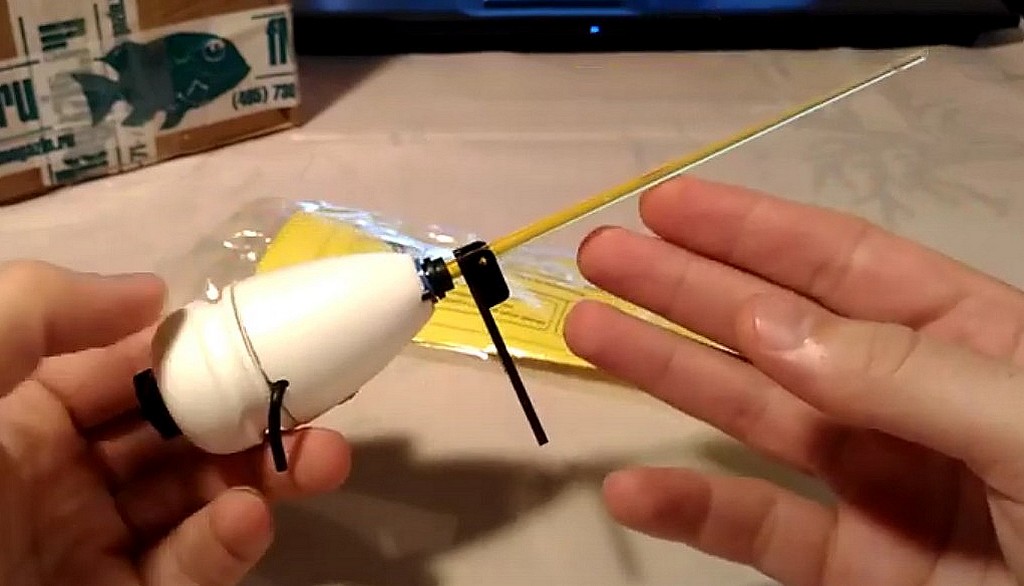

А когда получил в руки образец от ПИРС, я был просто в восторге. Естественно они довели всё до совершенства и удилище стало выглядеть совсем по-другому. Хотя сама конструкция осталась аналогичной.

С уважением ко всем «рукастым» рыбакам – Марат (Marik)

Это оригинальный вариант статьи. «Журнальный» - прилизанный и обрезанный редакторами, опубликован в журнале «Спортивное рыболовство» № 12, 2008г.
