Переделка Yamaha 30 HMHS в Yamaha 30 HWCS

San-Sanich
San-Sanich 3440 Новосибирск
25 мая 2015, 15:34

Для переделки румпельного мотора с ручным запуском на мотор с электрозапуском нам понадобиться

стартер оригинальный Ямаха, реле стартера Ямаха, выпрямитель Ямаха (или аналог от скутера например, или можно поставить выпрямитель от Ивана типа ВНРЛ 1(2), соленойд  подсоса(можно и без него), датчик перегрева (можно и не ставить, тут каждый сам решает), силовые провода(можно не оригинал, но сечение должно быть рассчитано на ток высокой силы, лучше взять оригинал или поискать б/у), довесок от Ивана(для не превышения допустимого напряжения на борту лодки), машинка ДУ 7pin Ямаха (можно от HDX, Hidea, Sea-Pro их щас много, с вытапливаемым ключом зажигания - для соленойда.


И так по порядку:

1)Отключаем ВВ провода от свечей и убираем подальше, не дай бог заведется во время переделки - всякое бывает.


2)Снимаем маховик - есть 2 способа:

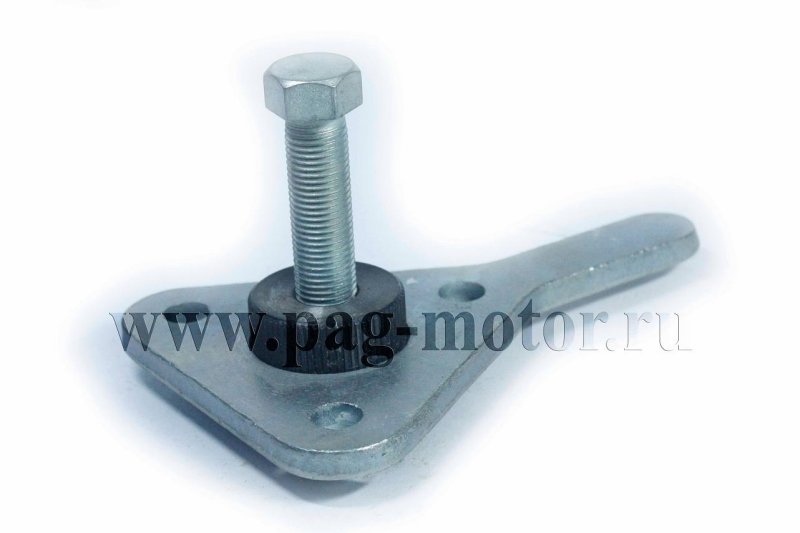

1- купить съемник или заехать к тем кто занимается моторами и они снимут спец съемником

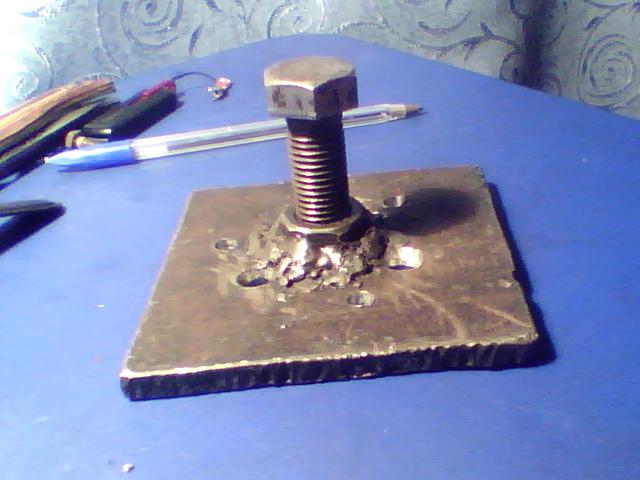

2 - танцы с бубнами - я изготовил съемник самостоятельно из куска металла(надо брать не менее 3мм а лучше 0,5см) вырезал 4 овтерстия из которых 3 под винты для крепления на маховик и 4 по центру, по центру приварил гайку помощнее, сбоку приаврил кусок трубы, чтобы держать когда откручиваешь. Прикрутил на маховик эту приблуду, один человек держит, другой крутит болт - тем самым как бы отжимая маховик... Не знаю как у других - я сломал 2 болта на 24... а маховик не поддавался. В итого взял маленький молоточек и потихоньку поворачивая по часовой стрелке маховик постукивал снизу и о чудо он слетел с конуса!

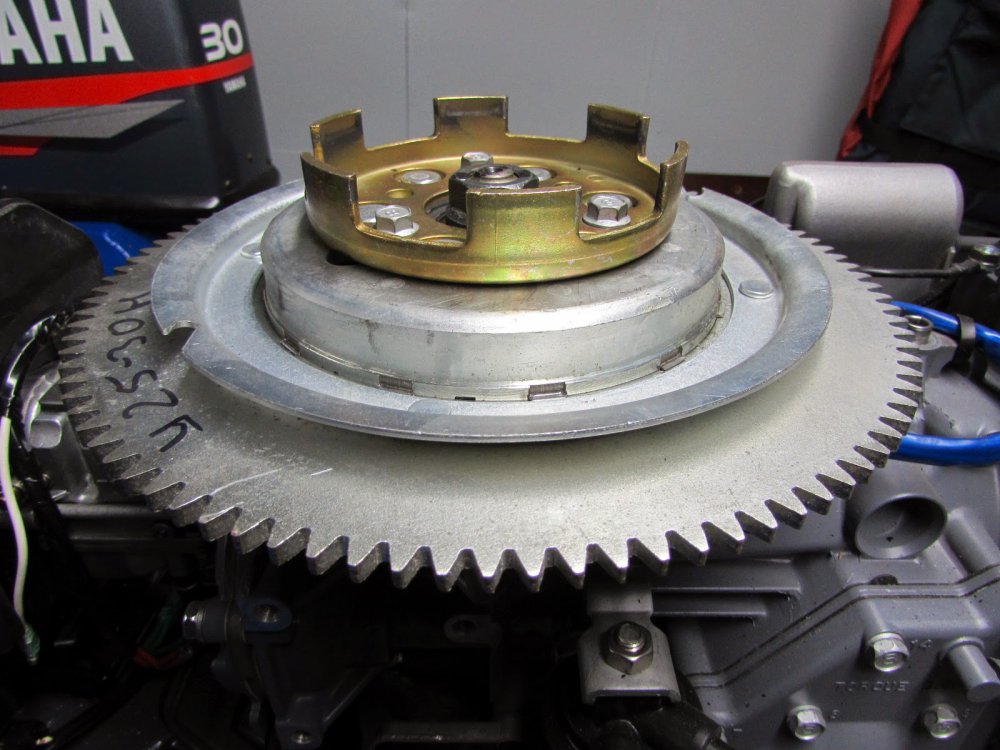

3) ставим новый маховик

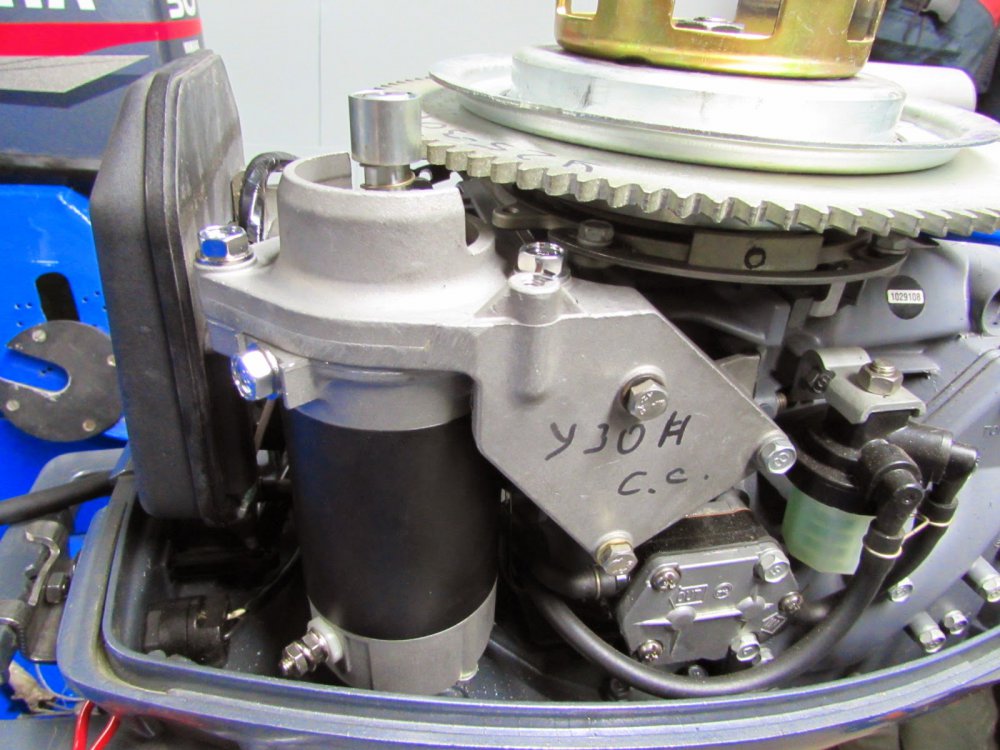

4) ставим стартер

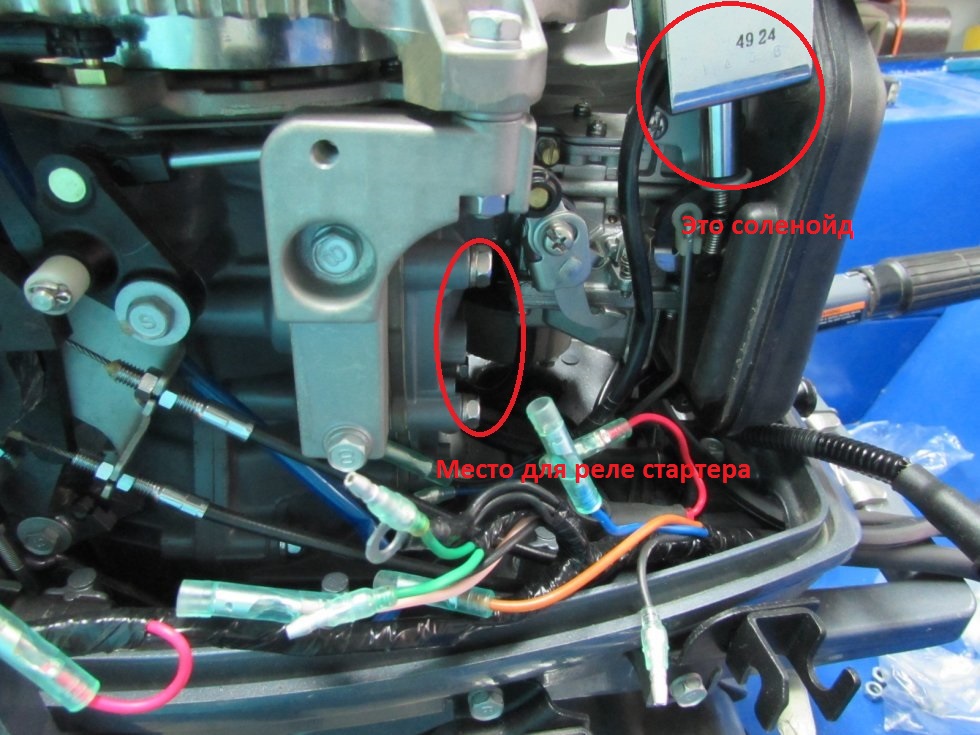

5) ставим соленойд подсоса и реле стартера

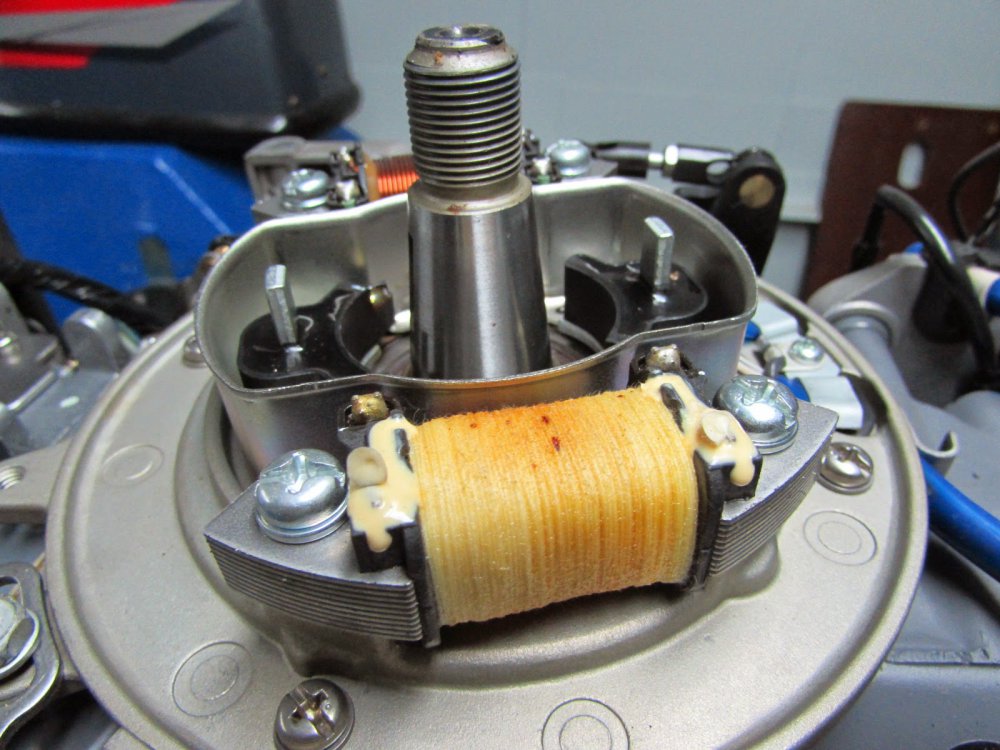

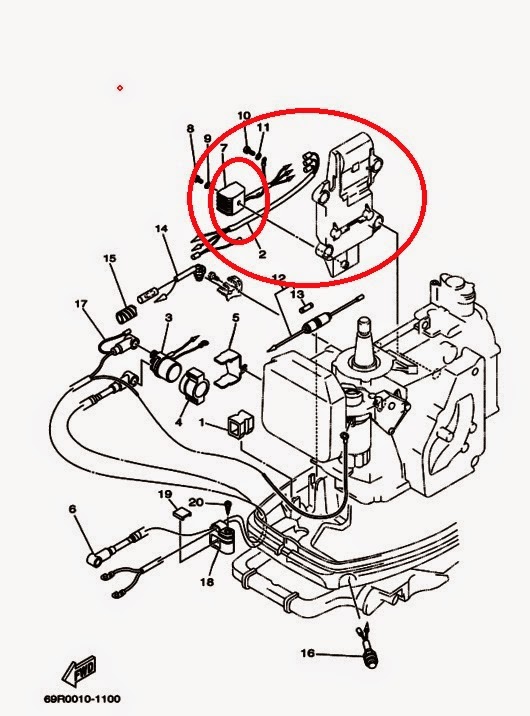

6) ставим штатный выпрямитель( он ставится на приблуду где крепятся катушки,открутит ее надо полностью и закрепить выпрямитель внизу держателя катушек)

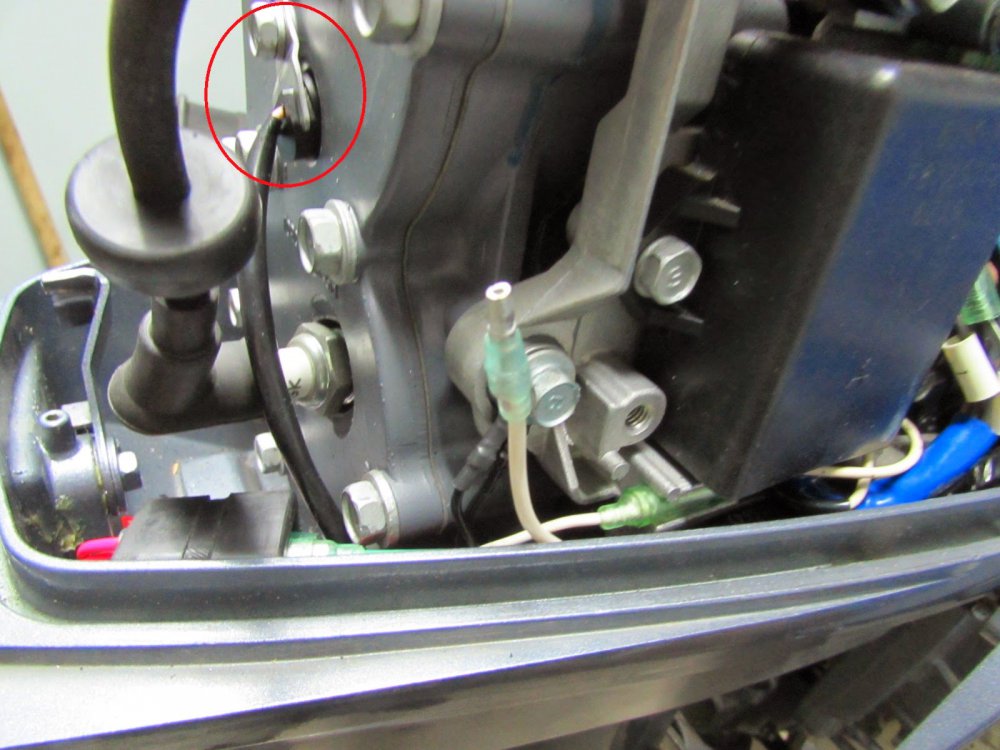

8) ставим датчик перегрева(отверстие в блоке между свечками) - там все просто!


8) протягиваем провода к аккумулятору(силовые от реле стартера) и к машинке ДУ (коса на 7 пинов)


9) все подключаем, заводим - наслаждаемся!


Весь процесс занял 6 часов, отнимаем танцы с бубнами возле маховика(часа 3 точно) - за 2-3 часа легко все собрать.

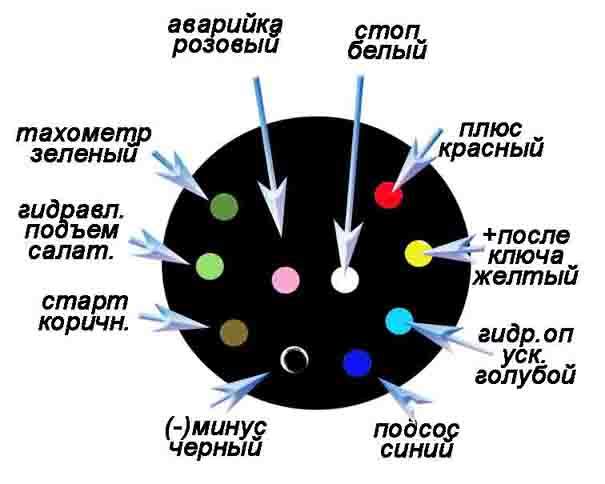

Теперь по проводам, если вдруг кому надо:

у меня 703 машинка аналог Ямахи, 7 контактов, ключ зажигания вжимной (при нажатии вовнутрь включается соленой подсоса - для легкого первого запуска)


1)красный от реле выпрямителя на + к машинке через предохранитель

2)черный всегда масса(у всех приборов) - (подключаем по места к мотору возле каждого потребителя)

3)розовый датчик перегрева

4)синий от машинки на  соленойд

5)коричневый запуск на стартер (на проводах от катушек он есть, перепутать трудно)

6)зеленый от машинки (для тахометра) на разрыва любого зеленого из под маховика до выпрямителя или до довеска

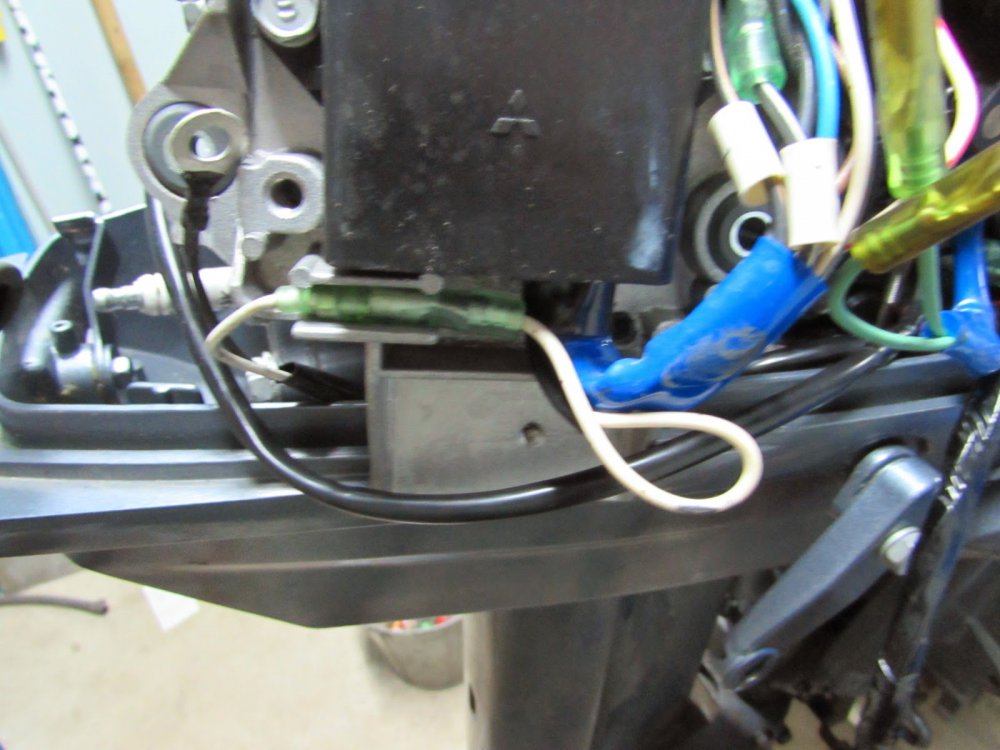

7)белый на разрыв аварийной кнопки к белому

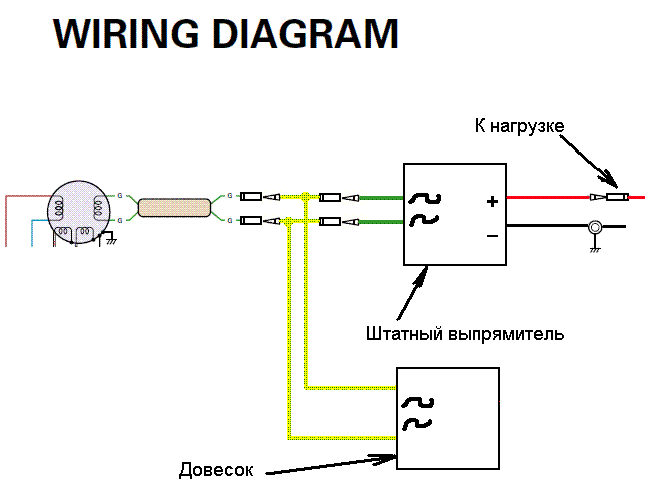

2 зеленых провода выходящих от маховика цепляем на выпрямитель ямаха (если не хотите перезарядить аккумулятор или чтобы мотор не убил эхолот обязательно надо ставить довесок от Ивана или -любой другой, суть: ограничение выходного постоянного напряжения до 14,2 V) вот схема как подключить


Схемка по проводке(для моторов с тримом), у ямахи цвета на всех моторах которые я видел совпадают



Если что-то забыл написать, поправьте.

С уважением, и легкой Вам воды!
