[Урал]

fram_64
Для создания выкроек в носороге какие-то плагины использовались? Или всё делалось в "стандартной комплектации"?



[Vik50]

Я почти неделю потратил на чтение всех 189 страниц темы, в общем и целом замечательная дискуссия и обмен опытом.

Собирался в апреле свою лодочку делать, но раз уж начал, пришлось продолжить

Спойлер: продолжение проекта лодки средствами Wolfram Mathematica

Итак, я писал, что пришлось повспоминать векторную алгебру и прочие ньюансы для того чтобы этот пакет символьной математики посчитал мне раскрой моей лодки ну и порисовал немного,

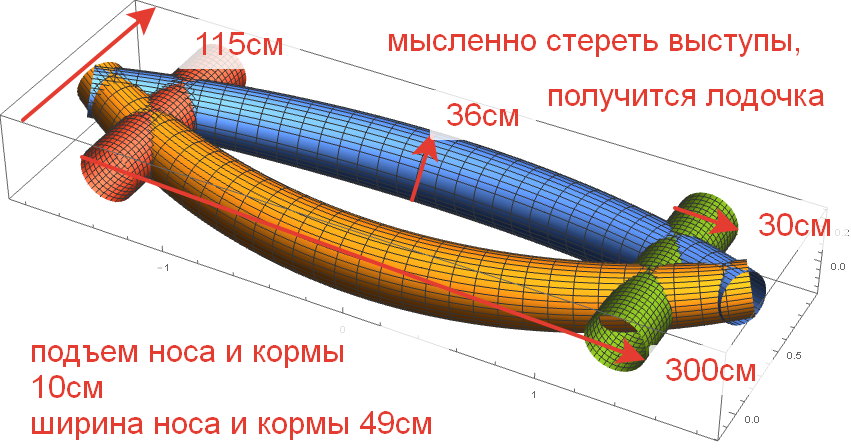

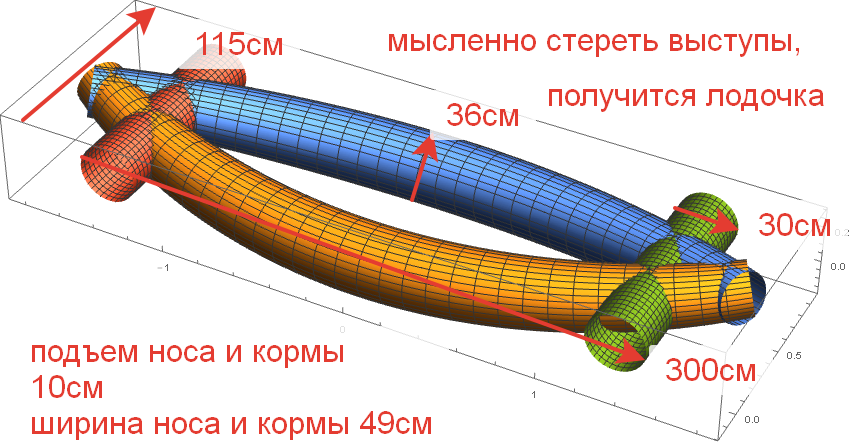

Посмотреть вложение 136144

лодка будет с поднятыми тупыми носом и кормой, скулы будет задавать надувное дно, и его я буду проектировать уже по месту. борта в миделе 36см по раскрою, крой поперечный для ткани 150см, будет 8 деталей бортов, 4 верхних четверти и 4 нижних, и два носо-кормовых окончания

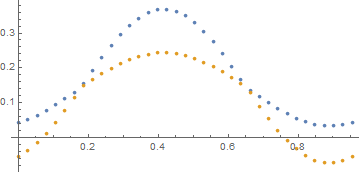

Посмотреть вложение 136145верх кривого бортаПосмотреть вложение 136146низ кривого борта

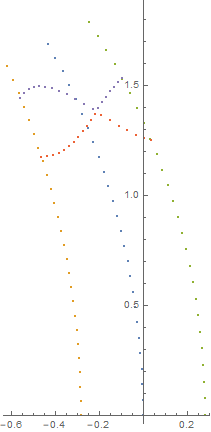

Посмотреть вложение 136147
половинка носа и кормы, надо достроить симметрично относительно горизонтальной оси.

Пытливый ум, при попытке узреть а где же тут кривая сочленения куска тора и цилиндра, когда у меня там два графика, отвечу, решая задачку в численном виде получаем и нужные и ненужные пересечения, не стал заморачиваться с отсечением лишних, на картинке например носовой видно, что сначала мне нужны синие точки, слева,после пресечения, с другим цветом оранжевые, а потом опять синие.

Самые пытливые могут увидеть еще один моментик, длинные детали получились чуть больше чем 150см сантиметра на 3, но это не печалька, в поперечном раскрое все получается длиннее после надувания, впрочем может еще подкорректирую раскрой. Поправил параметр и не паришься.

файл-рабочую тетрадь с раскроем пока не выкладываю, там ничего не закомментировано.

Для оценки мало-мальски соображающие в азах линейной алгебры, могут скачать предыдущий вариант без вычисления координат раскроя.

Это у вас не развертка, это линии пересечения. Думаю лучше размеры в миллиметрах ставить, будет более понятны размеры.



[Vik50]

Победил WolfMath по части экспорта графиков в постскрипт (векторном) формате. Не прийдется ручками по координатам на миллиметровке строить. Вот тут https://yadi.sk/d/FjGGI144D8W7Vw лежит раскрой в формате Corel в масштабе 1:10 три детали, в понедельник договорился на печать полного комплекта из 10 деталей в уменьшенном масштабе на 440г/кв.м литом банере, склею макет, если понравится, распечатаю шаблон 1:1 под рабочую ткань.

что-то тишина в теме.

Спасибо профессору Вольфу за программную реализацию математических формул и возможность превратить их в графику. Вот были бы такие возможности в 90е годах, когда расчеты вели на ЕС-1022....перфокартами и магнитными лентами ...



[Vik50]

Ладно, погорячился...
ОК, просто прикладываю результат работы программы (точнее это рабочая тетрадь, это же прога для ученых, а не программистов) с исходными кодами результатами вычисления в удобном для просмотра формате pdf

ну и раскрой, подготовленный для печати на банере, в формате корелдроу 11 версии (станок под банер 1.5м, рабочее поле 1.46 я уложил уменьшенную в два раза лодку в прямоугольник 140 на 200мм (печатник сам увеличит его в 10 раз)

впрочем можно вытащить и напечатать и 1к1 выкройку из формата корелдроу но только этой от фонаря придуманой лодочки под мои хотелки.

Смотрите, спрашивайте... Старые ссылки уже не так интересны

а можно выложить расчеты в формате WOlfram? Спасибо!



[NVPavlov]

https://yadi.sk/d/jl2BhAMEsQwRPw
тут



[Vik50]

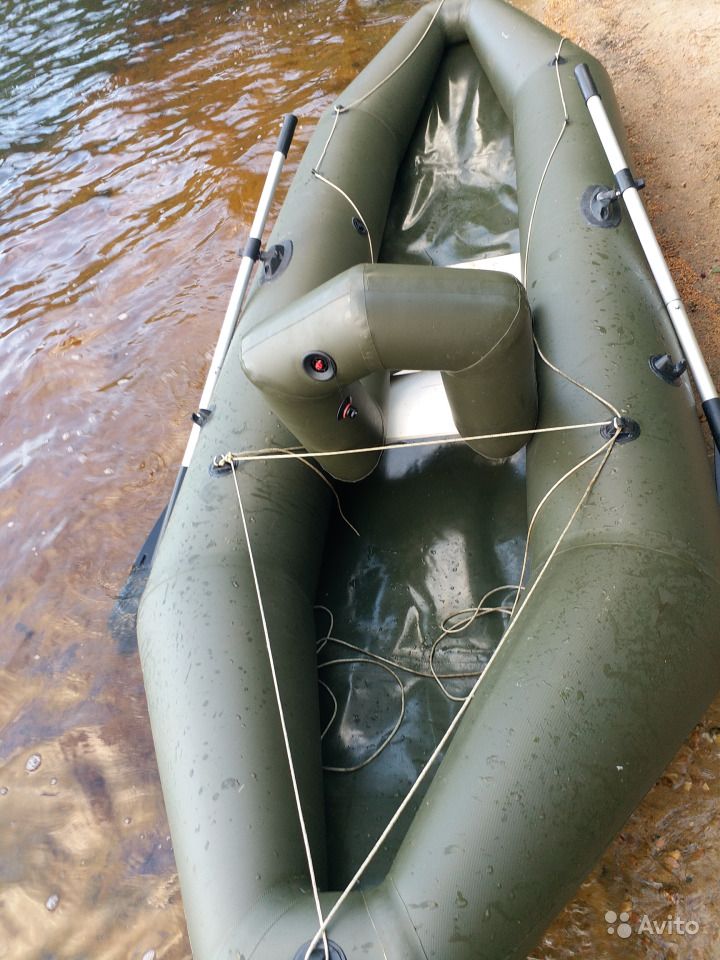

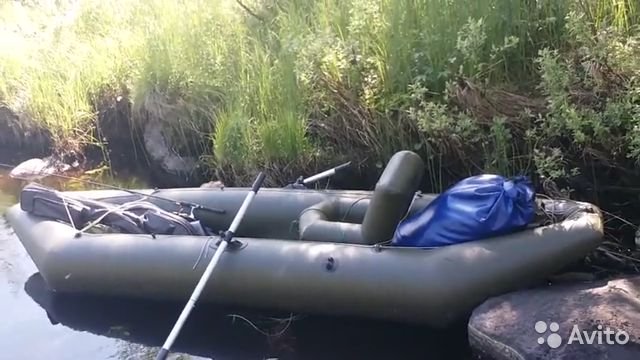

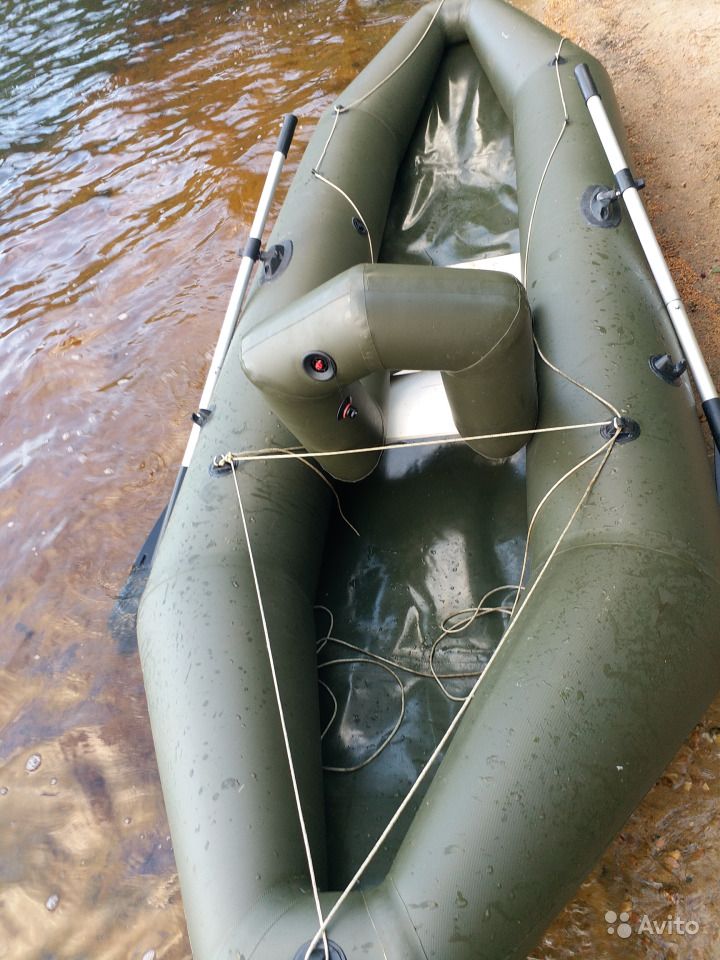

Что то у нас здесь все затихло. Вчера приехал с Карелии, сплавлялись по р.Воньга. Я плыл на лодке. По порогам и для рыбалке вполне годится. Но на ход очень трудновато. В том году двигался на веслах с уключинами, в этом использовал байдарочные весла. Друзья шли на кате четверка. Площадь соприкосновения с поверхностью воды у нас была почти одинакова, но я греб один, трудно было за ними держаться... Думаю что нужно делать байдарку. У кого будут какие мысли по этому поводу. Нужен баланс: вес, сравнительно легкий ход и вместительность...



[sewa73]

***Нужен баланс: вес, сравнительно легкий ход и вместительность...***

наткнулся на такое ...

https://www.takacat.com/340-lx-inflatable-portable-boat

мне думается ,что и на ходу будет достаточно лёгкая и вместимость и собираться просто ...+ вклеенный транец не мешает при сборке и не нагоняет вес ...
бадарки и подобные я не очень уважаю ,сейчас имею самоделку по такому же принципу - при небольшой загрузке (в одного) это катамаран , в двоём уже лодка ...мне нравится

и ещё есть вопрос - где бы разжиться хорошей ПВХ тканью по нормальной цене
может скооперируемся на рулон ?
(в отмотку стало неприлично дорого)



[VNikolai]

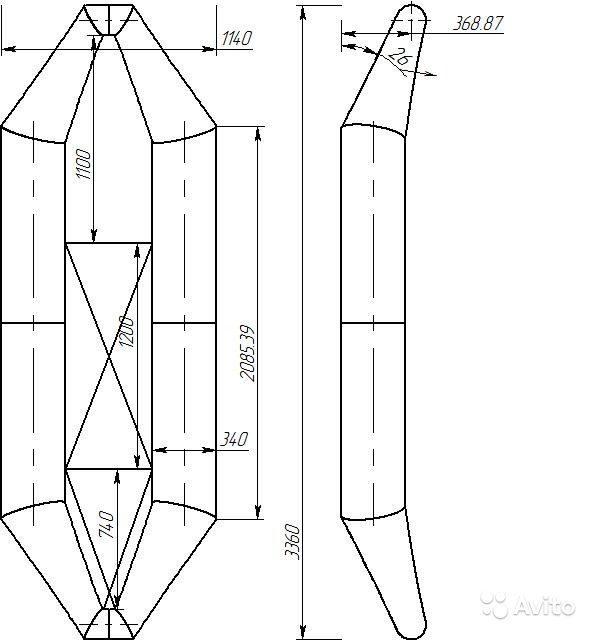

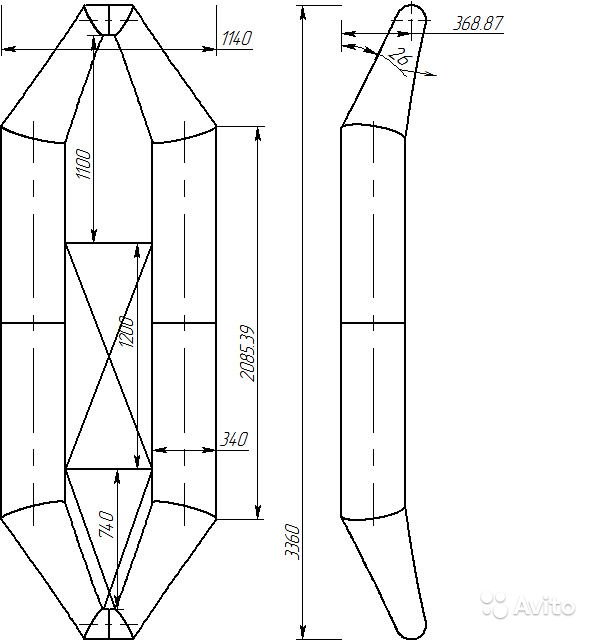

fram_64
Добрый день.
Все очень толково разрисовано.
Но поправка на расположение ткани ПВХ при раскрое правомерна и обязательна.
Если Вы сходите в Ателье где брюки шьют и проконсультируетесь про расположение ткани то получите расширенную консультацию по этому вопросу.

В чертежах обязательно надо указвать направление ткани по утку или основе, диагонали.

Коля и Лариса в своих рекомендация по раскрою ПВХ всегда на это обращали внимание.



[dronvolgograd]

Всем привет. Форумчане давненько не заходил на форум, так как занимаюсь поклейкой лодок только в зимнее время. У меня такой вопрос. Имеется ткань мирасол 800 клею лодки с неё и другой никакой нет. Можно ли на внутренний шов использовать обычную (банерную) пвх ткань плотностью 600 диагонального кроя, всве равно же все промазывается клеем?



[СОЛ]

На РИБ 350 баллоны сложно изготовить?



[sewa73]

Всем привет. Форумчане давненько не заходил на форум, так как занимаюсь поклейкой лодок только в зимнее время. У меня такой вопрос. Имеется ткань мирасол 800 клею лодки с неё и другой никакой нет. Можно ли на внутренний шов использовать обычную (банерную) пвх ткань плотностью 600 диагонального кроя, всве равно же все промазывается клеем?

дружище ,не связывайся с банерной ,не надо ...
имею личный опыт
не надо оно тебе !



[inter-oren]

Добрый день!
Подскажите, пож, можно ли использовать косую ленту из другого материала пвх?



[andrey501961]

Я из тентовой ПВХ нарезал...



[inter-oren]

@andrey501961,

Я из тентовой ПВХ нарезал...

Ну это, мне кажется, уже перебор )



[inter-oren]

И еще вопрос - хочу покроить баллон вдоль рулона, можно ли в таком случае продольный шов также клеить продольно отрезанной лентой? или все таки обязательно косая должна быть?



[inter-oren]

Кто-нибудь может что-то сказать про этот материал?
https://tentcomplekt.ru/catalog/pvkh_tkan_lodochnaya/lodochnaya_linkor_650_850_gr_m2/



[kir-odintsov]

@inter-oren, он отлично подходит для каких-то небольших лодок (типа катамараны, гребневые лодки, для аттракционов водных тоже годится)
воздухонепроницаемая, упругая довольно
хочешь лодку сделать из него?



[inter-oren]

@inter-oren, он отлично подходит для каких-то небольших лодок (типа катамараны, гребневые лодки, для аттракционов водных тоже годится)
воздухонепроницаемая, упругая довольно
хочешь лодку сделать из него?

Меня интересуют отзывы тех, кто пробовал эту ткань, качество интересует.
А так хочу сделать баллоны длинной метров по 5, две-три секции каждый.



[inter-oren]

Добрый день!
Подскажите, пожалуйста, какой клапан выбрать для пвх баллона? Интересует производитель, марка-модель, и в чем плюсы-минусы. Ну, и, соотношение цена/качество.
Т.е. хочется купить нормальное изделие с приемлемыми характеристиками и в то же время не переплатить за ненужные качества.
У меня на лодке стоят Браво 2000, но и цена что-то уж не очень гуманная на такие же, есть в два раза дешевле, но я ничего не знаю про них.
А мне нужно купить с десяток клапанов, так что есть о чем подумать.
Спасибо!



[Barkas190]

@inter-oren ставлю клапан ИП Голубева уж не один год, пока нареканий не было.
