Давайте сделаем лоцию ОВХ (Часть 2)

,
859 просмотров, 14 комментариев

Прошло больше полугода с первого поста https://www.fishingsib.ru/articles/view/118416/

Если кому интересно, есть следующие обновления:

1)Уточнен и дополнен файл с изобатами на территорию ОВХ в формате шейпфайла ESRI  http://85.118.229.228/Obsea_Isobath.zip

2)Скомпилирована карта с изобатами на территорию ОВХ в формате Гармин http://85.118.229.228/ObSea.img  Мой ETrex 20 ее отображает без проблем. К сожалению GPSMap этот формат не жрет или я чего-то не знаю :(

3)Как было написано в конце предыдущего поста, изобаты глубже 5-6м можно получить интерполяцией данных с картплоттеров. Пару последних дней по случаю простуды посвятил этой задаче. Скомпилировал пробную версию интерполяции c шагом изолиний 0,5м на часть БЗ (примерно от Агролеса до "Гаража") в формате Гармин http://85.118.229.228/BerZal.img

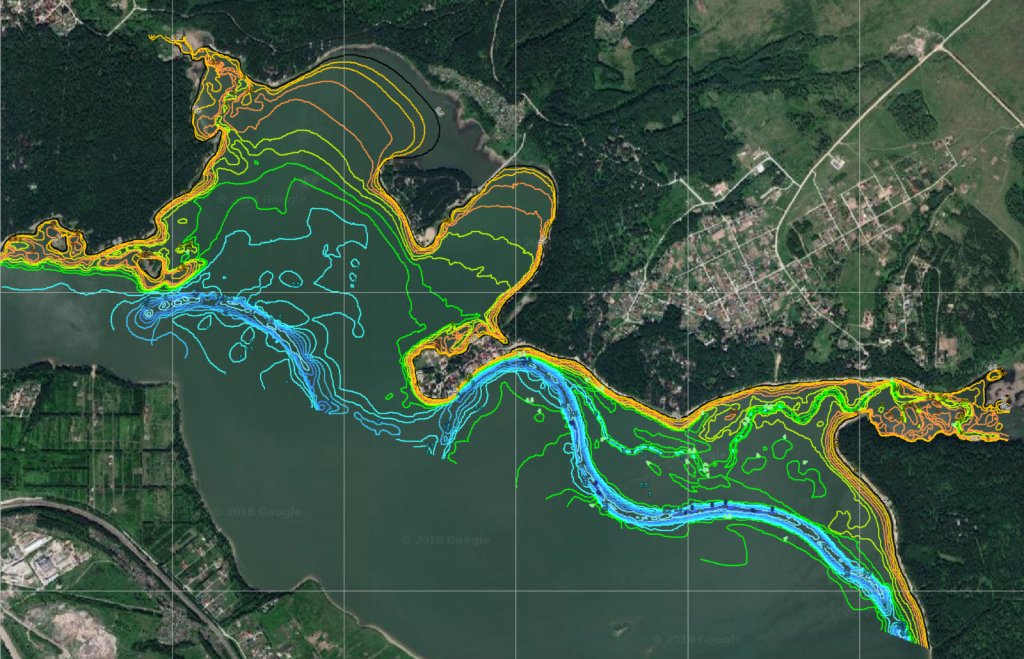

Местами, где плотность точек низкая, есть артефакты, но в целом алгоритм интерполяции кажется неплохой (думаю получше чем доступные коммерческие продукты). Выглядит она как показано на картинке ниже:

4)Запустил сервер FTP ftp://85.118.229.228/. Все вышеперечисленные файлы можно скачать и с него. User: anonymous Password: любой е-меил.

5)Для желающих помочь в нелегком деле создания цифровой лоции ОВХ на FTP-сервере есть папка \Upload куда можно загружать данные (но нельзя читать, если вы беспокоитесь об утечке).   Буду признателен, если найдутся добровольцы готовые поделиться данными с картплоттеров, желательно в формате ADM или GPX. Обновления и новые участки буду публиковать по мере накопления данных, и наличия желания и свободного времени :)

Если есть вопросы/пожелания - пишите в комментах.

,
