Всем здравствуйте, давняя моя мечта - сушилка для рыбы. То, что есть в продаже, совсем неприемлемого качества и функционала, поэтому наконец таки выкроил время и сделал сушилку как мне нужно!
Набор «сырья» совсем примитивный, и у большинства есть в гараже. В ход пошли: монтажный брусок 30х45, 20х25, саморезы, цепь din 3мм, москитная сетка, из инструментов можно обойтись ножовкой и отверткой, мне помог кое-какой электроинструмент)

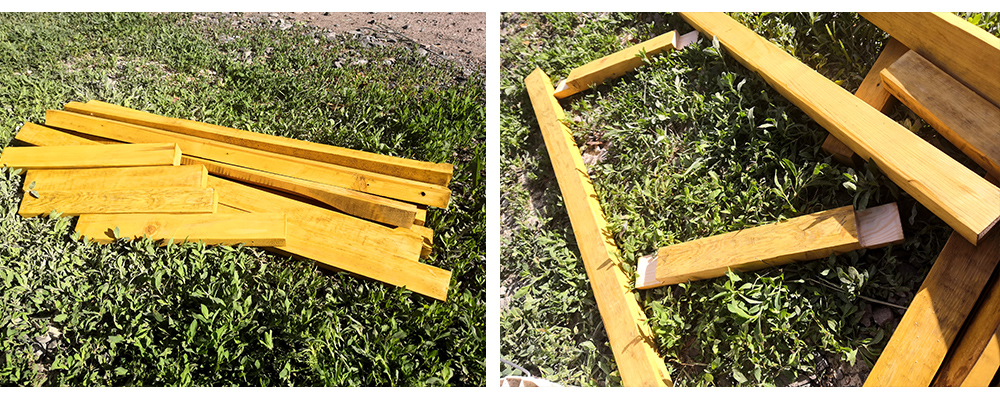

Брусок 30х45 режем по длине в соответствии с «чертежами», я руководствовался размерами москитной сетки и размерами места хранения самого дегидратора. Ширина москитной сетки 90см, поэтому все размеры кратны этой ширине, минус запас на подгиб по паре сантиметров. Готовая конструкция должна будет получиться ~ 870х800х400 мм (ДхВхШ)

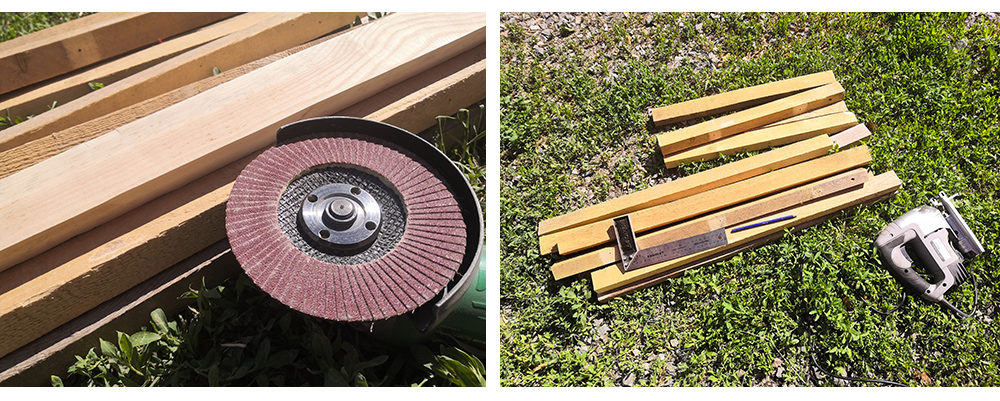

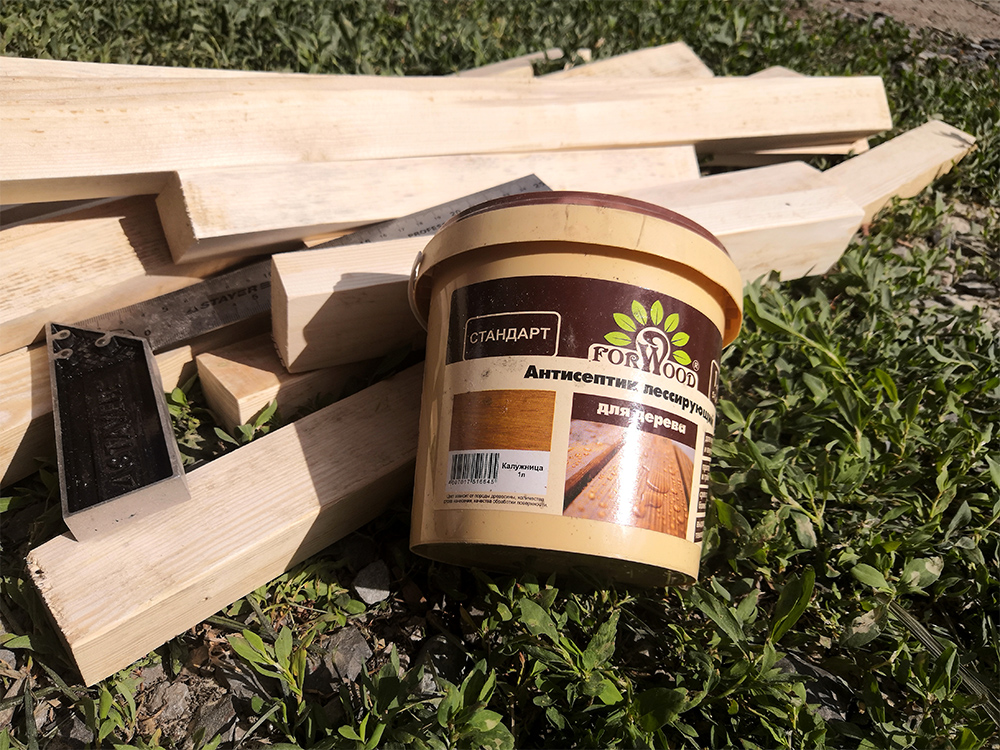

Нарезанный брусок лучше шлифануть или обработать рубанком. Быстро шлифуем угловой шлифмашинкой с лепестковым кругом на 120. После, очень желательно, весь конструктив пропитать любой «защитой древесины», у меня под рукой была такая.
Дальше всё, как показывал трудовик на уроках труда) делаем запилы и соединяем бруски по принципу «в пол дерева». Изначально соединить хотел по-другому, но в связи с недостаточностью толщины бруска пришлось импровизировать, соединение вышло не очень правильное с точки зрения столярного дела, но вполне крепкое!
Не забываем «Семь раз отмерить, один –отрезать»)
Потихоньку бруски собираются в конструкцию. Прежде чем вкручивать саморез в брусок малого сечения, лучше предварительно засверлиться, иначе высока вероятность растрескивания древесины.

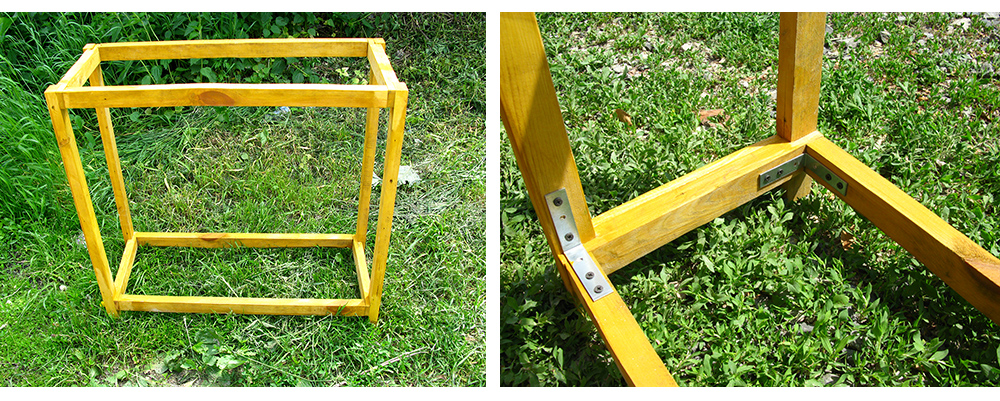

В итоге получается такой каркас. Теперь его нужно усилить «уголком» и распорными планками, которые также будут обладать определенным функционалом.
Прикручиваем уголки, усиливающие конструкцию, обязательно в разных плоскостях,
По низу монтируем несколько планок сечением 15х40, на них будет устанавливаться «поддон для стёка рыбьего «сока», а также они придадут дополнительную жесткость конструкции.
По бокам монтируем планки, в них будут вкручиваться крючки второго яруса. И вкручиваем сами крючки. Вкрутить их можно тем же шуруповертом, не затянутым патроном, лайфхак! Крючки первого и второго яруса вкручивать необходимо в шахматном порядке, чтобы «сок» от рыбы с верхнего яруса не попадал на рыбу с нижнего яруса. Всё, каркас готов!

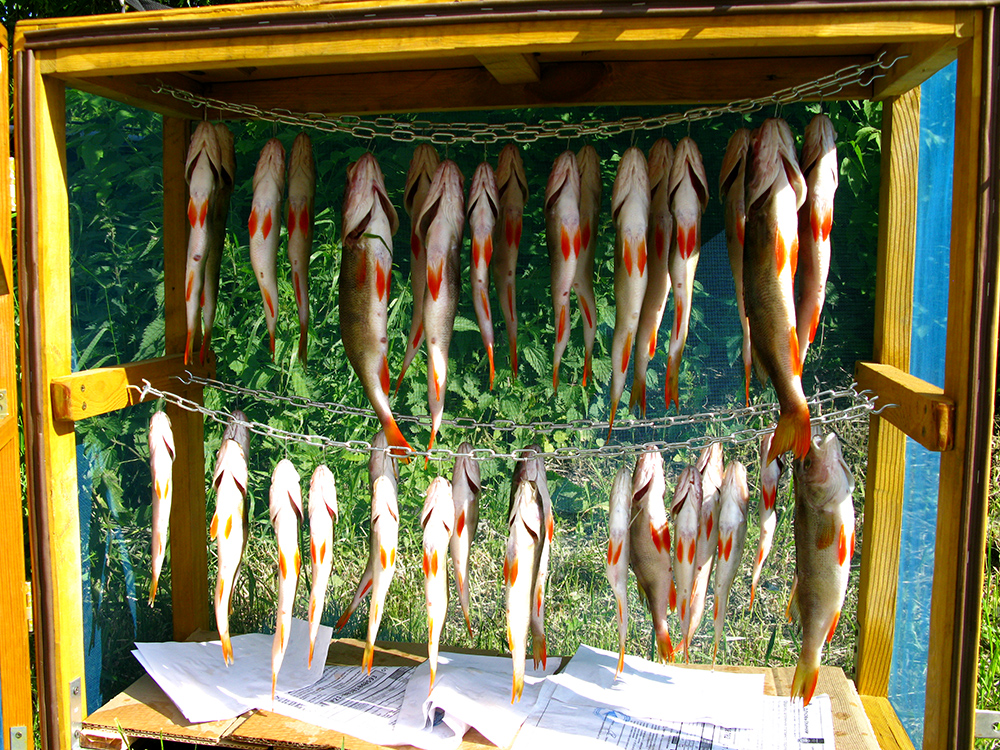

Теперь примеряем цепь по месту. Цепь была выбрана, исходя их прошлых опытов с тросиками, прищепками, различными шпильками и проволоками. На цепи рыбы не будут съезжать под собственной тяжестью и соприкасаться друг с другом! В моем случае цепь толщиной 3мм с коротким звеном. Хотел купить 2мм, но ее не было в магазине.
Верх сушилки зашиваем фанерой, чтобы меньше летела пыль.

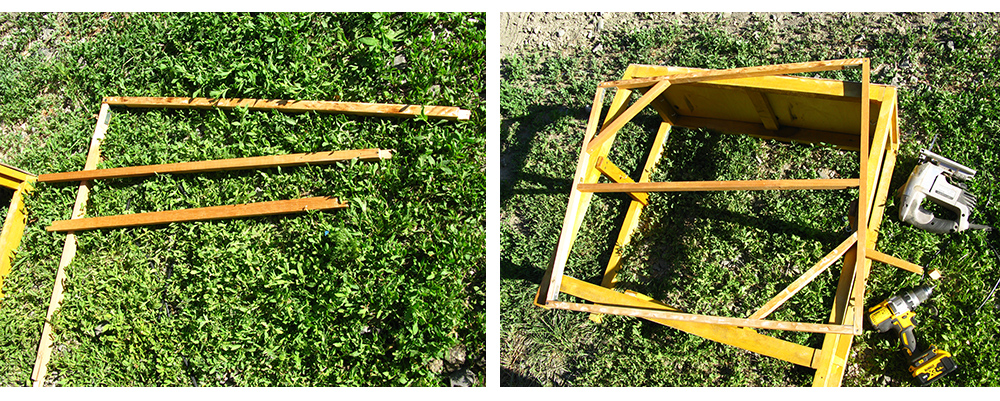

Далее делаем дверь для загрузки продукта. Я делал из монтажного бруска 20х25, по-хорошему, нужно было взять потолще, но под рукой был только этот. Нарезаем бруски по размеру, делаем запилы по краям, и собираем «в пол дерева», не забывая усиливать металлическим уголком по углам, и «чтобы наверняка», монтируем по диагонали две «косынки».

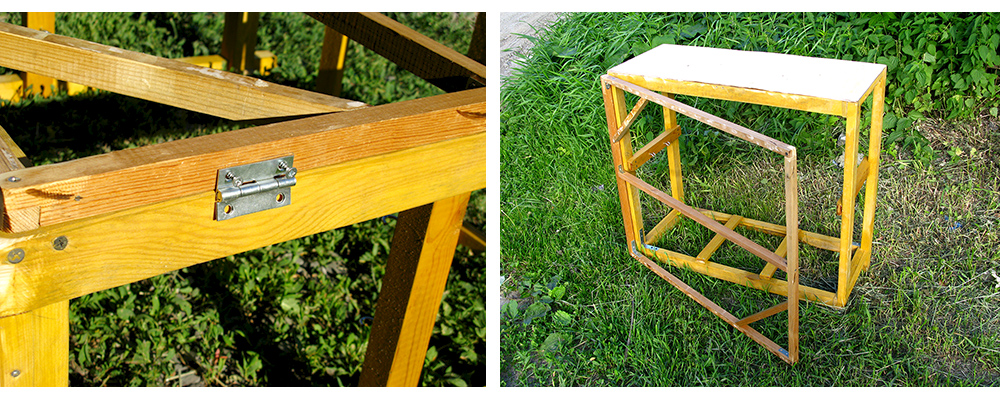

Теперь примеряем и размечаем петли. Я взял внешние, так дверь будет открываться нараспашку, да и в монтаже они проще. Прикручиваем петли и наслаждаемся результатом)

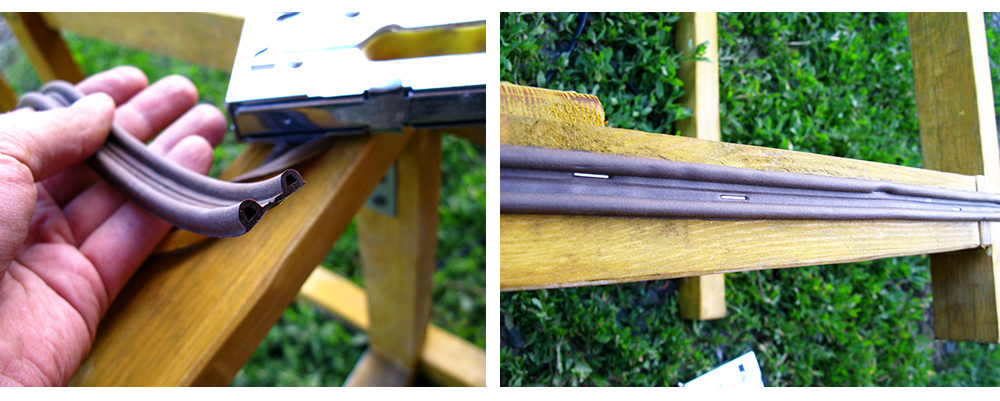

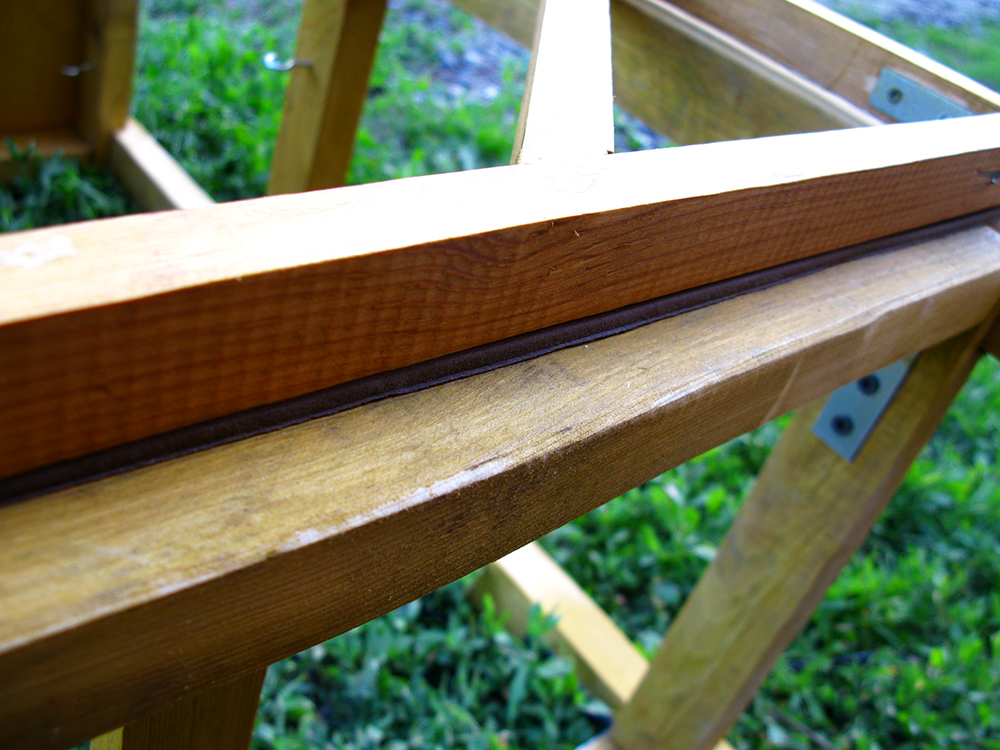

Ну, теперь почти всё готово. Каркас по периметру двери я проклеил дверным уплотнителем, хоть он и на самоклеющейся основе, дополнительно закрепил еще и скобами.

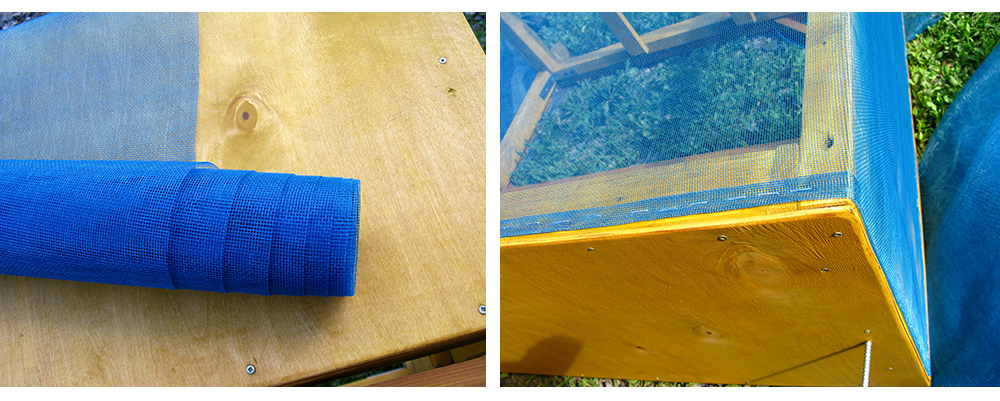

Теперь берем нашу москитную сетку, вооружаемся степлером и прибиваем её, с небольшим напуском и с подворотом. Скоб не жалеть, ибо мухи щелей не прощают! Сильное натяжение сетки делать не нужно. Всё, сетка прибита!

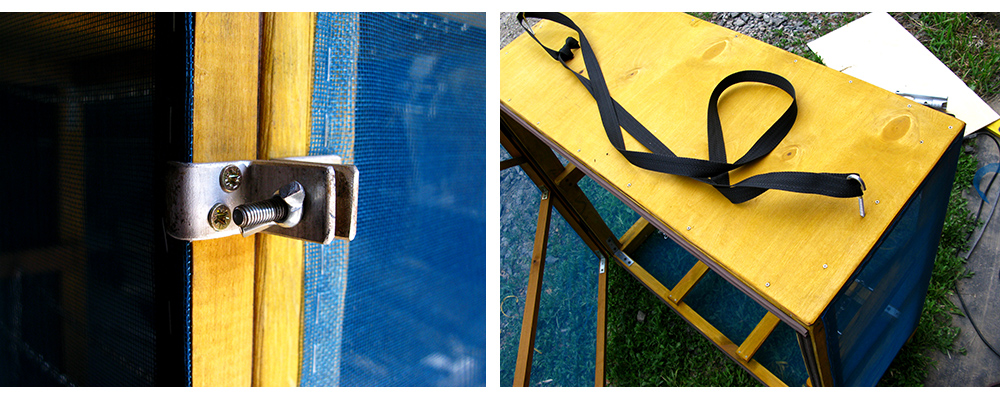

Не забываем и про переноску сушилки, ручку сделал из ременной ленты и колец, ввинченных в каркас сушилки. На этой же «ручке» сушилка будет подвешеваться на настенный крючок.
Осталось смонтировать систему запирания дверки. Защелки, которые я купил не подошли, поэтому наспех выпилил уголки из толстостенного алюминиевого уголка и прикрутил один на дверь, второй на коробку и стянул болтом. Такие уголки прикрутил сверху и снизу дверки, чтобы не было перекосов, вся конструкция работает на «ура».

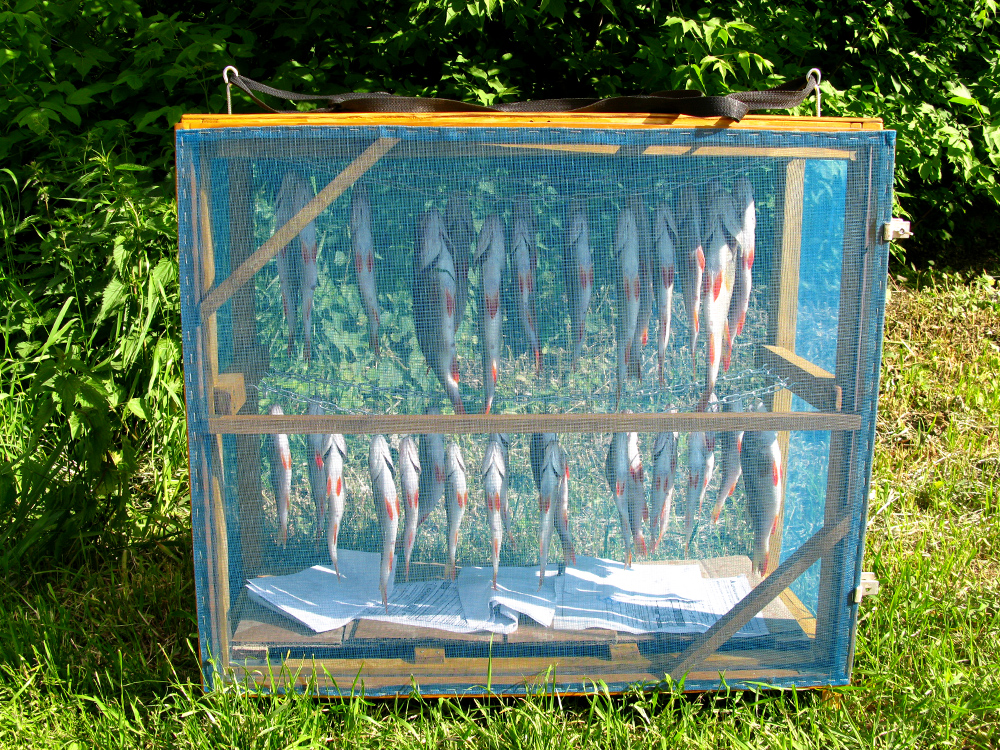

Полная вместимость оказалось порядка 80-90 штук рыб размером 150-400 гр., это полное 20 литровое ведро. При желании можно с одной стороны встроить какой-либо «вентилятор-кулер»! Поддончик для стёка, походящего размера что-то не нашлось, поэтому пока на дно постелил картонки и «черновики». В целом, сушилка получилась хорошая и удобная, всем рекомендую к изготовлению!
