Недавно собирались на рыбалку, заехали к знакомому в гараж за снаряжением, и я увидел там у него старый ледобур, времён СССР, который мы тогда называли «ложка». Раритет )) Повспоминали как мучились с ним в те года. Та ещё проблема была... Как только не затачивали, не модернизировали – сверлить эта штуковина не хотела ни в какую )) По сравнению с современными бурами, конечно... И на моей памяти было ещё два вида «коловоротов» в те далёкие советские времена. Вот, решил напомнить вам, чем мы тогда сверлили лунки, пока не появился наконец-то знаменитый Ленинградский бур. Ну и попытался найти прародителей этих наших ледобуров.

Кто изобрёл первый ледобур?

Долго искал информацию о первом ледобуре и чего-то определенного в Рунете не смог найти. На зарубежных сайтах нашёл вот такую информацию. Перевёл с английского описание, сократил до минимума и отредактировал, чтобы было понятно, о чём идёт речь. Можно ли его назвать изобретателем ледобура – судите сами.

Прототип ледобура. Патент № 139769, 1873г.

Уильям А. Кларк из Нью-Хейвена, штат Коннектикут, 10 июня 1873 года представил в своем патенте №139 769 шнек для бурения лунок во льду с добавлением небольшого наконечника с резьбой на переднем его конце. По сути, это стандартное винтовое сверло, но с некоторыми доработками. Острие наконечника прорезало во льду «пилотную» лунку, а его резьбовые стороны (шнек) далее захватывали лед и толкали режущую часть вперед.

Из описания патента: «Экспериментом я обнаружил, что при попытке просверлить лед обычным буравчиком или сверлом острие не удерживается во льду, винт не фиксируется, ломает и разбивает его вокруг себя». Изобретатель изготовил «улучшенный инструмент для бурения льда» который решил эту проблему с помощью нижней ведущей части с резьбой, которая захватывала лед и фиксировала, удерживала режущие кромки шнека при сверлении.

Источник данных: Национальный музей американской истории. Номер патента: 139 769. Имя объекта: патентная модель, шнек, лед. Дата патента: 10 июня 1873 г. Патентообладатель: Кларк, Уильям А.

Советские ледобуры. Чем сверлили лунки в СССР?

В Советском Союзе в промышленных масштабах ледобуры начали выпускать в 60-70-ых годах. И до появления известного сейчас шнека с ножами, было несколько конструкций, которые, думаю, помнят многие рыбаки в возрасте. Я рыбачить со льда начал примерно в 1977 году. И помню три вида тогдашних ледобуров. Это «ложка», «кольцо» и «чашка». Что они из себя представляли?

Ледобур «чашка» (чаша), «колпак» (колпаковый)

Наверное, это самая первая конструкция советского ледобура. По некоторым данным он выпускался заводом «Военохот» и появился в продаже в магазинах СССР в 1954 году. В рыболовной печати тех времён есть вот такие данные о нём.

Длина ледобура - 1,6 м, диаметр головки с режущей частью - 107 мм, скорость бурения – 10 см в минуту. Конструкция была не складная, но ледобур можно было разобрать на 2 части. В некоторой рыболовной литературе утверждалось, что эту модель сконструировали по подобию какого-то шведского ледобура. Никакой информации у шведов по нему не нашёл. Возможно, данные слишком старые и это можно прочитать только в печатных изданиях тех лет.

Своё народное название «чашка» или «колпак», этот ледобур получил за форму своей головки с режущей частью. На основании в виде чашки крепились два зубчатых ножа, или зубчатая режущая часть была выштампована непосредственно в самой чаше. Казалось бы он должен бурить также как и наши современные ледобуры )), но он, по моей памяти, вообще не сверлил ))

Вот на этой фотографии 1972 года, как раз этот ледобур. Летчик-испытатель Марина Попович и ее муж, летчик-космонавт СССР Павел Попович, на зимней рыбалке.

В ходе поисков патентов первых ледобуров, нашёл вот такую модель. Предполагаю, что это усовершенствованный «родственник» нашего первого советского ледобура «Чаша». Посмотрите на чертёж режущей части внизу описания.

Усовершенствованный ледяной бур. Патент № 276125, 1956 г.

31 января 1956 г. Патент «Ледяной бур». Эрнест Дж. Морган. Заявка от 12 марта 1952 г., серийный номер 276 125. Настоящее изобретение относится к усовершенствованию ледяных буров.

Бур специально разработан для использования рыболовами-подледниками, для того чтобы прорезать или сверлить лунки во льду. Основными задачами данного изобретения являются: во-первых, создать ледобур, который будет высокоэффективен при бурении или прорезании лунок во льду и в то же время будет прост в эксплуатации. Во-вторых, создать ледобур, который не засорится при использовании, и будет производить ледяную крошку значительного размера, в отличие от моделей режущего действия. В-третьих, создать конструкцию, обладающую этими преимуществами, и которая была бы простой и экономичной в изготовлении, легкой в ​​эксплуатации и в то же время прочной и жесткой.

Ножи установлены на головном элементе в спиральном наклонном положении, причем зубья одного ножа расположены вертикально под задними концами другого. Задние концы ножей в предпочтительном варианте изогнуты вверх под углом 18°. Регулируя головку на валу, можно изменить соотношение лезвий центральной и кончиковой фрезы.

нажмите на картинку для увеличения

Ледобур «ложка», «лопатка», «совок», «черпак»

Это, пожалуй, самый распространенный тип ледобура советских времён. Многие его ещё называли «финская» или «шведская ложка». Бурила «ложка» лучше «колпака», но всё равно очень медленно, если сравнивать с пришедшим ей на смену «ленинградским» шнеком. Что мы только не мудрили с заточкой «ложки». Нарезали на режущей кромке зубчики разного размера и формы, точили до бритвенной остроты и под разными углами... И всё равно они толком не бурили )) У этой конструкции проблема с эффективностью захвата льда режущей кромкой. Она просто скользила по льду, не вгрызаясь в него, если лёд твёрдый – прозрачный. А вот по влажному, рыхлому льду он неплохо себя показывал.

Когда появился этот ледобур на прилавках магазинов СССР, не могу сказать. В интернете этой информации нет. Нашёл только упоминание, что о нём писали в какой-то книге уже в 1960 году. Вот на этом старом фото как раз этот ледобур.

Пересмотрел десятки патентов на ледобуры и нашёл-таки прародителя нашей «ложки» ))

Патент на сверло Ice Auger для прорезания лунок во льду с черпакообразной фрезой. 1933 г.

Патент Ice Auger. Автор Axel V. Carlson, Minneapolis, Minn. 29 декабря 1933 г. Серийный номер 704,464.

Сверло, приспособленное, за счет его вращения, для прорезания цилиндрических лунок во льду, которое содержит черпакообразную фрезу, имеющую изогнутую режущую кромку. Настоящее изобретение относится к приспособлениям для образования лунок в толще льда, которые быстро и эффективно сверлят лунки во льду для облегчения зимней рыбалки.

Из описания: «Целью моего изобретения является создание простого, недорогого и высокоэффективного бура, с помощью которого можно быстро просверлить отверстия цилиндрической формы в толстом слое льда и с помощью которого лед, распавшийся при формировании отверстия, можно легко удалить.

Основной задачей проекта является создание бура, который при вращении требует минимальных усилий для бурения относительно твердого толстого льда. Сверлильный элемент выполнен в виде ложкообразного лезвия, который имеет на одной из своих сторон в нижней части заостренную периферийную режущую кромку. Вогнуто-выпуклая или ложкообразная форма бурильного элемента не только образует эффективное средство для постепенного разрезания и сверления льда, но и в сочетании с хвостовиком и ручкой образует удобную ложку или лопатку для удаления расслоившегося и оструганного льда из отверстия.

С помощью моего устройства можно быстро и с небольшим усилием просверлить идеальную цилиндрическую лунку нужных размеров для успешной рыбалки. Орудие легко переносится и может храниться в задней части автомобиля».

Axel V. Carlson (Аксель В. Карлсон).

Ледобур «кольцо», «стакан», «цилиндр»

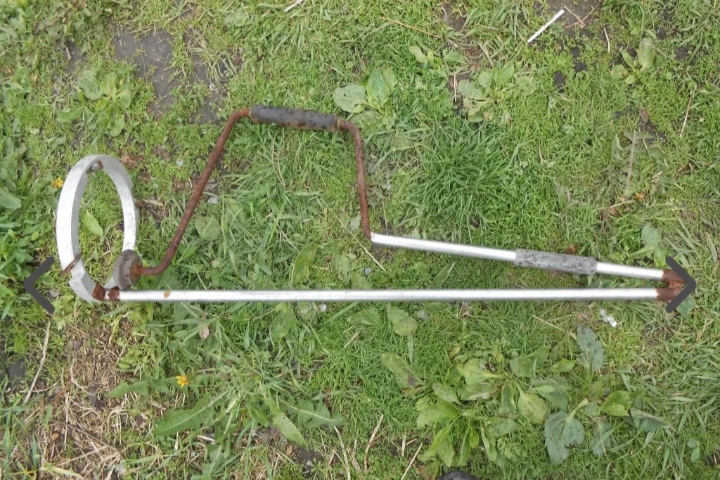

Ну и третий, «экзотический» )) вариант ледобура советских времён. Мне он запомнился одним – им пользовались у нас рыбаки-лещатники. Сверлили лунки диаметром под 30 см. Пробовал и я им сверлить. Воспоминания не очень. Сам процесс бурения интересен тем, что в середине лунки остаётся столбик льда, который доставать из лунки, при большой толщине льда немалая проблема ))

Задумка конструкции вроде бы неплохая. Суть в том, что не надо сверлить всю площадь лунки, а только вырезать её по окружности. Усилий на сверление середины лунки не прикладывается. Режущая часть в виде резца, располагается на металлическом кольце, которое крепится к основной штанге сбоку или на двух боковых пластинах.

Ну и вроде бы это все конструкции. Надеюсь, ничего не упустил? Не было других ледобуров в СССР? В техстандартах РСФСР указаны только эти три модели:

По конструкции режущей части ледобуры изготавливаются: с ножами стационарными, съёмными и регулируемыми; со сферической или цилиндрической головкой (фрезой); с перовой головкой (ложкой).

Главная проблема всех этих моделей заключалась в очистке лунки от снежной крошки и льда во время сверления. Представьте, как вычерпывать со дна лунки лёд пока её сверлишь, если он толщиной хотя бы метр. А потом, когда уже пошла в лунку вода, ещё минут 10 процеживаешь её черпаком. Современным молодым рыбакам этого не понять ))

Ну а в середине 80-ых годов появился знаменитый Ленинградский шнек. Это был прорыв в технологии сверления лунок ))) Потом советский торговый рынок пополнили его многочисленные клоны, а далее мы испытали уже и, всеми любимую сейчас, шведскую Мору с её сферическими ножами. А сейчас уже никого не удивишь ни мото- и электробурами, ни хитрыми режущими головками. Интересно, что ещё нового изобретут в ближайшем будущем? Лазерный ледобур? «Плазмоледорез»? )) Надеюсь, к этому времени хоть какая-то рыба в наших реках и озёрах останется...

И в заключение ещё одна модель из списка патентов 40-50-ых лет. Был ли этот ледобур запущен в производство – неизвестно, но конструкция интересная. Мне кажется он должен неплохо бурить. Рисунок-чертёж головки – это её вид, когда ножи стоят вдоль.

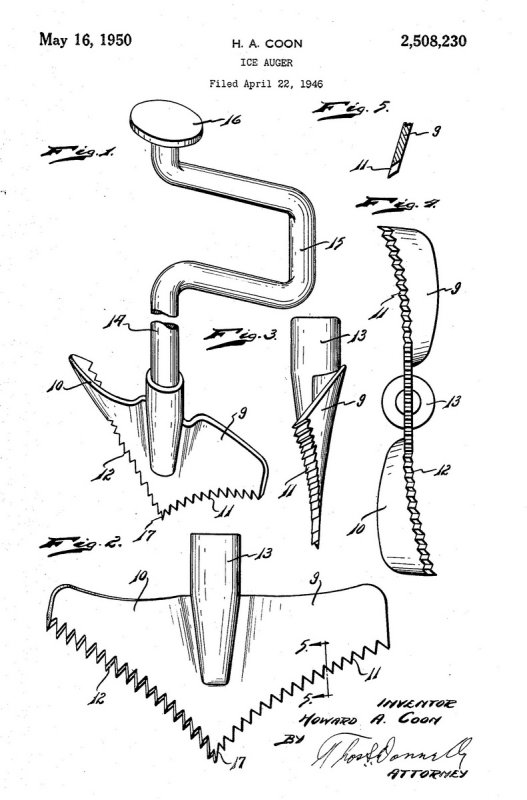

Ручной инструмент для бурения льда. Патент № 549461, 1946 г.

Патентное ведомство США. Nelson Michael Berlin, Pittsford, Mich. Запатентовано 22 января 1946 г. № 549 461.

Настоящее изобретение относится к буровым инструментам и, в частности, к ручному приспособлению для бурения лунок во льду, пригодных для ловли рыбы. Основной целью изобретения является простой и эффективный инструмент для бурения льда, который имеет улучшенные характеристики, облегчающие бурение и повышающие его практичность и коммерческую ценность.

В ледобуре используется круглая режущая головка с двумя зубчатыми ножами, имеющая коническую нижнюю поверхность и множество радиальных прорезей, расположенных на равном расстоянии вокруг нее.
