Самодельные моторы для лодок

Как вам мои творения

  • ужасно

    Голосов: 0 0.0%
  • терпимо

    Голосов: 0 0.0%
  • нормално

    Голосов: 0 0.0%
  • хорошо

    Голосов: 0 0.0%
  • отличная работа

    Голосов: 5 100.0%
  • мечтаю о таком

    Голосов: 0 0.0%

  • Всего проголосовало
    5
  • Опрос закрыт .

Pets

Бывалый рыбак
Регистрация
04.12.2008
Сообщения
40
Местоположение
Киров
и ещё


Вложения

  • 31.jpg
    193.2 КБ · Просмотры: 165 841
  • 3.jpg
    181.1 КБ · Просмотры: 162 496
  • 4.jpg
    174 КБ · Просмотры: 162 926

FunnyMan

Активный рыбак
Регистрация
22.12.2013
Сообщения
74
Местоположение
Новосибирск
zavjal62 сказал(а):
Уменьшая толщину прокладки ГБЦ Вы увеличиваете степень сжатия. Родная прокладка около 1.35 мм.

Ах вот в чём фокус! А где этот паронит взять можно чтобы самому вырезать?


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
FunnyMan сказал(а):
Ах вот в чём фокус! А где этот паронит взять можно чтобы самому вырезать?
авторынок, магазины автозапчастей. Стоит копейки. Знакомый картингист говорил, что они сажают без прокладки на лак для турбин перемешивая его с алюминиевой пудрой.


Jonikfeo

Писатель-рыбак
Регистрация
17.08.2016
Сообщения
420
Местоположение
Крым Феодосия
FunnyMan сказал(а):
Ах вот в чём фокус! А где этот паронит взять можно чтобы самому вырезать?
Прокладки делают не и простого паронита а металезированого.Тоньше 1мм вы не найдете.И надо обрамление делать по цилиндру.И нач прогорают.


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
Jonikfeo сказал(а):
Прокладки делают не и простого паронита а металезированого.Тоньше 1мм вы не найдете.И надо обрамление делать по цилиндру.И нач прогорают.
Обрамление можно использовать от родной прокладки. Она легко поддается развальцовыванию и на паронит встает как родная. serzay1 использует простой паронит и проблем как я понял пока не было.


FunnyMan

Активный рыбак
Регистрация
22.12.2013
Сообщения
74
Местоположение
Новосибирск
zavjal62 сказал(а):
Я себе сделал как у serzay1. Самодельная прокладка из паранита 0.5 мм. Только оконтовку взял со старой родной прокладки. А по поводу эксперимента-, если больше намотаете , хуже не будет. Думаю больше 20 витков нет смысла, да еще при коммутации дребезг контактов может быть если много намотать.

Похоже не получится, на штатном месте прокладка оочень тонкая, её почти не видно, в комплекте прокладки тоже тоненькие около 0,5 и есть.


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
FunnyMan сказал(а):
Похоже не получится, на штатном месте прокладка оочень тонкая, её почти не видно, в комплекте прокладки тоже тоненькие около 0,5 и есть.
Да, забыл , что у Вас ДВС не наш)))) Тогда фрезеровка....


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
стопэ..... двс то двухтактный? судя по картинке. Тогда надо знать какая система продувки, а то можно отфрезеровать и движек перестанет работать. Будете снимать головку, посмотрите какая форма поршня и самой головки. Если простая сферическая, то можно фрезеровать, а если фигурная, то ни в коем случае нельзя.


FunnyMan

Активный рыбак
Регистрация
22.12.2013
Сообщения
74
Местоположение
Новосибирск
zavjal62 сказал(а):
стопэ..... двс то двухтактный? судя по картинке. Тогда надо знать какая система продувки, а то можно отфрезеровать и движек перестанет работать. Будете снимать головку, посмотрите какая форма поршня и самой головки. Если простая сферическая, то можно фрезеровать, а если фигурная, то ни в коем случае нельзя.

сферический поршень? в смысле цилиндр или эллипс?
что-то сомневаюсь что там есть хитрости с продувкой, к тому же читал что народ бензопилы "урал" фрезерует для 92го, движок тот же что у дружбы.


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
FunnyMan сказал(а):
сферический поршень? в смысле цилиндр или эллипс?
что-то сомневаюсь что там есть хитрости с продувкой, к тому же читал что народ бензопилы "урал" фрезерует для 92го, движок тот же что у дружбы.
В смысле геометрии камеры сгорания. Есть несколько видов продувки на 2-х тактиках и не на всех можно менять геометрию.
Ближайший пример- Ветерок -8 если снять с головки 1мм. двс перестает нормально работать, идут провалы, потеря мощности. Дело в том , что поток смеси заходящий с окон отталкиваясь от посаженный ниже головки меняет направление потока не совсем в сторону выпускных окон.


B.Anatolij

Писатель-рыбак
Регистрация
01.06.2017
Сообщения
127
FunnyMan сказал(а):
сферический поршень? в смысле цилиндр или эллипс?
что-то сомневаюсь что там есть хитрости с продувкой, к тому же читал что народ бензопилы "урал" фрезерует для 92го, движок тот же что у дружбы.
У бензопилы урал и дружба нет отдельной головки цилиндра.
Головка с цилиндром отлита в одной детали.
Если цилиндр шлифануть снизу то уйдут фазы,можно только заварить обьем
камеры сгорания и проточить под новую степень сжатия.По-моему только так
можно перевести на 92 бенз.


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
B.Anatolij сказал(а):
У бензопилы урал и дружба нет отдельной головки цилиндра.
Головка с цилиндром отлита в одной детали.
Если цилиндр шлифануть снизу то уйдут фазы,можно только заварить обьем
камеры сгорания и проточить под новую степень сжатия.По-моему только так
можно перевести на 92 бенз.
Пропустил инфу, что это от бензопилы.


FunnyMan

Активный рыбак
Регистрация
22.12.2013
Сообщения
74
Местоположение
Новосибирск
B.Anatolij сказал(а):
У бензопилы урал и дружба нет отдельной головки цилиндра.
Головка с цилиндром отлита в одной детали.
Если цилиндр шлифануть снизу то уйдут фазы,можно только заварить обьем
камеры сгорания и проточить под новую степень сжатия.По-моему только так
можно перевести на 92 бенз.

хм.... ну тогда не буду пока столь серьзные вещи делать, сначала как есть сделаю, а там видно будет.


serzay1

Старожил
Регистрация
17.02.2016
Сообщения
654
Местоположение
Крым, Симферополь

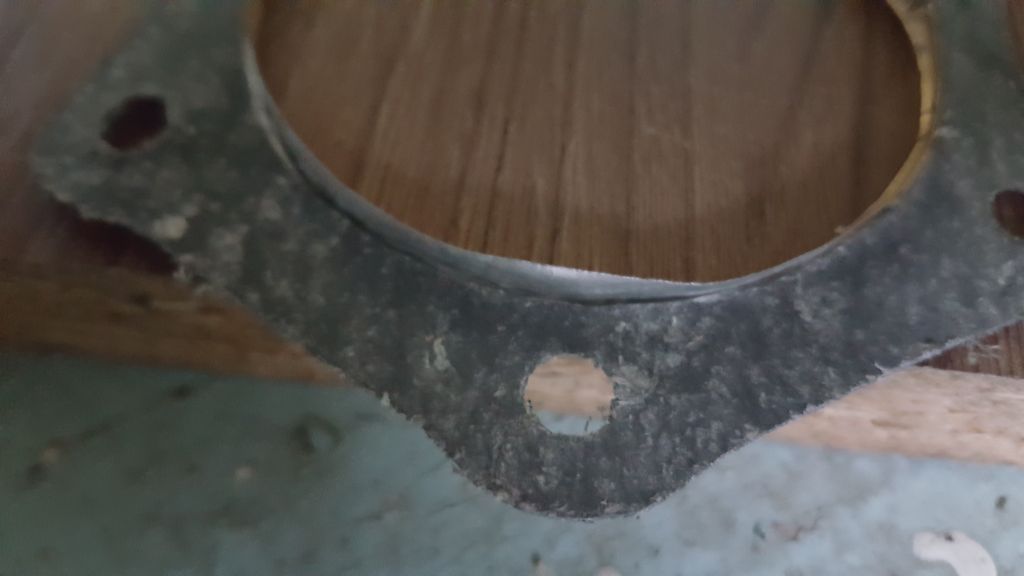

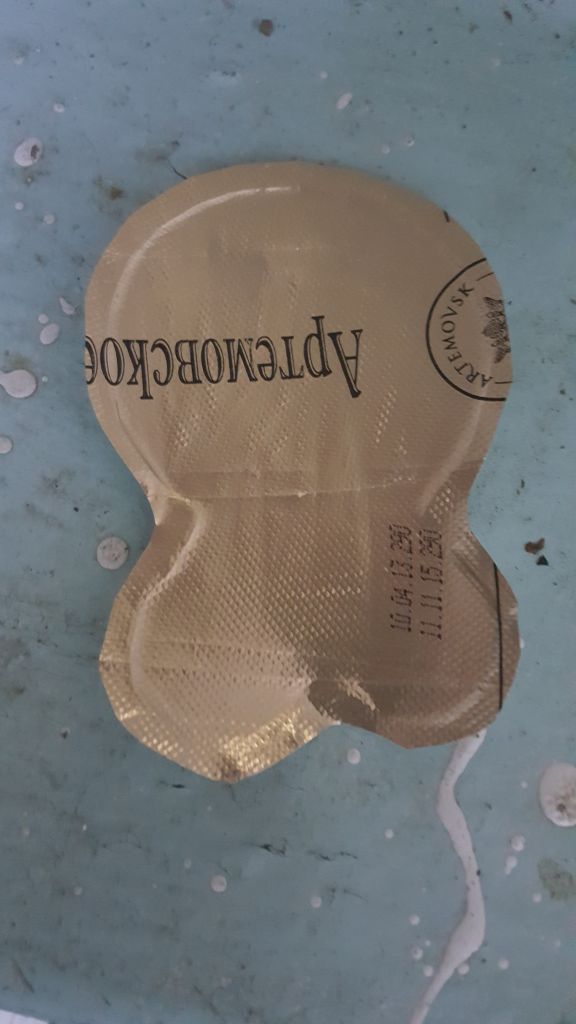

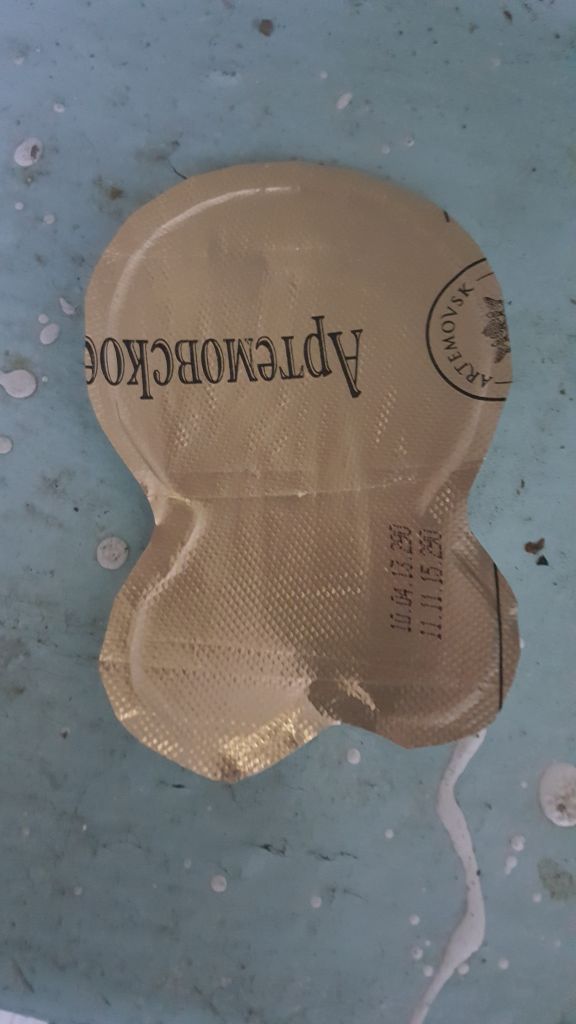

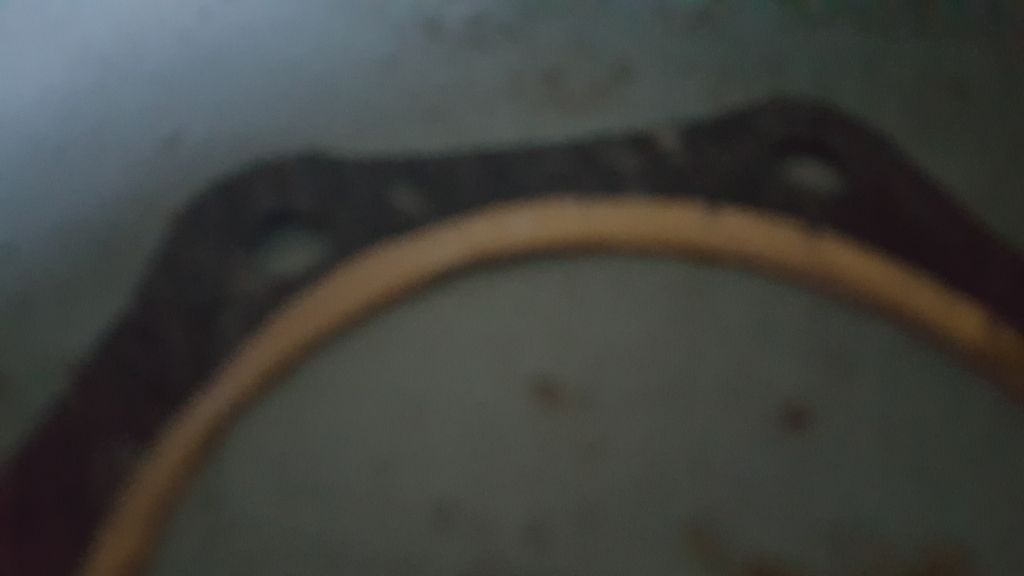

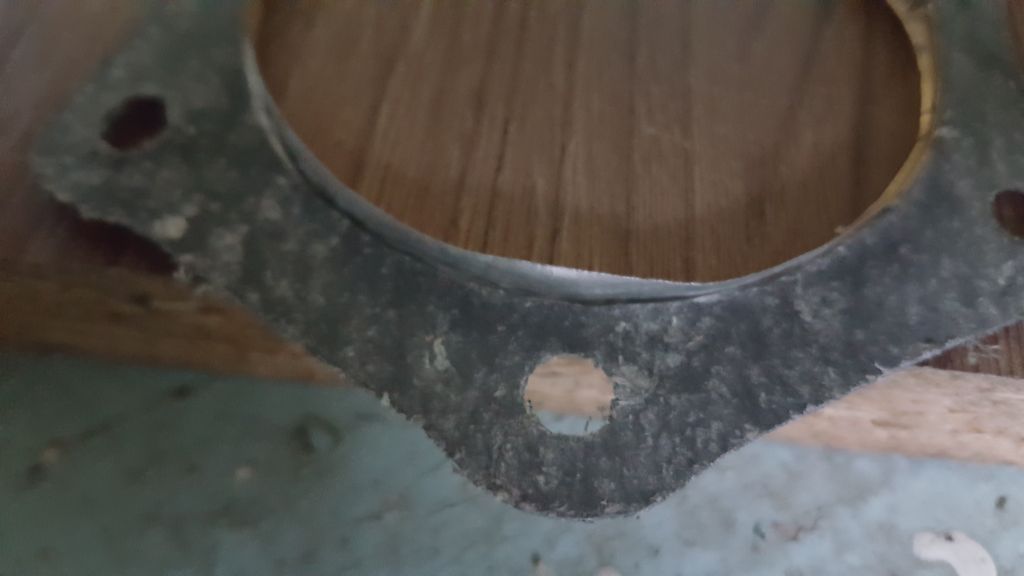

Без окантовки прокладку гбц делал только на прибой, на остальные моторы с окантовкой из толстой фольги от артемовского шампанского :D . Три мотора гуляют на морях уже 3 года, жалоб нет :D


Вложения

  • 20160801_195152.jpg
    25.8 КБ · Просмотры: 1 293
  • 20160801_193845.jpg
    40.9 КБ · Просмотры: 1 295
  • tmp-cam-146897447.jpg
    54.3 КБ · Просмотры: 1 067

serzay1

Старожил
Регистрация
17.02.2016
Сообщения
654
Местоположение
Крым, Симферополь
По поводу глушилки, лучше намотать витков по 3-5 паралельно жилок 10, их концы соединить и кнопкой коротить. Т.е. замыкать 10 маленьких катушек.


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани
serzay1 сказал(а):
Без окантовки прокладку гбц делал только на прибой, на остальные моторы с окантовкой из толстой фольги от артемовского шампанского :D . Три мотора гуляют на морях уже 3 года, жалоб нет :D
В канцелярских товарах видел наборы фольги для поделок, медная и алюминиевая , как раз где-то 0.2- 0.25 мм.


zavjal62

Писатель-рыбак
Регистрация
14.04.2017
Сообщения
320
Местоположение
Дмитрий из Рязани

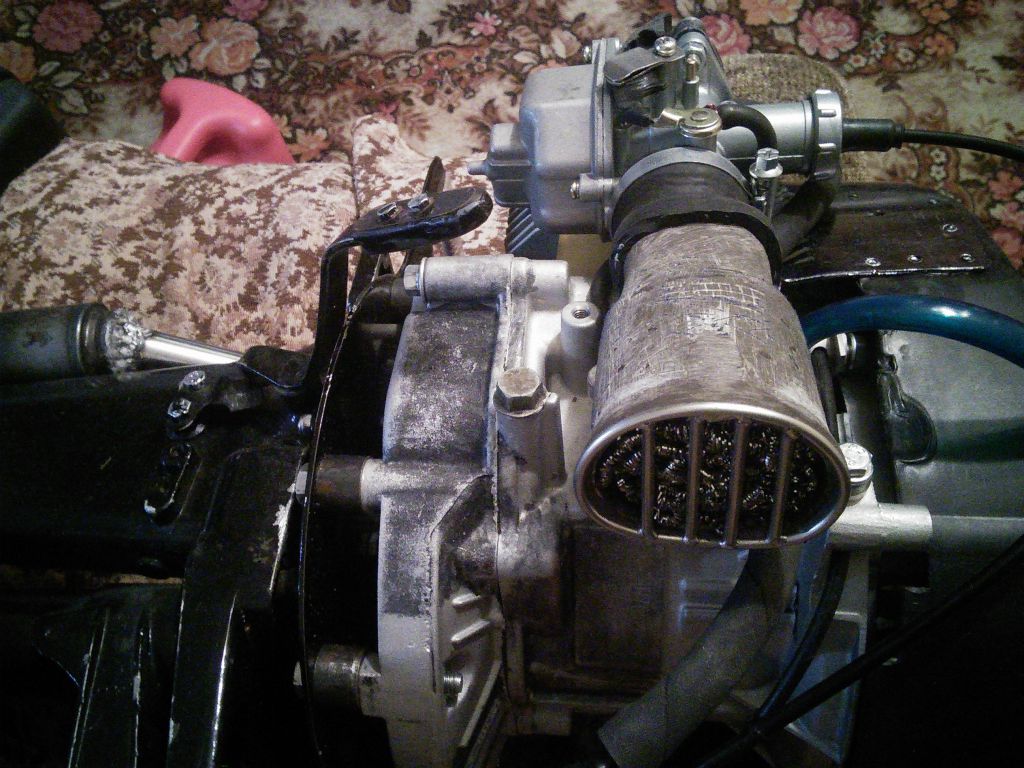

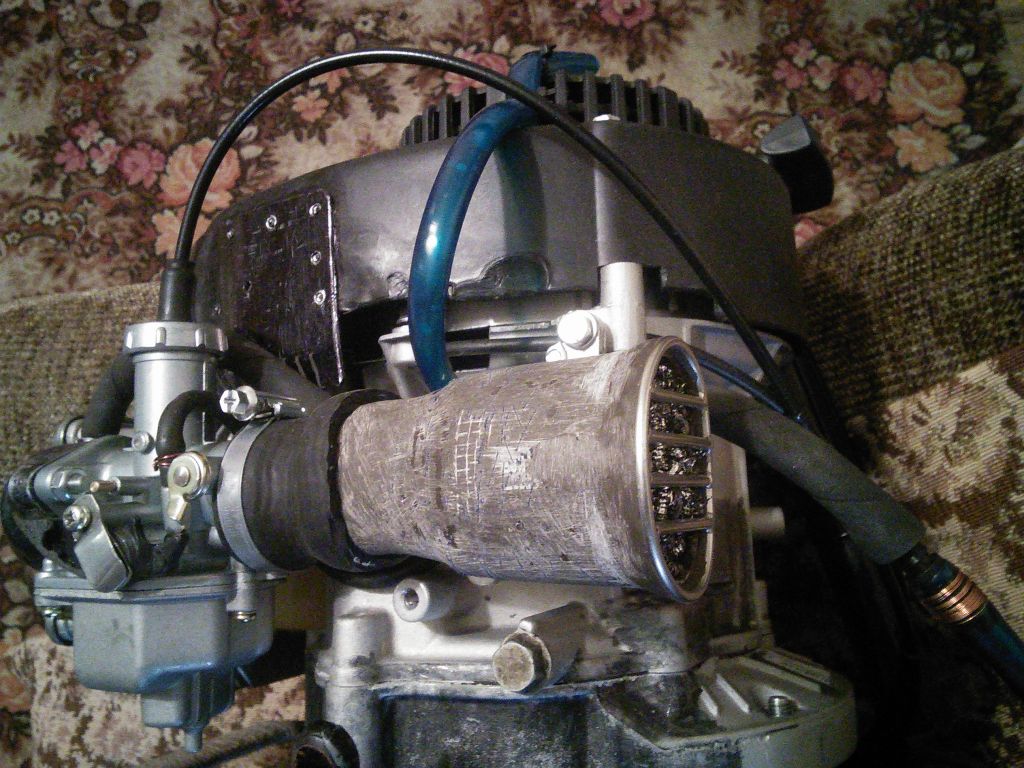

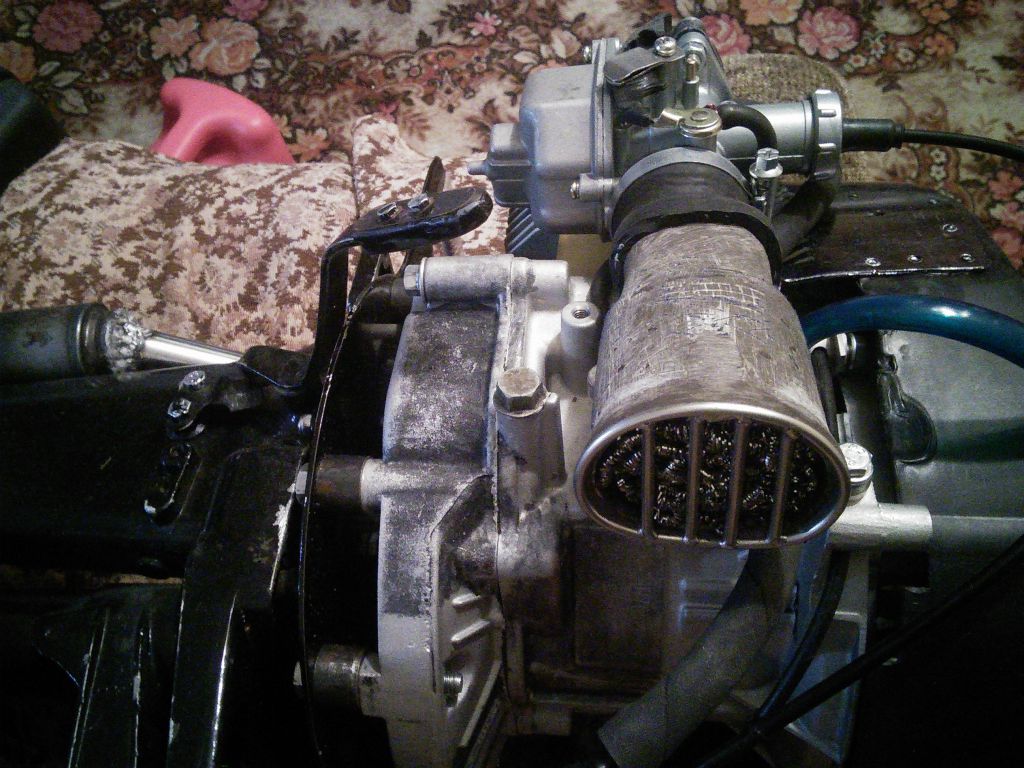

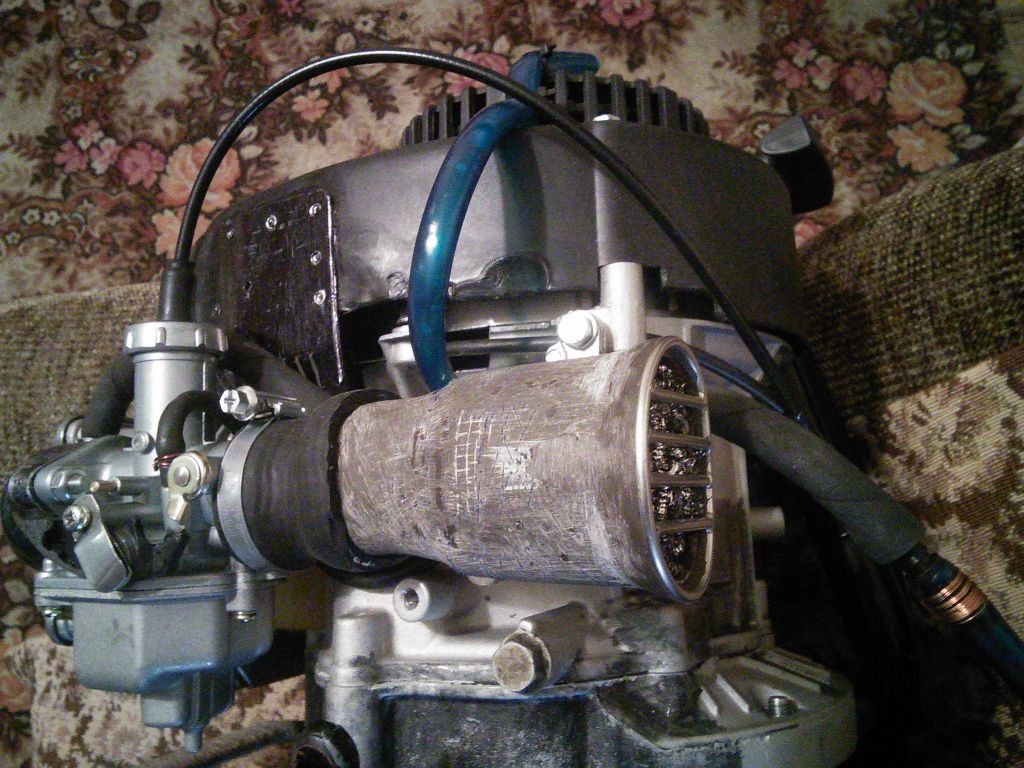

Сделал таки подпор воздуха как советовали . Из композита .


Вложения

  • IMG_20170602_231616.jpg
    155.3 КБ · Просмотры: 1 303
  • IMG_20170602_231644.jpg
    162.5 КБ · Просмотры: 1 297

serzay1

Старожил
Регистрация
17.02.2016
Сообщения
654
Местоположение
Крым, Симферополь

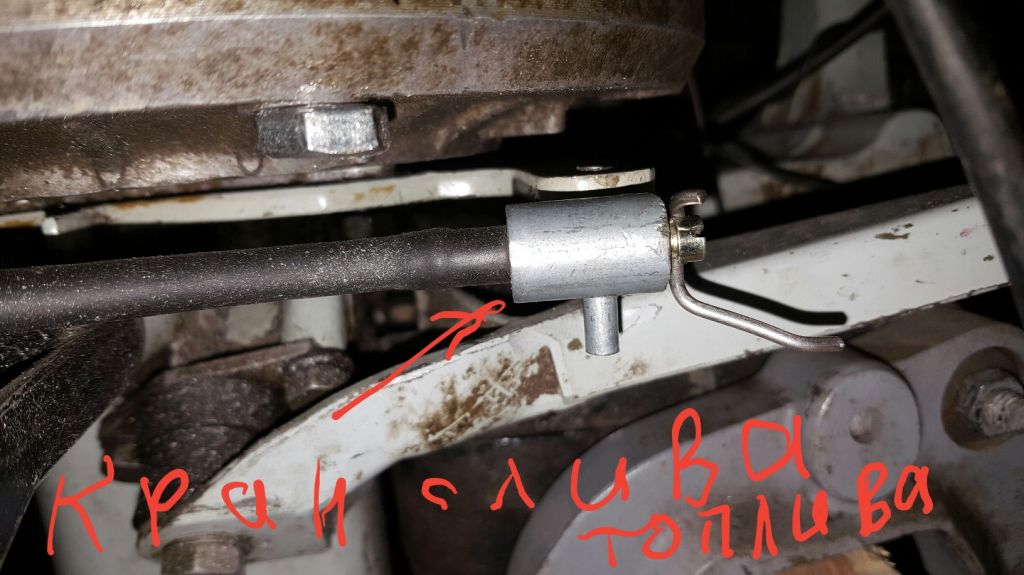

Внизу карба игла для слива топлива. Отпилить носик иглы, тоненькую трубку, в удобное место краник. Очень удобно сливать остатки топлива!


Вложения

  • tmp-cam-530246572.jpg
    89.3 КБ · Просмотры: 540

FunnyMan

Активный рыбак
Регистрация
22.12.2013
Сообщения
74
Местоположение
Новосибирск
serzay1 сказал(а):
По поводу глушилки, лучше намотать витков по 3-5 паралельно жилок 10, их концы соединить и кнопкой коротить. Т.е. замыкать 10 маленьких катушек.

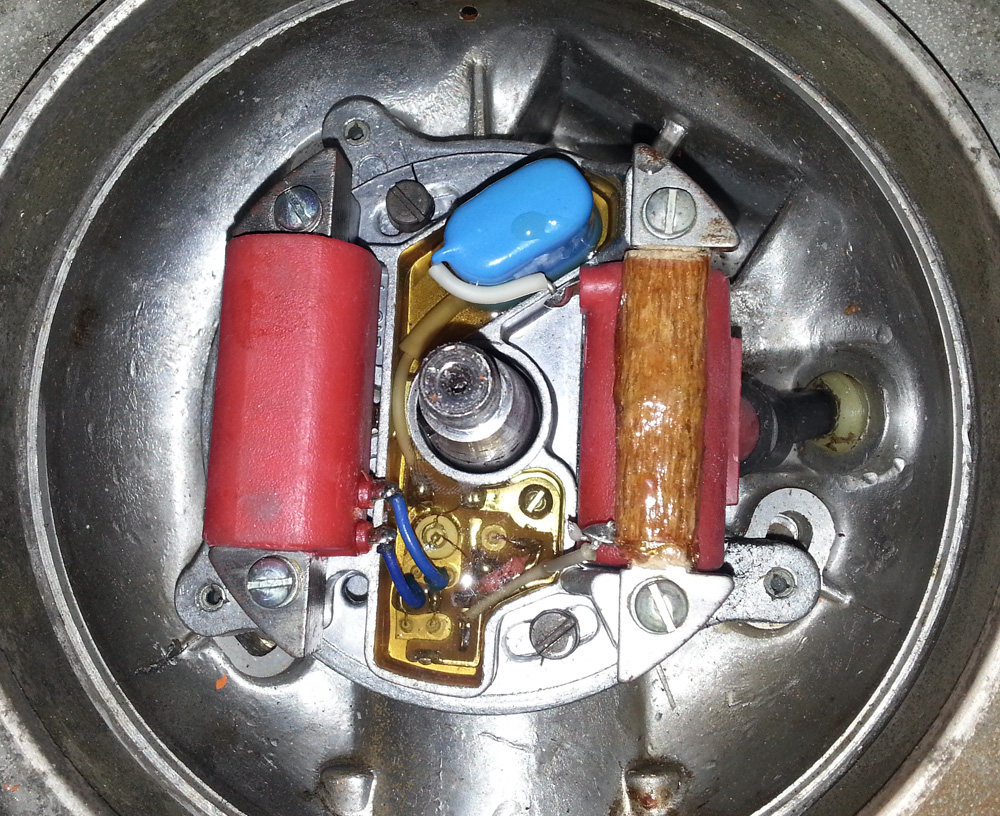

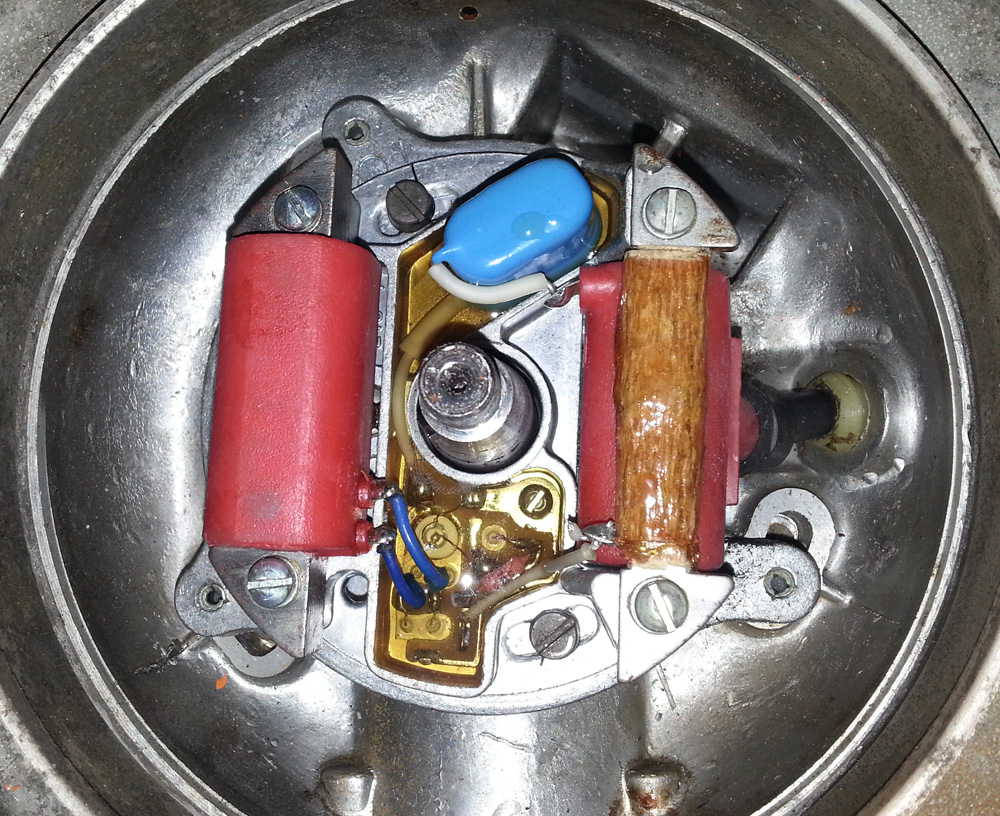

вскрыл мотор, вокруг катушки даже волос не намотать, места снизу вообще нет.
буду паяться к кону обмотки и под винт корпуса.


Вложения

  • 20170603_115946.jpg
    443.7 КБ · Просмотры: 521
