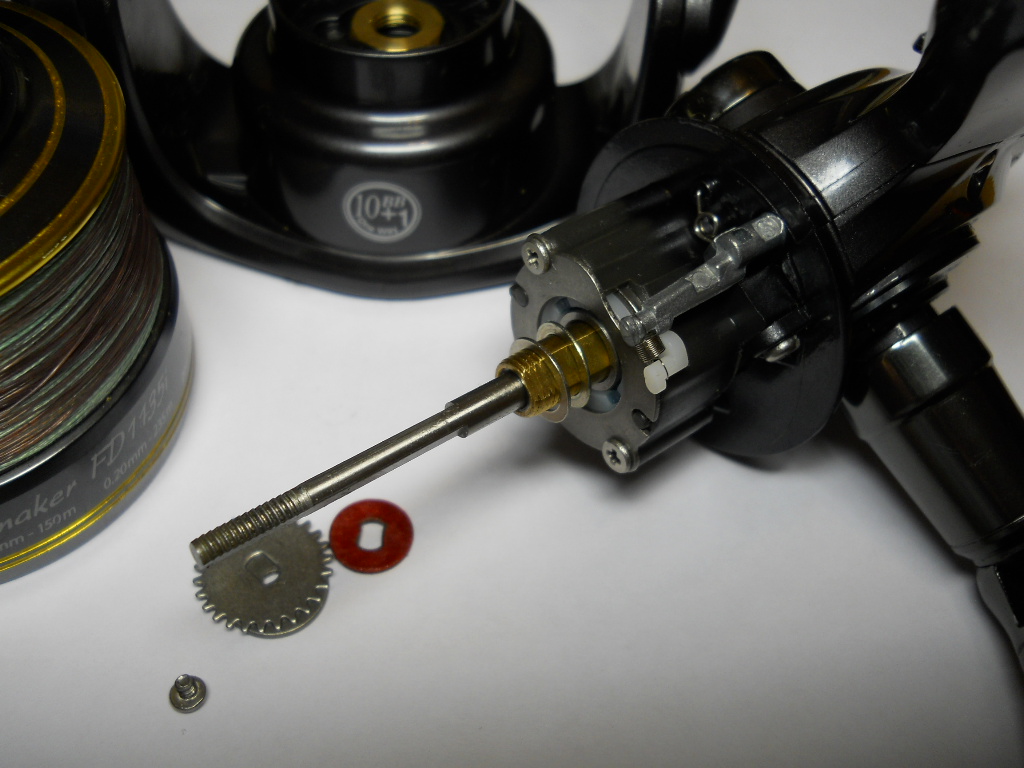

...Помогите разобраться. При разборки данной катушки из обгонной муфты выпала втулка и две шайбы. В каком порядки их нужно ставить обратно? Шайба-втулка-шайба? Или втулка-шайба-шайба?

эти шайбы конструктивно поднимают ротор относительно шасси катушки и соответственно относительно штока и самой шпули. Т.е их задача - участие в коррекции конуса намотки (еще для этого используются шайбы-прокладки в подшпульном узле) и еще иногда эти шайбы необходимы для уменьшения высоты резьбы ведомой, выступающей над установленным ротором при применении глухой центральной гайки (глухой, это в которой отверстие с резьбой не сквозное, а в гайку ставится ШП или втулка). Ну и последний смысл шайб - исключить задевание ротора о шасси (корпус) при вращении ротора. Проведите тестовую сборку без них, если указанных проблем не будет, вообще отложите их в запас. Единственное, что без них возможно потребуется - сдвинуть ротор на их толщину назад, регулировочными шайбами в подшпульном узле. Еще один вариант тюнинга с их применением - сдвинуть назад ведомую шестерню, подложив их между подроторным ШП и торцами зубьев ведомой. Посмотрите, в теме об этом есть посты.



[Wetr]

Есть ли здесь у кого-нибудь опыт разборки катушки Dragon Fishmaker II FD1130 или ей подобных? Помогите разобраться. При разборки данной катушки из обгонной муфты выпала втулка и две шайбы. В каком порядки их нужно ставить обратно? Шайба-втулка-шайба? Или втулка-шайба-шайба?

Обе шайбы стоят над втулкой в модели Dragon Fishmaker (без II) FD1135i

Думаю так Шайба-втулка-шайба, чаще всего встречается в разных катухах, если хотите точно узнать, ищите схему.

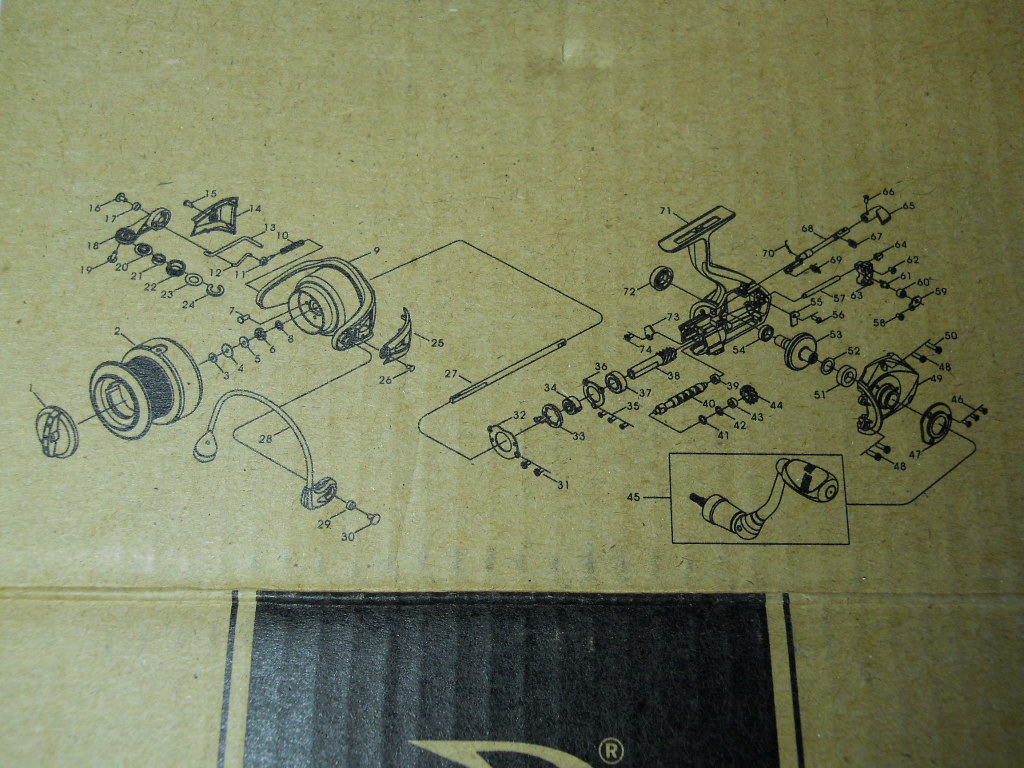

На схеме к этой катушке этих шайб вообще нет.



[eroi]

Всем спасибо за помощь! А на схеме их действительно нет, так вопроса бы и не возникло.



[соловей]

Проведите тестовую сборку без них, если указанных проблем не будет, вообще отложите их в запас. Единственное, что без них возможно потребуется - сдвинуть ротор на их толщину назад, регулировочными шайбами в подшпульном узле.

Владимир,ты имел в виду смещение шпули назад за счёт регулировочных шайб в подшпульном узле?



[prank]

Владимир,ты имел в виду смещение шпули назад за счёт регулировочных шайб в подшпульном узле?

Да, Олег, имел ввиду выкинуть одну, равную сумме толщин подроторных, если регулировочных подшпульных - пакет, или заменить под шпулей на шайбу, тоньше имеющейся на сумму толщин убираемых подроторных, если в подшпульном одна.



[tb960]

Катушка шимано эксейдж. Подрыкивает и чувствуется в руку не бархатный ход. Вместе с тем люфтов нет и ход легкий . Насколько критичен износ главной пары ?



[prank]

Катушка шимано эксейдж. Подрыкивает и чувствуется в руку не бархатный ход. Вместе с тем люфтов нет и ход легкий . Насколько критичен износ главной пары ?

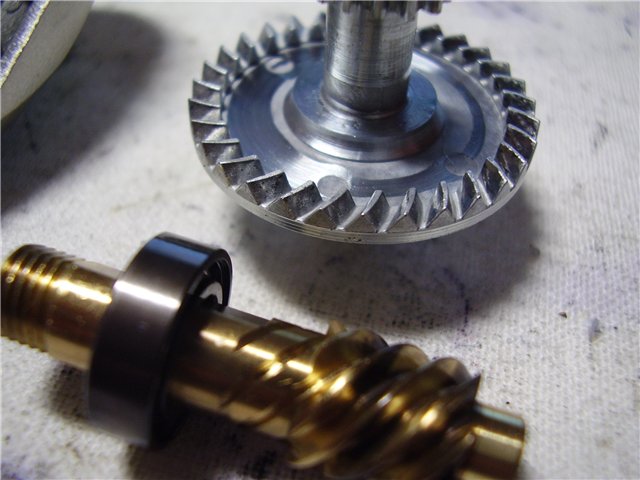

На ведущей, судя по форме вершин зубьев, износа нет. А передняя часть плоскостей зубьев (та, через которую передается усилие) - не в фокусе. Это правая на фото половина шестерни.
Попробуйте ведомую, немного назад, к опоре сдвинуть с помощью шайбы между подроторным ШП и торцами зубьев ведомой. Также необходимо проверить втулку в задней опоре ведомой на предмет ее неразбитости.



[tb960]

На ведущей, судя по форме вершин зубьев, износа нет. А передняя часть плоскостей зубьев (та, через которую передается усилие) - не в фокусе. Это правая на фото половина шестерни.
Попробуйте ведомую, немного назад, к опоре сдвинуть с помощью шайбы между подроторным ШП и торцами зубьев ведомой. Также необходимо проверить втулку в задней опоре ведомой на предмет ее неразбитости.

Спасибо !Завтра попробую сдвинуть ведомую . В заднюю опору пробовал вставить фторопластовую пленку - ход становится тугой , хотя люфт там чувствуется. Попробовать развернуть отверстие, но как это сделать что бы не нарушить соосность? Вставить передний подшпульный подшипник, и в него через втулку вставить развертку? Могла ли катушка убиться так за сезон или это ошибки эксплуатации и Т.О. ?



[prank]

...хотя люфт там чувствуется. Попробовать развернуть отверстие, но как это сделать что бы не нарушить соосность? Вставить передний подшпульный подшипник, и в него через втулку вставить развертку? Могла ли катушка убиться так за сезон или это ошибки эксплуатации и Т.О. ?

Если чувствуется радиальный люфт, и пластиковой втулки конструктивно нет, то скорее всего в этом и причина. Износ такой задней опоры ведомой может произойти весьма быстро в отсутствии в данной паре гриза с хорошими показателями адгезии. Для такого места я при ТО только гриз от ZPI использую. Что касается восстановления - реального опыта нет. Есть только теоретические надумки: заточить сверло ступенчато, чтобы первая ступень была направляющим цилиндром по имеющемуся отверстию, а плечи второй резали увеличенный диаметр (под втулку).



[_grey]

... Насколько критичен износ главной пары ?

Это всё, что можно разглядеть на Вашей фотографии.

Ведомой вовсе не видно, а она изнашивается первой.



[prank]

Ведомой вовсе не видно, а она изнашивается первой.

Совершенно согласен. Скопирую сюда пост, который писал в одной из тем подбора комплекта кастинга:

По материалу ГП - В зубчатом зацеплении напряжения в паре зацепленных зубьев одинаковы. Поэтому независимо от диаметра шестерни, при непрерывном увеличении нагрузки первым срежется зуб, выполненный из менее прочного материала. Вопрос, много ли мы видели ГП со срезанными зубьями? Я пока только 2, и то, причина скорее всего была в попадании в зацепление песка. Думаю это свидетельствует, что зубья считают на прочность по наименее прочному примененному материалу. А вот по износостойкости - износ зубьев ведомой (в мультипликаторных зубчатых передачах (это и мясорубки и мульты)) всегда интенсивнее (в редукторных - наоборот). Поэтому с т.зр. долговечности целесообразно применение на малой шестерне более износостойких материалов. Это так, информация к размышлению.

Правда про прочность и равенство напряжений я писал про теоретические шестерни, у которых ширина одинакова, с т.зр. прочности зубьев на шестернях реальных катушек - всегда сломается или уйдет в пластику первым зуб ведущей шестерни (при одинаковых материалах), ввиду того, что ширина зуба в ведущей конструктивно всегда меньше, а соответственно, несколько выше напряжения. А износ зуба на малой шестерне всегда интенсивнее, так как он чаще находится в зацеплении, чем зуб большей шестерни.

ЗЫ: Когда выкладываем фотки ведомой, нужен фокус на нижней половине зубьев (при расположении как на фото выше), эти поверхности зубьев являются ответными.



[tb960]

А износ зуба на малой шестерне всегда интенсивнее, так как он чаще находится в зацеплении, чем зуб большей шестерни.

ЗЫ: Когда выкладываем фотки ведомой, нужен фокус на нижней половине зубьев (при расположении как на фото выше), эти поверхности зубьев являются ответными.

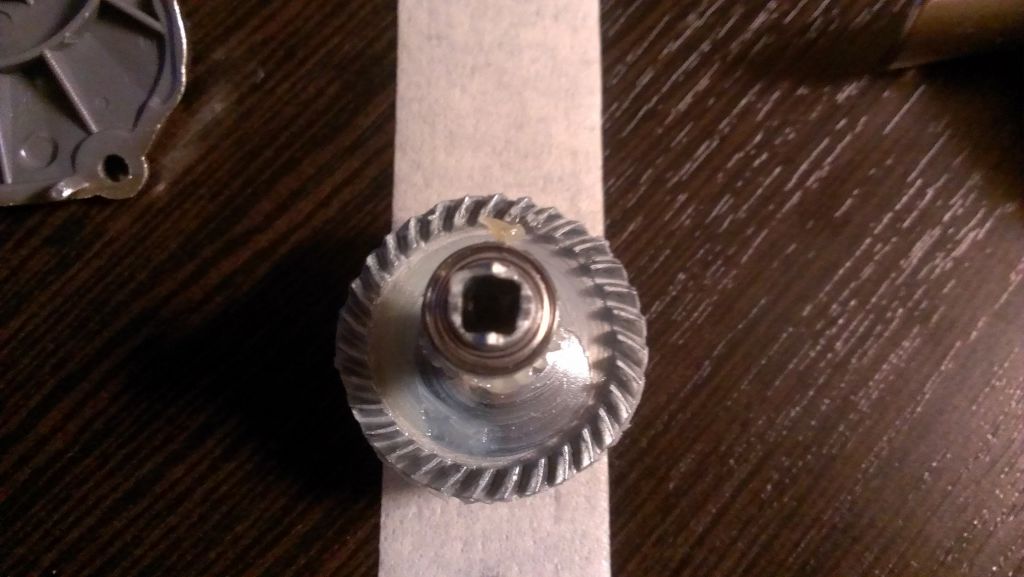

Вот на ведомой износа практически нет. Небольшая продольная царапинка в середине зуба. Я даже полирнул ее чуток , осталась еле заметная ямка, видная только на бликах света.



[соловей]

В заднюю опору пробовал вставить фторопластовую пленку - ход становится тугой , хотя люфт там чувствуется. Попробовать развернуть отверстие, но как это сделать что бы не нарушить соосность?

Не бойтесь нарушить соосность,при Ваших люфтах ни о какой соосности не могло быть и речи,просто после установки ШП или другой вкладки в заднюю опору ведомой необходимо заново устанавливать зазоры в ГП. После всех манипуляций перекат(рык) не уйдёт,уводите назад ведомую как советует Prank. Самый простой способ установки втулки в заднюю опору ведомой,если конечно позволяет толщина стенки я осуществлял так: 1.На "коленке" высверлил насквозь разбитое место опоры,доработал круглым напильником .2.Вставил вставочку,зафиксировал выжигателем по дереву(пластиковые корпуса). Да,это не наши методы,очень грубо и не профессионально,НО катушка за 40 баков превращалась в Стэллу и мой товарищ пищал от радости.Если захотите вставлять ШП,то придёться ещё поиграться с посадкой на ведомую.



[tb960]

Ведомой вовсе не видно, а она изнашивается первой.

Своего фото нет, но вот похожее с фиона. Износ в моем случае на половину меньше.



[vivo]

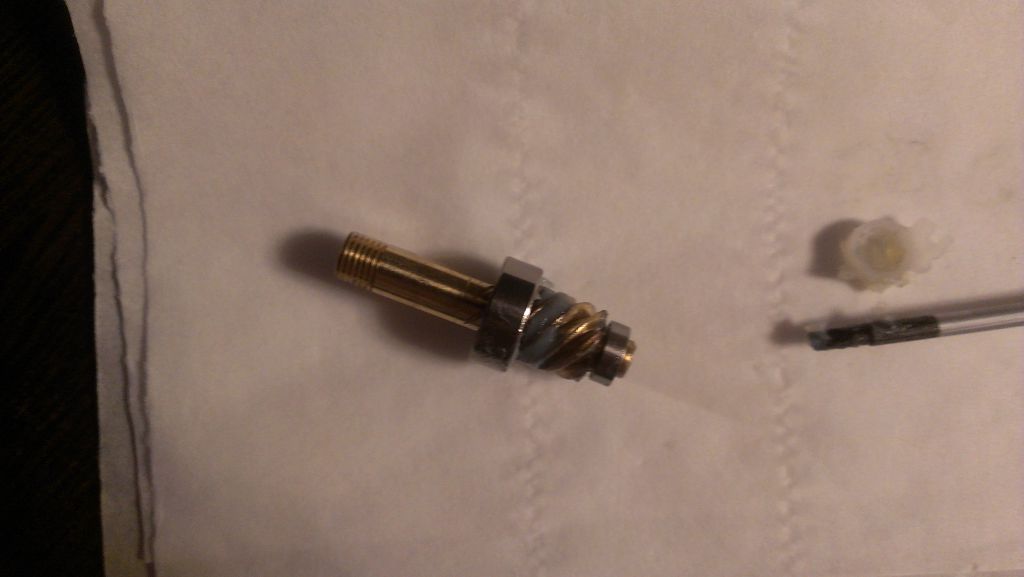

Если разговаривать в ключе вашей терминологии, то скорее всего, Вы слышите небольшой щелчек, который появляется при повороте детали №127, в нижней и верхней точке бесконечного винта № 114. Как правило он настолько слаб, что услышать его можно только в тихом месте. Это свойственно многим Шимановским катушкам верхнего(как ни странно) эшелона. Я попробовал было устранить его, поиграв шайбами №104, но с наскока решить сразу как-то не получилось, поэтому понаблюдав несколько катушек пару сезонов и не обнаружив в этом месте никакого износа, отложил в долгий ящик как тему для размышления. Из наблюдений: применение на бесконечнике и в каретке густого гриза IOS, убирает щелчек, но не на долго. Через несколько рыбалок он возвращается.
Если нет продольного перемещения детали № 114, то регулировать ничего не надо. Замена деталей нужна только если визуально видна выработка, что бывает крайне редко, поскольку узел не является очень сильно нагруженным, если конечно эксплуатировать катушку правильно. Проверьте наличие резинового кольца № 122, если его убрать звук становится более выраженным. Если все то, о чем я написал, это не Ваш случай и звук не связан с прохождением верхней и нижней точек, то визуальным осмотром деталей в большинстве случаев причина локализуется. Смотрите внимательнее, если не уверены, выложите здесь фотографии сопрягаемых деталей.
PS. А рыбу, особенно крупную, надо "выкачивать" удилищем а не "тянуть" катушкой, так механизм проживет гораздо дольше.

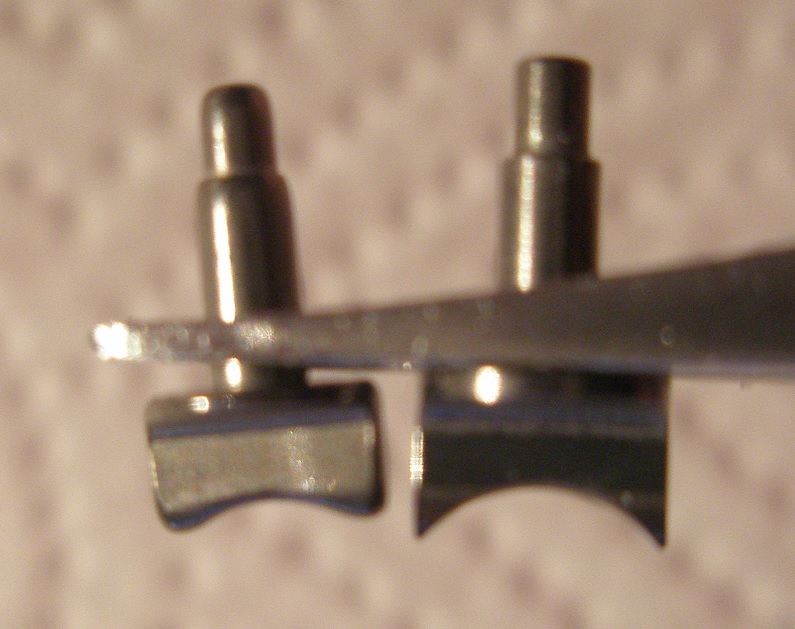

Нашел причину стука. На фото. Рядом для сравнения новая деталь.
А рабочая пара почти как новая...



[tb960]

Да,это не наши методы,очень грубо и не профессионально,НО катушка за 40 баков превращалась в Стэллу и мой товарищ пищал от радости.Если захотите вставлять ШП,то придёться ещё поиграться с посадкой на ведомую.

Мы пойдем другим путем , хоть старое , но кое какое оборудование на заводе осталось.
Хоть и терзают меня сомнения, но руки чешутся. Сегодня почти день искал и нашел подшипник 5 * 8 * 4 .От жесткого диска старого компьютера. Посадочное на пиньоне 5.1 . Нашел развертку на 8 . Завтра если время позволит, наступит момент истины.



[соловей]

Мы пойдем другим путем , хоть старое , но кое какое оборудование на заводе осталось.
Хоть и терзают меня сомнения, но руки чешутся. Сегодня почти день искал и нашел подшипник 5 * 8 * 4 .От жесткого диска старого компьютера. Посадочное на пиньоне 5.1 . Нашел развертку на 8 . Завтра если время позволит, наступит момент истины.

Учтите-ШП должен быть новым,ну или бесшумным,иначе все шумы вылезут наружу.При такой возможности посадки думаю фиксация ШП будет производиться на ведомой,удачи.



[Дядя]

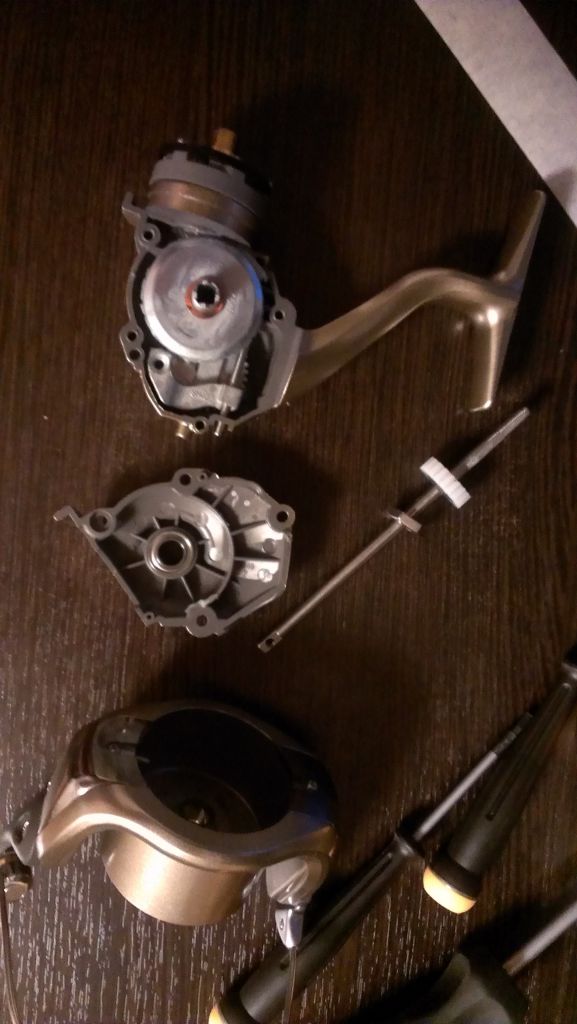

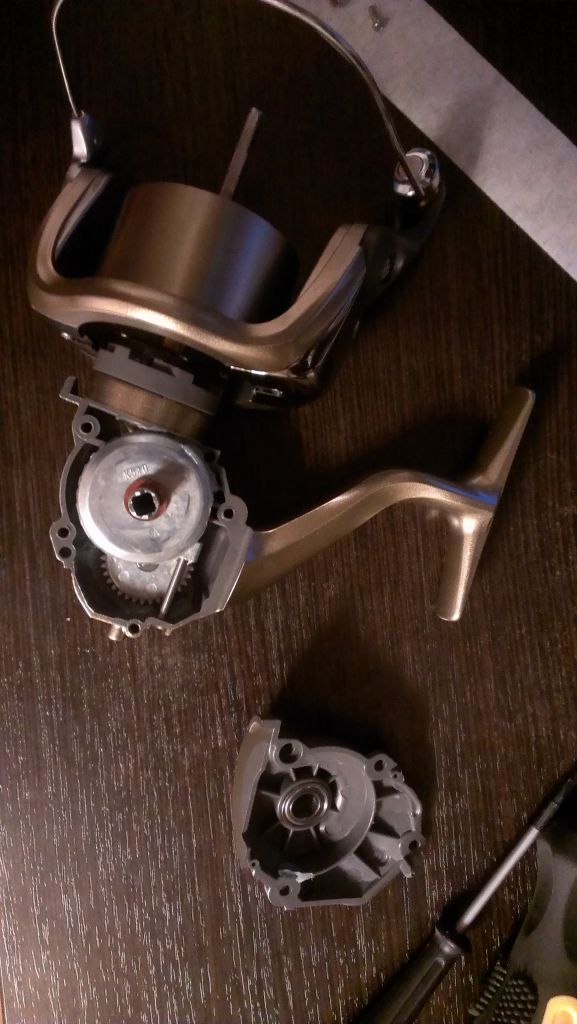

Такой вопрос вставлял подшипник в новый exage 4000 fd после сборки начался незначительный стук в ручку разобрал посмотрел определил что стук появляется когда зубцы шестеренки проходят по шурупу который держит шток. хотя шуруп закручен до конца не могу понять как решить эту проблему



[tb960]

Такой вопрос вставлял подшипник в новый exage 4000 fd после сборки начался незначительный стук в ручку разобрал посмотрел определил что стук появляется когда зубцы шестеренки проходят по шурупу который держит шток. хотя шуруп закручен до конца не могу понять как решить эту проблему

А как с люфтами в главной паре? Очевидно ведущая шестерня села глубже , возможно из за подшипника .



[Дядя]

А как с люфтами в главной паре? Очевидно ведущая шестерня села глубже , возможно из за подшипника .

нет дело не в подшипнике точно так как разбирал и собирал раз наверное уже 40 с разными комбинациями вставлял снова втулку пластиковую все тоже самое, такое ощущение что шуруп не до конца вкручивается я вот думаю может с обратной стороны шестерни подложить шайбу что бы как бы преподнять ее или голову шурупа спилить немного) не знаю почему она садится глубже, задевает совсем на микро микро мм а так ход хороший
