[Max2k]

Воткнул в пустой корпус только ведущую на шп - всё отлично ( вот бы такой ход всегда ).
Добавляю ведомую и слышу стук один раз за оборот ручки. Плюс шум и вибрация с клацанием от шп на пиньоне ведущей. Состояние гп лучше не видел. Мысли закончились......Пошел третий день битвы.....

Ps на схеме к ведомой указана шайба (washer) и пружинная шайба ( spring washer). В реалии есть только пружинная....

И еще. При создании нагрузки на шток шумит шп гайки ротора

Daiwa. Made in japan......... :roll:



[Max2k]

Меня всегда мучал простой вопрос. Как надо мазать паразитку и большую металлическую шайбу? Шайбу с одной стороны или с двух? Маслом или гризом? Должна ли эта шайба поворачиваться или нет?

Дайте пжлста ответ




Дайва вообще не заморачиваеться и мажет топовые серии одной смазкой, а ход просто изумительный. Мазал я и жидкими и густыми , одно разочарование фак



[L.S.N.]

Никакие - ни открытые, ни закрытые, - без крайней необходимости трогать не стОит. И даже в случае крайней необходимости Вы не вернете им "заводской" ход. Задача - аккуратно извлечь подшипники из катушки, очистить внешне от грязи и смазки (еще одна причина минимализма при смазке катушки), и отложить в сторону до установки в катушку при сборке. Единственно правильное решение в случае шума подшипника - его замена на новый.
В Вашем случае шум, скорее всего, просто грохот подшипников на масле, которое Вы залили, вымыв из них "родную" смазку
Попробуйте реанимировать подшипники. Или заменить.

Вот второе мнение.
Поэтому и спрашивал.



[Владимир_М]

Получил посылку из Японии с новым 12 Rarenium Ci4+ 2500. Сразу огорчили звуки издаваемые катушкой. Порывшись в инете понял, что я не один такой "счастливчик". Человек даже видео выложил с точно такими же звуками:
http://www.youtube.com/watch?v=pV-XueGUH4Q
Этот товарищ мне ответил, что звуки прошли после 6-7 рыбалок. Мне как-то стремно ждать столько и гадать прикатается или нет. Все остальные мои шиманы молчаливы с рождения. а тут такая "песня".
Но может кто-то еще уже сталкивался с подобным, что это может быть и как это побороть? Конечно диагностика по интернету дело не благодарное, но рад буду любой помощи.
Сам предполагаю, что отсутствие смазки и зазор в главной паре могут давать такой концерт(зазор на невооруженный взгляд минимум 0,5мм) , но может там есть еще какие-нибудь тонкости, т.к. с шиманами старше чем старый твин XTR и 10 Наски еще не сталкивался, есть рарениум си4+ с2000, но т.к. работает прекрасно, в него еще не лазил.

Всем удачи!

С уважением Владимир.



[_grey]

...Вот второе мнение...

Что удивительного в том, что люди придерживаются разных мнений по каким-то вопросам?
Если бы Вы не трогали подшипники своей Ультегры, то сейчас, скорее всего, не имели бы этих проблем.



[_grey]

...Все остальные мои шиманы молчаливы с рождения. а тут такая "песня".

Катушки из углепластика могут быть несколько более шумными, чем другие.

...Но может кто-то еще уже сталкивался с подобным, что это может быть и как это побороть?

Чаще всего "виноват" подроторный подшипник.

...Сам предполагаю, что отсутствие смазки и зазор в главной паре могут давать такой концерт(зазор на невооруженный взгляд минимум 0,5мм) ,

Это маловероятно.



[Max2k]

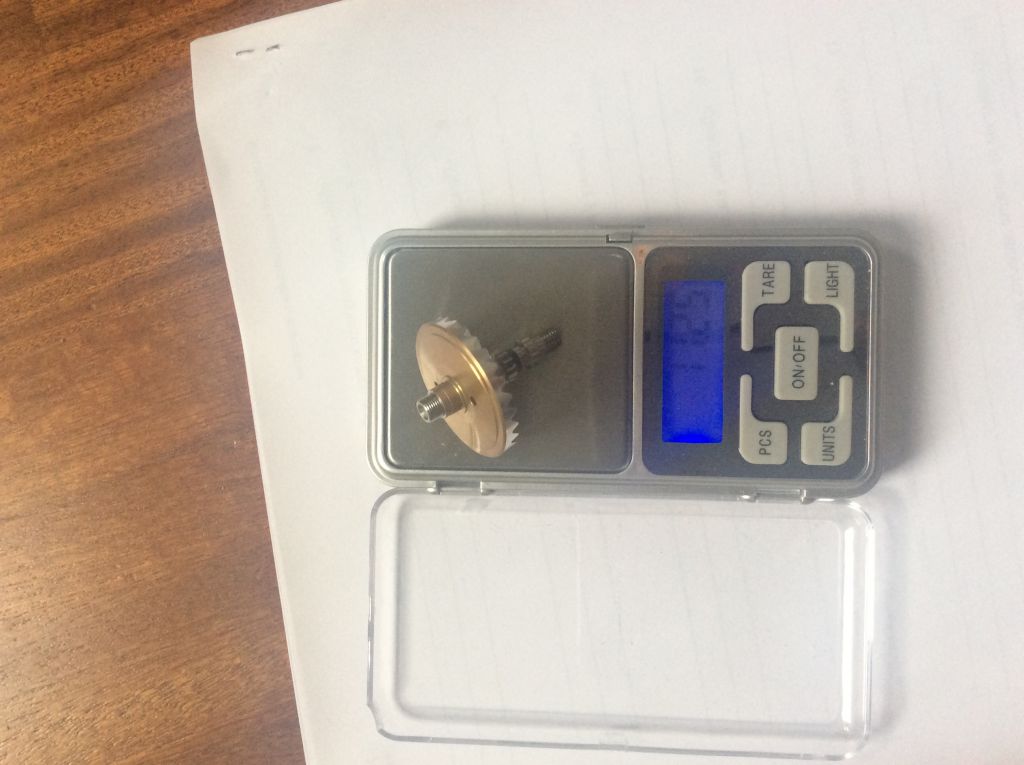

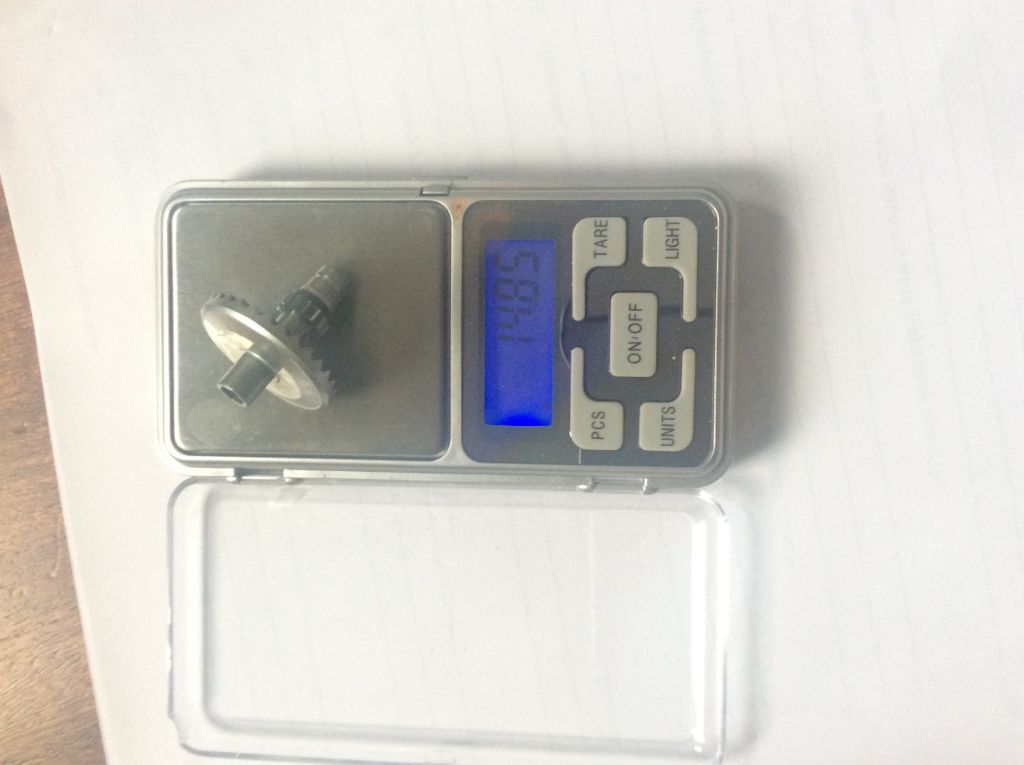

Отличие ведущей фримс 11 2004 от сертейт 13 2004



[_grey]

...Добавляю ведомую и слышу стук один раз за оборот ручки...

А рассматривали ведущую под увеличением?



[Владимир_М]

Катушки из углепластика могут быть несколько более шумными, чем другие.

Чаще всего "виноват" подроторный подшипник.

Это маловероятно.

Спасибо за ответ!
Я слышал про это, но второй рарик си4+ то молчит.
Подшипник проверю тоже, хотя звук синхронен вращению ручки(ГП), а не вращению ротора.



[Max2k]

Рассматривал и ничего вроде бы. Стук только в одну сторону в рабочем направлении и только когда рукоятка находится внизу

Мозг закипает

И если быстро крутить то звук удлиняется и превращается в рык



[Айкинс]

Сам предполагаю, что отсутствие смазки и зазор в главной паре могут давать такой концерт(зазор на невооруженный взгляд минимум 0,5мм)
С уважением Владимир.

_grey
Это маловероятно.

Прально!
Лови рыбу и не бери в голову.
Через пару лет выкинешь, купишь новую.



[_grey]

...Человек даже видео выложил с точно такими же звуками:
http://www.youtube.com/watch?v=pV-XueGUH4Q
Этот товарищ мне ответил, что звуки прошли после 6-7 рыбалок ...

Трет что-то, похоже. По направляющим каретка или шток в ведомой.

... зазор в главной паре могут давать такой концерт(зазор на невооруженный взгляд минимум 0,5мм) ...

Осторожнее с зазором, не пережимайте. Люфт небольшой там должен быть.



[Max2k]

Получил посылку из Японии с новым 12 Rarenium Ci4+ 2500. Сразу огорчили звуки издаваемые катушкой. Порывшись в инете понял, что я не один такой "счастливчик". Человек даже видео выложил с точно такими же звуками:
http://www.youtube.com/watch?v=pV-XueGUH4Q
Этот товарищ мне ответил, что звуки прошли после 6-7 рыбалок. Мне как-то стремно ждать столько и гадать прикатается или нет. Все остальные мои шиманы молчаливы с рождения. а тут такая "песня".
Но может кто-то еще уже сталкивался с подобным, что это может быть и как это побороть? Конечно диагностика по интернету дело не благодарное, но рад буду любой помощи.
Сам предполагаю, что отсутствие смазки и зазор в главной паре могут давать такой концерт(зазор на невооруженный взгляд минимум 0,5мм) , но может там есть еще какие-нибудь тонкости, т.к. с шиманами старше чем старый твин XTR и 10 Наски еще не сталкивался, есть рарениум си4+ с2000, но т.к. работает прекрасно, в него еще не лазил.

Всем удачи!

С уважением Владимир.

Мда. Не думал я что такое бывает с хорошими катушками. Думал мне только не повезло...

Ты когда крутишь, ощущаешь происходящее рукой?

У меня такая коляска от количества сборок разборок только больше становится. Я в слепую покупал как и ты

Интересно, они на заводе их прикатывают? И углубления в ведущий это для балансировки как на маховике?



[prank]

Воткнул в пустой корпус только ведущую на шп - всё отлично ( вот бы такой ход всегда ).
Добавляю ведомую и слышу стук один раз за оборот ручки. Плюс шум и вибрация с клацанием от шп на пиньоне ведущей. Состояние гп лучше не видел. Мысли закончились..

Вы описали 2 состояния проверки. Перечислите точно и полно, в соответствии со схемой, номера деталей, собранных в первом случае и во втором.



[prank]

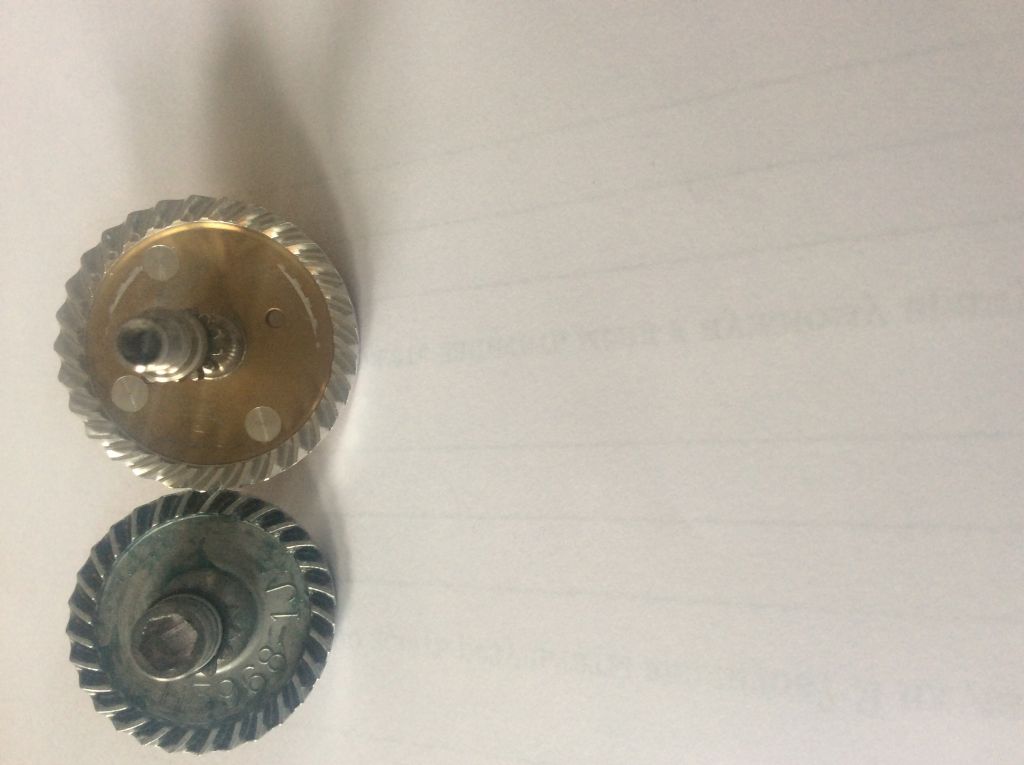

Интересно, они на заводе их прикатывают? И углубления в ведущий это для балансировки как на маховике?

Почти с полной уверенностью - нет. Зубья режут точно. Фрезерованные пятаки - вполне возможно места для базирования заготовки при проточке оси под опоры и фрезеровку зубьев.Если же ведущая сборная с осью, то однозначно базы.



[Айкинс]

Интересно, они на заводе их прикатывают? И углубления в ведущий это для балансировки как на маховике?

Даже и не надейтесь.
Впрочем это и не нужно.
Шестерня литая, а "углубления" это фрезеровка литников.



[prank]

...а "углубления" это фрезеровка литников.

Откуда сведения ?



[Айкинс]

prank
По шестерням видно.
(Немного сталкивался с литьем под давлением.)
Да и зачем использовать зуборезку, (длительный и недешевый процесс) на алюминиевых сплавах, когда можно практически без ухудшения качества отлить. :roll:
Не исключаю на отдельных катушках зубошлифовку.
Латунь - безусловно - резаные.



[prank]

prank
По шестерням видно.
(Немного сталкивался с литьем под давлением.)
Да и зачем использовать зуборезку, (длительный и недешевый процесс) на алюминиевых сплавах, когда можно практически без ухудшения качества отлить. :roll:...

Понятно. Думаю, что зубья только режут. Либо зуборезной фрезой, либо на ЧПУ. Процесс мехобработки кстати весьма скоростной и очень недорогой, в сравнении с прецизионным литьем, затратами на ультра-прецизионные матрицу - пуансон и их естественным износом, в процессе литья каждой детальки... Возможно, что исключением (литье без мехобработки) является нижайший класс (встречал на сверхдешевых Дайвах, сверхдешевых Шиман я в руках не держал, врать не буду. Почему спрашивал про источник информации - дело в том, что схема проектирования системы литников и прибылей для тела вращения (независимо от способа литья) - симметричная. Вы скорее всего знаете, что она определяется симметричностью полей охлаждения/кристаллизацией. На фото же она симметричностью не обладает. А вот с т.з. базирования при мехобработке - ассиметрика подходит, тем более она зачастую нужна, если используется автоматизация боковой подачи заготовки в оснастку.
Все это мои предположения и домыслы.



[Айкинс]

prank
Не обожествляйте производителя
Ни о какой прецензионной точности в катушках речи нет.

Что касается шестерен - то внимательно осмотрите под хорошим увеличением (лучше - новые) - следов зуборезки на зубьях нет.
И для примера - там где зуборезка есть - на тех же ведомых (или в мультах), ее видно (особенно на новых, непритертых зубьях).
В моей практике попадались шестерни, в которых были дефекты литья и именно зубьев. Конкретно помню - на Шимановском Страдике (упрекнуть эту катушку в низшем уровне нельзя).

ПыСы. Собственно и шестерни были бы не такие кривые, если бы они производились токарно- фрезерной обработкой.
