Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[rid56sp56]

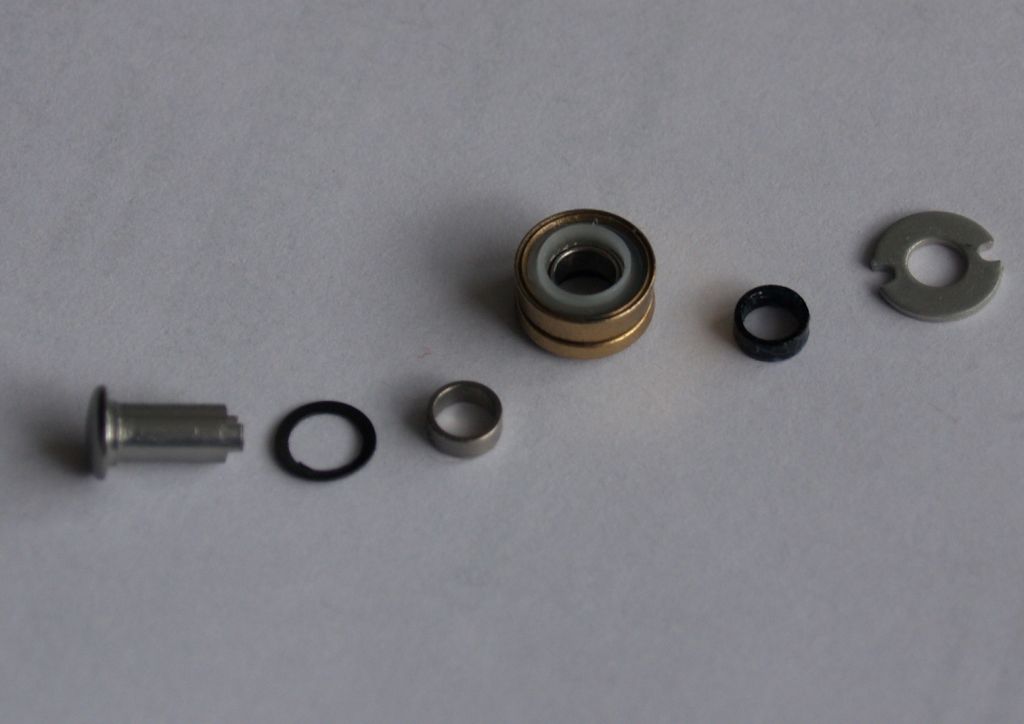

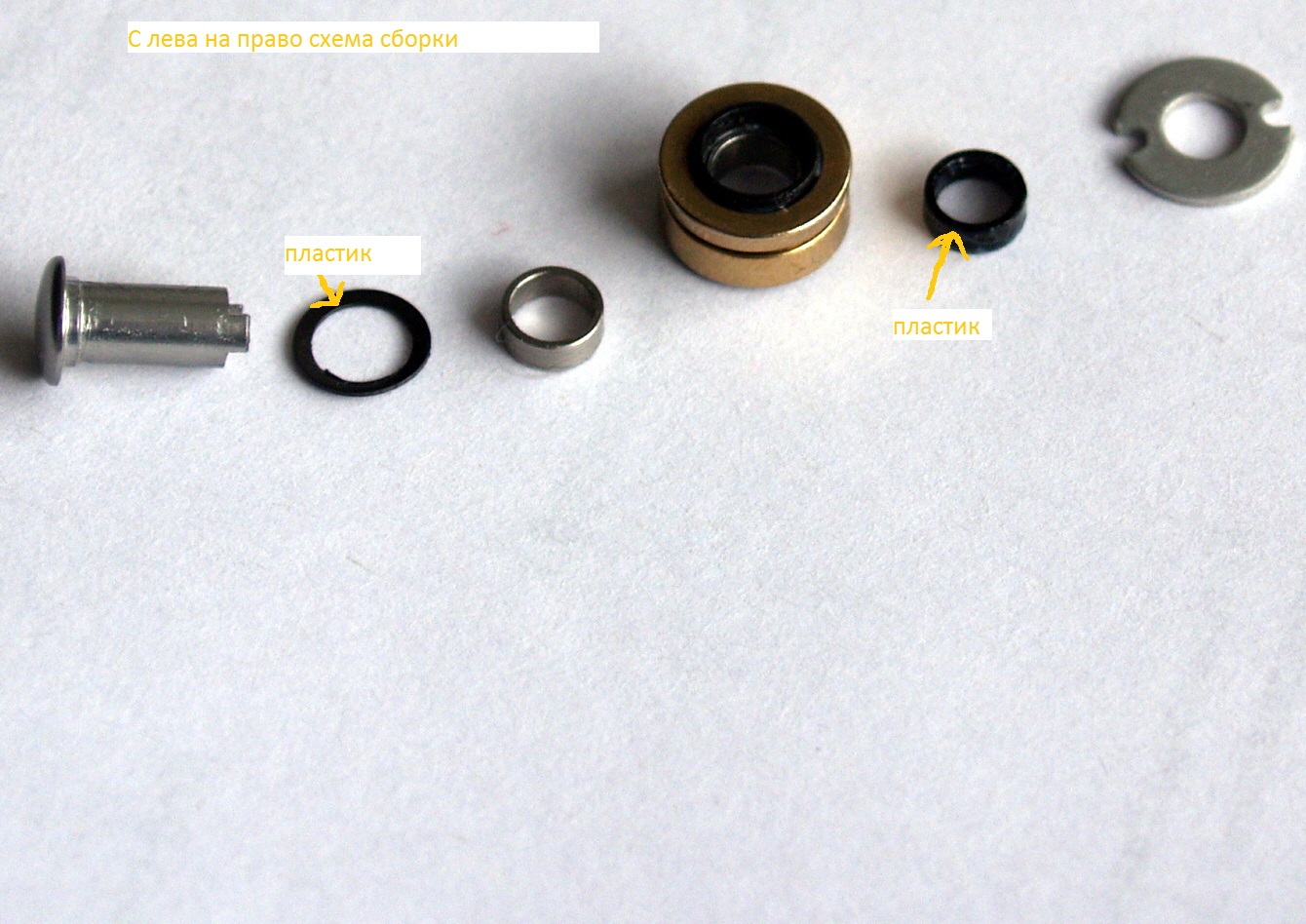

Прикупил Shimano 16 Stradic CI4+ решил ролик обслужить пока новая, и вот что обнаружил при разборе.



[Dikiy_Okun]

Шелестеть может всё что угодно. Это ведь не форум "Битвы экстрасенсов" здесь...
Хотите разобраться сами при моральной поддержки форумчан - описывайте проблему подробно: шелестит при проводке, просто при вращении, с включенной обгонной муфтой или выключенной и т.д. и т.п...
А если ванговать, то - если шелестит только при проводке, то вероятнее всего ш/п в ролике смертельно болен.

Попробовал покрутить с отключенным стопором, не шелестит. Шелест именно при проводке. Если просто крутишь, то все тихо и гладко.



[ral1000]

Попробовал покрутить с отключенным стопором, не шелестит. Шелест именно при проводке. Если просто крутишь, то все тихо и гладко.

Получается, что ролик лесоукладывателя в первую очередь смотреть.



[Dikiy_Okun]

А на что смотреть не подскажете? Знакомый советовал смазки туда фигануть и все дела.



[ral1000]

А на что смотреть не подскажете? Знакомый советовал смазки туда фигануть и все дела.

Разобрать (только запомнить или сфотать где- как-что стояло), промыть в "Галоше" (нефрас), смазать (масло для катушек) и собрать как было. Хотя подшипник ролика возможно под замену.



[Tabib]

А на что смотреть не подскажете? Знакомый советовал смазки туда фигануть и все дела.

Качество работы подшипника (надеть его на конусную палочку, например на палочку для поедания японских кушаний, или на пинцет и покатать по руке), посмттреть, не потерялись-ли шайбочки по бокам подшипника (предназначенные для удержания подшипника в штатном месте), не задевает - ли ролик за детали по бокам от него.
Если подшипник вращается с заеданием, и при катании его по руке чувсвуется неравномерность вращения (как колесо машины по гравийной дороге при медленной езде, то есть чувствуешь, как колесо перекатывается с камушка на камушек) - то подшипник лучше заменить.
Ролик должен вращаться совершенно свободно, краем листа писчей бумаги, и при этом не должно быть больших люфтов и зазоров, куда может попасть леска/плетёнка.



[Maxudigun]

Коллеги ДВС. Кто-нибудь ТОшил новые шиманы с микромодулем? по микромодулю и вопрос, а именно нужно ли стараться совмещать их зубья?



[Kostiksol]

Коллеги ДВС. Кто-нибудь ТОшил новые шиманы с микромодулем? по микромодулю и вопрос, а именно нужно ли стараться совмещать их зубья?

Не совмещал, точнее не старался, а еще точнее даже не думал про это (это ведь шимано!)
Проблем не было.



[salomon]

Подскажите размер подшипника в ролике лесоукладывателя на RYOBI SLAM 2000, кто знает, пожалуста.



[Tabib]

В ролик Эксии отлично встают два подшипника 7х4х2,0. Вместо одного 7х4х2,5 который там стоял штатно.
Я в свою поставил - очень нравится.
Про Слам - не знаю.



[соловей]

В ролик Эксии отлично встают два подшипника 7х4х2,0.
Я в свою поставил.

И стопор пришлось удалить из конструкции. Кроме двух ШП ни каких больше дополнений не пришлось внедрять?



[Tabib]

Теперь не вспомню.
Под стопором имеется ввиду упорная шайба сбоку от подшипников?
Количеством шайб поиграл, чтобы минимизировать люфт ролика.
С Эксией - вроде больше ничего не модернизировал в ролике.
Вот со Стингером Повер Эидж пришлось повозиться. Пришлось впендюрить туда (в ролик) узенькое беленькое пластиковое кольцо из комплекта от Симановского ролика. Это колечко подошло, как родное!
Благо, колечко как раз освободилось из Твина, в который поставил Стелловский комплект из двух подшипников ролика.
Иначе люфт ролика Стингера никак устранить не получалось. Зато теперь порядок.

Где-то раньше рассказывал про Стингер, по-моему даже с картинками.



[соловей]

Под стопором имеется ввиду упорная шайба сбоку от подшипников?

Перепутал я, разговор был про Эксию, а мне прочиталось Екусима и мысли полезли в Заубер со стопором .
Пардоньте.



[odnosolodov]

Метка не повредит. Если зубья будут обкатываться по новым поверхностям - ускоренный износ. Вообще притирки как таковой нет - есть износ со всеми вытекающими.

Спецы, Сторожилы и знающие Люди! Подскажите новичку пожалуйста. Купил новую катушку Шимано Эксейдж 2500 и пойдя на поводу видосов по замене пластиковой втулки на подшипник, решил тоже ее заменить. Только не знал, что нужно какие то метки ставить. По аналогии разобрал Шимано 4000 и решил после двух лет эксплуатации промыть и смазать и ТОЖЕ не поставил никакие метки. Катушки собрал, вроде работают. Вопрос: Где и как ставить метки? Зачем они нужны? Где можно посмотреть подробное видео по этим меткам? Подскажите, а то расстроился почитав про эти метки.



[соловей]

Не надо расстраиваться, половина ТО-шников метки не выставляет, если Ваши катушки работают хорошо, то и не заморачивайтесь.
Эксейдж новый, никакие метки ему не нужны. На второй катушке после пары лет эксплуатации установка меток только для внутреннего спокойствия .



[odnosolodov]

Не надо расстраиваться, половина ТО-шников метки не выставляет, если Ваши катушки работают хорошо, то и не заморачивайтесь.
Эксейдж новый, никакие метки ему не нужны. На второй катушке после пары лет эксплуатации установка меток только для внутреннего спокойствия .

Спасибо огромное за совет. Подскажите еще такой момент: на катушке Шимано на самой большой шестерне есть две отметки в виде маленьких треугольничков напротив друг друга, и такие же есть на маленькой шестерне(та что под ней), к которой крепится сама ось. Что эти заводские метки означают? Их нужно как то выставлять?



[соловей]

Это метки для совмещения ведущей шестерни с паразитной (паровозной), обратите внимание на их сопряжение, у них форма зацепления зубьев элипсно-квадратная. Если не правильно выставить метки этого сопряжения, то происходит клин вращения и если применить силу, то слом зубьев.



[Tabib]

Где-то я фирменную схемку сборки по меткам выкладывал...
Сейчас найти не могу.



[odnosolodov]

Это метки для совмещения ведущей шестерни с паразитной (паровозной), обратите внимание на их сопряжение, у них форма зацепления зубьев элипсно-квадратная. Если не правильно выставить метки этого сопряжения, то происходит клин вращения и если применить силу, то слом зубьев.



[odnosolodov]

Это метки для совмещения ведущей шестерни с паразитной (паровозной), обратите внимание на их сопряжение, у них форма зацепления зубьев элипсно-квадратная. Если не правильно выставить метки этого сопряжения, то происходит клин вращения и если применить силу, то слом зубьев.

Для меня это очень сложно понять, что с чем совмещать и как выставлять. Я к сожалению не такой спец как вы. Вы можете, если не трудно, выложить наглядную схему картинкой или фоткой, как правильно совместить эти метки. Заранее благодарен.
