Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[соловей]

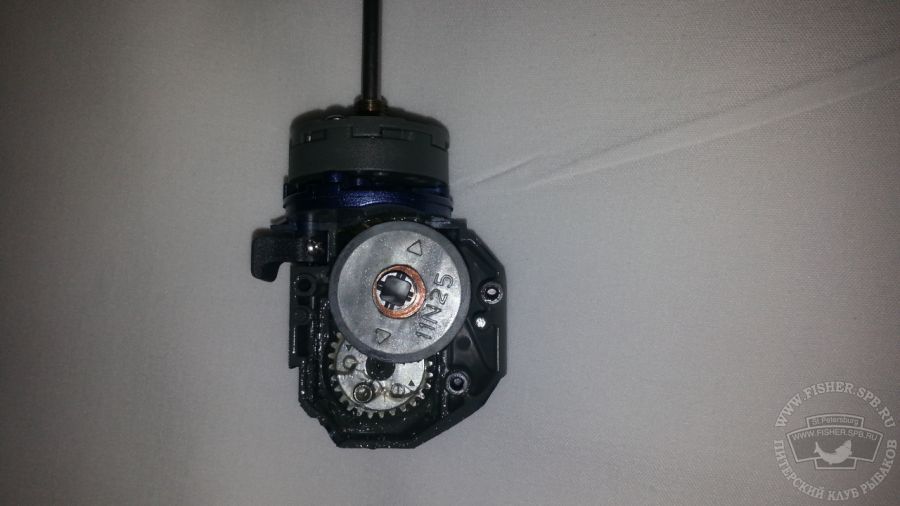

Я это делаю без схем, на автомате, надеюсь рисунок и фото помогут.



[Tabib]

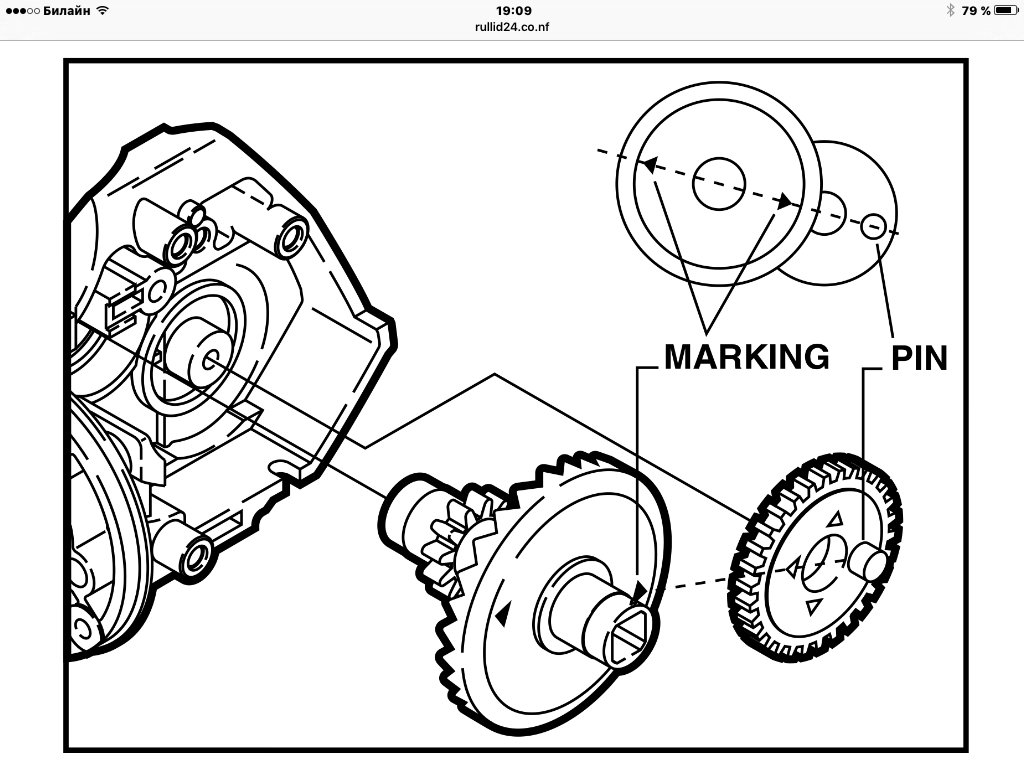

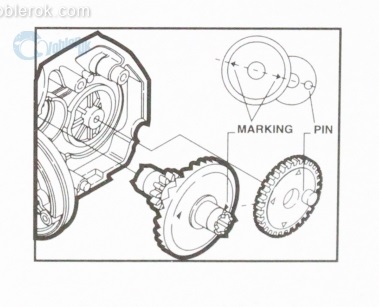

Вот, нашёл ранее выложенную мною схему.
обе оси шестерёнок, метки на ведущей (большой) шестерёнке и пин (шпенёк) на малой (паразитной) шестерне должны быть на одной прямой.
Кликни на картинку, и она увеличится.



[Despite]

Добрый день!
В начале текущего года в Японии купил новую катушку 14 Daiwa Caldia 2506. Всего лишь на второй рыбалке в мае при нагрузке начала стучать. Ловил на каролину, груза использовал 12-14 г. + резина 2 дюйма. Стук появляется при подмотке.
Уважаемые, подскажите пожалуйста, как возможно устранить данный стук?



[Стар]

Кто подскажет где купить смазки в Новосибирске для обслуживания катушки. Желательно хорошие по адекватной цене.



[NLE]

У Антона много чего есть forum76/topic31333.html



[hocus-pocus]

Здравствуйте . Катушка Daiwa revros mx при затягивании гайки ротора(даже при не значительном усилии) ход становится тугим . Если расслабить то все отлично ,но ротор люфтит . В чем проблема ?



[Vov-Ka]

Здравствуйте . Катушка Daiwa revros mx при затягивании гайки ротора(даже при не значительном усилии) ход становится тугим . Если расслабить то все отлично ,но ротор люфтит . В чем проблема ?

износ вторичного вала



[игорян768]

Якименко

а че ним мазать то
и в каком месте

и фото- а то не разобраться в раз



[Abriel]

Здравствуйте . Катушка Daiwa revros mx при затягивании гайки ротора(даже при не значительном усилии) ход становится тугим . Если расслабить то все отлично ,но ротор люфтит . В чем проблема ?

Вероятно, когда разбирали-собирали, утеряли или не туда сунули доборную шайбу с ведомой шестерни. Ротор просто задевает за шасси или прижимную пластину обгонки. Подложите шайбу в пару десяток толщиной под ротор, проблема должна уйти.



[slamm]

Доброго времени суток. Подскажите, в цертейт 10 2500 надо ставить метки и где? Как свести ведущую с валом который ротор крутит? Туда же не подлезть никак. Как не смыть метки при промывке в бензине? Обычной смазкой Daiwa 103 смажу шестерни и всякие пластиковые детали. Есть места куда надо класть густую или жидкую? Возможно сделать то и чтоб катушка также работала или все равно шелест появится?



[RedWhite071]

Всем доброго времени суток!.Есть Ultegra 12(новая совсем,2 рыбалки).На холостом ходу вращается абсолютно бесшумно.Под нагрузкой начинает шелестеть.Грешу на ролик.Пробовал погонять его шнуром,крутится свободно,но шумит.Подшипник крутится бесшумно.Может у кого есть соображения в чем может быть дело?



[Кудр]

Доброго времени суток. Подскажите, в цертейт 10 2500 надо ставить метки и где? Как свести ведущую с валом который ротор крутит? Туда же не подлезть никак. Как не смыть метки при промывке в бензине? Обычной смазкой Daiwa 103 смажу шестерни и всякие пластиковые детали. Есть места куда надо класть густую или жидкую? Возможно сделать то и чтоб катушка также работала или все равно шелест появится?

Метки ставить не надо.
Смазка 103 для смазки ГП не подходит. Почитайте соответствующую тему про смазки.
"Шелест" - зависит от степени износа, качества смазки и "тонкости слуха"

С уважением, Александр.



[соловей]

Всем доброго времени суток!.Есть Ultegra 12(новая совсем,2 рыбалки).На холостом ходу вращается абсолютно бесшумно.Под нагрузкой начинает шелестеть.Грешу на ролик.Пробовал погонять его шнуром,крутится свободно,но шумит.Подшипник крутится бесшумно.Может у кого есть соображения в чем может быть дело?

Боковые стенки ролика смажьте густой смазкой и проверьте леской вращение, если шум уйдёт, то промойте и установите фторопластовые шайбы.



[slamm]

Метки ставить не надо.
Смазка 103 для смазки ГП не подходит. Почитайте соответствующую тему про смазки.
"Шелест" - зависит от степени износа, качества смазки и "тонкости слуха"

С уважением, Александр.

Вот что нашел на этом сайте для серта 13 (у меня 10):
1. диски фрикциона - Daiwa UTD Grease
2. шестерни - IOS Factory Gear Grease
3. ролик л/у, подкладка паразитки, направляющие - smith IOS-02
4. обгонка, шток - daiwa reel oil 2
5. плечи ротора, механизмы откидывания дужки, перекл стопора, подш узел и тд - Daiwa Maintenance Grease 104

1. Оказалось что у меня не 103 а 104 Daiwa. И на японских сайтах написано что она для гл пар и пр. iOs для главных пар намного лучше или я разницы не почуствую? Если Daiwa 104 норм подходит то iOS за $30 вроде как и не нужен
2. У меня есть смазки от Daiwa в боллончиках (синий и красный), а также shimano DG04, DG06. Можно что то из этого использовать в пункте 3 вместо smith IOS-02?
3. что такое подкладка паразитки? :roll:



[Tabib]

3. что такое подкладка паразитки? :roll:

Подкладка паразитки - это тонкая стальная полированная шайба, которая находится под паразитной шестернёй в катушках фирмы Дайва.
В катушках Симано с паровозной системой осциляции шпули подкладки под паразиткой ни разу не видел.
По смазкам на здешнем форуме есть специальная ветка. forum53/topic3585.html
Очень советую её прочитать.



[Кудр]

1. Оказалось что у меня не 103 а 104 Daiwa. И на японских сайтах написано что она для гл пар и пр. iOs для главных пар намного лучше или я разницы не почуствую? Если Daiwa 104 норм подходит то iOS за $30 вроде как и не нужен
2. У меня есть смазки от Daiwa в боллончиках (синий и красный), а также shimano DG04, DG06. Можно что то из этого использовать в пункте 3 вместо smith IOS-02?
3. что такое подкладка паразитки? :roll:[/quote]

104 DAIWA - сервисная смазка, для ГП НЕ ПОДХОДИТ.
Попробуйте dg06 (хотя лучше,по моему dg13). В пункте 3 масло (можно из балончика).
По подкладке - Андрей Вам все объянил, да и по поводу "почитать специальную ветку" - абсолютно верно.



[маря5]

привет, не срабатывает задний фрикцион при включении,в чём причина и можно ли починить?



[Tabib]

привет, не срабатывает задний фрикцион при включении,в чём причина и можно ли починить?

Ну, так надо разобрать и посмотреть в чём причина.
И, в зависимости от увиденного сделать вывод, можно-ли починить...



[Abriel]

Видали такое, фрикцион отпускаешь или тянешь - без разницы, шпуля свободно вращается. Оказалось, что в катушке 2500 размера намертво затянули фрик и пошли ловить карпа, который просто свернул шток по одной из канавок для стопора каретки



[Tabib]

Видали такое, фрикцион отпускаешь или тянешь - без разницы, шпуля свободно вращается. Оказалось, что в катушке 2500 размера намертво затянули фрик и пошли ловить карпа, который просто свернул шток по одной из канавок для стопора каретки

Сдуру можно и х.. сломать!..
