Совсем забыл. 20-го числа, этого месяца, приехала DAIWA FREAMS 2500 из японии. Стоит ли выкладывать мини обзор?



[Wetr]

.... Вскрыл, куда-то делась пружинка. В теме по моему prank давал эскизы станка для наматывания пружин, только не знаю какую проволоку взять, диаметр и материал. Ее ход растяжения-почти сантиметр : С ув.

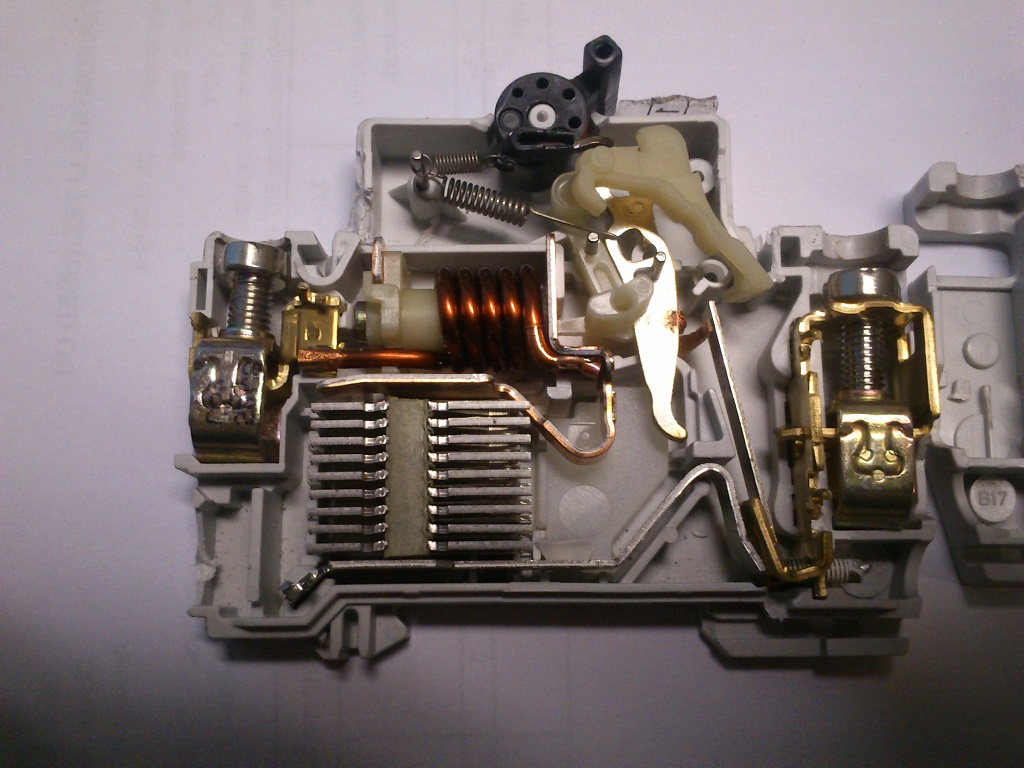

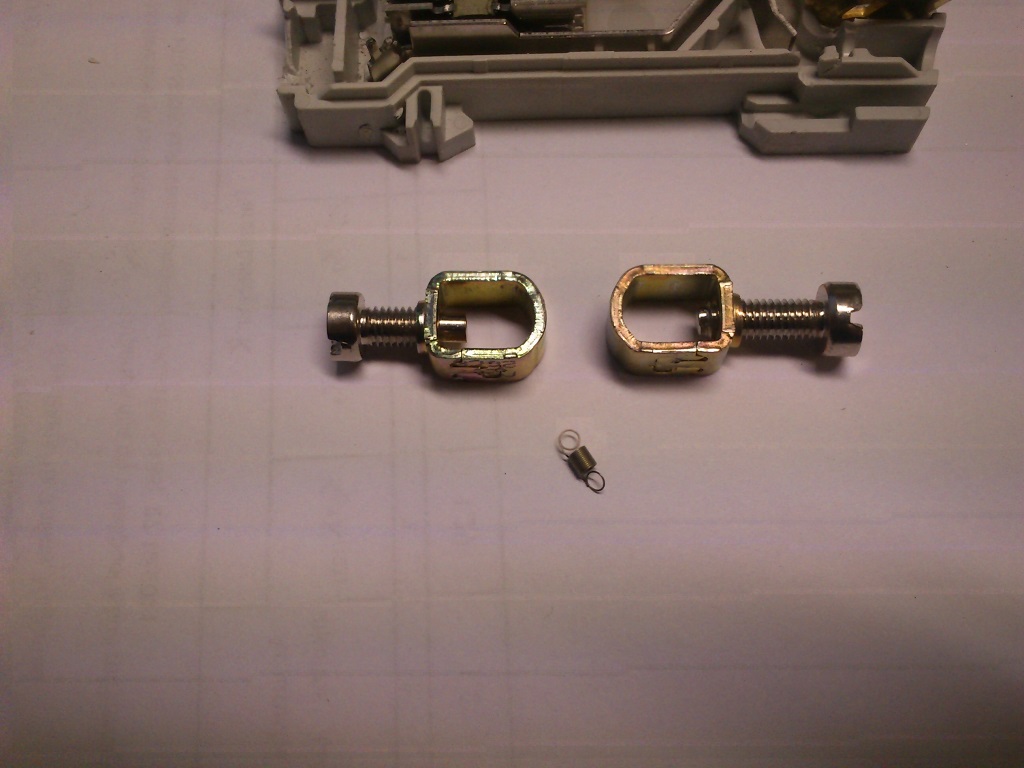

Была похожая проблема с пружинкой. Нашел подходящую в автоматическом выключателе. К пружинке прилагался бонус необходимый каждому ТОшнику.



[ШКВал]

Wetr, благодарю, это отличная информация не для меня одного. В электрике не силен, еще бы тип номенклатуры и где их устанавливают?



[ШКВал]

Вгляделся, и по ходу догадался. Что-то типа УЗО или дифа, так?



[Wetr]

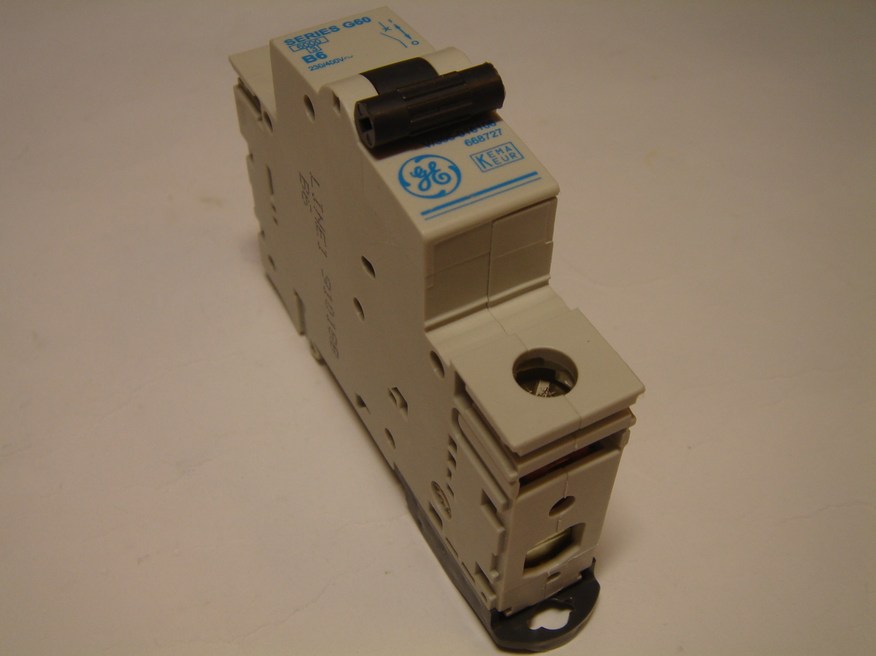

Разбирал вот такой



[ШКВал]

Ок. Бывает на работе или лежит плохо, или хорошо, но испорченный :lol: .



[Bov4ik]

Ув. Коллега, если сил хватит - в выходные попытаюсь пару эскизов пояснительных набросать.

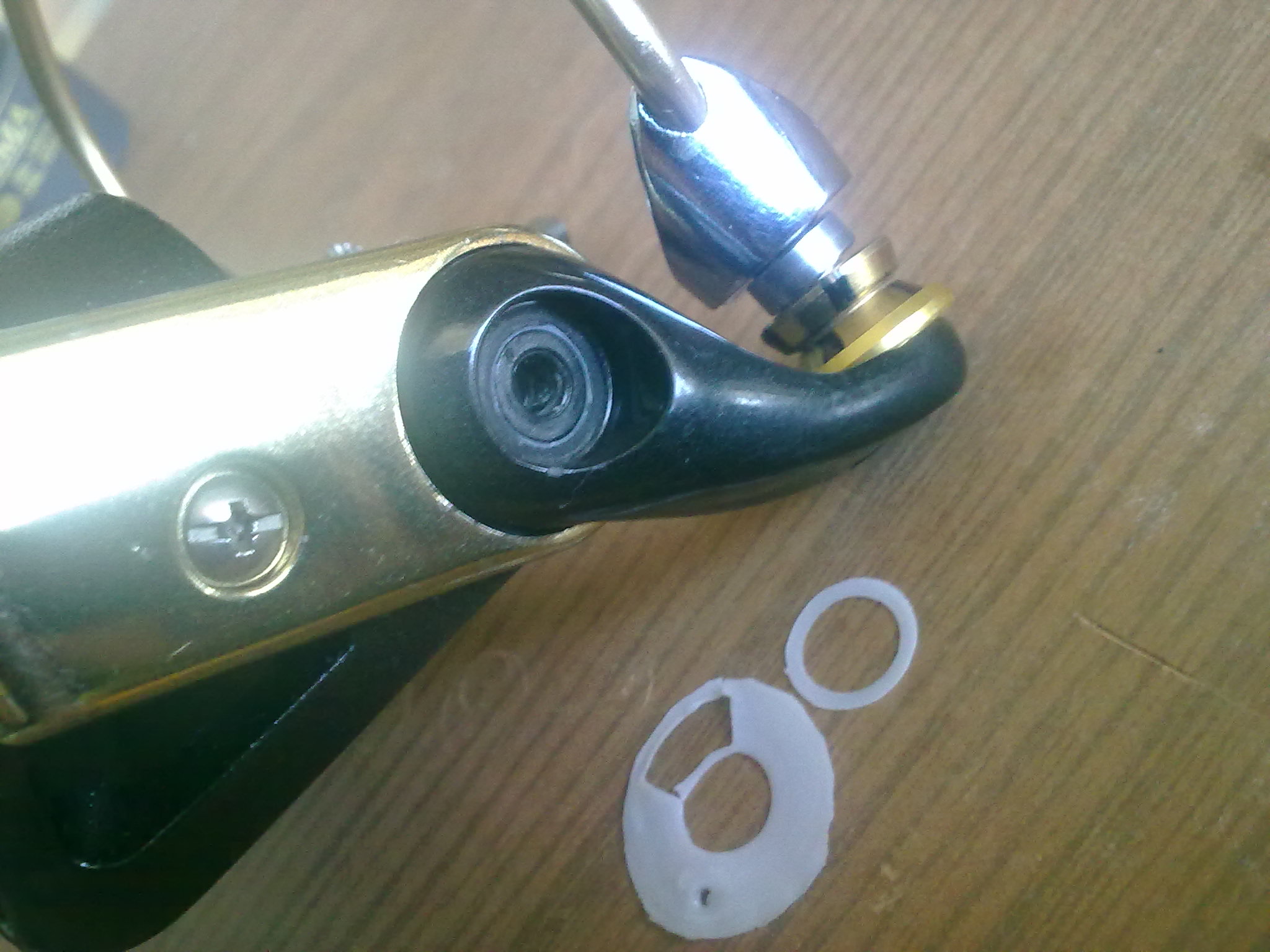

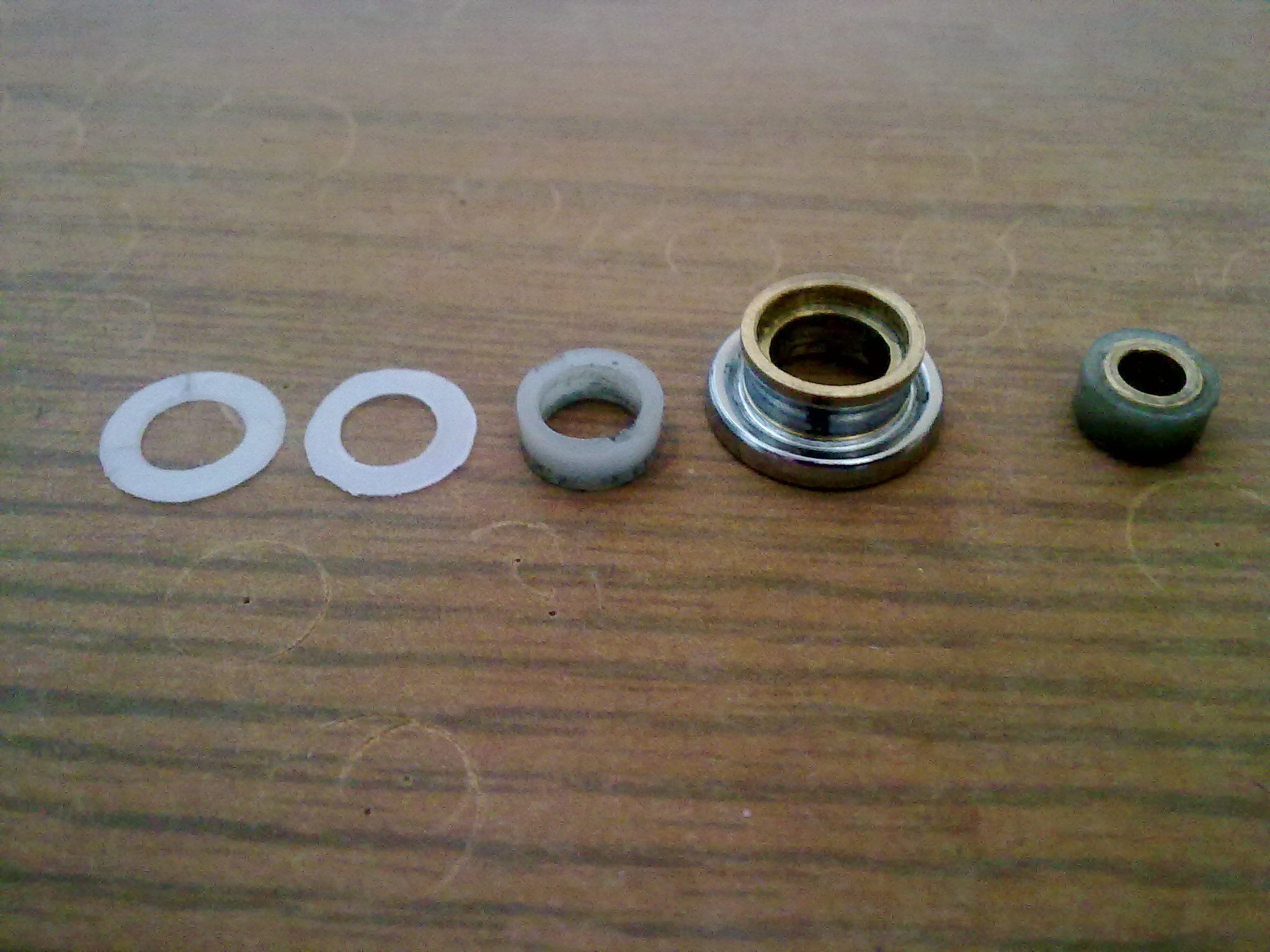

Володя , Вы , меня неправильно поняли .В предыдущем своем посте , я , Вас просто поблагодарил за ответ , спасибо Вам еще раз , я разобрался ! Но так как ШП отсутствует ,я сделал по другому , вырезал из фторопласта две шайбочки разной толщины , убрал осевой люфт ( до свободного вращения ролика )и когда пропал осевой , то и радиальный люфт стал приемлемый !!! Все это смазал гризом на половину смешанным с маслом и ура , ролик работает довольно таки хорошо . Проверил работу ниткой с разной натяжкой , перекосов нет , ролик вращается свободно . За размеры ШП спасибо , закажем , поменяем .
Честно говоря , Володя , я бы с удовольствием посмотрел на Ваши эскизы !!!
Еще вопрос : как удалить люфт на рычаге лесоукладователя , этот узел был немного изношен и я сделал так , как писал Владимир , посадил все на фторопласт Рычаг после этого работает отлично с щелчком но , когда он полностью в закрытом положении , то есть люфт по ходу рычага примерно 1 мм . Как его убрать ? 1. Удлинить пружинку . 2. сделать чуть длиннее и больше в диаметре проволочный толкатель ( длиннее чтоб добавить ход рычагу , больше в диаметре чтобы убрать зазоры в отверстиях пластикого толкателя и рычага ).3. Оставить так как есть .
С ув.



[prank]

... Рычаг после этого работает отлично с щелчком но , когда он полностью в закрытом положении , то есть люфт по ходу рычага примерно 1 мм . Как его убрать ?..

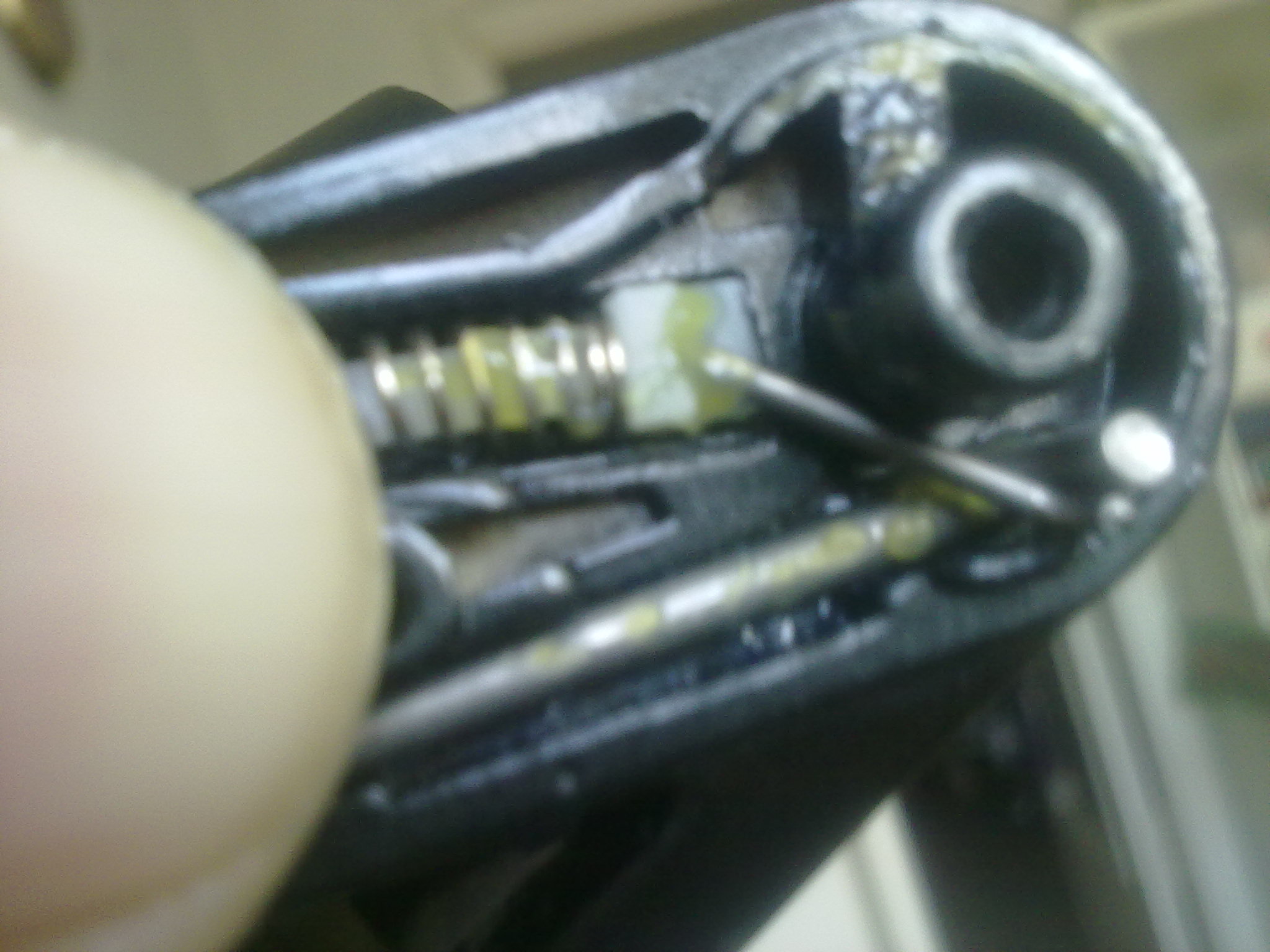

Конструктив такой ? :



Если нет, желательно фото.



[Bov4ik]

немного не такой , фото правда не очень :



[prank]

немного не такой , фото правда не очень ...

Ааа.. Вот и видно кто тему не читает
Тут было. Читайте, обращайте внимание на длину S-образного рычажка.



[соловей]

ШКВал писал(а):.... Вскрыл, куда-то делась пружинка. В теме по моему prank давал эскизы станка для наматывания пружин, только не знаю какую проволоку взять, диаметр и материал. Ее ход растяжения-почти сантиметр : С ув.



Была похожая проблема с пружинкой. Нашел подходящую в автоматическом выключателе. К пружинке прилагался бонус необходимый каждому ТОшнику.


Аналог такой пружинки встречал в трёхфазном пакетнике,но там диаметр проволоки несколько толстоват,примерно 0,25мм,это жёсткая пружина.Разбирая детские игрушки натыкался на тоненькие,но приходилось слегка перегибать.В Вашем механизме ход немного меньше,чем 1см,важен чёткий баланс мягкости пружинки,при слабом натяжении на морозе будет проскакивать обратный стопор,при сильном будет посторонний шум.



[kolyan4ik_m]

А с какой целью ее выпресовывать ?



[ipsum2003]

Пружинки в ассорименте продаются в магазинах крепежа, по осени случайно заметил - наименований 500 :shock: ( в основном мелкие )



[соловей]

немного не такой , фото правда не очень :

А осевого люфта у рычага нет? Если есть,то после устранения люфт пропадёт. Если люфт устранён,но продолжается "болтанка",то просверлите рядом дополнительное отверстие для рычажка,но не на том-же диаметре,а слегка на большем,получится наискосок.Толщина стенки между двумя отверстиями равна или слегка больше диаметра отверстия,определяется "на глаз".



[соловей]

А с какой целью ее выпресовывать ?

Ну можно и не выпресовывать вообще ,так разобрать,а можно и так .Факт,что у человека из ничего получился съёмник,соображалка работает :lol: .



[Bov4ik]

Ааа.. Вот и видно кто тему не читает

Володя , честно , читал ! Но видать старость свое берет , запамятовал , Вы уж меня простите . А вот это , самое оно

Надо из обычной не сильно жесткой проволоки сделать несколько рычагов разной длины и практически проверить. Чрезмерное удлинение может привести к разбиванию отверстий в плече дужки и в пластмассовом наконечнике пружины. Очень короткий - к плохой фиксации дужки, как было правильно указано.

Но люфт может появиться и из -за разбитых отверстий , как тогда , или удлинение рычага все перекроет ?
мысли в слух : нужно сделать рычаг из более толстой проволоки , но размер оставить то же . Если люфт уйдет - хорошо , если нет - пробовать удлинять .
С ув .



[Bov4ik]

А осевого люфта у рычага нет? Если есть,то после устранения люфт пропадёт.

Олег , я извиняюсь что не увидел Ваше сообщение , пока писал Владимиру , Вы уже ответили . Осевого люфта нет , рычаг не болтается .
Я не совсем понял вот это :

то просверлите рядом дополнительное отверстие для рычажка,но не на том-же диаметре,а слегка на большем,получится наискосок.

Я , понял так , если взять круг и на нем отверстие просверлено ближе к внутреннему краю , то значить надо просверлить отверстие рядом , только ближе к наружнему ? Или не так ?
С ув .



[Wetr]

А с какой целью ее выпресовывать ?

Мне так удобнее разбирать катушки. Снимаю шпонку, потом спокойно снимаю гайку и ротор. Дальше разбираю корпус. Иногда пока не снимешь ротор, нет возможности добраться до шурупчиков. По привычке снимаю всегда.



[ШКВал]

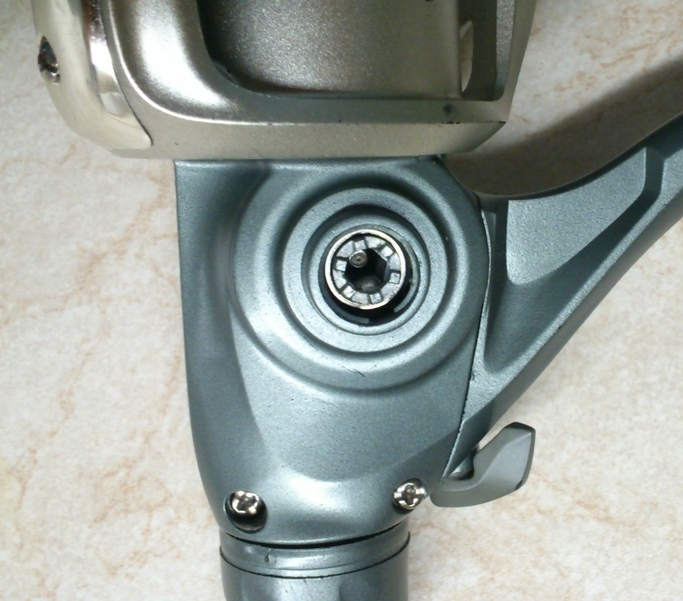

Народ, а про мульты забыли? TICA CAIMAN CM 150-такой же пин стоит. И на мультах этот пин встречается чаще чем в мясе. Пытался как-то добраться до шарика на оси шпули что бы обслужить, но мультами ловлю мало, добавил масла и оставил эту затею.

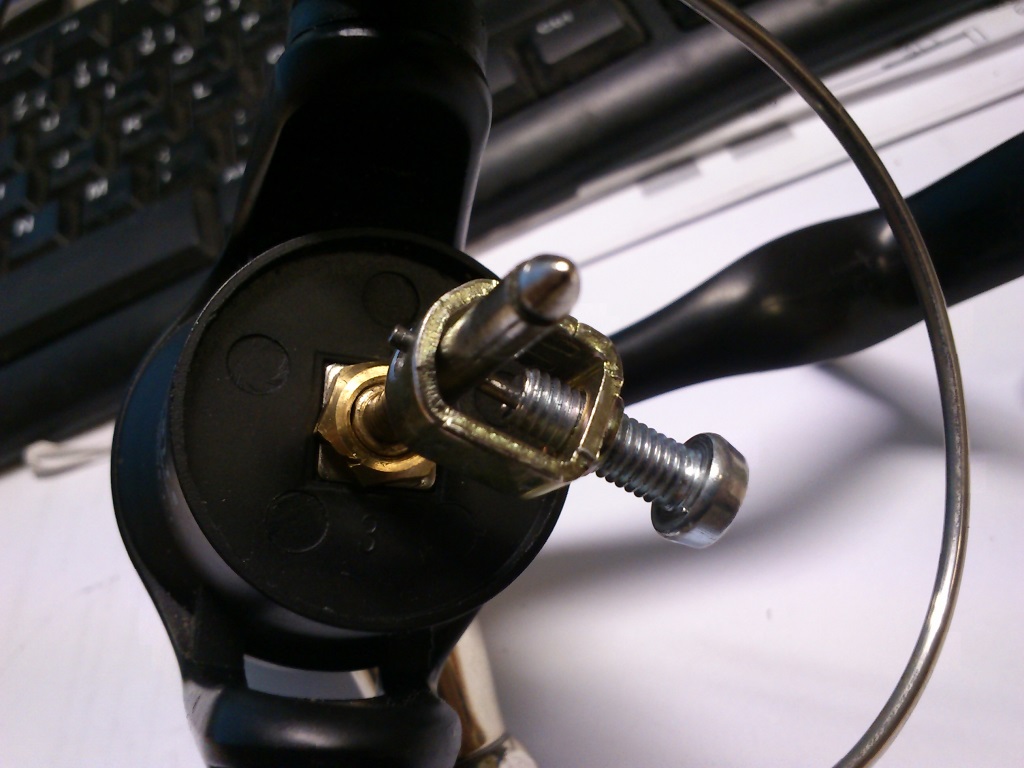

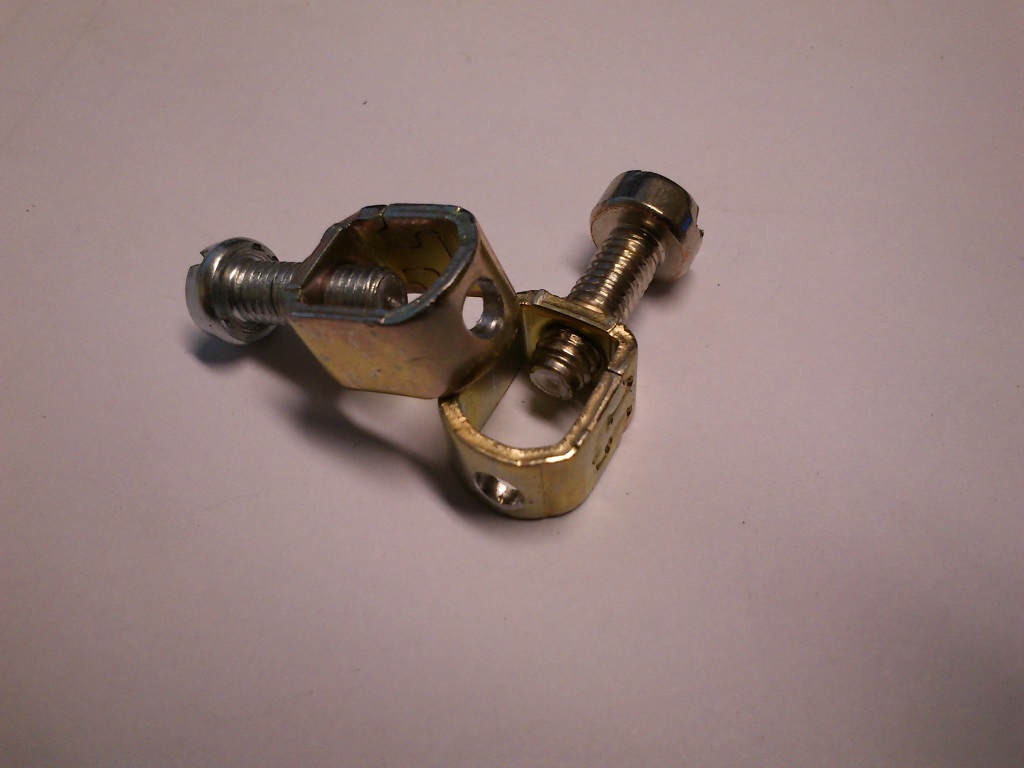

Ведь ни все, так сказать, домашние ТОшники захотят купить вот это:

С ув.



[соловей]

Олег , я извиняюсь что не увидел Ваше сообщение , пока писал Владимиру , Вы уже ответили . Осевого люфта нет , рычаг не болтается .
Я не совсем понял вот это : Я , понял так , если взять круг и на нем отверстие просверлено ближе к внутреннему краю , то значить надо просверлить отверстие рядом , только ближе к наружнему ? Или не так ?
С ув .

Просверлите в таком месте,чтобы уменьшилось расстояние между осями дужки и она встала внатяг,получается наискосок.Если Вы просверлите просто ближе к наружнему краю круга,то тем самым Вы увеличите расстояние между осями дужки и дуга лесоукладывателя вообще перестанет возвращаться в исходное положение.После сверловки проверьте работу узла в сборе,обратите внимание не происходит-ли лёгкий самосброс дуги(имитируйте резкий заброс с разными проворотами ротора)
